MAZDA MODEL CX-9 2019 Manuel du propriétaire (in French)

La charge utile est le poids combiné des paquets et des passagers que le véhic ule peut
transporter. La charge utile maximum de votre véhicule est ment ionnée sur l'étiquette des
informations relatives au chargement et aux pneus se trouvant sur le cadre de portière du
conducteur ou sur le montant de portière. Pour la charge utile maximum, voir “THE
COMBINATION WEIGHT OF OCCUPANTS AND CARGO SHOULD NEVER EXCEED
XXX kg or XXX lbs”. La charge utile mentionnée sur l'étiquette des pneus est la charge
utile maximum pour le véhicule fabriqué par l'usine de montage. Si des équipements non
standard ont été installés sur le véhicule, le poids de cet équ ipement doit être soustrait de la
charge utile mentionnée sur l'étiquette des pneus afin d'obteni r une bonne précision.

ÉCHANTILLON


CHARGE AJOUTÉE
Informations à la clientèle et s ignalement des problèmes de séc urité
Informations relatives aux pneus (États-Unis)
8-43
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

Le poids de la charge ajoutée comprend tout le poids ajouté au poids en état de marche de
base, y compris les paquets et les équipements en option. Lors du remorquage, le poids de la
languette de la remorque ou de l 'axe de rotule fait aussi partie du poids de la charge ajoutée.

La limite du poids de la charge ajoutée diminue en fonction du nombre d'occupants du
véhicule. La limite du poids de la charge ajoutée peut être cal culée en soustrayant le poids
total des occupants du véhicule de la valeur du “poids combiné maximum des occupants et
des paquets” mentionnée sur l'étiquette des pneus.

Exemples: Sur la base d'un seul occupant pesant 68 kg (150 lbs) , et d'une valeur de 385 kg
(849 lbs) pour le “poids combiné maximum des occupants et des p aquets”:
La limite du poids de la charge ajoutée avec un occupant est de 385 kg (849 lbs) － 68 kg
(150 lbs) = 317 kg (699 lbs)
La limite du poids de la charge ajoutée avec deux occupants est de 385 kg (849 lbs) － (68 ×
2) kg ( (150 × 2) lbs) = 249 kg (549 lbs)
Si le poids des occupants augmente, la limite du poids de la ch arge ajoutée diminue d'autant.

PBE (poids brut sur l'essieu) est le poids total placé sur chaque essieu (avant et arrière) - y
compris le poids en état de marche du véhicule et toute la char ge utile.

PNBE (poids nominal brut sur l'essieu) est le poids admissible maximum pouvant être
supporté par un seul essieu (avant ou arrière). Ces nombres sont mentionnés sur
l'étiquette du certificat de conf ormité à la sécurité située sur le cadre de portière ou sur
le montant de portière du conduc teur. La charge totale supportée par chaque essieu ne
doit jamais dépasser son PNBE.

PBV
Informations à la clientèle et s ignalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-44
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

PBV (poids brut du véhicule) est le poids en état de marche du véhicule les bagages
les passagers.

PNBV (poids nominal brut du véhicule) est le poids permissible maximum du véhicule
complètement chargé (y compris t outes les options, équipements, passagers et bagages). Le
PNBV est indiqué sur l 'étiquette du certificat de conformité à la sécurité située sur le
cadre de portière du conducteur ou sur le montant de portière. Le PBV ne doit jamais
dépasser le PNBV.

ÉCHANTILLON

Informations à la clientèle et s ignalement des problèmes de séc urité
Informations relatives aux pneus (États-Unis)
8-45
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

PRUDENCE
Ne jamais dépasser les limites nominales de la charge sur l'essieu:
Le dépassement des limites du poids nominal sur l'essieu mentionné sur l'étiquette du
certificat de sécurité est dangereux et peut entraîner des blessures graves ou mortelles en
raison de l'amoindrissement de la maniab ilité du véhicule, de ses performances, du
fonctionnement du moteur, de la transmissi on, et/ou causer des dommages structurels, des
dommages graves au véhicule, ou une perte de contrôle du véhicule.
Veiller toujours à ne pas dépasser les limites nominales du poids sur l'essieu.

PCB
PCB (poids combiné brut) est le poids du véhicule char gé (PBV) plus le poids de la
remorque complètement chargée.

PNCB (poids nominal combiné brut) est le poids admissible maximum du véhicule et de
la remorque chargée - y compris tous les bagages et les passage rs - que le véhicule peut
supporter sans risquer d'être endommagé. (Important: Le système de freinage du véhicule
tracteur est pris en compte dan s PNBV, non dans PNCB. Des freins fonctionnels séparés
doivent être utilisés pour assurer le contrôle sûr des véhicule s remorqués et des remorques
pesant plus de 1 500 lbs). PCB ne doit jamais dépasser PNCB.

Informations à la clientèle et s ignalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-46
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

Le poids maximum de la remorque chargée est le poids le plus grand possible d'une
remorque complètement chargée que le véhicule peut remorquer. C eci implique que le
véhicule ne comportera que les options obligatoires, aucune cha rge ajoutée (interne ou
externe), une langue tte de remorque de 10 －15 % (remorque conventionnelle) ou un poids
d'axe de rotule de 15 －25 % (remorque à cinquième roue), et le conducteur seulement (1 50
lbs). Pour plus de détails, consultez votre concessionnaire (ou le gu ide de remorquage
de remorque et RV fourni par votre concessionnaire).
La charge sur languette ou le poids d'axe de rotule avec cinquième roue signifie la
quantité de poids qu'une remorque applique vers le bas lorsque la remorque se déplace.

Exemples: Pour une remorque conventionnelle de 5 000 lbs, multiplier 5 0 00 par 0,10 et
0,15 pour obtenir une plage de charge sur languette de 500 à 75 0 lbs. Pour une remorque à
cinquième roue de 11 500 lb, multiplier par 0,15 et 0,25 pour o btenir une plage de charge
sur axe de rotule de 1 725 à 2 875 lbs.
PRUDENCE
Ne jamais excéder les spécifications du PNBV ou le PNBE:
Il est dangereux de dépasser le PNBV ou le PNBE spécifiés sur l'étiquette du certificat. Le
dépassement des limites nominales du véhicule risque de causer un accident grave, des
blessures corporelles ou des dommages au véhicule.
Ne pas utiliser de pneus de rechange ayant une capacité de charge inférieure à celle des pneus
d'origine, car ils risquent de diminuer les limites du PNBV et du PNBE du véhicule. Le
remplacement des pneus par des pneus ayant une limite plus haute que les originaux
n'augmente pas les limites de PNBV et PNBE.
Ne jamais dépasser les valeurs de PNBV ou PNBE spécifiées sur l'étiquette du certificat.
Informations à la clientèle et s ignalement des problèmes de séc urité
Informations relatives aux pneus (États-Unis)
8-47
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

Étapes pour déterminer la limite de charge correcte
Étapes pour déterminer la limite de charge correcte-
(1) Localiser la mention “The combined weight of occupants and c argo should never
exceed XXX kg or XXX lbs.” sur la plaque signalétique du véhicu le.
(2) Déterminer le poids combiné du conducteur et des passagers d evant occuper le
véhicule.
(3) Soustraire le poids combiné du conducteur et des passagers d e XXX kg ou XXX lbs.
(4) Le nombre obtenu est égal à la quantité disponible de capaci té de charge ajoutée et de
bagages. Par exemple, si la quantité “XXX” est égale à 1 400 lb s. et que cinq passagers
de 150 lb prendront place dans le véhicule, la capacité disponi ble de charge ajoutée et
de bagages sera de 650 lbs. (1400 － 750 (5 × 150) = 650 lbs.)
(5) Déterminer le poids combiné de bagages et de charge ajoutée sur le véhicule. Ce poids
pourra ne pas dépasser la capacité de charge ajoutée et de baga ges calculée à l'étape 4.
(6) Si votre véhicule doit remor quer une remorque, la charge de votre remorque sera
transférée à votre véhicule. Consulter ce manuel pour détermine r comment ceci réduit la
capacité de charge ajoutée et de bagages de votre véhicule.
Informations à la clientèle et s ignalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-48
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

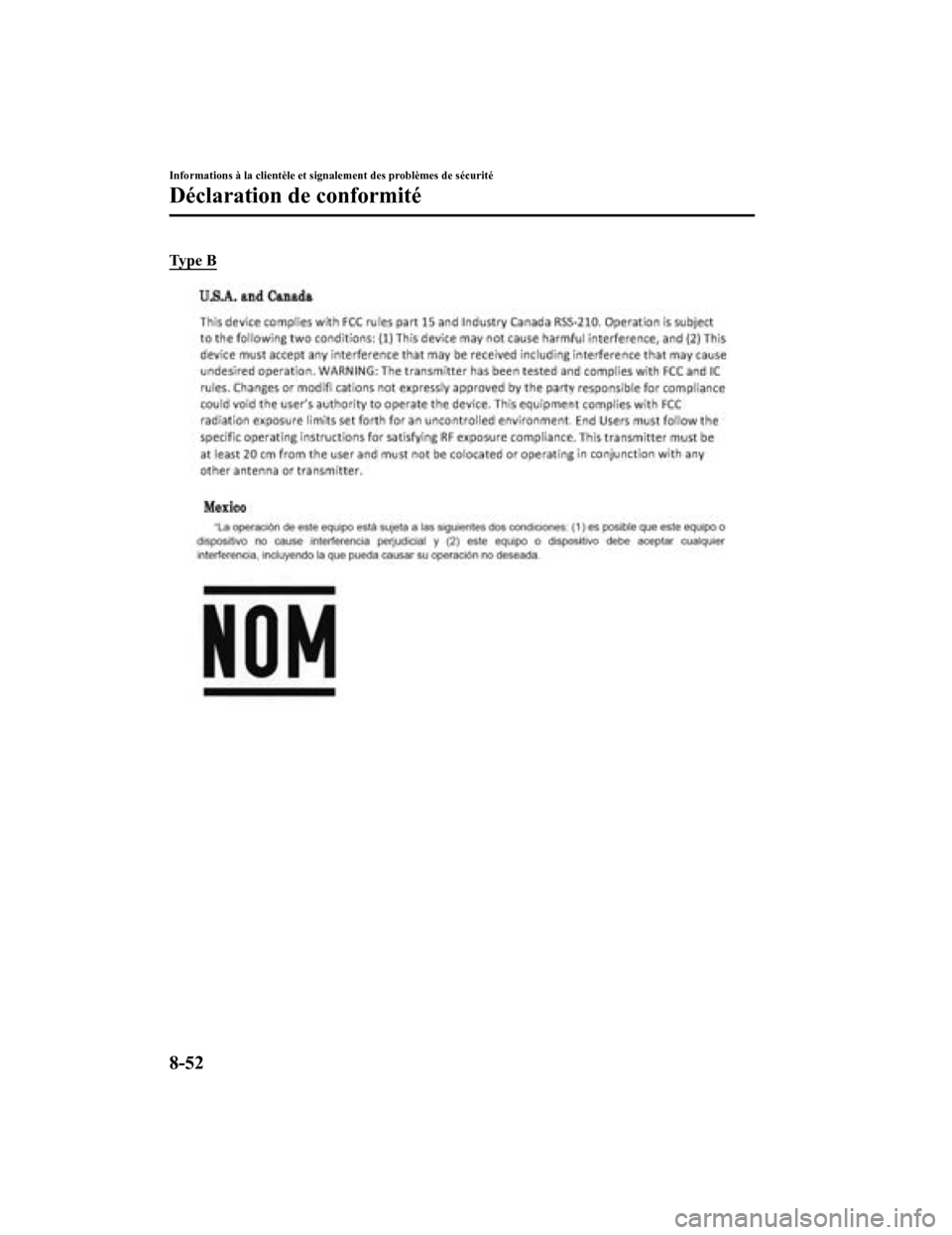

Déclaration de conformité
▼Système d'ouverture à télécomma
nde/Système d'immobilisation
Informations à la clientèle et signalement des problèmes de séc urité
Déclaration de conformité
8-49
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

▼Surveillance des angles morts (BSM)
REMARQUE
Au moment de l'impression du présent manuel d'utilisation, les approbations énumérées
ci-dessus ont été obtenues.
Informations à la clientèle et s
ignalement des problèmes de sécurité
Déclaration de conformité
8-50
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

PRUDENCE
Les changements ou modifications non
spécifiquement approuvés par l'entité responsable de
la conformité peuvent annuler le droit de l'utilisateur de faire fonctionner cet appareil.
▼Système de télécommande sans fil HomeLink
Ty p e A
ATTENTION
Le système HomeLink a été testé et trouvé conforme aux exigences de la FCC et d'Industrie
Canada. Tout changement ou modification apport
é au dispositif sans l'approbation expresse
des autorités compétentes peut annuler l'autorisation de l'utiliser.
REMARQUE
Identification FCC: NZLMOBHL4
CANADA:4112A-MOBHL4
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement
étant sujet aux deux conditions suivantes:
1- Ce dispositif ne doit pas causer d'interférences nuisibles et
2- Ce dispositif doit accepter toutes les interférences reçues, même celles qui pourraient
causer un fonctionnement indésirable.
Informations à la clientèle et s ignalement des problèmes de séc urité
Déclaration de conformité
8-51
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40

Ty p e B
Informations à la clientèle et signalement des problèmes de sécurité
Déclaration de conformité
8-52
CX-9_8HB3-FC-18G_Edition4_old 2019-5-8 16:48:40
