Si un voyant s'allume ou clignote
Si un voyant s'allume/clignote, prendre alors les mesures appropriées selon chaque voyant.
Il n'y a aucun problème si le voyant s'ét eint, s'il ne s'éteint pas ou s'allume/clignote de
nouveau, consulter un concessionnaire agréé Mazda.
Les détails de certains avertissements peuvent êt re visualisés sur l'affichage central ou sur
l'affichage multi-informations (T ype A/Type B) du tableau de bord.
Affichage central
1. Si le voyant est allumé, sélectionner l'icône sur l'écran d'accueil pour afficher l'écran
Applications.
2. Sélectionner “Écran stat véhicule”.
3. Sélectionner “Mise en garde” pour af ficher les avertissements actuels.
4. Sélectionner l'avertissement pertin ent pour en afficher les détails.
Affichage multi-informations (Type A/Type B)
1. Appuyer sur l’interrupteur INFO sur l'interrupteur au volant pour afficher l'écran Indications d'avertissement.
Se référer à Affichage multi-informations (Type A) à la page 4-14.
Se référer à Affichage multi-informations (Type B) à la page 4-32.
▼▼Arrêter le véhicule dans un endroit sûr immédiatement
Si l'un des voyants suivants s'allume, il est possible qu'il y ait une panne dans le système.
Arrêter le véhicule dans un endroit sûr imméd iatement et consulter un concessionnaire agréé
Mazda.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-31
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
Indication d'avertisse-
ment/voyant du système de freinage Ce voyant a les fonctions suivantes:
Inspection d'avertissement/voyant de frein de stationnement
Le voyant s'allume lorsque le frein de stationnement est appliqué alors que le contac-
teur est sur START ou ON. Il s'éteint lorsque le frein de stationnement est appliqué.
Quand l'éclairage s'allume
Si le voyant du système de freinage reste allumé même si le frein de stationnement est
relâché, le liquide de frein peut être faible
ou il pourrait y avoir un problème avec le
système de frein. Garer le véhicule dans un endroit sûr immédiatement et contacter un
concessionnaire agréé Mazda.
Quand le voyant clignote
L'éclairage clignote si le frein de stationnement électrique (EPB) est en panne.
Si l'éclairage continue à clignoter même si l'interrupteur du frein de stationnement
électrique (EPB) est utilisé, consulter un concessionnaire agréé Mazda aussitôt que
possible.
PRUDENCE
Ne pas conduire lorsque le voyant du système de freinage allumé. S'adresser à un con‐
cessionnaire agréé Mazda pour faire inspecter les freins dès que possible:
Le fait de conduire avec le voyant du système de freinage allumé est dangereux. Cela
indique que les freins risquent de ne pas du tout fonctionner, voire tomber complète‐ ment en panne à tout instant. Si le voyant reste allumé, après s'être assuré que le frein
de stationnement est complètement relâché, faire vérifier immédiatement le système
de freinage.
AT T E N T I O N
En outre, l'efficacité du freinage peut diminuer donc vous pouvez avoir besoin d'ap‐
puyer sur la pédale de frein plus fort que la normale pour arrêter le véhicule.
Avertisseur du système
électronique de distribu-
tion de force de freinage Si l'unité de commande du système électroniqu
e de distribution de force de freinage
détermine que certaines composantes du système ne fonctionnent pas correctement,
l'unité de commande peut allumer simultanément le voyant du système de freinage et le voyant d'ABS. Le problème est probablemen t dû au système électronique de distri-
bution de force de freinage.PRUDENCE
Ne pas conduire lorsque le voyant d'ABS et le voyant du système de freinage sont allu‐
més. Faire remorquer le véhicule chez un concessionnaire agréé Mazda dès que pos‐
sible pour une inspection des freins:
Le fait de conduire le véhicule lorsque le voyant d'ABS et le voyant du système de freina‐
ge sont tous les deux allumés est dangereux.
Lorsque les deux vo yants sont allumés, les roues arrière risquent de se bloquer plus ra‐
pidement en cas de freinage brusque que dans les conditions normales.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-32
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
Indication d'avertisse-
ment/voyant du circuit
de charge Si le voyant s'allume pendant la conduite, cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord de la route. S'adresser à un concessionnaire
agréé Mazda.
AT T E N T I O N
Ne pas continuer de conduire le véhicule lo
rsque le voyant du circuit de charge est allu‐
mé, car le moteur pourrait s'arrêter inopinément.
Voyant d'huile moteur Ce voyant indique que la pression de l'huile moteur est basse.
AT T E N T I O N
Ne pas faire tourner le moteur si la pr
ession d'huile moteur est basse. Sinon, il pourrait
entraîner de graves dommages au moteur.
Si le voyant s'allume ou l'indication d'avertissement s'affiche durant la conduite:
1. Garer prudemment le véhicule sur le bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afin de laisser l'huile retourner dans le carter d'huile.
3. Vérifier le niveau d'huile moteur (page 6-24). S'il est faible, ajouter la quantité adaptée d'huile moteur (veiller à ne pas ajouter une quantité trop importante).
AT T E N T I O N
Ne pas faire tourner le moteur si la niv eau d'huile est bas. Sinon, il pourrait entraî‐
ner de graves dommages au moteur.
4. Démarrer le moteur et regarder le voyant.

S'il reste allumé même si le niveau d'huile est normal ou après avoir ajouté de l'huile,
arrêter le moteur immédiatement et faire remorque r le véhicule jusqu'à un concession-
naire agréé Mazda.
(Rouge)
Indication d'avertisse-
ment/voyant de la tem-
pérature élevée du liqui-
de de refroidissement du moteur Le voyant clignote lorsque la température du liquide de refroidissement du moteur est
extrêmement élevée et s'allume lorsque la température du liquide augmente encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicule et attendre que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe. Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe à la page 7-25.
AT T E N T I O N
Ne pas conduire le véhicule lors
que le voyant de la température élevée du liquide de
refroidissement du moteur est allumé. Faute de quoi le moteur risque d'être endomma‐
gé.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-33
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
Indication d'anomalie de
la direction assistée*
Le message s'affiche si la direction assistée électrique est en panne.
Si ce message s'affiche, arrêter le véhicule dans un endroit sûr et ne pas utiliser la di-
rection assistée. Il n'y a aucun problème si le message cesse de s'afficher après un cer-
tain temps. S'adresser à un concessionnaire agréé Mazda si le message s'affiche en
permanence.
REMARQUE
xSi le message s'affiche, la direction assistée ne fonctionne pas normalement. Dans
ce cas, il est encore possible de manœuvrer le volant, mais il se peut que l'opéra-
tion semble plus difficile par rapport à la normale ou le volant risque de vibrer
lorsqu'il est tourné.
xSi l'on secoue le volant alternativement vers la gauche et la droite pendant que le
véhicule est arrêté ou qu'il se déplace très lentement, le système de direction assis-
tée passera en mode de protection, ce qui rendra la rotation du volant plus diffici-
le; toutefois, ceci n'indique aucune anomalie. Si ceci se produit, stationner le véhi-
cule dans un lieu sûr et attendre quelques minutes que le système revienne à un état
normal.
Témoin d'anomalie de la direction assistée*
L'éclairage s'illumine/clignote si la direction assistée électrique est en panne.
Si l'éclairage s'illumine/clignote, arrêter le véhicule dans un endroit sûr et ne pas utili-
ser la direction assistée. Il n'y a aucun problème si l'éclairage s'éteint après un certain
temps. S'adresser à un concessionnaire agréé Mazda si l'éclairage s'illumine/clignote
en permanence.
REMARQUE
xSi le témoin s'illumine/clignote, la direction assistée ne fonctionnera pas normale-
ment. Dans ce cas, il est encore possible d' opérer le volant, mais il se peut que
l'opération semble plus difficile par rapport à la normale ou le volant risque de vi-
brer lorsqu'on l'opère.
xSi l'on secoue le volant alternativement vers la gauche et la droite pendant que le
véhicule est arrêté ou qu'il se déplace très lentement, le système de direction assis-
tée passera en mode de protection, ce qui rendra la rotation du volant plus diffici-
le; toutefois, ceci n'indique aucune anomalie. Si ceci se produit, stationner le véhi-
cule dans un lieu sûr et attendre quelques minutes que le système revienne à un état
normal.
▼S'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule
Si l'un des voyants ou du témoin suivants s' allume/clignote, il est possible qu'il y ait une
panne dans le système. S'adresser à un c oncessionnaire agréé Mazda pour faire inspecter le
véhicule.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-34*Certains modèles.
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
Voyant du système
d'antiblocage de frein (ABS) Si le voyant d'ABS reste allumé lors de la conduite, cela indique que l'unité d'ABS a dé-
tecté une anomalie dans le système. Dans ce cas, les freins fonctionnent normalement
comme si le véhicule n'avait pas d'ABS.
Si cela se produisait, consulter un concessionnaire agréé Mazda dès que possible.REMARQUE
xLorsque le moteur est démarré à l'aide d'une batterie de secours, un régime moteur ir-
régulier se produit et il est possible que le voyant
d'ABS s'allume. Si c'est le cas, la bat-
terie est faible. Cela n'in dique cependant pas une anomalie de fonctionnement du systè-
me ABS.
Faire recharger la batterie dès que possible.
xLe système d'assistance des freins ne fonctionne pas lorsque le voyant ABS est allumé.
Indication d'avertis-
sement/voyant prin- cipal Avec affichage multi-informations (Type A/Type B)
S'affiche quand la notification des dysfonctionnements du système est requise.
Vérifier le message indiqué sur l'affichage et consulter un concessionnaire agréé Mazda.
Voyant
principalVoyant
principal
Type A
Type BIndication
d'avertissement principalIndication
d'avertissement principal
Affichage multi-informations
L'indication dans l'affichage et le voyant principal dans le tableau de bord sont allumés en
même temps.
Ceci indique une anomalie du système du véhicule. Vérifier le message indiqué sur l'affi-
chage et consulter un concessionnaire agréé Mazda.
Pour plus de détails, reportez-vous aux expl
ications pour les voyants/témoins, dans la sec-
tion voyants/témoins, qui correspondent au symbole dans la partie supérieure de l'écran.
Si un message n'est pas indiqué à l'écran, utiliser l'interrupteur INFO pour afficher l'écran “Avertissement”.
Se référer à Message indiqué dans l'affichage multi-informations (Type A) à la page 4-14.
Se référer à Message indiqué dans l'affichage multi-informations (Type B) à la page 4-32.
Avec affichage multi-informations (Type C)
L'éclairage s'allume en continu dans l'un quelco nque des cas suivants. S'adresser à un con-
cessionnaire agréé Mazda.
xIl y a une anomalie dans le système de gestion de la batterie.xIl y a une anomalie dans le contacteur de frein.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-35
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
Indication d'avertis-
sement/voyant du
frein de stationne- ment électrique (EPB) Le voyant s'allume lorsque le système présente une anomalie. Faire inspecter votre véhi-
cule par un concessionnaire agréé Mazda.
Voyant d'anomalie
du moteur Si ce voyant s'allume pendant la conduite, cela peut indiquer un problème du véhicule. Il
est important de noter les conditions de conduite lorsque le voyant s'est allumé et s'adres-
ser à un concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut s'allumer dans les conditions suivantes:
xIl y a une anomalie du système électrique du moteur.xIl y a une anomalie du système antipollution.xLe niveau de carburant dans le réservoir
de carburant est très bas ou le réservoir est
presque vide.
xLe bouchon du réservoir de carburant est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste allumé ou clignote continuellement, ne pas con-
duire à une vitesse élevée et s'adresser à un concessionnaire agréé Mazda dès que pos-
sible.
PRUDENCE
Si le témoin de contrôle du moteur s’allume, ne débranchez pas les câbles de la batterie.
Si les câbles de la batterie sont débranchés puis rebranchés, le moteur peut être endomma‐
gé ou prendre feu.
Indication d'avertis-
sement/voyant de la
boîte de vitesses au-
tomatique L'indication/éclairage s'allume pour indiquer un problème de la boîte de vitesses.ATTENTION
Si l'indication d'avertissement/voyant de boîte de vitesses automatique clignote, cela indi‐
que un problème électrique de
la boîte de vitesses. Si l'on continue de conduire dans ces
conditions cela peut endommager la boîte de vitesses. Consulter un concessionnaire agréé
Mazda dès que possible.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-36
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
Indication d'avertis-
sement AWD*
“Défaillance du système 4WD” est affiché
L'indication s'affiche dans les conditions suivantes. Cela pourrait indiquer une anomalie
du système. Faire vérifier le véhicule chez un concessionnaire agréé Mazda.
xEn cas de dysfonctionnement du système AWD.xEn cas de différence importante entre la taille des pneus des roues avant et arrière.
“Charge du système 4WD trop élevée” est affiché
L'indication s'affiche dans les conditions suivantes. Garer le véhicule dans un endroit sûr
et contrôler que les indications d'avertissement s'éteignent, puis reprendre la conduite.
Contacter un concessionnaire agréé Mazda si l'indication s'affiche en permanence.
xSi la température de l'huile du différentiel surchauffe de façon excessive.xEn cas de différence importante entre la rotation des roues avant et arrière, comme par
exemple lorsque l'on essaye d'extraire le véhicule de la boue.
(S'allume)
Témoin TCS/DSC Si le témoin reste allumé, cela peut indiquer une anomalie du système de commande de
traction, du système de commande dynamique de stabilité ou du système d'assistance des
freins et ils peuvent ne pas fonctionner correctement. Faire vérifier le véhicule par un con-
cessionnaire agréé Mazda.
Voyant du système de coussins d'air/
dispositif de préten- sion de ceinture de sécurité avant Une anomalie du système est indiquée par le fait que le voyant reste clignoté, allumé ou
ne s'allume pas du tout lorsque le contacteur est mis à ON. Dans un de ces cas, s'adresser à
un concessionnaire agréé Mazda dès que possible. Le système risque de ne pas fonction-
ner en cas d'accident.PRUDENCE
Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours confier
tous les travaux l'entretien et de réparation à un concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même ou
de toucher au système est dangereux. Les coussins
d'air/dispositif de prétension peuvent se déclencher a ccidentellement ou être désactivés
causant des blessures graves ou mortelles.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-37
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
(Clignotant)
Voyant du système de surveillance de
pression des pneus En cas de dysfonctionnement du système de surveillance de pression des pneus, le voyant
de pression des pneus clignote. Faire inspec
ter le véhicule par un concessionnaire agréé
Mazda dès que possible.
PRUDENCE
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, ralentir immédiatement et éviter de ma‐
nœuvrer et freiner brusquement:
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, il est dangereux de conduire le véhicule à
hautes vitesses, ou de manœuvrer ou freiner brusquement. Le contrôle du véhicule peut être
affecté, ce qui peut causer un accident.
Pour déterminer s'il y a une fuite d'air progressive ou un pneu à plat, se garer à un endroit
sûr où l'on peut vérifier visuellement l'état du pneu, et déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit où l'on pourra faire regonfler le pneu et revérifier le sys‐
tème, chez un concessio nnaire agréé Mazda ou dans un atelier de réparation de pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est dangereux, même si l'on sait pourquoi il est allumé. Cor‐
riger tout problème dès que possible avant qu'il ne se transforme en une situation dange‐
reuse qui peut causer la défaillance d'un pneu et un accident grave.
(Ambre)
Indication d'avertis-
sement KEY
*
“Défaillance du système sans clé” est affiché
Ce message s'affiche lorsque le système avancé d'ouverture à télécommande et de bouton
de démarrage du moteur a un problème.
S'adresser à un concessionnaire agréé Mazda.
ATTENTION
Si le message est indiqué ou si le témoin du bouton de démarrage du moteur (ambre) cli‐
gnote, il se peut que le moteur ne démarre pas. Si le moteur ne démarre pas, essayer de le
démarrer via la procédure de démarrage d’urgence du moteur, et fair e contrôler le véhicule
par un concessionnaire Mazda agréé dès que possible.
Se référer à Opération d'urge nce pour le démarrage du moteur à la page 4-10.
“Allumage est On” est affiché
Ce message s'affiche lorsque la portière du conducteur est ouverte sans avoir éteint l'allu-
mage.
“Clé non détectée” est affiché
Ce message s'affiche lorsque l'une des opérations suivantes est effectuée avec la télécom-
mande hors de portée opérationnelle ou placée dans des zones à l'intérieur de la cabine où
il est difficile qu'elle soit détectée.
xLe bouton de démarrage du moteur est enfoncé avec l'allumage éteintxLe contacteur est activéxToutes les portières sont fermées sans coupure du contact
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-38*Certains modèles.
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

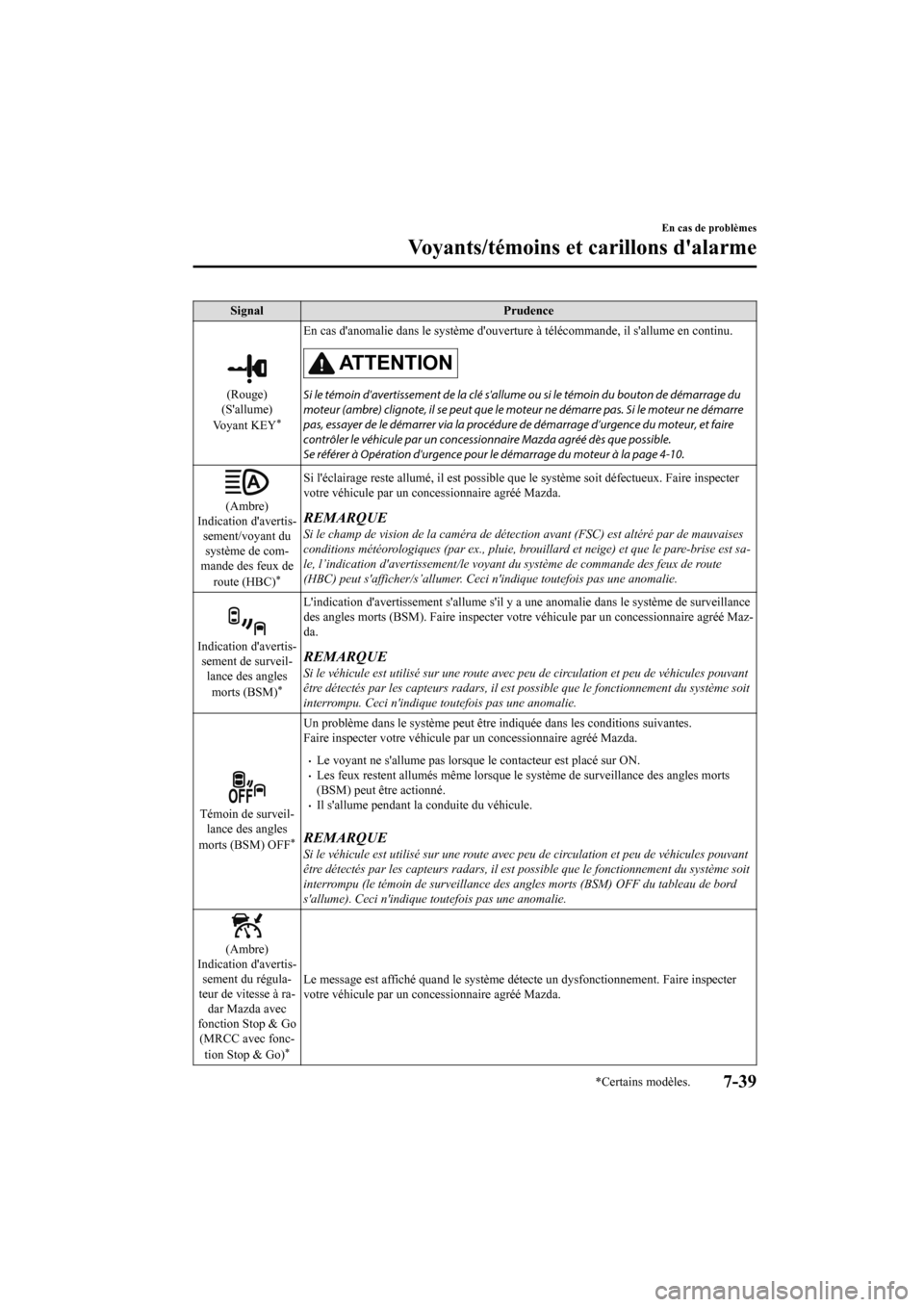

SignalPrudence
(Rouge)
(S'allume)
Vo y a n t K E Y
*
En cas d'anomalie dans le système d'ouverture à télécommande, il s'allume en continu.
AT T E N T I O N
Si le témoin d'avertissement de la clé s'allume ou si le témoin du bouton de démarrage du
moteur (ambre) clignote, il se peut que le moteur ne démarre pas. Si le moteur ne démarre
pas, essayer de le démarrer via la procédure de démarrage d’urgence du moteur, et faire
contrôler le véhicule pa r un concessionnaire Mazda agréé dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10.
(Ambre)
Indication d'avertis- sement/voyant dusystème de com-
mande des feux de
route (HBC)
*
Si l'éclairage reste allumé, il est possible que le système soit défectueux. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si le champ de vision de la caméra de déte ction avant (FSC) est altéré par de mauvaises
conditions météorologiques (par ex., pluie, brouillard et neige) et que le pare-brise est sa-
le, l’indication d'avertissement/le voyant du système de commande des feux de route
(HBC) peut s'afficher/s’allumer. Ceci n'indique toutefois pas une anomalie.
Indication d'avertis-
sement de surveil- lance des angles
morts (BSM)
*
L'indication d'avertissement s'allume s'il y a une anomalie dans le système de surveillance
des angles morts (BSM). Faire inspecter votre véhicule par un concessionnaire agréé Maz-
da.
REMARQUE
Si le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionnement du système soit
interrompu. Ceci n'indique toutefois pas une anomalie.
Témoin de surveil- lance des angles
morts (BSM) OFF
*
Un problème dans le système peut être indiquée dans les conditions suivantes.
Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
xLe voyant ne s'allume pas lorsque le contacteur est placé sur ON.xLes feux restent allumés même lorsque le système de surveillance des angles morts
(BSM) peut être actionné.
xIl s'allume pendant la conduite du véhicule.
REMARQUE
Si le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionnement du système soit
interrompu (le témoin de surveillance des angles morts (BSM) OFF du tableau de bord
s'allume). Ceci n'indique toutefois pas une anomalie.
(Ambre)
Indication d'avertis-
sement du régula-
teur de vitesse à ra- dar Mazda avec
fonction Stop & Go
(MRCC avec fonc-
tion Stop & Go)
*
Le message est affiché quand le système détecte un dysfonctionnement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-39
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

SignalPrudence
Témoin d’avertisse-
ment du système
d'aide au suivi de
voie (LAS)/Avertis- seur de changement
de file (LDWS)
*
Le message est affiché quand le système détecte un dysfonctionnement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
Le système ne fonctionne pas lorsque le message d'avertissement est affiché.
ATTENTION
¾ Toujours utiliser des pneus qui soient de la ta ille spécifiée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de
pneus ayant des motifs d'usure sensiblement différents sur le même véhicule. Si de tels
pneus inappropriés sont utilisés, le système risque de ne pas fonctionner normalement.
¾ Lorsqu'une roue de secours d'urgence est utilisée, il est possible que le système ne fonc‐
tionne pas normalement.
Voyant DEL des phares Ce voyant s'allume s'il y a une anomalie dans les phares DEL. Faire inspecter votre véhi-
cule par un concessionnaire agréé Mazda.
▼Mesures correctives
Prendre les mesures correctives et vérifier que le voyant s'éteint.
Signal
Prudence Mesures correctives à prendre
(Ambre)
Indication d'avertisse- ment d'assistance aufreinage intelligent/
d'aide au freinage in- telligent en mode ur-
bain (SBS/SCBS)
*
La lumière s'allume si le pare-brise ou le
capteur radar sont sales ou s'il y a une ano-
malie dans le système. Vérifier la raison pour laquelle le voyant
est allumé sur l'affichage central.
Si la raison pour laquelle le voyant est al-
lumé résulte d'un pare-brise sale, nettoyer
le pare-brise.
Si le témoin s'allume parce qu'un capteur
de radar est sale, nettoyer l'emblème
avant.
Pour d'autres raisons, faire inspecter le vé-
hicule à un concessionnaire agréé Mazda.
Indication d'avertisse-
ment/voyant de niveau bas de carburant L'éclairage s'allume lorsque le carburant
restant est d'environ 9,0 litres (2,3 US gal,
1,9 Imp gal).REMARQUE
Le délai d'allumage d'éclairage peut varier
en raison du carburant à l'intérieur du ré-
servoir de carburant qui se déplace en
fonction des conditions de conduite et de la
position du véhicule.
Ajouter du carburant.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-40*Certains modèles.
CX-9_8HW4-FC-19I_Edition
_old 2019-8-1 11:01:23
