MAZDA MODEL MAZDASPEED 3 2013 Manuel du propriétaire (in French)

4-18

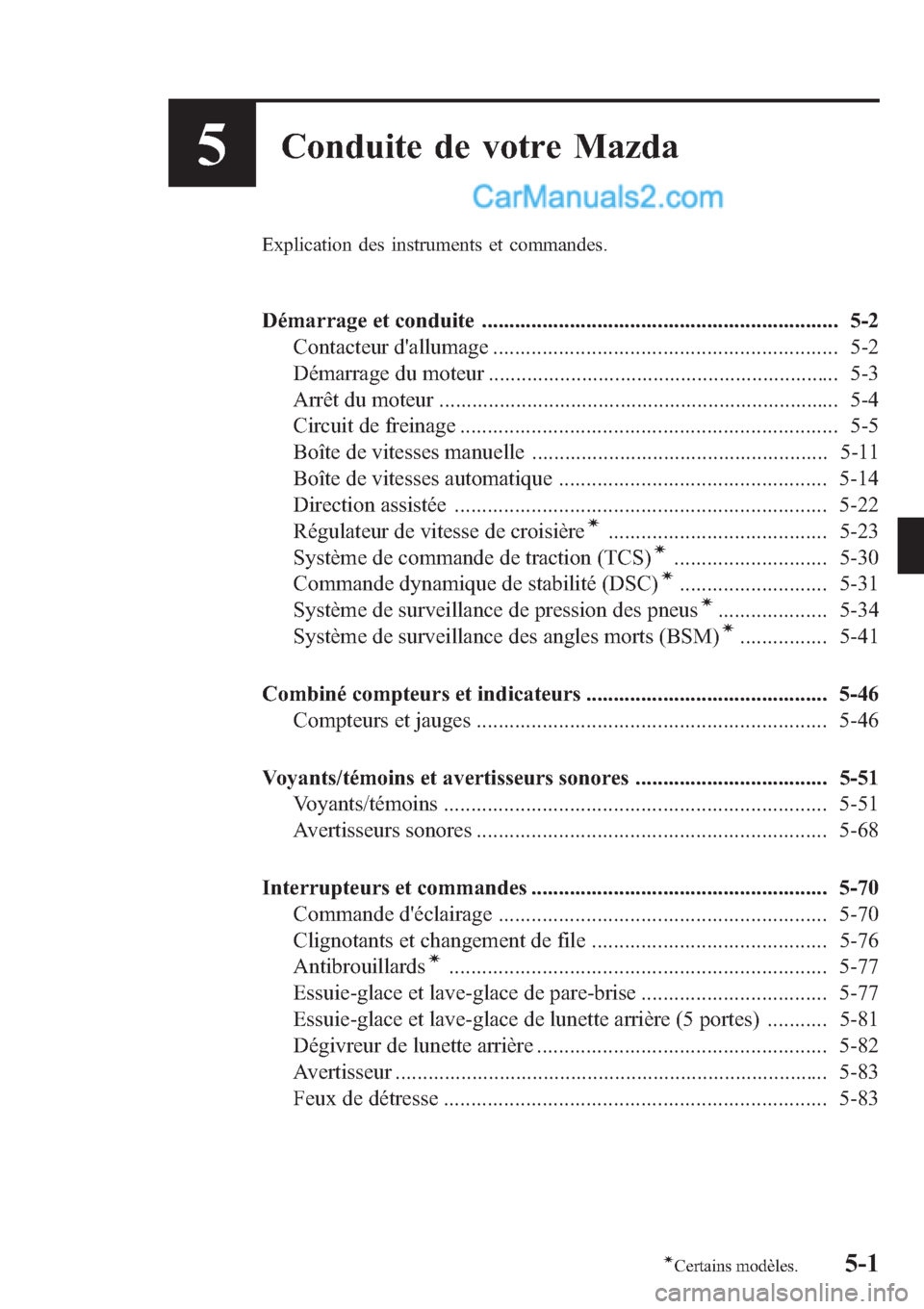

5Conduite de votre Mazda
Explication des instruments et commandes.
Démarrage et conduite ................................................................. 5-2
Contacteur d'allumage ............................................................... 5-2
Démarrage du moteur ................................................................ 5-3
Arrêt du moteur ......................................................................... 5-4
Circuit de freinage ..................................................................... 5-5
Boîte de vitesses manuelle ...................................................... 5-11
Boîte de vitesses automatique ................................................. 5-14
Direction assistée .................................................................... 5-22
Régulateur de vitesse de croisière
í........................................ 5-23
Système de commande de traction (TCS)í............................ 5-30
Commande dynamique de stabilité (DSC)í........................... 5-31
Système de surveillance de pression des pneusí.................... 5-34
Système de surveillance des angles morts (BSM)í................ 5-41
Combiné compteurs et indicateurs ............................................ 5-46
Compteurs et jauges ................................................................ 5-46
Voyants/témoins et avertisseurs sonores ................................... 5-51
Voyants/témoins ...................................................................... 5-51
Avertisseurs sonores ................................................................ 5-68
Interrupteurs et commandes ...................................................... 5-70
Commande d'éclairage ............................................................ 5-70
Clignotants et changement de file ........................................... 5-76
Antibrouillards
í..................................................................... 5-77
Essuie-glace et lave-glace de pare-brise .................................. 5-77
Essuie-glace et lave-glace de lunette arrière (5 portes) ........... 5-81
Dégivreur de lunette arrière ..................................................... 5-82
Avertisseur ............................................................................... 5-83
Feux de détresse ...................................................................... 5-83
5-1íCertains modèles.

Contacteur d'allumage
Avec clé avancée
Pour plus d'informations sur l'utilisation
du contacteur d'allumage, se référer à
“Démarrage du moteur (page 3-13)”.
qPositions du contacteur
d'allumage (sans clé avancée)
OFF
De même, l'alimentation des appareils
électriques est coupée. La clé ne peut être
retirée que dans cette position.
PRUDENCE
Ne pas couper le moteur lorsque le
véhicule est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace
pour toute raison autre qu'un cas
d'urgence.
Si l'on arrête le moteur pendant que
le véhicule se déplace, ceci réduira sa
capacité de freinage en raison de la
perte de puissance de la direction
assistée, et un accident et des
blessures graves risqueront alors de
s'ensuivre.
Avant de quitter le siège du conducteur,
toujours couper le contacteur en le
mettant sur OFF, appliquer le frein de
stationnement et s'assurer que le levier
sélecteur est en plage P (boîte de
vitesses automatique) ou en 1ère ou R
(boîte de vitesses manuelle):
Il est important de mettre le
contacteur sur OFF, même si l'on ne
retire pas la clé du contacteur ou si
l'on quitte le véhicule. Si on laisse la
clé sur d'autres positions, certaines
fonctions de sécurité seront aussi
désactivées et la batterie pourra se
décharger.
Il est dangereux de quitter le siège du
conducteur sans couper le contacteur
en le mettant sur OFF, d'appliquer le
frein de stationnement et de placer le
levier sélecteur en position P (boîte de
vitesses automatique) ou en 1ère ou R
(boîte de vitesses manuelle). Le
véhicule risque de se déplacer de
façon inattendue. Ceci peut causer un
accident.
5-2
Conduite de votre Mazda
Démarrage et conduite

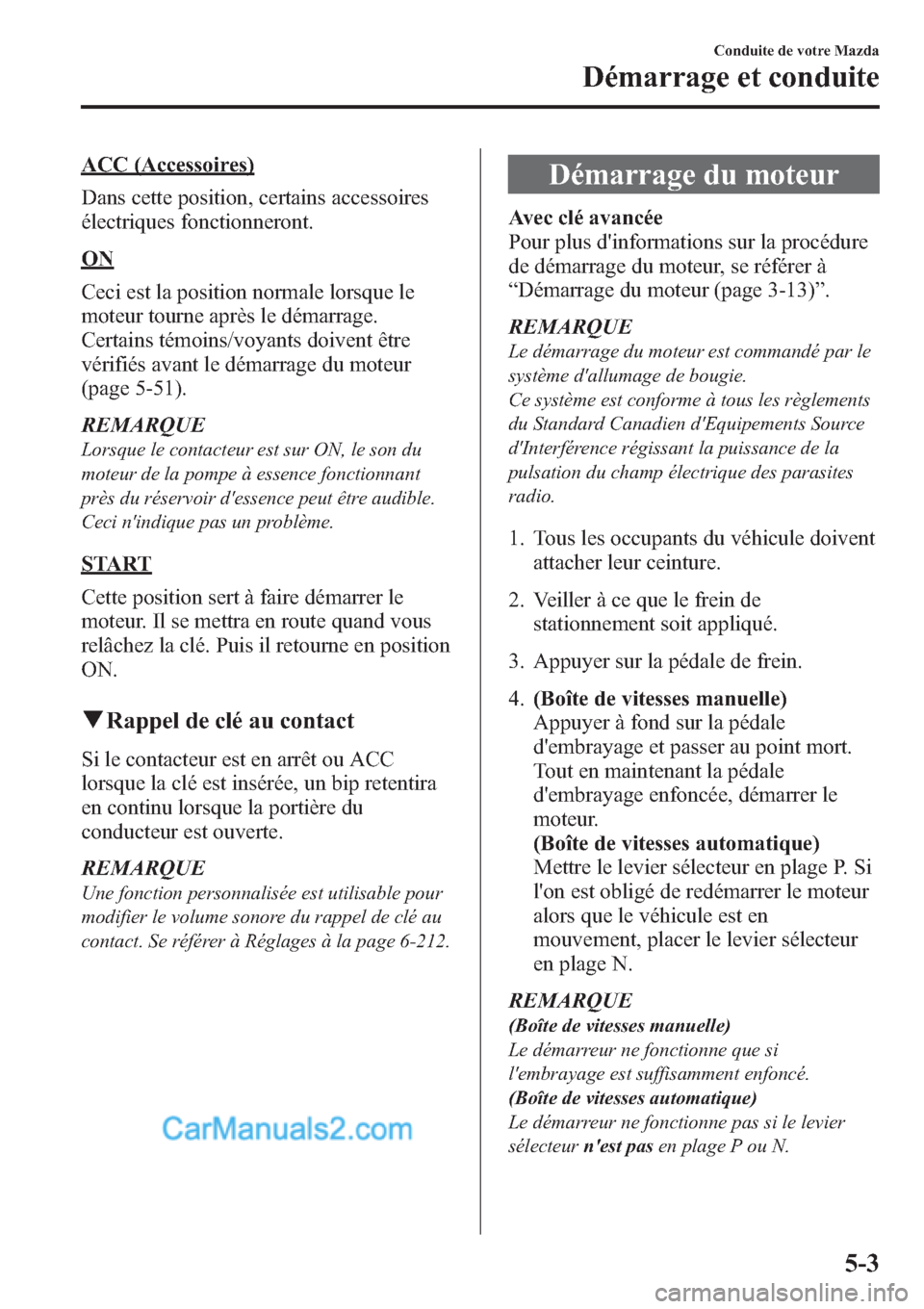

ACC (Accessoires)
Dans cette position, certains accessoires
électriques fonctionneront.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage.
Certains témoins/voyants doivent être
vérifiés avant le démarrage du moteur
(page 5-51).
REMARQUE
Lorsque le contacteur est sur ON, le son du
moteur de la pompe à essence fonctionnant
près du réservoir d'essence peut être audible.
Ceci n'indique pas un problème.
START
Cette position sert à faire démarrer le
moteur. Il se mettra en route quand vous
relâchez la clé. Puis il retourne en position
ON.
qRappel de clé au contact
Si le contacteur est en arrêt ou ACC
lorsque la clé est insérée, un bip retentira
en continu lorsque la portière du
conducteur est ouverte.
REMARQUE
Une fonction personnalisée est utilisable pour
modifier le volume sonore du rappel de clé au
contact. Se référer à Réglages à la page 6-212.
Démarrage du moteur
Avec clé avancée
Pour plus d'informations sur la procédure
de démarrage du moteur, se référer à
“Démarrage du moteur (page 3-13)”.
REMARQUE
Le démarrage du moteur est commandé par le
système d'allumage de bougie.
Ce système est conforme à tous les règlements
du Standard Canadien d'Equipements Source
d'Interférence régissant la puissance de la
pulsation du champ électrique des parasites
radio.
1. Tous les occupants du véhicule doivent
attacher leur ceinture.
2. Veiller à ce que le frein de
stationnement soit appliqué.
3. Appuyer sur la pédale de frein.
4.(Boîte de vitesses manuelle)
Appuyer à fond sur la pédale
d'embrayage et passer au point mort.
Tout en maintenant la pédale
d'embrayage enfoncée, démarrer le
moteur.
(Boîte de vitesses automatique)
Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
(Boîte de vitesses manuelle)
Le démarreur ne fonctionne que si
l'embrayage est suffisamment enfoncé.
(Boîte de vitesses automatique)
Le démarreur ne fonctionne pas si le levier
sélecteurn'est pasen plage P ou N.
Conduite de votre Mazda
Démarrage et conduite
5-3

5. Mettre le contacteur sur START et le
maintenir (pas plus de 10 secondes à la
fois) jusqu'à ce que le moteur démarre.
ATTENTION
Ne pas faire tourner le démarreur
pendant plus de 10 secondes à la fois.
Si le moteur ne démarre pas,
attendre environ 10 secondes avant
d'essayer à nouveau. Sinon le
démarreur risque de subir des
dommages.
6. Après le démarrage du moteur, le
laisser tourner au ralenti pendant 10
secondes environ.
REMARQUE
lLorsqu'il fait très froid ou si le véhicule n'a
pas fonctionné pendant plusieurs jours,
laisser le moteur se réchauffer sans
appuyer sur la pédale d'accélérateur.
lQue le moteur soit froid ou chaud, il devrait
démarrer sans que l'on appuie sur la
pédale d'accélérateur.
lSi le moteur ne démarre pas la première
fois, se référer à Démarrage d'un moteur
noyé, dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas, faire
vérifier le véhicule par un concessionnaire
agréé Mazda (page 7-20).
l(SKYACTIV-G 2.0)
Après le démarrage d'un moteur froid, la
vitesse du moteur augmente et le bruit du
compartiment à moteur est audible.
Ceci permet d'améliorer la purification des
gaz d'échappement et n'indique aucun
dysfonctionnement des pièces.
Arrêt du moteur
PRUDENCE
Ne pas couper le moteur lorsque le
véhicule est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace
pour toute raison autre qu'un cas
d'urgence.
Si l'on arrête le moteur pendant que
le véhicule se déplace, ceci réduira sa
capacité de freinage en raison de la
perte de puissance de la direction
assistée, et un accident et des
blessures graves risqueront alors de
s'ensuivre.
1. Arrêter complètement le véhicule.
2.(Boîte de vitesses manuelle)
Passer au point mort.
(Boîte de vitesses automatique)
Déplacer le levier sélecteur vers la
position P.
3.(Sans système d'ouverture à
télécommande & system de bouton
de démarrage du moteur)
Tourner le contacteur de ON à OFF.
(Avec système d'ouverture à
télécommande & system de bouton
de démarrage du moteur)
Appuyer sur le bouton de démarrage
du moteur pour arrêter le moteur.
ATTENTION
Lorsqu'on quitte le véhicule, s'assurer
que le contacteur est éteint.
5-4
Conduite de votre Mazda
Démarrage et conduite

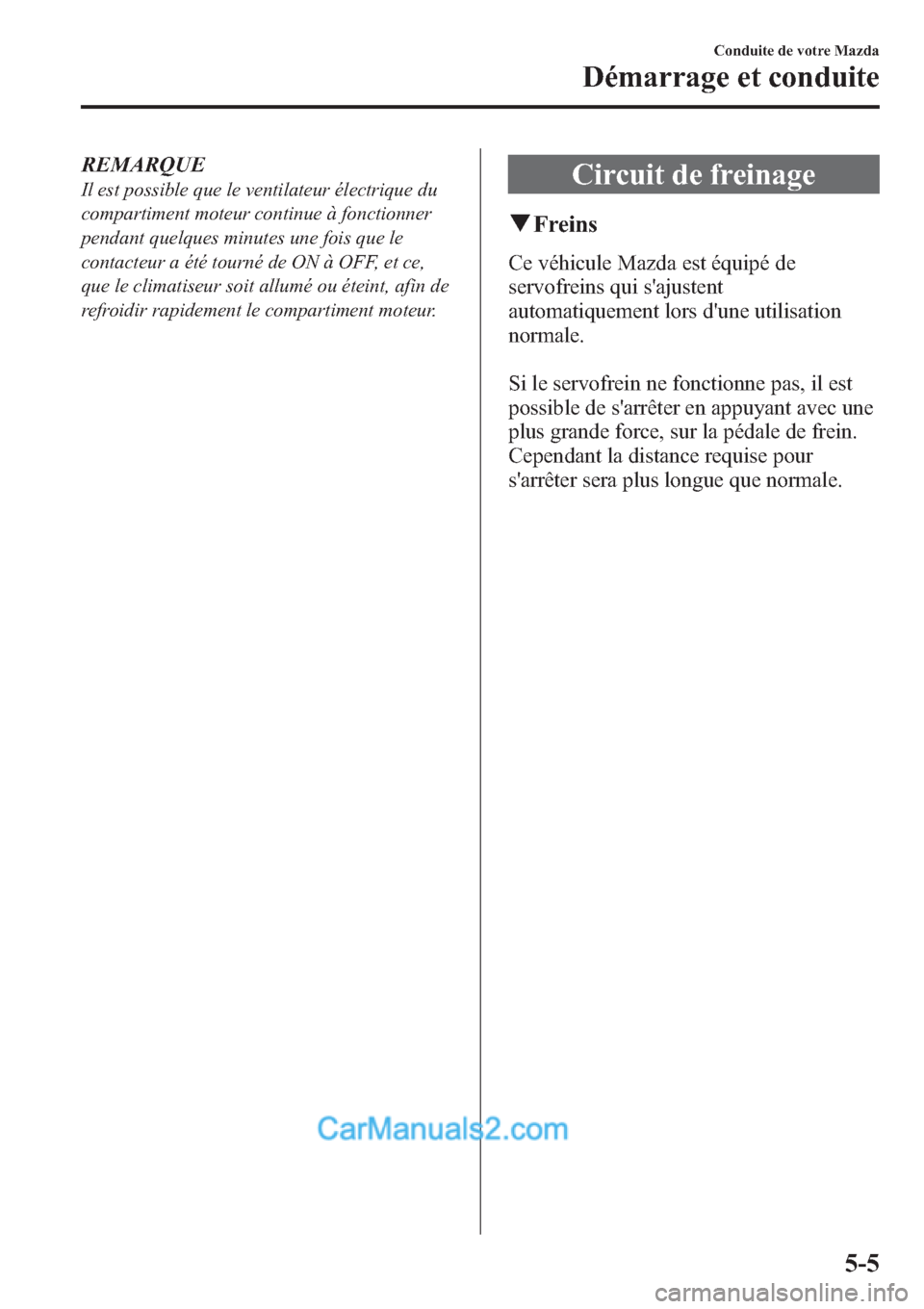

REMARQUE
Il est possible que le ventilateur électrique du
compartiment moteur continue à fonctionner
pendant quelques minutes une fois que le
contacteur a été tourné de ON à OFF, et ce,
que le climatiseur soit allumé ou éteint, afin de
refroidir rapidement le compartiment moteur.Circuit de freinage
qFreins
Ce véhicule Mazda est équipé de
servofreins qui s'ajustent
automatiquement lors d'une utilisation
normale.
Si le servofrein ne fonctionne pas, il est
possible de s'arrêter en appuyant avec une
plus grande force, sur la pédale de frein.
Cependant la distance requise pour
s'arrêter sera plus longue que normale.
Conduite de votre Mazda
Démarrage et conduite
5-5

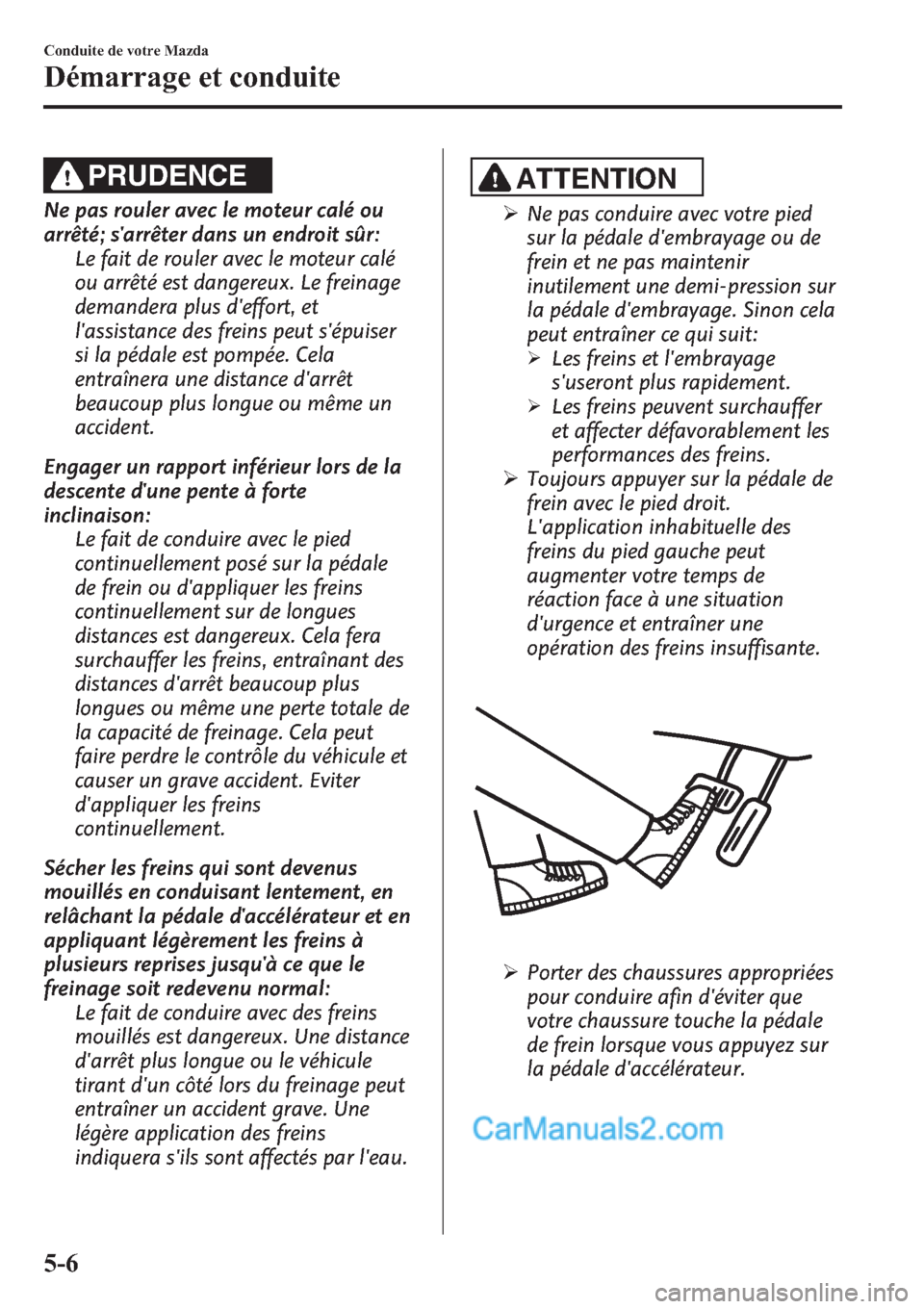

PRUDENCE
Ne pas rouler avec le moteur calé ou
arrêté; s'arrêter dans un endroit sûr:
Le fait de rouler avec le moteur calé
ou arrêté est dangereux. Le freinage
demandera plus d'effort, et
l'assistance des freins peut s'épuiser
si la pédale est pompée. Cela
entraînera une distance d'arrêt
beaucoup plus longue ou même un
accident.
Engager un rapport inférieur lors de la
descente d'une pente à forte
inclinaison:
Le fait de conduire avec le pied
continuellement posé sur la pédale
de frein ou d'appliquer les freins
continuellement sur de longues
distances est dangereux. Cela fera
surchauffer les freins, entraînant des
distances d'arrêt beaucoup plus
longues ou même une perte totale de
la capacité de freinage. Cela peut
faire perdre le contrôle du véhicule et
causer un grave accident. Eviter
d'appliquer les freins
continuellement.
Sécher les freins qui sont devenus
mouillés en conduisant lentement, en
relâchant la pédale d'accélérateur et en
appliquant légèrement les freins à
plusieurs reprises jusqu'à ce que le
freinage soit redevenu normal:
Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une
légère application des freins
indiquera s'ils sont affectés par l'eau.
ATTENTION
ØNe pas conduire avec votre pied
sur la pédale d'embrayage ou de
frein et ne pas maintenir
inutilement une demi-pression sur
la pédale d'embrayage. Sinon cela
peut entraîner ce qui suit:
ØLes freins et l'embrayage
s'useront plus rapidement.
ØLes freins peuvent surchauffer
et affecter défavorablement les
performances des freins.
ØToujours appuyer sur la pédale de
frein avec le pied droit.
L'application inhabituelle des
freins du pied gauche peut
augmenter votre temps de
réaction face à une situation
d'urgence et entraîner une
opération des freins insuffisante.
ØPorter des chaussures appropriées
pour conduire afin d'éviter que
votre chaussure touche la pédale
de frein lorsque vous appuyez sur
la pédale d'accélérateur.
5-6
Conduite de votre Mazda
Démarrage et conduite

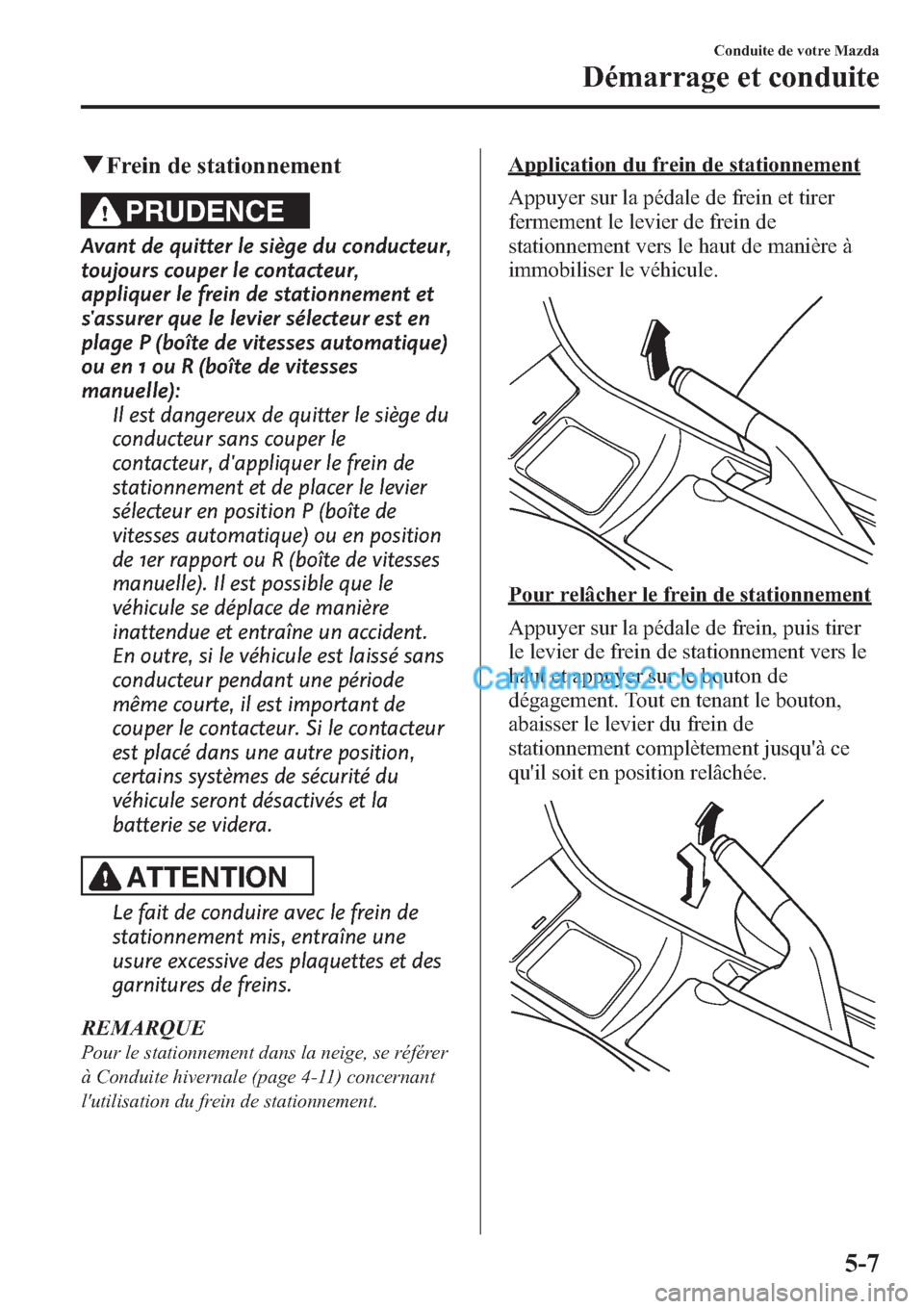

qFrein de stationnement
PRUDENCE
Avant de quitter le siège du conducteur,
toujours couper le contacteur,
appliquer le frein de stationnement et
s'assurer que le levier sélecteur est en
plage P (boîte de vitesses automatique)
ou en 1 ou R (boîte de vitesses
manuelle):
Il est dangereux de quitter le siège du
conducteur sans couper le
contacteur, d'appliquer le frein de
stationnement et de placer le levier
sélecteur en position P (boîte de
vitesses automatique) ou en position
de 1er rapport ou R (boîte de vitesses
manuelle). Il est possible que le
véhicule se déplace de manière
inattendue et entraîne un accident.
En outre, si le véhicule est laissé sans
conducteur pendant une période
même courte, il est important de
couper le contacteur. Si le contacteur
est placé dans une autre position,
certains systèmes de sécurité du
véhicule seront désactivés et la
batterie se videra.
ATTENTION
Le fait de conduire avec le frein de
stationnement mis, entraîne une
usure excessive des plaquettes et des
garnitures de freins.
REMARQUE
Pour le stationnement dans la neige, se référer
à Conduite hivernale (page 4-11) concernant
l'utilisation du frein de stationnement.
Application du frein de stationnement
Appuyer sur la pédale de frein et tirer
fermement le levier de frein de
stationnement vers le haut de manière à
immobiliser le véhicule.
Pour relâcher le frein de stationnement
Appuyer sur la pédale de frein, puis tirer
le levier de frein de stationnement vers le
haut et appuyer sur le bouton de
dégagement. Tout en tenant le bouton,
abaisser le levier du frein de
stationnement complètement jusqu'à ce
qu'il soit en position relâchée.
Conduite de votre Mazda
Démarrage et conduite
5-7

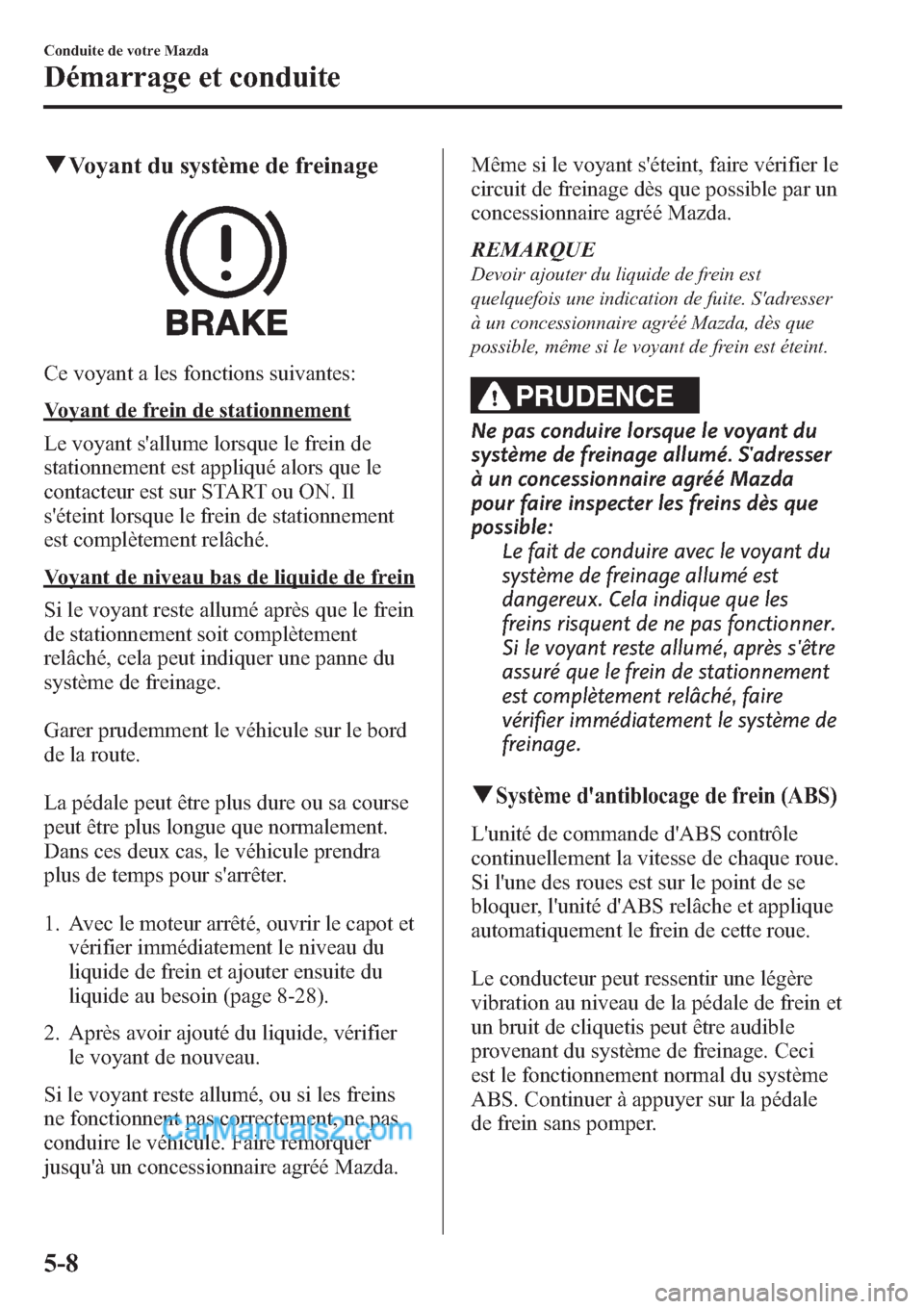

qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est appliqué alors que le
contacteur est sur START ou ON. Il
s'éteint lorsque le frein de stationnement
est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.
La pédale peut être plus dure ou sa course
peut être plus longue que normalement.
Dans ces deux cas, le véhicule prendra
plus de temps pour s'arrêter.
1. Avec le moteur arrêté, ouvrir le capot et
vérifier immédiatement le niveau du
liquide de frein et ajouter ensuite du
liquide au besoin (page 8-28).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite. S'adresser
à un concessionnaire agréé Mazda, dès que
possible, même si le voyant de frein est éteint.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
qSystème d'antiblocage de frein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.
Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci
est le fonctionnement normal du système
ABS. Continuer à appuyer sur la pédale
de frein sans pomper.
5-8
Conduite de votre Mazda
Démarrage et conduite

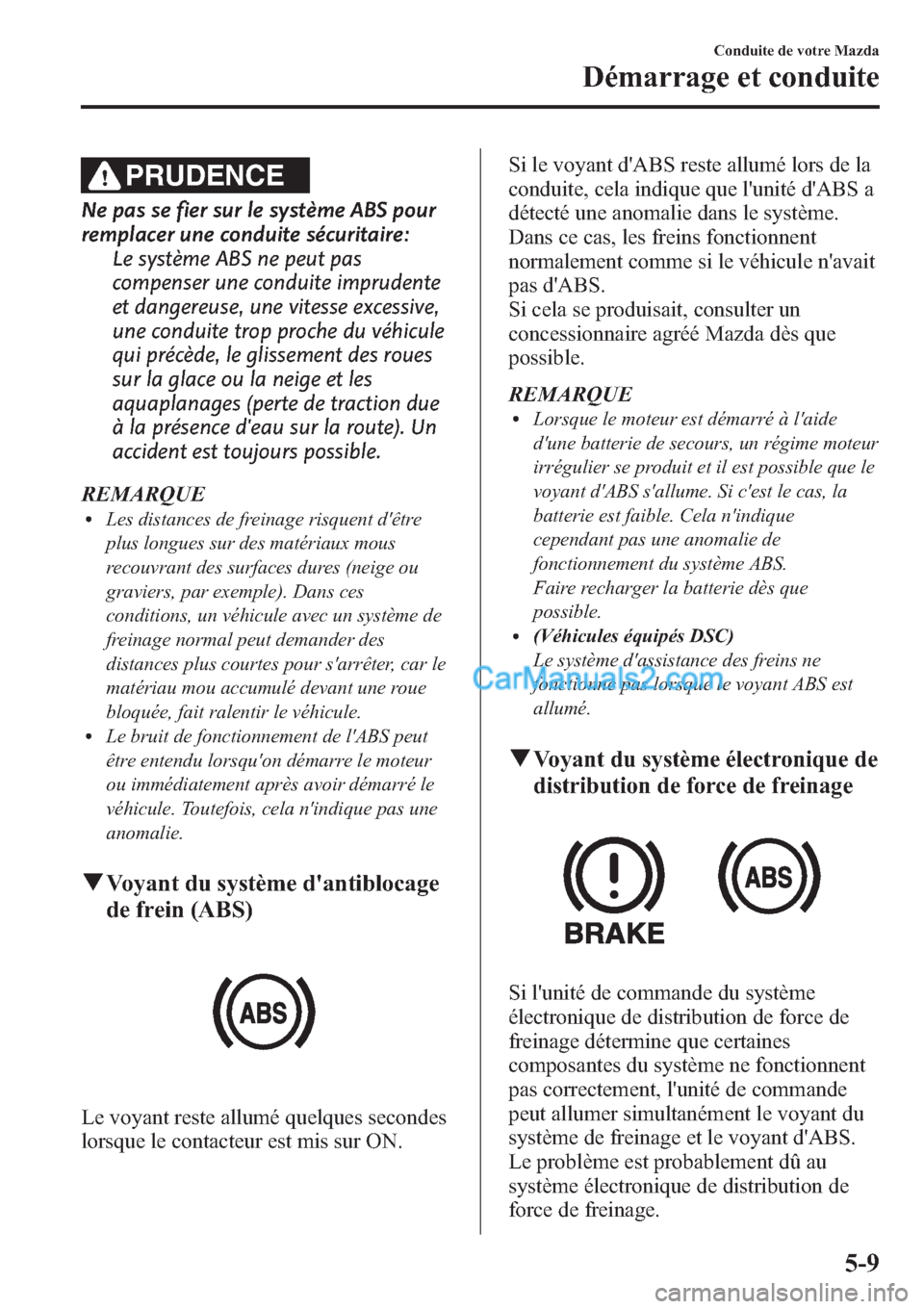

PRUDENCE
Ne pas se fier sur le système ABS pour
remplacer une conduite sécuritaire:
Le système ABS ne peut pas
compenser une conduite imprudente
et dangereuse, une vitesse excessive,
une conduite trop proche du véhicule
qui précède, le glissement des roues
sur la glace ou la neige et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible.
REMARQUE
lLes distances de freinage risquent d'être
plus longues sur des matériaux mous
recouvrant des surfaces dures (neige ou
graviers, par exemple). Dans ces
conditions, un véhicule avec un système de
freinage normal peut demander des
distances plus courtes pour s'arrêter, car le
matériau mou accumulé devant une roue
bloquée, fait ralentir le véhicule.
lLe bruit de fonctionnement de l'ABS peut
être entendu lorsqu'on démarre le moteur
ou immédiatement après avoir démarré le
véhicule. Toutefois, cela n'indique pas une
anomalie.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur ON.Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
lLorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique
cependant pas une anomalie de
fonctionnement du système ABS.
Faire recharger la batterie dès que
possible.
l(Véhicules équipés DSC)
Le système d'assistance des freins ne
fonctionne pas lorsque le voyant ABS est
allumé.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
Conduite de votre Mazda
Démarrage et conduite
5-9
