MAZDA MODEL MAZDASPEED 3 2013 Manuel du propriétaire (in French)

PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qAssistance des freins
En situations de freinage d'urgence,
lorsqu'il est nécessaire d'enfoncer la
pédale de frein avec une grande force, le
système d'assistance des freins améliore
les performances de freinage.
Lorsque la pédale de frein est enfoncée
fort ou rapidement, les freins sont
appliqués très fortement.REMARQUE
lLorsque la pédale de frein est enfoncée fort
ou rapidement à des vitesses plus élevées,
la pédale sera plus douce mais les freins
sont appliqués très fortement. Ceci est un
effet normal du fonctionnement de
l'assistance des freins et n'indique pas une
anomalie.
l(Véhicules non équipés DSC)
Lorsque la pédale de frein est enfoncée fort
ou rapidement à des vitesses plus élevées,
un bruit de déclic de l'unité de servofreins
peut être entendu. Ceci est un effet normal
de l'assistance des freins et n'indique pas
une anomalie.
l(Véhicules équipés DSC)
Lorsque la pédale de frein est enfoncée fort
ou est enfoncée plus rapidement, un bruit
de fonctionnement du moteur/pompe peut
être entendu. Ceci est un effet normal de
l'assistance des freins et n'indique pas une
anomalie.
lLe système d'assistance des freins ne
remplace pas la fonction de freinage
principale du véhicule.
5-10
Conduite de votre Mazda
Démarrage et conduite

Boîte de vitesses manuelle
qGrille de changement de la boîte
de vitesses manuelle
Boîte de vitesses 5 vitesses
Boîte de vitesses 6 vitessesPoint mort
Point mort
Ce véhicule est équipé d'une boîte de
vitesses manuelle à 5 rapports ou à 6
rapports. Le modèle de changement de
vitesses pour chacun des systèmes est
montré ci-dessus.
Enfoncer à fond la pédale d'embrayage en
passant les vitesses, puis la relâcher
lentement.
(Boîte de vitesses 5 vitesses)
Un dispositif de sécurité empêche que l'on
passe par erreur de cinquième (5) en
marche arrière (R). Le levier de
changement doit revenir au point mort
avant de pouvoir passer en marche arrière
(R).(Boîte de vitesses 6 vitesses)
Les véhicules dotés d'une boîte de vitesses
à 6 vitesses sont munis d'un dispositif qui
empêche d'engager la marche arrière (R)
par erreur. Pousser le levier de
changement vers le bas et passer à R.
PRUDENCE
Ne pas utiliser d'effet de frein moteur
soudain lors de la conduite sur des
surfaces glissantes ou à haute vitesse:
Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées
ou gelées ou lors de la conduite à
haute vitesse cause un effet de frein
moteur soudain qui est dangereux.
Le changement soudain de vitesse de
rotation des roues peut les faire
déraper. Ceci peut faire perdre le
contrôle du véhicule et causer un
accident.
S'assurer de mettre le levier sélecteur
en position 1 ou R et d'enclencher le
frein de stationnement avant de quitter
le véhicule:
Dans le cas contraire, le véhicule
pourrait se déplacer et causer un
accident.
Conduite de votre Mazda
Démarrage et conduite
5-11

ATTENTION
ØNe pas garder le pied sur la pédale
d'embrayage, sauf lors du passage
des vitesses. Ne pas utiliser
l'embrayage pour maintenir le
véhicule à l'arrêt sur une montée.
Garder le pied sur la pédale
d'embrayage causera une usure
prématurée et des dommages.
ØNe pas appliquer de force latérale
excessive sur le levier de
changement de vitesses lorsqu'on
passe de 5ème en 4ème vitesse.
Sinon, on risquerait de
sélectionner par erreur la 2ème
vitesse et d'endommager la boîte
de vitesses.
ØS'assurer que le véhicule est bien à
l'arrêt avant d'engager la marche
arrière (R).
Si la marche arrière (R) est
engagée alors que le véhicule se
déplace vers l'avant, cela risque
d'endommager la boîte de
vitesses.
REMARQUE
S'il est difficile de passer la marche arrière
(R), revenir au point mort, relâcher la pédale
d'embrayage et essayer de nouveau.
qRecommandations concernant le
passage des vitesses
Passage des rapports
Lors de l'accélération normale, les points
de passage suivants sont recommandés.
(MZR 2.0)
Rapport Vitesse du véhicule
De 1ère en
2ème21 km/h (13 mi/h)
De 2ème en
3ème39 km/h (24 mi/h)
De 3ème en
4ème55 km/h (34 mi/h)
De 4ème en
5ème79 km/h (49 mi/h)
(SKYACTIV-G 2.0)
Rapport Vitesse du véhicule
De 1ère en
2ème24 km/h (15 mi/h)
De 2ème en
3ème42 km/h (26 mi/h)
De 3ème en
4ème60 km/h (37 mi/h)
De 4ème en
5ème75 km/h (46 mi/h)
De 5ème en
6ème79 km/h (49 mi/h)
(MZR 2.3 DISI Turbo)
Rapport Vitesse du véhicule
De 1ère en
2ème24 km/h (15 mi/h)
De 2ème en
3ème40 km/h (25 mi/h)
De 3ème en
4ème65 km/h (40 mi/h)
De 4ème en
5ème73 km/h (45 mi/h)
De 5ème en
6ème81 km/h (50 mi/h)
5-12
Conduite de votre Mazda
Démarrage et conduite

(MZR 2.5)
Rapport Vitesse du véhicule
De 1ère en
2ème24 km/h (15 mi/h)
De 2ème en
3ème43 km/h (27 mi/h)
De 3ème en
4ème56 km/h (35 mi/h)
De 4ème en
5ème73 km/h (45 mi/h)
De 5ème en
6ème90 km/h (56 mi/h)
Pour croisière(MZR 2.0)
Rapport Vitesse du véhicule
De 1ère en
2ème18 km/h (11 mi/h)
De 2ème en
3ème29 km/h (18 mi/h)
De 3ème en
4ème47 km/h (29 mi/h)
De 4ème en
5ème68 km/h (42 mi/h)
(SKYACTIV-G 2.0)
Rapport Vitesse du véhicule
De 1ère en
2ème13 km/h (8 mi/h)
De 2ème en
3ème29 km/h (18 mi/h)
De 3ème en
4ème49 km/h (30 mi/h)
De 4ème en
5ème63 km/h (39 mi/h)
De 5ème en
6ème70 km/h (43 mi/h)(MZR 2.3 DISI Turbo)
Rapport Vitesse du véhicule
De 1ère en
2ème24 km/h (15 mi/h)
De 2ème en
3ème40 km/h (25 mi/h)
De 3ème en
4ème65 km/h (40 mi/h)
De 4ème en
5ème73 km/h (45 mi/h)
De 5ème en
6ème81 km/h (50 mi/h)
(MZR 2.5)
Rapport Vitesse du véhicule
De 1ère en
2ème16 km/h (10 mi/h)
De 2ème en
3ème32 km/h (20 mi/h)
De 3ème en
4ème49 km/h (30 mi/h)
De 4ème en
5ème60 km/h (37 mi/h)
De 5ème en
6ème71 km/h (44 mi/h)
Rétrogradation des rapports
Lorsque l'on doit ralentir dans un trafic
dense ou lors de la montée d'uneforte
côte, rétrograder avant de faire peiner le
moteur. Ceci évite que le moteur cale et
permet une meilleure accélération lorsque
plus de vitesse est nécessaire.
Lors de la descente d'unepente à forte
inclinaison, rétrograder pour maintenir
une vitesse sécuritaire et pour limiter
l'usure des freins.
Conduite de votre Mazda
Démarrage et conduite
5-13

Boîte de vitesses automatique
Indique qu'il faut appuyer sur la pédale de frein pour changer de plage
(le contacteur doit être placé sur la position ACC ou ON).
Indique que le levier sélecteur peut être déplacé librement à toute
position.
Positions de blocage:
REMARQUE
La Sport AT possède une option que ne possède pas la boîte de vitesses automatique traditionnelle -
l'option pour le conducteur de pouvoir choisir lui-même chaque rapport au lieu de laisser
entièrement le choix du changement de vitesses à la boîte de vitesses. Même si l'on a l'intention
d'utiliser les fonctions de boîte de vitesses automatique comme boîte automatique traditionnelle, il
faut aussi bien être conscient que l'on peut passer par mégarde en mode de changement de vitesses
manuel et qu'un rapport inadéquat pourra alors être conservé lorsque la vitesse du véhicule
augmente. Si l'on remarque que le régime du moteur augmente ou que le moteur s'emballe, vérifier si
l'on n'est pas passé par mégarde en mode de sélection manuelle des rapports (page 5-17).
5-14
Conduite de votre Mazda
Démarrage et conduite

qPlages de la boîte de vitesses
Le levier sélecteur doit être à la plage P ou
N pour pouvoir faire démarrer le moteur.
P (Stationnement)
La position de stationnement P, verrouille
la boîte de vitesses et évite que les roues
avant ne tournent.
PRUDENCE
Toujours mettre le levier sélecteur en
position P et appliquer le frein de
stationnement:
Le fait de mettre le levier sélecteur en
plage P seulement, sans utiliser le
frein de stationnement pour
maintenir le véhicule à l'arrêt est
dangereux. Si la plage P ne reste pas
engagée, le véhicule risque de se
déplacer et de causer un accident.
ATTENTION
ØLe fait de passer en plage P, N ou
R lorsque le véhicule est en
mouvement, peut endommager la
boîte de vitesses.
ØLe fait de passer à une plage de
conduite ou en marche arrière
lorsque le moteur tourne à un
régime plus rapide que le ralenti,
peut endommager la boîte de
vitesses.
R (Marche arrière)
En plage R, le véhicule se déplace vers
l'arrière. Le véhicule doit être arrêté avant
d'engager la plage R ou avant de passer à
une autre plage à partir de R, sauf dans
certaines occasions rares comme décrit
dans“Pour désembourber le véhicule”
(page 4-10).
N (Point mort)
En plage N, les roues et la boîte de
vitesses ne sont pas bloquées. Sur la
moindre pente, le véhicule roulera si le
frein de stationnement ou si les freins ne
sont pas appliqués.
PRUDENCE
Si le moteur tourne à un régime
supérieur au ralenti ne pas passer de la
plage N ou P à un rapport de conduite:
Il est dangereux de passer de la plage
N ou P à un rapport de conduite
lorsque le moteur tourne à un régime
supérieur au régime de ralenti. Le
véhicule pourrait se déplacer
brusquement et causer un accident
ou de graves blessures.
Ne pas passer à la plage N pendant la
conduite du véhicule:
Le passage à la plage N pendant la
conduite est dangereux. Le frein
moteur ne peut pas être appliqué lors
de la décélération ce qui peut causer
un accident ou de graves blessures.
ATTENTION
Ne pas passer à la plage N pendant
la conduite du véhicule. Cela risque
de causer des dommages à la boîte
de vitesses.
REMARQUE
Serrer le frein de stationnement ou appuyer
sur la pédale de frein avant de déplacer le
levier sélecteur depuis la position N afin
d'éviter que le véhicule ne se déplace
accidentellement.
Conduite de votre Mazda
Démarrage et conduite
5-15

D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à 5/6
*rapports.
* SKYACTIV-G 2.0
M (Manuelle)
M est la position pour le mode de
sélection manuelle des rapports. Les
rapports peuvent être sélectionnés à l'aide
du levier sélecteur.
Se référer à Mode de sélection manuelle
des rapports (page 5-17).
qChangement de vitesses adaptatif
actif (AAS)
Le Changement de vitesses adaptatif actif
(AAS) contrôle automatiquement les
points de changement de la boîte de
vitesses pour offrir l'adaptation optimale
aux conditions de la route et aux
opérations du conducteur. Ceci améliore
le confort de conduite.
(SKYACTIV-G 2.0)
La boîte de vitesses peut passer au mode
AAS lorsque le véhicule monte et descend
des pentes, aborde des virages ou si l'on
enfonce rapidement la pédale de
l'accélérateur tandis que le levier sélecteur
est en position D.
Selon les conditions de conduite et les
opérations du véhicule, il peut être
possible de changer de rapport, mais cela
n'indique pas une anomalie parce que le
mode AAS maintiendra la position de
rapport optimale.(Sauf SKYACTIV-G 2.0)
Si le conducteur accélère rapidement ou
accélère et décélère rapidement en
actionnant l'accélérateur et la pédale de
frein pendant une certaine période de
temps alors que le levier de sélecteur est
sur la position D, il est possible que le
mode AAS soit activé.
Dans les virages, le mode AAS
maintiendra le même rapport de vitesses
que celui auquel le véhicule se trouvait
avant d'entrer dans le virage, et on
accélérera donc en utilisant le même
rapport après être sorti du virage.
Le mode AAS maintiendra le rapport de
vitesses optimal et le conducteur pourra
alors remarquer que les vitesses ne
passent pas; toutefois, ceci n'est pas une
anomalie.
qSystème de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
3. Déplacer le levier sélecteur.
5-16
Conduite de votre Mazda
Démarrage et conduite

REMARQUElLorsque le contacteur est en position
d'arrêt, il n'est pas possible de mettre le
levier sélecteur en plage P.
lPour s'assurer que la boîte de vitesses est
en position de stationnement,la clé de
contact ne peut pas être retirée si le levier
sélecteur n'est pas en plage P.
l(Avec clé avancée)
Le contacteur ne peut pas être tourné de
ACC à OFF si le levier de changement n'est
pas en plage P.
qDéverrouillage d'urgence
Si le levier sélecteur ne peut pas être
déplacé de la plage P en utilisant la
méthode appropriée, maintenir la pédale
enfoncée.
1. Retirer le couvercle du dispositif de
déverrouillage à l'aide d'un tournevis à
tête plate enroulé dans un chiffon.
2. Introduire le tournevis et le pousser
vers le bas.
Couvercle
3. Déplacer le levier sélecteur.
4. Faire vérifier le système par un
concessionnaire agréé Mazda.
qMode de sélection manuelle des
rapports
Ce mode donne la sensation de conduire
un véhicule à boîte de vitesses manuelle,
en opérant le levier sélecteur pour
contrôler le régime du moteur et le couple
appliqué aux roues avant comme avec une
boîte de vitesses manuelles lorsque plus
de contrôle est requis.
Pour passer en mode de sélection
manuelle des rapports, déplacer le levier
de la plage D à la plage M.
REMARQUE
Le fait de passer en mode de sélection
manuelle des rapports pendant la conduite
n'endommagera pas la boîte de vitesses.
Pour revenir au mode de sélection
automatique des rapports, déplacer le
levier sélecteur de la plage M à la plage
D.
Conduite de votre Mazda
Démarrage et conduite
5-17

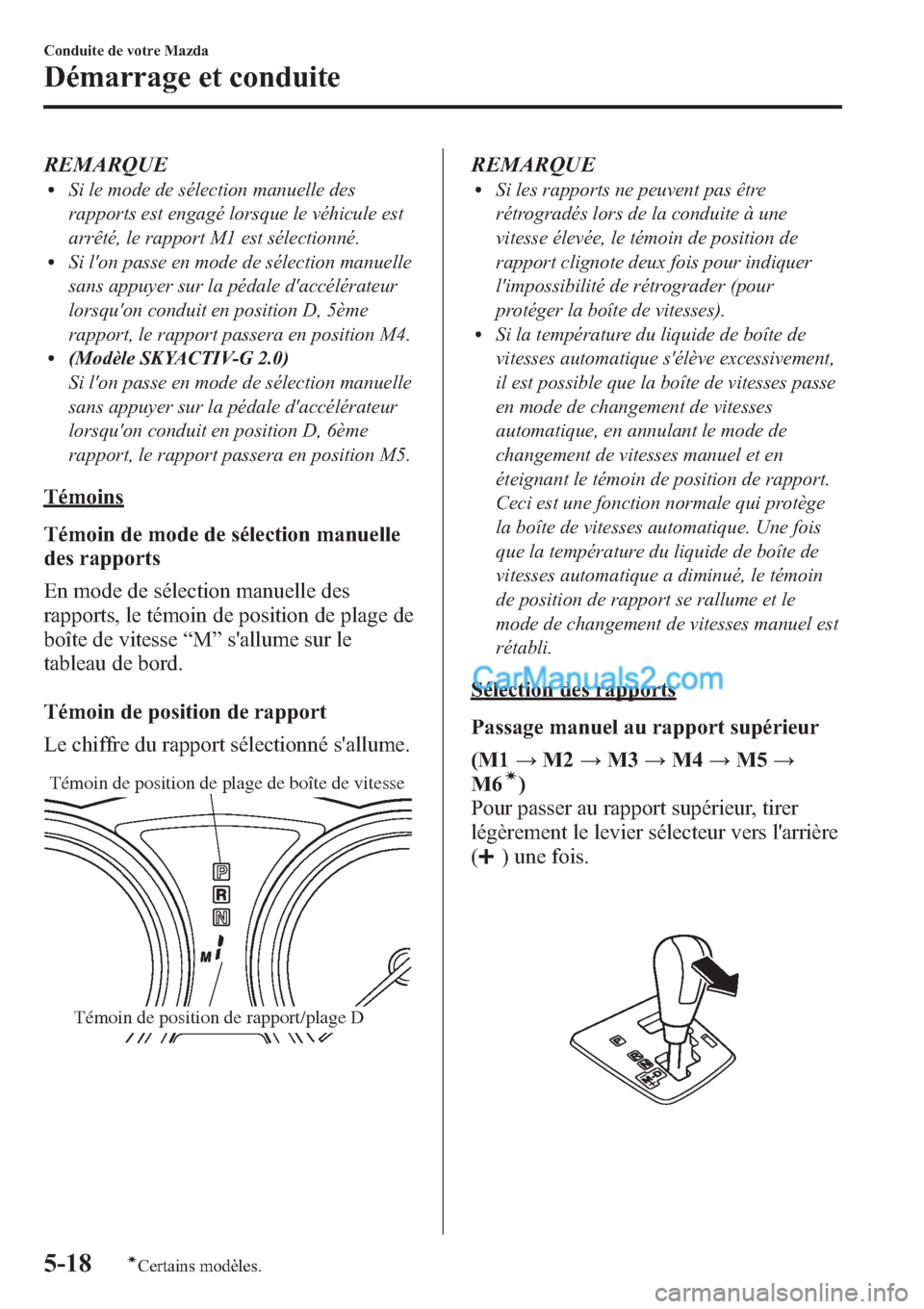

REMARQUElSi le mode de sélection manuelle des
rapports est engagé lorsque le véhicule est
arrêté, le rapport M1 est sélectionné.
lSi l'on passe en mode de sélection manuelle
sans appuyer sur la pédale d'accélérateur
lorsqu'on conduit en position D, 5ème
rapport, le rapport passera en position M4.
l(Modèle SKYACTIV-G 2.0)
Si l'on passe en mode de sélection manuelle
sans appuyer sur la pédale d'accélérateur
lorsqu'on conduit en position D, 6ème
rapport, le rapport passera en position M5.
Témoins
Témoin de mode de sélection manuelle
des rapports
En mode de sélection manuelle des
rapports, le témoin de position de plage de
boîte de vitesse“M”s'allume sur le
tableau de bord.
Témoin de position de rapport
Le chiffre du rapport sélectionné s'allume.
Témoin de position de plage de boîte de vitesse
Témoin de position de rapport/plage D
REMARQUElSi les rapports ne peuvent pas être
rétrogradés lors de la conduite à une
vitesse élevée, le témoin de position de
rapport clignote deux fois pour indiquer
l'impossibilité de rétrograder (pour
protéger la boîte de vitesses).
lSi la température du liquide de boîte de
vitesses automatique s'élève excessivement,
il est possible que la boîte de vitesses passe
en mode de changement de vitesses
automatique, en annulant le mode de
changement de vitesses manuel et en
éteignant le témoin de position de rapport.
Ceci est une fonction normale qui protège
la boîte de vitesses automatique. Une fois
que la température du liquide de boîte de
vitesses automatique a diminué, le témoin
de position de rapport se rallume et le
mode de changement de vitesses manuel est
rétabli.
Sélection des rapports
Passage manuel au rapport supérieur
(M1→M2→M3→M4→M5→
M6
í)
Pour passer au rapport supérieur, tirer
légèrement le levier sélecteur vers l'arrière
(
) une fois.
5-18
Conduite de votre Mazda
íCertains modèles.
Démarrage et conduite

REMARQUElLorsque vous conduisez lentement, les
vitesses ne peuvent pas être décalées vers le
haut.
lEn mode de sélection manuelle des
rapports, les rapports ne sont pas
sélectionnés automatiquement. Ne pas
pousser le régime moteur jusqu'à la ZONE
ROUGE du compte-tours. Si l'aiguille du
compte-tours entre dans la ZONE ROUGE,
un effet de frein moteur peut être ressenti,
car l'alimentation en carburant du moteur
est coupée afin de protéger celui-ci. Ceci
n'indique pas une anomalie.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule (sauf
M2→M1).
Rétrogradation manuelle
(M6
í→M5→M4→M3→M2→
M1)
Pour rétrograder au rapport inférieur,
pousser légèrement le levier sélecteur vers
l'avant (
) une fois.
PRUDENCE
Ne pas utiliser le frein moteur lors de la
conduite sur des surfaces glissantes ou
à haute vitesse:
Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées
ou gelées ou lors de la conduite à
haute vitesse cause un effet de frein
moteur soudain qui est dangereux.
Le changement soudain de vitesse de
rotation des roues peut les faire
déraper. Ceci peut faire perdre le
contrôle du véhicule et causer un
accident.
REMARQUE
lA vitesses élevées, les rapports inférieurs
peuvent ne pas être sélectionnés.
lA la décélération, les rapports peuvent
rétrograder automatiquement suivant la
vitesse du véhicule.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule (sauf
M2→M1).
Mode fixe de second rapport
Lorsque le levier sélecteur est tiré vers
l'arrière (
) alors que le véhicule est
arrêté ou conduit aux vitesses suivantes, la
boîte de vitesses est établie en mode fixe
de second rapport.
Modèle SKYACTIV-G 2.0:
10,1 km/h (6,27 mi/h) ou moins
Modèle MZR 2.0, MZR 2.5:
12 km/h (7,5 mi/h) ou moins
Conduite de votre Mazda
Démarrage et conduite
5-19íCertains modèles.
