補助 MAZDA MODEL MPV 2008 取扱説明書 (in Japanese)

Black plate (188,1)
電源ポジション
(エンジンスイッチ)
アドバンストキー装備車
アドバンストキーレス機能を使ってエン
ジンをかけるときは107ページの｢エンジ
ンの始動｣をお読みください。
キー(補助キー)を使ってエンジンをかける
ときは､次の操作を行なってください。
補助キーをアドバンストキーから取りは
ずします。
→112ページ「補助キー機能」
スタートノブをエンジンスイッチから取
りはずします。
スタートノブは左右両側のボタンを押
したまま手前に引くと､取りはずすこ
とができます。
補助キーをエンジンスイッチへ差し込み
ます。
各位置の働き
アドバンストキー
装備車
アドバンストキー
非装備車
OFF/
LOCKOFF/
LOCK
※印字(刻印)は実際の車両と異なる場合が
あります。
電源
ポジション
(エンジン
スイッチ)働き
OFF/LOCK電源OFFの状態
キーまたは補助キー(エンジ
ンスイッチ)を抜き差しでき
る位置
ACCエンジン停止時に､オーディ
オなどが使用できる位置
ONエンジン回転中の位置
STARTエンジンを始動する位置
188
MPV_Ｌチ_初版188ページ
2014年7月31日10:40 AM
Form No.Ｌチ
運転装置の使いかた
3.操作と取り扱い

Black plate (189,1)

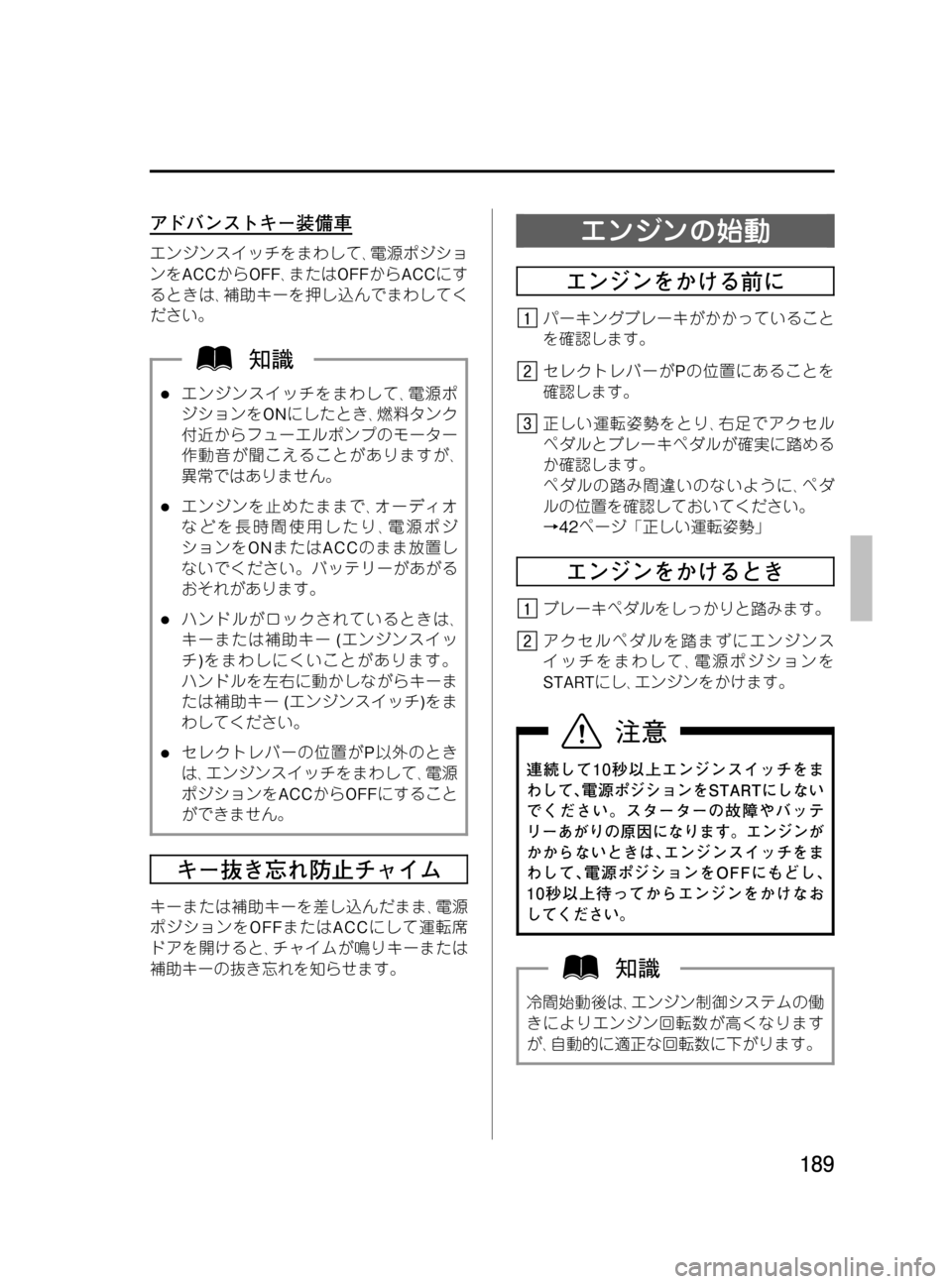

アドバンストキー装備車
エンジンスイッチをまわして､電源ポジショ
ンをACCからOFF､またはOFFからACCにす
るときは､補助キーを押し込んでまわしてく
ださい。
lエンジンスイッチをまわして､電源ポ
ジションをONにしたとき､燃料タンク
付近からフューエルポンプのモーター
作動音が聞こえることがありますが､
異常ではありません。
lエンジンを止めたままで､オーディオ
などを長時間使用したり､電源ポジ
ションをONまたはACCのまま放置し
ないでください。バッテリーがあがる
おそれがあります。
lハンドルがロックされているときは､
キーまたは補助キー(エンジンスイッ
チ)をまわしにくいことがあります。
ハンドルを左右に動かしながらキーま
たは補助キー(エンジンスイッチ)をま
わしてください。
lセレクトレバーの位置がP以外のとき
は､エンジンスイッチをまわして､電源
ポジションをACCからOFFにすること
ができません。
キー抜き忘れ防止チャイム
キーまたは補助キーを差し込んだまま､電源
ポジションをOFFまたはACCにして運転席
ドアを開けると､チャイムが鳴りキーまたは
補助キーの抜き忘れを知らせます。
エンジンの始動
エンジンをかける前に
パーキングブレーキがかかっていること
を確認します。
セレクトレバーがPの位置にあることを
確認します。
正しい運転姿勢をとり､右足でアクセル
ペダルとブレーキペダルが確実に踏める
か確認します。
ペダルの踏み間違いのないように､ペダ
ルの位置を確認しておいてください。
→42ページ「正しい運転姿勢」
エンジンをかけるとき
ブレーキペダルをしっかりと踏みます。
アクセルペダルを踏まずにエンジンス
イッチをまわして､電源ポジションを
STARTにし､エンジンをかけます。
連続して10秒以上エンジンスイッチをま
わして､電源ポジションをSTARTにしない
でください。スターターの故障やバッテ
リーあがりの原因になります。エンジンが
かからないときは､エンジンスイッチをま
わして､電源ポジションをOFFにもどし､
10秒以上待ってからエンジンをかけなお
してください。
冷間始動後は､エンジン制御システムの働
きによりエンジン回転数が高くなります
が､自動的に適正な回転数に下がります。
189
MPV_Ｌチ_初版189ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (203,1)

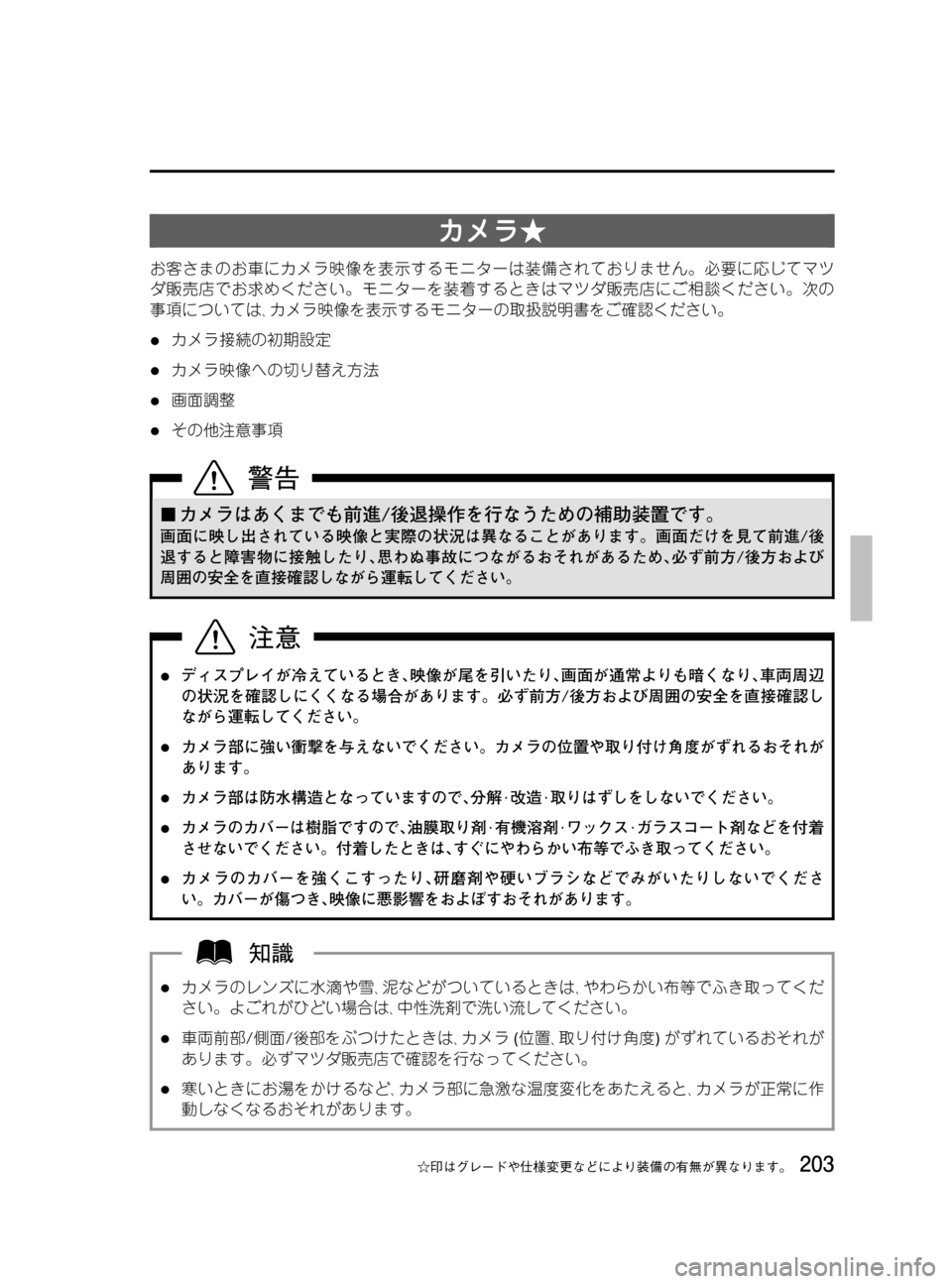

カメラ★
お客さまのお車にカメラ映像を表示するモニターは装備されておりません。必要に応じてマツ
ダ販売店でお求めください。モニターを装着するときはマツダ販売店にご相談ください。次の
事項については､カメラ映像を表示するモニターの取扱説明書をご確認ください。
lカメラ接続の初期設定
lカメラ映像への切り替え方法
l画面調整
lその他注意事項
¢カメラはあくまでも前進/後退操作を行なうための補助装置です。
画面に映し出されている映像と実際の状況は異なることがあります。画面だけを見て前進/後
退すると障害物に接触したり､思わぬ事故につながるおそれがあるため､必ず前方/後方および
周囲の安全を直接確認しながら運転してください。
lディスプレイが冷えているとき､映像が尾を引いたり､画面が通常よりも暗くなり､車両周辺
の状況を確認しにくくなる場合があります。必ず前方/後方および周囲の安全を直接確認し
ながら運転してください。
lカメラ部に強い衝撃を与えないでください。カメラの位置や取り付け角度がずれるおそれが
あります。
lカメラ部は防水構造となっていますので､分解·改造·取りはずしをしないでください。
lカメラのカバーは樹脂ですので､油膜取り剤·有機溶剤·ワックス·ガラスコート剤などを付着
させないでください。付着したときは､すぐにやわらかい布等でふき取ってください。
lカメラのカバーを強くこすったり､研磨剤や硬いブラシなどでみがいたりしないでくださ
い。カバーが傷つき､映像に悪影響をおよぼすおそれがあります。
lカメラのレンズに水滴や雪､泥などがついているときは､やわらかい布等でふき取ってくだ
さい。よごれがひどい場合は､中性洗剤で洗い流してください。
l車両前部/側面/後部をぶつけたときは､カメラ(位置､取り付け角度)がずれているおそれが
あります。必ずマツダ販売店で確認を行なってください。
l寒いときにお湯をかけるなど､カメラ部に急激な温度変化をあたえると､カメラが正常に作
動しなくなるおそれがあります。
203☆印はグレードや仕様変更などにより装備の有無が異なります。
MPV_Ｌチ_初版203ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (205,1)

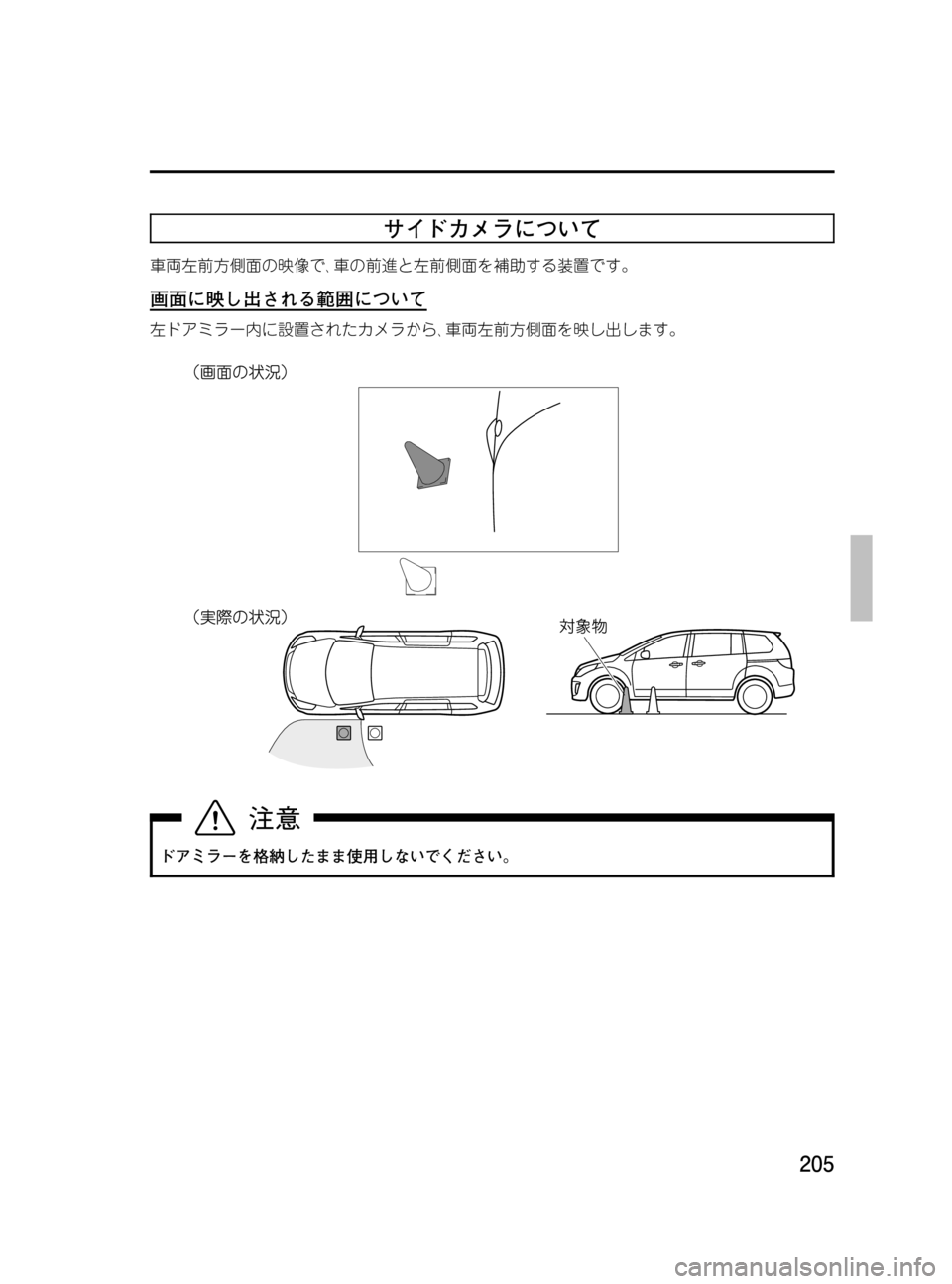

サイドカメラについて
車両左前方側面の映像で､車の前進と左前側面を補助する装置です。
画面に映し出される範囲について
左ドアミラー内に設置されたカメラから､車両左前方側面を映し出します。
ドアミラーを格納したまま使用しないでください。
205
MPV_Ｌチ_初版205ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (209,1)

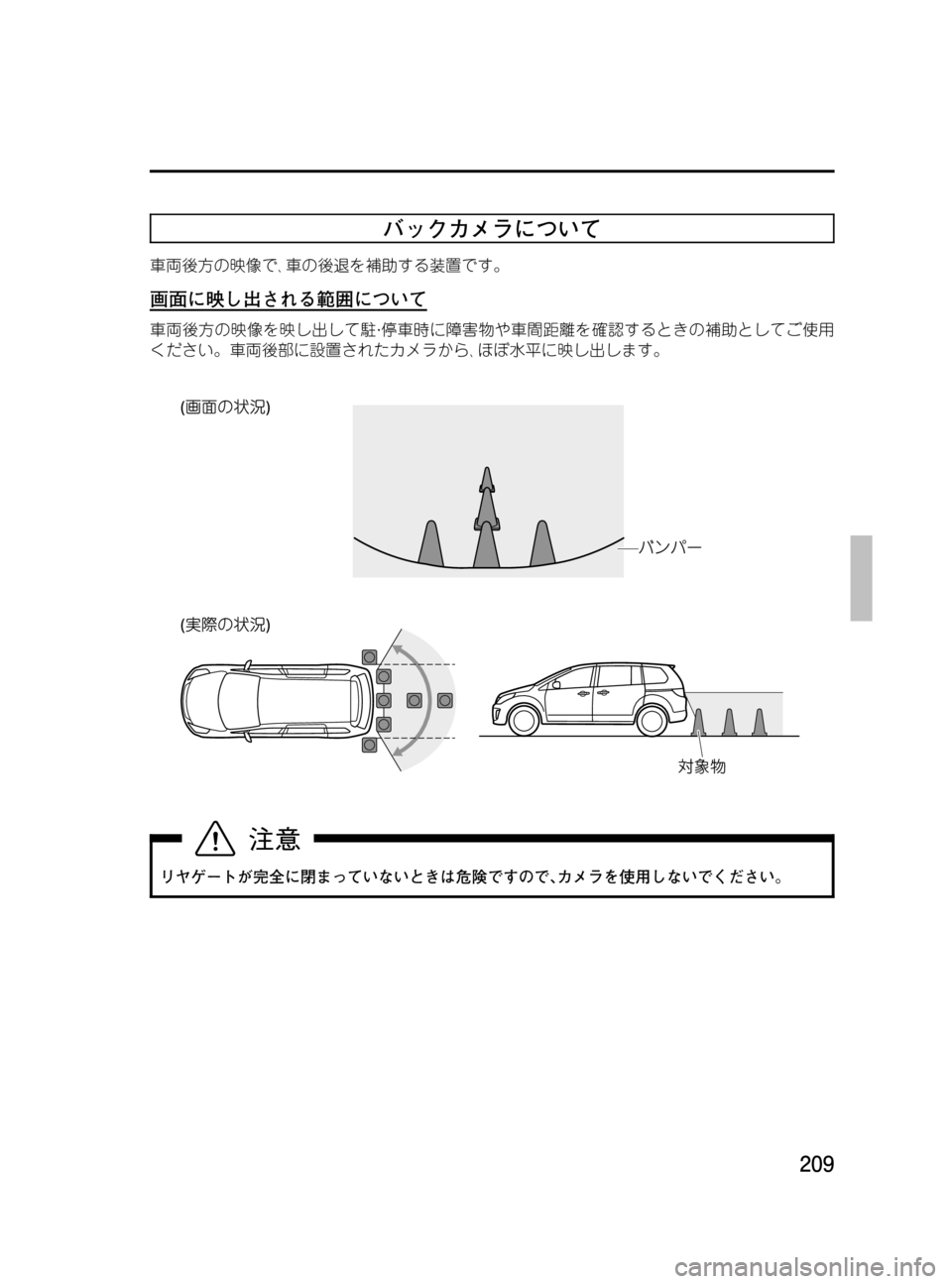

バックカメラについて
車両後方の映像で､車の後退を補助する装置です。
画面に映し出される範囲について
車両後方の映像を映し出して駐·停車時に障害物や車間距離を確認するときの補助としてご使用
ください。車両後部に設置されたカメラから､ほぼ水平に映し出します。
リヤゲートが完全に閉まっていないときは危険ですので､カメラを使用しないでください。
209
MPV_Ｌチ_初版209ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (229,1)

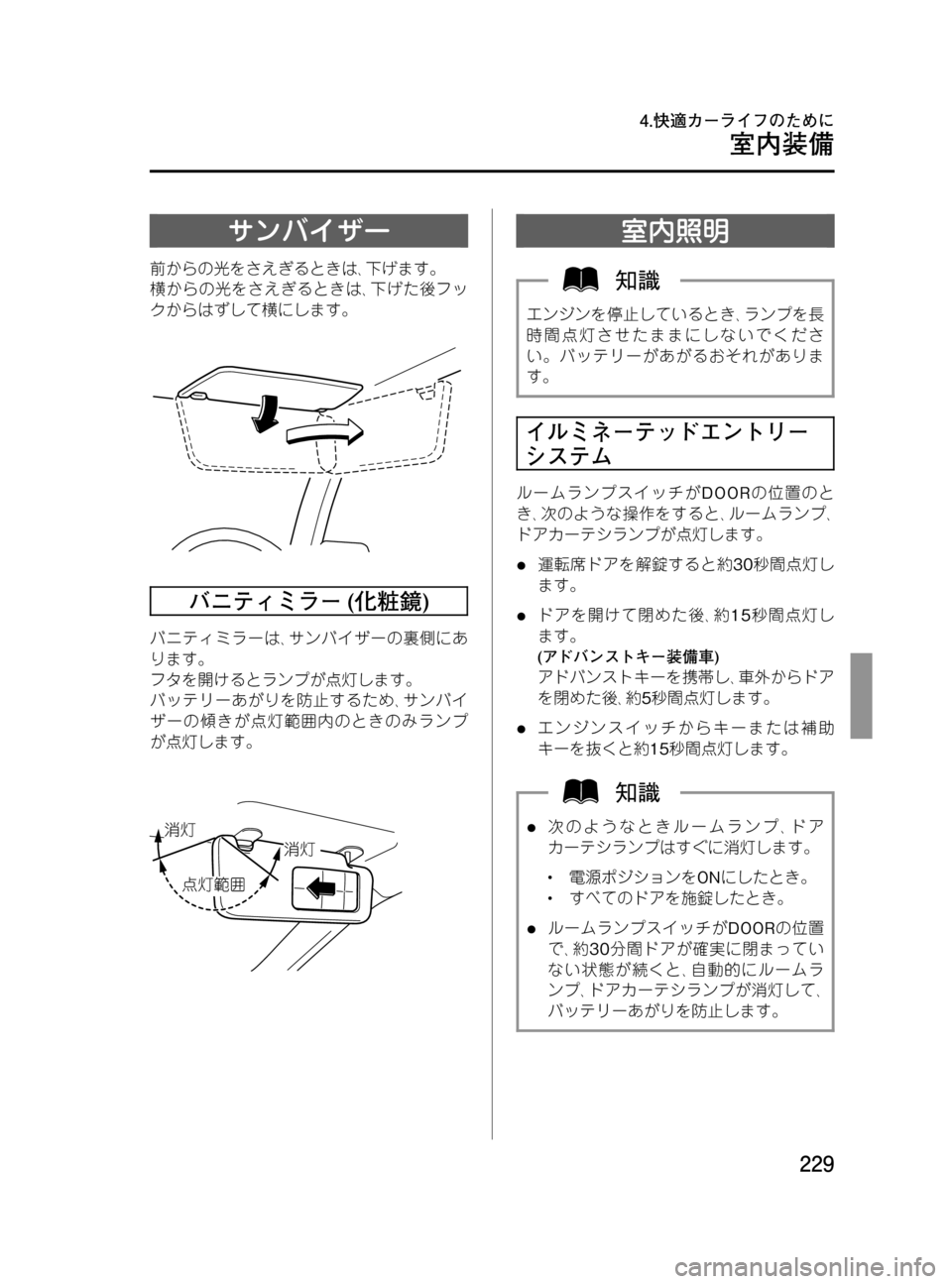

サンバイザー
前からの光をさえぎるときは､下げます。
横からの光をさえぎるときは､下げた後フッ
クからはずして横にします。
バニティミラー(化粧鏡)
バニティミラーは､サンバイザーの裏側にあ
ります。
フタを開けるとランプが点灯します。
バッテリーあがりを防止するため､サンバイ
ザーの傾きが点灯範囲内のときのみランプ
が点灯します。
–.
–.
P.%¸Ð
室内照明
エンジンを停止しているとき､ランプを長
時間点灯させたままにしないでくださ
い。バッテリーがあがるおそれがありま
す。
イルミネーテッドエントリー
システム
ルームランプスイッチがDOORの位置のと
き､次のような操作をすると､ルームランプ､
ドアカーテシランプが点灯します。
l運転席ドアを解錠すると約30秒間点灯し
ます。
lドアを開けて閉めた後､約15秒間点灯し
ます。
(アドバンストキー装備車)
アドバンストキーを携帯し､車外からドア
を閉めた後､約5秒間点灯します。
lエンジンスイッチからキーまたは補助
キーを抜くと約15秒間点灯します。
l次のようなときルームランプ､ドア
カーテシランプはすぐに消灯します。
l電源ポジションをONにしたとき。lすべてのドアを施錠したとき。
lルームランプスイッチがDOORの位置
で､約30分間ドアが確実に閉まってい
ない状態が続くと､自動的にルームラ
ンプ､ドアカーテシランプが消灯して､
バッテリーあがりを防止します。
229
MPV_Ｌチ_初版229ページ
2014年7月31日10:40 AM
Form No.Ｌチ
室内装備
4.快適カーライフのために

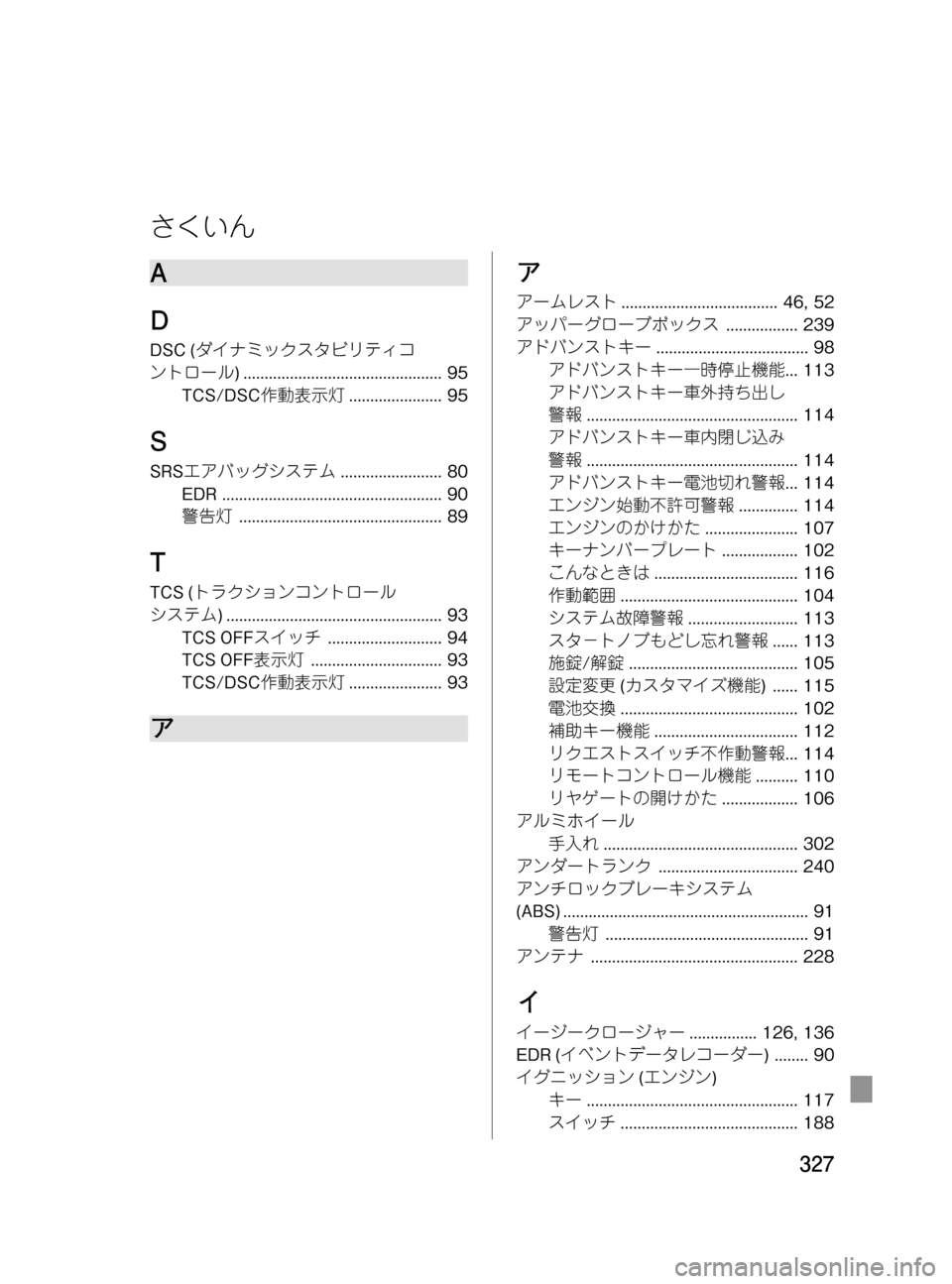

Black plate (327,1)
A
D
DSC (ダイナミックスタビリティコ
ントロール) ............................................... 95
TCS/DSC作動表示灯...................... 95
S
SRSエアバッグシステム........................ 80
EDR .................................................... 90
警告灯................................................ 89
T
TCS (トラクションコントロール
システム) ................................................... 93
TCS OFFスイッチ........................... 94
TCS OFF表示灯............................... 93
TCS/DSC作動表示灯...................... 93
アア
アームレスト..................................... 46, 52
アッパーグローブボックス................. 239
アドバンストキー.................................... 98
アドバンストキー一時停止機能... 113
アドバンストキー車外持ち出し
警報.................................................. 114
アドバンストキー車内閉じ込み
警報.................................................. 114
アドバンストキー電池切れ警報... 114
エンジン始動不許可警報.............. 114
エンジンのかけかた...................... 107
キーナンバープレート.................. 102
こんなときは.................................. 116
作動範囲.......................................... 104
システム故障警報.......................... 113
スタ－トノブもどし忘れ警報...... 113
施錠/解錠........................................ 105
設定変更(カスタマイズ機能) ...... 115
電池交換.......................................... 102
補助キー機能
.................................. 112
リクエストスイッチ不作動警報... 114
リモートコントロール機能.......... 110
リヤゲートの開けかた.................. 106
アルミホイール
手入れ.............................................. 302
アンダートランク................................. 240
アンチロックブレーキシステム
(ABS) .......................................................... 91
警告灯................................................ 91
アンテナ................................................. 228
イ
イージークロージャー................ 126, 136
EDR (イベントデータレコーダー) ........ 90
イグニッション(エンジン)
キー.................................................. 117
スイッチ.......................................... 188
327
MPV_Ｌチ_初版327ページ
2014年7月31日10:41 AM
Form No.Ｌチ
さくいん
