service MAZDA MODEL MX-5 2006 Manuel du propriétaire (in French)

Black plate (240,1)

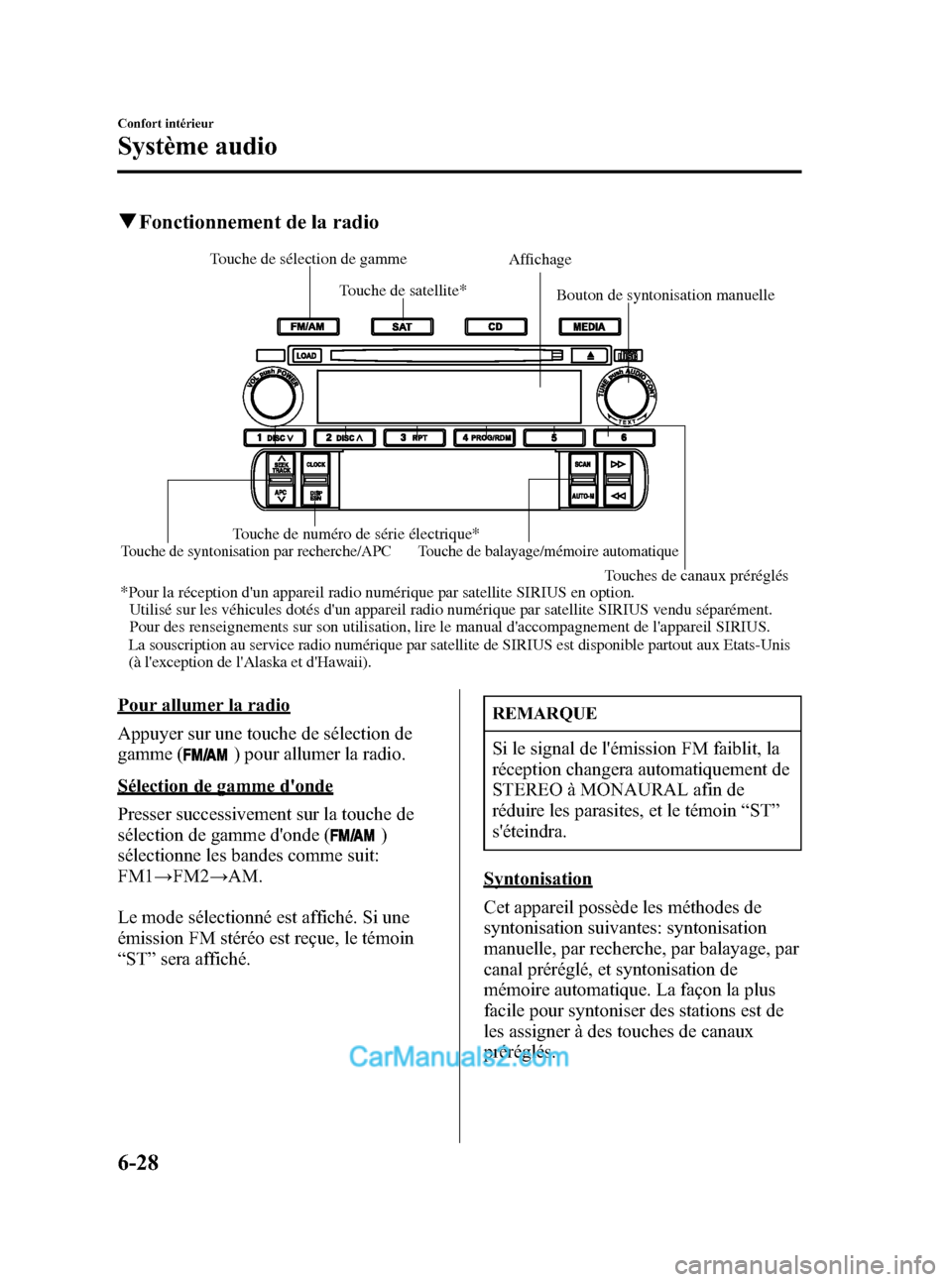

qFonctionnement de la radio
Touche de sélection de gammeAffichage
Bouton de syntonisation manuelle
Touches de canaux préréglés
Touche de satellite*
Touche de numéro de série électrique*
Touche de balayage/mémoire automatique Touche de syntonisation par recherche/APC
*Pour la réception d'un appareil radio numérique par satellite SIRIUS en option.
Utilisé sur les véhicules dotés d'un appareil radio numérique par satellite SIRIUS vendu séparément.
Pour des renseignements sur son utilisation, lire le manual d'accompagnement de l'appareil SIRIUS.
La souscription au service radio numérique par satellite de SIRIUS est disponible partout aux Etats-Unis
(à l'exce
ption de l'Alaska et d'Hawaii).
Pour allumer la radio
Appuyer sur une touche de sélection de
gamme (
) pour allumer la radio.
Sélection de gamme d'onde
Presser successivement sur la touche de
sélection de gamme d'onde (
)
sélectionne les bandes comme suit:
FM1→FM2→AM.
Le mode sélectionné est affiché. Si une
émission FM stéréo est reçue, le témoin
“ST”sera affiché.
REMARQUE
Si le signal de l'émission FM faiblit, la
réception changera automatiquement de
STEREO à MONAURAL afin de
réduire les parasites, et le témoin“ST”
s'éteindra.
Syntonisation
Cet appareil possède les méthodes de
syntonisation suivantes: syntonisation
manuelle, par recherche, par balayage, par
canal préréglé, et syntonisation de
mémoire automatique. La façon la plus
facile pour syntoniser des stations est de
les assigner à des touches de canaux
préréglés.
6-28
Confort intérieur
Système audio
MX-5_8U36-EC-05F_Edition2 Page240
Friday, June 17 2005 6:19 PM
Form No.8U36-EC-05F

Black plate (255,1)
Certification de sécurité
Ce lecteur de disques compacts est manufacturé et testé pour répondre à des normes de
sécurité rigoureuses. Il répond aux exigences du FCC et est conforme aux standards de
performance sécuritaire du Department of Health and Human Services des Etats-Unis.
ATTENTION
lCe lecteur de disques compacts ne doit pas être réglé ou réparé par une personne autre
qu'un personnel d'entretien qualifié.
Si une réparation est requise, s'adresser à un concessionnaire agréé Mazda.
lL'utilisation des commandes et réglages ou une utilisation autre que celles décrites
dans ce manuel peut causer l'exposition dangereuse au laser. Ne jamais faire
fonctionner le lecteur de disques compacts avec le boîtier ouvert.
lLes changements ou modifications non spécifiquement approuvés par les parties
responsables du contrôle de conformité peuvent annuler le droit de l'utilisateur de
faire fonctionner cet appareil.
REMARQUE
Pour la section du lecteur de disques compacts:
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement
étant sujet aux deux conditions suivantes: (1) cet appareil ne doit pas causer
d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues,
incluant celles qui risquent de causer un mauvais fonctionnement.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil
numérique de classe B, en accord avec la partie 15 de la Réglementation FCC. Ces
limites sont conçues pour donner une protection adéquate contre les interférences lors
d'une installation résidentielle. Cet appareil génère, utilise et peut radier une énergie de
fréquence radio et, s'il n'est pas installé et utilisé suivant les instructions, peut causer des
interférences nuisibles aux communications radio. Cependant, il n'est pas garanti
qu'aucune interférence ne se produira lors d'une installation particulière.
Confort intérieur
Système audio
6-43
MX-5_8U36-EC-05F_Edition2 Page255
Friday, June 17 2005 6:19 PM
Form No.8U36-EC-05F

Black plate (290,1)
Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. Toutes les lois
gouvernementales et locales doivent être
respectées.
Un véhicule doit être remorqué avec les
roues arrière soulevées du sol. Si cela n'est
pas possible en raison de dommages
excessifs ou autres conditions, utiliser des
chariots porte-roues.
Chariots
porte-roues
ATTENTION
Ne pas remorquer le véhicule vers
l'avant avec les roues motrices au sol.
Cela risque de causer des dommages
internes à la boîte de vitesses.
ATTENTION
Ne pas utiliser un équipement de
remorquage de type à câble. Cela risque
d'endommager le véhicule. Utiliser un
système à prise sous roues ou un
camion à plate-forme.
7-28
En cas d'urgence
Remorquage d'urgence
MX-5_8U36-EC-05F_Edition2 Page290
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (310,1)
La désignation de qualité“SL”ou
“ILSAC”doit être indiquée sur l'étiquette.
5W-20
120 100 80
60 40
20
0 –20
50 40 30
20 10
0 –10
–20 –30
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Plein
Correct
Niveau bas
5. Retirer à nouveau la jauge et vérifier le
niveau.
Il est adéquat s'il se trouve entre
“Niveau bas”et“Plein”.
Mais s'il est près ou plus bas que
“Niveau bas”, ajouter assez d'huile
pour porter le niveau à“Plein”.
ATTENTION
Ne dépasser pas le niveau“Plein”. Cela
risque d'endommager le moteur.
6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
La distance entre“Niveau bas”et“Plein”
sur la jauge correspond à:
Volume maximal d'huile
Litre (US qt, Imp qt) 0,75 (0,79, 0,66)
qChangement de l'huile moteur et
du filtre
Changer l'huile moteur et le filtre à huile
suivant le tableau d'entretien périodique
(page 8-3).
Pour la protection de l'environnement
apporter les huiles usées à un centre de
recyclage. Pour plus de détails s'adresser à
une station service ou à un
concessionnaire agréé Mazda.
8-16
Entretien
Entretien réalisable par le propriétaire
MX-5_8U36-EC-05F_Edition2 Page310
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (358,1)
Assistance à la clientèle (Etats-Unis)
Votre satisfaction complète et permanente est notre affaire. Nous sommes ici pour vous
servir. Tous les concessionnaires agréés Mazda possèdent les connaissances et l'outillage
nécessaires pour maintenir votre véhicule en parfait état.
Si vous avez des questions ou des recommandations sur comment améliorer le service de
votre véhicule Mazda ou le service offert par le personnel d'un concessionnaire Mazda,
nous vous recommandons de suivre les étapes suivantes:
REMARQUE
S'il est nécessaire de faire modifier les composants ou le système de câblage du système
de retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certifié, contacter un concessionnaire agréé Mazda.
qETAPE 1: Adressez-vous à votre concessionnaire Mazda
Discutez de la situation avec un concessionnaire agréé Mazda. Ceci est l'approche la
meilleure et la plus rapide pour régler un problème. Si votre problème n'a pas été réglé par
le DEPARTEMENT DU SERVICE A LA CLIENTELE, le DEPARTEMENT DES
VENTES, le DEPARTEMENT DU SERVICE ou le GERANT DES PIECES, veuillez
alors contacter le DIRECTEUR GENERAL ou le PROPRIETAIRE de l'établissement.
qETAPE 2: Adressez-vous à Mazda Amérique du Nord
Si pour n'importe quelle raison vous avez encore besoin d'aide après avoir contacté la
direction de votre concessionnaire, vous pouvez contacter Mazda Amérique du Nord d'une
des manières suivantes.
Visiter : www.mazdaUSA.com
Les réponses à beaucoup de questions, incluant comment localiser ou entrer en contact
avec un concessionnaire Mazda local aux États-Unis, peuvent y être trouvées.
Courriel: cliquer sur“Contact Us”au bas de la page à www.mazdaUSA.com
En téléphonant au:1 (800) 222-5500
9-2
Informations à la clientèle et signalement des problèmes de sécurité
Assistance à la clientèle
MX-5_8U36-EC-05F_Edition2 Page358
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (360,1)
Assistance à la clientèle (Canada)
qProcessus de révision“satisfaction-client”
Votre entière satisfaction est des plus importante pour Mazda. Tous les concessionnaires
agréés Mazda possèdent les connaissances et l'outillage nécessaires pour maintenir votre
véhicule en parfait état. D'après notre expérience, toute question, problème ou plainte
concernant le fonctionnement de votre Mazda ou toute autre transaction de service en
général sont le plus efficacement réglés par votre concessionnaire. Si la procédure normale
du concessionnaire ne suffit pas à vous donner satisfaction, nous vous recommandons de
suivre les étapes suivantes:
qETAPE 1: Adressez-vous à votre concessionnaire Mazda
Expliquez votre problème à un membre de la direction du concessionnaire. Si le problème
a déjà été présenté au gérant du service, entrez en contact avec le propriétaire ou le gérant
général de l'établissement.
qETAPE 2: Adressez-vous au bureau régional Mazda
Si vous nécessitez plus d'aide, demandez au gérant du service du concessionnaire de vous
mettre en contact avec le représentant local de Mazda pour le service. Ou contactez le
bureau régional de Mazda Canada Inc. pour de tels arrangements. L'adresse et le numéro de
téléphone des bureaux régionaux sont indiqués (page 9-6).
qETAPE 3: Adressez-vous au département des relations publiques de Mazda
Si vous n'êtes pas complètement satisfait, contactez le département des relations publiques,
Mazda Canada Inc., 55 Vogell Road, Richmond Hill, Ontario, L4B 3K5 Canada, Tél.: 1
(800) 263-4680.
Donnez-leur les renseignements suivants:
1. Votre nom, adresse et numéro de téléphone.
2. L'année et le modèle du véhicule.
3. Le numéro d'identification du véhicule (VIN). Voir les pages“Etiquettes d'informations
sur le véhicule”de la section 10 de ce manuel pour l'emplacement de ce numéro.
4. La date d'achat.
5. Le kilométrage actuel.
6. Le nom et l'emplacement du concessionnaire.
7. La nature de votre problème et/ou la cause de votre insatisfaction.
9-4
Informations à la clientèle et signalement des problèmes de sécurité
Assistance à la clientèle
MX-5_8U36-EC-05F_Edition2 Page360
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (361,1)
Le département, en collaboration avec le représentant local de Mazda pour le service,
examinera le cas pour déterminer si toutes les mesures ont été prises pour vous donner
satisfaction.
Vous devez néanmoins reconnaître que pour résoudre des problèmes au niveau du service,
il faut recourir dans la plupart des cas aux installations, personnel et outillage de votre
concessionnaire Mazda. Nous vous prions donc de suivre dans l'ordre indiqué, les trois
étapes mentionnées ci-dessus de manière à obtenir les meilleurs résultats possibles.
qProgramme médiation/arbitrage
Il peut y avoir des cas où le client peut ne pas obtenir satisfaction par le Programme
satisfaction client de Mazda. Si après avoir suivi toutes les étapes indiquées dans ce
manuel, votre problème n'est toujours pas résolu, vous avez un autre recours.
Mazda Canada Inc. participe à un programme d'arbitrage administré par le Programme
d'Arbitrage pour les véhicules automobiles du Canada (PAVAC). Le PAVAC vous indiquera
comment votre problème peut être revu et résolu par un arbitre dans le cadre d'un arbitrage
dont la décision sera définitive pour tous.
Votre complète satisfaction est le but de Mazda Canada Inc. et de nos concessionnaires.
La participation de Mazda au PAVAC est une contribution envers ce but. Le PAVAC est un
service gratuit. Les résultats de PAVAC sont rapides, équitables et finaux car la décision
rendue est définitive pour vous, le client et pour Mazda Canada Inc.
qProgramme d'Arbitrage pour les véhicules automobiles du Canada (PAVAC)
Si un problème particulier se présente pour lequel le client et Mazda, et/ou un de ses
concessionnaires ne peuvent pas atteindre une solution (acceptable par tous les intéressés),
le client peut requérir les services offerts par le Programme d'Arbitrage pour les véhicules
automobiles du Canada (PAVAC).
Le PAVAC utilise les services d'Administrateurs Provinciaux pou assister les clients avec le
programme et la préparation de leur audience d'arbitrage. Cependant, avant de vous
adresser au PAVAC, vous devez suivre les étapes de résolution de différents, décrites
précédemment, proposées par le manufacturier.
Informations à la clientèle et signalement des problèmes de sécurité
Assistance à la clientèle
9-5
MX-5_8U36-EC-05F_Edition2 Page361
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (363,1)
Assistance à la clientèle (Puerto Rico)
Votre satisfaction complète et permanente est notre affaire. C'est pourquoi tous les
concessionnaires agréés Mazda possèdent les connaissances et l'outillage nécessaires pour
maintenir votre véhicule en parfait état.
Si vous avez des questions ou des recommandations sur comment améliorer le service de
votre véhicule Mazda ou le service offert par le personnel d'un concessionnaire Mazda,
nous vous recommandons de suivre les étapes suivantes:
qETAPE 1
Discutez de la situation avec un concessionnaire agréé Mazda. Ceci est l'approche la
meilleure et la plus rapide pour régler un problème. Si votre problème n'a pas été réglé par
le DEPARTEMENT DU SERVICE A LA CLIENTELE, le DEPARTEMENT DES
VENTES, le DEPARTEMENT DU SERVICE ou le GERANT DES PIECES, veuillez
alors contacter le DIRECTEUR GENERAL ou le PROPRIETAIRE de l'établissement.
qETAPE 2
Si après avoir suivi l'ETAPE 1, vous pensez avoir besoin d'une assistance supplémentaire,
veuillez contacter le représentant local de Mazda (indiqué à la page suivante).
Veuillez nous fournir l'information suivante:
1. Votre nom, adresse et numéro de téléphone.
2. L'année et le modèle du véhicule.
3. Le numéro d'identification du véhicule (17 caractères, indiqué sur votre preuve
d'enregistrement et situé dans le coin supérieur du tableau de bord, du côté passager).
4. Date d'achat et kilométrage actuel.
5. Le nom et l'emplacement du concessionnaire.
6. Votre ou vos questions.
Informations à la clientèle et signalement des problèmes de sécurité
Assistance à la clientèle
9-7
MX-5_8U36-EC-05F_Edition2 Page363
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (402,1)
Spécifications
qMoteur
Dénomination Spécification
Type Double Act 16 soupapes 4 cylindres en ligne
Alésage et course 87,5 × 83,1 mm (3,44 × 3,27 po.)
Cylindrée 1.999 ml (1.999 cm
3, 122,0 cu po.)
Rapport de compression 10,8
qSystème électrique de la batterie
Dénomination Modèle
Batterie 12V-36AH/5HR
Alternateur 12 V - 100 A
Démarreur 12 V - 1,4 kW
Numéro des bougies L3G2 18 110
*1, L3Y1 18 110
Ecartement des électrodes de
bougies1,25―1,35 mm (0,050―0,053 po.)
*1 à l'usine
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela
risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et
platine.
qQualité des lubrifiants
Type de lubrifiant et classification
Huile moteur Se référer aux indices de viscosité SAE recommandés à la page 8-15.
Huile de boîte de vitesses manuelleToute températureAPI Service GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10°C
(50°F)API Service GL-4 ou GL-5
SAE 80W-90
Liquide de boîte de vitesses
automatiqueATF M-V
Liquide de direction assistée ATF M-III ou l'équivalent (ex. Dexron® II)
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
Huile de différentiel arrièreAPI Service GL-5
SAE 90
10-4
Spécifications
MX-5_8U36-EC-05F_Edition2 Page402
Friday, June 17 2005 6:21 PM
Form No.8U36-EC-05F
