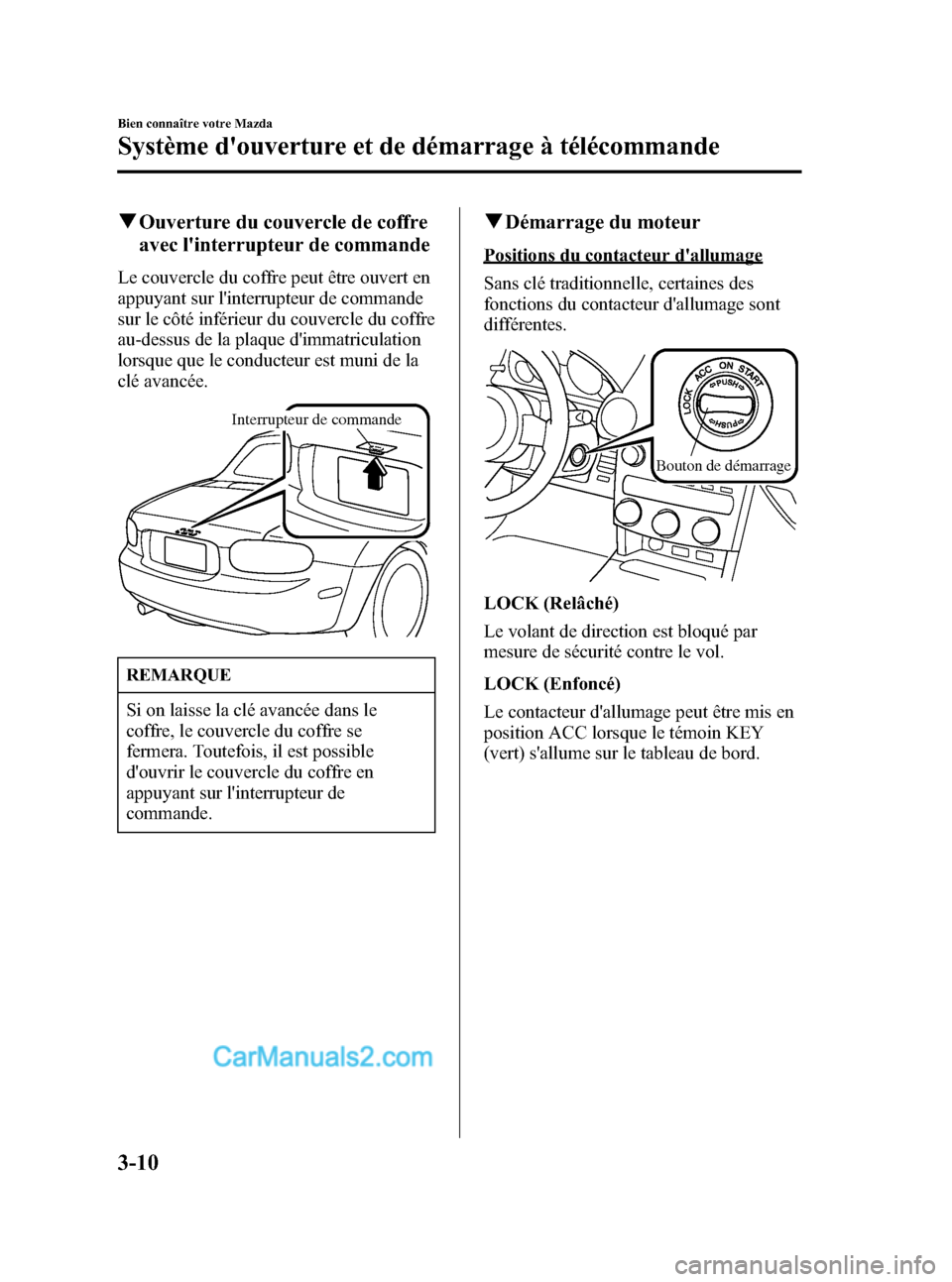

Black plate (76,1)
qOuverture du couvercle de coffre
avec l'interrupteur de commande
Le couvercle du coffre peut être ouvert en
appuyant sur l'interrupteur de commande
sur le côté inférieur du couvercle du coffre
au-dessus de la plaque d'immatriculation
lorsque que le conducteur est muni de la
clé avancée.
Interrupteur de commande
REMARQUE
Si on laisse la clé avancée dans le
coffre, le couvercle du coffre se
fermera. Toutefois, il est possible
d'ouvrir le couvercle du coffre en
appuyant sur l'interrupteur de
commande.
qDémarrage du moteur
Positions du contacteur d'allumage
Sans clé traditionnelle, certaines des
fonctions du contacteur d'allumage sont
différentes.
Bouton de démarrage
LOCK (Relâché)
Le volant de direction est bloqué par
mesure de sécurité contre le vol.
LOCK (Enfoncé)
Le contacteur d'allumage peut être mis en
position ACC lorsque le témoin KEY
(vert) s'allume sur le tableau de bord.
3-10
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
MX-5_8U36-EC-05F_Edition2 Page76
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

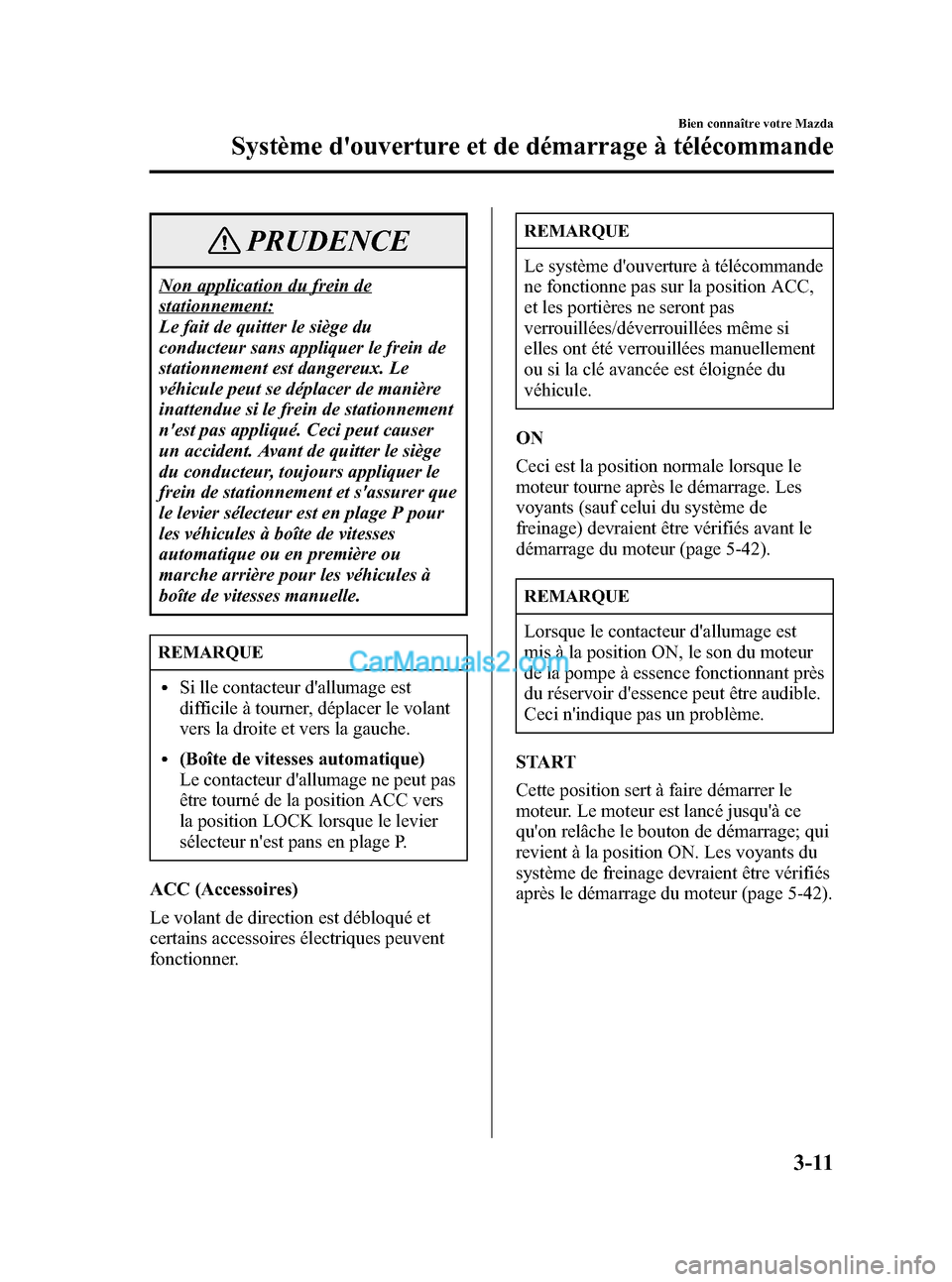

Black plate (77,1)
PRUDENCE
Non application du frein de
stationnement:
Le fait de quitter le siège du
conducteur sans appliquer le frein de
stationnement est dangereux. Le
véhicule peut se déplacer de manière
inattendue si le frein de stationnement
n'est pas appliqué. Ceci peut causer
un accident. Avant de quitter le siège
du conducteur, toujours appliquer le
frein de stationnement et s'assurer que
le levier sélecteur est en plage P pour
les véhicules à boîte de vitesses
automatique ou en première ou
marche arrière pour les véhicules à
boîte de vitesses manuelle.
REMARQUE
lSi lle contacteur d'allumage est
difficile à tourner, déplacer le volant
vers la droite et vers la gauche.
l(Boîte de vitesses automatique)
Le contacteur d'allumage ne peut pas
être tourné de la position ACC vers
la position LOCK lorsque le levier
sélecteur n'est pans en plage P.
ACC (Accessoires)
Le volant de direction est débloqué et
certains accessoires électriques peuvent
fonctionner.
REMARQUE
Le système d'ouverture à télécommande
ne fonctionne pas sur la position ACC,
et les portières ne seront pas
verrouillées/déverrouillées même si
elles ont été verrouillées manuellement
ou si la clé avancée est éloignée du
véhicule.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Les
voyants (sauf celui du système de
freinage) devraient être vérifiés avant le
démarrage du moteur (page 5-42).
REMARQUE
Lorsque le contacteur d'allumage est
mis à la position ON, le son du moteur
de la pompe à essence fonctionnant près
du réservoir d'essence peut être audible.
Ceci n'indique pas un problème.
START
Cette position sert à faire démarrer le
moteur. Le moteur est lancé jusqu'à ce
qu'on relâche le bouton de démarrage; qui
revient à la position ON. Les voyants du
système de freinage devraient être vérifiés
après le démarrage du moteur (page 5-42).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-11
MX-5_8U36-EC-05F_Edition2 Page77
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

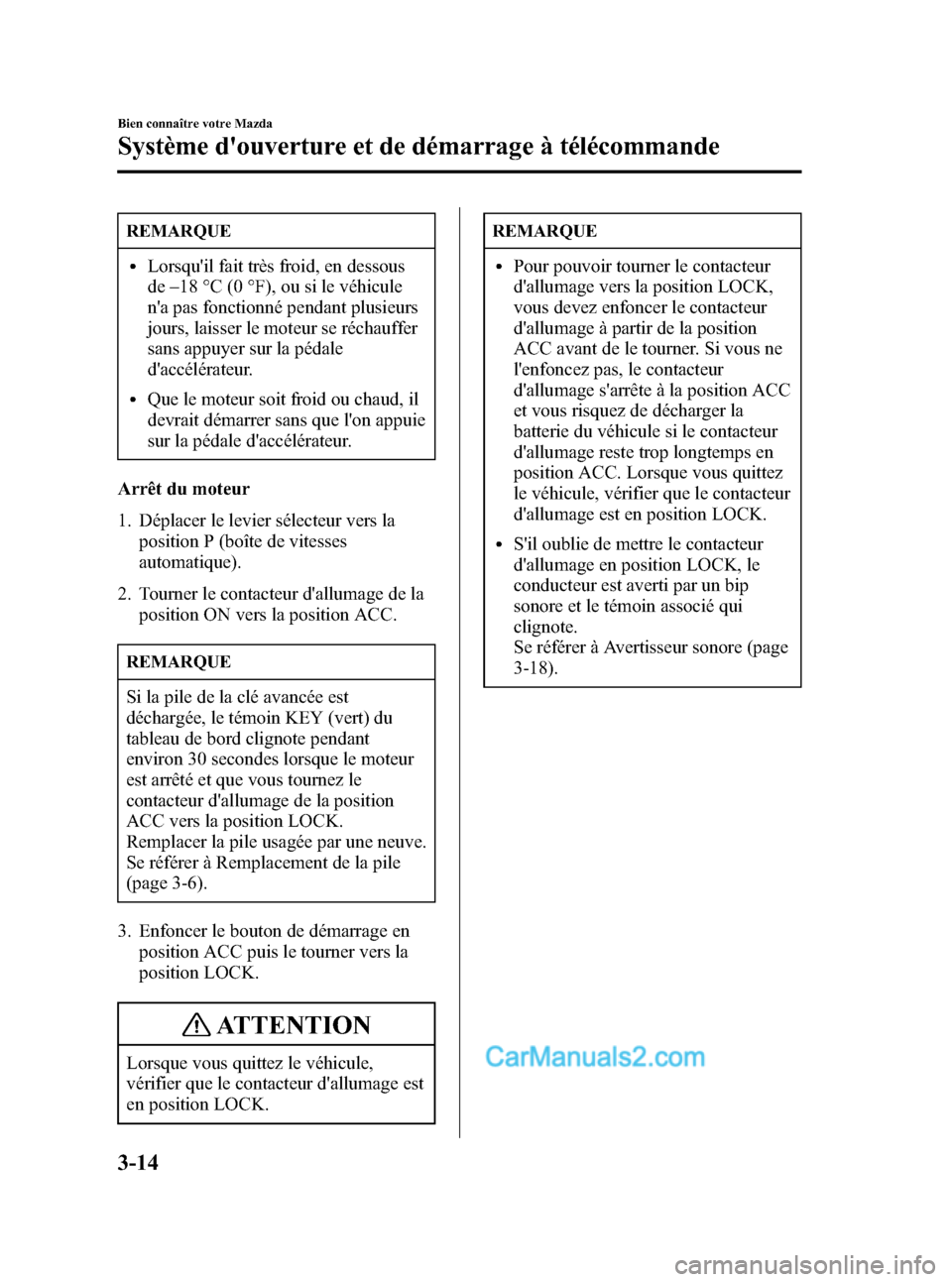

Black plate (80,1)
REMARQUE
lLorsqu'il fait très froid, en dessous
de_
18 °C (0 °F), ou si le véhicule
n'a pas fonctionné pendant plusieurs
jours, laisser le moteur se réchauffer
sans appuyer sur la pédale
d'accélérateur.
lQue le moteur soit froid ou chaud, il
devrait démarrer sans que l'on appuie
sur la pédale d'accélérateur.
Arrêt du moteur
1. Déplacer le levier sélecteur vers la
position P (boîte de vitesses
automatique).
2. Tourner le contacteur d'allumage de la
position ON vers la position ACC.
REMARQUE
Si la pile de la clé avancée est
déchargée, le témoin KEY (vert) du
tableau de bord clignote pendant
environ 30 secondes lorsque le moteur
est arrêté et que vous tournez le
contacteur d'allumage de la position
ACC vers la position LOCK.
Remplacer la pile usagée par une neuve.
Se référer à Remplacement de la pile
(page 3-6).
3. Enfoncer le bouton de démarrage en
position ACC puis le tourner vers la
position LOCK.
ATTENTION
Lorsque vous quittez le véhicule,
vérifier que le contacteur d'allumage est
en position LOCK.
REMARQUE
lPour pouvoir tourner le contacteur
d'allumage vers la position LOCK,
vous devez enfoncer le contacteur
d'allumage à partir de la position
ACC avant de le tourner. Si vous ne
l'enfoncez pas, le contacteur
d'allumage s'arrête à la position ACC
et vous risquez de décharger la
batterie du véhicule si le contacteur
d'allumage reste trop longtemps en
position ACC. Lorsque vous quittez
le véhicule, vérifier que le contacteur
d'allumage est en position LOCK.
lS'il oublie de mettre le contacteur
d'allumage en position LOCK, le
conducteur est averti par un bip
sonore et le témoin associé qui
clignote.
Se référer à Avertisseur sonore (page
3-18).
3-14
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
MX-5_8U36-EC-05F_Edition2 Page80
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (81,1)
Commande via les
fonctions de la clé avancée
qSystème d'ouverture à télécommande
Ce système verrouille et déverrouille les
portières et ouvre le couvercle du coffre à
distance.
Il peut également vous aider à demander
de l'aide.
Appuyer sur la touche doucement et avec
précautions.
REMARQUE
lLe système d'ouverture à
télécommande est conçu pour
fonctionner à une distance maximale
d'environ 2,5 m (8 pieds) du centre
du véhicule, cependant la distance
peut varier suivant les conditions
locales.
lLe système ne fonctionne pas
lorsque le contacteur d'allumage n'est
pas en position LOCK ou que le
bouton de démarrage est enfoncé.
lAvec le bouton de démarrage mis en
position LOCK, le système est
entièrement opérationnel. Le système
ne fonctionne pas lorsque le
contacteur d'allumage n'est pas en
position LOCK ou que le bouton de
démarrage est enfoncé.
lLes deux portières ne pas peuvent
être verrouillées en appuyant sur la
touche de verrouillage si l'une des
portières est ouvert. Les feux de
détresse ne clignoteront pas.
REMARQUE
lSi la télécommande ne fonctionne
pas lorsqu'une touche est pressée, ou
si la plage de fonctionnement est
réduite, la pile peut être épuisée.
Pour installer une nouvelle pile, se
référer à Entretien (page 3-5).
Télécommande
Touche de
panique
Touche de
déverrouillageTouche de
verrouillage
Touche de
coffre
REMARQUE
l(ETATS-UNIS)
Cet appareil est conforme à la partie
15 de la Réglementation FCC. Le
fonctionnement étant sujet aux deux
conditions suivantes: (1) cet appareil
ne doit pas causer d'interférences
néfastes, et (2) cet appareil doit
accepter toutes les interférences
reçues, incluant celles qui risquent de
causer un mauvais fonctionnement.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-15
MX-5_8U36-EC-05F_Edition2 Page81
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (84,1)
Fonction de suspension de
clé avancée
Si une clé avancée est laissée dans le
véhicule ou dans le coffre, les fonctions
de la clé avancée laissée dans le véhicule
ou dans le coffre seront suspendues
momentanément pour empêcher tout vol
du véhicule.
Les fonctions suivantes sont inutilisables:
lDémarrage du moteur en utilisant le
bouton de démarrage.
lActionnement des interrupteurs de
commande.
Pour rétablir ces fonctions, effectuer les
opérations suivantes:
lAppuyer sur la touche de verrouillage
ou de déverrouillage de la clé avancée
dont les fonctions ont été suspendues.
lLorsqu'on est muni d'une autre clé
avancée, enfoncer le bouton de
démarrage jusqu'à ce que le témoin
KEY (vert) s'allume.
lInsérer la clé auxiliaire et mettre le
contacteur d'allumage sur à la position
ON.
Voyants et avertisseurs
sonores
qAvertisseur sonore d'anomalie du
système
En cas d'anomalie des fonctions du
système d'entrée sans la clé avancée, le
voyant KEY (rouge) s'allume en continu
sur le combiné d'instruments et des bips
retentiront.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser le
véhicule avec les fonctions à
télécommande. Garer le véhicule dans
un endroit sûr et utiliser la clé auxiliaire
pour continuer la conduite. Faire
inspecter le véhicule chez un
concessionnaire agréé Mazda dès que
possible.
Se référer à Contacteur d'allumage
(page 5-2).
qAvertisseur sonore de bouton de
démarrage pas en position LOCK
Si le bouton de démarrage est en position
ACC et que la portière du conducteur est
ouverte, un bip sonore continu retentit
pour avertir le conducteur que le bouton
de démarrage n'a pas été remis en position
LOCK. Dans ce cas, le systme d'ouverture
à t'élécommande ne fonctionne pas.
3-18
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
MX-5_8U36-EC-05F_Edition2 Page84
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (85,1)
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
retentira 6 fois et le voyant KEY (rouge)
clignotera en continu lorsque le bouton de
démarrage n'aura pas été remis en position
LOCK pour avertir le conducteur que la
clé avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule.
lLe bouton de démarrage n'a pas été
remis en position LOCK, la portière du
conducteur est ouverte et la clé avancée
est retirée du véhicule.
Noter cependant que le bip sonore
retentit en continu si le bouton de
démarrage est en position ACC et que
la portière est ouverte suite à
l'activation du bip d'alarme indiquant
que le bouton de démarrage n'est pas
en position LOCK.
lLe bouton de démarrage n'a pas été
remis en position LOCK et toutes les
portes sont fermées après que la clé
avancée ait été retirée du véhicule.
REMARQUE
Comme la clé avancée utilise des ondes
radio de faible intensité, l'avertisseur
sonore Clé avancée retirée du véhicule
peut être activé si la clé avancée est
transportée en même temps que des
objets métalliques ou si elle se trouve
dans une zone ou la réception du signal
est mauvaise.
qAvertisseur sonore de l'interrupteur
de commande inutilisable
Dans les conditions suivantes, si on
appuie sur l'interrupteur de commande
d'une portière avant alors que le
conducteur est muni de la clé avancée, un
bip retentit 6 fois pour signaler que les
portières avant ne peuvent être
verrouillées.
lUne portière est ouverte (ou
entr'ouverte).
lLe bouton de démarrage n'a pas été
remis en position LOCK.
lLa clé auxiliaire est introduite dans le
contacteur d'allumage.
qAvertisseur de la pile de clé
avancée déchargée
Lorsque le bouton de démarrage est remis
en position ACC ou LOCK depuis la
position ON, le témoin KEY (vert)
clignote pendant environ 30 secondes,
indiquant que la puissance délivrée par la
pile n'est plus suffisante. Remplacer par
une pile neuve avant que la clé avancée ne
devienne inutilisable.
Se référer à Entretien de la clé avancée
(page 3-5).
REMARQUE
La clé avancée peut être programmée
pour que le témoin KEY (vert) ne
clignote pas même lorsque la pile est
faible.
Se référer à Modifier les réglages (page
3-21).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-19
MX-5_8U36-EC-05F_Edition2 Page85
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (86,1)
qAvertisseur de démarrage du
moteur refusé
Dans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage ne
tournera pas en position ACC même s'il
est enfoncé à partir de la position LOCK.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans la
plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal (page
3-7).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
qAvertisseur sonore de clé avancée
laissée dans le coffre
Si vous laissez la clé avancée dans le
coffre alors que les deux portières et le
couvercle du coffre sont fermés, un bip
sonore retentira pendant environ 10
secondes pour avertir le conducteur que la
clé avancée se trouve dans le coffre. Dans
ce cas, ouvrir le couvercle du coffre en
appuyant sur l'interrupteur de commande
et retirer la clé avancée. Il est possible que
la clé avancée retirée du coffre ne
fonctionne plus car les fonctions de la clé
avancée retirée du coffre risquent d'avoir
été suspendues temporairement. Pour
rétablir le fonctionnement normal de la clé
avancée, effectuer la procédure de
rétablissement du fonctionnement de la
clé avancée (page 3-18).
qAvertisseur sonore d'alarme de clé
avancée laissée dans le véhicule
Si vous laissez une clé avancée dans
l'habitacle du véhicule et que les deux
portières sont fermées en utilisant une clé
avancée séparée, un bip sonore retentira
pendant environ 10 secondes pour avertir
le conducteur que la clé avancée se trouve
dans l'habitacle du véhicule. Dans ce cas,
les portières seront verrouillées mais les
fonctions de la clé avancée laissée dans
l'habitacle du véhicule pourront être
suspendues temporairement. Pour rétablir
le fonctionnement normal de la clé
avancée, procéder comme suit (page
3-18).
3-20
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
MX-5_8U36-EC-05F_Edition2 Page86
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (88,1)
Témoins de mauvaise utilisation
Dans les conditions suivantes, des bips sonores retentissent et un voyant/témoin s'allume
sur le tableau de bord pour avertir le conducteur d'une mauvaise utilisation de la clé
avancée afin de prévenir contre le vol du véhicule (page 3-18).
Condition avertissement Contrôle
Lorsqu'une portière reste ouverte, un bip sonore continu
retentit.Vérifier que le bouton de démarrage a été remis en
position LOCK.
Si lors de l'ouverture d'une portière 6 bips sonores
retentissent, et que le voyant KEY (rouge) clignote sur
le tableau de bord.Vérifier que la clé avancée a été retirée du véhicule.
Si lors de la fermeture d'une portière est fermée un bip
sonore retentit 6 fois, et que le voyant KEY (rouge)
clignote sur le tableau de bord.Vérifier que la clé avancée a été retirée du véhicule.
Lorsqu'on veut fermer les portières, un bip sonore
retentit 6 fois.Vérifier que la clé avancée a été laissée dans le véhicule.
Vérifier que le bouton de démarrage a été remis en
position LOCK.
Vérifier qu'une porte est ouverte.
Si le témoin KEY (vert) s'allume sur le tableau de bord.La pile de la clé avancée est déchargée. Remplacer la
pile usagée par une neuve.
Se référer à Entretien de la clé avancée à la page 3-5.
Si le voyant KEY (rouge) reste allumé en continu sur le
tableau de bord.Cela indique un dysfonctionnement de la clé avancée.
Garer le véhicule dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite. Faire inspecter le
véhicule chez un concessionnaire agréé Mazda dès que
possible.
3-22
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
MX-5_8U36-EC-05F_Edition2 Page88
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (98,1)
Verrouillage, déverrouillage à l'aide de
la commande de verrouillage de la
portière
Les deux portières se verrouillent
automatiquement lorsque la commande
LOCK est enfoncée. Tout se déverrouille
lorsque la pièce non marquée de la
commande de verrouillage des portières
est enfoncé.
Verrouiller
Déverrouiller
Verrouillage, déverrouillage à l'aide de
l'interrupteur de commande (avec la clé
avancée)
Les deux portières peuvent être
verrouillées/déverrouillées en utilisant
l'interrupteur de commande alors que le
conducteur muni de la clé avancée est en
dehors du véhicule, se référer à
Commande via les fonctions à
télécommande (page 3-7).
Verrouillage, déverrouillage à l'aide de
la télécommande (avec la clé avancée)
Les deux portières peuvent être
verrouillées ou déverrouillées en appuyant
sur les touches de la télécommande, se
référer à Système d'ouverture à
télécommande (page 3-15).
Verrouillage, déverrouillage à l'aide de
la télécommande (avec la clé de type
rétractable)
Les deux portières peuvent être
verrouillées ou déverrouillées en appuyant
sur les touches de la télécommande, se
référer à Système d'ouverture à
télécommande (page 3-24).
3-32
Bien connaître votre Mazda
Portières et serrures
MX-5_8U36-EC-05F_Edition2 Page98
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (123,1)
REMARQUE
l(ETATS-UNIS)
Cet appareil est conforme à la partie
15 de la Réglementation FCC. Le
fonctionnement étant sujet aux deux
conditions suivantes: (1) cet appareil
ne doit pas causer d'interférences
néfastes, et (2) cet appareil doit
accepter toutes les interférences
reçues, incluant celles qui risquent de
causer un mauvais fonctionnement.
l(CANADA)
Cet appareil est conforme à la
Réglementation RSS-210 d'Industrie
Canada. Le fonctionnement étant
sujet aux deux conditions suivantes:
(1) cet appareil ne doit pas causer
d'interférences néfastes, et (2) cet
appareil doit accepter toutes les
interférences reçues, incluant celles
qui risquent de causer un mauvais
fonctionnement.
qFonctionnement
Armement
Le système est armé lorsque le contacteur
d'allumage est tourné de la position ON à
la position ACC ou LOCK. Le témoin de
sécurité sur le tableau de bord clignotera à
intervalles de 2 secondes, jusqu'à ce que
le système soit désarmé.
Désarmement
Le système est désarmé lorsque le
contacteur d'allumage mis à la position
ON, en utilisant clé avancée enregistrée.
Le témoin de sécurité s'allume pendant 3
secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé de contact correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda.
REMARQUE
lLe moteur risque de ne pas démarrer
et le témoin de sécurité de s'allumer
ou clignoter si la clé avancée est
placée dans une zone où le système
parvient difficilement à détecter le
signal, telle que sur le tableau de
bord ou dans la boîte à gants. Placer
la clé avancée à un autre endroit,
tourner le contacteur d'allumage en
position LOCK, puis redémarrer le
moteur.
Bien connaître votre Mazda
Système de sécurité
3-57
MX-5_8U36-EC-05F_Edition2 Page123
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F
