TPMS MAZDA MODEL MX-5 2015 Instrukcja Obsługi (in Polish)

*8 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*9 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*10 Zamiana kół zalecana jest co 10 000 km.*11 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*12 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-6

Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wymienić
C: Oczyścić
T: Dokręcić
L: Nasmarować
D: Spuścić
Uwagi:
*1 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
10 000 km lub częściej.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10 000 km lub częściej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*3 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*4 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*5 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*6 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*7 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*8 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*9 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-8

*3 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju częściej niż w zalecanych terminach.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*4 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*5 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*6 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorących i ekstremalnie zimnych terenach, sprawdź poziom elektrolitu
w akumulatorze, ciężar właściwy akumulatora i jego wygląd co 10 000 km lub co 6 miesięcy. Akumulator
bezobsługowy wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*7 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*8 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*9 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*10 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-11

PiktogramOstrzeżenie
Lampka ostrzegawcza
aktywnej pokrywy silni-
ka
*
Lampka ta włącza się, gdy włącznik zapłonu znajduje się w pozycji ON w ramach sprawdzania obwodów, a
następnie gaśnie kilka sekund później.
Problem w systemie może być sygnalizowany w następujących okolicznościach. Poddaj Twój samochód kontroli
przez specjalistyczny serwis, zalecamy Autoryzowane Stacje Obsługi Mazdy.
•Lampka nie włącza się po ustawieniu zapłonu w pozycji ON.•Nie gaśnie/miga.
OSTRZEŻENIE
Nie prowadź samochodu, gdy świeci się lub miga lampka ostrzegawcza aktywnej pokrywy silnika:Jazda samochodem, gdy świeci się lub miga lampka ostrzegawcza aktywnej pokrywy silnika, zagra-
ża bezpieczeństwu, ponieważ mechanizm aktywnej pokrywy silnika może nie zadziałać w odpowied-
ni sposób i spełnić swej funkcji w razie zderzenia samochodu z pieszym.
(Miga)
Lampka ostrzegawcza
systemu monitorowania
ciśnienia w oponach
*
Samochody ze standardowymi oponami
Jeśli system monitorowania ciśnienia w oponach działa nieprawidłowo, lampka ostrzegawcza tego systemu miga
przez około 1 minutę po ustawieniu włącznika zapłonu w pozycji ON, a następnie świeci w trybie stałym. Jak
najszybciej zwróć się do wyspecjalizowanego serwisu w celu przeprowadzenia kontroli pojazdu. Zalecamy Auto-
ryzowaną Stację Obsługi Mazdy.
Samochód z oponami typu Run Flat
Jeśli system monitorowania ciśnienia w oponach jest niesprawny, miga lampka ostrzegawcza ciśnienia w opo-
nach. Jak najszybciej zwróć się do wyspecjalizowanego serwisu w celu przeprowadzenia kontroli pojazdu. Zale-
camy Autoryzowaną Stację Obsługi Mazdy.
OSTRZEŻENIE
Jeżeli lampka ostrzegawcza systemu świeci się lub miga albo słychać ostrzegawczy sygnał dźwięko-wy, natychmiast zmniejsz prędkość samochodu, unikając gwałtownego manewrowania i hamowania:Jeżeli lampka ostrzegawcza systemu świeci się lub miga, albo słychać ostrzegawczy sygnał dźwięko-
wy, jazda z dużą prędkością albo gwałtowne manewrowanie lub hamowanie zagrażają bezpieczeń-
stwu. Prowadzenie samochodu może ulec pogorszeniu, co w efekcie może doprowadzić do wypadku.
Aby skontrolować stan opon, zatrzymaj się w bezpiecznym miejscu, gdzie będziesz mógł sprawdzić
wzrokowo, czy ilość powietrza wystarczy, by dojechać do wyspecjalizowanego serwisu, w którym
można uzupełnić ciśnienie i ponownie sprawdzić system. Zalecamy Autoryzowaną Stację Obsługi
Mazdy lub serwis wulkanizacyjny.
Nie ignoruj lampki ostrzegawczej systemu TPMS:
Ignorowanie lampki ostrzegawczej systemu TPMS zagraża bezpieczeństwu, nawet jeśli wiesz, dla-
czego się świeci. Zadbaj o jak najszybsze rozwiązanie problemu, zanim dojdzie do niebezpiecznej
sytuacji, mogącej prowadzić do uszkodzenia opon lub groźnego wypadku.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-38*Wybrane wersje.

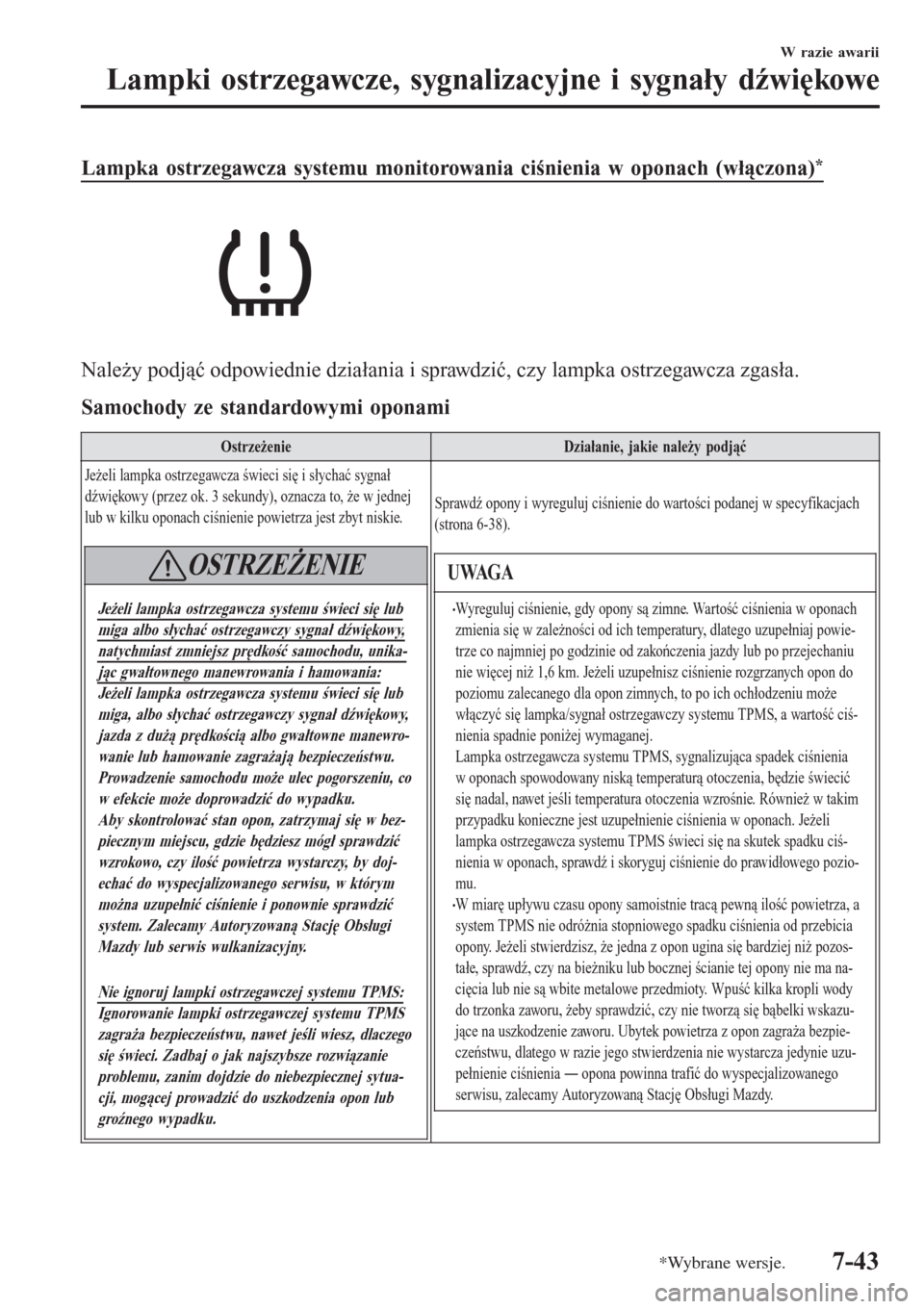

Lampka ostrzegawcza systemu monitorowania ciśnienia w oponach (włączona)*
Należy podjąć odpowiednie działania i sprawdzić, czy lampka ostrzegawcza zgasła.
Samochody ze standardowymi oponami
OstrzeżenieDziałanie, jakie należy podjąć
Jeżeli lampka ostrzegawcza świeci się i słychać sygnał
dźwiękowy (przez ok. 3 sekundy), oznacza to, że w jednej
lub w kilku oponach ciśnienie powietrza jest zbyt niskie.
OSTRZEŻENIE
Jeżeli lampka ostrzegawcza systemu świeci się lubmiga albo słychać ostrzegawczy sygnał dźwiękowy,natychmiast zmniejsz prędkość samochodu, unika-jąc gwałtownego manewrowania i hamowania:Jeżeli lampka ostrzegawcza systemu świeci się lub
miga, albo słychać ostrzegawczy sygnał dźwiękowy,
jazda z dużą prędkością albo gwałtowne manewro-
wanie lub hamowanie zagrażają bezpieczeństwu.
Prowadzenie samochodu może ulec pogorszeniu, co
w efekcie może doprowadzić do wypadku.
Aby skontrolować stan opon, zatrzymaj się w bez-
piecznym miejscu, gdzie będziesz mógł sprawdzić
wzrokowo, czy ilość powietrza wystarczy, by doj-
echać do wyspecjalizowanego serwisu, w którym
można uzupełnić ciśnienie i ponownie sprawdzić
system. Zalecamy Autoryzowaną Stację Obsługi
Mazdy lub serwis wulkanizacyjny.
Nie ignoruj lampki ostrzegawczej systemu TPMS:
Ignorowanie lampki ostrzegawczej systemu TPMS
zagraża bezpieczeństwu, nawet jeśli wiesz, dlaczego
się świeci. Zadbaj o jak najszybsze rozwiązanie
problemu, zanim dojdzie do niebezpiecznej sytua-
cji, mogącej prowadzić do uszkodzenia opon lub
groźnego wypadku.
Sprawdź opony i wyreguluj ciśnienie do wartości podanej w specyfikacjach
(strona 6-38).
UWAGA
•Wyreguluj ciśnienie, gdy opony są zimne. Wartość ciśnienia w oponach
zmienia się w zależności od ich temperatury, dlatego uzupełniaj powie-
trze co najmniej po godzinie od zakończenia jazdy lub po przejechaniu
nie więcej niż 1,6 km. Jeżeli uzupełnisz ciśnienie rozgrzanych opon do
poziomu zalecanego dla opon zimnych, to po ich ochłodzeniu może
włączyć się lampka/sygnał ostrzegawczy systemu TPMS, a wartość ciś-
nienia spadnie poniżej wymaganej.
Lampka ostrzegawcza systemu TPMS, sygnalizująca spadek ciśnienia
w oponach spowodowany niską temperaturą otoczenia, będzie świecić
się nadal, nawet jeśli temperatura otoczenia wzrośnie. Również w takim
przypadku konieczne jest uzupełnienie ciśnienia w oponach. Jeżeli
lampka ostrzegawcza systemu TPMS świeci się na skutek spadku ciś-
nienia w oponach, sprawdź i skoryguj ciśnienie do prawidłowego pozio-
mu.
•W miarę upływu czasu opony samoistnie tracą pewną ilość powietrza, a
system TPMS nie odróżnia stopniowego spadku ciśnienia od przebicia
opony. Jeżeli stwierdzisz, że jedna z opon ugina się bardziej niż pozos-
tałe, sprawdź, czy na bieżniku lub bocznej ścianie tej opony nie ma na-
cięcia lub nie są wbite metalowe przedmioty. Wpuść kilka kropli wody
do trzonka zaworu, żeby sprawdzić, czy nie tworzą się bąbelki wskazu-
jące na uszkodzenie zaworu. Ubytek powietrza z opon zagraża bezpie-
czeństwu, dlatego w razie jego stwierdzenia nie wystarcza jedynie uzu-
pełnienie ciśnienia Š opona powinna trafić do wyspecjalizowanego
serwisu, zalecamy Autoryzowaną Stację Obsługi Mazdy.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
*Wybrane wersje.7-43

Samochód z oponami typu Run Flat
OstrzeżenieDziałanie, jakie należy podjąć
Jeżeli lampka ostrzegawcza świeci się i słychać sygnał
dźwiękowy, oznacza to, że w jednej lub w kilku oponach
ciśnienie powietrza jest zbyt niskie.
OSTRZEŻENIE
Jeżeli lampka ostrzegawcza systemu świeci się lubmiga albo słychać ostrzegawczy sygnał dźwiękowy,natychmiast zmniejsz prędkość samochodu, unika-jąc gwałtownego manewrowania i hamowania:Jeżeli lampka ostrzegawcza systemu świeci się lub
miga, albo słychać ostrzegawczy sygnał dźwiękowy,
jazda z dużą prędkością albo gwałtowne manewro-
wanie lub hamowanie zagrażają bezpieczeństwu.
Prowadzenie samochodu może ulec pogorszeniu, co
w efekcie może doprowadzić do wypadku.
Aby skontrolować stan opon, zatrzymaj się w bez-
piecznym miejscu, gdzie będziesz mógł sprawdzić
wzrokowo, czy ilość powietrza wystarczy, by doj-
echać do wyspecjalizowanego serwisu, w którym
można uzupełnić ciśnienie i ponownie sprawdzić
system. Zalecamy Autoryzowaną Stację Obsługi
Mazdy lub serwis wulkanizacyjny.
Nie ignoruj lampki ostrzegawczej systemu TPMS:
Ignorowanie lampki ostrzegawczej systemu TPMS
zagraża bezpieczeństwu, nawet jeśli wiesz, dlaczego
się świeci. Zadbaj o jak najszybsze rozwiązanie
problemu, zanim dojdzie do niebezpiecznej sytua-
cji, mogącej prowadzić do uszkodzenia opon lub
groźnego wypadku.
Sprawdź opony i wyreguluj ciśnienie do wartości podanej w specyfikacjach
(strona 6-38).
PRZESTROGA
Wymianę/naprawę opon lub kół zleć specjaliście, zalecamy Autoryzowa-
ną Stację Obsługi Mazdy, aby uniknąć uszkodzenia czujników ciśnienia.
UWAGA
•Wyreguluj ciśnienie, gdy opony są zimne. Wartość ciśnienia w oponach
zmienia się w zależności od ich temperatury, dlatego uzupełniaj powie-
trze co najmniej po godzinie od zakończenia jazdy lub po przejechaniu
nie więcej niż 1,6 km. Jeżeli uzupełnisz ciśnienie rozgrzanych opon do
poziomu zalecanego dla opon zimnych, to po ich ochłodzeniu może
włączyć się lampka/sygnał ostrzegawczy systemu TPMS, a wartość ciś-
nienia spadnie poniżej wymaganej.
Lampka ostrzegawcza TPMS, sygnalizująca spadek ciśnienia w opo-
nach spowodowany niską temperaturą otoczenia, może zgasnąć jeśli
temperatura otoczenia wzrośnie. Również w takim przypadku konieczne
jest uzupełnienie ciśnienia w oponach. Jeżeli lampka ostrzegawcza sys-
temu TPMS świeci się na skutek spadku ciśnienia w oponach, sprawdź i
skoryguj ciśnienie do prawidłowego poziomu.
•Po skorygowaniu ciśnienia do prawidłowej wartości lampka ostrzega-
wcza TPMS nie gaśnie od razu. Jeżeli lampka ostrzegawcza w dalszym
ciągu świeci się, przejedź samochodem przez ok. 10 minut z prędkością
co najmniej 25 km/h, a następnie sprawdź, czy lampka zgasła.
•W miarę upływu czasu opony samoistnie tracą pewną ilość powietrza, a
system TPMS nie odróżnia stopniowego spadku ciśnienia od przebicia
opony. Jeżeli stwierdzisz, że jedna z opon ugina się bardziej niż pozos-
tałe, sprawdź, czy na bieżniku lub bocznej ścianie tej opony nie ma na-
cięcia lub nie są wbite metalowe przedmioty. Wpuść kilka kropli wody
do trzonka zaworu, żeby sprawdzić, czy nie tworzą się bąbelki wskazu-
jące na uszkodzenie zaworu. Ubytek powietrza z opon zagraża bezpie-
czeństwu, dlatego w razie jego stwierdzenia nie wystarcza jedynie uzu-
pełnienie ciśnienia Š opona powinna zostać dostarczona do wyspecja-
lizowanego serwisu, zalecamy Autoryzowaną Stację Obsługi Mazdy,
która posiada odpowiedni sprzęt do naprawy opon i systemu TPMS, a
poza tym dobierze odpowiednią oponę do Twojego samochodu.
Jeżeli po uzupełnieniu ciśnienia w oponach lampka ostrzegawcza w dal-
szym ciągu świeci się, mogło dojść do przebicia opony.
Patrz rozdział „Samochód z oponami typu Run Flat” na stronie 7-4.

W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-44
