MAZDA MODEL MX-5 2017 Brukerhåndbok (in Norwegian)

Kundeinformasjon
Samsvarserklæring
8-29

Kundeinformasjon
Samsvarserklæring
8-30

Kundeinformasjon
Samsvarserklæring
8-31

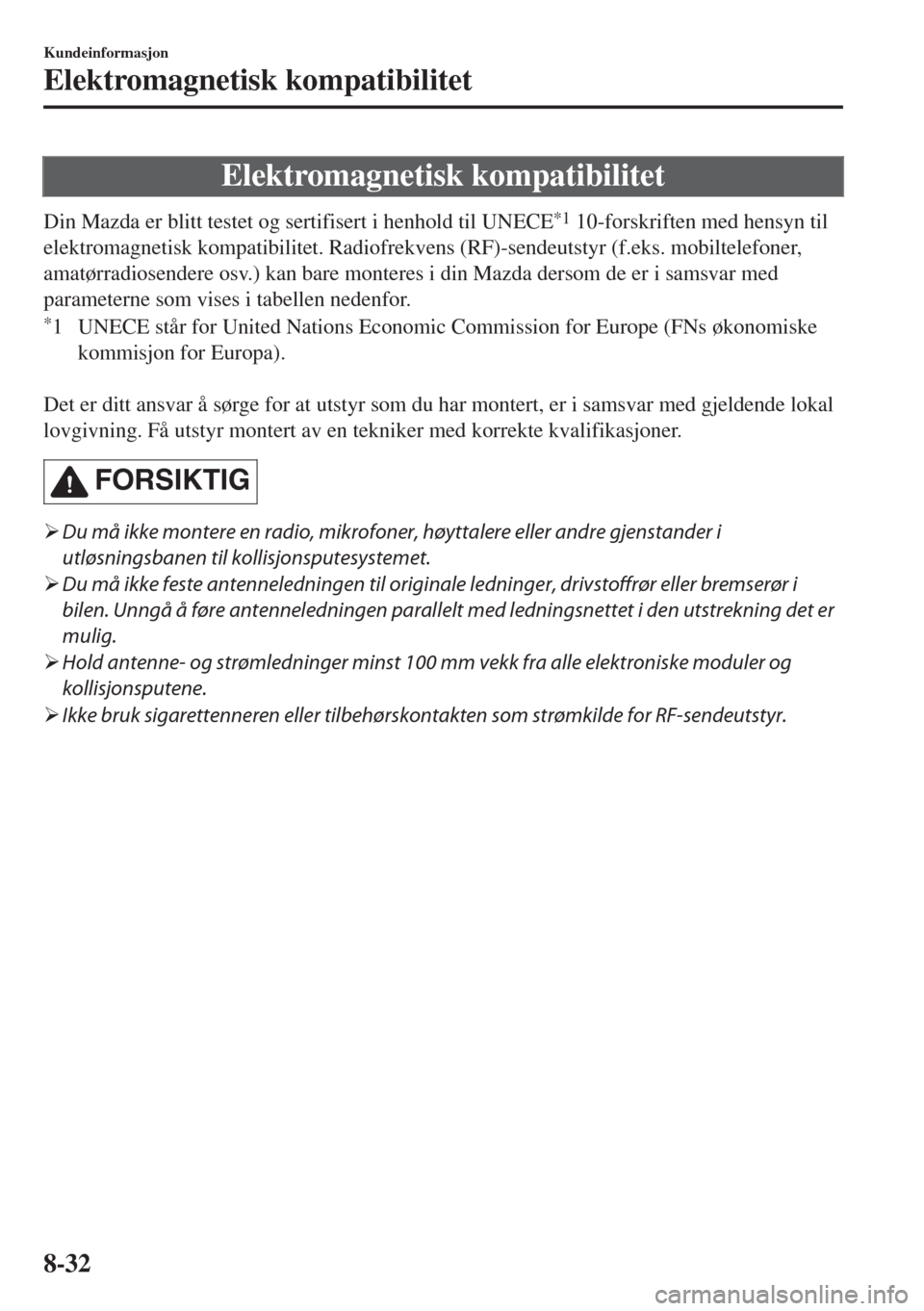

Elektromagnetisk kompatibilitet
Din Mazda er blitt testet og sertifisert i henhold til UNECE*1 10-forskriften med hensyn til
elektromagnetisk kompatibilitet. Radiofrekvens (RF)-sendeutstyr (f.eks. mobiltelefoner,
amatørradiosendere osv.) kan bare monteres i din Mazda dersom de er i samsvar med
parameterne som vises i tabellen nedenfor.
*1 UNECE står for United Nations Economic Commission for Europe (FNs økonomiske
kommisjon for Europa).

Det er ditt ansvar å sørge for at utstyr som du har montert, er i samsvar med gjeldende lokal
lovgivning. Få utstyr montert av en tekniker med korrekte kvalifikasjoner.
FORSIKTIG
¾Du må ikke montere en radio, mikrofoner, høyttalere eller andre gjenstander i
utløsningsbanen til kollisjonsputesystemet.
¾Du må ikke feste antenneledningen til originale ledninger,
drivstoffrør eller bremserør i
bilen. Unngå å føre antenneledningen parallelt med ledningsnettet i den utstrekning det er
mulig.
¾Hold antenne- og strømledninger minst 100 mm vekk fra alle elektroniske moduler og
kollisjonsputene.
¾Ikke bruk sigarettenneren eller tilbehørskontakten som strømkilde for RF-sendeutstyr.
Kundeinformasjon
Elektromagnetisk kompatibilitet
8-32

Antenneposisjoner:
: venstre for
bagasjeromslokket
Frekvensbånd (MHz) Maksimal utgangseffekt (wattforbruk) Antennestillinger
50 – 54 50
68 – 87.5 50
142 – 176 50
380 – 470 50
806 – 940 10
1200 – 1300 10
1710 – 1885 10
1885 – 2025 10
2400 – 2500
0,01*1I et førerhus*1
*1 Kun for Bluetooth®
MERKNAD
Etter montering av RF-sendere må du kontrollere om det er forstyrrelser fra og til noe av
det elektriske utstyret i bilen, både i vente- og sendemodus.
Kontroller alt elektrisk utstyr:
•med tenningen PÅ
•med motoren i gang
•under en veitest ved forskjellige hastigheter.
Kundeinformasjon
Elektromagnetisk kompatibilitet
8-33

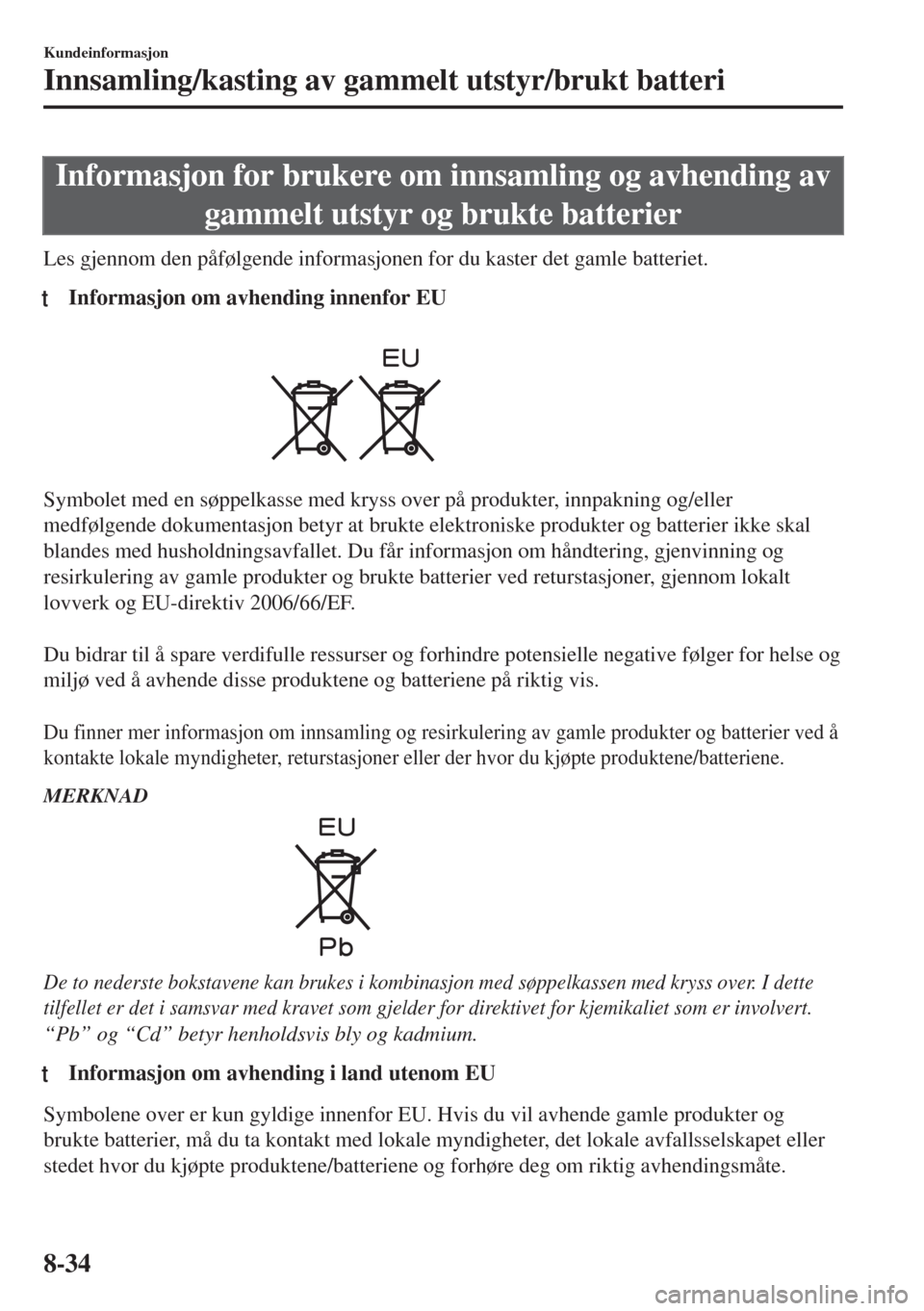

Informasjon for brukere om innsamling og avhending av
gammelt utstyr og brukte batterier
Les gjennom den påfølgende informasjonen for du kaster det gamle batteriet.
tInformasjon om avhending innenfor EU
Symbolet med en søppelkasse med kryss over på produkter, innpakning og/eller
medfølgende dokumentasjon betyr at brukte elektroniske produkter og batterier ikke skal
blandes med husholdningsavfallet. Du får informasjon om håndtering, gjenvinning og
resirkulering av gamle produkter og brukte batterier ved returstasjoner, gjennom lokalt
lovverk og EU-direktiv 2006/66/EF.

Du bidrar til å spare verdifulle ressurser og forhindre potensielle negative følger for helse og
miljø ved å avhende disse produktene og batteriene på riktig vis.

Du finner mer informasjon om innsamling og resirkulering av gamle produkter og batterier ved å
kontakte lokale myndigheter, returstasjoner eller der hvor du kjøpte produktene/batteriene.
MERKNAD
De to nederste bokstavene kan brukes i kombinasjon med søppelkassen med kryss over. I dette
tilfellet er det i samsvar med kravet som gjelder for direktivet for kjemikaliet som er involvert.
“Pb” og “Cd” betyr henholdsvis bly og kadmium.
tInformasjon om avhending i land utenom EU
Symbolene over er kun gyldige innenfor EU. Hvis du vil avhende gamle produkter og
brukte batterier, må du ta kontakt med lokale myndigheter, det lokale avfallsselskapet eller
stedet hvor du kjøpte produktene/batteriene og forhøre deg om riktig avhendingsmåte.
Kundeinformasjon
Innsamling/kasting av gammelt utstyr/brukt batteri
8-34

9Spesifikasjoner
Identifikasjonsnumre ....................... 9-2
Bilinformasjonsskilt .....................9-2
Spesifikasjoner .................................. 9-4
Spesifikasjoner .............................9-4Tilpasningsfunksjoner ....................9-10
Tilpasningsfunksjoner ................9-10
9-1

Bilinformasjonsskilt
tUnderstellsnummer (Sør-Afrika og
AGCC [Arab Gulf Cooperation
Council])
Understellsnummeret identifiserer bilen
din. Nummeret sitter på en plate som er
festet til dekselpanelet som sitter i øvre
venstre hjørne av instrumentpanelet.
Denne platen er lett å se gjennom
frontruten.
ttModellskilt
ttChassisnummer/
kjøretøyidentifikasjonsnummer
(Irland, Swaziland, Namibia,
Botswana, Lesotho, Storbritannia)
Chassisnummer
Åpne dekselet som vist i figuren for å
kontrollere chassisnummeret.
Understellsnummer
Spesifikasjoner
Identifikasjonsnumre
9-2

tUtslippskontrollinformasjonsskilt
(Filippinene)
ttDekktrykkskilt
Modell med venstreratt
Modell med høyreratt
ttMotornummer
Fremover
ttSamsvarsskilt (AGCC [Arab Gulf
Cooperation Council])
Produksjonsåret og -måneden er vist på
dette skiltet.

Spesifikasjoner
Identifikasjonsnumre
9-3

Spesifikasjoner
tMotor
PunktSpesifikasjon
SKYACTIV-G 1.5 SKYACTIV-G 2.0
Type DOHC-16V rekkemotor, 4-sylinder
Boring x slaglengde 74,5 × 85,8 mm 83,5 × 91,2 mm
Slagvolum 1 496 ml (1 496 cc) 1 998 ml (1 998 cc)
Kompresjonsforhold 13,0

AGCC (Arab Gulf Cooperation Council)
Punkt Spesifikasjon
Maksimal motoreffekt/
turtall118 kW @ 6 000 o/min
Maksimalt dreiemoment/
turtall200 N>ƒm / 4 600 o/min
Maksimal hastighet 194 km/t
tElektrisk system
Punkt Klassifisering
BatteriN-55 (S)
*1
12V-45Ah/20HR*2
Tennpluggnummer
Mazda original tennplugg*3PE5R-18-110 eller PE5S-18-110
*1 N-55 (S) er designet for i-stop-systemet (FOR STOPP og START)/i-ELOOP-systemet. Kun N-55 (S) bør
brukes for å sikre korrekt bruk av i-stop-systemet (FOR STOPP og START)/i-ELOOP-systemet. Be om råd fra
et verksted, vi anbefaler et autorisert Mazda-verksted.
*2 Ikke for i-stop-system/i-ELOOP-system.*3 Tennpluggene gir SKYACTIV-G dens optimale ytelse. Be om råd fra et verksted, vi anbefaler et autorisert
Mazda-verksted.
FORSIKTIG
Når du rengjør iridiumpluggene, må du ikke bruke stålbørste. Det tynne partikkelbelegget på
iridiumlegeringen og platinatuppene kan bli skadet.
Spesifikasjoner
Spesifikasjoner
9-4
