MAZDA MODEL MX-5 2017 Manuale del proprietario (in Italian)

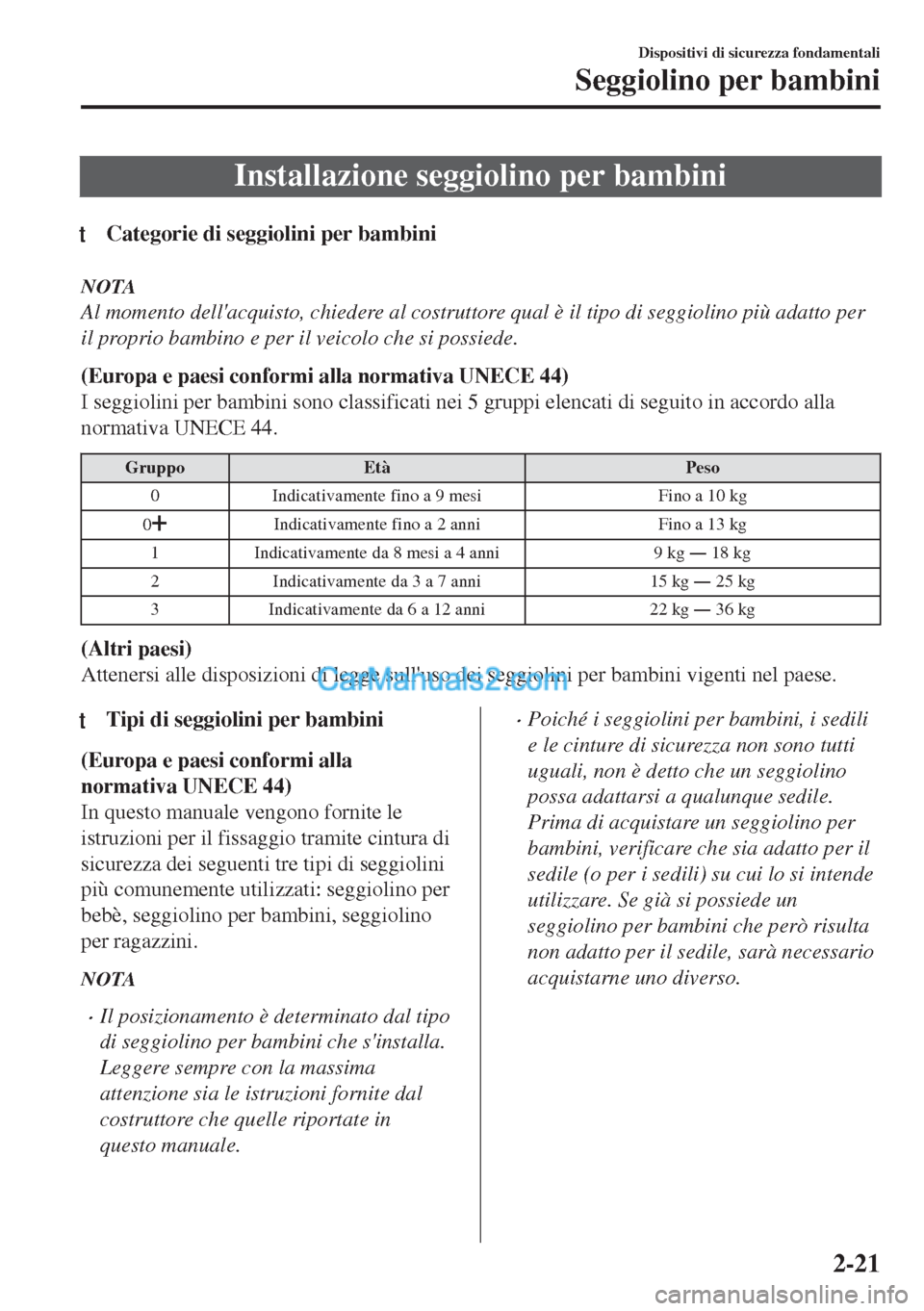

Installazione seggiolino per bambini
tCategorie di seggiolini per bambini
NOTA
Al momento dell'acquisto, chiedere al costruttore qual è il tipo di seggiolino più adatto per
il proprio bambino e per il veicolo che si possiede.
(Europa e paesi conformi alla normativa UNECE 44)
I seggiolini per bambini sono classificati nei 5 gruppi elencati di seguito in accordo alla
normativa UNECE 44.
Gruppo Età Peso
0 Indicativamente fino a 9 mesi Fino a 10 kg
0
Indicativamente fino a 2 anni Fino a 13 kg
1 Indicativamente da 8 mesi a 4 anni 9 kg Š 18 kg
2 Indicativamente da 3 a 7 anni 15 kg Š 25 kg
3 Indicativamente da 6 a 12 anni 22 kg Š 36 kg
(Altri paesi)
Attenersi alle disposizioni di legge sull'uso dei seggiolini per bambini vigenti nel paese.
tTipi di seggiolini per bambini
(Europa e paesi conformi alla
normativa UNECE 44)
In questo manuale vengono fornite le
istruzioni per il fissaggio tramite cintura di
sicurezza dei seguenti tre tipi di seggiolini
più comunemente utilizzati: seggiolino per
bebè, seggiolino per bambini, seggiolino
per ragazzini.
NOTA
•Il posizionamento è determinato dal tipo
di seggiolino per bambini che s'installa.
Leggere sempre con la massima
attenzione sia le istruzioni fornite dal
costruttore che quelle riportate in
questo manuale.
•Poiché i seggiolini per bambini, i sedili
e le cinture di sicurezza non sono tutti
uguali, non è detto che un seggiolino
possa adattarsi a qualunque sedile.
Prima di acquistare un seggiolino per
bambini, verificare che sia adatto per il
sedile (o per i sedili) su cui lo si intende
utilizzare. Se già si possiede un
seggiolino per bambini che però risulta
non adatto per il sedile, sarà necessario
acquistarne uno diverso.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-21

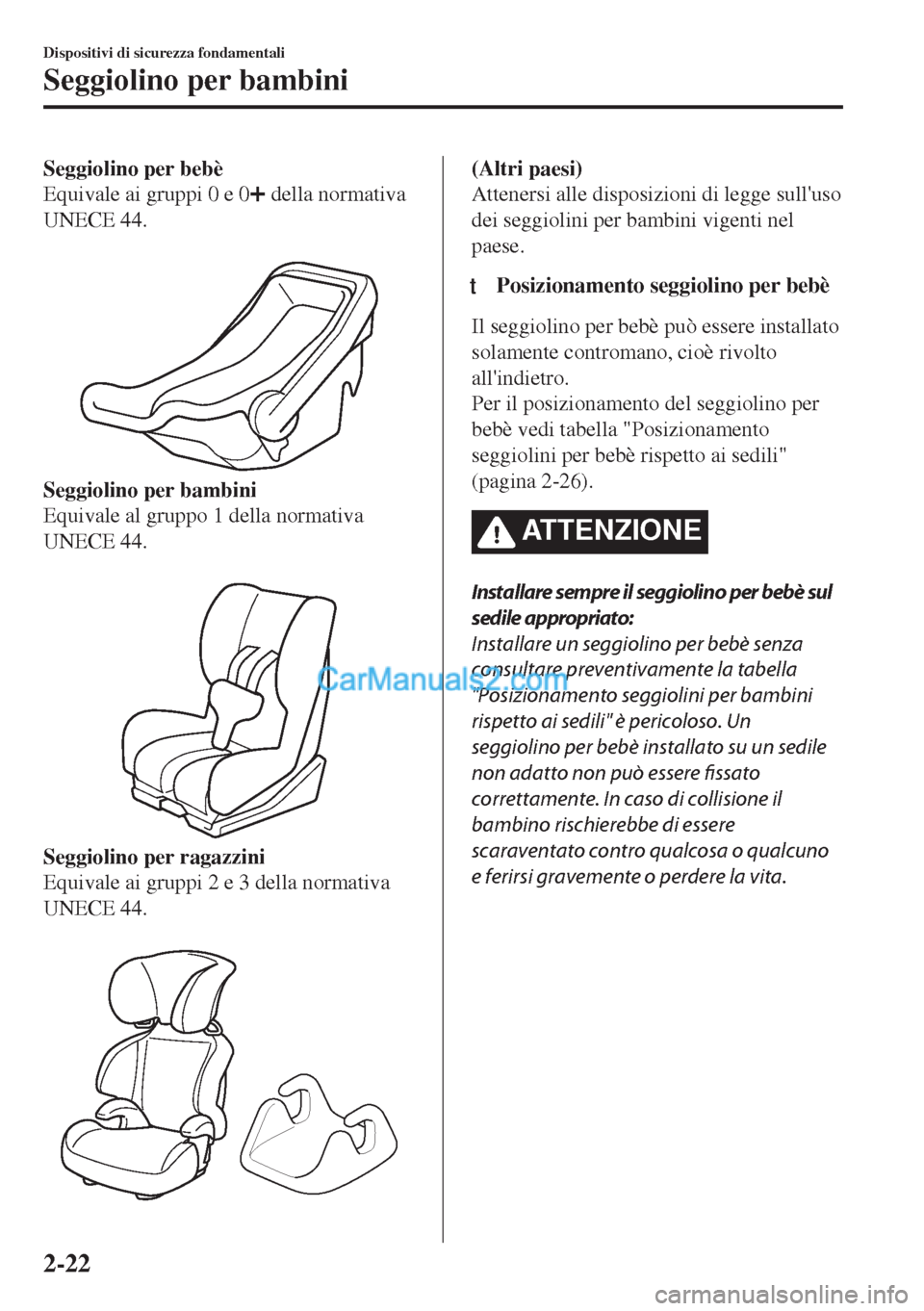

Seggiolino per bebè
Equivale ai gruppi 0 e 0
della normativa
UNECE 44.

Seggiolino per bambini
Equivale al gruppo 1 della normativa
UNECE 44.

Seggiolino per ragazzini
Equivale ai gruppi 2 e 3 della normativa
UNECE 44.

(Altri paesi)
Attenersi alle disposizioni di legge sull'uso
dei seggiolini per bambini vigenti nel
paese.
ttPosizionamento seggiolino per bebè
Il seggiolino per bebè può essere installato
solamente contromano, cioè rivolto
all'indietro.
Per il posizionamento del seggiolino per
bebè vedi tabella "Posizionamento
seggiolini per bebè rispetto ai sedili"
(pagina 2-26).
ATTENZIONE
Installare sempre il seggiolino per bebè sul
sedile appropriato:
Installare un seggiolino per bebè senza
consultare preventivamente la tabella
"Posizionamento seggiolini per bambini
rispetto ai sedili" è pericoloso. Un
seggiolino per bebè installato su un sedile
non adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-22

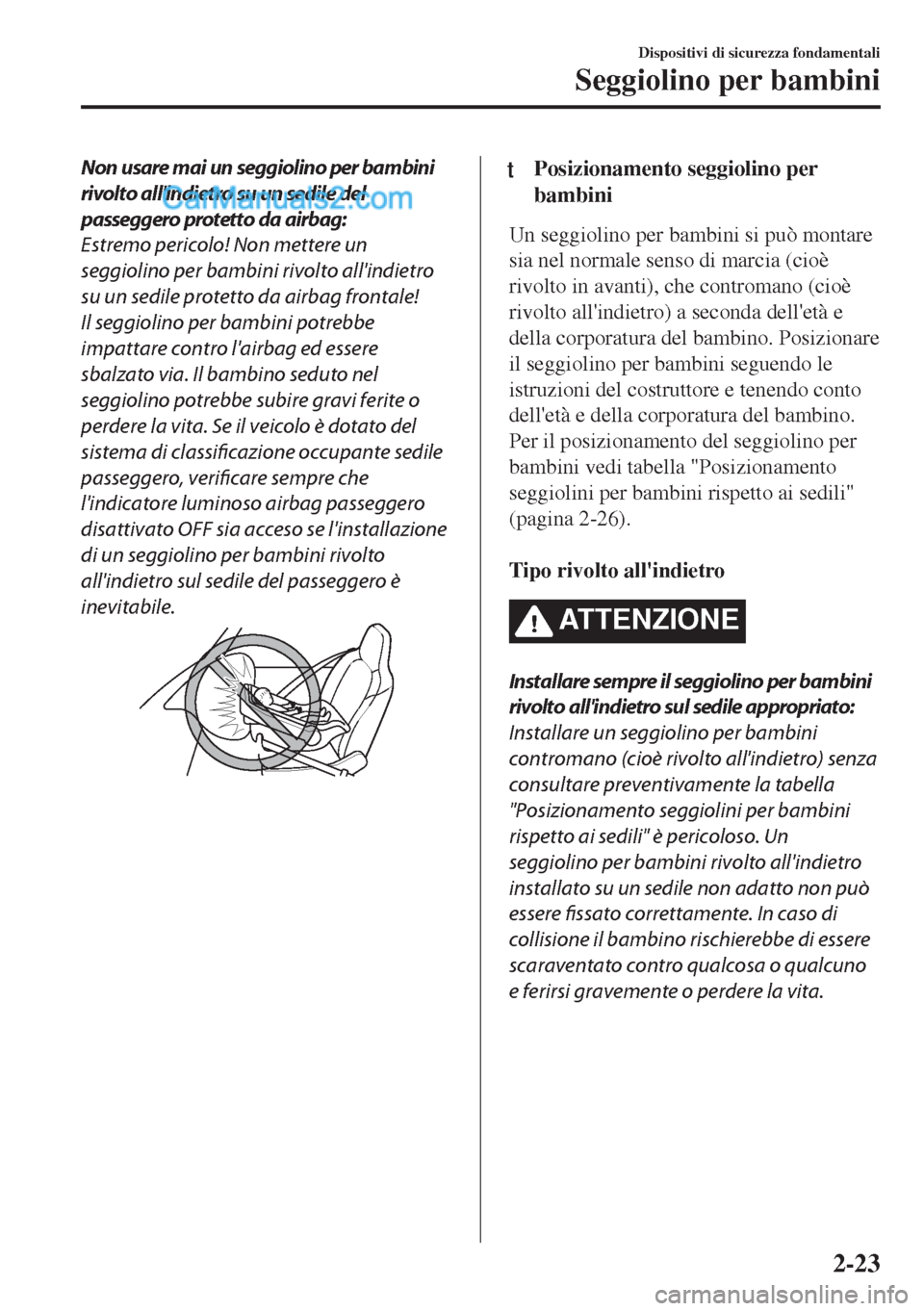

Non usare mai un seggiolino per bambini
rivolto all'indietro su un sedile del
passeggero protetto da airbag:
Estremo pericolo! Non mettere un
seggiolino per bambini rivolto all'indietro
su un sedile protetto da airbag frontale!
Il seggiolino per bambini potrebbe
impattare contro l'airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite o
perdere la vita. Se il veicolo è dotato del
sistema di classificazione occupante sedile
passeggero, verificare sempre che
l'indicatore luminoso airbag passeggero
disattivato OFF sia acceso se l'installazione
di un seggiolino per bambini rivolto
all'indietro sul sedile del passeggero è
inevitabile.ttPosizionamento seggiolino per
bambini
Un seggiolino per bambini si può montare
sia nel normale senso di marcia (cioè
rivolto in avanti), che contromano (cioè
rivolto all'indietro) a seconda dell'età e
della corporatura del bambino. Posizionare
il seggiolino per bambini seguendo le
istruzioni del costruttore e tenendo conto
dell'età e della corporatura del bambino.
Per il posizionamento del seggiolino per
bambini vedi tabella "Posizionamento
seggiolini per bambini rispetto ai sedili"
(pagina 2-26).

Tipo rivolto all'indietro
ATTENZIONE
Installare sempre il seggiolino per bambini
rivolto all'indietro sul sedile appropriato:
Installare un seggiolino per bambini
contromano (cioè rivolto all'indietro) senza
consultare preventivamente la tabella
"Posizionamento seggiolini per bambini
rispetto ai sedili" è pericoloso. Un
seggiolino per bambini rivolto all'indietro
installato su un sedile non adatto non può
essere fissato correttamente. In caso di
collisione il bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-23

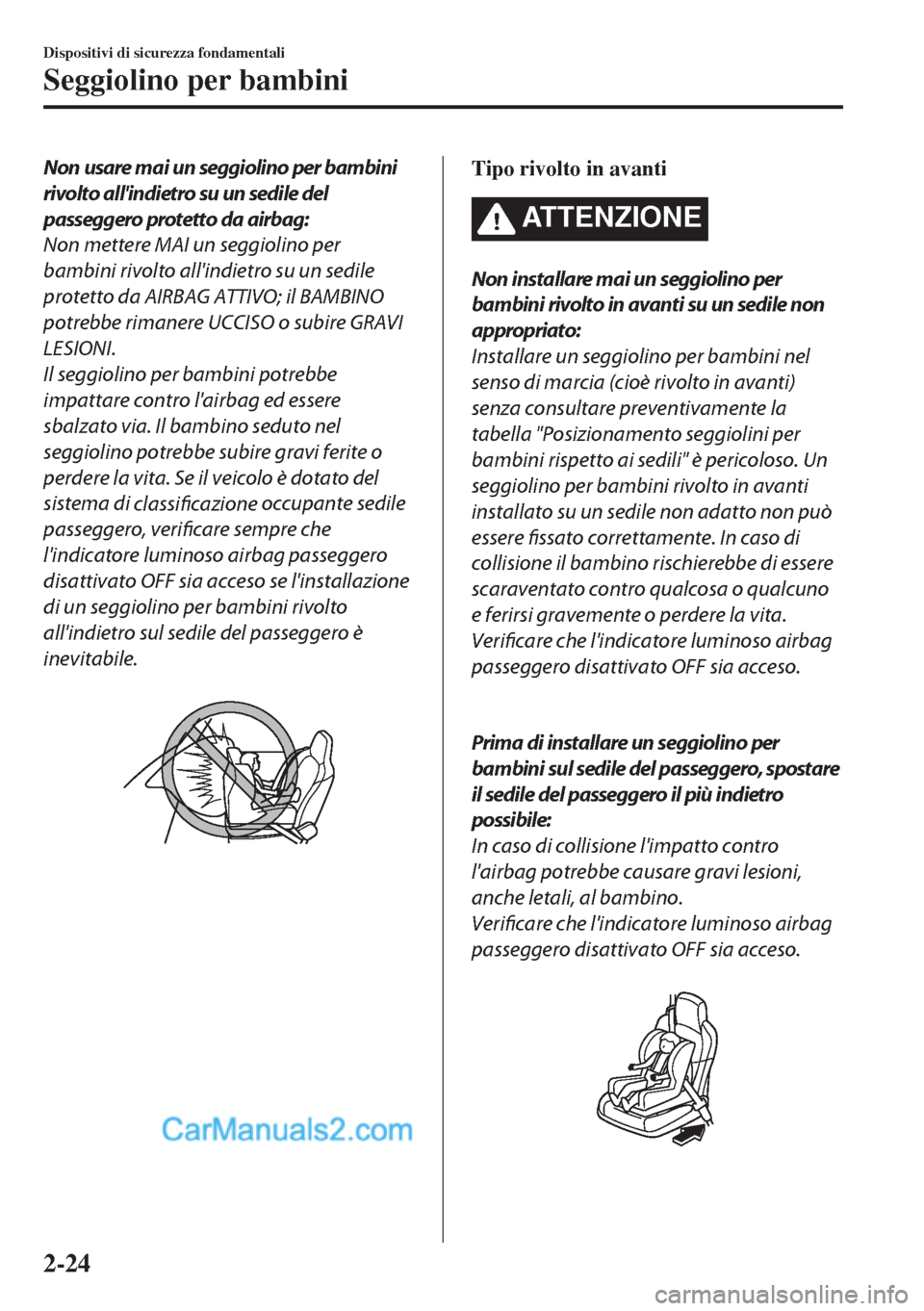

Non usare mai un seggiolino per bambini
rivolto all'indietro su un sedile del
passeggero protetto da airbag:
Non mettere MAI un seggiolino per
bambini rivolto all'indietro su un sedile
protetto da AIRBAG ATTIVO; il BAMBINO
potrebbe rimanere UCCISO o subire GRAVI
LESIONI.
Il seggiolino per bambini potrebbe
impattare contro l'airbag ed essere
sbalzato via. Il bambino seduto nel
seggiolino potrebbe subire gravi ferite o
perdere la vita. Se il veicolo è dotato del
sistema di
classificazione occupante sedile
passeggero, verificare sempre che
l'indicatore luminoso airbag passeggero
disattivato OFF sia acceso se l'installazione
di un seggiolino per bambini rivolto
all'indietro sul sedile del passeggero è
inevitabile.


Tipo rivolto in avanti
ATTENZIONE
Non installare mai un seggiolino per
bambini rivolto in avanti su un sedile non
appropriato:
Installare un seggiolino per bambini nel
senso di marcia (cioè rivolto in avanti)
senza consultare preventivamente la
tabella "Posizionamento seggiolini per
bambini rispetto ai sedili" è pericoloso. Un
seggiolino per bambini rivolto in avanti
installato su un sedile non adatto non può
essere fissato correttamente. In caso di
collisione il bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Verificare che l'indicatore luminoso airbag
passeggero disattivato OFF sia acceso.

Prima di installare un seggiolino per
bambini sul sedile del passeggero, spostare
il sedile del passeggero il più indietro
possibile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi lesioni,
anche letali, al bambino.
Verificare che l'indicatore luminoso airbag
passeggero disattivato OFF sia acceso.

Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-24

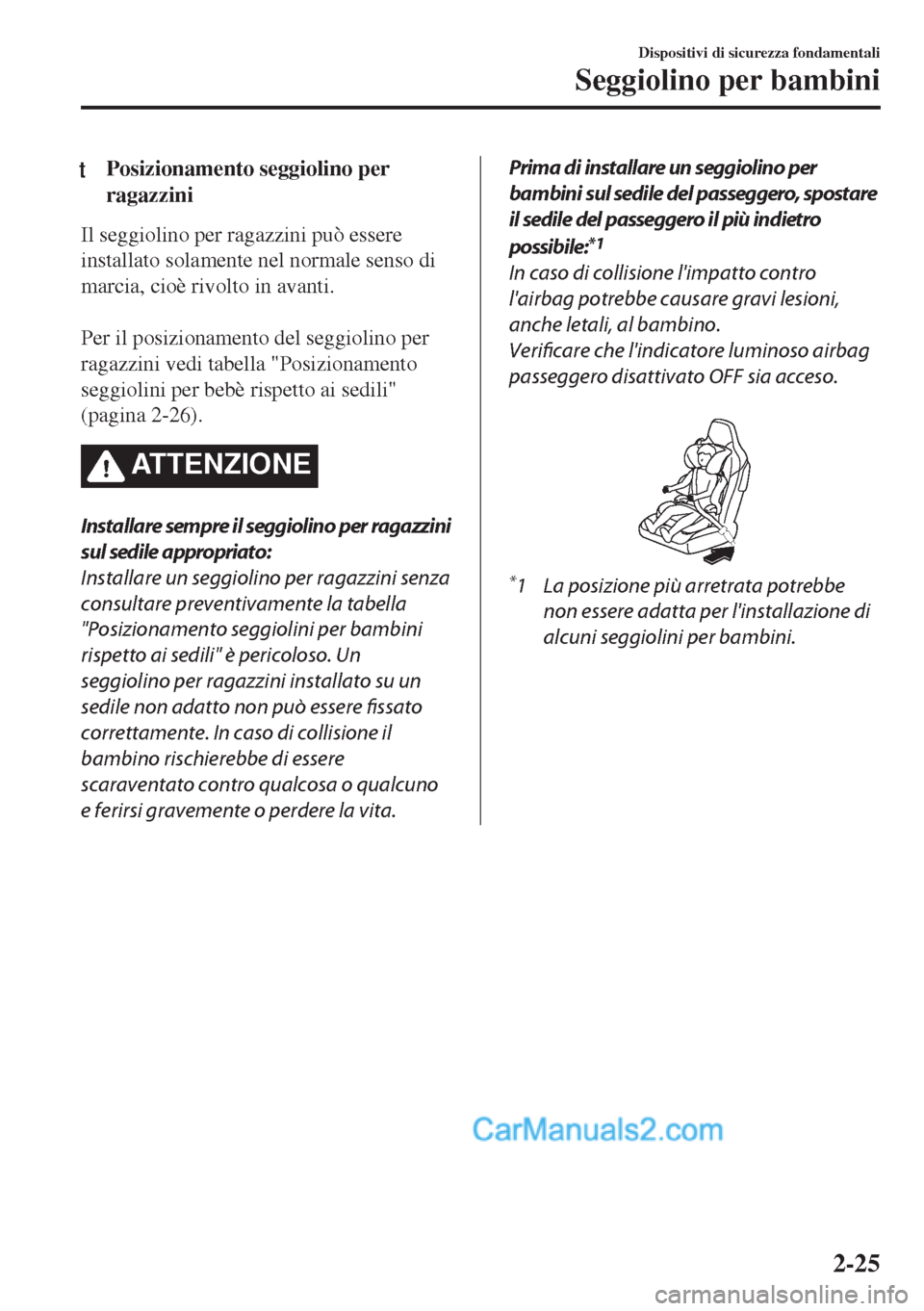

tPosizionamento seggiolino per
ragazzini
Il seggiolino per ragazzini può essere
installato solamente nel normale senso di
marcia, cioè rivolto in avanti.

Per il posizionamento del seggiolino per
ragazzini vedi tabella "Posizionamento
seggiolini per bebè rispetto ai sedili"
(pagina 2-26).
ATTENZIONE
Installare sempre il seggiolino per ragazzini
sul sedile appropriato:
Installare un seggiolino per ragazzini senza
consultare preventivamente la tabella
"Posizionamento seggiolini per bambini
rispetto ai sedili" è pericoloso. Un
seggiolino per ragazzini installato su un
sedile non adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o qualcuno
e ferirsi gravemente o perdere la vita.
Prima di installare un seggiolino per
bambini sul sedile del passeggero, spostare
il sedile del passeggero il più indietro
possibile:
*1
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi lesioni,
anche letali, al bambino.
Verificare che l'indicatore luminoso airbag
passeggero disattivato OFF sia acceso.

*1 La posizione più arretrata potrebbe
non essere adatta per l'installazione di
alcuni seggiolini per bambini.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-25

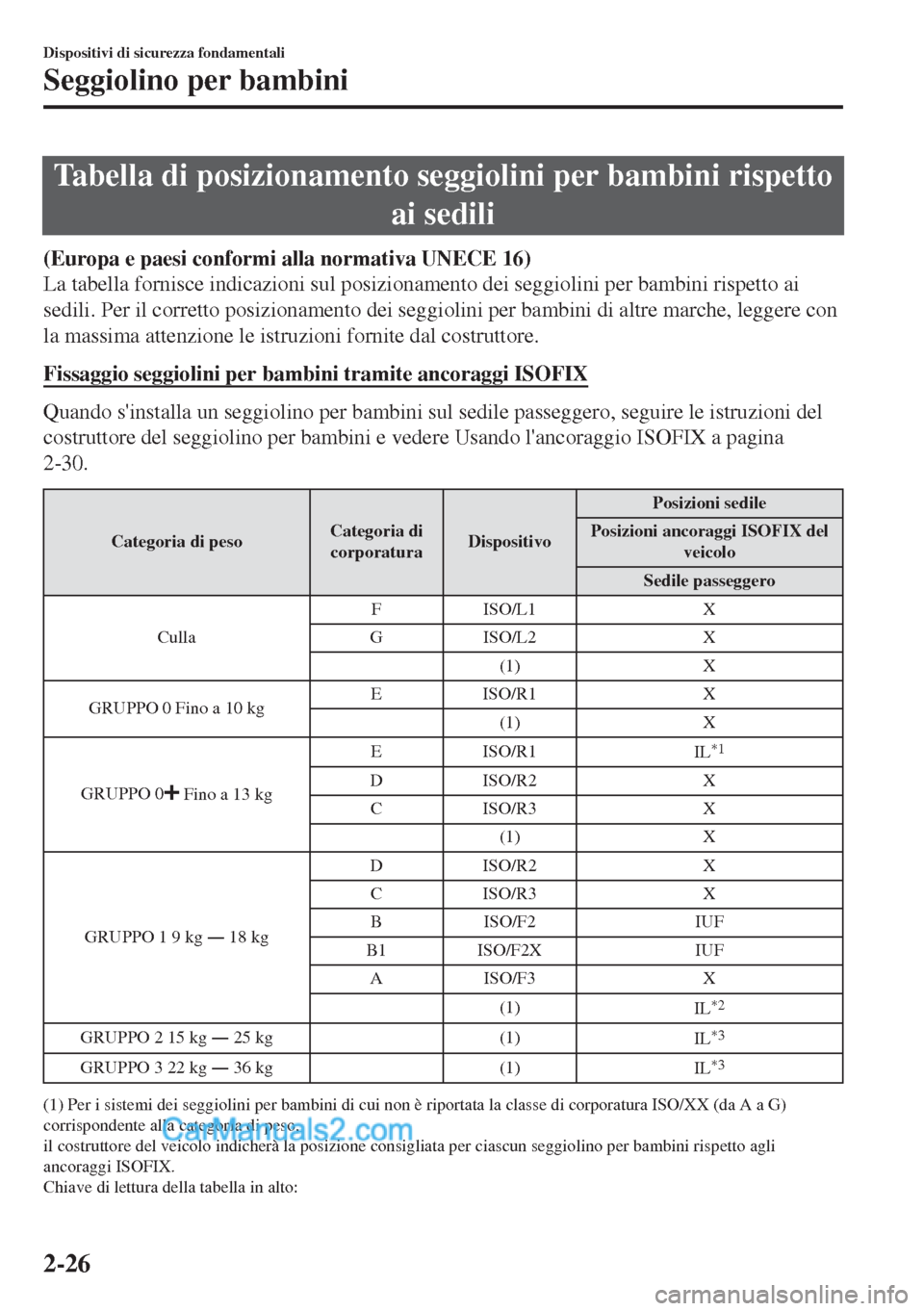

Tabella di posizionamento seggiolini per bambini rispetto
ai sedili
(Europa e paesi conformi alla normativa UNECE 16)
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini rispetto ai
sedili. Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere con
la massima attenzione le istruzioni fornite dal costruttore.
Fissaggio seggiolini per bambini tramite ancoraggi ISOFIX
Quando s'installa un seggiolino per bambini sul sedile passeggero, seguire le istruzioni del
costruttore del seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX a pagina
2-30.
Categoria di pesoCategoria di
corporaturaDispositivoPosizioni sedile
Posizioni ancoraggi ISOFIX del
veicolo
Sedile passeggero
CullaFISO/L1 X
GISO/L2 X
(1) X
GRUPPO 0 Fino a 10 kgEISO/R1 X
(1) X
GRUPPO 0
Fino a 13 kgEISO/R1
IL
*1
DISO/R2 X
CISO/R3 X
(1) X
GRUPPO 1 9 kg Š 18 kgDISO/R2 X
CISO/R3 X
BISO/F2 IUF
B1 ISO/F2X IUF
AISO/F3 X
(1)
IL
*2
GRUPPO 2 15 kg Š 25 kg (1)
IL*3
GRUPPO 3 22 kg Š 36 kg (1)
IL*3
(1) Per i sistemi dei seggiolini per bambini di cui non è riportata la classe di corporatura ISO/XX (da A a G)
corrispondente alla categoria di peso,
il costruttore del veicolo indicherà la posizione consigliata per ciascun seggiolino per bambini rispetto agli
ancoraggi ISOFIX.
Chiave di lettura della tabella in alto:
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-26

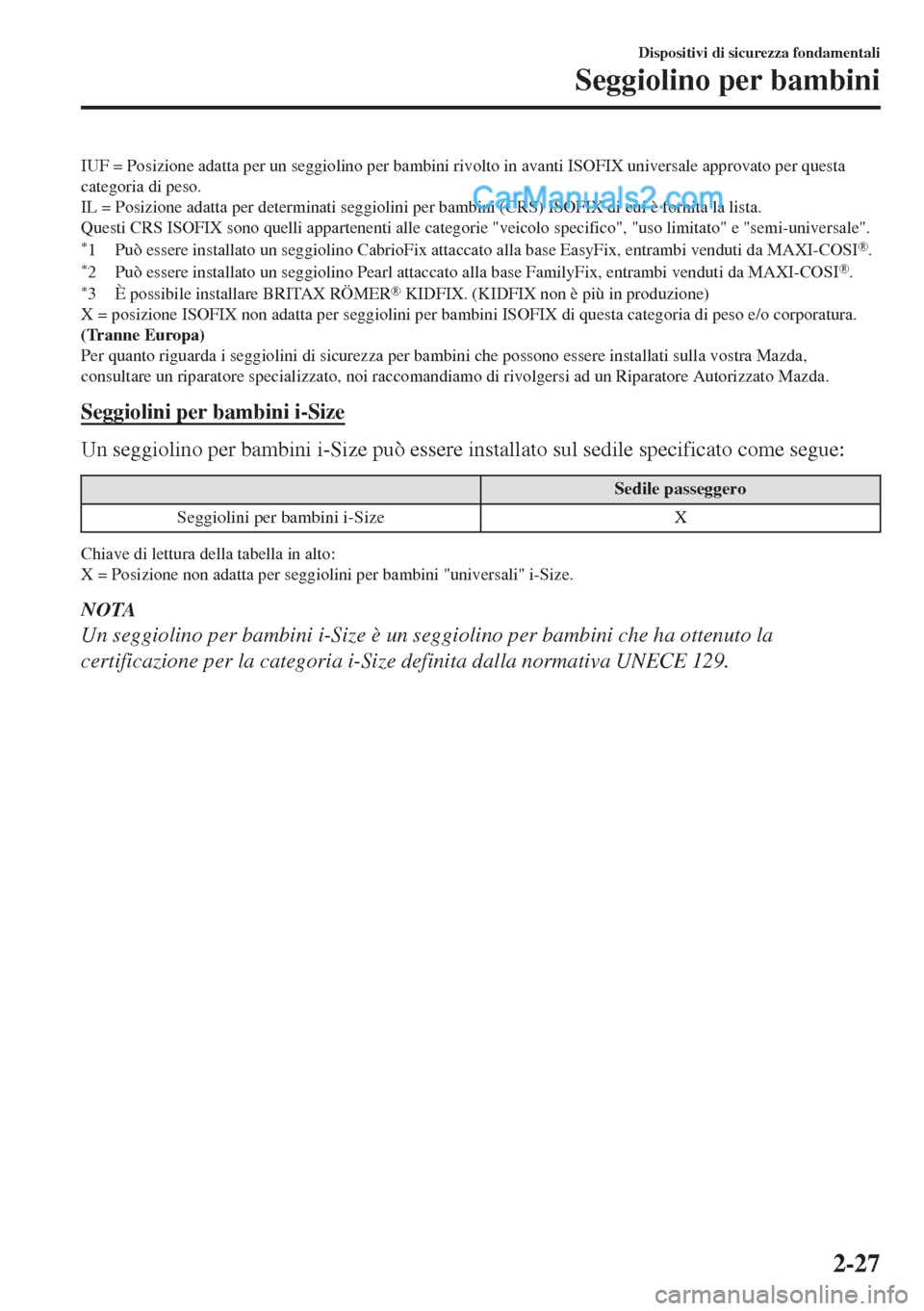

IUF = Posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX universale approvato per questa
categoria di peso.
IL = Posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX di cui è fornita la lista.
Questi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "uso limitato" e "semi-universale".
*1 Può essere installato un seggiolino CabrioFix attaccato alla base EasyFix, entrambi venduti da MAXI-COSI®.*2 Può essere installato un seggiolino Pearl attaccato alla base FamilyFix, entrambi venduti da MAXI-COSI®.*3 È possibile installare BRITAX RÖMER® KIDFIX. (KIDFIX non è più in produzione)
X = posizione ISOFIX non adatta per seggiolini per bambini ISOFIX di questa categoria di peso e/o corporatura.
(Tranne Europa)
Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere installati sulla vostra Mazda,
consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Seggiolini per bambini i-Size
Un seggiolino per bambini i-Size può essere installato sul sedile specificato come segue:
Sedile passeggero
Seggiolini per bambini i-Size X
Chiave di lettura della tabella in alto:
X = Posizione non adatta per seggiolini per bambini "universali" i-Size.
NOTA
Un seggiolino per bambini i-Size è un seggiolino per bambini che ha ottenuto la
certificazione per la categoria i-Size definita dalla normativa UNECE 129.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-27

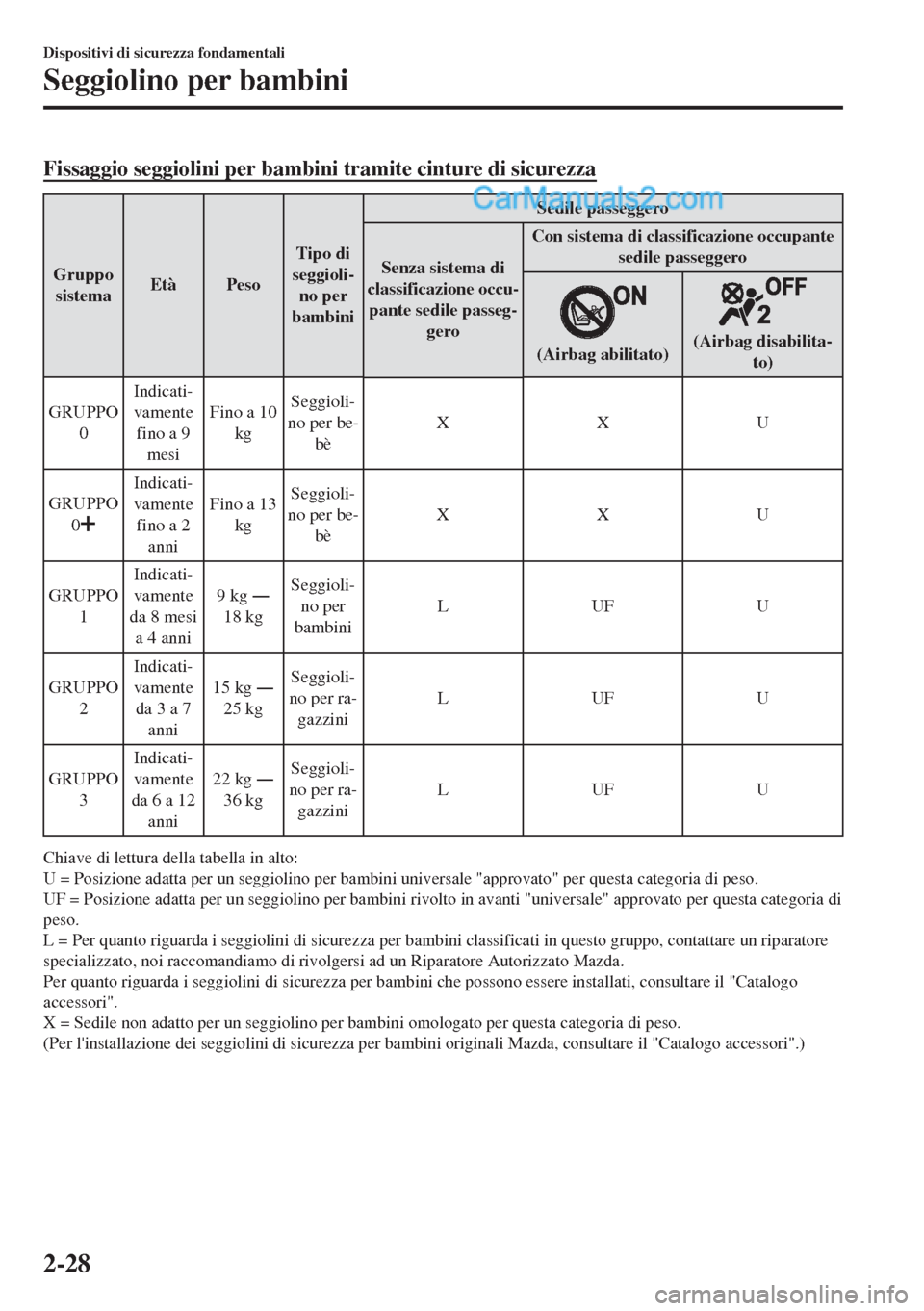

Fissaggio seggiolini per bambini tramite cinture di sicurezza
Gruppo
sistemaEtà PesoTipo di
seggioli-
no per
bambiniSedile passeggero
Senza sistema di
classificazione occu-
pante sedile passeg-
geroCon sistema di classificazione occupante
sedile passeggero
(Airbag abilitato)(Airbag disabilita-
to)
GRUPPO
0Indicati-
vamente
fino a 9
mesiFino a 10
kgSeggioli-
no per be-
bèXXU
GRUPPO
0
Indicati-
vamente
fino a 2
anniFino a 13
kgSeggioli-
no per be-
bèXXU
GRUPPO
1Indicati-
vamente
da 8 mesi
a 4 anni9 kg Š
18 kgSeggioli-
no per
bambiniLUFU
GRUPPO
2Indicati-
vamente
da 3 a 7
anni15 kg Š
25 kgSeggioli-
no per ra-
gazziniLUFU
GRUPPO
3Indicati-
vamente
da 6 a 12
anni22 kg Š
36 kgSeggioli-
no per ra-
gazziniLUFU
Chiave di lettura della tabella in alto:
U = Posizione adatta per un seggiolino per bambini universale "approvato" per questa categoria di peso.
UF = Posizione adatta per un seggiolino per bambini rivolto in avanti "universale" approvato per questa categoria di
peso.
L = Per quanto riguarda i seggiolini di sicurezza per bambini classificati in questo gruppo, contattare un riparatore
specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere installati, consultare il "Catalogo
accessori".
X = Sedile non adatto per un seggiolino per bambini omologato per questa categoria di peso.
(Per l'installazione dei seggiolini di sicurezza per bambini originali Mazda, consultare il "Catalogo accessori".)
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-28

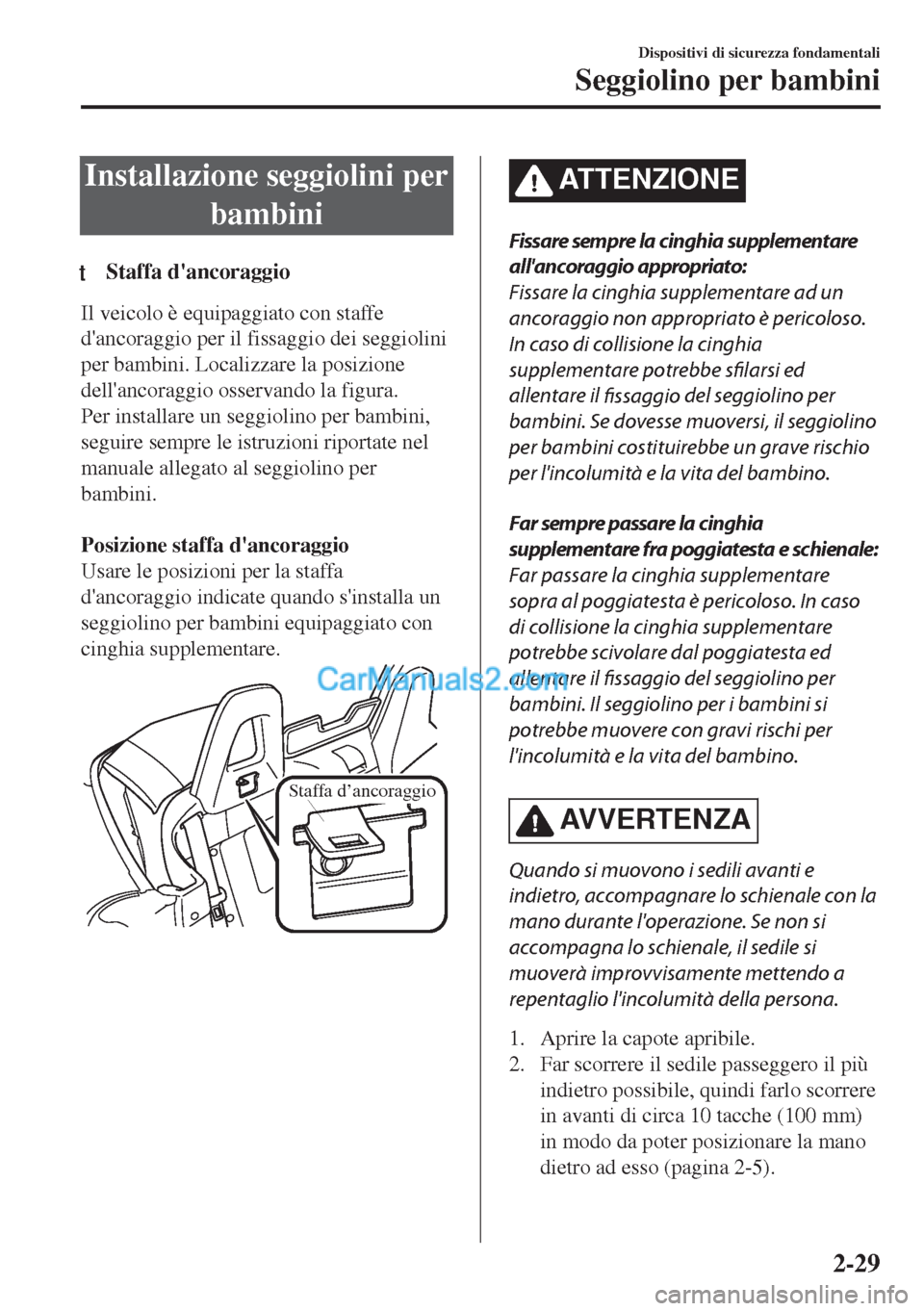

Installazione seggiolini per
bambini
tStaffa d'ancoraggio
Il veicolo è equipaggiato con staffe
d'ancoraggio per il fissaggio dei seggiolini
per bambini. Localizzare la posizione
dell'ancoraggio osservando la figura.
Per installare un seggiolino per bambini,
seguire sempre le istruzioni riportate nel
manuale allegato al seggiolino per
bambini.

Posizione staffa d'ancoraggio
Usare le posizioni per la staffa
d'ancoraggio indicate quando s'installa un
seggiolino per bambini equipaggiato con
cinghia supplementare.
Staffa d’ancoraggio
ATTENZIONE
Fissare sempre la cinghia supplementare
all'ancoraggio appropriato:
Fissare la cinghia supplementare ad un
ancoraggio non appropriato è pericoloso.
In caso di collisione la cinghia
supplementare potrebbe sfilarsi ed
allentare il
fissaggio del seggiolino per
bambini. Se dovesse muoversi, il seggiolino
per bambini costituirebbe un grave rischio
per l'incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In caso
di collisione la cinghia supplementare
potrebbe scivolare dal poggiatesta ed
allentare il fissaggio del seggiolino per
bambini. Il seggiolino per i bambini si
potrebbe muovere con gravi rischi per
l'incolumità e la vita del bambino.
AV V E R T E N Z A
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale con la
mano durante l'operazione. Se non si
accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a
repentaglio l'incolumità della persona.
1. Aprire la capote apribile.
2. Far scorrere il sedile passeggero il più
indietro possibile, quindi farlo scorrere
in avanti di circa 10 tacche (100 mm)
in modo da poter posizionare la mano
dietro ad esso (pagina 2-5).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-29

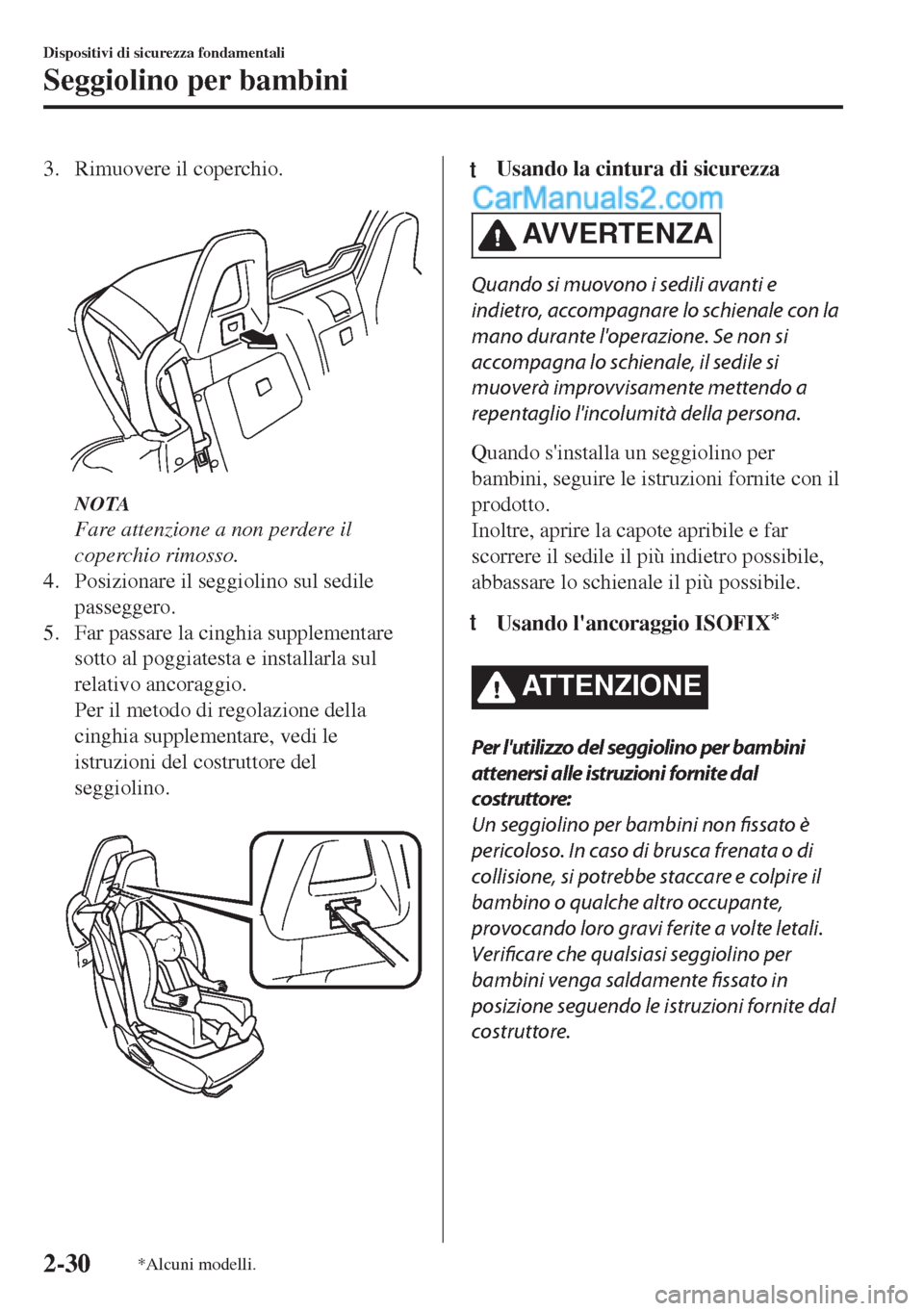

3. Rimuovere il coperchio.

NOTA
Fare attenzione a non perdere il
coperchio rimosso.
4. Posizionare il seggiolino sul sedile
passeggero.
5. Far passare la cinghia supplementare
sotto al poggiatesta e installarla sul
relativo ancoraggio.
Per il metodo di regolazione della
cinghia supplementare, vedi le
istruzioni del costruttore del
seggiolino.

ttUsando la cintura di sicurezza
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale con la
mano durante l'operazione. Se non si
accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a
repentaglio l'incolumità della persona.
Quando s'installa un seggiolino per
bambini, seguire le istruzioni fornite con il
prodotto.
Inoltre, aprire la capote apribile e far
scorrere il sedile il più indietro possibile,
abbassare lo schienale il più possibile.
tUsando l'ancoraggio ISOFIX*
ATTENZIONE
Per l'utilizzo del seggiolino per bambini
attenersi alle istruzioni fornite dal
costruttore:
Un seggiolino per bambini non fissato è
pericoloso. In caso di brusca frenata o di
collisione, si potrebbe staccare e colpire il
bambino o qualche altro occupante,
provocando loro gravi ferite a volte letali.
Verificare che qualsiasi seggiolino per
bambini venga saldamente fissato in
posizione seguendo le istruzioni fornite dal
costruttore.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-30*Alcuni modelli.
