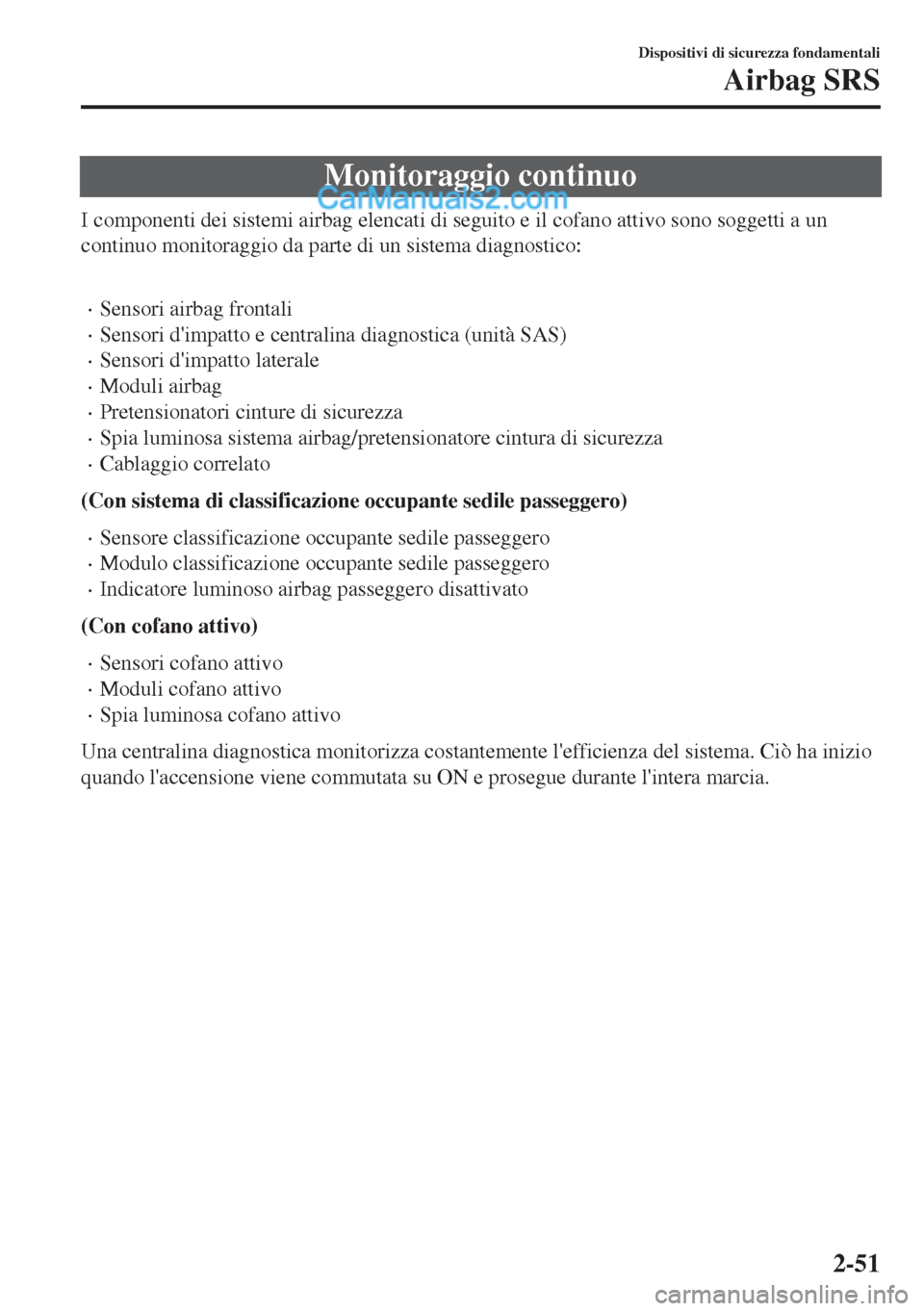

Monitoraggio continuo
I componenti dei sistemi airbag elencati di seguito e il cofano attivo sono soggetti a un
continuo monitoraggio da parte di un sistema diagnostico:

•Sensori airbag frontali
•Sensori d'impatto e centralina diagnostica (unità SAS)
•Sensori d'impatto laterale
•Moduli airbag
•Pretensionatori cinture di sicurezza
•Spia luminosa sistema airbag/pretensionatore cintura di sicurezza
•Cablaggio correlato
(Con sistema di classificazione occupante sedile passeggero)
•Sensore classificazione occupante sedile passeggero
•Modulo classificazione occupante sedile passeggero
•Indicatore luminoso airbag passeggero disattivato
(Con cofano attivo)
•Sensori cofano attivo
•Moduli cofano attivo
•Spia luminosa cofano attivo
Una centralina diagnostica monitorizza costantemente l'efficienza del sistema. Ciò ha inizio
quando l'accensione viene commutata su ON e prosegue durante l'intera marcia.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-51

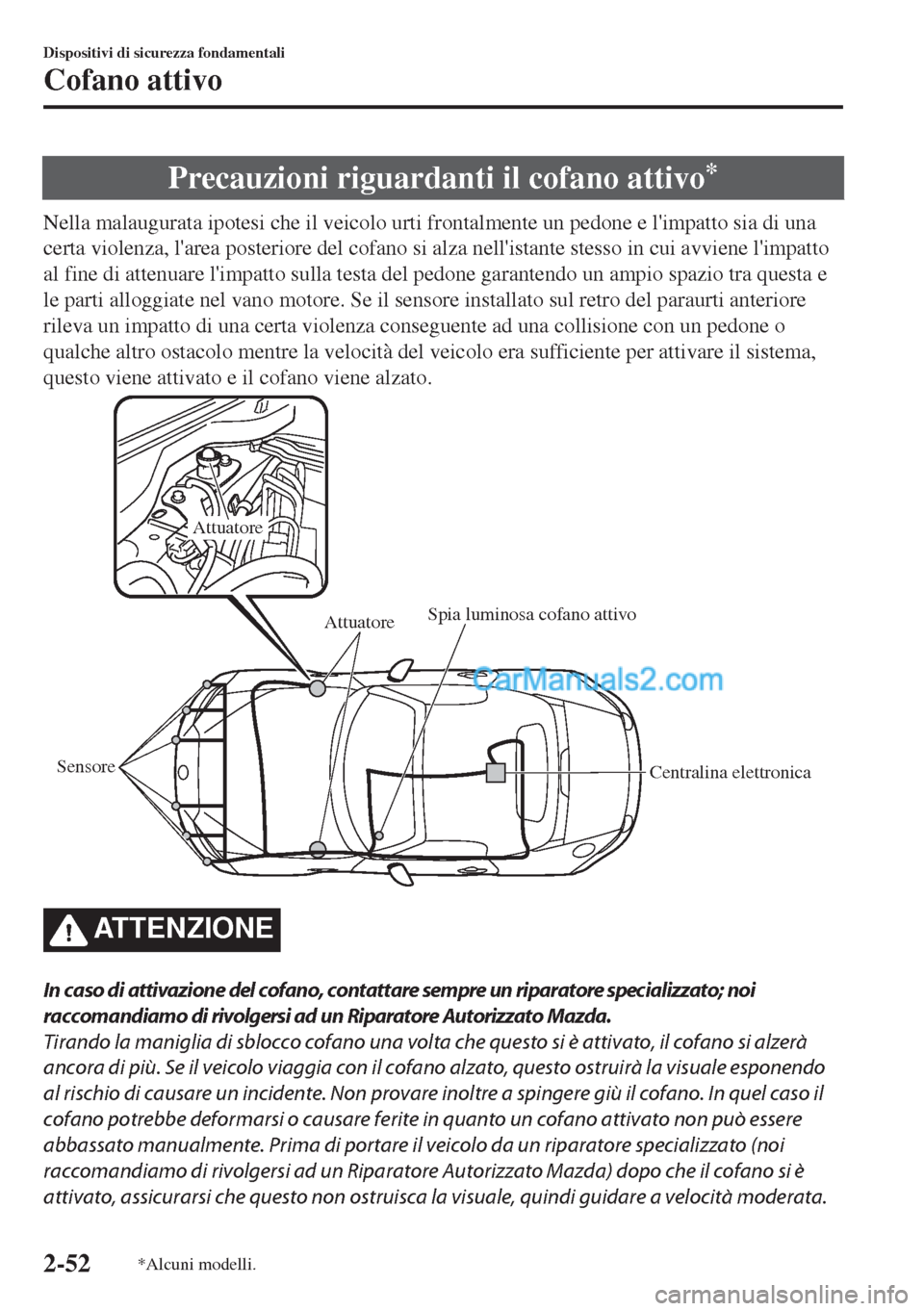

Precauzioni riguardanti il cofano attivo*
Nella malaugurata ipotesi che il veicolo urti frontalmente un pedone e l'impatto sia di una
certa violenza, l'area posteriore del cofano si alza nell'istante stesso in cui avviene l'impatto
al fine di attenuare l'impatto sulla testa del pedone garantendo un ampio spazio tra questa e
le parti alloggiate nel vano motore. Se il sensore installato sul retro del paraurti anteriore
rileva un impatto di una certa violenza conseguente ad una collisione con un pedone o
qualche altro ostacolo mentre la velocità del veicolo era sufficiente per attivare il sistema,
questo viene attivato e il cofano viene alzato.
Attuatore
Attuatore
SensoreSpia luminosa cofano attivo
Centralina elettronica
ATTENZIONE
In caso di attivazione del cofano, contattare sempre un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Tirando la maniglia di sblocco cofano una volta che questo si è attivato, il cofano si alzerà
ancora di più. Se il veicolo viaggia con il cofano alzato, questo ostruirà la visuale esponendo
al rischio di causare un incidente. Non provare inoltre a spingere giù il cofano. In quel caso il
cofano potrebbe deformarsi o causare ferite in quanto un cofano attivato non può essere
abbassato manualmente. Prima di portare il veicolo da un riparatore specializzato (noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda) dopo che il cofano si è
attivato, assicurarsi che questo non ostruisca la visuale, quindi guidare a velocità moderata.
Dispositivi di sicurezza fondamentali
Cofano attivo
2-52*Alcuni modelli.

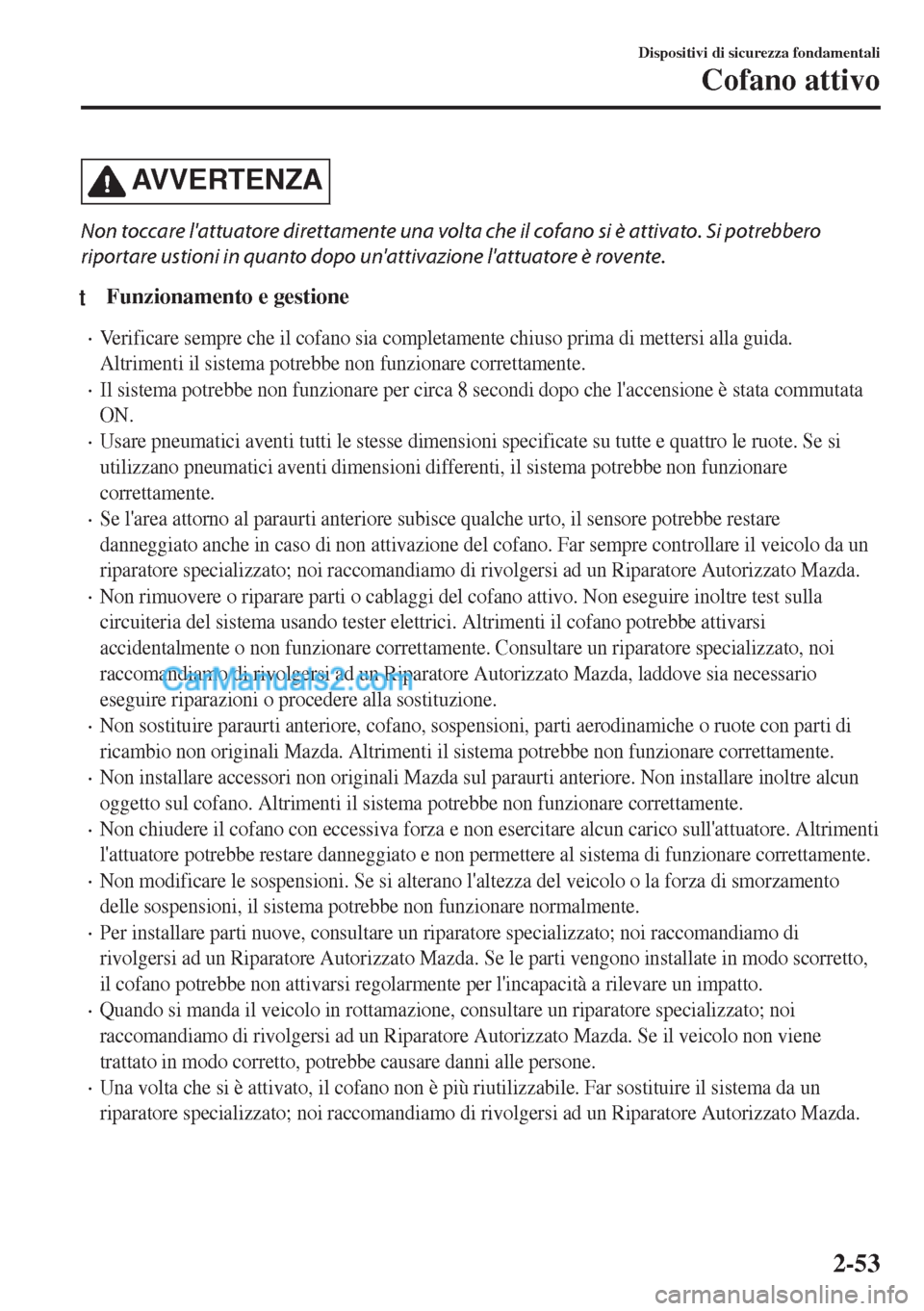

AVVERTENZA
Non toccare l'attuatore direttamente una volta che il cofano si è attivato. Si potrebbero
riportare ustioni in quanto dopo un'attivazione l'attuatore è rovente.
tFunzionamento e gestione
•Verificare sempre che il cofano sia completamente chiuso prima di mettersi alla guida.
Altrimenti il sistema potrebbe non funzionare correttamente.
•Il sistema potrebbe non funzionare per circa 8 secondi dopo che l'accensione è stata commutata
ON.
•Usare pneumatici aventi tutti le stesse dimensioni specificate su tutte e quattro le ruote. Se si
utilizzano pneumatici aventi dimensioni differenti, il sistema potrebbe non funzionare
correttamente.
•Se l'area attorno al paraurti anteriore subisce qualche urto, il sensore potrebbe restare
danneggiato anche in caso di non attivazione del cofano. Far sempre controllare il veicolo da un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
•Non rimuovere o riparare parti o cablaggi del cofano attivo. Non eseguire inoltre test sulla
circuiteria del sistema usando tester elettrici. Altrimenti il cofano potrebbe attivarsi
accidentalmente o non funzionare correttamente. Consultare un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, laddove sia necessario
eseguire riparazioni o procedere alla sostituzione.
•Non sostituire paraurti anteriore, cofano, sospensioni, parti aerodinamiche o ruote con parti di
ricambio non originali Mazda. Altrimenti il sistema potrebbe non funzionare correttamente.
•Non installare accessori non originali Mazda sul paraurti anteriore. Non installare inoltre alcun
oggetto sul cofano. Altrimenti il sistema potrebbe non funzionare correttamente.
•Non chiudere il cofano con eccessiva forza e non esercitare alcun carico sull'attuatore. Altrimenti
l'attuatore potrebbe restare danneggiato e non permettere al sistema di funzionare correttamente.
•Non modificare le sospensioni. Se si alterano l'altezza del veicolo o la forza di smorzamento
delle sospensioni, il sistema potrebbe non funzionare normalmente.
•Per installare parti nuove, consultare un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda. Se le parti vengono installate in modo scorretto,
il cofano potrebbe non attivarsi regolarmente per l'incapacità a rilevare un impatto.
•Quando si manda il veicolo in rottamazione, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda. Se il veicolo non viene
trattato in modo corretto, potrebbe causare danni alle persone.
•Una volta che si è attivato, il cofano non è più riutilizzabile. Far sostituire il sistema da un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Dispositivi di sicurezza fondamentali
Cofano attivo
2-53

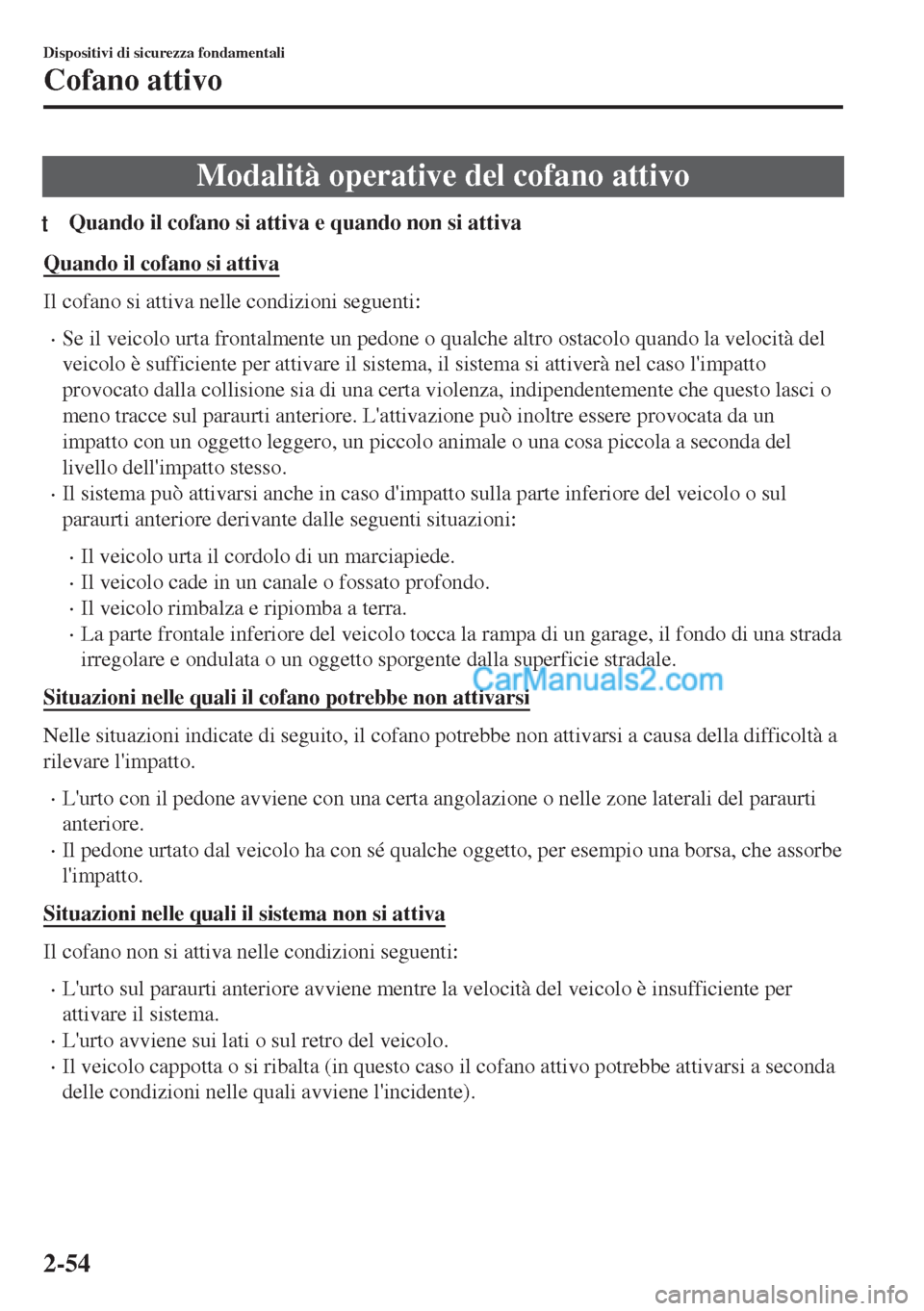

Modalità operative del cofano attivo
tQuando il cofano si attiva e quando non si attiva
Quando il cofano si attiva
Il cofano si attiva nelle condizioni seguenti:
•Se il veicolo urta frontalmente un pedone o qualche altro ostacolo quando la velocità del
veicolo è sufficiente per attivare il sistema, il sistema si attiverà nel caso l'impatto
provocato dalla collisione sia di una certa violenza, indipendentemente che questo lasci o
meno tracce sul paraurti anteriore. L'attivazione può inoltre essere provocata da un
impatto con un oggetto leggero, un piccolo animale o una cosa piccola a seconda del
livello dell'impatto stesso.
•Il sistema può attivarsi anche in caso d'impatto sulla parte inferiore del veicolo o sul
paraurti anteriore derivante dalle seguenti situazioni:
•Il veicolo urta il cordolo di un marciapiede.
•Il veicolo cade in un canale o fossato profondo.
•Il veicolo rimbalza e ripiomba a terra.
•La parte frontale inferiore del veicolo tocca la rampa di un garage, il fondo di una strada
irregolare e ondulata o un oggetto sporgente dalla superficie stradale.
Situazioni nelle quali il cofano potrebbe non attivarsi
Nelle situazioni indicate di seguito, il cofano potrebbe non attivarsi a causa della difficoltà a
rilevare l'impatto.
•L'urto con il pedone avviene con una certa angolazione o nelle zone laterali del paraurti
anteriore.
•Il pedone urtato dal veicolo ha con sé qualche oggetto, per esempio una borsa, che assorbe
l'impatto.
Situazioni nelle quali il sistema non si attiva
Il cofano non si attiva nelle condizioni seguenti:
•L'urto sul paraurti anteriore avviene mentre la velocità del veicolo è insufficiente per
attivare il sistema.
•L'urto avviene sui lati o sul retro del veicolo.
•Il veicolo cappotta o si ribalta (in questo caso il cofano attivo potrebbe attivarsi a seconda
delle condizioni nelle quali avviene l'incidente).
Dispositivi di sicurezza fondamentali
Cofano attivo
2-54

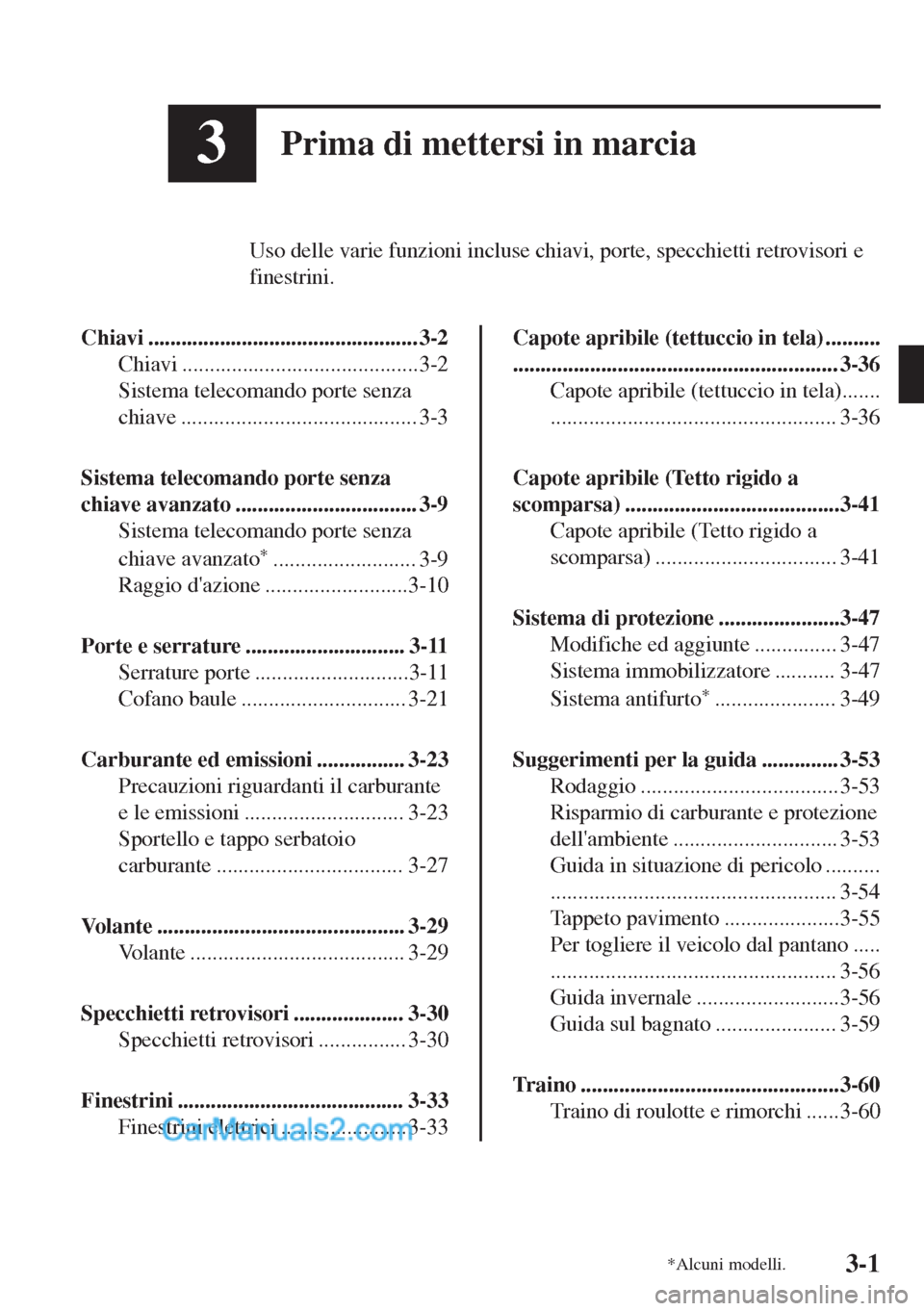

3Prima di mettersi in marcia
Uso delle varie funzioni incluse chiavi, porte, specchietti retrovisori e
finestrini.
Chiavi ................................................. 3-2
Chiavi ...........................................3-2
Sistema telecomando porte senza
chiave ........................................... 3-3
Sistema telecomando porte senza
chiave avanzato ................................. 3-9
Sistema telecomando porte senza
chiave avanzato
*.......................... 3-9
Raggio d'azione ..........................3-10
Porte e serrature ............................. 3-11
Serrature porte ............................3-11
Cofano baule .............................. 3-21
Carburante ed emissioni ................ 3-23
Precauzioni riguardanti il carburante
e le emissioni ............................. 3-23
Sportello e tappo serbatoio
carburante .................................. 3-27
Volante ............................................. 3-29
Volante ....................................... 3-29
Specchietti retrovisori .................... 3-30
Specchietti retrovisori ................ 3-30
Finestrini ......................................... 3-33
Finestrini elettrici ....................... 3-33
Capote apribile (tettuccio in tela) ..........
........................................................... 3-36
Capote apribile (tettuccio in tela).......
.................................................... 3-36
Capote apribile (Tetto rigido a
scomparsa) .......................................3-41
Capote apribile (Tetto rigido a
scomparsa) ................................. 3-41
Sistema di protezione ......................3-47
Modifiche ed aggiunte ............... 3-47
Sistema immobilizzatore ........... 3-47
Sistema antifurto
*...................... 3-49
Suggerimenti per la guida .............. 3-53
Rodaggio .................................... 3-53
Risparmio di carburante e protezione
dell'ambiente .............................. 3-53
Guida in situazione di pericolo ..........
.................................................... 3-54
Tappeto pavimento .....................3-55
Per togliere il veicolo dal pantano .....
.................................................... 3-56
Guida invernale ..........................3-56
Guida sul bagnato ...................... 3-59
Traino ...............................................3-60
Traino di roulotte e rimorchi ......3-60
*Alcuni modelli.3-1

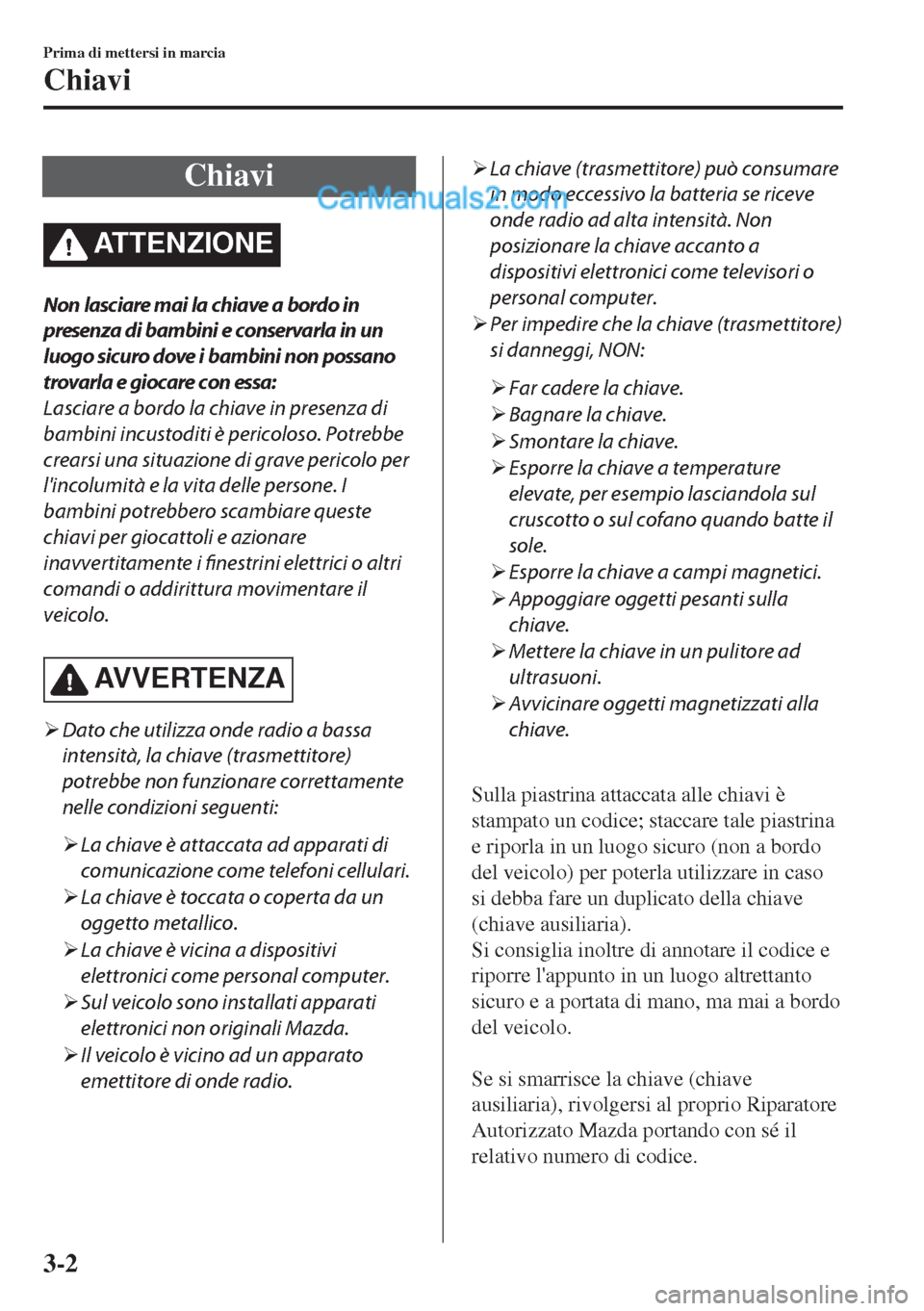

Chiavi
ATTENZIONE
Non lasciare mai la chiave a bordo in
presenza di bambini e conservarla in un
luogo sicuro dove i bambini non possano
trovarla e giocare con essa:
Lasciare a bordo la chiave in presenza di
bambini incustoditi è pericoloso. Potrebbe
crearsi una situazione di grave pericolo per
l'incolumità e la vita delle persone. I
bambini potrebbero scambiare queste
chiavi per giocattoli e azionare
inavvertitamente i finestrini elettrici o altri
comandi o addirittura movimentare il
veicolo.
AVVERTENZA
¾Dato che utilizza onde radio a bassa
intensità, la chiave (trasmettitore)
potrebbe non funzionare correttamente
nelle condizioni seguenti:
¾La chiave è attaccata ad apparati di
comunicazione come telefoni cellulari.
¾La chiave è toccata o coperta da un
oggetto metallico.
¾La chiave è vicina a dispositivi
elettronici come personal computer.
¾Sul veicolo sono installati apparati
elettronici non originali Mazda.
¾Il veicolo è vicino ad un apparato
emettitore di onde radio.
¾La chiave (trasmettitore) può consumare
in modo eccessivo la batteria se riceve
onde radio ad alta intensità. Non
posizionare la chiave accanto a
dispositivi elettronici come televisori o
personal computer.
¾Per impedire che la chiave (trasmettitore)
si danneggi, NON:
¾Far cadere la chiave.
¾Bagnare la chiave.
¾Smontare la chiave.
¾Esporre la chiave a temperature
elevate, per esempio lasciandola sul
cruscotto o sul cofano quando batte il
sole.
¾Esporre la chiave a campi magnetici.
¾Appoggiare oggetti pesanti sulla
chiave.
¾Mettere la chiave in un pulitore ad
ultrasuoni.
¾Avvicinare oggetti magnetizzati alla
chiave.

Sulla piastrina attaccata alle chiavi è
stampato un codice; staccare tale piastrina
e riporla in un luogo sicuro (non a bordo
del veicolo) per poterla utilizzare in caso
si debba fare un duplicato della chiave
(chiave ausiliaria).
Si consiglia inoltre di annotare il codice e
riporre l'appunto in un luogo altrettanto
sicuro e a portata di mano, ma mai a bordo
del veicolo.

Se si smarrisce la chiave (chiave
ausiliaria), rivolgersi al proprio Riparatore
Autorizzato Mazda portando con sé il
relativo numero di codice.
Prima di mettersi in marcia
Chiavi
3-2

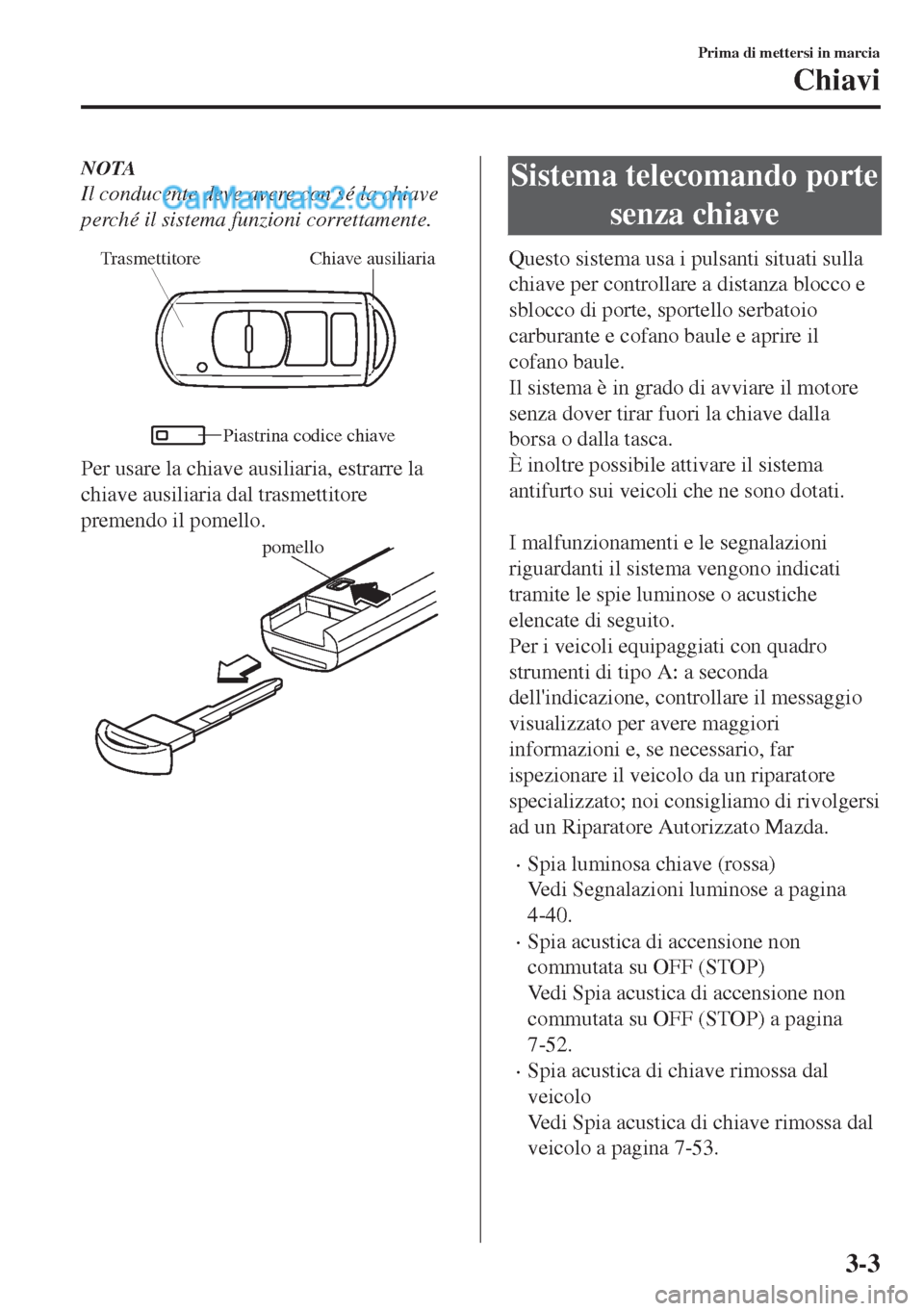

NOTA
Il conducente deve avere con sé la chiave
perché il sistema funzioni correttamente.
Chiave ausiliaria Trasmettitore
Piastrina codice chiave
Per usare la chiave ausiliaria, estrarre la
chiave ausiliaria dal trasmettitore
premendo il pomello.
pomello
Sistema telecomando porte
senza chiave
Questo sistema usa i pulsanti situati sulla
chiave per controllare a distanza blocco e
sblocco di porte, sportello serbatoio
carburante e cofano baule e aprire il
cofano baule.
Il sistema è in grado di avviare il motore
senza dover tirar fuori la chiave dalla
borsa o dalla tasca.
È inoltre possibile attivare il sistema
antifurto sui veicoli che ne sono dotati.

I malfunzionamenti e le segnalazioni
riguardanti il sistema vengono indicati
tramite le spie luminose o acustiche
elencate di seguito.
Per i veicoli equipaggiati con quadro
strumenti di tipo A: a seconda
dell'indicazione, controllare il messaggio
visualizzato per avere maggiori
informazioni e, se necessario, far
ispezionare il veicolo da un riparatore
specializzato; noi consigliamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Spia luminosa chiave (rossa)
Vedi Segnalazioni luminose a pagina
4-40.
•Spia acustica di accensione non
commutata su OFF (STOP)
Vedi Spia acustica di accensione non
commutata su OFF (STOP) a pagina
7-52.
•Spia acustica di chiave rimossa dal
veicolo
Vedi Spia acustica di chiave rimossa dal
veicolo a pagina 7-53.
Prima di mettersi in marcia
Chiavi
3-3

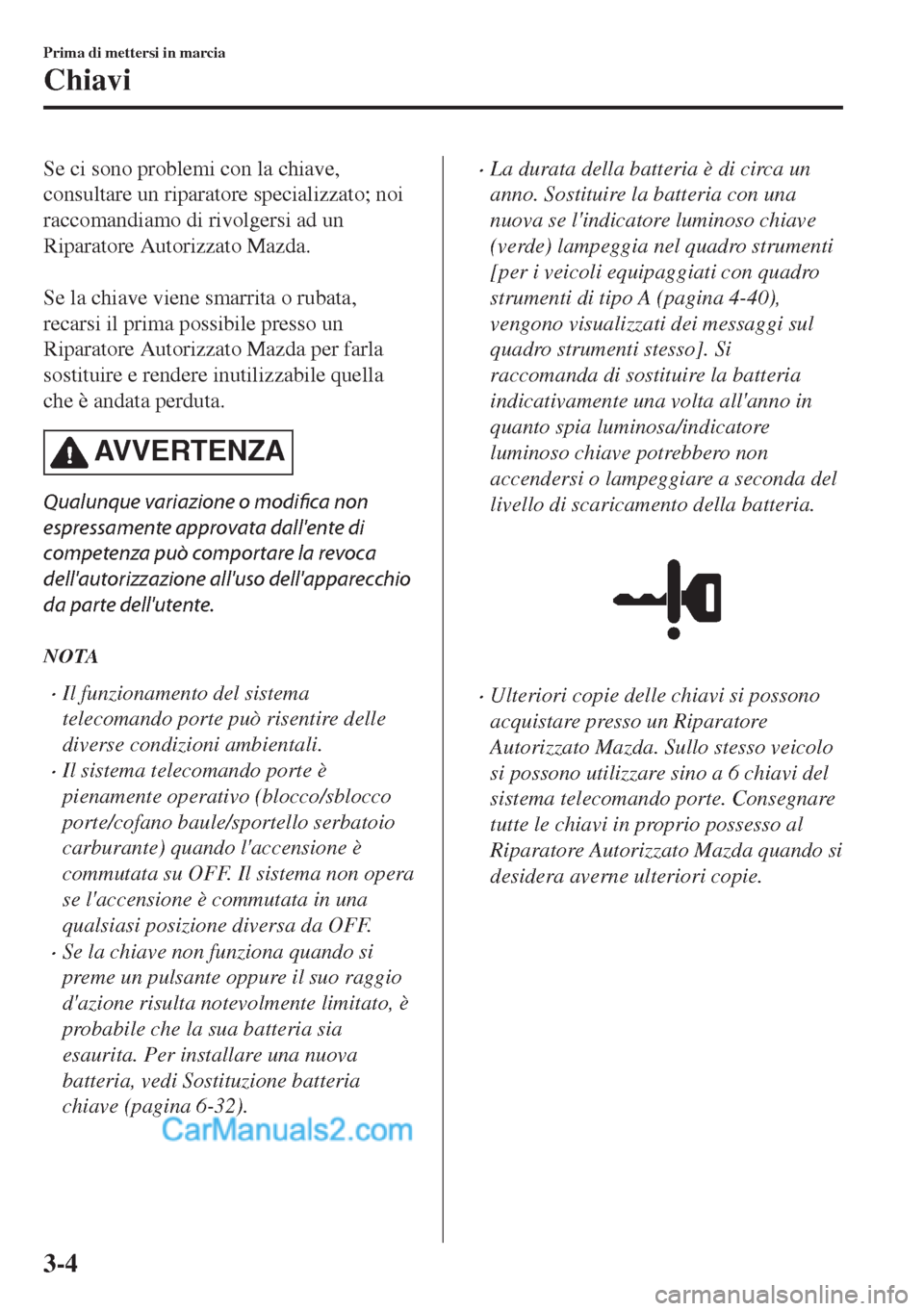

Se ci sono problemi con la chiave,
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.

Se la chiave viene smarrita o rubata,
recarsi il prima possibile presso un
Riparatore Autorizzato Mazda per farla
sostituire e rendere inutilizzabile quella
che è andata perduta.
AVVERTENZA
Qualunque variazione o modifica non
espressamente approvata dall'ente di
competenza può comportare la revoca
dell'autorizzazione all'uso dell'apparecchio
da parte dell'utente.
NOTA
•Il funzionamento del sistema
telecomando porte può risentire delle
diverse condizioni ambientali.
•Il sistema telecomando porte è
pienamente operativo (blocco/sblocco
porte/cofano baule/sportello serbatoio
carburante) quando l'accensione è
commutata su OFF. Il sistema non opera
se l'accensione è commutata in una
qualsiasi posizione diversa da OFF.
•Se la chiave non funziona quando si
preme un pulsante oppure il suo raggio
d'azione risulta notevolmente limitato, è
probabile che la sua batteria sia
esaurita. Per installare una nuova
batteria, vedi Sostituzione batteria
chiave (pagina 6-32).
•La durata della batteria è di circa un
anno. Sostituire la batteria con una
nuova se l'indicatore luminoso chiave
(verde) lampeggia nel quadro strumenti
[per i veicoli equipaggiati con quadro
strumenti di tipo A (pagina 4-40),
vengono visualizzati dei messaggi sul
quadro strumenti stesso]. Si
raccomanda di sostituire la batteria
indicativamente una volta all'anno in
quanto spia luminosa/indicatore
luminoso chiave potrebbero non
accendersi o lampeggiare a seconda del
livello di scaricamento della batteria.
•Ulteriori copie delle chiavi si possono
acquistare presso un Riparatore
Autorizzato Mazda. Sullo stesso veicolo
si possono utilizzare sino a 6 chiavi del
sistema telecomando porte. Consegnare
tutte le chiavi in proprio possesso al
Riparatore Autorizzato Mazda quando si
desidera averne ulteriori copie.
Prima di mettersi in marcia
Chiavi
3-4

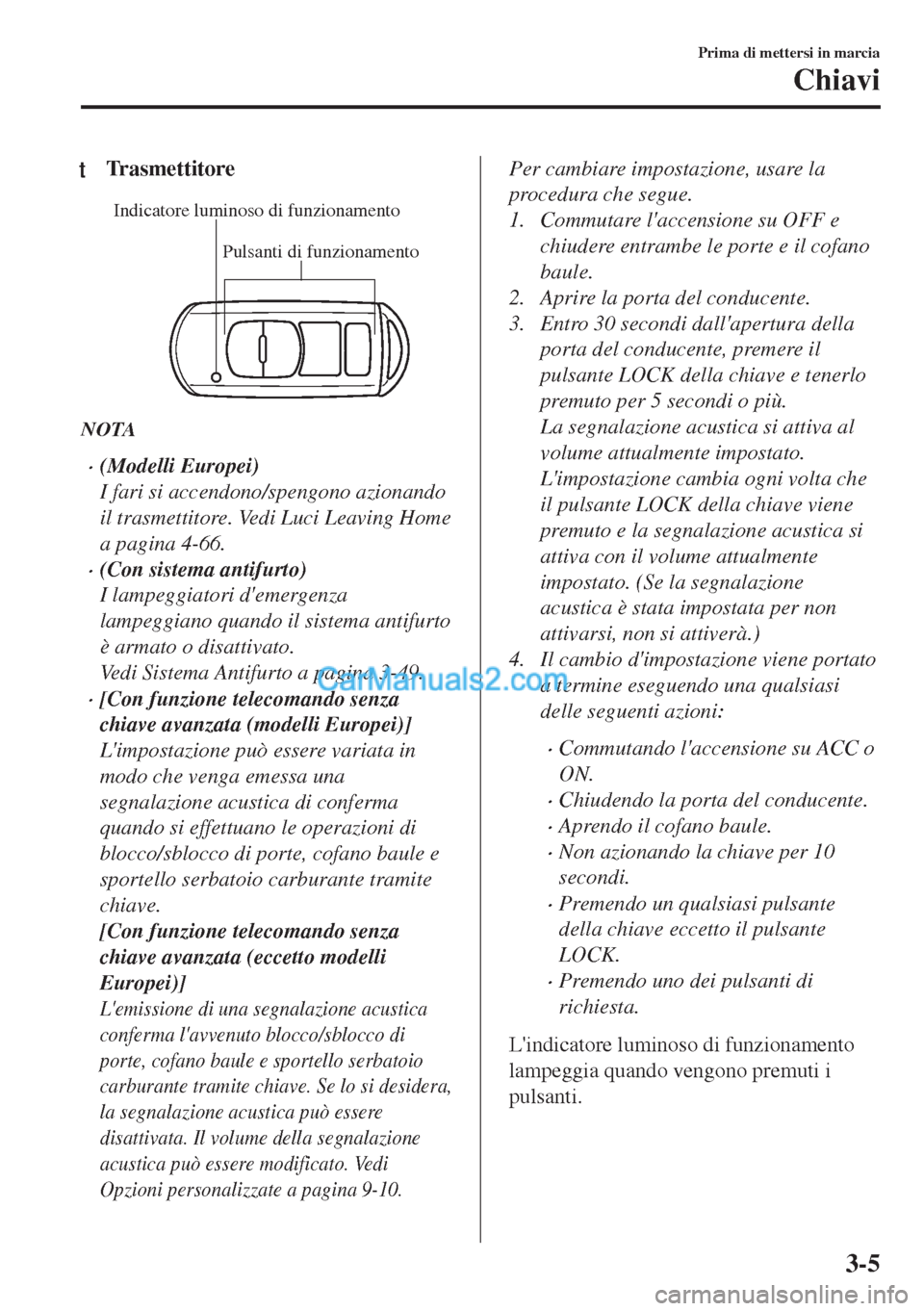

tTr a s m e t t i t o r e
Pulsanti di funzionamento Indicatore luminoso di funzionamento
NOTA
•(Modelli Europei)
I fari si accendono/spengono azionando
il trasmettitore. Vedi Luci Leaving Home
a pagina 4-66.
•(Con sistema antifurto)
I lampeggiatori d'emergenza
lampeggiano quando il sistema antifurto
è armato o disattivato.
Vedi Sistema Antifurto a pagina 3-49.
•[Con funzione telecomando senza
chiave avanzata (modelli Europei)]
L'impostazione può essere variata in
modo che venga emessa una
segnalazione acustica di conferma
quando si effettuano le operazioni di
blocco/sblocco di porte, cofano baule e
sportello serbatoio carburante tramite
chiave.
[Con funzione telecomando senza
chiave avanzata (eccetto modelli
Europei)]
L'emissione di una segnalazione acustica
conferma l'avvenuto blocco/sblocco di
porte, cofano baule e sportello serbatoio
carburante tramite chiave. Se lo si desidera,
la segnalazione acustica può essere
disattivata. Il volume della segnalazione
acustica può essere modificato. Vedi
Opzioni personalizzate a pagina 9-10.
Per cambiare impostazione, usare la
procedura che segue.
1. Commutare l'accensione su OFF e
chiudere entrambe le porte e il cofano
baule.
2. Aprire la porta del conducente.
3. Entro 30 secondi dall'apertura della
porta del conducente, premere il
pulsante LOCK della chiave e tenerlo
premuto per 5 secondi o più.
La segnalazione acustica si attiva al
volume attualmente impostato.
L'impostazione cambia ogni volta che
il pulsante LOCK della chiave viene
premuto e la segnalazione acustica si
attiva con il volume attualmente
impostato. (Se la segnalazione
acustica è stata impostata per non
attivarsi, non si attiverà.)
4. Il cambio d'impostazione viene portato
a termine eseguendo una qualsiasi
delle seguenti azioni:
•Commutando l'accensione su ACC o
ON.
•Chiudendo la porta del conducente.
•Aprendo il cofano baule.
•Non azionando la chiave per 10
secondi.
•Premendo un qualsiasi pulsante
della chiave eccetto il pulsante
LOCK.
•Premendo uno dei pulsanti di
richiesta.
L'indicatore luminoso di funzionamento
lampeggia quando vengono premuti i
pulsanti.
Prima di mettersi in marcia
Chiavi
3-5

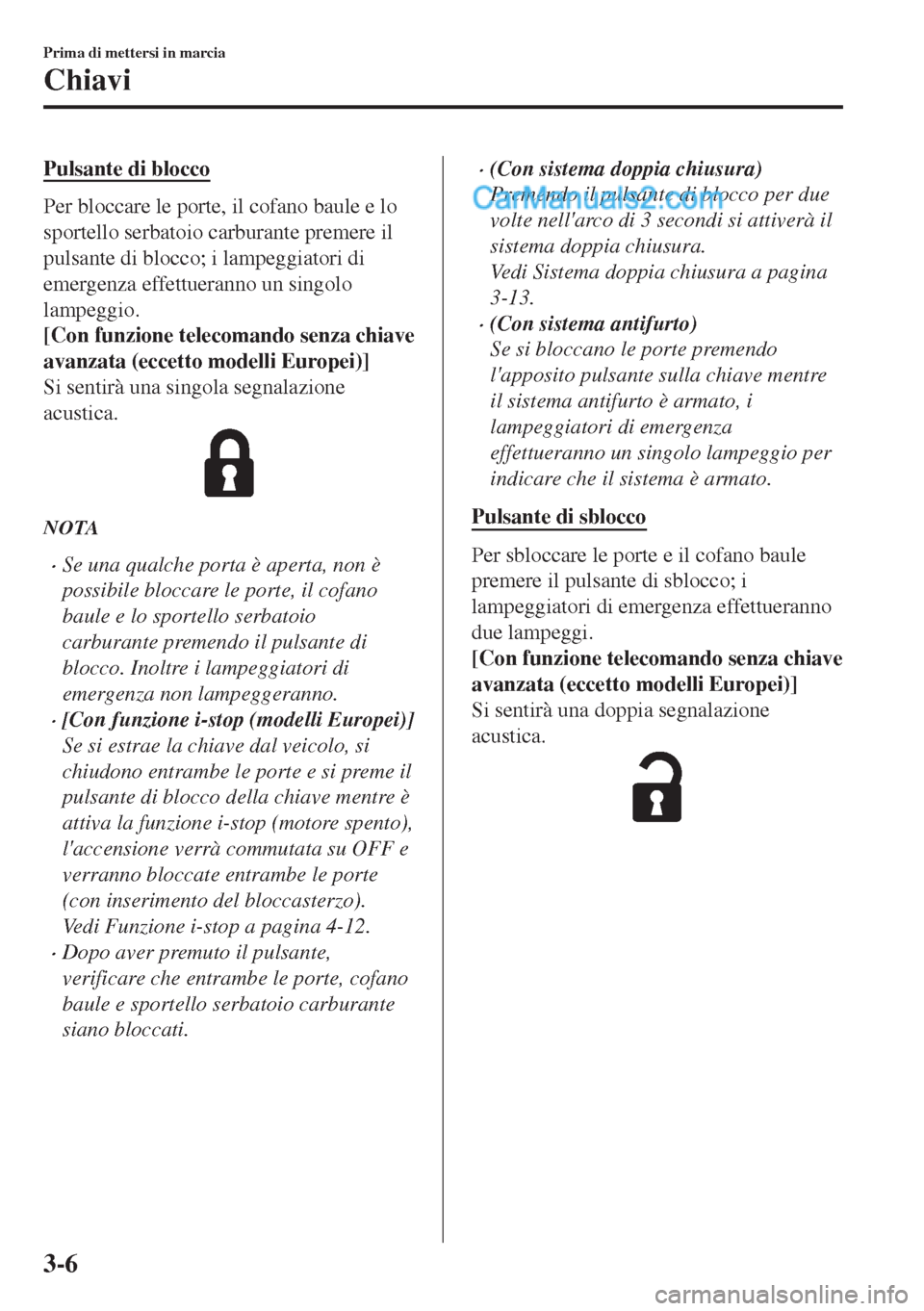

Pulsante di blocco
Per bloccare le porte, il cofano baule e lo
sportello serbatoio carburante premere il
pulsante di blocco; i lampeggiatori di
emergenza effettueranno un singolo
lampeggio.
[Con funzione telecomando senza chiave
avanzata (eccetto modelli Europei)]
Si sentirà una singola segnalazione
acustica.
NOTA
•Se una qualche porta è aperta, non è
possibile bloccare le porte, il cofano
baule e lo sportello serbatoio
carburante premendo il pulsante di
blocco. Inoltre i lampeggiatori di
emergenza non lampeggeranno.
•[Con funzione i-stop (modelli Europei)]
Se si estrae la chiave dal veicolo, si
chiudono entrambe le porte e si preme il
pulsante di blocco della chiave mentre è
attiva la funzione i-stop (motore spento),
l'accensione verrà commutata su OFF e
verranno bloccate entrambe le porte
(con inserimento del bloccasterzo).
Vedi Funzione i-stop a pagina 4-12.
•Dopo aver premuto il pulsante,
verificare che entrambe le porte, cofano
baule e sportello serbatoio carburante
siano bloccati.
•(Con sistema doppia chiusura)
Premendo il pulsante di blocco per due
volte nell'arco di 3 secondi si attiverà il
sistema doppia chiusura.
Vedi Sistema doppia chiusura a pagina
3-13.
•(Con sistema antifurto)
Se si bloccano le porte premendo
l'apposito pulsante sulla chiave mentre
il sistema antifurto è armato, i
lampeggiatori di emergenza
effettueranno un singolo lampeggio per
indicare che il sistema è armato.
Pulsante di sblocco
Per sbloccare le porte e il cofano baule
premere il pulsante di sblocco; i
lampeggiatori di emergenza effettueranno
due lampeggi.
[Con funzione telecomando senza chiave
avanzata (eccetto modelli Europei)]
Si sentirà una doppia segnalazione
acustica.
Prima di mettersi in marcia
Chiavi
3-6
