Page 371 of 579
NAPOMENA
Nabava ovog proizvoda samo prenosi
licencu za privatnu, nekomercijalnu
uporabu i ne prenosi licencu niti implicira
bilo kakvo pravo na uporabu ovog
proizvoda za emitiranje u realnom
vremenu (zemaljski, satelitski, grafi þki i/ili
bilo koji drugi medij) u bilo koje
komercijalne svrhe (tj. stvaranje prihoda),
emitiranje/streaminga putem interneta,
intraneta i/ili drugih mreža ili drugih
elektroni þkih sadržaja distribucijskih
sustava, kao što su aplikacije za pla üene
audio ili audio-on-demand aplikacije. Za
takvo korištenje potrebna je zasebna
licenca. Za više detalja posjetite http://
www.mp3licensing.com.
•Ovaj audio sustav procesuira MP3
datoteke snimljene na CD-R/CD-RW/
CD-ROM medije.
•Prilikom imenovanja MP3 datoteke,
uvjerite se da ste nakon naziva datoteke
dodali ekstenziju za MP3 datoteku
(.mp3).
•Broj znakova koji se mogu prikazati je
ograni þen.
tSavjeti za rad s WMA-om
WMA je kratica za Windows Media*1
Audio, a to je format audiosažimanja
kojim se koristi tvrtka Microsoft
*1.
Audio podaci mogu se stvarati i
pohranjivati s ve üim omjerom kompresije
nego MP3.
Ovaj ure ÿaj reproducira datoteke s
ekstenzijom (.wma) kao WMA datoteke.
*1 Windows Media i Microsoft
registrirani su zaštitni znaci tvrtke
Microsoft Corporation U.S. u
Sjedinjenim Državama i drugim
zemljama.
OPREZ
Ne koristite datoteke s audio ekstenzijom,
osim kod audio datoteka. Osim toga,
nemojte mijenjati ekstenziju audio
datoteke. U protivnom, uređaj neće
pravilno prepoznati datoteku što može
dovesti do šumova ili kvara.
•WMA datoteke zapisane prema
druga þijim specifikacijama osim
navedenih ne üe se pravilno reproducirati
ili se nazivi datoteka ili mapa ne üe
ispravno prikazati.
•Ekstenzija datoteke ne üe biti
omogu üena, ovisno o operativnom
sustavu ra þunala, verziji, softveru ili
postavkama. U tom slu þaju na kraj
naziva datoteke dodajte ekstenziju
„.wma” i zatim je snimite na disk/
memoriju.
tSavjeti za rad s AAC
AAC je kratica od Advanced Audio
Coding, standardizirana kompresija glasa
koju je utemeljila ISO
*1 radna skupina
(MPEG). Audio podaci mogu se stvarati i
pohranjivati s ve üim omjerom kompresije
nego MP3.
Unutarnje zna þajke
Dodatak
5-103
Page 372 of 579

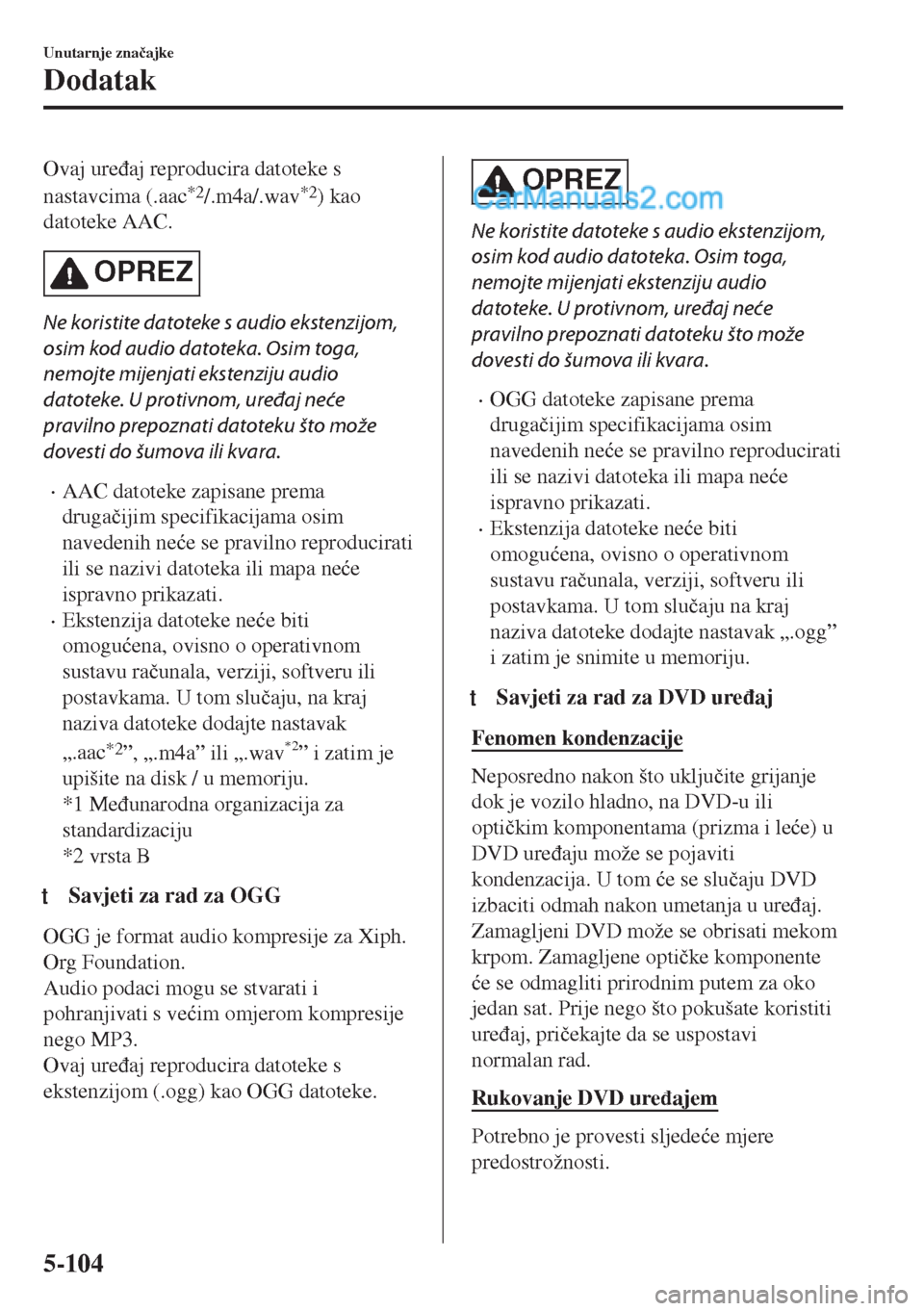

Ovaj ure ÿaj reproducira datoteke s
nastavcima (.aac
*2/.m4a/.wav*2) kao
datoteke AAC.
OPREZ
Ne koristite datoteke s audio ekstenzijom,
osim kod audio datoteka. Osim toga,
nemojte mijenjati ekstenziju audio
datoteke. U protivnom, uređaj neće
pravilno prepoznati datoteku što može
dovesti do šumova ili kvara.
•AAC datoteke zapisane prema
druga þijim specifikacijama osim
navedenih ne üe se pravilno reproducirati
ili se nazivi datoteka ili mapa ne üe
ispravno prikazati.
•Ekstenzija datoteke ne üe biti
omogu üena, ovisno o operativnom
sustavu ra þunala, verziji, softveru ili
postavkama. U tom slu þaju, na kraj
naziva datoteke dodajte nastavak
„.aac
*2”, „.m4a” ili „.wav*2” i zatim je
upišite na disk / u memoriju.
*1 Me ÿunarodna organizacija za
standardizaciju
*2 vrsta B
tSavjeti za rad za OGG
OGG je format audio kompresije za Xiph.
Org Foundation.
Audio podaci mogu se stvarati i
pohranjivati s ve üim omjerom kompresije
nego MP3.
Ovaj ure ÿaj reproducira datoteke s
ekstenzijom (.ogg) kao OGG datoteke.
OPREZ
Ne koristite datoteke s audio ekstenzijom,
osim kod audio datoteka. Osim toga,
nemojte mijenjati ekstenziju audio
datoteke. U protivnom, uređaj neće
pravilno prepoznati datoteku što može
dovesti do šumova ili kvara.
•OGG datoteke zapisane prema
druga þijim specifikacijama osim
navedenih ne üe se pravilno reproducirati
ili se nazivi datoteka ili mapa ne üe
ispravno prikazati.
•Ekstenzija datoteke ne üe biti
omogu üena, ovisno o operativnom
sustavu ra þunala, verziji, softveru ili
postavkama. U tom slu þaju na kraj
naziva datoteke dodajte nastavak „.ogg”
i zatim je snimite u memoriju.
tSavjeti za rad za DVD ure ÿaj
Fenomen kondenzacije
Neposredno nakon što uklju þite grijanje
dok je vozilo hladno, na DVD-u ili
opti þkim komponentama (prizma i le üe) u
DVD ure ÿaju može se pojaviti
kondenzacija. U tom üe se slu þaju DVD
izbaciti odmah nakon umetanja u ure ÿaj.
Zamagljeni DVD može se obrisati mekom
krpom. Zamagljene opti þke komponente
üe se odmagliti prirodnim putem za oko
jedan sat. Prije nego što pokušate koristiti
ure ÿaj, pri þekajte da se uspostavi
normalan rad.
Rukovanje DVD ure ÿajem
Potrebno je provesti sljede üe mjere
predostrožnosti.
Unutarnje zna þajke
Dodatak
5-104
Page 440 of 579

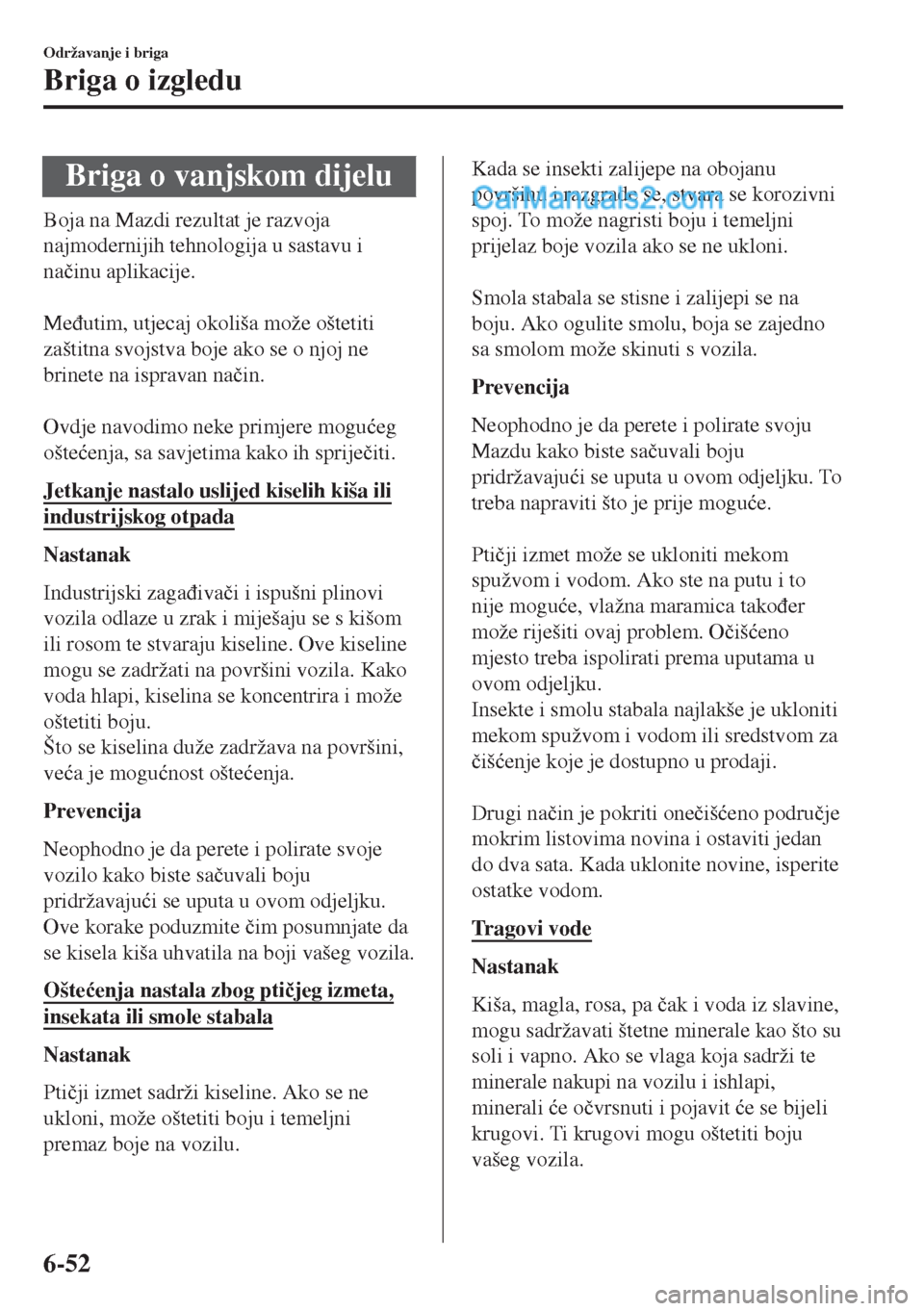

Briga o vanjskom dijelu
Boja na Mazdi rezultat je razvoja
najmodernijih tehnologija u sastavu i
na þinu aplikacije.
Me ÿutim, utjecaj okoliša može oštetiti
zaštitna svojstva boje ako se o njoj ne
brinete na ispravan na þin.
Ovdje navodimo neke primjere mogu üeg
ošte üenja, sa savjetima kako ih sprije þiti.
Jetkanje nastalo uslijed kiselih kiša ili
industrijskog otpada
Nastanak
Industrijski zaga ÿiva þi i ispušni plinovi
vozila odlaze u zrak i miješaju se s kišom
ili rosom te stvaraju kiseline. Ove kiseline
mogu se zadržati na površini vozila. Kako
voda hlapi, kiselina se koncentrira i može
oštetiti boju.
Što se kiselina duže zadržava na površini,
ve üa je mogu ünost ošte üenja.
Prevencija
Neophodno je da perete i polirate svoje
vozilo kako biste sa þuvali boju
pridržavaju üi se uputa u ovom odjeljku.
Ove korake poduzmite þim posumnjate da
se kisela kiša uhvatila na boji vašeg vozila.
Ošte üenja nastala zbog pti þjeg izmeta,
insekata ili smole stabala
Nastanak
Pti þji izmet sadrži kiseline. Ako se ne
ukloni, može oštetiti boju i temeljni
premaz boje na vozilu.
Kada se insekti zalijepe na obojanu
površinu i razgrade se, stvara se korozivni
spoj. To može nagristi boju i temeljni
prijelaz boje vozila ako se ne ukloni.
Smola stabala se stisne i zalijepi se na
boju. Ako ogulite smolu, boja se zajedno
sa smolom može skinuti s vozila.
Prevencija
Neophodno je da perete i polirate svoju
Mazdu kako biste sa þuvali boju
pridržavaju üi se uputa u ovom odjeljku. To
treba napraviti što je prije mogu üe.
Pti þji izmet može se ukloniti mekom
spužvom i vodom. Ako ste na putu i to
nije mogu üe, vlažna maramica tako ÿer
može riješiti ovaj problem. O þiš üeno
mjesto treba ispolirati prema uputama u
ovom odjeljku.
Insekte i smolu stabala najlakše je ukloniti
mekom spužvom i vodom ili sredstvom za
þiš üenje koje je dostupno u prodaji.
Drugi na þin je pokriti one þiš üeno podru þje
mokrim listovima novina i ostaviti jedan
do dva sata. Kada uklonite novine, isperite
ostatke vodom.
Tragovi vode
Nastanak
Kiša, magla, rosa, pa þak i voda iz slavine,
mogu sadržavati štetne minerale kao što su
soli i vapno. Ako se vlaga koja sadrži te
minerale nakupi na vozilu i ishlapi,
minerali üe o þvrsnuti i pojavit üe se bijeli
krugovi. Ti krugovi mogu oštetiti boju
vašeg vozila.
Održavanje i briga
Briga o izgledu
6-52
Page 449 of 579

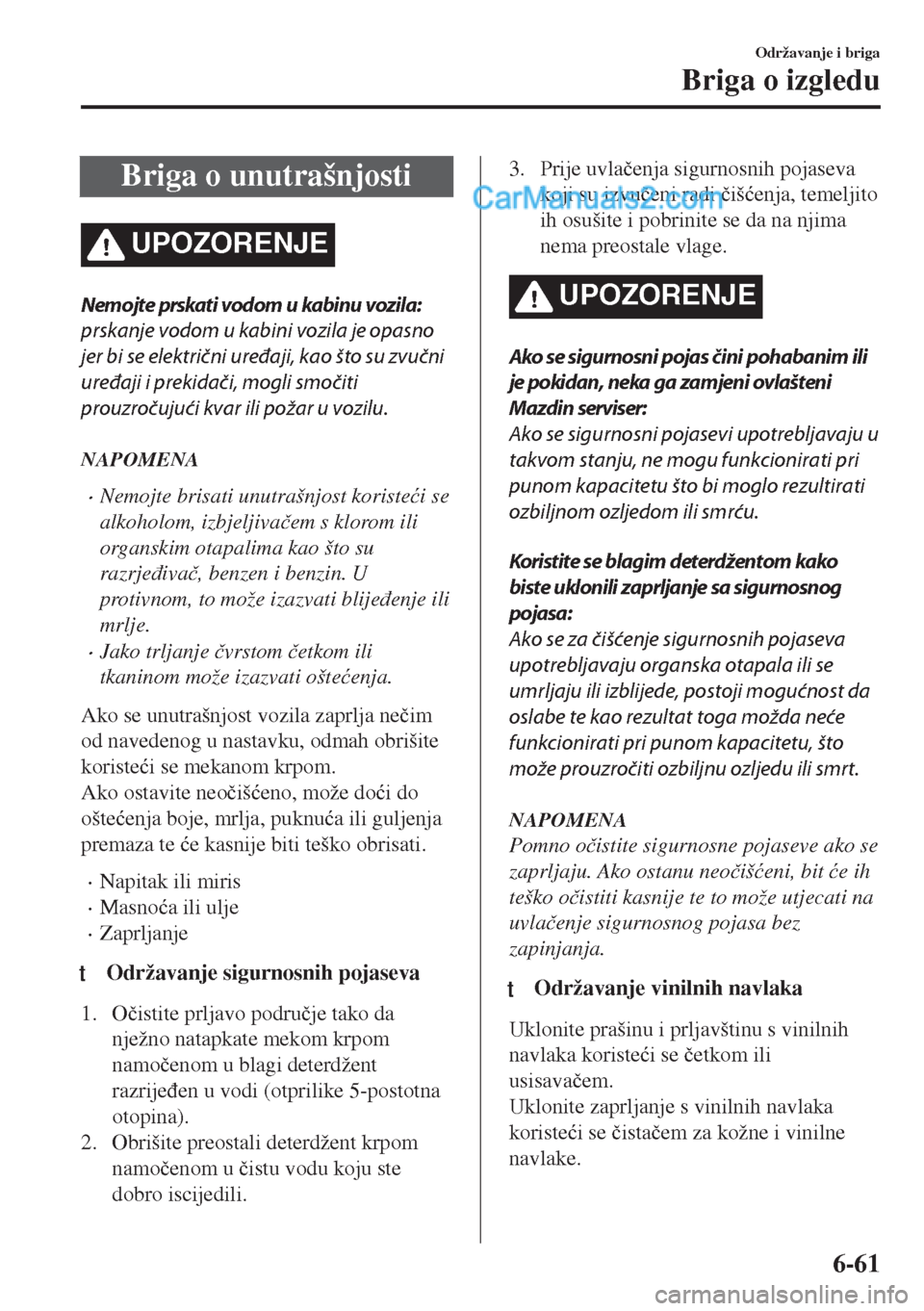

Briga o unutrašnjosti
UPOZORENJE
Nemojte prskati vodom u kabinu vozila:
prskanje vodom u kabini vozila je opasno
jer bi se električni uređaji, kao što su zvučni
uređaji i prekidači, mogli smočiti
prouzročujući kvar ili požar u vozilu.
NAPOMENA
•Nemojte brisati unutrašnjost koriste üi se
alkoholom, izbjeljiva þem s klorom ili
organskim otapalima kao što su
razrje ÿiva þ, benzen i benzin. U
protivnom, to može izazvati blije ÿenje ili
mrlje.
•Jako trljanje þvrstom þetkom ili
tkaninom može izazvati ošte üenja.
Ako se unutrašnjost vozila zaprlja ne þim
od navedenog u nastavku, odmah obrišite
koriste üi se mekanom krpom.
Ako ostavite neo þiš üeno, može do üi do
ošte üenja boje, mrlja, puknu üa ili guljenja
premaza te üe kasnije biti teško obrisati.
•Napitak ili miris
•Masno üa ili ulje
•Zaprljanje
tOdržavanje sigurnosnih pojaseva
1. O þistite prljavo podru þje tako da
nježno natapkate mekom krpom
namo þenom u blagi deterdžent
razrije ÿen u vodi (otprilike 5-postotna
otopina).
2. Obrišite preostali deterdžent krpom
namo þenom u þistu vodu koju ste
dobro iscijedili.
3. Prije uvla þenja sigurnosnih pojaseva
koji su izvu þeni radi þiš üenja, temeljito
ih osušite i pobrinite se da na njima
nema preostale vlage.
UPOZORENJE
Ako se sigurnosni pojas čini pohabanim ili
je pokidan, neka ga zamjeni ovlašteni
Mazdin serviser:
Ako se sigurnosni pojasevi upotrebljavaju u
takvom stanju, ne mogu funkcionirati pri
punom kapacitetu što bi moglo rezultirati
ozbiljnom ozljedom ili smrću.
Koristite se blagim deterdžentom kako
biste uklonili zaprljanje sa sigurnosnog
pojasa:
Ako se za čišćenje sigurnosnih pojaseva
upotrebljavaju organska otapala ili se
umrljaju ili izblijede, postoji mogućnost da
oslabe te kao rezultat toga možda neće
funkcionirati pri punom kapacitetu, što
može prouzročiti ozbiljnu ozljedu ili smrt.
NAPOMENA
Pomno o þistite sigurnosne pojaseve ako se
zaprljaju. Ako ostanu neo þiš üeni, bit üe ih
teško o þistiti kasnije te to može utjecati na
uvla þenje sigurnosnog pojasa bez
zapinjanja.
tOdržavanje vinilnih navlaka
Uklonite prašinu i prljavštinu s vinilnih
navlaka koriste üi se þetkom ili
usisava þem.
Uklonite zaprljanje s vinilnih navlaka
koriste üi se þista þem za kožne i vinilne
navlake.
Održavanje i briga
Briga o izgledu
6-61
Page 459 of 579

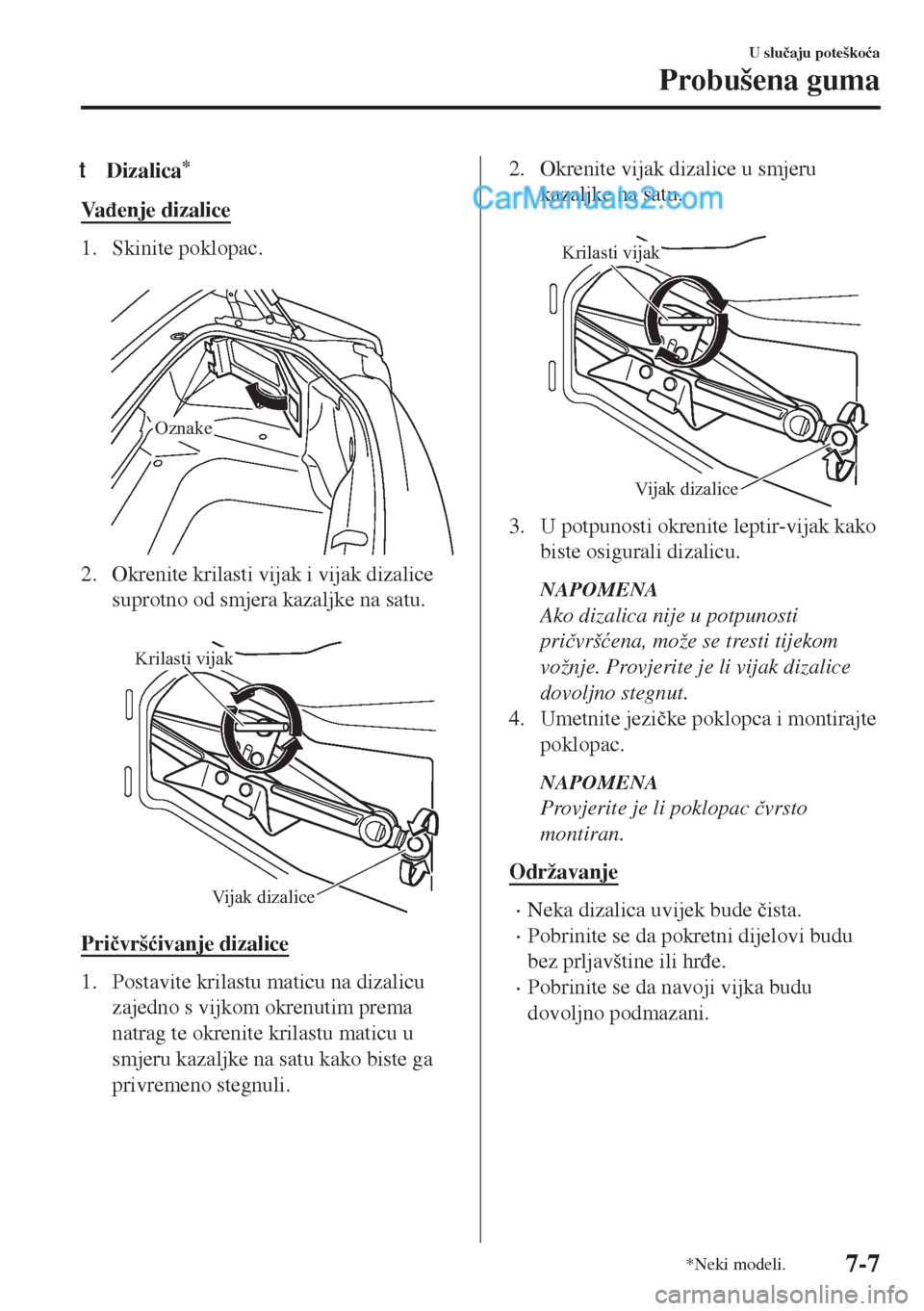

tDizalica*
Va ÿenje dizalice
1. Skinite poklopac.
Oznake
2. Okrenite krilasti vijak i vijak dizalice
suprotno od smjera kazaljke na satu.
Krilasti vijak
Vijak dizalice
Pri þvrš üivanje dizalice
1. Postavite krilastu maticu na dizalicu
zajedno s vijkom okrenutim prema
natrag te okrenite krilastu maticu u
smjeru kazaljke na satu kako biste ga
privremeno stegnuli.
2. Okrenite vijak dizalice u smjeru
kazaljke na satu.
Krilasti vijak
Vijak dizalice
3. U potpunosti okrenite leptir-vijak kako
biste osigurali dizalicu.
NAPOMENA
Ako dizalica nije u potpunosti
pri þvrš üena, može se tresti tijekom
vožnje. Provjerite je li vijak dizalice
dovoljno stegnut.
4. Umetnite jezi þke poklopca i montirajte
poklopac.
NAPOMENA
Provjerite je li poklopac þvrsto
montiran.
Održavanje
•Neka dizalica uvijek bude þista.
•Pobrinite se da pokretni dijelovi budu
bez prljavštine ili hr ÿe.
•Pobrinite se da navoji vijka budu
dovoljno podmazani.
U slu þaju poteško üa
Probušena guma
*Neki modeli.7-7
Page 471 of 579

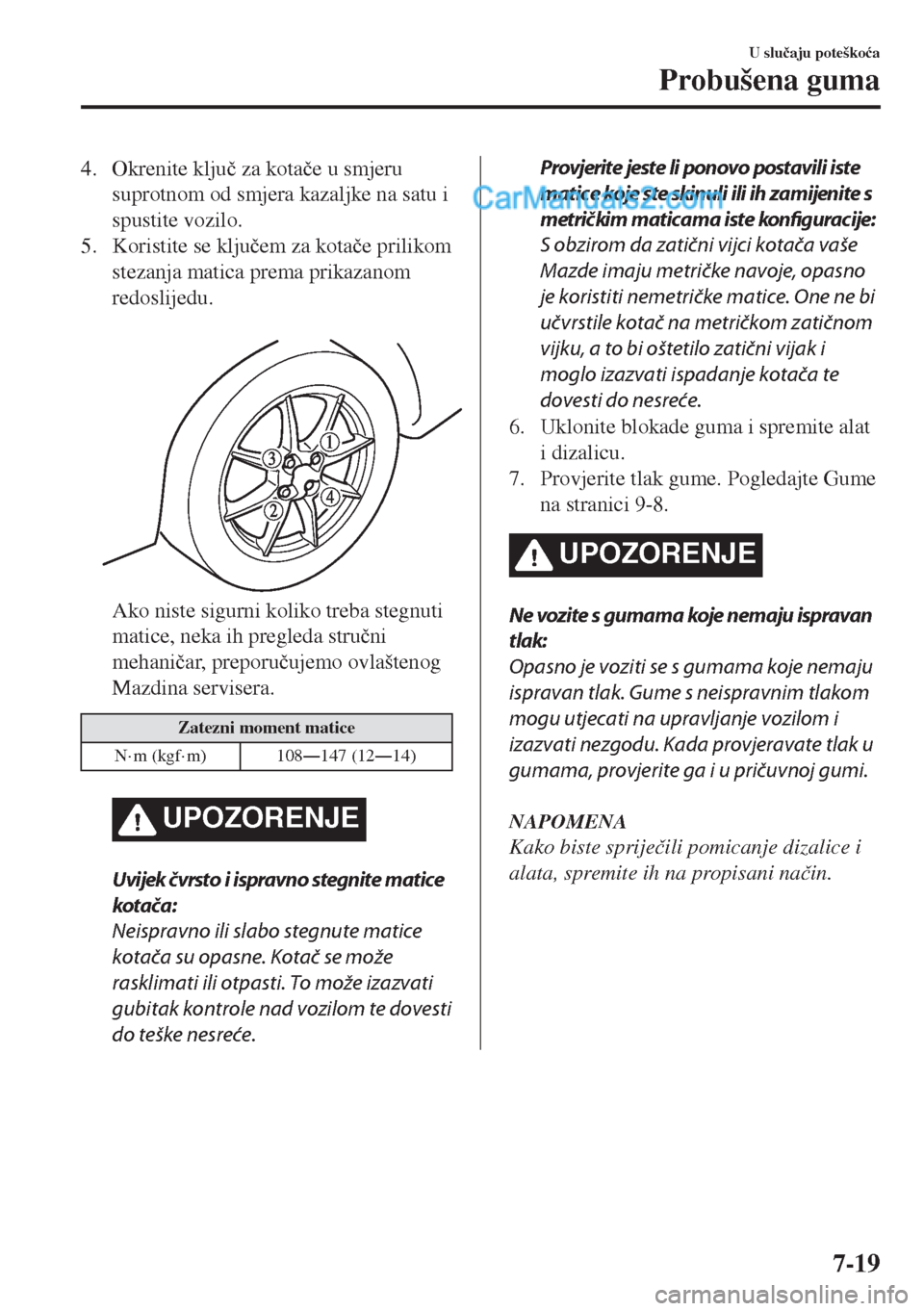

4. Okrenite klju þ za kota þe u smjeru
suprotnom od smjera kazaljke na satu i
spustite vozilo.
5. Koristite se klju þem za kota þe prilikom
stezanja matica prema prikazanom
redoslijedu.
Ako niste sigurni koliko treba stegnuti
matice, neka ih pregleda stru þni
mehani þar, preporu þujemo ovlaštenog
Mazdina servisera.
Zatezni moment matice
N·m (kgf·m) 108Š147 (12Š14)
UPOZORENJE
Uvijek čvrsto i ispravno stegnite matice
kotač a:
Neispravno ili slabo stegnute matice
kotača su opasne. Kotač se može
rasklimati ili otpasti. To može izazvati
gubitak kontrole nad vozilom te dovesti
do teške nesreće.
Provjerite jeste li ponovo postavili iste
matice koje ste skinuli ili ih zamijenite s
metričkim maticama iste konfiguracije:
S obzirom da zatični vijci kotača vaše
Mazde imaju metričke navoje, opasno
je koristiti nemetričke matice. One ne bi
učvrstile kotač na metričkom zatičnom
vijku, a to bi oštetilo zatični vijak i
moglo izazvati ispadanje kotača te
dovesti do nesreće.
6. Uklonite blokade guma i spremite alat
i dizalicu.
7. Provjerite tlak gume. Pogledajte Gume
na stranici 9-8.
UPOZORENJE
Ne vozite s gumama koje nemaju ispravan
tlak:
Opasno je voziti se s gumama koje nemaju
ispravan tlak. Gume s neispravnim tlakom
mogu utjecati na upravljanje vozilom i
izazvati nezgodu. Kada provjeravate tlak u
gumama, provjerite ga i u pričuvnoj gumi.
NAPOMENA
Kako biste sprije þili pomicanje dizalice i
alata, spremite ih na propisani na þin.
U slu þaju poteško üa
Probušena guma
7-19
Page 552 of 579

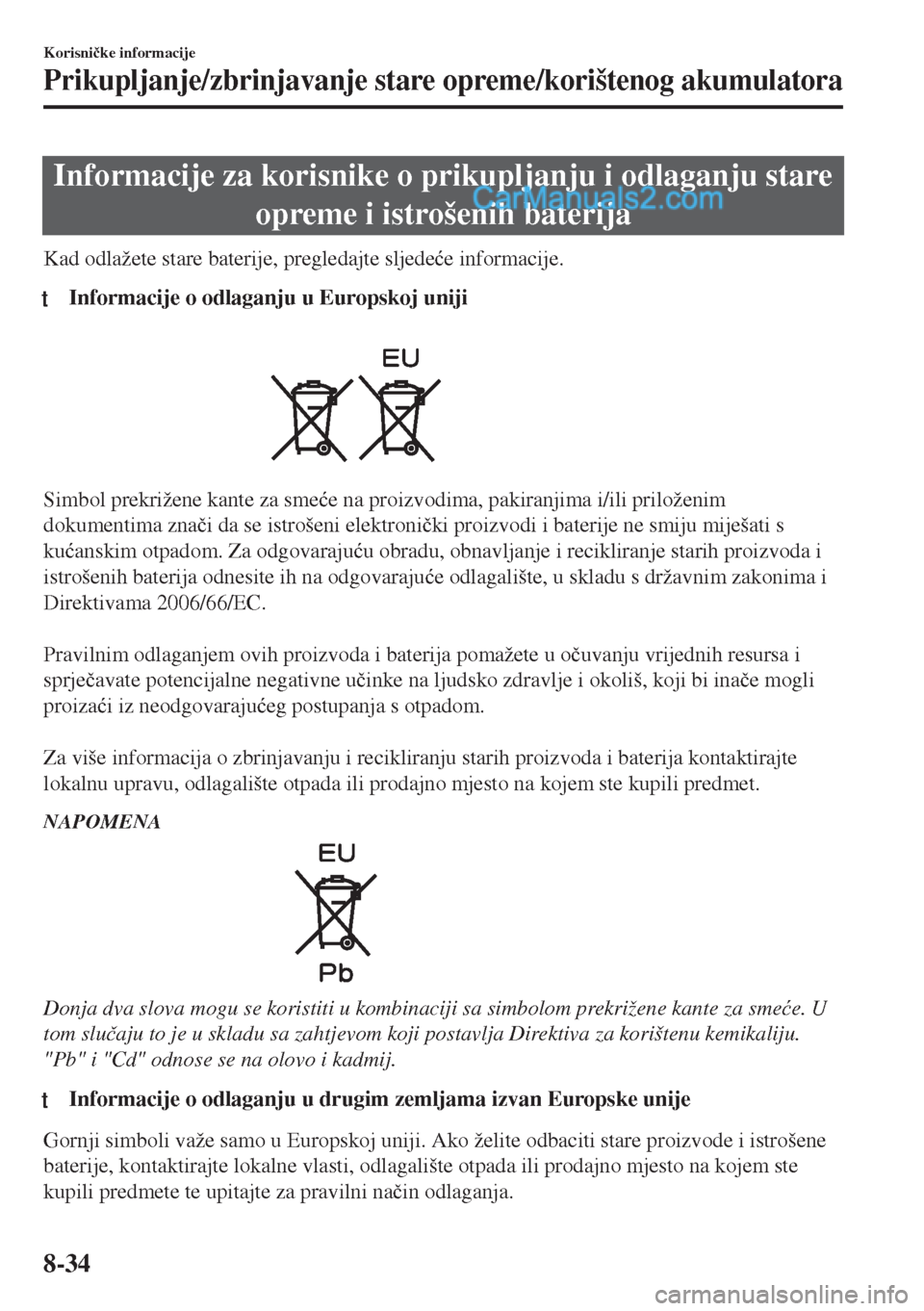

Informacije za korisnike o prikupljanju i odlaganju stare
opreme i istrošenih baterija
Kad odlažete stare baterije, pregledajte sljede üe informacije.
tInformacije o odlaganju u Europskoj uniji
Simbol prekrižene kante za sme üe na proizvodima, pakiranjima i/ili priloženim
dokumentima zna þi da se istrošeni elektroni þki proizvodi i baterije ne smiju miješati s
ku üanskim otpadom. Za odgovaraju üu obradu, obnavljanje i recikliranje starih proizvoda i
istrošenih baterija odnesite ih na odgovaraju üe odlagalište, u skladu s državnim zakonima i
Direktivama 2006/66/EC.
Pravilnim odlaganjem ovih proizvoda i baterija pomažete u o þuvanju vrijednih resursa i
sprje þavate potencijalne negativne u þinke na ljudsko zdravlje i okoliš, koji bi ina þe mogli
proiza üi iz neodgovaraju üeg postupanja s otpadom.
Za više informacija o zbrinjavanju i recikliranju starih proizvoda i baterija kontaktirajte
lokalnu upravu, odlagalište otpada ili prodajno mjesto na kojem ste kupili predmet.
NAPOMENA
Donja dva slova mogu se koristiti u kombinaciji sa simbolom prekrižene kante za sme üe. U
tom slu þaju to je u skladu sa zahtjevom koji postavlja Direktiva za korištenu kemikaliju.
"Pb" i "Cd" odnose se na olovo i kadmij.
tInformacije o odlaganju u drugim zemljama izvan Europske unije
Gornji simboli važe samo u Europskoj uniji. Ako želite odbaciti stare proizvode i istrošene
baterije, kontaktirajte lokalne vlasti, odlagalište otpada ili prodajno mjesto na kojem ste
kupili predmete te upitajte za pravilni na þin odlaganja.
Korisni þke informacije
Prikupljanje/zbrinjavanje stare opreme/korištenog akumulatora
8-34
Page 568 of 579
Kazalo
A
Ako se svjetlo upozorenja uklju þi ili
treperi ................................................7-30
Aktiviran je zvuk upozorenja
Aktivni poklopac motora ............ 7-47
Alarm za brzinu vozila ................7-50
Podsjetnik za uklju þena svjetla ...........
..................................................... 7-47
Signal upozorenja limitatora
brzine .......................................... 7-52
Signal upozorenja na vanjsku
temperaturu ................................. 7-51
Signal upozorenja sustava za nadzor
mrtvoga kuta (BSM) ................... 7-51
Signal upozorenja za brzinu od 120
km/h ............................................ 7-50
Signal upozorenja za elektroni þku
blokadu upravlja þa ...................... 7-50
Signal upozorenja za i-stop ......... 7-50
Signal upozorenja za klju þ ostavljen u
prtljažniku (s naprednom funkcijom
bez klju þa) ................................... 7-49
Signal upozorenja za klju þ ostavljen u
vozilu (s naprednom funkcijom za
ulaz bez klju þa) ........................... 7-50
Signal upozorenja za krov na
uvla þenje ..................................... 7-48
Signal upozorenja za Pokretanje nije
isklju þeno (STOP) .......................7-48
Signal upozorenja za sigurnosni
pojas ............................................ 7-48
Signal upozorenja za tlak u
gumama .......................................7-51
Zvu þni signal upozorenja o
nefunkcionalnosti prekida þa zahtjeva
(s naprednom funkcijom bez
klju þa) ......................................... 7-49
Zvu þno upozorenje za servo
upravlja þ......................................7-51
Zvuk upozorenja za napuštanje
trake ............................................ 7-51
Aktiviran zvuk upozorenja
Signal upozorenja za klju þ uklonjen
iz vozila ....................................... 7-49
Akumulator ....................................... 6-29
Održavanje .................................. 6-31
Provjera razine elektrolita ........... 6-31
Punjenje ...................................... 6-31
Specifikacije ..................................9-4
Zamjena ...................................... 6-31
Alarm za brzinu vozila ..................... 7-50
Audiokomplet [vrsta A (bez dodirnog
zaslona)]
AUX ............................................ 5-30
CD ure ÿaj .................................... 5-27
iPod na þin rada ............................5-34
Pokazatelji greške ....................... 5-36
Radio (RDS) ............................... 5-24
Sat ............................................... 5-23
Upravlja þki elementi napajanja /
glasno üe / zvuka .......................... 5-21
USB .............................................5-31
Audiokomplet [vrsta B (dodirni zaslon)]
Aplikacije .................................... 5-92
AUX ............................................ 5-55
Bluetooth® ..................................5-62
CD ure ÿaj .................................... 5-49
Digital Audio Broadcasting (DAB)
radio ............................................ 5-47
DVD ure ÿaj ................................. 5-52
Otklanjanje poteško üa ................. 5-93
Postavke ...................................... 5-90
Prepoznavanje glasa ....................5-87
Radio ........................................... 5-44
Radio (RDS) ............................... 5-44
Upravlja þki elementi glasno üe /
zaslona / zvuka ............................ 5-42
USB .............................................5-56
Audiosustav
Antena ......................................... 5-20
10-2
Page 578 of 579
tPrikupljanje i obrada podataka u vozilu
Podaci koje pohranjuje voza þ
Obi þno se svi podaci koje pohranjuje voza þ, kao što su telefonski kontakti, odredišta
navigacije i favoriti, mogu izbrisati u bilo kojem trenutku.
Mjesto za pohranjivanje podataka u vozilu
Brojni elektroni þki dijelovi unutar vozila sadržavaju medije za pohranjivanje
podataka koji privremeno ili trajno pohranjuju tehni þke informacije, kao što su stanje
vozila, doga ÿaji i greške. Tim se tehni þkim informacijama obi þno dokumentiraju
stanja komponenti, modula, sustava ili okruženja:
• radni uvjeti komponenti sustava (npr. razine napunjenosti)
• poruke o stanju vozila ili njegovih pojedina þnih komponenti (npr. brzina kota þa /
brzina vožnje, usporavanje, bo þno ubrzanje)
• neispravnosti i ošte üenja u važnim komponentama sustava (npr. rasvjeta i ko þnice)
• reakcija vozila na izvanredna stanja u vožnji (npr. aktiviranje zra þnog jastuka, akti-
viranje sustava za nadzor stabilnosti)
• uvjeti u okolini (npr. temperatura)
Ti su podaci isklju þivo tehni þke naravi te služe za utvr ÿivanje i rješavanje grešaka i
za optimiziranje rada vozila. Profili kretanja prije ÿenih ruta ne mogu se izvesti iz tih
podataka.
Pri servisiranju (npr. popravci, održavanje, usluge u okviru jamstva, osiguranje
kvalitete), ove tehni þke informacije mogu preuzeti þlanovi servisne mreže
(uklju þuju üi Mazda Motor Corporation i ako je potrebno, druge tvrtke i podružnice
Mazda grupe) iz memorije greški i doga ÿaja s pomo üu posebnih dijagnosti þkih
ure ÿaja. Kada se neka greška riješi, informacije o toj grešci u memoriji grešaka bit üe
izbrisane ili prebrisane novim upisom.
Pri korištenju vozila mogu se pojaviti situacije u kojima te tehni þke informacije u
kombinaciji s drugim informacijama (zapisnik o nezgodama, ošte üenja na vozilu,
izjave svjedoka itd.) mogu identificirati osobu, eventualno uz pomo ü stru þnjaka.
Dodatne funkcije koje su ugovorene s kupcem ili su propisane zakonom, poput
automatskog sustava za hitne pozive (eCall), omogu üuju prijenos odre ÿenih
podataka iz vozila.
(Za Europu)
Više pojedinosti o zaštiti podataka potražite na web-mjestu tvrtke Mazda.
Posjetite: https://www.mazdamotors.eu i tamo potražite web-stranicu za svoju
zemlju.
