Page 401 of 579

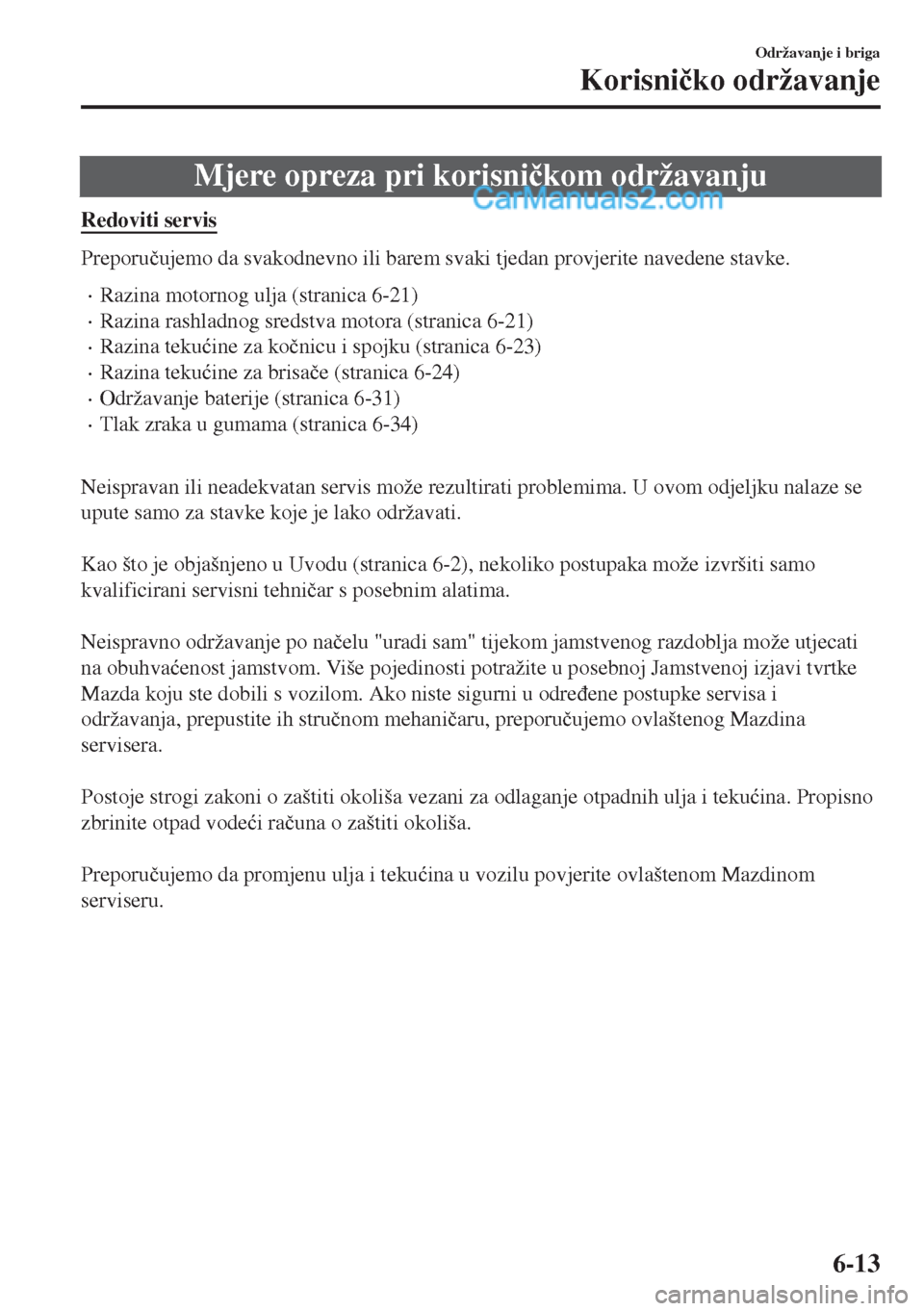

Mjere opreza pri korisni þkom održavanju
Redoviti servis
Preporu þujemo da svakodnevno ili barem svaki tjedan provjerite navedene stavke.
•Razina motornog ulja (stranica 6-21)
•Razina rashladnog sredstva motora (stranica 6-21)
•Razina teku üine za ko þnicu i spojku (stranica 6-23)
•Razina teku üine za brisa þe (stranica 6-24)
•Održavanje baterije (stranica 6-31)
•Tlak zraka u gumama (stranica 6-34)
Neispravan ili neadekvatan servis može rezultirati problemima. U ovom odjeljku nalaze se
upute samo za stavke koje je lako održavati.
Kao što je objašnjeno u Uvodu (stranica 6-2), nekoliko postupaka može izvršiti samo
kvalificirani servisni tehni þar s posebnim alatima.
Neispravno održavanje po na þelu "uradi sam" tijekom jamstvenog razdoblja može utjecati
na obuhva üenost jamstvom. Više pojedinosti potražite u posebnoj Jamstvenoj izjavi tvrtke
Mazda koju ste dobili s vozilom. Ako niste sigurni u odre ÿene postupke servisa i
održavanja, prepustite ih stru þnom mehani þaru, preporu þujemo ovlaštenog Mazdina
servisera.
Postoje strogi zakoni o zaštiti okoliša vezani za odlaganje otpadnih ulja i teku üina. Propisno
zbrinite otpad vode üi ra þuna o zaštiti okoliša.
Preporu þujemo da promjenu ulja i teku üina u vozilu povjerite ovlaštenom Mazdinom
serviseru.
Održavanje i briga
Korisni þko održavanje
6-13
Page 402 of 579
UPOZORENJE
Ne održavajte samostalno vozilo ako nemate dovoljno znanja i iskustva ili ispravan alat i
opremu za obavljanje tog posla. Neka poslove održavanja izvrši
kvalific iran i mehaničar:
Održavanje vozila je opasno ako se ne izvrši propisno. Možete se ozbiljno ozlijediti tijekom
izvršavanja nekih postupaka održavanja.
Ako motor mora biti upaljen dok radite ispod poklopca motora, uvjerite se da ste skinuli sav
nakit (posebno prstenove, narukvice, satove i ogrlice) i sve kravate, šalove i sličnu opuštenu
odjeću prije nego što dođete blizu motora ili ventilatora koji se mogu neočekivano uključiti:
Opasno je raditi ispod poklopca motora s uključenim motorom. A još je opasnije ako imate na
sebi nakit ili komotnu odjeću.
I jedno i drugo može biti zahvaćeno pokretnim dijelovima i izazvati ozljedu.
Zaustavite se na sigurnom mjestu, a zatim isključite motor i pobrinite se da ventilator ne
radi prije nego što počnete raditi blizu rashladnog ventilatora:
Opasno je raditi blizu ventilatora kada je uključen. Ventilator može nastaviti raditi, čak i kad
motor prestane raditi, zbog visoke temperature u prostoru motora. Ventilator vas može
udariti i ozbiljno ozlijediti.
Ne ostavljajte predmete u prostoru motora:
Kada završite s provjerom ili servisiranjem u prostoru motora, ne zaboravite uzeti predmete
poput alata ili krpa za čišćenje.
Ako alati i drugi predmeti ostanu u prostoru motora, mogli bi oštetiti motor ili prouzročiti
požar i neočekivanu nezgodu.
Održavanje i briga
Korisni þko održavanje
6-14
Page 403 of 579

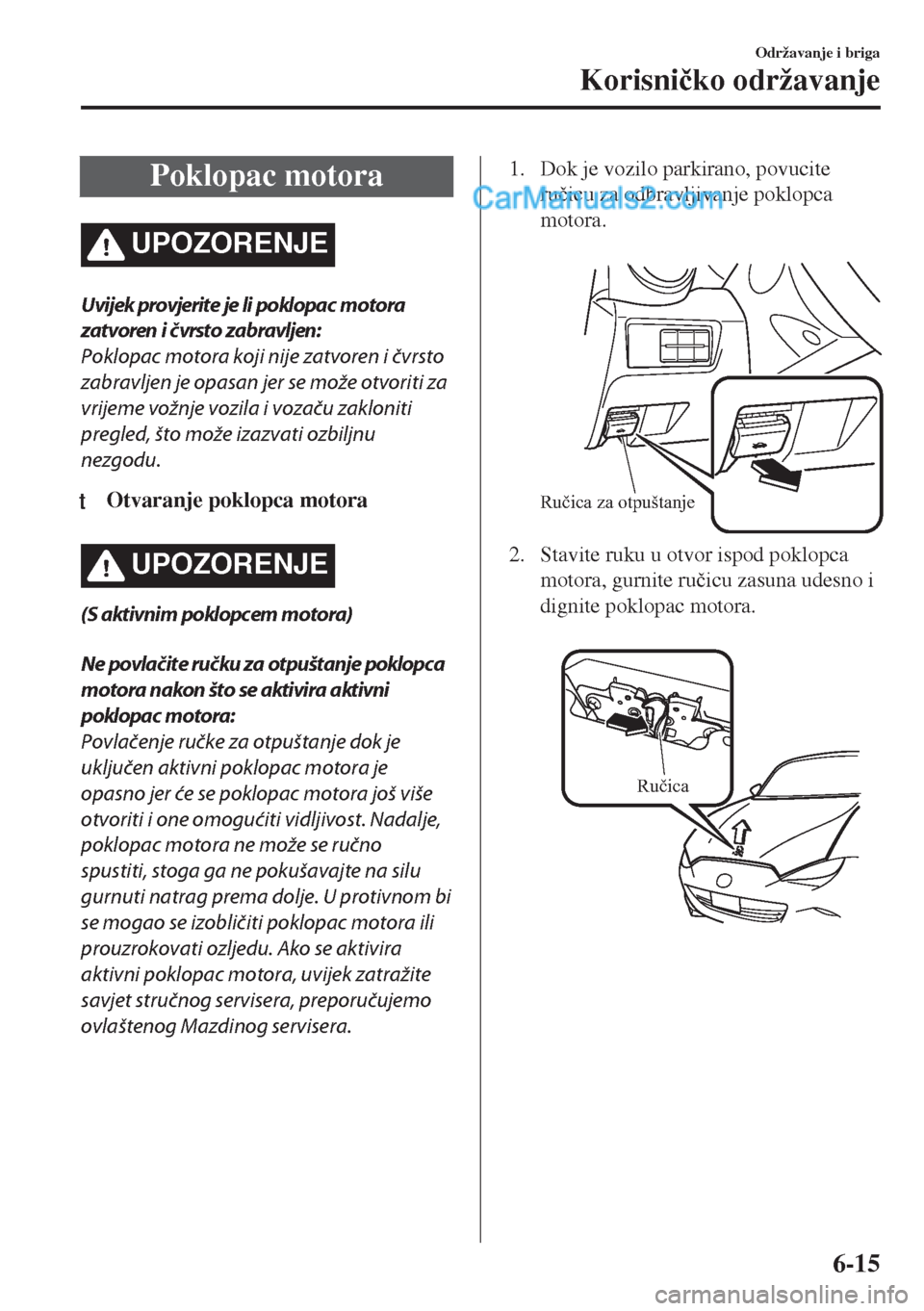

Poklopac motora
UPOZORENJE
Uvijek provjerite je li poklopac motora
zatvoren i čvrsto zabravljen:
Poklopac motora koji nije zatvoren i čvrsto
zabravljen je opasan jer se može otvoriti za
vrijeme vožnje vozila i vozaču zakloniti
pregled, što može izazvati ozbiljnu
nezgodu.
tOtvaranje poklopca motora
UPOZORENJE
(S aktivnim poklopcem motora)
Ne povlačite ručku za otpuštanje poklopca
motora nakon što se aktivira aktivni
poklopac motora:
Povlačenje ručke za otpuštanje dok je
uključen aktivni poklopac motora je
opasno jer će se poklopac motora još više
otvoriti i one omogućiti vidljivost. Nadalje,
poklopac motora ne može se ručno
spustiti, stoga ga ne pokušavajte na silu
gurnuti natrag prema dolje. U protivnom bi
se mogao se izobličiti poklopac motora ili
prouzrokovati ozljedu. Ako se aktivira
aktivni poklopac motora, uvijek zatražite
savjet stručnog servisera, preporučujemo
ovlaštenog Mazdinog servisera.
1. Dok je vozilo parkirano, povucite
ru þicu za odbravljivanje poklopca
motora.
Ručica za otpuštanje
2. Stavite ruku u otvor ispod poklopca
motora, gurnite ru þicu zasuna udesno i
dignite poklopac motora.
Ručica
Održavanje i briga
Korisni þko održavanje
6-15
Page 404 of 579

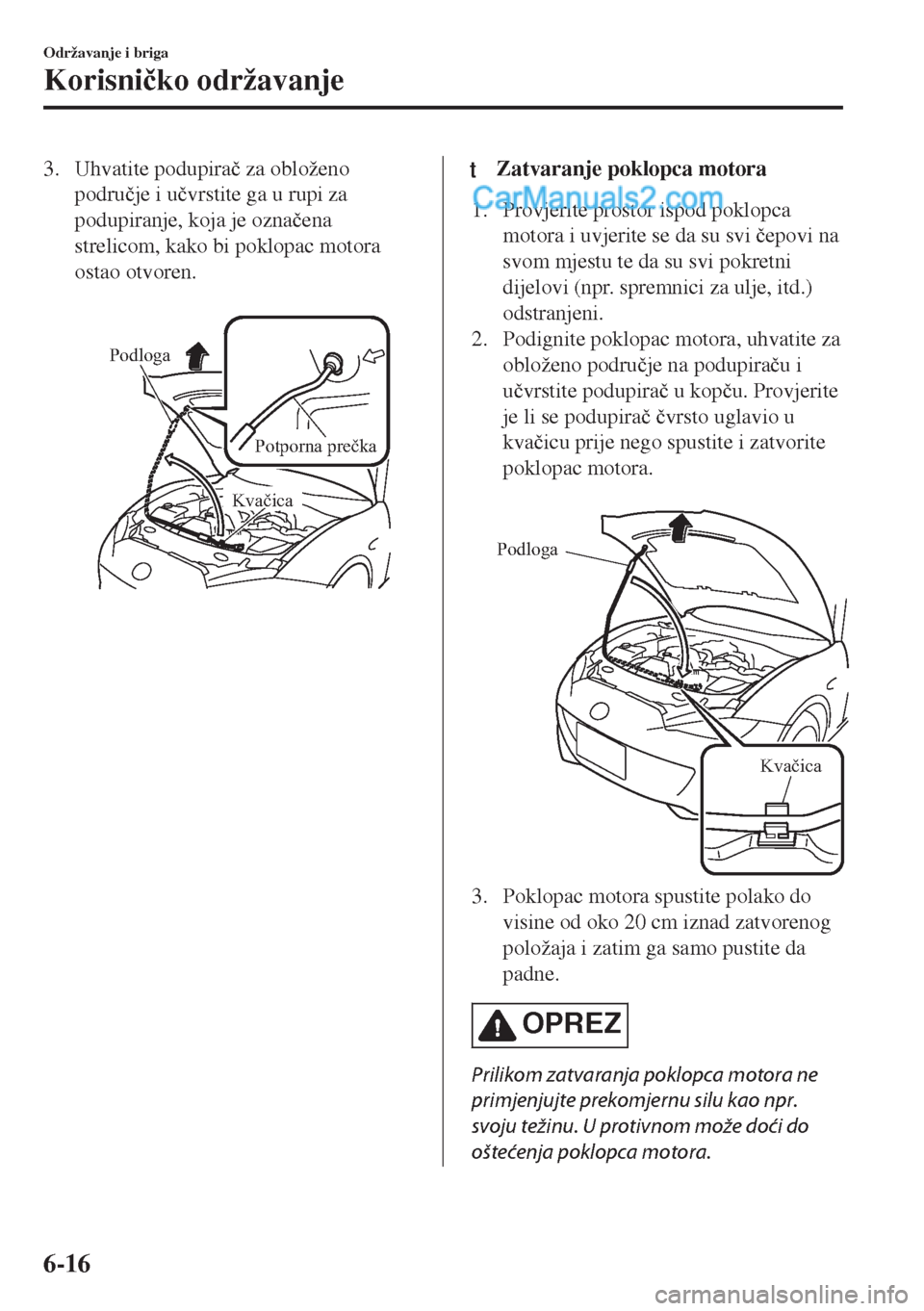

3. Uhvatite podupira þ za obloženo
podru þje i u þvrstite ga u rupi za
podupiranje, koja je ozna þena
strelicom, kako bi poklopac motora
ostao otvoren.
Podloga
Potporna prečka
Kvačica
ttZatvaranje poklopca motora
1. Provjerite prostor ispod poklopca
motora i uvjerite se da su svi þepovi na
svom mjestu te da su svi pokretni
dijelovi (npr. spremnici za ulje, itd.)
odstranjeni.
2. Podignite poklopac motora, uhvatite za
obloženo podru þje na podupira þu i
u þvrstite podupira þ u kop þu. Provjerite
je li se podupira þ þvrsto uglavio u
kva þicu prije nego spustite i zatvorite
poklopac motora.
Kvačica Podloga
3. Poklopac motora spustite polako do
visine od oko 20 cm iznad zatvorenog
položaja i zatim ga samo pustite da
padne.
OPREZ
Prilikom zatvaranja poklopca motora ne
primjenjujte prekomjernu silu kao npr.
svoju težinu. U protivnom može doći do
oštećenja poklopca motora.
Održavanje i briga
Korisni þko održavanje
6-16
Page 405 of 579

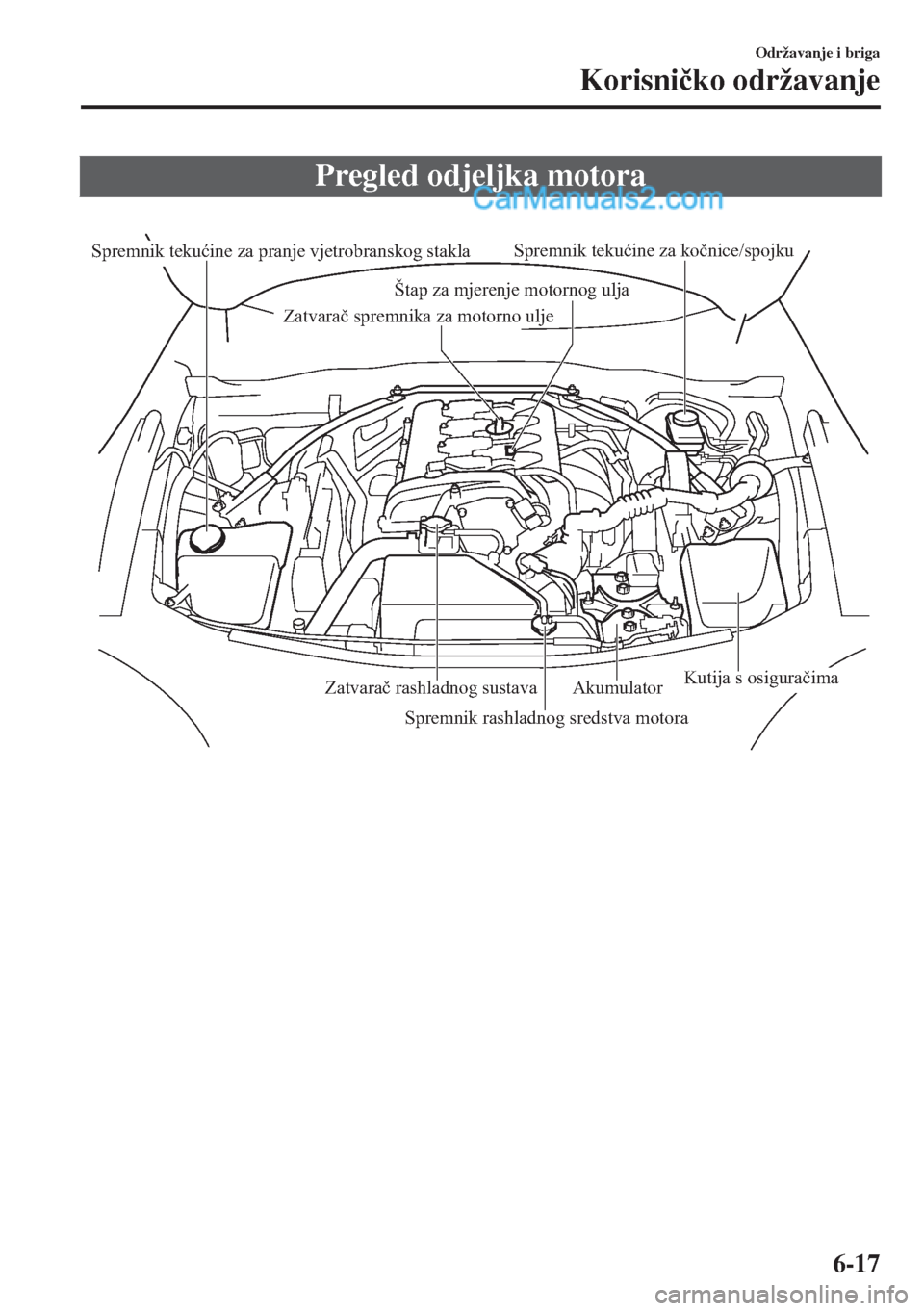

Pregled odjeljka motora
Spremnik tekućine za pranje vjetrobranskog staklaSpremnik tekućine za kočnice/spojku
Štap za mjerenje motornog ulja
Akumulator
Kutija s osiguračimaZatvarač rashladnog sustava
Spremnik rashladnog sredstva motora Zatvarač spremnika za motorno ulje
Održavanje i briga
Korisni þko održavanje
6-17
Page 406 of 579

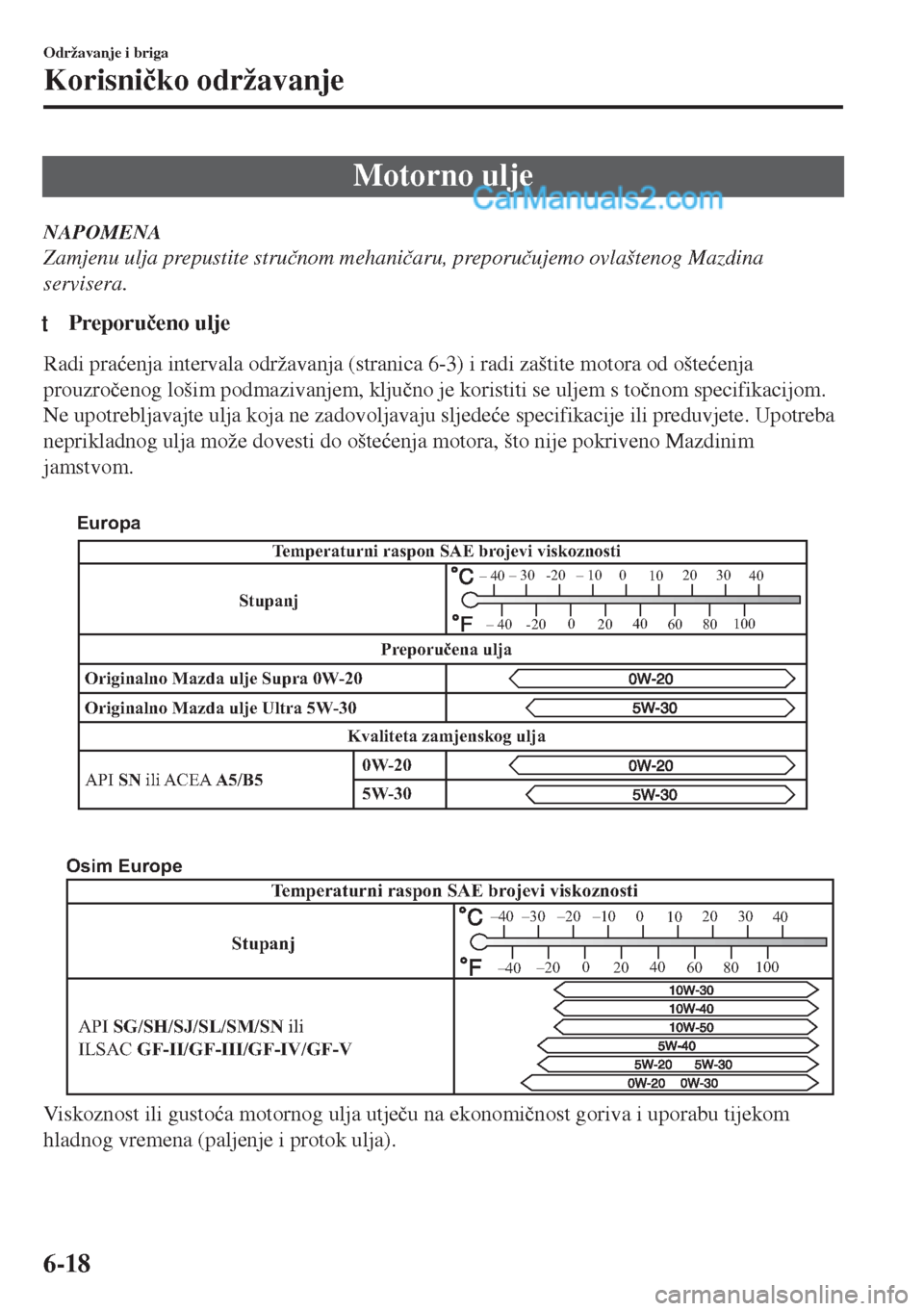

Motorno ulje
NAPOMENA
Zamjenu ulja prepustite stru þnom mehani þaru, preporu þujemo ovlaštenog Mazdina
servisera.
tPreporu þeno ulje
Radi pra üenja intervala održavanja (stranica 6-3) i radi zaštite motora od ošte üenja
prouzro þenog lošim podmazivanjem, klju þno je koristiti se uljem s to þnom specifikacijom.
Ne upotrebljavajte ulja koja ne zadovoljavaju sljede üe specifikacije ili preduvjete. Upotreba
neprikladnog ulja može dovesti do ošte üenja motora, što nije pokriveno Mazdinim
jamstvom.
Temperaturni raspon SAE brojevi viskoznosti
Originalno Mazda ulje Ultra 5W-30
API SN ili ACEA A5/B5 Originalno Mazda ulje Supra 0W-20
Kvaliteta zamjenskog uljaPreporučena ulja
– 30 -20 – 10 0
1020 30
40
-200
2040
60
80100
– 40
– 40
Stupanj
5W-30 0W-20
Europa
Stupanj
API SG/SH/SJ/SL/SM/SN ili
ILSAC GF-II/GF-III/GF-IV/GF-VTemperaturni raspon SAE brojevi viskoznosti
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Osim Europe
Viskoznost ili gusto üa motornog ulja utje þu na ekonomi þnost goriva i uporabu tijekom
hladnog vremena (paljenje i protok ulja).
Održavanje i briga
Korisni þko održavanje
6-18
Page 407 of 579
Motorna ulja niske viskoznosti mogu poboljšati ekonomi þnost goriva i performanse za
hladnog vremena.
Prilikom odabira ulja vodite ra þuna o temperaturnom rasponu u kojem üete koristiti vozilo
prije sljede üe promjene ulja.
Zatim odaberite preporu þenu viskoznost iz tablice.
OPREZ
¾Korištenje ulja druge viskoznosti od one koja je preporučena za određene temperaturne
raspone može izazvati oštećenja motora.
NAPOMENA
•Normalno je za sve motore da troše motorno ulje tijekom normalnih uvjeta vožnje.
Potrošnja ulja može biti i do 0,8 l / 1.000 km. To može biti rezultat isparavanja,
unutarnjeg prozra þivanja ili sagorijevanja ulja za podmazivanje u motoru koji radi.
Potrošnja ulja može biti viša dok je motor nov zbog procesa uhodavanja. Potrošnja ulja
ovisi o brzini motora i optere üenju motora. Potrošnja ulja može biti ve üa kod ekstremnih
uvjeta vožnje.
Održavanje i briga
Korisni þko održavanje
6-19
Page 408 of 579

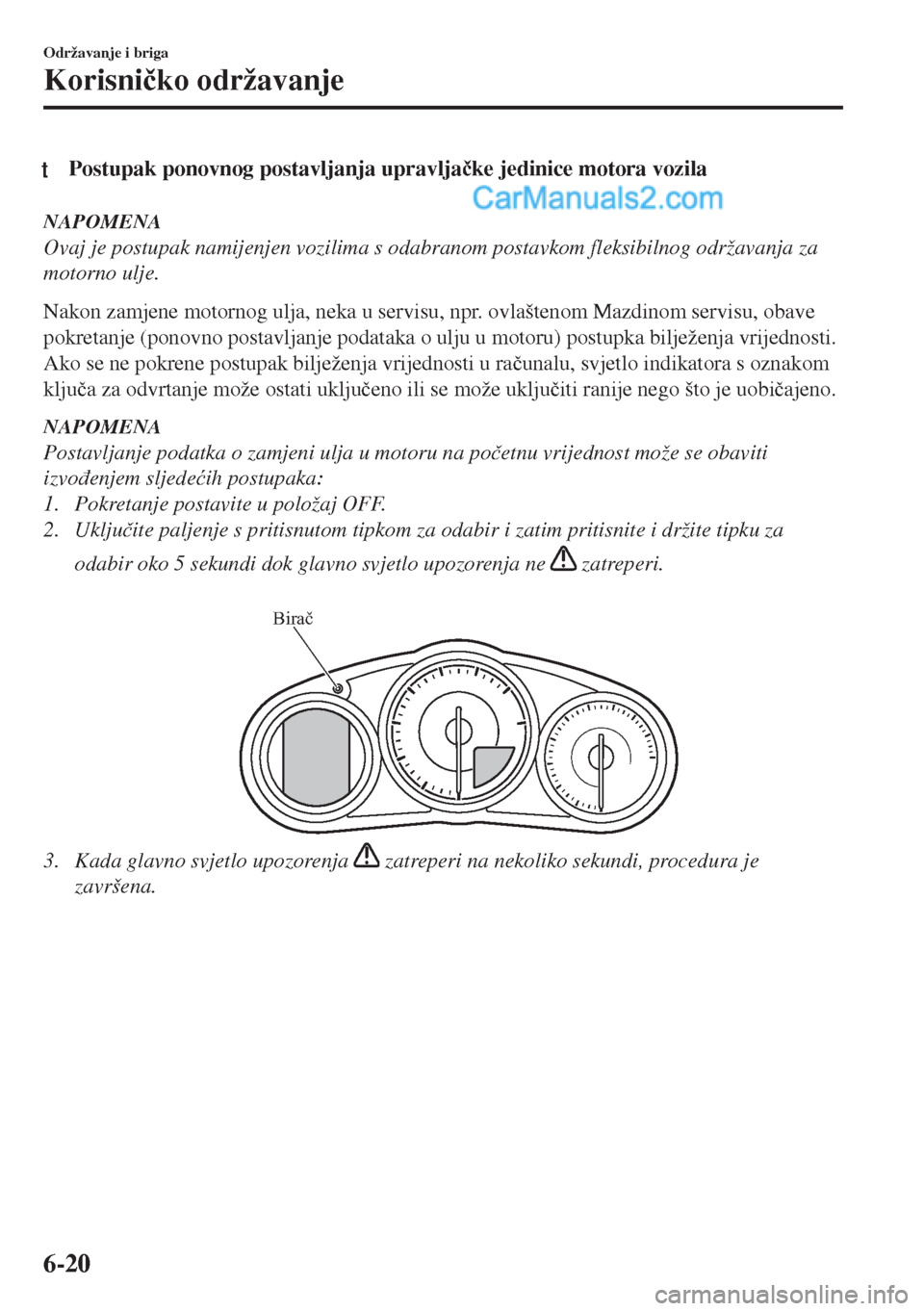

tPostupak ponovnog postavljanja upravlja þke jedinice motora vozila
NAPOMENA
Ovaj je postupak namijenjen vozilima s odabranom postavkom fleksibilnog održavanja za
motorno ulje.
Nakon zamjene motornog ulja, neka u servisu, npr. ovlaštenom Mazdinom servisu, obave
pokretanje (ponovno postavljanje podataka o ulju u motoru) postupka bilježenja vrijednosti.
Ako se ne pokrene postupak bilježenja vrijednosti u ra þunalu, svjetlo indikatora s oznakom
klju þa za odvrtanje može ostati uklju þeno ili se može uklju þiti ranije nego što je uobi þajeno.
NAPOMENA
Postavljanje podatka o zamjeni ulja u motoru na po þetnu vrijednost može se obaviti
izvo ÿenjem sljede üih postupaka:
1. Pokretanje postavite u položaj OFF.
2. Uklju þite paljenje s pritisnutom tipkom za odabir i zatim pritisnite i držite tipku za
odabir oko 5 sekundi dok glavno svjetlo upozorenja ne
zatreperi.
Birač
3. Kada glavno svjetlo upozorenja zatreperi na nekoliko sekundi, procedura je
završena.
Održavanje i briga
Korisni þko održavanje
6-20
Page 409 of 579
tProvjera razine motornog ulja
1. Provjerite je li vozilo na ravnoj
površini.
2. Zagrijte motor na normalnu radnu
temperaturu.
3. Ugasite ga i pri þekajte 5 minuta da se
ulje vrati natrag u karter.
4. Izvucite mjernu šipku za provjeru ulja,
obrišite je i ponovno umetnite do kraja.
MIN. MAKS.
OK
5. Ponovno je izvucite i provjerite razinu.
Razina je normalna ako je izme ÿu
oznaka MIN i MAX.
Ako je bliže ili ispod MIN, dodajte
toliko ulja da razina bude do MAX.
OPREZ
Nemojte prepuniti motor uljem. To
može izazvati oštećenje motora.
6. Provjerite je li O-prsten na mjernoj
šipci ispravno postavljen prije
ponovnog umetanja šipke.
7. Vratite mjernu šipku do kraja.
Rashladno sredstvo
motora
ttProvjera razine rashladnog sredstva
UPOZORENJE
Ne koristite šibice ili otvoreni plamen u
prostoru motora. NE DOLIJEVAJTE
RASHLADNO SREDSTVO DOK JE MOTOR
VRUĆ :
Vrući motor predstavlja opasnost. Ako je
motor radio, dijelovi u prostoru motora
mogu se vrlo zagrijati. Možete se opeći.
Pažljivo provjerite rashladno sredstvo
motora u spremniku za rashladno sredstvo,
ali ga ne otvarajte.
Zaustavite se na sigurnom mjestu, a
zatim isključite motor i pobrinite se da
ventilator ne radi prije nego što počnete
raditi blizu rashladnog ventilatora:
Opasno je raditi blizu ventilatora kada je
uključen. Ventilator može nastaviti raditi,
čak i kad motor prestane raditi, zbog visoke
temperature u prostoru motora. Ventilator
vas može udariti i ozbiljno ozlijediti.
Ne skidajte poklopac sustava za
hlađenje dok su motor i hladnjak vrući:
Dok su motor i hladnjak vrući, vruće
rashladno sredstvo i para mogli bi pod
tlakom prsnuti i izazvati ozbiljne ozljede.
Održavanje i briga
Korisni þko održavanje
6-21
Page 410 of 579

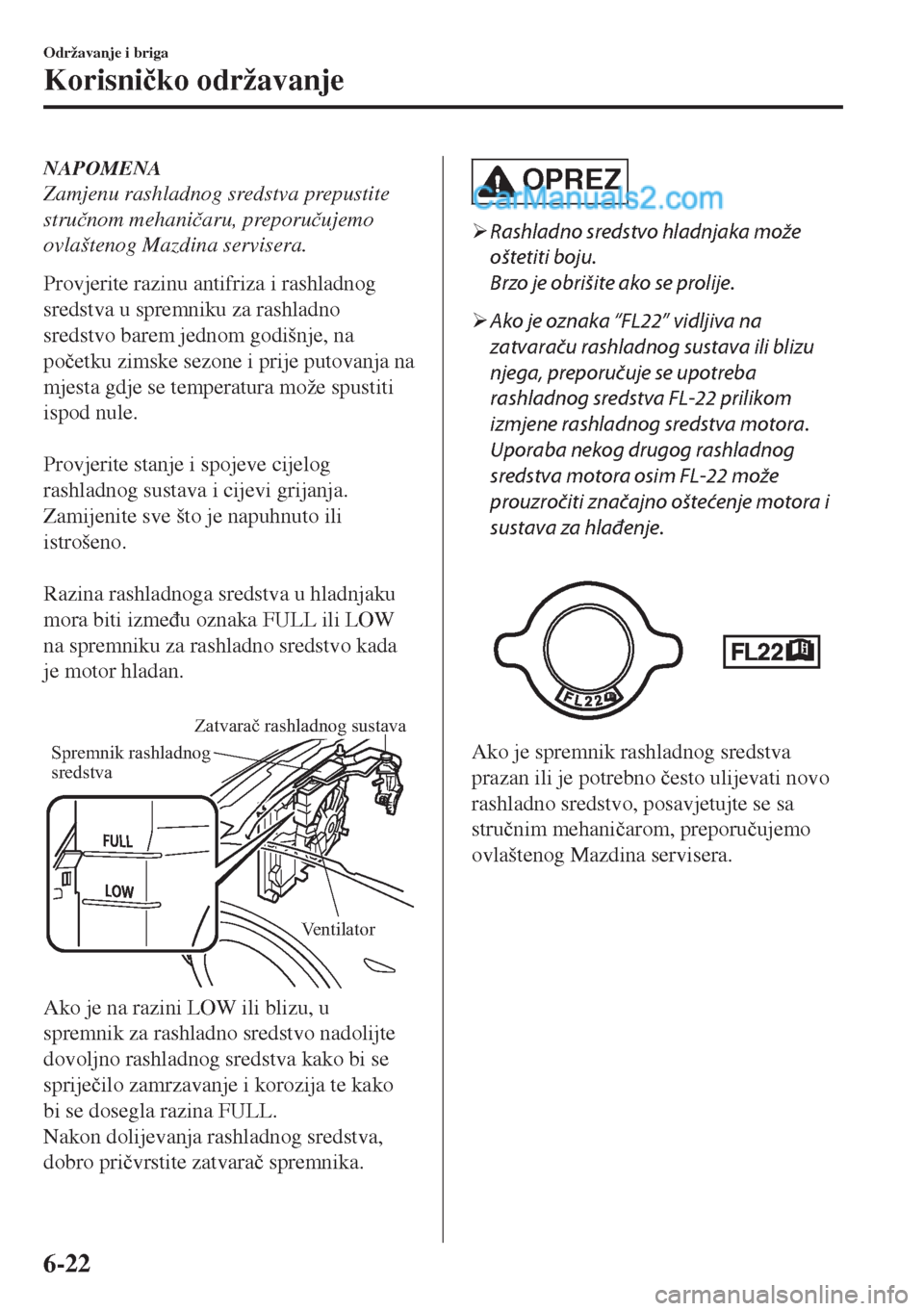

NAPOMENA
Zamjenu rashladnog sredstva prepustite
stru þnom mehani þaru, preporu þujemo
ovlaštenog Mazdina servisera.
Provjerite razinu antifriza i rashladnog
sredstva u spremniku za rashladno
sredstvo barem jednom godišnje, na
po þetku zimske sezone i prije putovanja na
mjesta gdje se temperatura može spustiti
ispod nule.
Provjerite stanje i spojeve cijelog
rashladnog sustava i cijevi grijanja.
Zamijenite sve što je napuhnuto ili
istrošeno.
Razina rashladnoga sredstva u hladnjaku
mora biti izme ÿu oznaka FULL ili LOW
na spremniku za rashladno sredstvo kada
je motor hladan.
Spremnik rashladnog
sredstva
Ventilator
Zatvarač rashladnog sustava
Ako je na razini LOW ili blizu, u
spremnik za rashladno sredstvo nadolijte
dovoljno rashladnog sredstva kako bi se
sprije þilo zamrzavanje i korozija te kako
bi se dosegla razina FULL.
Nakon dolijevanja rashladnog sredstva,
dobro pri þvrstite zatvara þ spremnika.
OPREZ
¾Rashladno sredstvo hladnjaka može
oštetiti boju.
Brzo je obrišite ako se prolije.
¾Ako je oznaka “FL22” vidljiva na
zatvaraču rashladnog sustava ili blizu
njega, preporučuje se upotreba
rashladnog sredstva FL-22 prilikom
izmjene rashladnog sredstva motora.
Uporaba nekog drugog rashladnog
sredstva motora osim FL-22 može
prouzročiti značajno oštećenje motora i
sustava za hlađenje.
Ako je spremnik rashladnog sredstva
prazan ili je potrebno þesto ulijevati novo
rashladno sredstvo, posavjetujte se sa
stru þnim mehani þarom, preporu þujemo
ovlaštenog Mazdina servisera.
Održavanje i briga
Korisni þko održavanje
6-22
