3. Umetnite trakom omotani ravni
odvija þ u utor i povucite ga u smjeru
strelice.
Pokrov
Razmak
4. Okrenite ravni odvija þ u smjeru
strelice i skinite poklopac.
Pokrov
5. Skinite poklopac baterije i izvadite
bateriju.
OPREZ
¾Budite oprezni kako se gumeni prsten
prikazan na slici ne bi ogrebao ili
oštetio.
¾Ako se gumeni prsten odvoji,
ponovno ga pričvrstite prije
umetanja nove baterije.
Gumeni prsten
6. Umetnite novu bateriju s pozitivnim
polom okrenutim prema gore, zatim
vratite poklopac baterije.
7. Zatvorite poklopac.
8. Ponovno umetnite pomo üni klju þ.
Održavanje i briga
Korisni þko održavanje
6-33
Page 422 of 579
Gume
Radi propisanih performansi, sigurnosti i
bolje iskoristivosti goriva, uvijek
održavajte preporu þeni tlak zraka u
gumama i držite se granica preporu þenog
optere üenja i rasporeda težine.
UPOZORENJE
Upotreba raznih vrsta guma:
Vožnja s različitim vrstama guma je
opasna. To može izazvati loše vođenje i
kočenje, što može dovesti do gubitka
kontrole.
Osim ograničenog korištenja privremene
pričuvne gume, uvijek koristite istu vrstu
guma (radijalne, gume s prekriženim
pojasevima, gume s dijagonalnom
strukturom) na sva četiri kotača.
Korištenje guma pogrešne veličine:
Opasno je korištenje guma druge veličine
osim onih koje su naznačene za vozilo
(stranica 9-8). To može ozbiljno utjecati
na vožnju, rukovanje, udaljenost podvozja
od tla, udaljenost gume od karoserije i
kalibraciju brzinometra. To može
prouzročiti nezgodu. Koristite samo gume
koje su ispravne veličine i određene za
vozilo.
tTlak zraka u gumama
UPOZORENJE
Uvijek napušite gume do propisane razine
tlaka:
Gume koje su premalo ili previše napuhane
mogu biti opasne. Nepravilno rukovanje ili
neočekivano oštećenje gume može izazvati
tešku nesreću.
Pogledajte Gume na stranici 9-8.
Koristite samo originalni Mazdin čep za
ventile na gumama:
Korištenje neoriginalnih dijelova je opasno
jer se ispravni tlak zraka u gumi ne može
održavati ako se ošteti ventil na gumi. Ako
se u toj situaciji upravlja vozilom, tlak zraka
u gumama će se smanjiti, što može izazvati
tešku nesreću. Ne koristite nikakve druge
dijelove za čep ventila na gumama osim
originalnih Mazdinih dijelova.
Svaki mjesec provjerite tlak u svim
gumama dok su gume hladne. Održavajte
preporu þeni tlak za bolju vožnju,
rukovanje i minimalno trošenje guma.
Pogledajte tablice s tehni þkim podacima
(stranica 9-8).
Održavanje i briga
Korisni þko održavanje
6-34
Page 423 of 579

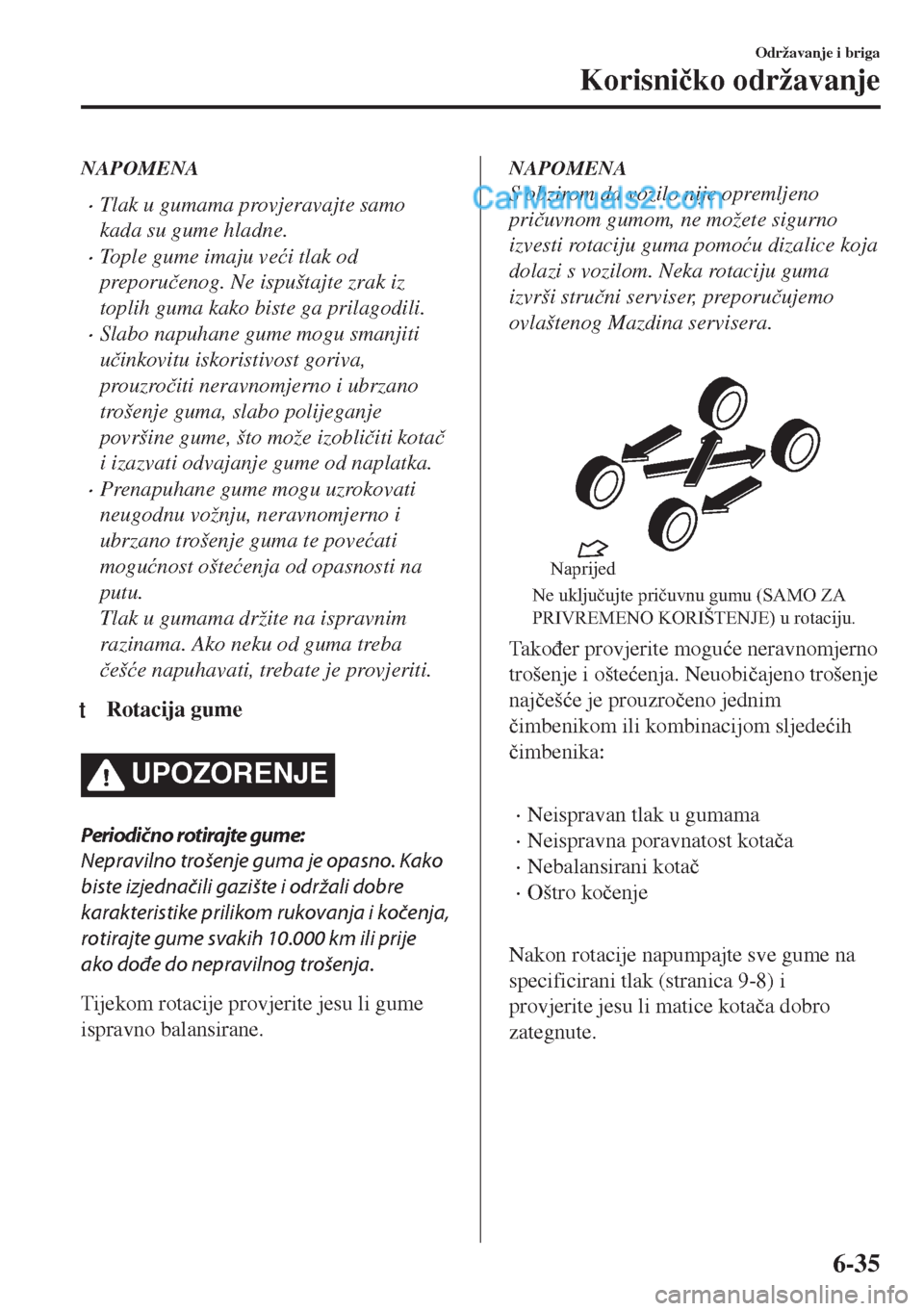

NAPOMENA
•Tlak u gumama provjeravajte samo
kada su gume hladne.
•Tople gume imaju ve üi tlak od
preporu þenog. Ne ispuštajte zrak iz
toplih guma kako biste ga prilagodili.
•Slabo napuhane gume mogu smanjiti
u þinkovitu iskoristivost goriva,
prouzro þiti neravnomjerno i ubrzano
trošenje guma, slabo polijeganje
površine gume, što može izobli þiti kota þ
i izazvati odvajanje gume od naplatka.
•Prenapuhane gume mogu uzrokovati
neugodnu vožnju, neravnomjerno i
ubrzano trošenje guma te pove üati
mogu ünost ošte üenja od opasnosti na
putu.
Tlak u gumama držite na ispravnim
razinama. Ako neku od guma treba
þeš üe napuhavati, trebate je provjeriti.
tRotacija gume
UPOZORENJE
Periodično rotirajte gume:
Nepravilno trošenje guma je opasno. Kako
biste izjednačili gazište i održali dobre
karakteristike prilikom rukovanja i kočenja,
rotirajte gume svakih 10.000 km ili prije
ako dođe do nepravilnog trošenja.
Tijekom rotacije provjerite jesu li gume
ispravno balansirane.
NAPOMENA
S obzirom da vozilo nije opremljeno
pri þuvnom gumom, ne možete sigurno
izvesti rotaciju guma pomo üu dizalice koja
dolazi s vozilom. Neka rotaciju guma
izvrši stru þni serviser, preporu þujemo
ovlaštenog Mazdina servisera.
Ne uključujte pričuvnu gumu (SAMO ZA
PRIVREMENO KORIŠTENJE) u rotaciju.Naprijed
Ta k o ÿer provjerite mogu üe neravnomjerno
trošenje i ošte üenja. Neuobi þajeno trošenje
naj þeš üe je prouzro þeno jednim
þimbenikom ili kombinacijom sljede üih
þimbenika:
•Neispravan tlak u gumama
•Neispravna poravnatost kota þa
•Nebalansirani kota þ
•Oštro ko þenje
Nakon rotacije napumpajte sve gume na
specificirani tlak (stranica 9-8) i
provjerite jesu li matice kota þa dobro
zategnute.
Održavanje i briga
Korisni þko održavanje
6-35
Page 424 of 579
OPREZ
Rotirajte jednosmjerne i radijalne gume s
asimetričnim uzorkom gazišta i oblikom
utora samo od naprijed prema natrag, a ne
s jedne strane na drugu. Karakteristike
gume će se umanjiti ako ih rotirate s jedne
strane na drugu.
(Uz diferencijal s ograničenim
proklizavanjem)
Nemojte koristiti sljedeće:
¾Gume koje nisu propisane veličine
¾Gume različite veličine ili vrste
istovremeno
¾Gume koje nisu dovoljno napuhane
Ako ne slijedite ove upute, rotacija lijevih i
desnih kotača će biti različita, što će stalno
opterećivati diferencijal s ograničenim
proklizavanjem.
To će uzrokovati kvar.
tZamjena gume
UPOZORENJE
Uvijek koristite gume koje su u dobrom
stanju:
Vožnja s istrošenim gumama je opasna.
Slabo kočenje, upravljanje i proklizavanje
može izazvati nezgodu.
Zamijenite istodobno sve četiri gume:
Zamjena samo jedne gume je opasna. To
može izazvati loše upravljanje i kočenje, što
može izazvati gubitak kontrole. Mazda
snažno preporučuje istodobnu zamjenu
sve četiri gume.
Ako se guma podjednako troši, pojavit üe
se pokazatelj istrošenosti kao traka na
gazištu.
Zamijenite gumu kad se to dogodi.
Novo gazištePokazatelj istrošenosti
gazišta
Istrošeno gazište
Gumu morate zamijeniti prije nego se
traka pojavi na cijelom gazištu.
ttZamjena kota þa
UPOZORENJE
Uvijek koristite kotač propisane veličine na
svom vozilu:
Korištenje kotača pogrešne veličine je
opasno. To može utjecati na kočenje i
rukovanje te izazvati gubitak kontrole i
nesreću.
Održavanje i briga
Korisni þko održavanje
6-36
Page 425 of 579

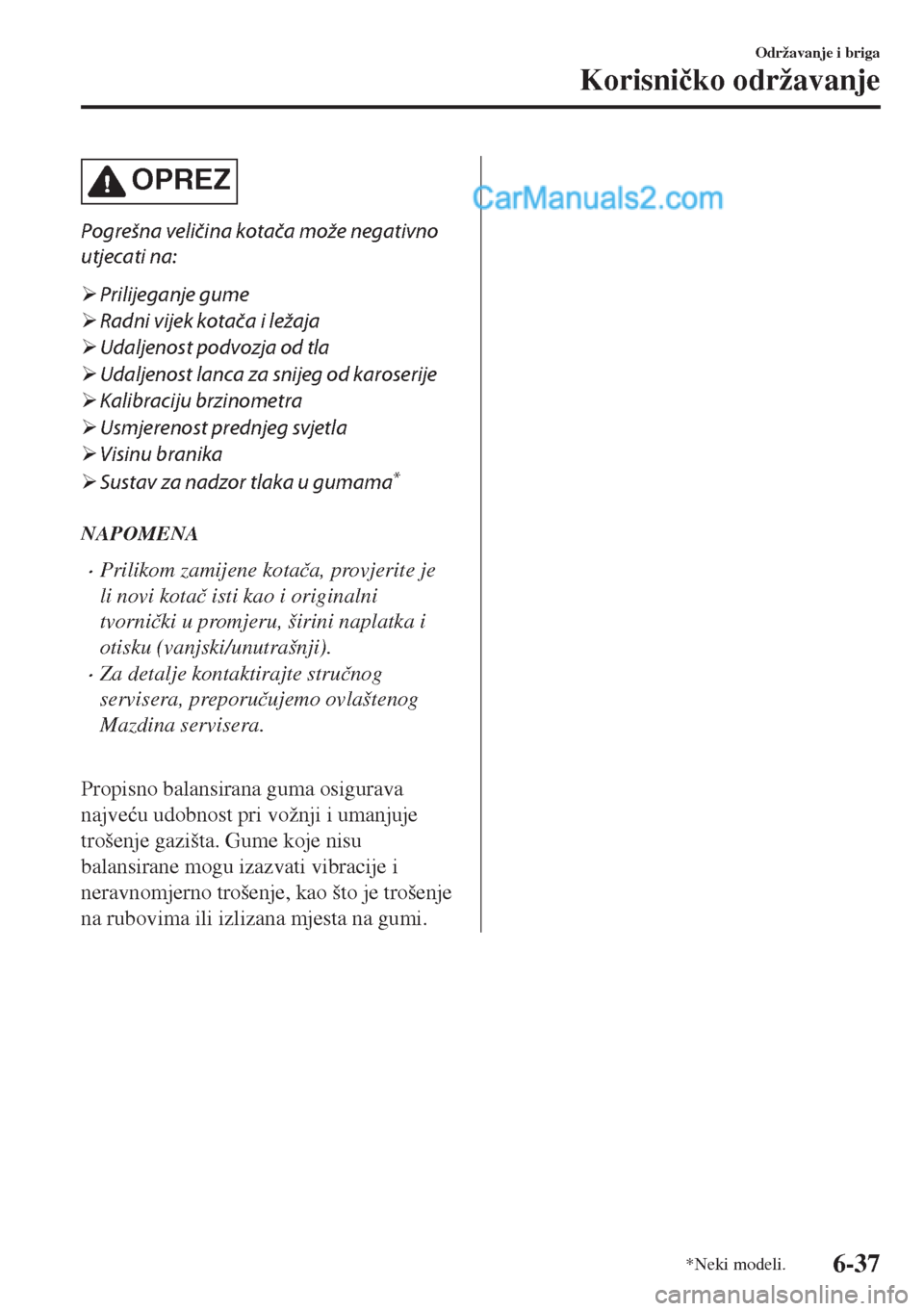

OPREZ
Pogrešna veličina kotača može negativno
utjecati na:
¾Prilijeganje gume
¾Radni vijek kotača i ležaja
¾Udaljenost podvozja od tla
¾Udaljenost lanca za snijeg od karoserije
¾Kalibraciju brzinometra
¾Usmjerenost prednjeg svjetla
¾Visinu branika
¾Sustav za nadzor tlaka u gumama
*
NAPOMENA
•Prilikom zamijene kota þa, provjerite je
li novi kota þ isti kao i originalni
tvorni þki u promjeru, širini naplatka i
otisku (vanjski/unutrašnji).
•Za detalje kontaktirajte stru þnog
servisera, preporu þujemo ovlaštenog
Mazdina servisera.
Propisno balansirana guma osigurava
najve üu udobnost pri vožnji i umanjuje
trošenje gazišta. Gume koje nisu
balansirane mogu izazvati vibracije i
neravnomjerno trošenje, kao što je trošenje
na rubovima ili izlizana mjesta na gumi.
Održavanje i briga
Korisni þko održavanje
*Neki modeli.6-37
Page 426 of 579

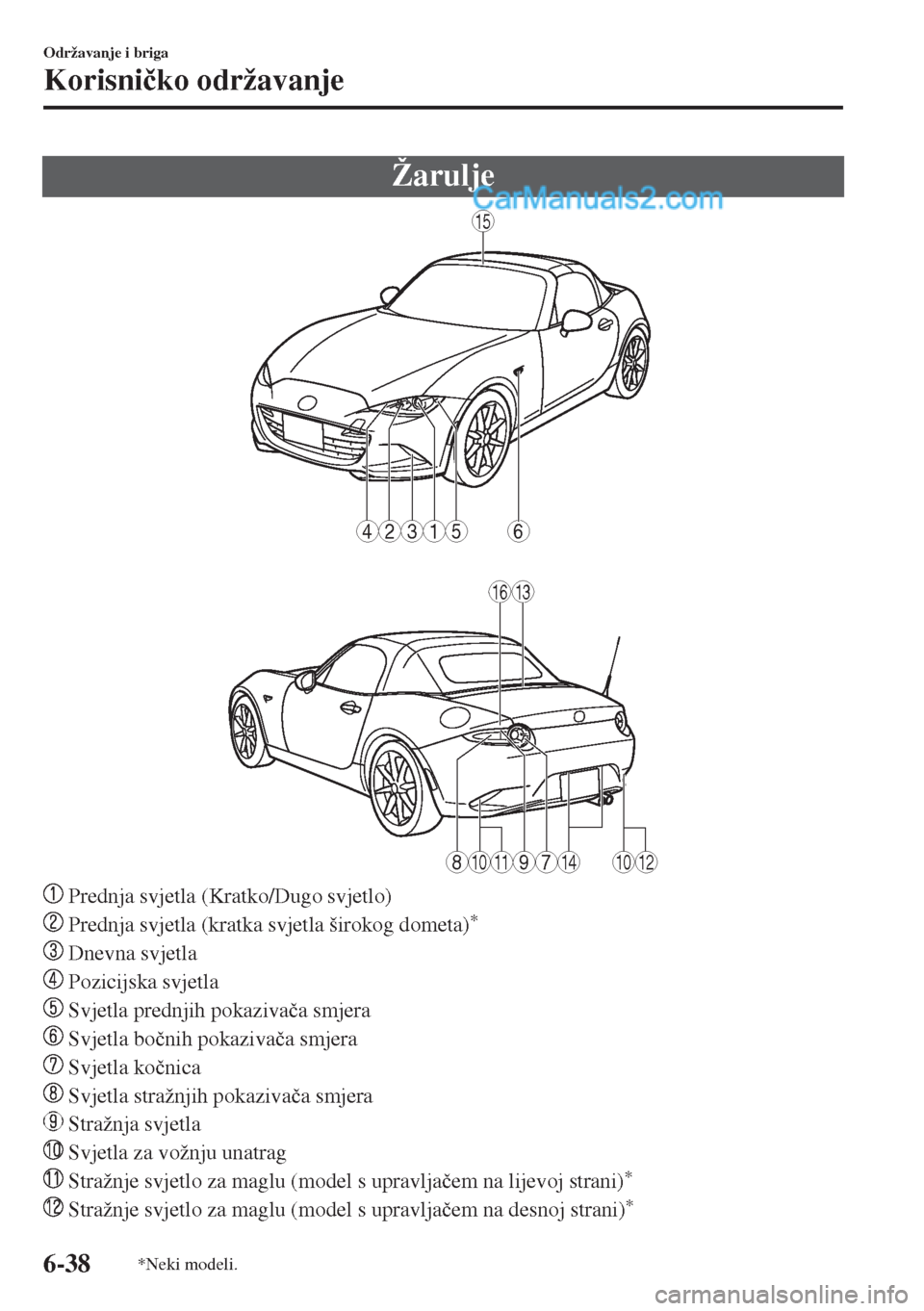

Žarulje
6
15
1316
15234
1011141012789
Prednja svjetla (Kratko/Dugo svjetlo)
Prednja svjetla (kratka svjetla širokog dometa)*
Dnevna svjetla
Pozicijska svjetla
Svjetla prednjih pokaziva þa smjera
Svjetla bo þnih pokaziva þa smjera
Svjetla ko þnica
Svjetla stražnjih pokaziva þa smjera
Stražnja svjetla
Svjetla za vožnju unatrag
Stražnje svjetlo za maglu (model s upravlja þem na lijevoj strani)*
Stražnje svjetlo za maglu (model s upravlja þem na desnoj strani)*
Održavanje i briga
Korisni þko održavanje
6-38*Neki modeli.
Page 427 of 579

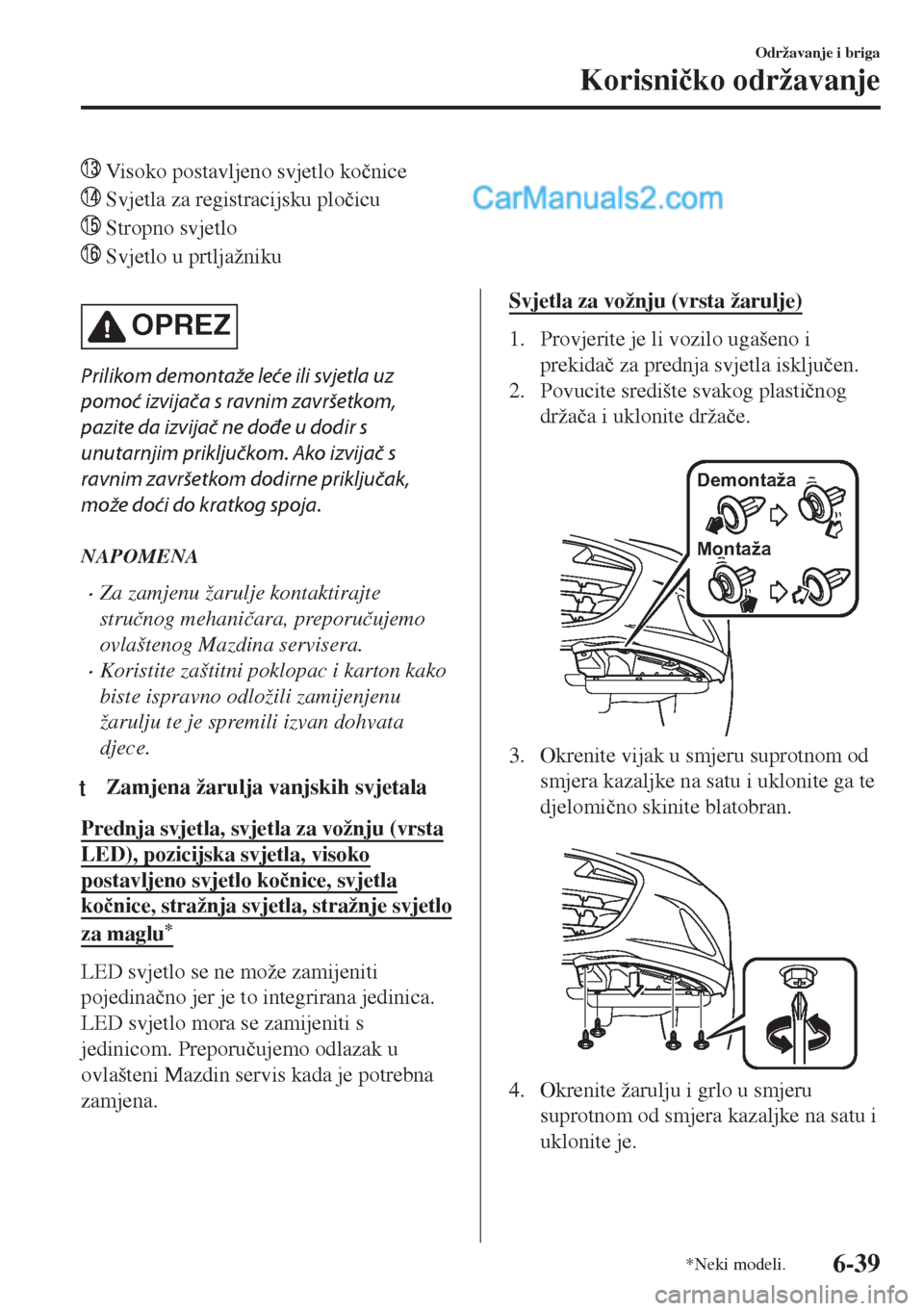

Visoko postavljeno svjetlo ko þnice
Svjetla za registracijsku plo þicu
Stropno svjetlo
Svjetlo u prtljažniku
OPREZ
Prilikom demontaže leće ili svjetla uz
pomoć izvijača s ravnim završetkom,
pazite da izvijač ne dođe u dodir s
unutarnjim priključkom. Ako izvijač s
ravnim završetkom dodirne priključak,
može doći do kratkog spoja.
NAPOMENA
•Za zamjenu žarulje kontaktirajte
stru þnog mehani þara, preporu þujemo
ovlaštenog Mazdina servisera.
•Koristite zaštitni poklopac i karton kako
biste ispravno odložili zamijenjenu
žarulju te je spremili izvan dohvata
djece.
ttZamjena žarulja vanjskih svjetala
Prednja svjetla, svjetla za vožnju (vrsta
LED), pozicijska svjetla, visoko
postavljeno svjetlo ko þnice, svjetla
ko þnice, stražnja svjetla, stražnje svjetlo
za maglu*
LED svjetlo se ne može zamijeniti
pojedina þno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s
jedinicom. Preporu þujemo odlazak u
ovlašteni Mazdin servis kada je potrebna
zamjena.
Svjetla za vožnju (vrsta žarulje)
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Povucite središte svakog plasti þnog
drža þa i uklonite drža þe.
Demontaža
Montaža
3. Okrenite vijak u smjeru suprotnom od
smjera kazaljke na satu i uklonite ga te
djelomi þno skinite blatobran.
4. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
Održavanje i briga
Korisni þko održavanje
*Neki modeli.6-39
Page 428 of 579

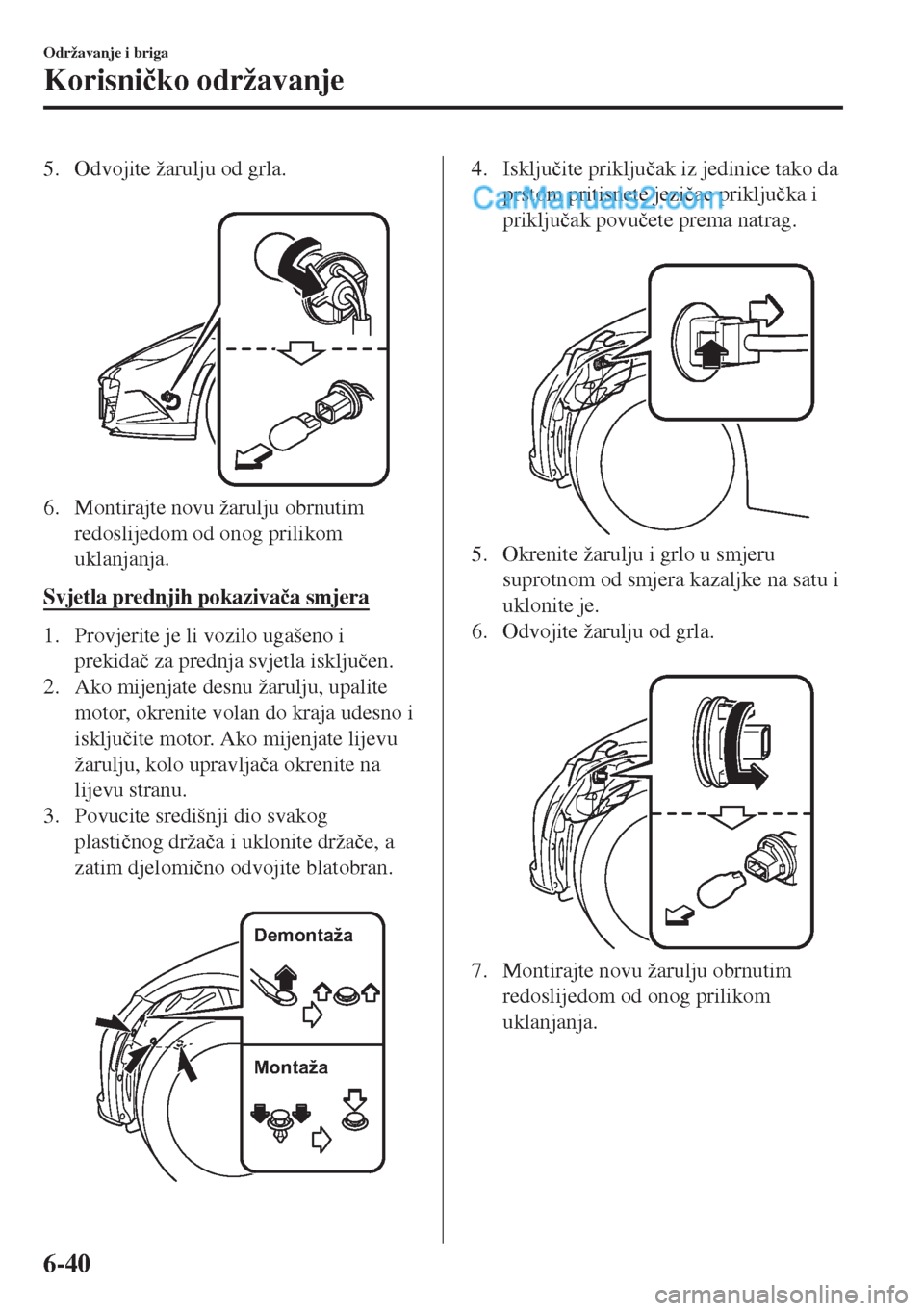

5. Odvojite žarulju od grla.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetla prednjih pokaziva þa smjera
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Ako mijenjate desnu žarulju, upalite
motor, okrenite volan do kraja udesno i
isklju þite motor. Ako mijenjate lijevu
žarulju, kolo upravlja þa okrenite na
lijevu stranu.
3. Povucite središnji dio svakog
plasti þnog drža þa i uklonite drža þe, a
zatim djelomi þno odvojite blatobran.
Demontaža
Montaža
4. Isklju þite priklju þak iz jedinice tako da
prstom pritisnete jezi þac priklju þka i
priklju þak povu þete prema natrag.
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
6. Odvojite žarulju od grla.
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Održavanje i briga
Korisni þko održavanje
6-40
Page 429 of 579

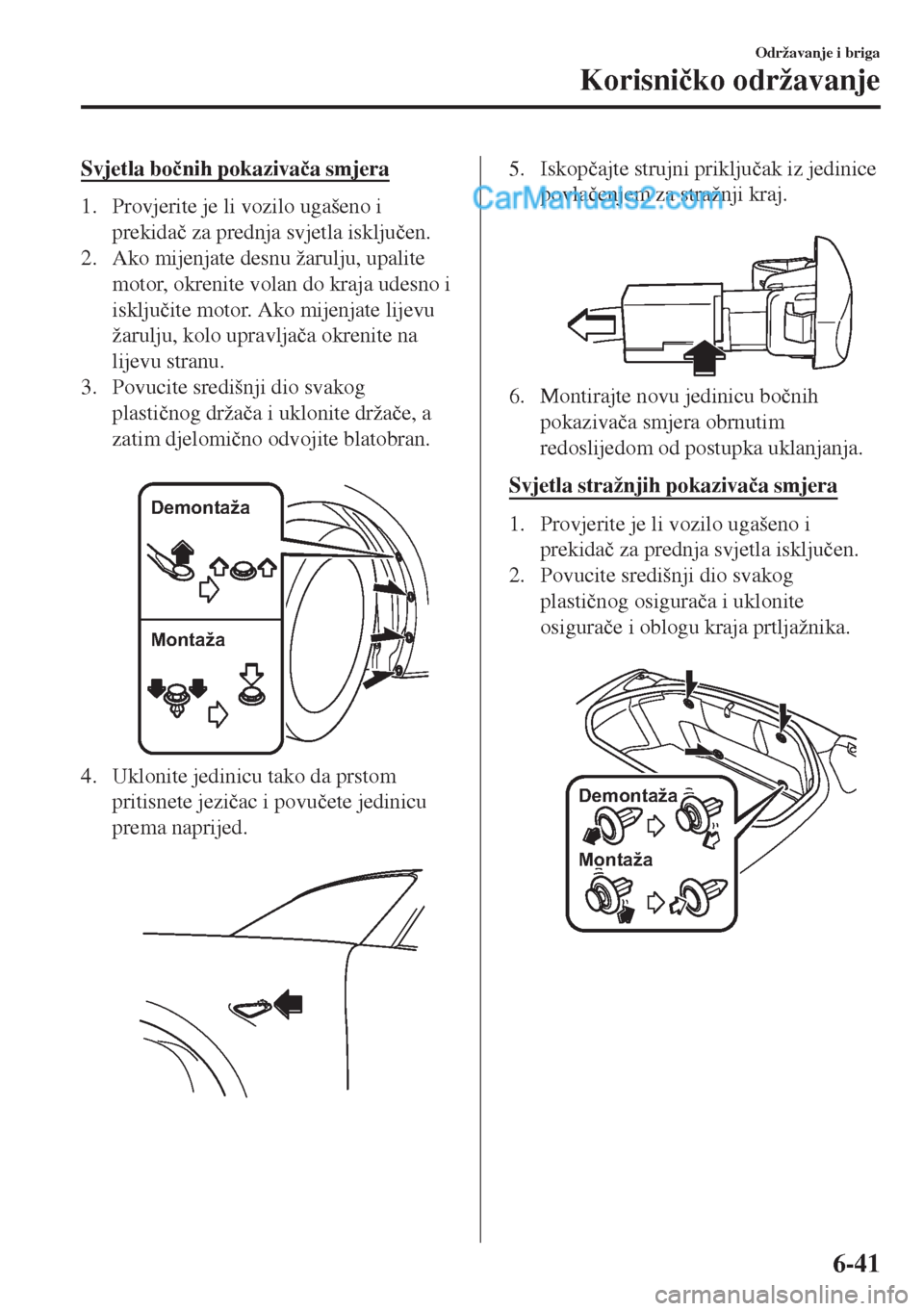

Svjetla bo þnih pokaziva þa smjera
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Ako mijenjate desnu žarulju, upalite
motor, okrenite volan do kraja udesno i
isklju þite motor. Ako mijenjate lijevu
žarulju, kolo upravlja þa okrenite na
lijevu stranu.
3. Povucite središnji dio svakog
plasti þnog drža þa i uklonite drža þe, a
zatim djelomi þno odvojite blatobran.
Demontaža
Montaža
4. Uklonite jedinicu tako da prstom
pritisnete jezi þac i povu þete jedinicu
prema naprijed.
5. Iskop þajte strujni priklju þak iz jedinice
povla þenjem za stražnji kraj.
6. Montirajte novu jedinicu bo þnih
pokaziva þa smjera obrnutim
redoslijedom od postupka uklanjanja.
Svjetla stražnjih pokaziva þa smjera
1. Provjerite je li vozilo ugašeno i
prekida þ za prednja svjetla isklju þen.
2. Povucite središnji dio svakog
plasti þnog osigura þa i uklonite
osigura þe i oblogu kraja prtljažnika.
Demontaža
Montaža
Održavanje i briga
Korisni þko održavanje
6-41
Page 430 of 579
3. Isklju þite priklju þak iz jedinice tako da
prstom pritisnete jezi þac priklju þka i
priklju þak povu þete prema dolje.

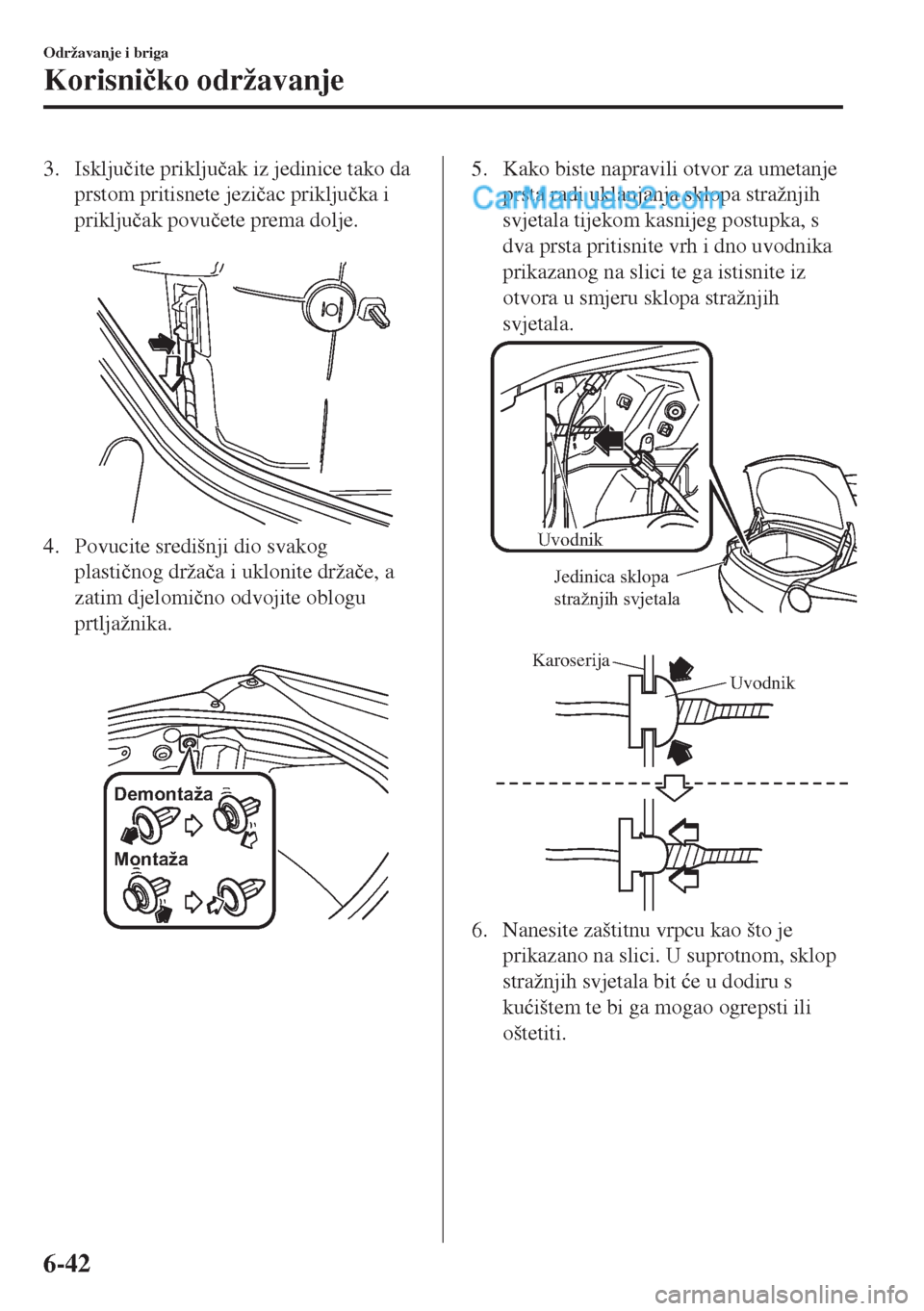

4. Povucite središnji dio svakog
plasti þnog drža þa i uklonite drža þe, a
zatim djelomi þno odvojite oblogu
prtljažnika.
Demontaža
Montaža
5. Kako biste napravili otvor za umetanje
prsta radi uklanjanja sklopa stražnjih
svjetala tijekom kasnijeg postupka, s
dva prsta pritisnite vrh i dno uvodnika
prikazanog na slici te ga istisnite iz
otvora u smjeru sklopa stražnjih
svjetala.
Uvodnik
Jedinica sklopa
stražnjih svjetala
Uvodnik Karoserija
6. Nanesite zaštitnu vrpcu kao što je
prikazano na slici. U suprotnom, sklop
stražnjih svjetala bit üe u dodiru s
ku üištem te bi ga mogao ogrepsti ili
oštetiti.
Održavanje i briga
Korisni þko održavanje
6-42
