MAZDA MODEL MX-5 2017 Ägarmanual (in Swedish)

MEMO
4-3

Tändningslås
tPositioner för tryckknappsstart
Systemet fungerar bara när nyckeln
befinner sig inom det aktiva området.
Varje gång startknappen trycks in ändras
tändningens läge i ordningen: avstängd,
ACC och ON. När startknappen trycks in
från läget ON stängs tändningen av.
Indikeringslampa
OBS
•Motorn startar om du trycker på
startknappen samtidigt som
kopplingspedalen (manuell växellåda)
eller bromspedalen (automatisk
växellåda) trycks ned. Du kan ändra
tändningsläge genom att trycka på
startknappen utan att trycka på pedalen.
•Lämna inte tändningen i läge ON när
motorn är avstängd. Om du gör det kan
batteriet laddas ur. Om tändningen
lämnas i läget ACC (för automatisk
växellåda med växelväljaren i läge P
och tändningen i läge ACC) stängs
tändningen automatiskt av efter cirka 25
minuter.
Av
Strömförsörjningen till de elektriska
enheterna stängs av och indikeringslampan
för tryckknappsstart (gul) slocknar även.
I det här läget är ratten låst.
*
VA R N I N G
Innan du lämnar förarsätet ska du alltid
stänga av tändningen. Dra åt
parkeringsbromsen och kontrollera att
växelväljaren står i läge P (automatisk
växellåda) eller att ettans växel eller
backen är ilagd (manuell växellåda):
Det är farligt att lämna förarsätet utan att
stänga av tändningen, dra åt
parkeringsbromsen och ställa
växelväljaren i läge P (automatisk
växellåda) eller lägga i ettans växel eller
backen (manuell växellåda). Bilen kan röra
sig oväntat, vilket kan orsaka en olycka.
Även om du bara tänker lämna fordonet en
mycket kort stund, är det viktigt att stänga
av tändningen. Om du lämnar bilen med
tändningen i något annat läge än
avstängd, stängs vissa av fordonets
säkerhetssystem av och batteriet fortsätter
att dra ström.
OBS
(Låst ratt)*
Om indikeringslampan för
tryckknappsstart (grön) blinkar och ett
pipljud hörs betyder detta att ratten
fortfarande är låst. För att låsa upp ratten
trycker du på knappen för
tryckknappsstart samtidigt som du vrider
ratten åt vänster och höger.
Under körning
Starta och stänga av motorn
4-4*Vissa modeller.

ACC (Accessory)
Vissa elektriska tillbehör är i gång och
indikeringslampan (gul) tänds.
I det här läget är ratten olåst.
*
OBS
Det nyckellösa låssystemet fungerar inte
om startknappen tryckts till läget ACC,
och dörrarna kan inte låsas/låsas upp
även om de har låsts manuellt.
PÅ
Detta är normalläget när motorn är startad.
Indikeringslampan (gul) släcks.
(Indikeringslampan (gul) tänds när
tändningen är i läge ON och motorn är
avstängd.)
Vissa indikerings- och varningslampor ska
kontrolleras innan motorn startas (sidan
4-38).
OBS
När startknappen tryckts till ON hörs
ljudet av bränslepumpmotorn, nära
bränsletanken. Detta är normalt.
Starta motorn
VARNING
Radiovågor från nyckeln kan påverka
medicinsk utrustning såsom pacemaker:
Innan nyckeln används nära personer som
använder medicinsk utrustning, ska
tillverkaren av den medicinska
utrustningen eller en läkare tillfrågas om
radiovågorna från nyckeln påverkar
utrustningen.
OBS
•Nyckeln ska bäras med, eftersom den
innehåller en startspärrskrets som ska
kommunicera med motorns styrsystem
på kort avstånd.
•Motorn kan startas genom att trycka på
startknappen från läge OFF, ACC eller
ON.
•Funktionerna i tryckknappsstartsystemet
(funktion som kan starta motorn genom
att bara ha nyckeln på sig) kan
avaktiveras för att förhindra eventuell
skadlig effekt på användare som har
pacemaker eller annan medicinsk
anordning. Om systemet är avaktiverat
kan du inte starta motorn genom att
bara bära nyckeln. Anlita en kunnig
reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad. Om
tryckknappstartsystemet har
avaktiverats kan du starta motorn
genom att följa proceduren som ska
användas när nyckelbatteriet är
urladdat.
Se Start av motorn när nyckelbatteriet
är helt urladdat på sidan 4-9.
Under körning
Starta och stänga av motorn
*Vissa modeller.4-5

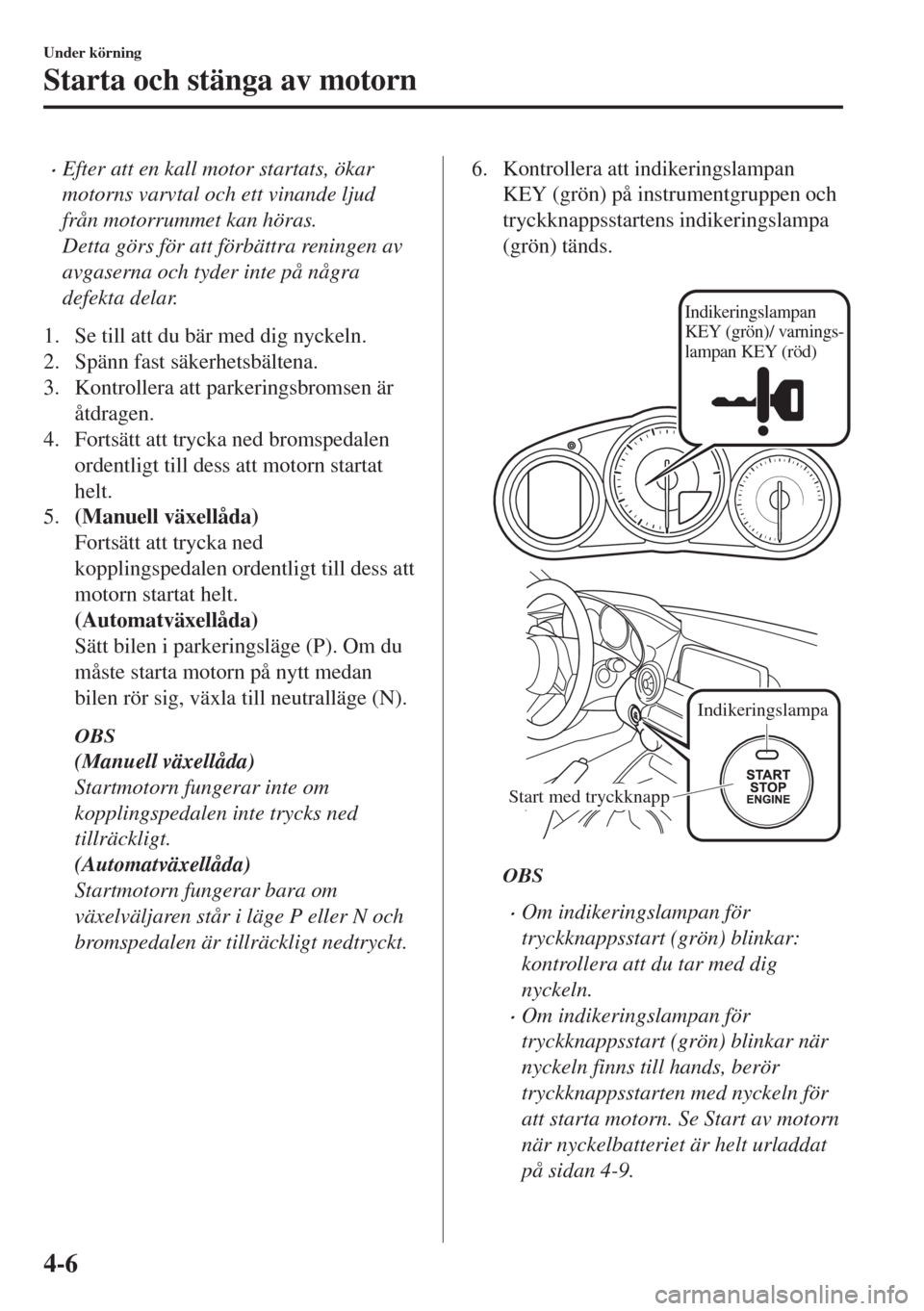

•Efter att en kall motor startats, ökar
motorns varvtal och ett vinande ljud
från motorrummet kan höras.
Detta görs för att förbättra reningen av
avgaserna och tyder inte på några
defekta delar.
1. Se till att du bär med dig nyckeln.
2. Spänn fast säkerhetsbältena.
3. Kontrollera att parkeringsbromsen är
åtdragen.
4. Fortsätt att trycka ned bromspedalen
ordentligt till dess att motorn startat
helt.
5.(Manuell växellåda)
Fortsätt att trycka ned
kopplingspedalen ordentligt till dess att
motorn startat helt.
(Automatväxellåda)
Sätt bilen i parkeringsläge (P). Om du
måste starta motorn på nytt medan
bilen rör sig, växla till neutralläge (N).
OBS
(Manuell växellåda)
Startmotorn fungerar inte om
kopplingspedalen inte trycks ned
tillräckligt.
(Automatväxellåda)
Startmotorn fungerar bara om
växelväljaren står i läge P eller N och
bromspedalen är tillräckligt nedtryckt.
6. Kontrollera att indikeringslampan
KEY (grön) på instrumentgruppen och
tryckknappsstartens indikeringslampa
(grön) tänds.

Indikeringslampan
KEY (grön)/ varnings-
lampan KEY (röd)
Indikeringslampa
Start med tryckknapp
OBS
•Om indikeringslampan för
tryckknappsstart (grön) blinkar:
kontrollera att du tar med dig
nyckeln.
•Om indikeringslampan för
tryckknappsstart (grön) blinkar när
nyckeln finns till hands, berör
tryckknappsstarten med nyckeln för
att starta motorn. Se Start av motorn
när nyckelbatteriet är helt urladdat
på sidan 4-9.
Under körning
Starta och stänga av motorn
4-6

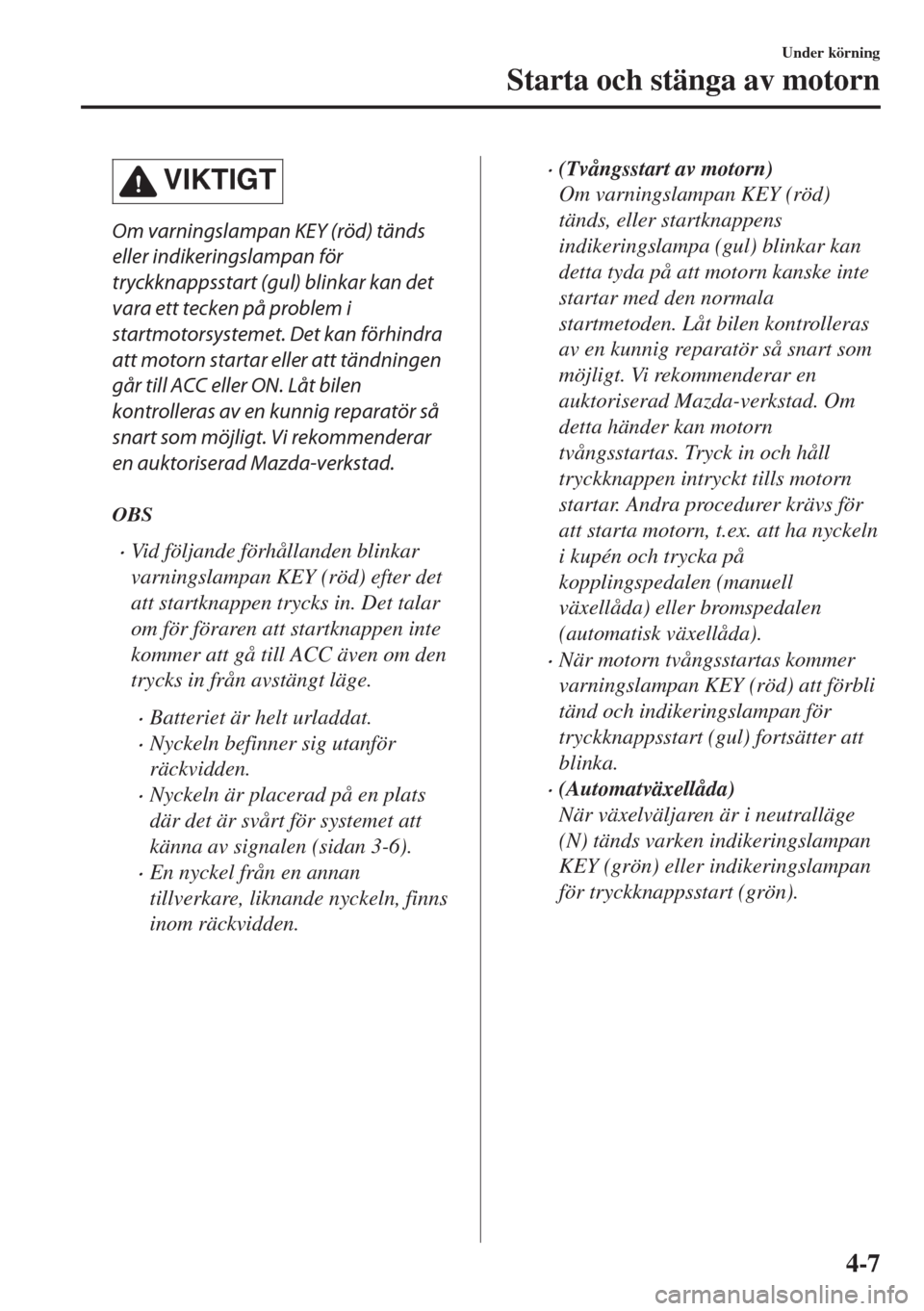

VIKTIGT
Om varningslampan KEY (röd) tänds
eller indikeringslampan för
tryckknappsstart (gul) blinkar kan det
vara ett tecken på problem i
startmotorsystemet. Det kan förhindra
att motorn startar eller att tändningen
går till ACC eller ON. Låt bilen
kontrolleras av en kunnig reparatör så
snart som möjligt. Vi rekommenderar
en auktoriserad Mazda-verkstad.
OBS
•Vid följande förhållanden blinkar
varningslampan KEY (röd) efter det
att startknappen trycks in. Det talar
om för föraren att startknappen inte
kommer att gå till ACC även om den
trycks in från avstängt läge.
•Batteriet är helt urladdat.
•Nyckeln befinner sig utanför
räckvidden.
•Nyckeln är placerad på en plats
där det är svårt för systemet att
känna av signalen (sidan 3-6).
•En nyckel från en annan
tillverkare, liknande nyckeln, finns
inom räckvidden.
•(Tvångsstart av motorn)
Om varningslampan KEY (röd)
tänds, eller startknappens
indikeringslampa (gul) blinkar kan
detta tyda på att motorn kanske inte
startar med den normala
startmetoden. Låt bilen kontrolleras
av en kunnig reparatör så snart som
möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad. Om
detta händer kan motorn
tvångsstartas. Tryck in och håll
tryckknappen intryckt tills motorn
startar. Andra procedurer krävs för
att starta motorn, t.ex. att ha nyckeln
i kupén och trycka på
kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatisk växellåda).
•När motorn tvångsstartas kommer
varningslampan KEY (röd) att förbli
tänd och indikeringslampan för
tryckknappsstart (gul) fortsätter att
blinka.
•(Automatväxellåda)
När växelväljaren är i neutralläge
(N) tänds varken indikeringslampan
KEY (grön) eller indikeringslampan
för tryckknappsstart (grön).
Under körning
Starta och stänga av motorn
4-7

7. Vänta med att trycka på startknappen
tills både KEY-symbolen (grön) i
instrumentgruppen är tänd och
indikeringslampan på startknappen
(grön) är tänd.
OBS
•När motorn startats släcks
indikeringslamporna för
tryckknappsstart (gul) och
tändningen växlar till läge ON.
•När du har tryckt på startknappen
och innan motorn startar kan du
höra funktionsljud från en
bränslepumpmotor nära
bränsletanken. Detta är normalt.
8. När motorn har startats ska den köras
på tomgång i ca 10 sekunder (förbjudet
i Tyskland).
OBS
•(Tyskland)
Kör omedelbart efter att motorn
startats. Använd inga höga varvtal
förrän motorn nått arbetstemperatur.
•Oavsett om motorn är varm eller
kall ska den startas utan att
gaspedalen används.
•Om motorn inte startar första
gången, se Start av bränsleflödad
motor under Nödstart. Om motorn
fortfarande inte startar ska bilen
undersökas hos en auktoriserad
Mazda-verkstad (sidan 7-23).
•(Bilar med manuell växellåda, med
i-stop-funktion)
Om motorn har stannat på grund av
ett motorstopp kan du starta den
igen genom att trampa ned
kopplingspedalen inom 3 sekunder
från det att motorn stannade.
Motorn kan inte startas trots att
kopplingspedalen har trampats ner
under följande förhållanden:
•Förardörren är öppen.
•Förarsidans säkerhetsbälte är inte
fastspänt.
•Kopplingspedalen är inte helt
uppsläppt efter motorstoppet.
•Kopplingspedalen har trampats
ner under tiden som motorn
stannar.
Under körning
Starta och stänga av motorn
4-8

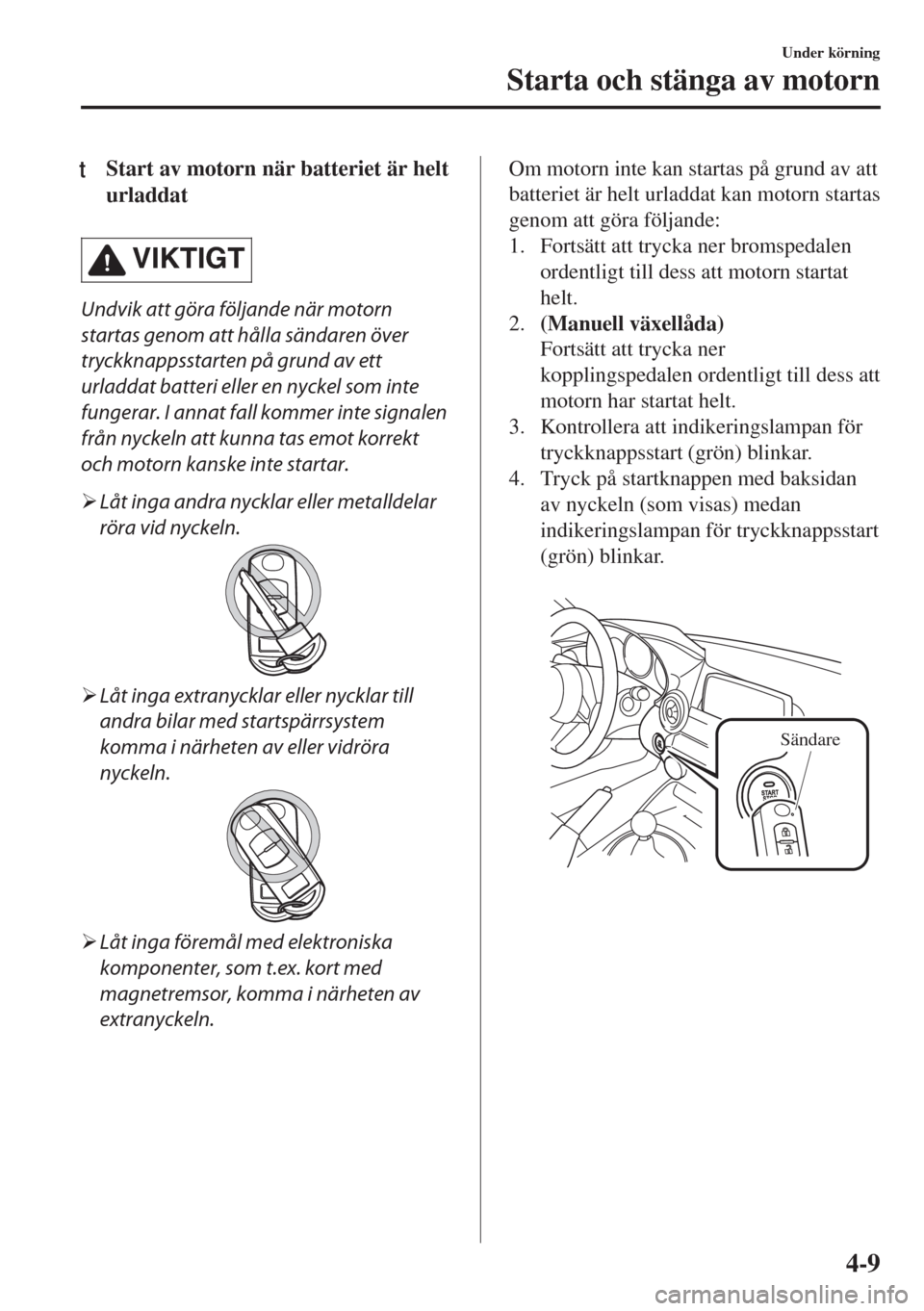

tStart av motorn när batteriet är helt
urladdat
VIKTIGT
Undvik att göra följande när motorn
startas genom att hålla sändaren över
tryckknappsstarten på grund av ett
urladdat batteri eller en nyckel som inte
fungerar. I annat fall kommer inte signalen
från nyckeln att kunna tas emot korrekt
och motorn kanske inte startar.
¾Låt inga andra nycklar eller metalldelar
röra vid nyckeln.
¾Låt inga extranycklar eller nycklar till
andra bilar med startspärrsystem
komma i närheten av eller vidröra
nyckeln.
¾Låt inga föremål med elektroniska
komponenter, som t.ex. kort med
magnetremsor, komma i närheten av
extranyckeln.
Om motorn inte kan startas på grund av att
batteriet är helt urladdat kan motorn startas
genom att göra följande:
1. Fortsätt att trycka ner bromspedalen
ordentligt till dess att motorn startat
helt.
2.(Manuell växellåda)
Fortsätt att trycka ner
kopplingspedalen ordentligt till dess att
motorn har startat helt.
3. Kontrollera att indikeringslampan för
tryckknappsstart (grön) blinkar.
4. Tryck på startknappen med baksidan
av nyckeln (som visas) medan
indikeringslampan för tryckknappsstart
(grön) blinkar.

Sändare
Under körning
Starta och stänga av motorn
4-9

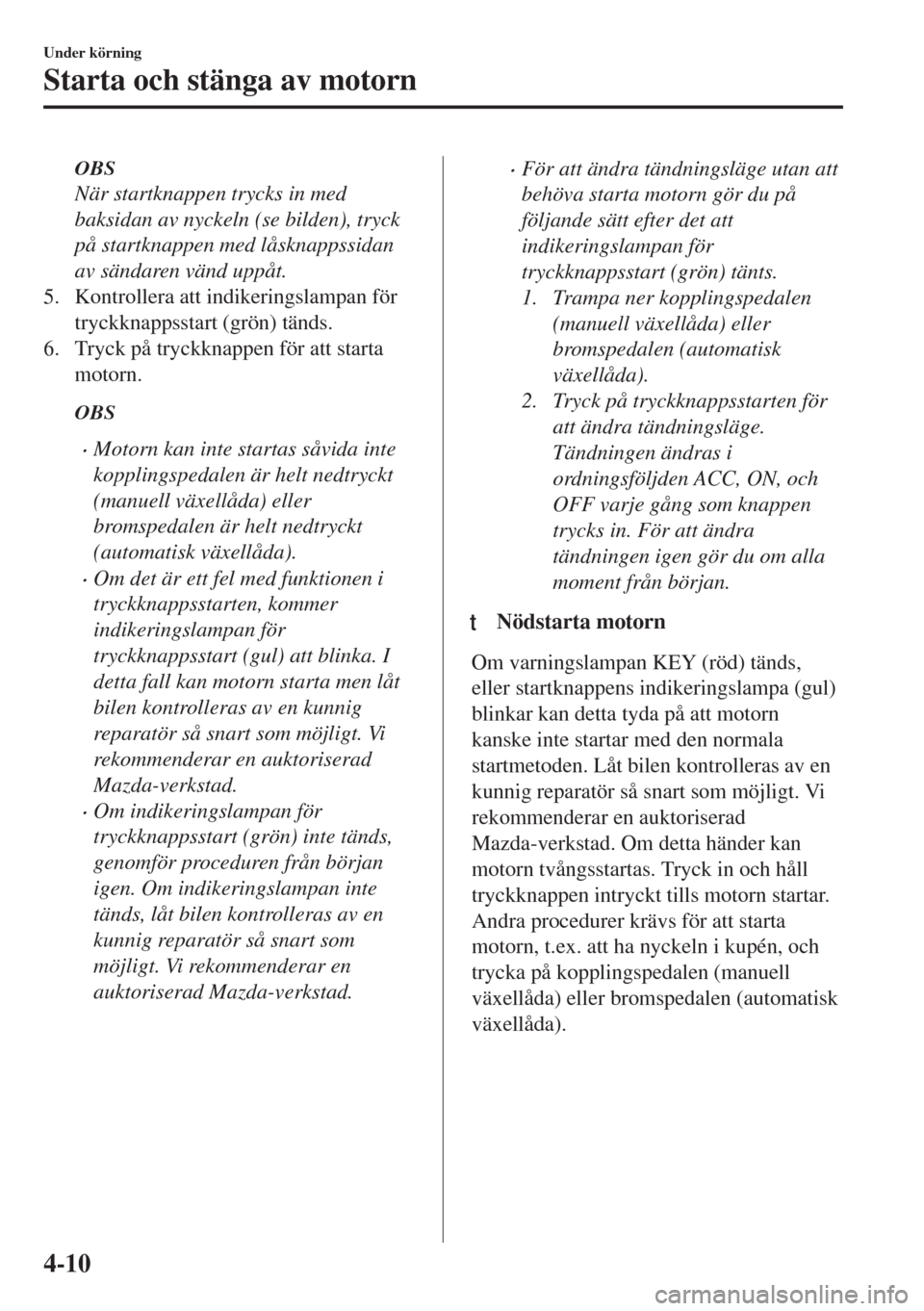

OBS
När startknappen trycks in med
baksidan av nyckeln (se bilden), tryck
på startknappen med låsknappssidan
av sändaren vänd uppåt.
5. Kontrollera att indikeringslampan för
tryckknappsstart (grön) tänds.
6. Tryck på tryckknappen för att starta
motorn.
OBS
•Motorn kan inte startas såvida inte
kopplingspedalen är helt nedtryckt
(manuell växellåda) eller
bromspedalen är helt nedtryckt
(automatisk växellåda).
•Om det är ett fel med funktionen i
tryckknappsstarten, kommer
indikeringslampan för
tryckknappsstart (gul) att blinka. I
detta fall kan motorn starta men låt
bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
•Om indikeringslampan för
tryckknappsstart (grön) inte tänds,
genomför proceduren från början
igen. Om indikeringslampan inte
tänds, låt bilen kontrolleras av en
kunnig reparatör så snart som
möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•För att ändra tändningsläge utan att
behöva starta motorn gör du på
följande sätt efter det att
indikeringslampan för
tryckknappsstart (grön) tänts.
1. Trampa ner kopplingspedalen
(manuell växellåda) eller
bromspedalen (automatisk
växellåda).
2. Tryck på tryckknappsstarten för
att ändra tändningsläge.
Tändningen ändras i
ordningsföljden ACC, ON, och
OFF varje gång som knappen
trycks in. För att ändra
tändningen igen gör du om alla
moment från början.
tNödstarta motorn
Om varningslampan KEY (röd) tänds,
eller startknappens indikeringslampa (gul)
blinkar kan detta tyda på att motorn
kanske inte startar med den normala
startmetoden. Låt bilen kontrolleras av en
kunnig reparatör så snart som möjligt. Vi
rekommenderar en auktoriserad
Mazda-verkstad. Om detta händer kan
motorn tvångsstartas. Tryck in och håll
tryckknappen intryckt tills motorn startar.
Andra procedurer krävs för att starta
motorn, t.ex. att ha nyckeln i kupén, och
trycka på kopplingspedalen (manuell
växellåda) eller bromspedalen (automatisk
växellåda).
Under körning
Starta och stänga av motorn
4-10

Stänga av motorn
VARNING
Stäng inte av motorn när bilen är i rörelse:
Såvida det inte har uppstått en
nödsituation är det farligt att stänga av
motorn medan bilen är i rörelse. Att stänga
av motorn när bilen är i rörelse leder till
försämrad bromsförmåga på grund av att
servobromsningen inte fungerar, vilket kan
orsaka en olycka och allvarliga skador.
1. Se till att ha stannat bilen helt.
2.(Manuell växellåda)
Växla till neutralläget och dra åt
parkeringsbromsen.
(Automatväxellåda)
Flytta växelväljaren till P-läget och dra
åt parkeringsbromsen.
3. Tryck på tryckknappen för att starta
eller stänga av motorn. Tändningslåset
är frånslaget.
VIKTIGT
¾När du lämnar bilen, kontrollera att
startknappen är i avstängt läge.
OBS
•Beroende på om luftkonditioneringen är
på eller av kan kylfläkten i motorrummet
starta och gå några minuter för att
snabbt kyla ner motorrummet efter att
tändningen vridits från ON till OFF.
•Om systemet känner av att kvarvarande
batterieffekt i nyckeln är låg när
tändningen slås om från ON till ACC
eller OFF, visas följande.
Byt batteriet innan nyckeln blir
oanvändbar.
Se Byte av nyckelbatteri på sidan 6-30.
(Fordon utrustat med instrumentgrupp
typ A)
Ett meddelande visas i displayen i
instrumentgruppen.
(Fordon utrustat med instrumentgrupp
typ B)
Indikeringslampan KEY (grön) blinkar i
cirka 30 sek.
Se Varnings-/indikeringslampor på
sidan 4-38.
•(Automatväxellåda)
Om motorn stängs av när växelväljaren
står i något annat läge än P, växlar
tändningen automatiskt till läget ACC.
tNödstopp av motorn
Om du trycker in startknappen under en
längre stund, eller om du snabbt trycker in
den flera gånger, medan motorn är igång
eller bilen körs stannar motorn
omedelbart. Tändningen ändras till ACC.
Under körning
Starta och stänga av motorn
4-11

i-stop*
i-stop-funktionen stänger automatiskt av motorn när bilen stannar vid ett trafikljus eller står
still i en bilkö. Sedan startar motorn automatiskt när körningen återupptas. Systemet ger
förbättrad bränsleekonomi, minskade utsläpp och eliminerar tomgångsljud eftersom motorn
är avstängd.
Stopp och återstart från tomgång
OBS
•Indikeringslampan för i-stop (grön) tänds under följande situationer:
•När motorn har stängts av.
•(Utom europeisk modell)
Villkoren för avstängning av motorn under tomgång är uppfyllda medan bilen körs.
•Indikeringslampan för i-stop (grön) slocknar när motorn återstartats.
Manuell växellåda
1. Stanna bilen genom att trycka ner både broms- och kopplingspedal.
2. Håll bromspedalen nedtryckt och flytta växelspaken till neutralläge. Motorn stängs av
när kopplingspedalen släppts.
3. Motorn återstartas automatiskt när kopplingspedalen trycks ned.
Under körning
Starta och stänga av motorn
4-12*Vissa modeller.
