Volym/Display/Ljudkontroller
Ratt för volym Multifunktionsvred Ljudreglage
Volymknapp
ttVo l y m k o n t r o l l
Vrid på volymratten på
multifunktionsvredet. Volymknapparna på
ratten kan också användas.
OBS
Tryck på volymratten för att stänga av och
sätta på ljudet (MUTE).
tDisplayinställning
Välj ikonen på hemskärmen när du vill
visa inställningsskärmen.
Välj fliken
Display för att välja det objekt
som du vill ändra.
Släck skärmen/Klocka
Mittskärmen kan släckas. Välj
Släck skärmen
för att släcka skärmen.
När Släck skärmen och visa klockan väljs släcks
mittskärmen och klockan visas.
Mittskärmen kan tändas igen på följande
sätt:
•Peka på den mittplacerade skärmen.
•Använd multifunktionsvredet.
Inställning för visning dagtid/nattetid
Skärmen för visning dagtid/nattetid kan
väljas.
Auto :
(Med ljusautomatik)
Växlar visningen automatiskt beroende på
positionsljusens tillstånd. När ljussensorn
avkänner att det omgivande området är
ljust, till exempel om positionsljusen är på
under dagen, kommer skärmen att ändras
till dagstidsvisning
*1.
(Utan ljusautomatik)
Växlar visningen automatiskt beroende på
positionsljusens tillstånd.
*1
Dag : Inställning för dagtidsvisning
Natt : Inställning för nattetidsvisning
*1 Dagtidsvisningen visas kontinuerligt
när dimmerfunktionen har
inaktiverats.
Justering av ljusstyrkan
Justera ljusstyrkan på mittskärmen med
skjutreglaget.
Justering av kontrasten
Justera kontrasten på mittskärmen med
skjutreglaget.
Funktioner i kupén
Ljudinställning [typ B (pekskärm)]
5-41

Inställningar
OBS
Beroende på utrustningsgrad och specifikation kan skärmen visas olika.
Välj ikonen
på hemskärmen när du vill visa inställningsskärmen.
Byt flik och välj den inställning som du vill ändra.
Du kan anpassa inställningarna i inställningsskärmen enligt följande:
Flik Artikel Funktion
Display Se Volym/Display/Ljudkontroller på sidan 5-41.
SäkerhetÖvervakningssystem för död vinkel
AnnatSe Personliga inställningar på sidan 9-10.
Ljud Se Volym/Display/Ljudkontroller på sidan 5-41.
KlockaAdjust Time (Ställ in tid)Visar aktuell inställd tid.
Tryck på
för att stega fram timme/minut och
välj för att stega bakåt med timme/minut.
AM/PM kan bara väljas med 12-timmarsvis-
ning.
GPS SyncSynkroniserar med GPS-enheten när det är ak-
tivt.
Klockan kan justeras med ”Adjust Time” när
det är inaktiverat.
Time Format (Tidsformat)Ändra ett visa mellan 12- och 24-timmarsvis-
ning.
Time Zone Select (Välj tidszon)Välj regionen som du vill ställa in när det inte
synkroniseras med GPS-enheten.
SommartidAktiverar/inaktiverar sommartid.
När funktionen är PÅ ställs tiden fram 1 tim-
me. När funktionen stängs AV återgår tiden till
normaltid.
FordonRegnsensor för torkare
Dörrlås
AnnatSe Personliga inställningar på sidan 9-10.
EnheterBluetooth
Se Bluetooth
®-förberedelse på sidan 5-64.
NätverkshanteringWi-Fi™ används för funktionen Navi POI/
Realtidstrafik (exempelvis bensinpriser, väder,
närmaste restaurang)
Funktioner i kupén
Ljudinställning [typ B (pekskärm)]
5-87

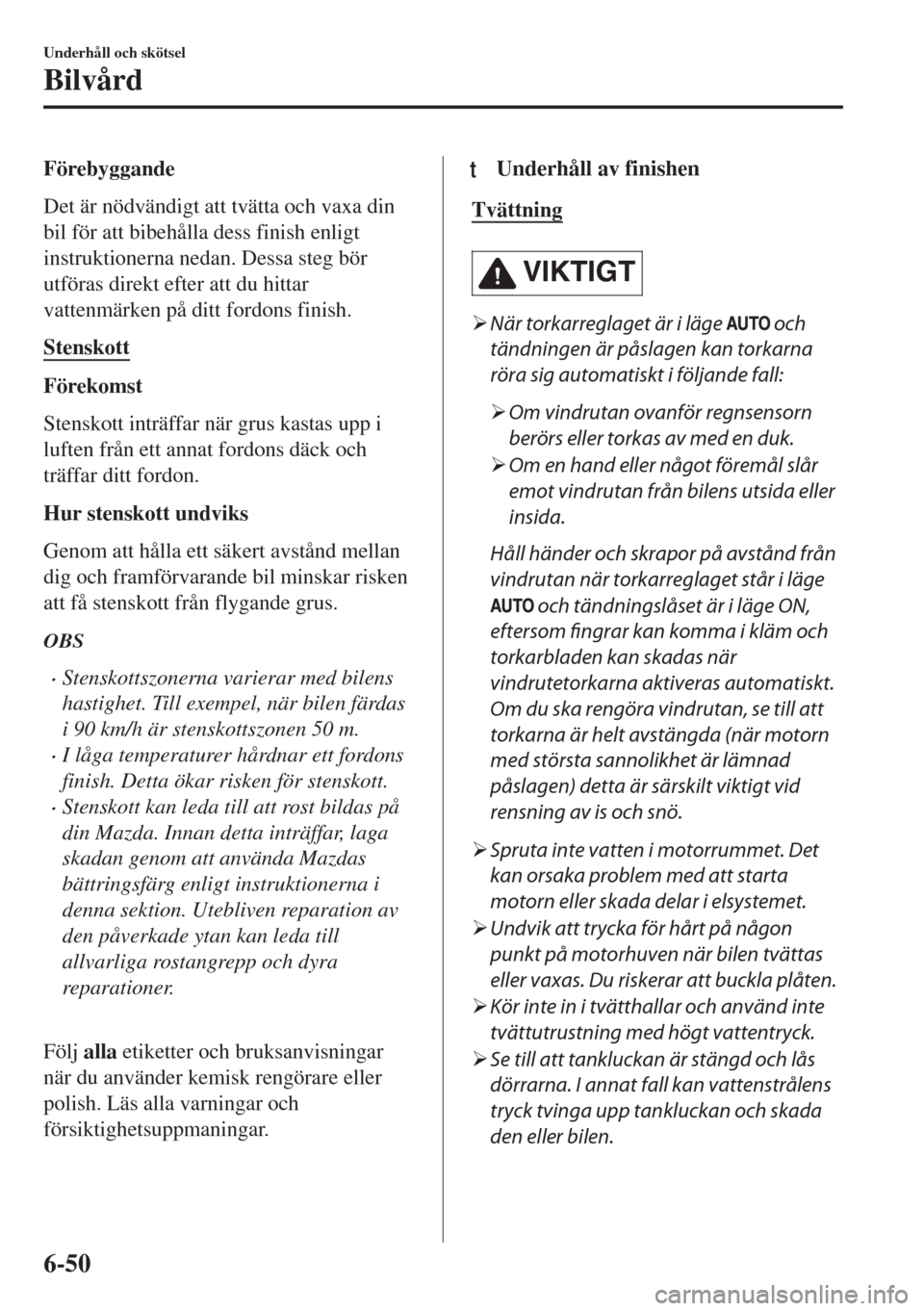

Förebyggande
Det är nödvändigt att tvätta och vaxa din
bil för att bibehålla dess finish enligt
instruktionerna nedan. Dessa steg bör
utföras direkt efter att du hittar
vattenmärken på ditt fordons finish.
Stenskott
Förekomst
Stenskott inträffar när grus kastas upp i
luften från ett annat fordons däck och
träffar ditt fordon.
Hur stenskott undviks
Genom att hålla ett säkert avstånd mellan
dig och framförvarande bil minskar risken
att få stenskott från flygande grus.
OBS
•Stenskottszonerna varierar med bilens
hastighet. Till exempel, när bilen färdas
i 90 km/h är stenskottszonen 50 m.
•I låga temperaturer hårdnar ett fordons
finish. Detta ökar risken för stenskott.
•Stenskott kan leda till att rost bildas på
din Mazda. Innan detta inträffar, laga
skadan genom att använda Mazdas
bättringsfärg enligt instruktionerna i
denna sektion. Utebliven reparation av
den påverkade ytan kan leda till
allvarliga rostangrepp och dyra
reparationer.

Följ alla etiketter och bruksanvisningar
när du använder kemisk rengörare eller
polish. Läs alla varningar och
försiktighetsuppmaningar.
tUnderhåll av finishen
Tvättning
VIKTIGT
¾När torkarreglaget är i läge och
tändningen är påslagen kan torkarna
röra sig automatiskt i följande fall:
¾Om vindrutan ovanför regnsensorn
berörs eller torkas av med en duk.
¾Om en hand eller något föremål slår
emot vindrutan från bilens utsida eller
insida.
Håll händer och skrapor på avstånd från
vindrutan när torkarreglaget står i läge
och tändningslåset är i läge ON,
eftersom
fingrar kan komma i kläm och
torkarbladen kan skadas när
vindrutetorkarna aktiveras automatiskt.
Om du ska rengöra vindrutan, se till att
torkarna är helt avstängda (när motorn
med största sannolikhet är lämnad
påslagen) detta är särskilt viktigt vid
rensning av is och snö.
¾Spruta inte vatten i motorrummet. Det
kan orsaka problem med att starta
motorn eller skada delar i elsystemet.
¾Undvik att trycka för hårt på någon
punkt på motorhuven när bilen tvättas
eller vaxas. Du riskerar att buckla plåten.
¾Kör inte in i tvätthallar och använd inte
tvättutrustning med högt vattentryck.
¾Se till att tankluckan är stängd och lås
dörrarna. I annat fall kan vattenstrålens
tryck tvinga upp tankluckan och skada
den eller bilen.
Underhåll och skötsel
Bilvård
6-50

Signal Varning
(Tänds)
Varningsindikering/
varningslampa för var-
ningssystemet för filbyte
(LDWS)
*
•Varningsindikeringen/varningslampan tänds om det är fel på systemet. Låt en kun-
nig reparatör kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
•LDWS fungerar inte när varningsindikeringen/varningslampan är tänd.
VIKTIGT
¾Ett problem i systemet kan indikeras under följande förhållanden. Låt en kunnig re‐
paratör kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
¾Om varningsindikeringen/varningslampan tänds när bilen körs.
Varningsindikeringen/varningslampan tänds när systemet inaktiveras automa‐
tiskt. Normalt återställs systemet automatiskt och varningsindikeringen/
varningslampan slocknar, men om varningsindikeringen/varningslampan förblir
tänd kan det
finnas ett problem med systemet.
¾Varningsindikeringen/varningslampan tänds inte när tändningen vrids till ON.
¾Använd alltid däck för alla hjul av specificerad storlek, med samma tillverkare, mär‐
ke och däckmönster. Använd dessutom inte däck med påtagligt olika slitagemöns‐
ter på samma bil. Om olämpliga däck används kan det hända att LDWS inte funge‐
rar som avsett.
¾Om ett nödreservhjul används kan det hända att systemet inte fungerar som avsett.
OBS
Om vindrutan framför kameran (FSC) har imma eller störs av ett hinder tänds lam-
pan tillfälligt. Om lampan förblir tänd kan det finnas något problem med systemet.
(Gul)
Varningsindikering/
varningslampa för adap-
tiva LED-stålkastare
(ALH)
*
Varningsindikeringen/varningslampan tänds om det är fel på systemet. Låt en kunnig
reparatör kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
OBS
Om vindrutan framför den framåtriktade kameran (FSC) har imma eller störs av ett
hinder tänds varningsindikeringen/varningslampan tillfälligt. Om varningsindikering-
en/lampan tänds kan det vara fel på systemet.
Varningsindikering för
övervakningssystem för
död vinkel (BSM)
*
Meddelandet visas när det är ett fel i systemet. Låt en kunnig reparatör kontrollera bi-
len. Vi rekommenderar en auktoriserad Mazda-verkstad.
OBS
Systemet kan pausas om bilen körs på en lågt trafikerad väg där radarsensorerna inte
känner av många fordon. Detta innebär inget fel.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-38*Vissa modeller.

Signal Varning
Indikeringslampa för av-
stängt övervakningssys-
tem för död vinkel
(BSM)
*
Ett problem i systemet kan indikeras under följande förhållanden.
Låt en kunnig reparatör kontrollera bilen. Vi rekommenderar en auktoriserad Maz-
da-verkstad.
•Lampan tänds inte när tändningen sätts på.•Lampan förblir tänd även om övervakningssystemet för död vinkel (BSM) kan an-
vändas.
•Lampan tänds medan bilen körs.
OBS
Om bilen körs på en väg med lite trafik och med få fordon som radarsensorerna kan
registrera kan systemet gå in i vila (indikeringslampan BSM OFF för övervakning för
död vinkel tänds i instrumentgruppen). Detta innebär inget fel.
Varningsindikering för
nedfällbar hardtop*
Meddelandet visas när det är ett fel i systemet. Låt en kunnig reparatör kontrollera bi-
len. Vi rekommenderar en auktoriserad Mazda-verkstad.
Varningslampa för
LED-strålkastareDenna lampa tänds när det är något fel på LED-strålkastarna. Låt en kunnig reparatör
kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
*Vissa modeller.7-39

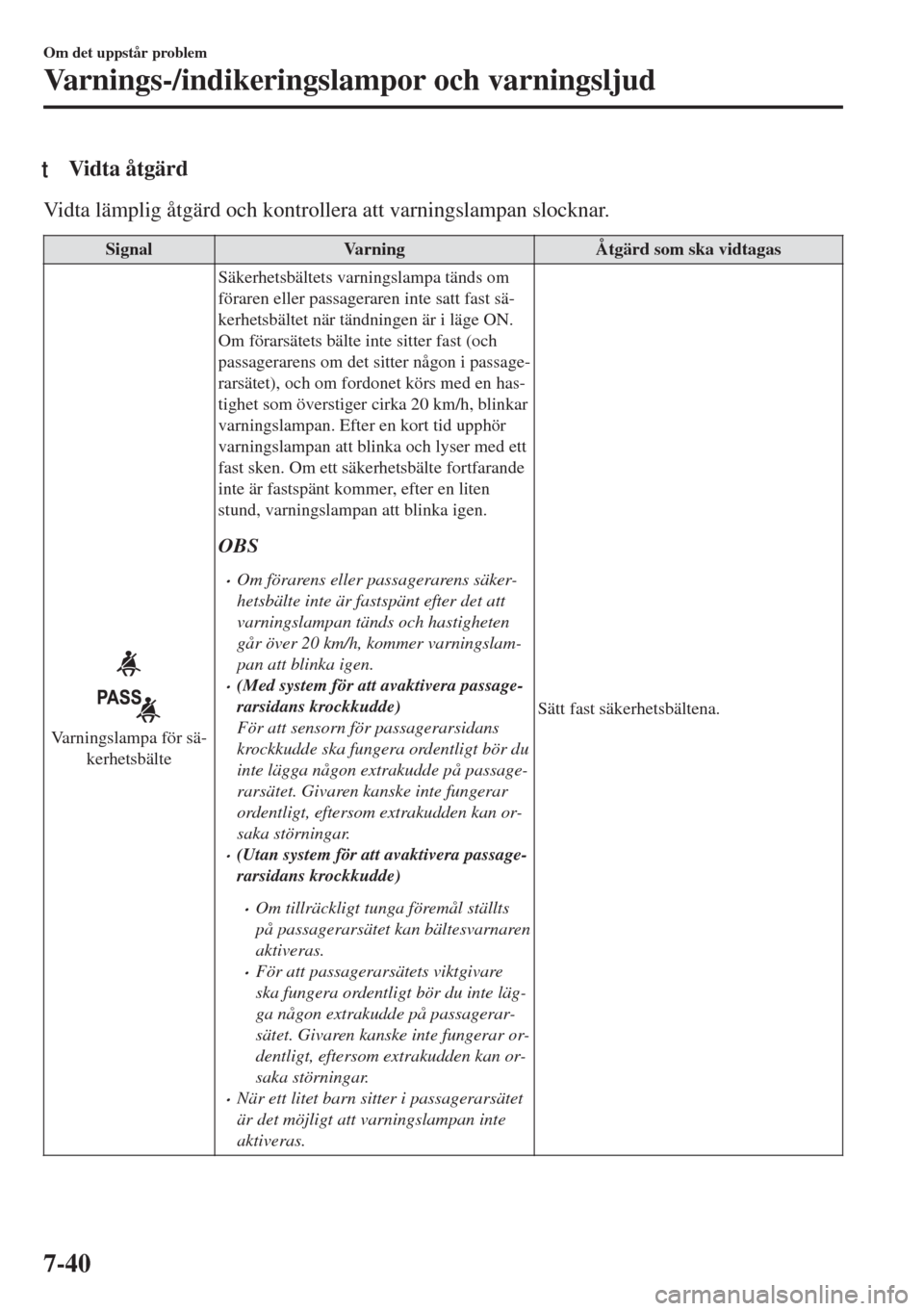

tVidta åtgärd
Vidta lämplig åtgärd och kontrollera att varningslampan slocknar.
Signal Varning Åtgärd som ska vidtagas
Varningslampa för sä-
kerhetsbälteSäkerhetsbältets varningslampa tänds om
föraren eller passageraren inte satt fast sä-
kerhetsbältet när tändningen är i läge ON.
Om förarsätets bälte inte sitter fast (och
passagerarens om det sitter någon i passage-
rarsätet), och om fordonet körs med en has-
tighet som överstiger cirka 20 km/h, blinkar
varningslampan. Efter en kort tid upphör
varningslampan att blinka och lyser med ett
fast sken. Om ett säkerhetsbälte fortfarande
inte är fastspänt kommer, efter en liten
stund, varningslampan att blinka igen.
OBS
•Om förarens eller passagerarens säker-
hetsbälte inte är fastspänt efter det att
varningslampan tänds och hastigheten
går över 20 km/h, kommer varningslam-
pan att blinka igen.
•(Med system för att avaktivera passage-
rarsidans krockkudde)
För att sensorn för passagerarsidans
krockkudde ska fungera ordentligt bör du
inte lägga någon extrakudde på passage-
rarsätet. Givaren kanske inte fungerar
ordentligt, eftersom extrakudden kan or-
saka störningar.
•(Utan system för att avaktivera passage-
rarsidans krockkudde)
•Om tillräckligt tunga föremål ställts
på passagerarsätet kan bältesvarnaren
aktiveras.
•För att passagerarsätets viktgivare
ska fungera ordentligt bör du inte läg-
ga någon extrakudde på passagerar-
sätet. Givaren kanske inte fungerar or-
dentligt, eftersom extrakudden kan or-
saka störningar.
•När ett litet barn sitter i passagerarsätet
är det möjligt att varningslampan inte
aktiveras.Sätt fast säkerhetsbältena.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-40

Varning Åtgärd som ska vidtagas
När varningslampan tänds och ett pipande ljud
hörs är däcktrycket för lågt i ett eller fler däck.
VARNING
Om varningslampan i systemet för däcktryck‐
övervakning tänds eller blinkar, eller om var‐
ningssignalen hörs (pipsignal): sänk farten ome‐
delbart och undvik plötsliga rattrörelser och häf‐
tiga inbromsningar:
Om däcktryckövervakningssystemets varnings‐
lampa tänds eller blinkar, eller om däcktryck‐
övervakningssystemets varningssignal hörs, är
det farligt att köra bilen med höga hastigheter,
eller utföra plötsliga rattrörelser och häftiga in‐
bromsningar. Bilens köregenskaper kan försäm‐
ras vilket kan orsaka en olycka.
För att fastställa om du har ett smygande läcka‐
ge eller en punktering: bromsa in och parkera på
en säker plats där du kan göra en visuell kontroll
av däcket och fastställa om du har tillräckligt
med luft för att kunna köra vidare och få syste‐
met kontrollerat av en kunnig reparatör. Vi re‐
kommenderar en auktoriserad Mazda-verkstad
eller en däckverkstad.
Ignorera inte varningslamporna för TPMS-syste‐
met:
Det är farligt att ignorera varningslamporna i
TPMS-systemet för däckvarning, även om du vet
varför lampan lyser. Lämna in bilen och få pro‐
blemet åtgärdat snarast möjligt innan det ut‐
vecklas till en mer allvarlig situation som kan
leda till punktering och en farlig olycka.Kontrollera däcken och justera lufttrycket i dem till rätt tryck
(sidan 6-32).
VIKTIGT
När du byter ut/reparerar däck eller hjul eller båda, låt alltid ar‐
betet utföras av en auktoriserad Mazda-verkstad, i annat fall
kan däcktryckssensorerna skadas.
OBS
•Däcktrycket ska justeras när däcken är kalla. Däcktrycket
varierar beroende på däcktemperaturen. Låt därför fordo-
net stå stilla under en timme, eller kör den högst en och en
halv kilometer innan du justerar däcktrycken. När trycket
justeras på varma däck till det däcktryck som gäller vid
kall omgivning kan varningslampan/-signalen i däcktryck-
övervakningssystemet TPMS tändas/höras när däcken sval-
nat och trycket fallit under det specificerade värdet.
Om TPMS-varningslampan fortsätter lysa på grund av att
däcktrycket fallit vid kall väderlek, kan den eventuellt
slockna när yttertemperaturen stiger. I det här fallet måste
även däcktrycken justeras. Om TPMS-varningslampan
tänds på grund av att däcktrycket faller: kontrollera och ju-
stera däcktrycken.
•När däcktrycket justerats kan det ta en viss tid innan var-
ningslampan släcks. Om varningslampan för däcktryck-
övervakningen fortsätter att lysa ska du köra bilen i minst
25 km/h under 10 minuter och sedan kontrollera att lampan
släcks.
•Däck förlorar normalt en liten mängd luft med tiden, och
däcktryckövervakningen kan inte avgöra om däcken förlo-
rar tryck naturligt eller om du har en punktering. Men om
du upptäcker att ett däck av fyra har lägre tryck är detta ett
tecken på problem. Låt någon köra bilen långsamt framåt,
så att du kan kontrollera om det aktuella däcket har skador
eller om t.ex. något metallföremål sticker ut någonstans på
däcket. Lägg några droppar vatten på ventilen och se om
det bubblar. Om det bildas bubblor kan ventilen vara tra-
sig. Läckage måste hanteras på annat sätt än genom att
bara fylla på det felbehäftade däcket, eftersom läckor inne-
bär risker. Ta bilen till en reparationsverkstad. Vi rekom-
menderar en auktoriserad Mazda-verkstad som har all ut-
rustning för att reparera däck, TPMS-system samt beställa
bästa reservdäck för bilen.
Om varningslampan tänds igen efter att däcktrycken justerats
kan det vara fråga om en punktering.
Se Bilar med punkteringsfria däck på sidan 7-3.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-42

Register
G
Garanti ................................................ 8-2
Glödlampor
Byte ............................................. 6-35
Specifikationer .............................. 9-7
Golvmatta ......................................... 3-50
Gunga bilen ...................................... 3-51
H
Hastighetsmätare .............................. 4-23
Hjälp vid start i backe (HLA) ........... 4-76
I
i-ACTIVSENSE ............................... 4-91
Adaptiva LED-strålkastare (ALH)......
..................................................... 4-94
Adaptivt strålkastarsystem (AFS) .......
..................................................... 4-93
Backvarnare för korsande trafik
(RCTA) ..................................... 4-107
Framåtriktad kamera (FSC) ...... 4-116
Inställningsbar hastighetsbegränsning
(ASL) ........................................ 4-110
Kamera och sensorer ...................4-92
Radarsensorer (bak) .................. 4-118
Varningssystem för filbyte
(LDWS) ...................................... 4-97
Övervakning av död vinkel (BSM) .....
................................................... 4-102
i-ELOOP ........................................... 4-81
i-ELOOP-indikeringslampa ........ 4-82
Statusdisplay ............................... 4-82
i-stop ................................................. 4-12
i-stop OFF-knapp ........................ 4-19
Indikeringslampa (grön) ............. 4-17
Rullförhindrande funktion .......... 4-20
Varningslampa (gul) ....................4-17
i-stopsystemets varningssignal ......... 7-50
Indikatorlampor ................................ 4-40
Indikeringslampor
Låg kylvätsketemperatur .............4-42
Nyckel ......................................... 4-42
Informationsdekal ............................... 9-2
Inkörning .......................................... 3-49
Innerlampor
Bagagerumsbelysning ............... 5-106
Taklampa ...................................5-106
Instrument ......................................... 4-22
Instrumentgrupp ............................... 4-22
Instrumentpanelens belysning .......... 4-25
Inställningsbar hastighetsbegränsning
(ASL) .............................................. 4-110
Aktivering/Avaktivering ........... 4-113
Huvudindikering för inställningsbar
hastighetsbegränsning (ASL) (vit) ......
................................................... 4-112
Huvudindikeringslampa för
inställningsbar hastighetsbegränsning
(ASL) (gul) ................................4-112
Indikering för inställd
hastighetsbegränsning (ASL)
(grön) .........................................4-112
Indikeringslampa för inställd
hastighetsbegränsning (ASL)
(grön) .........................................4-112
Ställa in systemet ...................... 4-115
Tillfälligt avbryta systemet ....... 4-115
Varningssignal för
hastighetsbegränsning ............... 4-112
Visning av inställningsbar
hastighetsbegränsning (ASL)
display ....................................... 4-111
Interiörvård ....................................... 6-58
Rengöring av rutornas insidor .....6-60
Skötsel av instrumentpanelens yta ......
..................................................... 6-60
Skötsel av klädsel ........................6-59
Skötsel av läderklädsel ................6-59
Skötsel av plastdetaljer ............... 6-60
Skötsel av vinylklädsel ............... 6-59
10-4

Register
M
Meddelande som visas på displayen.........
........................................................... 7-45
Meddelande som visas på
multiinformationsdisplayen .............. 7-44
Mobiltelefon ....................................... 8-4
Motor
Avgaser ....................................... 3-23
Kylvätska .................................... 6-20
Olja ..............................................6-17
Starta ............................................. 4-5
Öppna motorhuven ..................... 6-14
Översikt över motorrum ..............6-16
Mugghållare ....................................5-109
Multiinformationsdisplay ................. 4-30
Aktuell bränsleförbrukning ......... 4-36
Bilens hastighetslarm .................. 4-36
Bränslemätare ............................. 4-33
Display för fällbart tak ................ 4-37
Display för varningssystem för
filbyte (LDWS) ........................... 4-37
Genomsnittlig bränsleförbrukning ......
..................................................... 4-35
Körsträcka till tom tank .............. 4-35
Temperaturmätare för motorns
kylarvätska .................................. 4-32
Underhållsdisplay ....................... 4-36
Varning (displayvisning) ............. 4-37
Visning av farthållarens inställda
hastighet ...................................... 4-37
Visning av inställningsbar
hastighetsbegränsning (ASL) ......4-37
Visning av yttertemperatur ..........4-34
Vägmätare och trippmätare .........4-32
Mätare och instrument ...................... 4-22
N
Nackstöd ............................................. 2-6
Nyckellöst låssystem .......................... 3-3
Nycklar ............................................... 3-2
Avbryta nyckelns funktion ............ 3-7
Sändare ..........................................3-4
Nödstart
Knuffstart .................................... 7-23
Start av bränsleflödad motor ....... 7-23
Nödstoppssignalsystem .................... 4-75
O
Om en varningslampa tänds eller
blinkar ............................................... 7-30
P
Parkeringsbroms ............................... 4-74
Parkeringssensor
Sensorns avkänningsområde ..... 4-131
Parkeringssensorsystem ..................4-129
Använda systemet för
parkeringshjälp ..........................4-131
Personliga inställningar .................... 9-10
Problem
Batteriet är urladdat .................... 7-20
Bogsering i nödsituation ............. 7-27
Nödparkering ................................ 7-2
Nödstart .......................................7-23
Punktering ..................................... 7-3
Överhettning ............................... 7-24
Punkterat däck
Demontering av däck .................. 7-14
Montering av däck ...................... 7-17
Punktering ...........................................7-3
Påminnelse om tända lampor ............7-47
R
Radarsensorer (bak) ........................ 4-118
Ratt ................................................... 3-26
Signalhorn ................................... 4-71
Registrering av bilen i ett annat land ........
............................................................. 8-2
Registrering av fordonsdata ................8-5
10-6
