MAZDA MODEL MX-5 2018 Brukerhåndbok (in Norwegian)

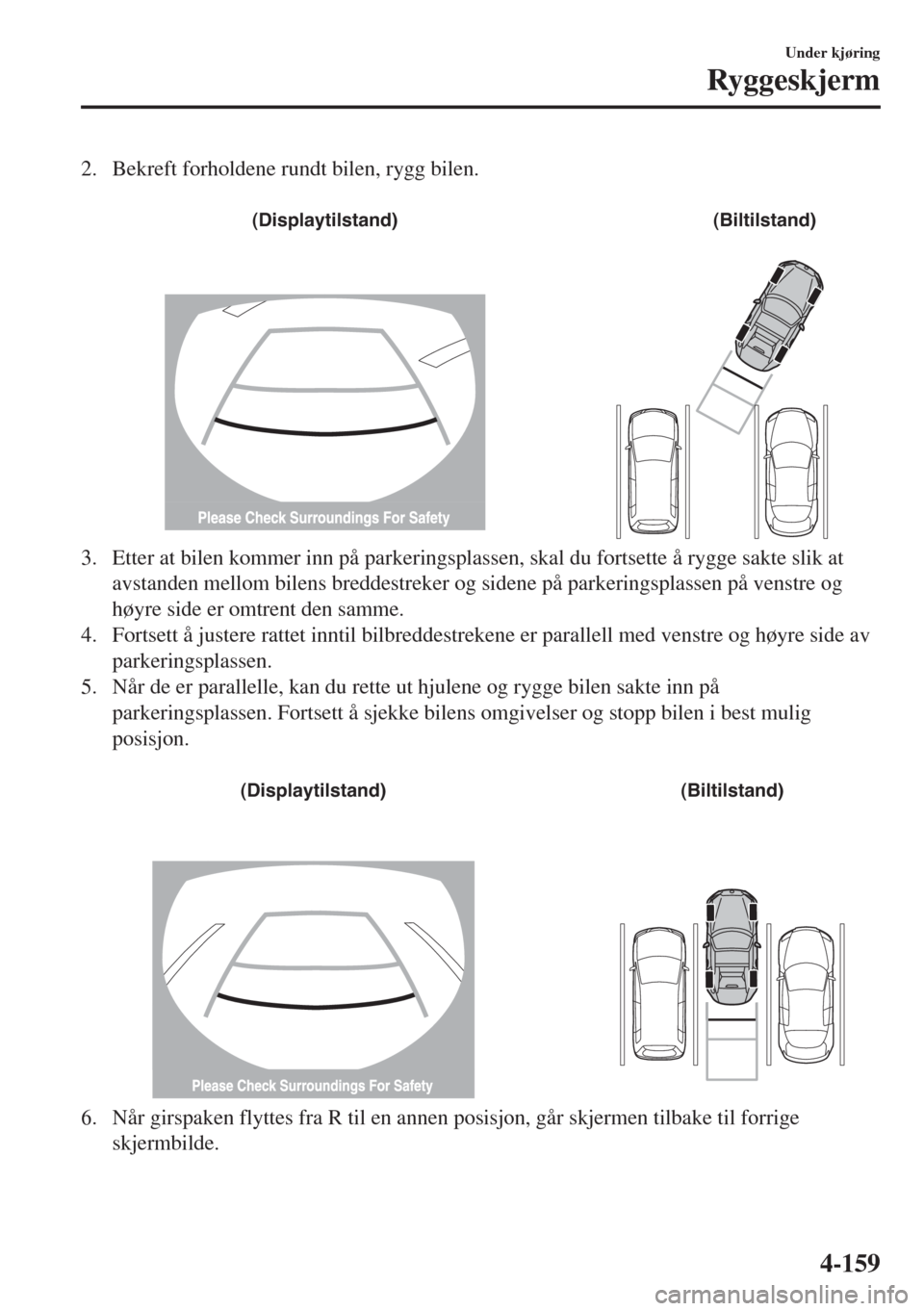

2. Bekreft forholdene rundt bilen, rygg bilen.

(Displaytilstand) (Biltilstand)
3. Etter at bilen kommer inn på parkeringsplassen, skal du fortsette å rygge sakte slik at
avstanden mellom bilens breddestreker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig
posisjon.

(Displaytilstand) (Biltilstand)
6. Når girspaken flyttes fra R til en annen posisjon, går skjermen tilbake til forrige
skjermbilde.
Under kjøring
Ryggeskjerm
4-159

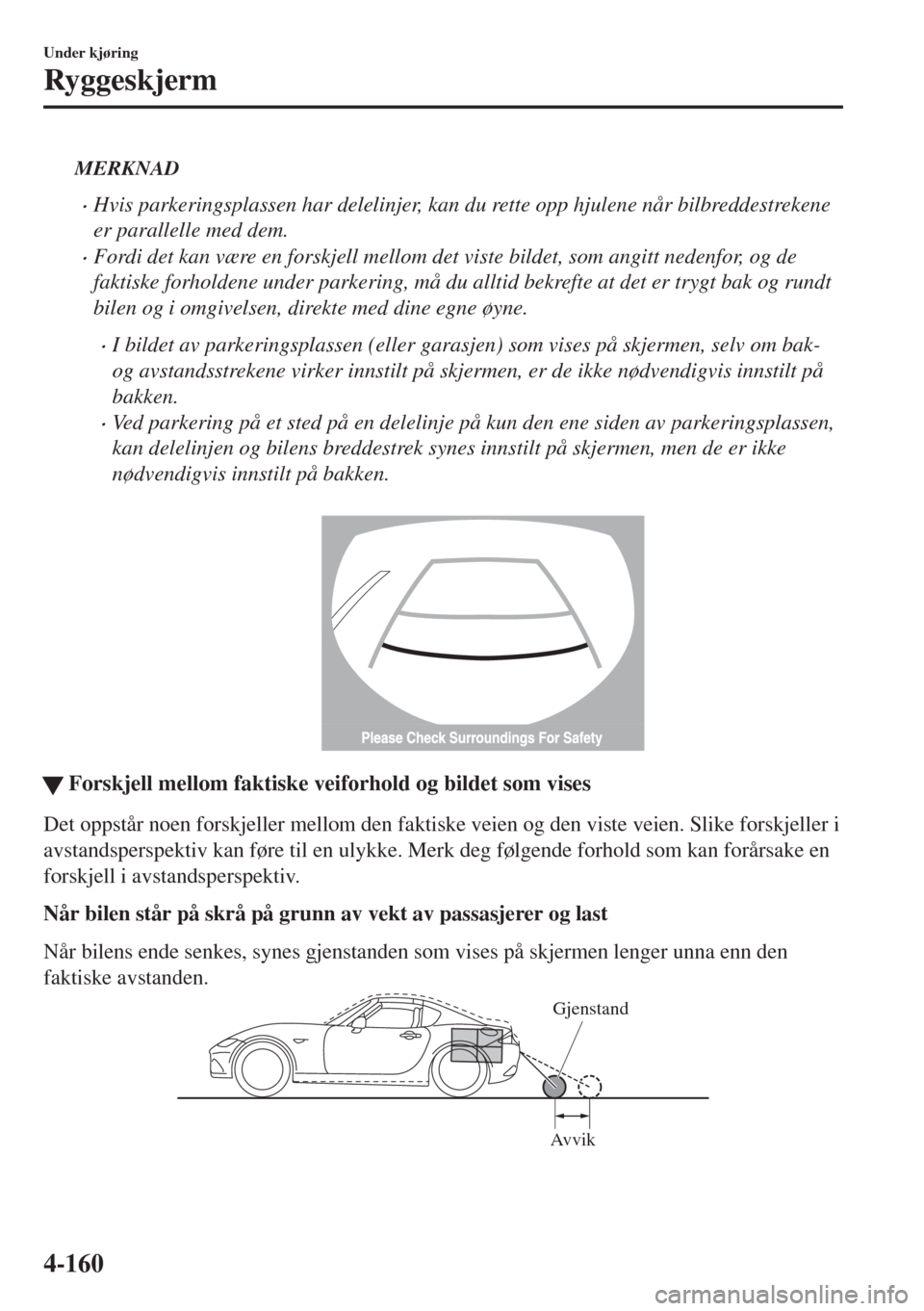

MERKNAD
•Hvis parkeringsplassen har delelinjer, kan du rette opp hjulene når bilbreddestrekene
er parallelle med dem.
•Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de
faktiske forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt
bilen og i omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises på skjermen, selv om bak-
og avstandsstrekene virker innstilt på skjermen, er de ikke nødvendigvis innstilt på
bakken.
•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen,
kan delelinjen og bilens breddestrek synes innstilt på skjermen, men de er ikke
nødvendigvis innstilt på bakken.

WForskjell mellom faktiske veiforhold og bildet som vises
Det oppstår noen forskjeller mellom den faktiske veien og den viste veien. Slike forskjeller i
avstandsperspektiv kan føre til en ulykke. Merk deg følgende forhold som kan forårsake en
forskjell i avstandsperspektiv.
Når bilen står på skrå på grunn av vekt av passasjerer og last
Når bilens ende senkes, synes gjenstanden som vises på skjermen lenger unna enn den
faktiske avstanden.
Avvik Gjenstand
Under kjøring
Ryggeskjerm
4-160

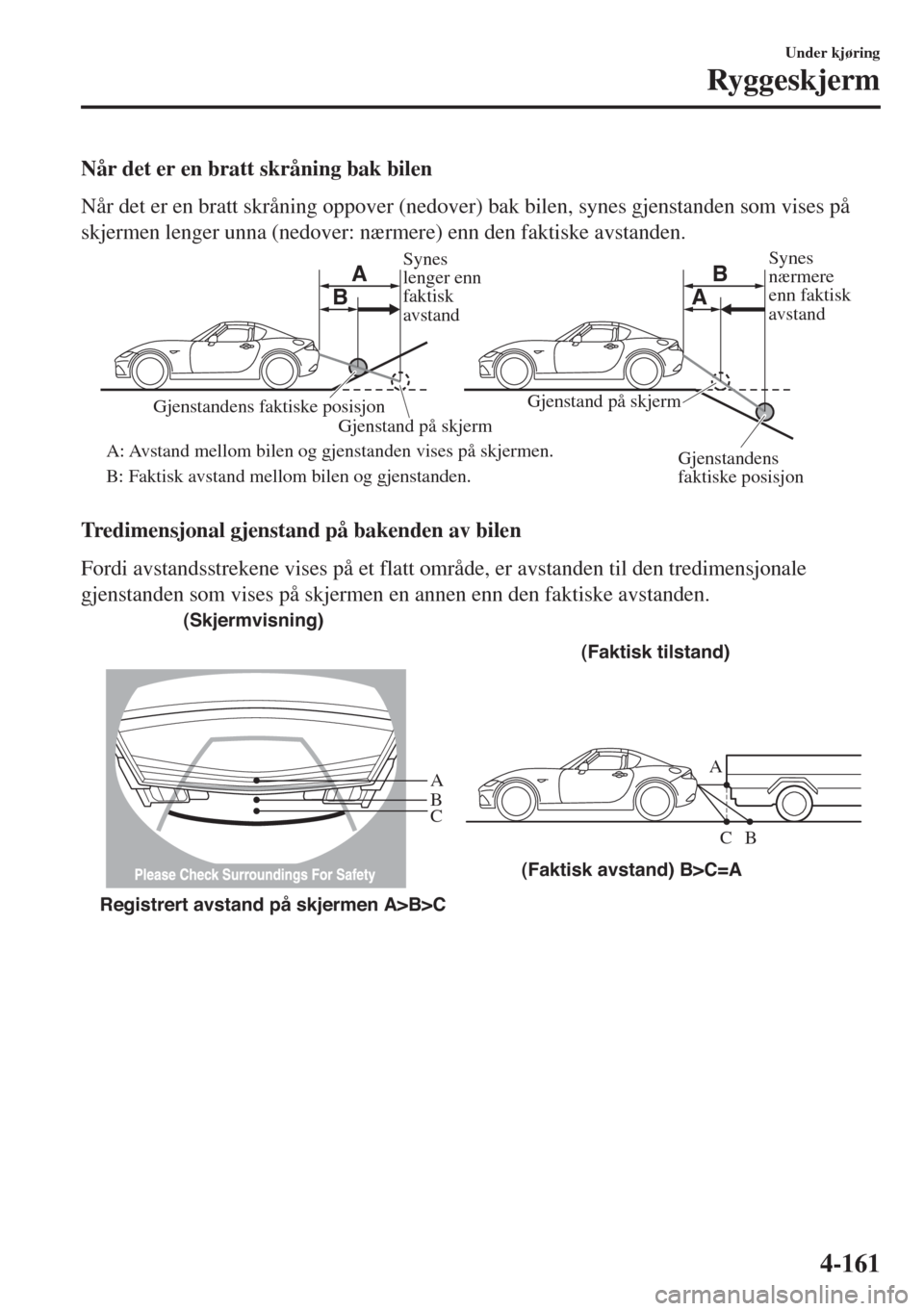

Når det er en bratt skråning bak bilen
Når det er en bratt skråning oppover (nedover) bak bilen, synes gjenstanden som vises på
skjermen lenger unna (nedover: nærmere) enn den faktiske avstanden.
Synes
lenger enn
faktisk
avstandSynes
nærmere
enn faktisk
avstand
Gjenstandens
faktiske posisjon Gjenstandens faktiske posisjon
Gjenstand på skjerm
A: Avstand mellom bilen og gjenstanden vises på skjermen.
B: Faktisk avsta
nd mellom bilen og gjenstanden.Gjenstand på skjerm
A AB
B
Tredimensjonal gjenstand på bakenden av bilen
Fordi avstandsstrekene vises på et flatt område, er avstanden til den tredimensjonale
gjenstanden som vises på skjermen en annen enn den faktiske avstanden.
A
A
C B
CB
(Faktisk avstand) B>C=A
Registrert avstand på skjermen A>B>C(Skjermvisning)
(Faktisk tilstand)
Under kjøring
Ryggeskjerm
4-161

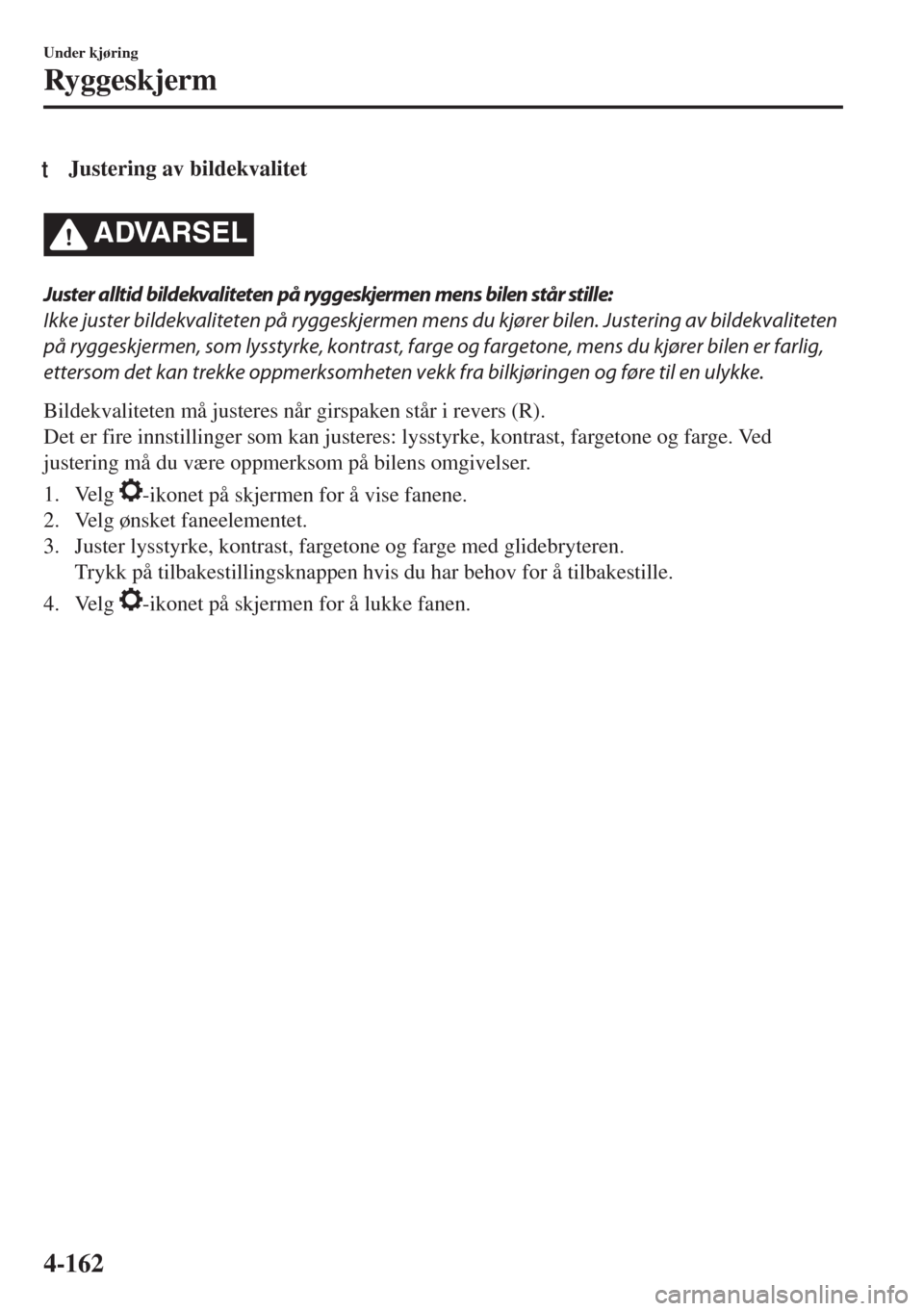

tJustering av bildekvalitet
ADVARSEL
Juster alltid bildekvaliteten på ryggeskjermen mens bilen står stille:
Ikke juster bildekvaliteten på ryggeskjermen mens du kjører bilen. Justering av bildekvaliteten
på ryggeskjermen, som lysstyrke, kontrast, farge og fargetone, mens du kjører bilen er farlig,
ettersom det kan trekke oppmerksomheten vekk fra bilkjøringen og føre til en ulykke.
Bildekvaliteten må justeres når girspaken står i revers (R).
Det er fire innstillinger som kan justeres: lysstyrke, kontrast, fargetone og farge. Ved
justering må du være oppmerksom på bilens omgivelser.
1. Velg
-ikonet på skjermen for å vise fanene.
2. Velg ønsket faneelementet.
3. Juster lysstyrke, kontrast, fargetone og farge med glidebryteren.
Trykk på tilbakestillingsknappen hvis du har behov for å tilbakestille.
4. Velg
-ikonet på skjermen for å lukke fanen.
Under kjøring
Ryggeskjerm
4-162

Parkeringssensorsystem*
Parkeringssensorsystemet bruker ultrasoniske sensorer til å registrere hindringer rundt bilen
ved parkering i en garasje eller under lukeparkering når girspaken (både automatgir og
manuelt gir) står i revers (R). Systemet er utstyrt med en hjelpeenhet som varsler føreren
med en pipelyd om den omtrentlige avstanden fra bilen til hindringen.

Bakre hjørnesensor Bakre sensor
ADVARSEL
Du kan ikke stole blin dt på parkeringssensorsystem et, og du m å h uske på å sjekke sikkerheten
rundt bilen visuelt når du kjører.
Dette systemet kan hjelpe føreren til å rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag av
systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når du kjører.
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke systemets
funksjon.
•Avhengig av hindringstypen og de omliggende forholdene kan registreringsområdet til en
sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere
hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
•Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når den
fjernes).
•Sensorområdet er frosset (går tilbake til normal drift når isen smelter).
•Sensoren er dekket av en hånd.
•Bilen får store støt.
•Bilen står for mye på skrå.
•Under ekstremt varme eller kalde værforhold.
Under kjøring
Parkeringssensorsystem
*Noen modeller.4-163

•Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
•Noe som genererer ultralyd, befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor lastebil eller
sensorene på en annen bil.
•Bilen kjøres i kraftig regn eller på veiforhold som forårsaker vannsprut.
•Det er montert en kommersielt tilgjengelig skjermstang eller antenne for radiosender i
bilen.
•Bilen beveger seg mot en høy eller firkantet kantestein.
•En hindring er for nær sensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er lavere
enn støtfangeren eller tynne, kan først bli registrert, men det kan hende de ikke lenger
registreres når bilen kommer nærmere.
•Det kan hende følgende typer hindringer ikke registreres:
•Tynne gjenstander som vaier eller tau
•Ting som lett absorberer lydbølger, som bomull eller snø
•Vinkelformede gjenstander
•Meget høye gjenstander, og de som er brede øverst
•Små, korte gjenstander
•Få alltid systemet undersøkt av et verksted – vi anbefaler et autorisert Mazda-verksted –
dersom støtfangerne utsettes for støt, selv i en mindre ulykke. Hvis sensorene bøyes, kan
de ikke registrere hindringer.
•Systemet kan ha en funksjonsfeil hvis summeren ikke fungerer. Be om råd fra et verksted –
vi anbefaler et autorisert Mazda-verksted.
•Det kan hende lydsignalet som angir en systemfeil ikke høres dersom utetemperaturen er
ekstremt lav, eller hvis det har satt seg fast søle, is eller snø på sensorområdet. Fjern
fremmedmateriale fra sensorområdet.
•Ved montering av tilhengerfeste må du kontakte et verksted – vi anbefaler et autorisert
Mazda-verksted.
Under kjøring
Parkeringssensorsystem
4-164

tSensorens registreringsområde
Sensorene registrerer hindringer innenfor følgende område.

Registreringsområde
for bakre sensor Registreringsområde for bakre hjørnesensorB AA: Ca. 55 cm
B: Ca. 150 cm
ttBruk av parkeringshjelpsensorsystem
Når tenningen settes på ON og girspaken (både automatgir og manuelt gir) settes i revers
(R), aktiveres pipetonen og systemet aktiveres for bruk.
tIndikator for registrert hindring
Posisjonen til en sensor som har registrert en hindring, vises. Måleren lyser på forskjellige
steder avhengig av avstanden til en hindring som registreres av sensoren.
Ettersom bilen nærmer seg en hindring, lyser sonen i måleren nærmest bilen.

Høyre
hjørnes
sensormåler Ve nstre
hjørnes
sensormåler
Bakre sensormåler
MERKNAD
Registreringsindikatoren kan skive mellom å vises og ikke vises.
Se Persontilpasningsfunksjoner på side 9-10.
Under kjøring
Parkeringssensorsystem
4-165

Varsel om systemproblem
Hvis et av problemene som er angitt i tabellen oppstår, blir føreren varslet om problemet
som vist, avhengig av systemtypen.
Registreringsindikator Løsning
Frakopling
Systemet kan ha en funksjonsfeil. Få bilen under-
søkt på et ekspertverksted – vi anbefaler et autori-
sert Mazda-verksted – så snart som mulig.
Systemsvikt
Systemet kan ha en funksjonsfeil. Få bilen under-
søkt på et ekspertverksted – vi anbefaler et autori-
sert Mazda-verksted – så snart som mulig.
Frost/tilsmus-
sing
Det kan befinne seg fremmedlegemer i sensorom-
rådet som tilsvarer indikasjonen på registrert hin-
dring som vises. Hvis systemet ikke fungerer, må
du få bilen undersøkt på et ekspertverksted – vi an-
befaler et autorisert Mazda-verksted.
Under kjøring
Parkeringssensorsystem
4-166

tVarseltone for parkeringssensor.
Varseltonen lyder som følgende når systemet er i drift.
Bakre sensor
Avstandsregistrerings-
områdeAvstand mellom bil og hindring
Va r s e l t o n e*1
Lengste avstandCa. 150—60,0 cmSakte avbrutt lyd
Lang avstandCa. 60,0—45,0 cm
Middels avbrutt lyd
Midtre avstandCa. 45,0—35,0 cm
Rask avbrutt lyd
Nærmeste avstandInnenfor ca. 35,0 cm
Kontinuerlig lyd
*1 Hastigheten på pipetonen øker, etter hvert som bilen nærmer seg hindringen.
Under kjøring
Parkeringssensorsystem
4-167

Bakre hjørnesensor
Avstandsregistrerings-
områdeAvstand mellom bil og hindring
Va r s e l t o n e*1
Lang avstandCa. 55,0—38,0 cmMiddels avbrutt lyd
Midtre avstandCa. 38,0—25,0 cm
Rask avbrutt lyd
Nærmeste avstandInnenfor ca. 25,0 cm
Kontinuerlig lyd
*1 Hastigheten på pipetonen øker, etter hvert som bilen nærmer seg hindringen.
MERKNAD
Hvis en hindring registreres i en sone i 6 sekunder eller mer, stopper pipetonen (unntatt i
den nærmeste avstandssonen). Hvis den samme hindringen registreres i en annen sone,
høres den tilsvarende pipetonen.
Under kjøring
Parkeringssensorsystem
