Page 421 of 623

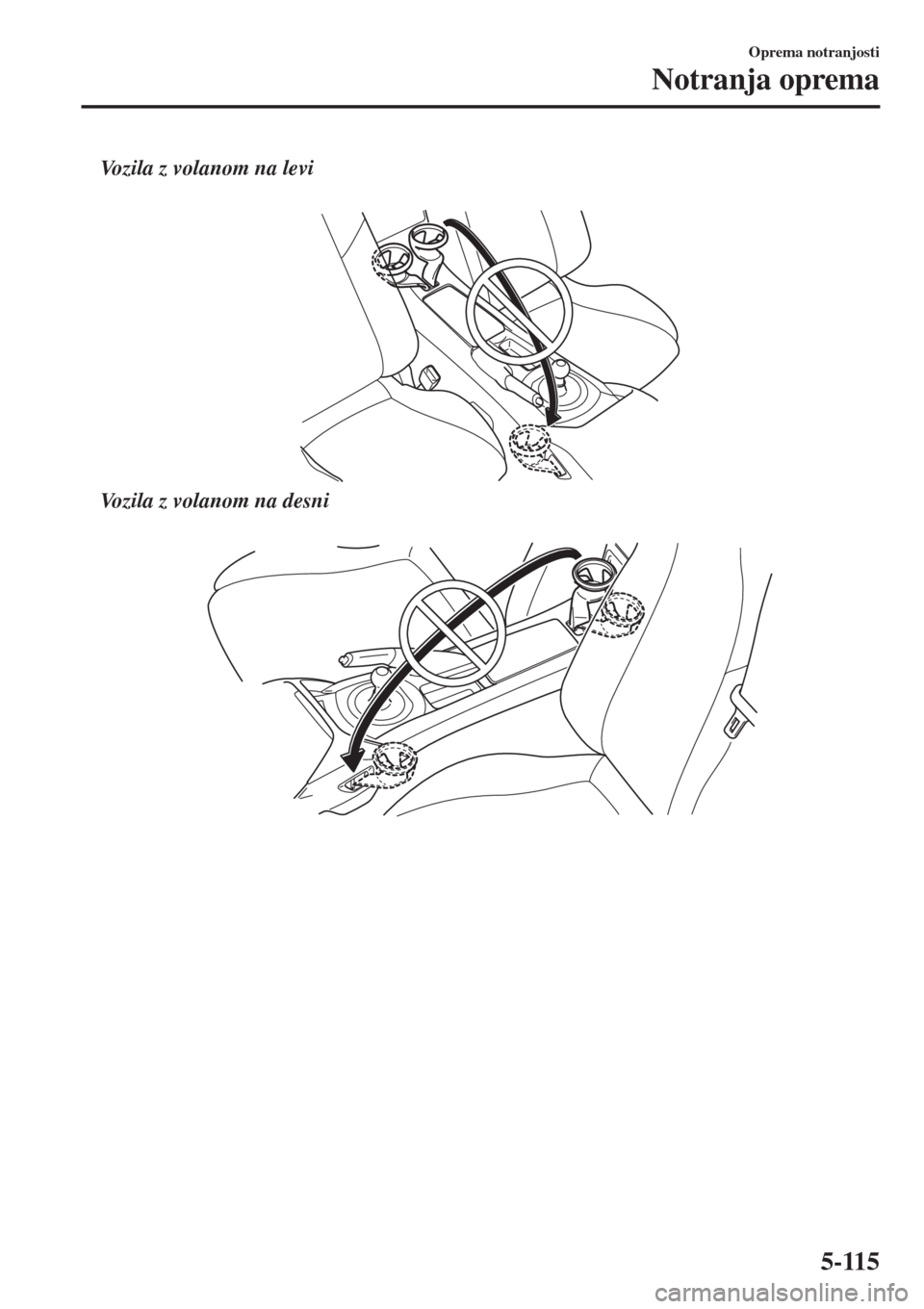

Vozila z volanom na levi
Vozila z volanom na desni
Oprema notranjosti
Notranja oprema
5-115
Page 422 of 623

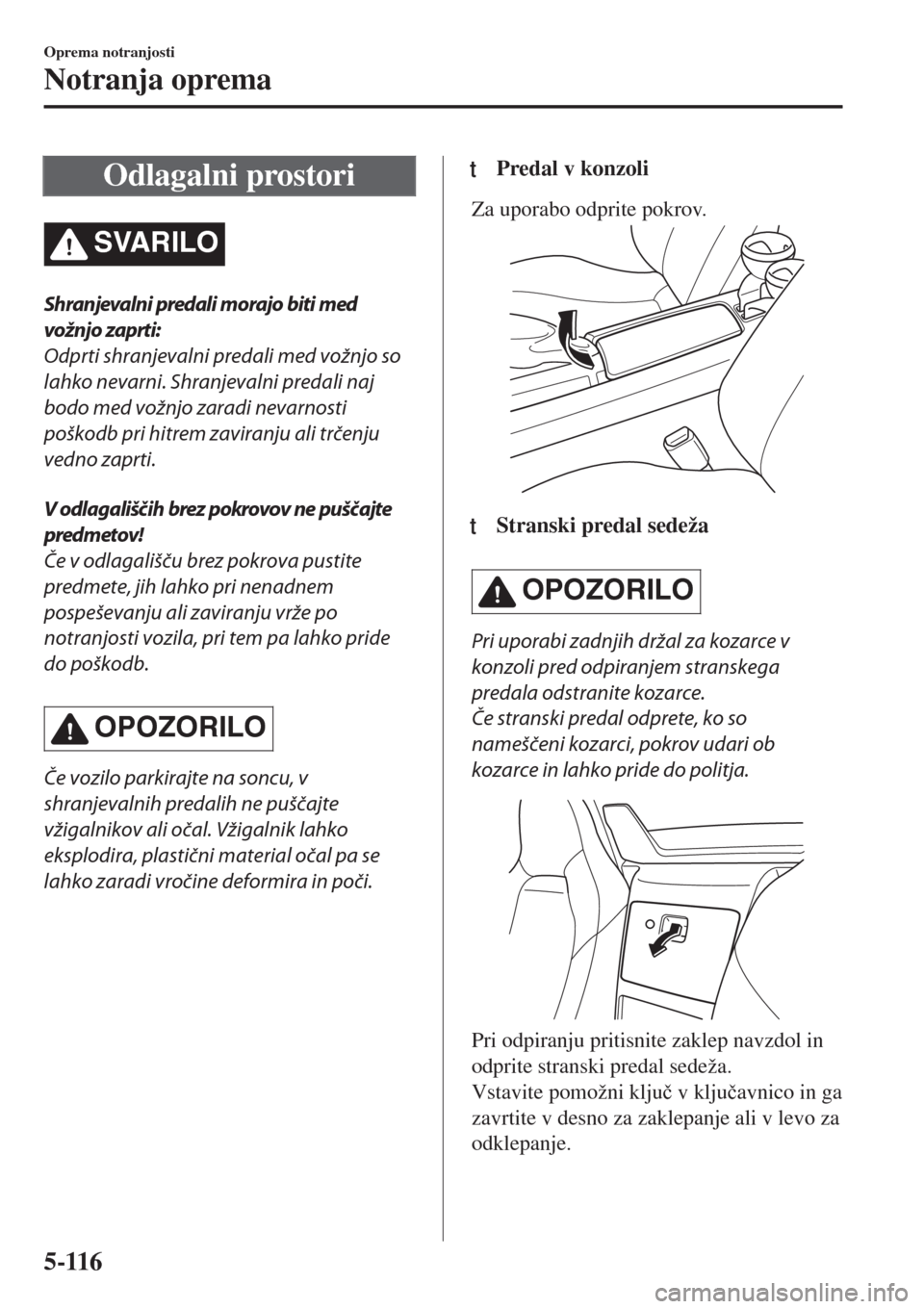

Odlagalni prostori
SVARILO
Shranjevalni predali morajo biti med
vožnjo zaprti:
Odprti shranjevalni predali med vožnjo so
lahko nevarni. Shranjevalni predali naj
bodo med vožnjo zaradi nevarnosti
poškodb pri hitrem zaviranju ali trčenju
vedno zaprti.
V odlagališčih brez pokrovov ne puščajte
predmetov!
Če v odlagališču brez pokrova pustite
predmete, jih lahko pri nenadnem
pospeševanju ali zaviranju vrže po
notranjosti vozila, pri tem pa lahko pride
do poškodb.
OPOZORILO
Če vozilo parkirajte na soncu, v
shranjevalnih predalih ne puščajte
vžigalnikov ali očal. Vžigalnik lahko
eksplodira, plastični material očal pa se
lahko zaradi vročine deformira in poči.
tPredal v konzoli
Za uporabo odprite pokrov.
ttStranski predal sedeža
OPOZORILO
Pri uporabi zadnjih držal za kozarce v
konzoli pred odpiranjem stranskega
predala odstranite kozarce.
Če stranski predal odprete, ko so
nameščeni kozarci, pokrov udari ob
kozarce in lahko pride do politja.
Pri odpiranju pritisnite zaklep navzdol in
odprite stranski predal sedeža.
Vstavite pomožni klju þ v klju þavnico in ga
zavrtite v desno za zaklepanje ali v levo za
odklepanje.
Oprema notranjosti
Notranja oprema
5-116
Page 423 of 623

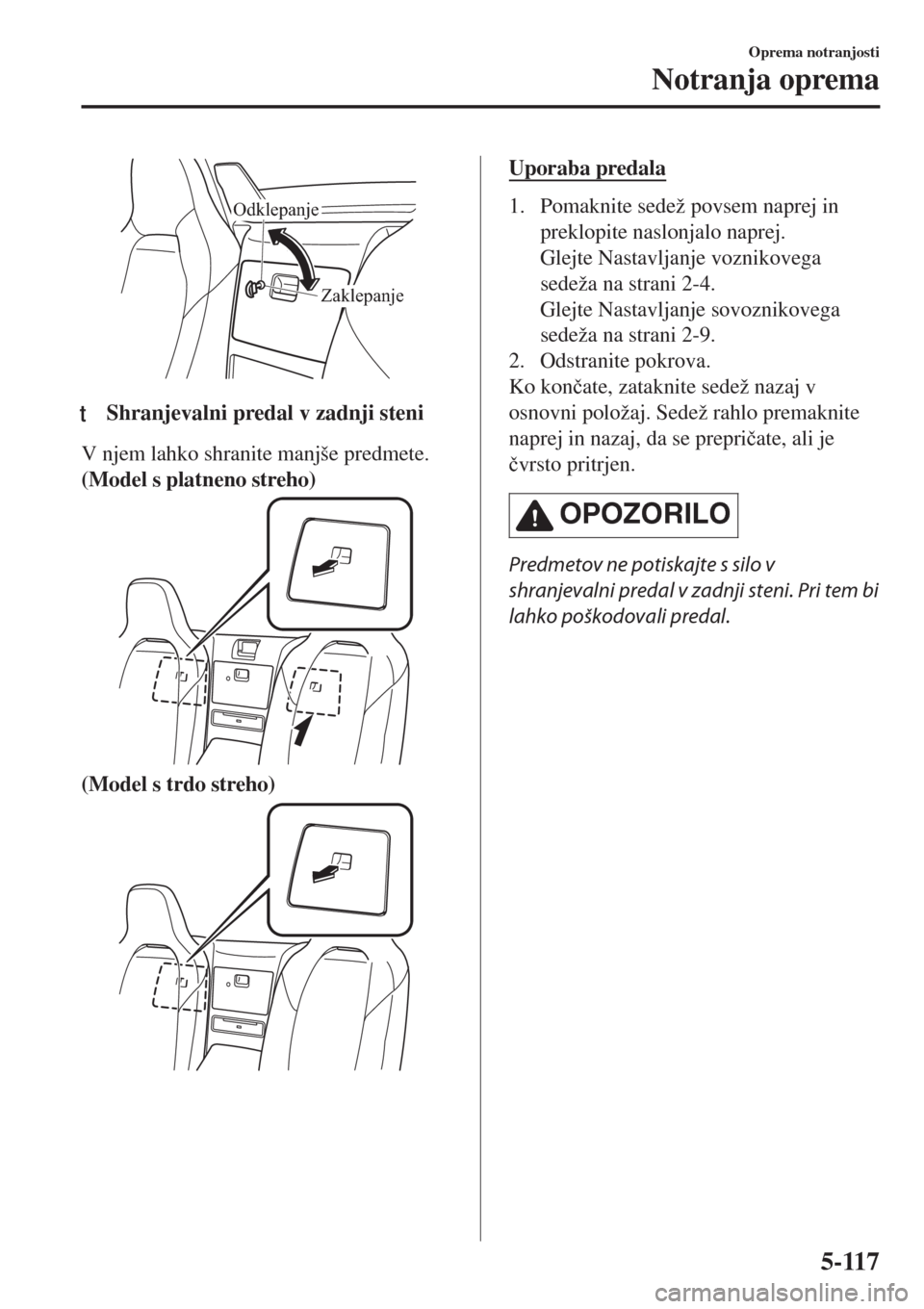

Zaklepanje Odklepanje
ttShranjevalni predal v zadnji steni
V njem lahko shranite manjše predmete.
(Model s platneno streho)
(Model s trdo streho)
Uporaba predala
1. Pomaknite sedež povsem naprej in
preklopite naslonjalo naprej.
Glejte Nastavljanje voznikovega
sedeža na strani 2-4.
Glejte Nastavljanje sovoznikovega
sedeža na strani 2-9.
2. Odstranite pokrova.
Ko kon þate, zataknite sedež nazaj v
osnovni položaj. Sedež rahlo premaknite
naprej in nazaj, da se prepri þate, ali je
þvrsto pritrjen.
OPOZORILO
Predmetov ne potiskajte s silo v
shranjevalni predal v zadnji steni. Pri tem bi
lahko poškodovali predal.
Oprema notranjosti
Notranja oprema
5-117
Page 424 of 623

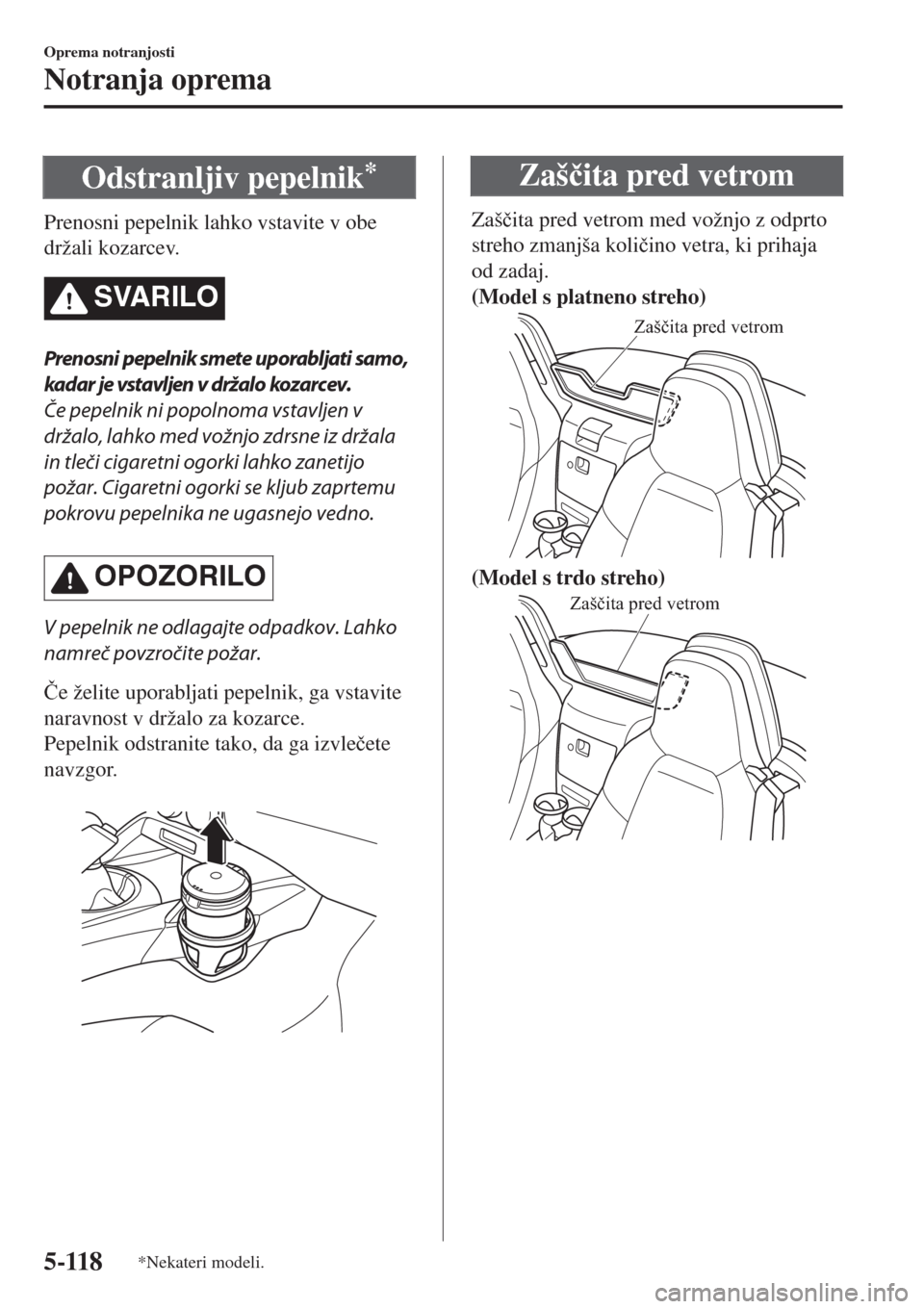

Odstranljiv pepelnik*
Prenosni pepelnik lahko vstavite v obe
držali kozarcev.
SVARILO
Prenosni pepelnik smete uporabljati samo,
kadar je vstavljen v držalo kozarc ev.
Če pepelnik ni popolnoma vstavljen v
držalo, lahko med vožnjo zdrsne iz držala
in tleči cigaretni ogorki lahko zanetijo
požar. Cigaretni ogorki se kljub zaprtemu
pokrovu pepelnika ne ugasnejo vedno.
OPOZORILO
V pepelnik ne odlagajte odpadkov. Lahko
namreč povzročite požar.
ýe želite uporabljati pepelnik, ga vstavite
naravnost v držalo za kozarce.
Pepelnik odstranite tako, da ga izvle þete
navzgor.
Zaš þita pred vetrom
Zaš þita pred vetrom med vožnjo z odprto
streho zmanjša koli þino vetra, ki prihaja
od zadaj.
(Model s platneno streho)
Zaščita pred vetrom
(Model s trdo streho)
Zaščita pred vetrom
Oprema notranjosti
Notranja oprema
5-118*Nekateri modeli.
Page 425 of 623

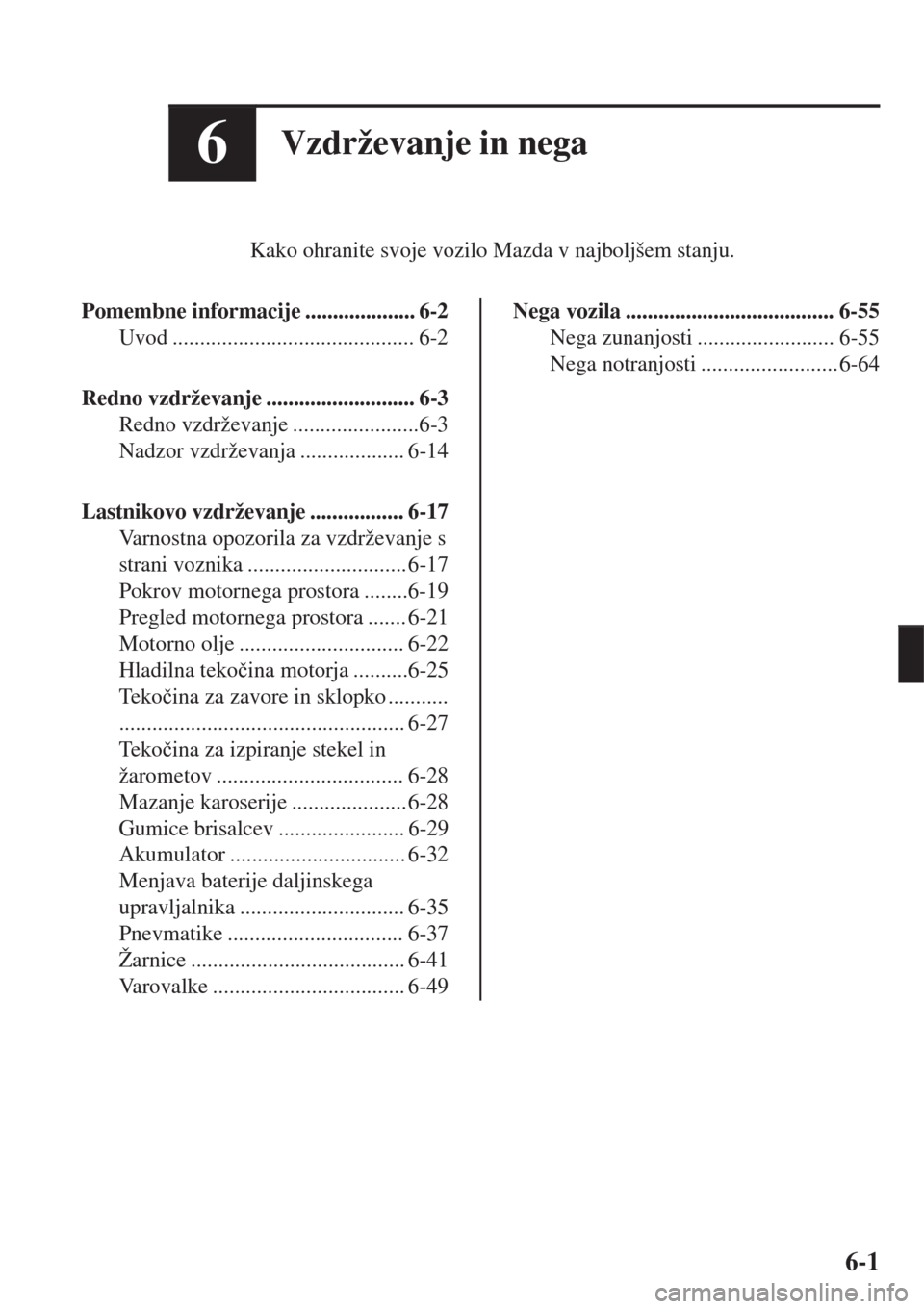

6Vzdrževanje in nega
Kako ohranite svoje vozilo Mazda v najboljšem stanju.
Pomembne informacije .................... 6-2
Uvod ............................................ 6-2
Redno vzdrževanje ........................... 6-3
Redno vzdrževanje .......................6-3
Nadzor vzdrževanja ................... 6-14
Lastnikovo vzdrževanje ................. 6-17
Varnostna opozorila za vzdrževanje s
strani voznika ............................. 6-17
Pokrov motornega prostora ........6-19
Pregled motornega prostora ....... 6-21
Motorno olje .............................. 6-22
Hladilna teko þina motorja ..........6-25
Te k o þina za zavore in sklopko ...........
.................................................... 6-27
Te k o þina za izpiranje stekel in
žarometov .................................. 6-28
Mazanje karoserije ..................... 6-28
Gumice brisalcev ....................... 6-29
Akumulator ................................ 6-32
Menjava baterije daljinskega
upravljalnika .............................. 6-35
Pnevmatike ................................ 6-37
Žarnice ....................................... 6-41
Varovalke ................................... 6-49
Nega vozila ...................................... 6-55
Nega zunanjosti ......................... 6-55
Nega notranjosti ......................... 6-64
6-1
Page 426 of 623

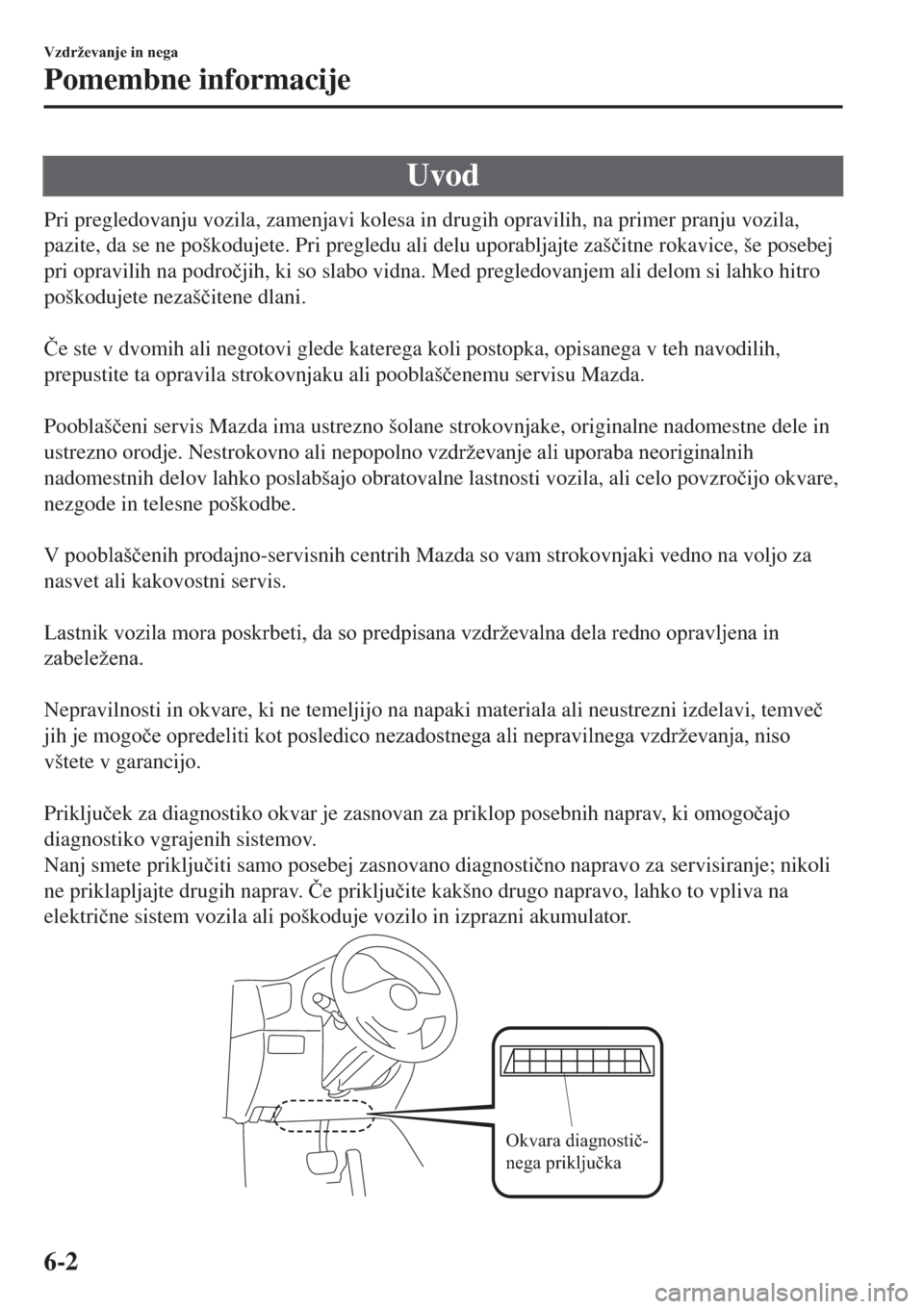

Uvod
Pri pregledovanju vozila, zamenjavi kolesa in drugih opravilih, na primer pranju vozila,
pazite, da se ne poškodujete. Pri pregledu ali delu uporabljajte zaš þitne rokavice, še posebej
pri opravilih na podro þjih, ki so slabo vidna. Med pregledovanjem ali delom si lahko hitro
poškodujete nezaš þitene dlani.
ýe ste v dvomih ali negotovi glede katerega koli postopka, opisanega v teh navodilih,
prepustite ta opravila strokovnjaku ali pooblaš þenemu servisu Mazda.
Pooblaš þeni servis Mazda ima ustrezno šolane strokovnjake, originalne nadomestne dele in
ustrezno orodje. Nestrokovno ali nepopolno Y ] G U
Page 427 of 623

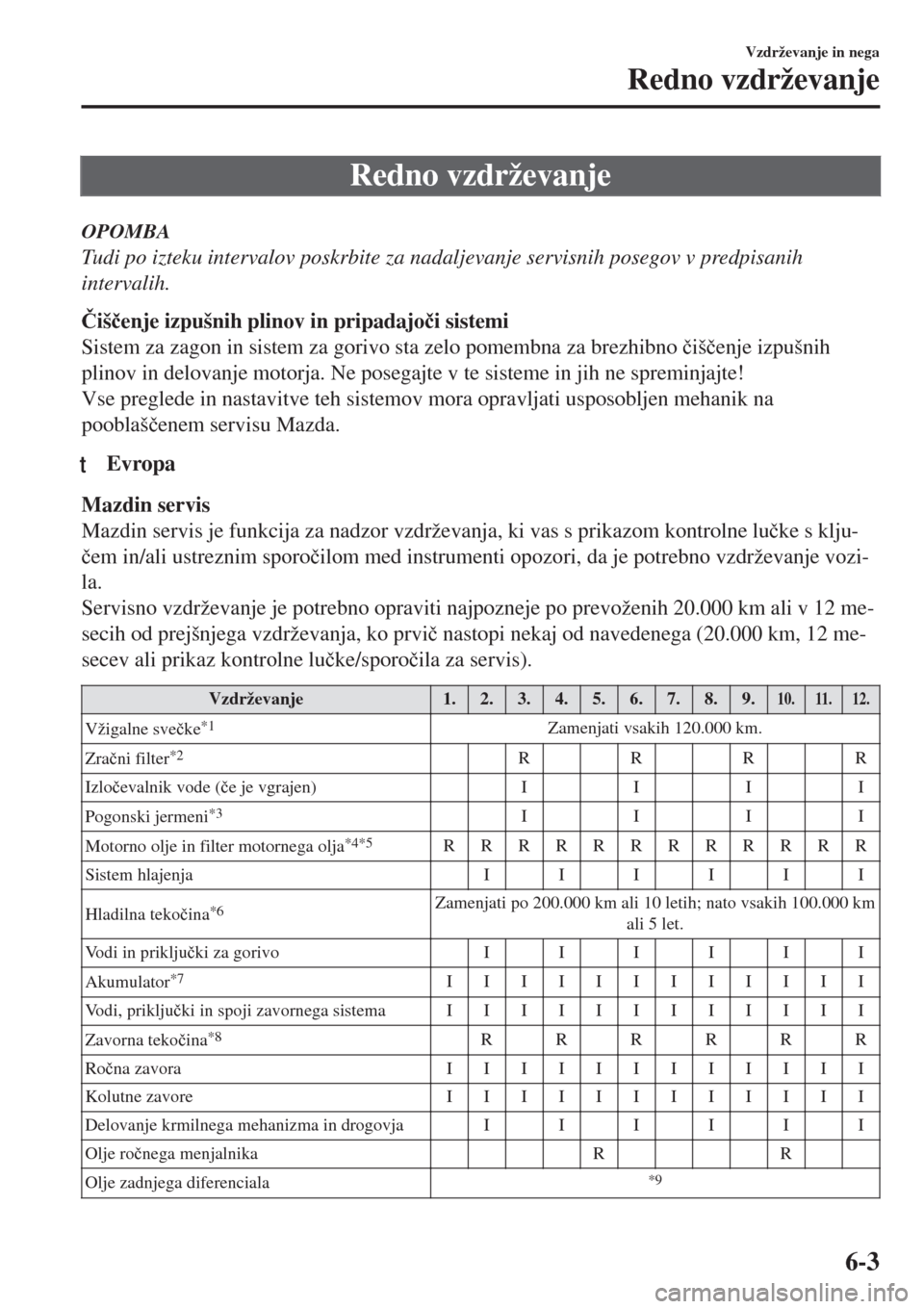

Redno vzdrževanje
OPOMBA
Tudi po izteku intervalov poskrbite za nadaljevanje servisnih posegov v predpisanih
intervalih.
ýiš þenje izpušnih plinov in pripadajo þi sistemi
Sistem za zagon in sistem za gorivo sta zelo pomembna za brezhibno þiš þenje izpušnih
plinov in delovanje motorja. Ne posegajte v te sisteme in jih ne spreminjajte!
Vse preglede in nastavitve teh sistemov mora opravljati usposobljen mehanik na
pooblaš þenem servisu Mazda.
tEvropa
Mazdin servis
Mazdin servis je funkcija za nadzor vzdrževanja, ki vas s prikazom kontrolne lu þke s klju-
þem in/ali ustreznim sporo þilom med instrumenti opozori, da je potrebno vzdrževanje vozi-
la.
Servisno vzdrževanje je potrebno opraviti najpozneje po prevoženih 20.000 km ali v 12 me-
secih od prejšnjega vzdrževanja, ko prvi þ nastopi nekaj od navedenega (20.000 km, 12 me-
secev ali prikaz kontrolne lu þke/sporo þila za servis).
Vzdrževanje 1.2.3.4.5.6.7.8.9.10. 11. 12.
Vžigalne sve þke*1Zamenjati vsakih 120.000 km.
Zra þni filter
*2RRRR
Izlo þevalnik vode ( þe je vgrajen) I I I I
Pogonski jermeni
*3IIII
Motorno olje in filter motornega olja
*4*5RRRRRRRRRRRR
Sistem hlajenja IIIIII
Hladilna teko þina
*6Zamenjati po 200.000 km ali 10 letih; nato vsakih 100.000 km
ali 5 let.
Vodi in priklju þki za gorivo IIIIII
Akumulator
*7IIIIIIIIIIII
Vo d i , p r i k l j u þki in spoji zavornega sistema IIIIIIIIIIII
Zavorna teko þina
*8RRRRRR
Ro þna zavora IIIIIIIIIIII
Kolutne zavore IIIIIIIIIIII
Delovanje krmilnega mehanizma in drogovja I I I I I I
Olje ro þnega menjalnika R R
Olje zadnjega diferenciala
*9
Vzdrževanje in nega
Redno vzdrževanje
6-3
Page 428 of 623

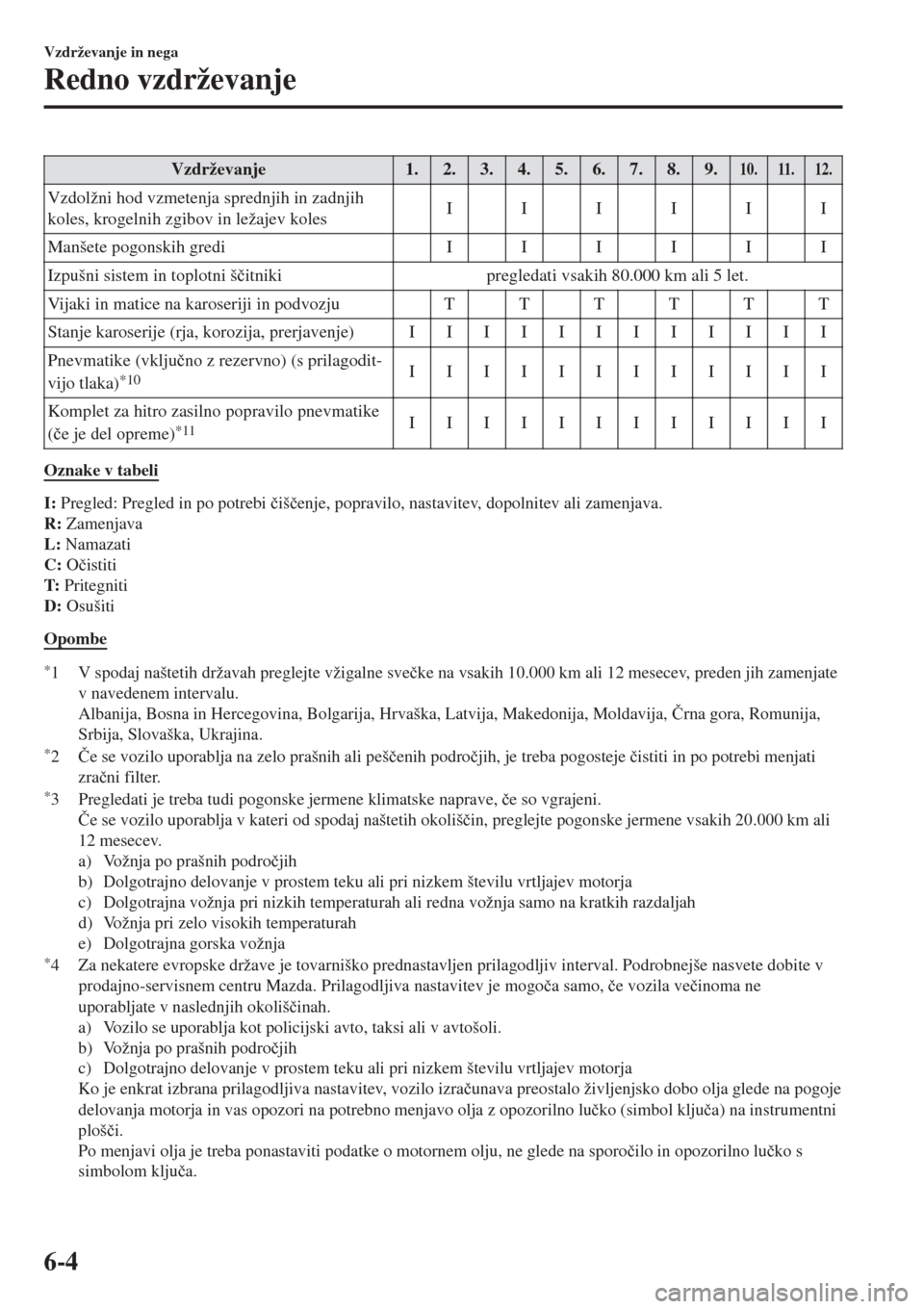

Vzdrževanje 1.2.3.4.5.6.7.8.9.10. 11. 12.
Vzdolžni hod vzmetenja sprednjih in zadnjih
koles, krogelnih zgibov in ležajev kolesIIIIII
Manšete pogonskih gredi I I I I I I
Izpušni sistem in toplotni š þitniki pregledati vsakih 80.000 km ali 5 let.
Vijaki in matice na karoseriji in podvozju T T T T T T
Stanje karoserije (rja, korozija, prerjavenje) IIIIIIIIIIII
Pnevmatike (vklju þno z rezervno) (s prilagodit-
vijo tlaka)
*10IIIIIIIIIIII
Komplet za hitro zasilno popravilo pnevmatike
( þe je del opreme)
*11IIIIIIIIIIII
Oznake v tabeli
I: Pregled: Pregled in po potrebi þiš þenje, popravilo, nastavitev, dopolnitev ali zamenjava.
R: Zamenjava
L: Namazati
C: O þistiti
T: Pritegniti
D: Osušiti
Opombe
*1 V spodaj naštetih državah preglejte vžigalne sve þke na vsakih 10.000 km ali 12 mesecev, preden jih zamenjate
v navedenem intervalu.
Albanija, Bosna in Hercegovina, Bolgarija, Hrvaška, Latvija, Makedonija, Moldavija, ýrna gora, Romunija,
Srbija, Slovaška, Ukrajina.
*2 ýe se vozilo uporablja na zelo prašnih ali peš þenih podro þjih, je treba pogosteje þistiti in po potrebi menjati
zra þni filter.
*3 Pregledati je treba tudi pogonske jermene klimatske naprave, þe so vgrajeni.
ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, preglejte pogonske jermene vsakih 20.000 km ali
12 mesecev.
a) Vožnja po prašnih podro þjih
b) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
c) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
d) Vožnja pri zelo visokih temperaturah
e) Dolgotrajna gorska vožnja
*4 Za nekatere evropske države je tovarniško prednastavljen prilagodljiv interval. Podrobnejše nasvete dobite v
prodajno-servisnem centru Mazda. Prilagodljiva nastavitev je mogo þa samo, þe vozila ve þinoma ne
uporabljate v naslednjih okoliš þinah.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih podro þjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
Ko je enkrat izbrana prilagodljiva nastavitev, vozilo izra þunava preostalo življenjsko dobo olja glede na pogoje
delovanja motorja in vas opozori na potrebno menjavo olja z opozorilno lu þko (simbol klju þa) na instrumentni
ploš þi.
Po menjavi olja je treba ponastaviti podatke o motornem olju, ne glede na sporo þilo in opozorilno lu þko s
simbolom klju þa.
Vzdrževanje in nega
Redno vzdrževanje
6-4
Page 429 of 623

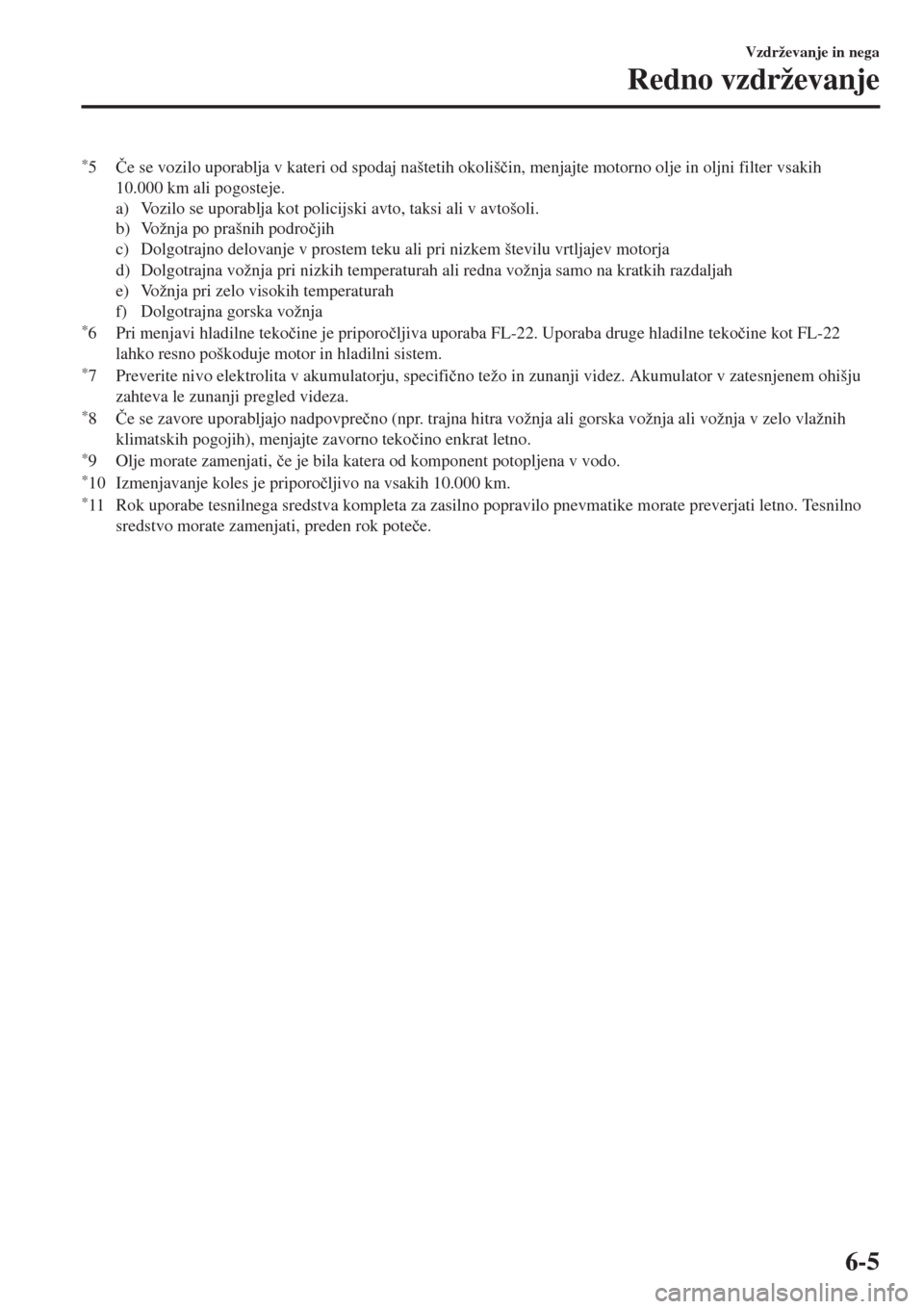

*5 ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, menjajte motorno olje in oljni filter vsakih
10.000 km ali pogosteje.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih podro þjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
d) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
e) Vožnja pri zelo visokih temperaturah
f) Dolgotrajna gorska vožnja
*6 Pri menjavi hladilne teko þine je priporo þljiva uporaba FL-22. Uporaba druge hladilne teko þine kot FL-22
lahko resno poškoduje motor in hladilni sistem.
*7 Preverite nivo elektrolita v akumulatorju, specifi þno težo in zunanji videz. Akumulator v zatesnjenem ohišju
zahteva le zunanji pregled videza.
*8 ýe se zavore uporabljajo nadpovpre þno (npr. trajna hitra vožnja ali gorska vožnja ali vožnja v zelo vlažnih
klimatskih pogojih), menjajte zavorno teko þino enkrat letno.
*9 Olje morate zamenjati, þe je bila katera od komponent potopljena v vodo.*10 Izmenjavanje koles je priporo þljivo na vsakih 10.000 km.*11 Rok uporabe tesnilnega sredstva kompleta za zasilno popravilo pnevmatike morate preverjati letno. Tesnilno
sredstvo morate zamenjati, preden rok pote þe.
Vzdrževanje in nega
Redno vzdrževanje
6-5
Page 430 of 623

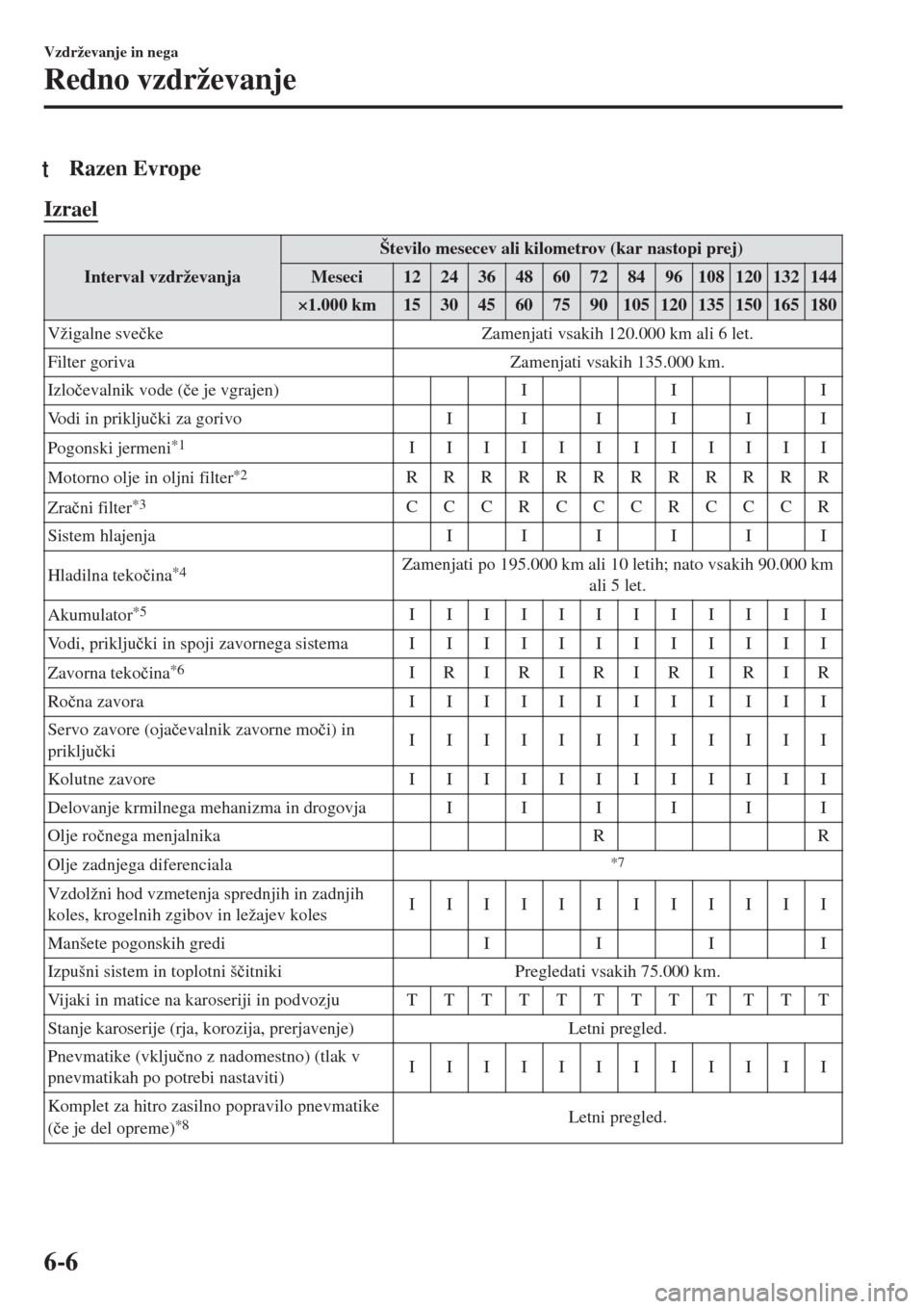

tRazen Evrope
Izrael
Interval vzdrževanjaŠtevilo mesecev ali kilometrov (kar nastopi prej)
Meseci 12 24 36 48 60 72 84 96 108 120 132 144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Vžigalne sve þke Zamenjati vsakih 120.000 km ali 6 let.
Filter goriva Zamenjati vsakih 135.000 km.
Izlo þevalnik vode ( þe je vgrajen) I I I
Vodi in priklju þki za gorivo IIIIII
Pogonski jermeni
*1IIIIIIIIIIII
Motorno olje in oljni filter
*2RRRRRRRRRRRR
Zra þni filter
*3CCCRCCCRCCCR
Sistem hlajenja I I I I I I
Hladilna teko þina
*4Zamenjati po 195.000 km ali 10 letih; nato vsakih 90.000 km
ali 5 let.
Akumulator
*5IIIIIIIIIIII
Vodi, priklju þki in spoji zavornega sistema IIIIIIIIIIII
Zavorna teko þina
*6IRIRIRIRIRIR
Ro þna zavora IIIIIIIIIIII
Servo zavore (oja þevalnik zavorne mo þi) in
priklju þkiIIIIIIIIIIII
Kolutne zavore IIIIIIIIIIII
Delovanje krmilnega mehanizma in drogovja I I I I I I
Olje ro þnega menjalnika R R
Olje zadnjega diferenciala
*7
Vzdolžni hod vzmetenja sprednjih in zadnjih
koles, krogelnih zgibov in ležajev kolesIIIIIIIIIIII
Manšete pogonskih gredi I I I I
Izpušni sistem in toplotni š þitniki Pregledati vsakih 75.000 km.
Vijaki in matice na karoseriji in podvozju TTTTTTTTTTTT
Stanje karoserije (rja, korozija, prerjavenje) Letni pregled.
Pnevmatike (vklju þno z nadomestno) (tlak v
pnevmatikah po potrebi nastaviti)IIIIIIIIIIII
Komplet za hitro zasilno popravilo pnevmatike
( þe je del opreme)
*8Letni pregled.
Vzdrževanje in nega
Redno vzdrževanje
6-6
