SignalPrudence
Avertisseur du système
électronique de distribu‐
tion de force de freinage Si l'unité de commande du système électronique de distribution
de force de freinage
détermine que certaines composa ntes du système ne fonctionnent pas correctement,
l'unité de commande peut allumer simultanément le voyant du système de freinage et
le voyant d'ABS. Le problème est probablement dû au système électronique de distri‐
bution de force de freinage.PRUDENCE
Ne pas conduire lorsque le voyant d'ABS et le voyant du système de freinage sont allu‐
més. Faire remorquer le véhicule chez un concessionnaire agréé Mazda dès que pos‐
sible pour une inspection des freins:
Le fait de conduire le véhicule lorsque le vo yant d'ABS et le voyant du système de freina‐
ge sont tous les deux allumés est dangereux.
Lorsque les deux voyants sont allumés, les ro ues arrière risquent de se bloquer plus ra‐
pidement en cas de frei nage brusque que dans le s conditions normales.
Indication d'avertisse‐
ment/voyant du circuit de charge Si le voyant s'allume pendant la conduite, cela indique une ano
malie de l'alternateur
ou du système de charge.
Garer prudemment le vé hicule sur le bord de la route. S'adresse r à un concessionnaire
agréé Mazda.
AT T E N T I O N
Ne pas continuer de conduire le véhicule lorsque le voyant du circuit de charge est allu‐
mé, car le moteur pourrait s'arrêter inopinément.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-35
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

SignalPrudence
Voyant d'huile moteurCe voyant indique que la pression
de l'huile moteur est basse.
AT T E N T I O N
Ne pas faire tourner le moteur si la pression d'huile moteur est basse. Sinon, il pourrait
entraîner de graves dommages au moteur.
Si le voyant s'allume ou l'indication d'avertissement s'affiche durant la conduite:
1. Garer prudemment le véhicule s ur le bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afin de laisser l'hui le retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page 6-25). S'il est faibl e, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas ajouter une quantité trop importante).
ATTENTION
Ne pas faire tourner le moteur si la niveau d'huile est bas. Sinon, il pourrait entraî‐
ner de graves dommages au moteur.
4. Démarrer le moteur et regarder le voyant.

S'il reste allumé même si le niv eau d'huile est normal ou après avoir ajouté de l'huile,
arrêter le moteur immédiatement et faire remorquer le véhicule jusqu'à un concession‐
naire agréé Mazda.
(Rouge)
Indication d'avertisse‐
ment/voyant de la tem‐
pérature élevée du liqui‐
de de refroidissement du moteur Le voyant clignote lorsque la t
empérature du liquide de refroid issement du moteur est
extrêmement élevée et s'allume lor sque la température du liquide augmente encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicul e et attendre que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe. Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe à la page 7-28.
AT T E N T I O N
Ne pas conduire le véhicule lorsque le voya nt de la température élevée du liquide de
refroidissement du moteur est allumé. Faute de quoi le moteur risque d'être endomma‐
gé.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-36
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

SignalPrudence
Indication d'anomalie de
la direction assistée*
Le message s'affiche si la direction assistée électrique est en panne.
Si ce message s'affiche, arrêter le véhicule dans un endroit sû r et ne pas utiliser la di‐
rection assistée. Il n'y a aucun problème si le message cesse d e s'afficher après un cer‐
tain temps. S'adresser à un conce ssionnaire agréé Mazda si le message s'affiche en
permanence.
REMARQUE
Si le message s'affiche, la direction assistée ne fonctionne pa s normalement. Dans
ce cas, il est encore possible de manœuvrer le volant, mais il se peut que l'opéra‐
tion semble plus difficile par rapport à la normale ou le volant risque de vibrer
lorsqu'il est tourné.
Si l'on secoue le volant alternativement vers la gauche et la droite pendant que le
véhicule est arrêté ou qu'il se déplace très lentement, le système de direction assis‐
tée passera en mode de protection, ce qui rendra la rotation du volant plus diffici‐
le; toutefois, ceci n'indique aucune anomalie . Si ceci se produit, stationner le véhi‐
cule dans un lieu sûr et attendre quelque s minutes que le système revienne à un état
normal.
Témoin d'anomalie de la
direction assistée*
L'éclairage s'illumine/clignote si la direction assistée électrique est en panne.
Si l'éclairage s'illumine/clignote, arrêter le véhicule dans un endroit sûr et ne pas utili‐
ser la direction assistée. Il n'y a aucun problème si l'éclaira ge s'éteint après un certain
temps. S'adresser à un concessionnaire agréé Mazda si l'éclairage s'illumine/clignote
en permanence.
REMARQUE
Si le témoin s'illumine/clignote, la dir ection assistée ne fonctionnera pas normale‐
ment. Dans ce cas, il est encore possible d'opérer le volant, mais il se peut que
l'opération semble plus difficile par rappor t à la normale ou le volant risque de vi‐
brer lorsqu'on l'opère.
Si l'on secoue le volant alternativement vers la gauche et la droite pendant que le
véhicule est arrêté ou qu'il se déplace très lentement, le système de direction assis‐
tée passera en mode de protection, ce qui rendra la rotation du volant plus diffici‐
le; toutefois, ceci n'indique aucune anomalie . Si ceci se produit, stationner le véhi‐
cule dans un lieu sûr et attendre quelque s minutes que le système revienne à un état
normal.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-37
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

▼S'adresser à un concessionnaire
agréé Mazda pour faire inspecter le véhicule
Si l'un des voyants ou du témoin suivants s'allume/clignote, il est possible qu'il y ait une
panne dans le système. S'adresser à un concessionnaire agréé Ma zda pour faire inspecter le
véhicule.
Signal Prudence
Indication d'avertis‐
sement/voyant prin‐
cipal
*
Tableau de bord de type A
(Indication d'avertissement principal)
S'affiche quand la notification des dysfonctionnements du systè me est requise.
Vérifier le message indiqué sur l 'affichage et consulter un concessionnaire agréé Mazda.
(Voyant principal)
Le voyant principal s'illumine lo rsqu'un message d'avertissement est déclenché.
Ceci indique une anomalie du système du véhicule. Vérifier le m essage indiqué sur l'affi‐
chage et consulter un con cessionnaire agréé Mazda.
Pour plus de détails, reportez-vous aux explications pour les v oyants/témoins, dans la sec‐
tion voyants/témoins, qui correspondent au symbole dans la part ie supérieure de l'écran.
Si un message n'est pas indiqué à l'écran, utiliser l'interrupteur INFO pour afficher l'écran
“Avertissement”.
Se référer à Message indiqué dan s l'affichage multi-informations et interrupteur INFO à la
page 4-21.
Tableau de bord de type B
L'éclairage s'allume en continu dans l'un quelconque des cas su ivants. S'adresser à un con‐
cessionnaire agréé Mazda.
Il y a une anomalie dans le système de gestion de la batterie.Il y a une anomalie dans le contacteur de frein.
Voyant de pompe à
vide électrique L'éclairage s'allume si le systèm
e de pompe à vide électrique rencontre une anomalie. Fai‐
re inspecter votre véhicule par un concessionnaire agréé Mazda.
Voyant du système d'antiblocage de frein (ABS) Si le voyant d'ABS reste allumé lors de la conduite, cela indiq
ue que l'unité d'ABS a dé‐
tecté une anomalie dans le système. Dans ce cas, les freins fon ctionnent normalement
comme si le véhicule n'avait pas d'ABS.
Si cela se produisait, consulte r un concessionnaire agréé Mazda dès que possible.
REMARQUE
Lorsque le moteur est démarré à l'aide d'un e batterie de secours, un régime moteur ir‐
régulier se produit et il est possible que le voyant d'ABS s'allume. Si c'est le cas, la bat ‐
terie est faible. Cela n'indique cependant pas une anomalie de fonctionnement du systè ‐
me ABS.
Faire recharger la batterie dès que possible.
Le système d'assistance des freins ne fonc tionne pas lorsque le voyant ABS est allumé.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-38*Certains modèles.
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

SignalPrudence
Voyant d'anomalie
du moteur Si ce voyant s'allume pendant la
conduite, cela peut indiquer un problème du véhicule. Il
est important de noter les conditions de conduite lorsque le vo yant s'est allumé et s'adres‐
ser à un concession naire agréé Mazda.
Le voyant d'anomalie du moteur peut s'allumer dans les conditions suivantes:
Il y a une anomalie du système électrique du moteur.Il y a une anomalie du système antipollution.Le niveau de carburant dans le r éservoir de carburant est très bas ou le réservoir est
presque vide.
Le bouchon du réservoir de carburant est manquant ou pas assez serré.
Si le voyant d'anomalie du mote ur reste allumé ou clignote continuellement, ne pas con‐
duire à une vitesse élevée et s 'adresser à un concessionnaire a gréé Mazda dès que pos‐
sible.
Indication/Voyant
de boîte de vitesses
automatique
*
L'indication/éclairage s'allume pour indiquer un problème de la boîte de vitesses.
AT T E N T I O N
Si l'indication d'avertissement/voyant de boîte de vitesses automatique clignote, cela indi‐
que un problème électrique de la boîte de vitesses. Si l'on continue de conduire le véhicule
dans ces conditions cela peut endommager la boîte de vitesses. Consulter un concession‐
naire agréé Mazda dès que possible.
(S'allume)
Témoin TCS/DSC Si le témoin reste allumé, cela peut indiquer une anomalie du s
ystème de commande de
traction, du système de command e dynamique de stabilité ou du système d'assistance des
freins et ils peuvent ne pas fonctionner correctement. Faire vé rifier le véhicule par un con‐
cessionnaire agréé Mazda.
Voyant du système
de coussins d'air/de
dispositif de préten‐ sion de ceinture de sécurité Une anomalie du système est indi
quée par le fait que le voyant reste clignoté, allumé ou
ne s'allume pas du tout lorsque le contacteur est mis à ON. Dan s un de ces cas, s'adresser à
un concessionnaire agréé Mazda dès que possible. Le système risque de ne pas fonction‐
ner en cas d'accident.PRUDENCE
Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours confier
tous les travaux l'entretien et de réparation à un concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même ou de toucher au système est dangereux. Les coussins
d'air/dispositif de prétension peuvent se déclencher accidentellement ou être désactivés
causant des blessures graves ou mortelles.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-39
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

SignalPrudence
(Clignotant)
Voyant du système de surveillance de
pression des pneus En cas de dysfonctionn
ement du système de surveillance de press ion des pneus, le voyant
de pression des pneus clignote. Faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
PRUDENCE
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, ralentir immédiatement et éviter de ma‐
nœuvrer et freiner brusquement:
Si le voyant du système de surveillance de pr ession des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, il est dangereux de conduire le véhicule à
hautes vitesses, ou de manœuvrer ou freiner brusquement. Le contrôle du véhicule peut être
affecté, ce qui peut causer un accident.
Pour déterminer s'il y a une fuite d'air progressive ou un pneu à plat, se garer à un endroit
sûr où l'on peut vérifier visuellement l'état du pneu, et déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit où l'on pour ra faire regonfler le pneu et revérifier le sys‐
tème, chez un concessionnaire agréé Mazda ou dans un atelier de réparation de pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est dangereux, même si l'on sait pourquoi il est allumé. Cor‐
riger tout problème dès que possible avant qu'il ne se transforme en une situation dange‐
reuse qui peut causer la défaillanc e d'un pneu et un accident grave.
(Ambre)
Indication d'avertis‐
sement KEY
*
“Défaillance du système sans clé” est affiché
Ce message s'affiche l orsque le système avancé d'ouverture à télécommande et de bouton
de démarrage du moteur a un problème.
S'adresser à un concessi onnaire agréé Mazda.
ATTENTION
Si le message est indiqué ou si le témoin du bouton de démarrage du moteur (ambre) cli‐
gnote, il se peut que le moteur ne démarre pa s. Si le moteur ne démarre pas, essayer de le
démarrer via la procédure de démarrage d’urgence du moteur, et faire contrôler le véhicule
par un concessionnaire Mazda agréé dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-11.
“Allumage est On” est affiché
Ce message s'affiche l orsque la portière du conducteur est ouve rte sans avoir éteint l'allu‐
mage.
“Clé non détectée” est affiché
Ce message s'affiche l orsque l'une des opérations suivantes est effectuée avec la télécom‐
mande hors de portée opérationn elle ou placée dans des zones à l'intérieur de la cabine où
il est difficile qu'elle soit détectée.
Le bouton de démarrage du moteur est enfoncé avec l'allumage éteintLe contacteur est activéToutes les portières sont fermées sans coupure du contact
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-40*Certains modèles.
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

SignalPrudence
(Rouge)
(S'allume)
Vo y a n t K E Y
*
En cas d'anomalie dans le système d'ouverture à télécommande, i l s'allume en continu.
AT T E N T I O N
Si le témoin d'avertissement de la clé s'allume ou si le témoin du bouton de démarrage du
moteur (ambre) clignote, il se peut que le mote ur ne démarre pas. Si le moteur ne démarre
pas, essayer de le démarrer via la procédur e de démarrage d’urgence du moteur, et faire
contrôler le véhicule par un concessionnaire Mazda agréé dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-11.
(S'allume)
Indication d'avertis‐ sement/voyant de l'avertisseur de
changement de file
(LDWS)
*
Si l'indication d'avertissement/voyant reste allumé, il est pos sible que le système soit
défectueux. Faire inspecter votre véhicule par un concessionnai re agréé Mazda.
Le LDWS ne fonctionne pas lorsque l'indication d'avertissement/voyant s'allume.
AT T E N T I O N
Un problème dans le système pe ut être indiquée dans les conditions suivantes. Faire ins‐
pecter votre véhicule par un concessionnaire agréé Mazda.
 Lorsque l'indication d'avertissement/v oyant s'allume pendant la conduite.
Lorsque le système est annulé automatiquement, l'indication d'avertissement/voyant
s'allume. Normalement, le système se restaure automatiquement et l'indication
d'avertissement/voyant s'éteint. Cependant, s'il reste allumé, il est possible que le sys‐
tème soit défectueux.
 L'indication d'avertissement/voyant ne s'al lume pas lorsque le contacteur est sur ON.
 Toujours utiliser des pneus qui soient de la taille
spécifiée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de
pneus ayant des motifs d'usure sensiblement différents sur le même véhicule. Si de tels
pneus inappropriés sont utilisés, le LDWS risque de ne pas fonctionner normalement.
 Lorsqu'une roue de secours d'urgence est utilisée, il est possible que le système ne fonc‐
tionne pas normalement.
REMARQUE
Si la zone du pare-brise en face de la caméra de détection avant (FSC) est embuée ou
obstruée, le voyant s'allume temporairement. Si l'éclairage reste allumé, il est possible
que le système soit défectueux.
(Ambre)
Indication d'avertis‐ sement/voyant dusystème de com‐
mande des feux de
route (HBC)
*
Si l'indication d'avertissement/voyant reste allumé, il est pos sible que le système soit dé‐
fectueux. Faire inspecter votre v éhicule par un concessionnaire agréé Mazda.
REMARQUE
Si la zone du pare-brise en face de la caméra de détection avant (FSC) est embuée ou
obstruée, l'indication d'avertissement/voyant s'allume temporairement. Si l'indication
d'avertissement/voyant s'allume, il est possible que le système soit défectueux.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-41
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

SignalPrudence
Indication d'avertis‐
sement de surveil‐ lance des angles
morts (BSM)
*
Le message est affiché quand le système détecte un dysfonctionn ement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec pe u de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionn ement du système soit
interrompu. Ceci n'indique toutefois pas une anomalie.
Témoin de surveil‐ lance des angles
morts (BSM) OFF
*
Un problème dans le système pe ut être indiquée dans les conditions suivantes.
Faire inspecter votre véhicule pa r un concessionnaire agréé Mazda.
Le voyant ne s'allume pas lorsque le contacteur est placé sur ON.Les feux restent allumés même l orsque le système de surveillance des angles morts
(BSM) peut être actionné.
Les feux s'allument pendant que le véhicule roule.
REMARQUE
Si le véhicule est utilisé sur une route avec pe u de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionn ement du système soit
interrompu (le témoin de surveillance des angles morts (BSM) OFF du tableau de bord
s'allume). Ceci n'indique toutefois pas une anomalie.
Indication d'avertis‐
sement du toit rigide
rétractable
*
Le message est affiché quand le système détecte un dysfonctionn ement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
Vo y a n t D E L d e s phares Ce voyant s'allume s'il y a une anomalie dans les phares DEL. F
aire inspecter votre véhi‐
cule par un concessi onnaire agréé Mazda.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-42*Certains modèles.
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

▼Mesures correctives
Prendre les mesures correctives
et vérifier que le voyant s'éteint.
Signal Prudence Mesures correctives à prendre
(Ambre)
Voyant d'aide au frei‐
nage intelligent en mo‐
de urbain (SCBS)
*
Le voyant s'allume si le pare-brise est sale
ou s'il y a une panne dans le système. Vérifier la raison pour laquelle le voyant
est allumé sur l'affichage central.
Si la raison pour laque
lle le voyant est al‐
lumé résulte d'un pare-brise sale, nettoyer
le pare-brise.
Pour d'autres raisons, faire inspecter le vé‐
hicule à un concessi onnaire agréé Mazda.
Voyant de ceintures de
sécurité Le voyant d'alerte des ceintures de sécurité
s'allume si le siège conducteur ou le passa‐
ger est occupé et que la ceinture n'a pas été
bouclée lorsque le contacteur est mis sur
ON.
Si la ceinture de sécurité du conducteur ou
du passager n'est pas bouclée (uniquement
lorsque le siège du passager est occupé) et
que le véhicule est conduit à une vitesse dé‐
passant 20 km/h (12 mi/h) environ, le voy‐
ant clignotera. Après une courte période de
temps, le voyant s'arrête de clignoter, mais
reste allumé.REMARQUE
Le voyant clignote pendant environ 6 se‐
condes si la ceinture de sécurité du con
‐
ducteur n'est pas bouclée lorsque le con ‐
tacteur est mis sur ON.
Pour permettre au capteur de classifica ‐
tion de l'occupant du siège passager de
fonctionner correctement, n'utiliser pas
de coussin supplémentaire sur le siège du
passager. Le capteur risque de ne pas
fonctionner correctement car il sera gêné
par le coussin additionnel.
Si un petit enfant est assis sur le siège du
passager, il se peut que le voyant ne
fonctionne pas. Boucler les ceintures de sécurité.
Indication d'avertisse‐
ment/voyant de portiè‐ re ouverte/couvercle
du coffre entrouvert L'éclairage s'allume s'il y a une portière/
couvercle du coffre qui n'est pas bien fer‐
mée.
Bien fermer la portière/le couvercle du
coffre.
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.7-43
MX-5_8JA5-FC-19K_Edition2_old
2019-9-24 18:08:20

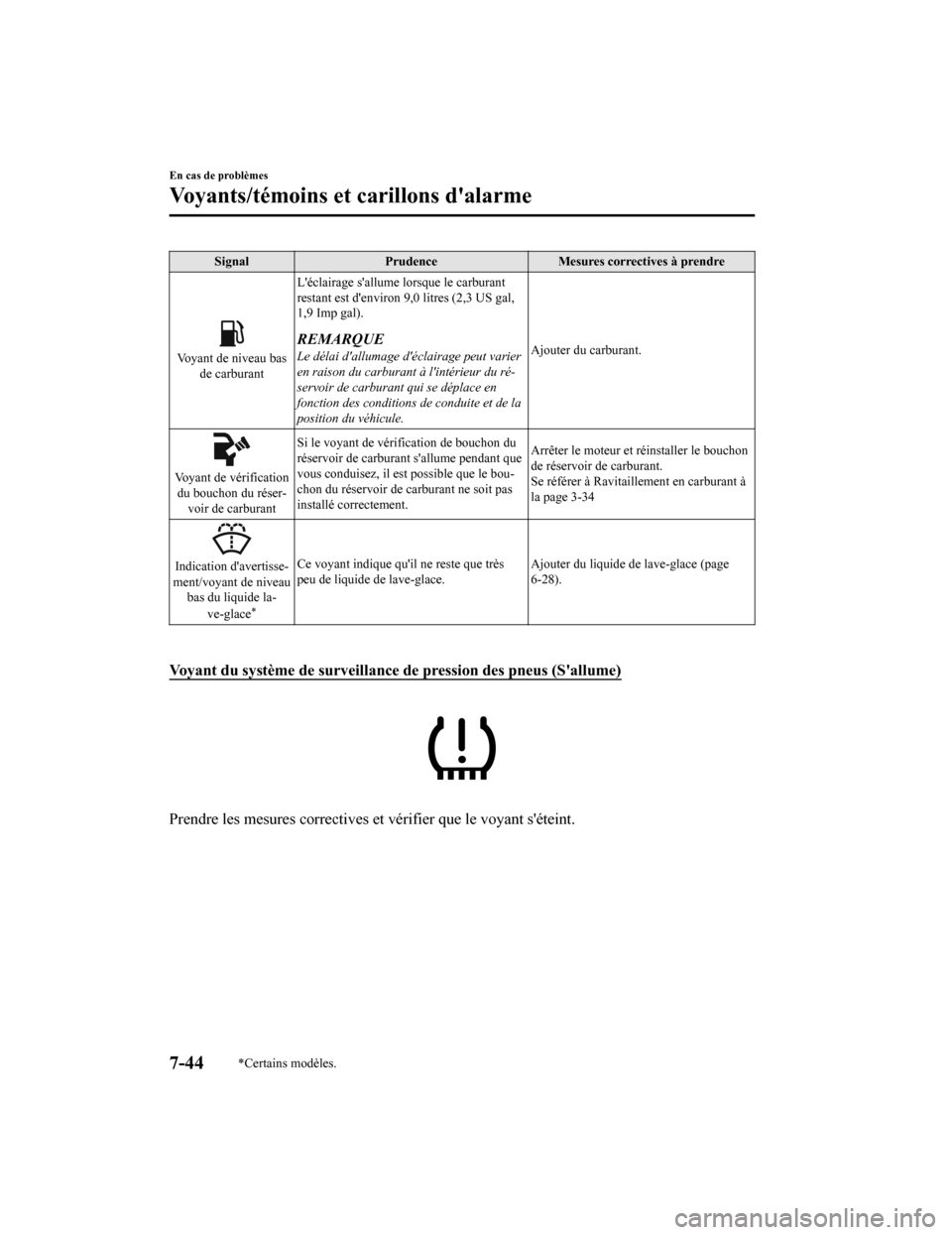

SignalPrudence Mesures correctives à prendre
Voyant de niveau bas
de carburant L'éclairage s'allume lorsque le carburant
restant est d'environ 9,0 litres (2,3 US gal,
1,9 Imp gal).
REMARQUE
Le délai d'allumage d'éclairage peut varier
en raison du carburant à l'intérieur du ré
‐
servoir de carburant qui se déplace en
fonction des conditions de conduite et de la
position du véhicule. Ajouter du carburant.
Voyant de vérification
du bouchon du réser‐
voir de carburant Si le voyant de vérification de bouchon du
réservoir de carburant s'allume pendant que
vous conduisez, il est possible que le bou‐
chon du réservoir de carburant ne soit pas
installé correctement.
Arrêter le moteur et réinstaller le bouchon
de réservoir de carburant.
Se référer à Ravitaille
ment en carburant à
la page 3-34
Indication d'avertisse‐
ment/voyant de niveau bas du liquide la‐
ve-glace
*
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du liquide de lave-glace (page
6-28).

Voyant du système de surveillance de pression des pneus (S'allume)
Prendre les mesures correctives et vérifier que le voyant s'éte
int.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-44*Certains modèles.
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20
