4–156
Beim Fahren
Einparkhilfe
HINWEIS
  Unter den folgenden Bedingungen ist ein normaler Betrieb nicht möglich:




 Am Sensor haftet Schmutz, Eis oder Schnee (nach dem Entfernen ist der Betrieb
wieder normal).



 Der Bereich um den Sensor ist gefroren (normaler Betrieb nach dem Auftauen).



 Der Sensor wird mit einer Hand abgedeckt.



 Der Sensor wurde übermäßigen Stößen ausgesetzt.



 Das Fahrzeug ist stark geneigt.



 Bei extrem heißen oder kalten Wetterbedingungen.



 Fahren auf unebenen, schrägen, kies- oder grasbedeckten Straßen.



 Andere Ultraschallquellen in Fahrzeugnähe, wie eine Hupe eines anderen Fahrzeugs,
das Motorgeräusch eines Motorrads, Luftdruckbremsen großer Fahrzeuge oder
Einparksensoren eines anderen Fahrzeugs.



 Fahren bei starkem Regen oder Wasserspritzer von der Straße.



 Eine im Handel erhältliche Flügel- oder Stabantenne für einen Radiosender ist in
Fahrzeug installiert.



 Das Fahrzeug bewegt sich gegen einen hohen oder eckigen Randstein.



 Ein Hindernis be¿ ndet sich zu nahe am Sensor.

 Hindernisse unter dem Stoßfänger können nicht erfasst werden. Hindernisse, die
niedriger als der Stoßfänger oder sehr schmal sind, können zuerst erfasst werden, aber
wenn sich das Fahrzeug annähert, ist eine Erfassung nicht mehr möglich.
  Die folgenden Arten von Hindernissen können nicht erfasst werden:




 Schmale Gegenstände wie Drähte oder Seile



 Gegenstände, die Ultraschall absorbieren, wie Baumwolle oder Schnee



 Eckige Gegenstände



 Sehr hohe Gegenstände, die sich gegen oben erweitern



 Kleine und kurze Gegenstände

 Falls ein Schlag auf den Stoßfänger eingewirkt hat, selbst nach einem kleinen Aufprall,
muss das System von einem einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner überprüft werden. Bei Sensorabweichungen
lassen sich Hindernisse nicht erfassen.
  Falls kein akustisches Signal ertönt, kann eine Systemstörung vorhanden sein. Wenden
Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
  Das Signal kann bei extrem tiefen Temperaturen oder bei Anhaften von Schmutz, Eis
oder Schnee überhört werden. Säubern Sie den Sensorbereich.
  Wenden Sie sich für die Installation einer Anhängerkupplung an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.


4–157
Beim Fahren
Einparkhilfe
Sensorerfassungsbereich
Die Sensoren erfassen Hindernisse innerhalb des folgenden Bereichs.
Sensorabtastungsbereich (hinten) Ecksensorabtastungsbereich (hinten)B A A: ca. 50 cm
B: ca. 150 cm
Bedienung der Einparkhilfe
Wenn die Zündung auf “ON” steht und der Schalthebel (Schaltgetriebe) bzw. der Wählhebel
(Automatikgetriebe) in die Rückwärtsgangposition (R) gestellt wird, so wird das akustische
Signal aktiviert und das System ist betriebsbereit.
Einparkhilfewarnsignal
Bei funktionierendem System ertönt das akustische Signal wie folgt.
Hinterer Sensor
Abstandserfassung Abstand zwischen Fahrzeug und Hindernis Akustisches Signal *1
Größter Abstand ca. 150 cm—60 cm Signal in langen Intervallen
Großer Abstand ca. 60—45 cm
Signal in mittleren
Intervallen


4–158
Beim Fahren
Einparkhilfe
Abstandserfassung Abstand zwischen Fahrzeug und Hindernis Akustisches Signal *1
Mittlerer Abstand ca. 45—35 cm Signal in kurzen Intervallen
Kleiner Abstand innerhalb ca. 35 cm
Kontinuierliches Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.
Hinterer Ecksensor
Abstandserfassung Abstand zwischen Fahrzeug und Hindernis Akustisches Signal *1
Großer Abstand ca. 50—38 cm Signal in mittleren
Intervallen
Mittlerer Abstand ca. 38—25 cm
Signal in kurzen Intervallen
Kleiner Abstand innerhalb ca. 25 cm
Kontinuierliches Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.


4–159
Beim Fahren
Einparkhilfe
HINWEIS
Falls ein Hindernis in einer Zone für mehr als 6 Sekunden erfasst wird, so wird das
akustische Warnsignal ausgeschaltet. Falls das gleiche Hindernis in einer anderen Zone
erfasst wird, so ertönt das entsprechende akustische Warnsignal.
Akustisches Warnsignal aktiviert
Der Fahrer wird durch ein akustisches Signal auf einen abnormalen Zustand hingewiesen.
Signal Überprüfung
Es ertönt kein akustisches
Signal. Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüfen.
Falls der Zündschalter auf
“ON” gestellt wird oder der
Parksensor während der Fahrt
ein Problem feststellt, ertönt ein
intermittierendes akustisches
Signal 1 bis 4 Mal.
*1
Säubern Sie den Sensorbereich. Falls das System nicht funktioniert, muss das
Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüft werden.
*1 Die Aktivierungszahl des akustischen Signals hängt von der Störungsursache ab.

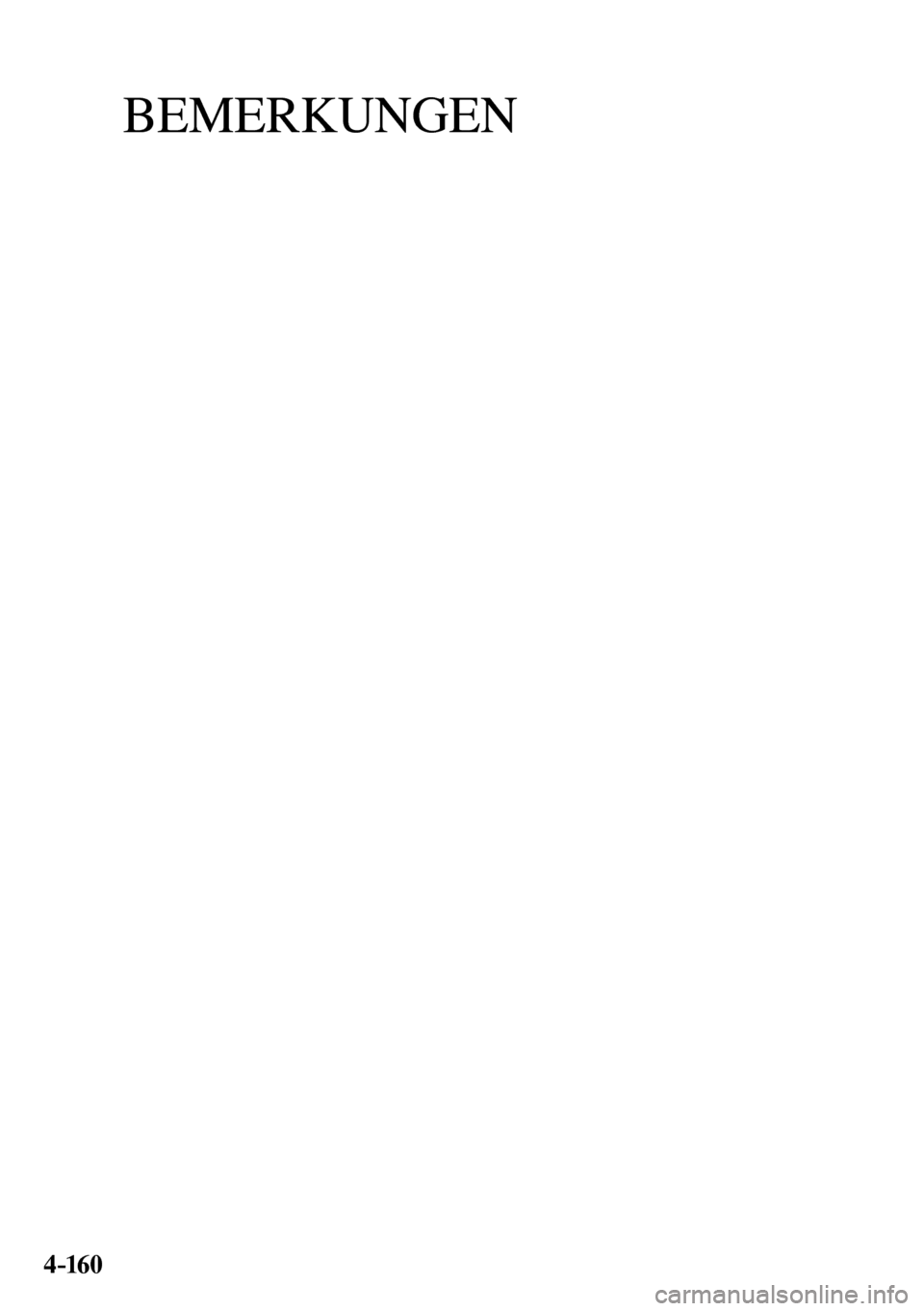

BEMERKUNGEN
4–160

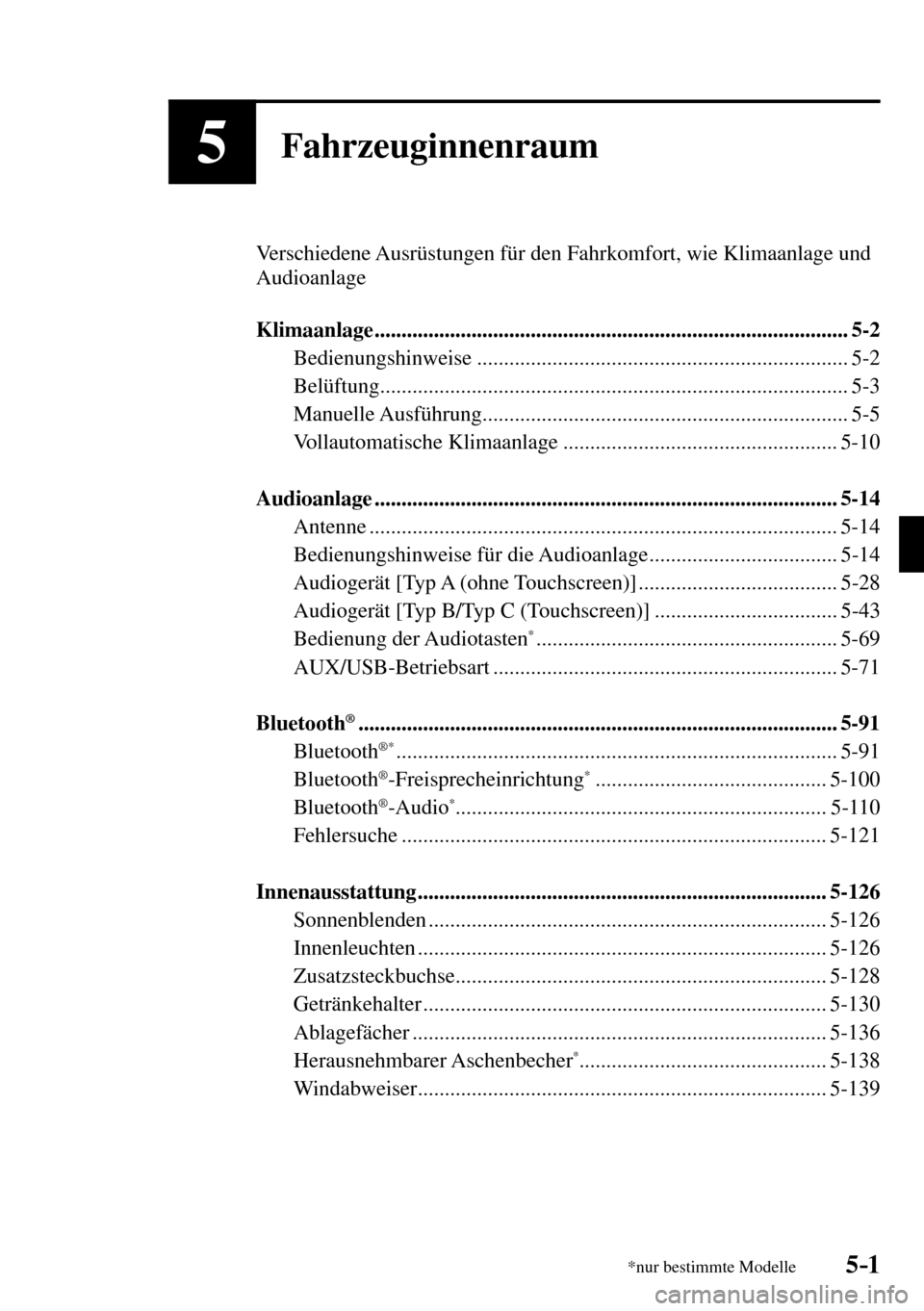

5–1*nur bestimmte Modelle
5Fahrzeuginnenraum
Verschiedene Ausrüstungen für den Fahrkomfort, wie Klimaanlage und
Audioanlage
Klimaanlage ........................................................................................ 5-2
Bedienungshinweise ..................................................................... 5-2
Belüftung ....................................................................................... 5-3
Manuelle Ausführung .................................................................... 5-5
Vollautomatische Klimaanlage ................................................... 5-10
Audioanlage ...................................................................................... 5-14
Antenne ....................................................................................... 5-14
Bedienungshinweise für die Audioanlage ................................... 5-14
Audiogerät [Typ A (ohne Touchscreen)] ..................................... 5-28
Audiogerät [Typ B/Typ C (Touchscreen)] .................................. 5-43
Bedienung der Audiotasten
* ........................................................ 5-69
AUX/USB-Betriebsart ................................................................ 5-71
Bluetooth
® ......................................................................................... 5-91
Bluetooth® * .................................................................................. 5-91
Bluetooth®-Freisprecheinrichtung * ........................................... 5-100
Bluetooth®-Audio * ..................................................................... 5-110
Fehlersuche ............................................................................... 5-121
Innenausstattung ............................................................................ 5-126
Sonnenblenden .......................................................................... 5-126
Innenleuchten ............................................................................ 5-126
Zusatzsteckbuchse ..................................................................... 5-128
Getränkehalter ........................................................................... 5-130
Ablagefächer ............................................................................. 5-136
Herausnehmbarer Aschenbecher
* .............................................. 5-138
Windabweiser ............................................................................ 5-139

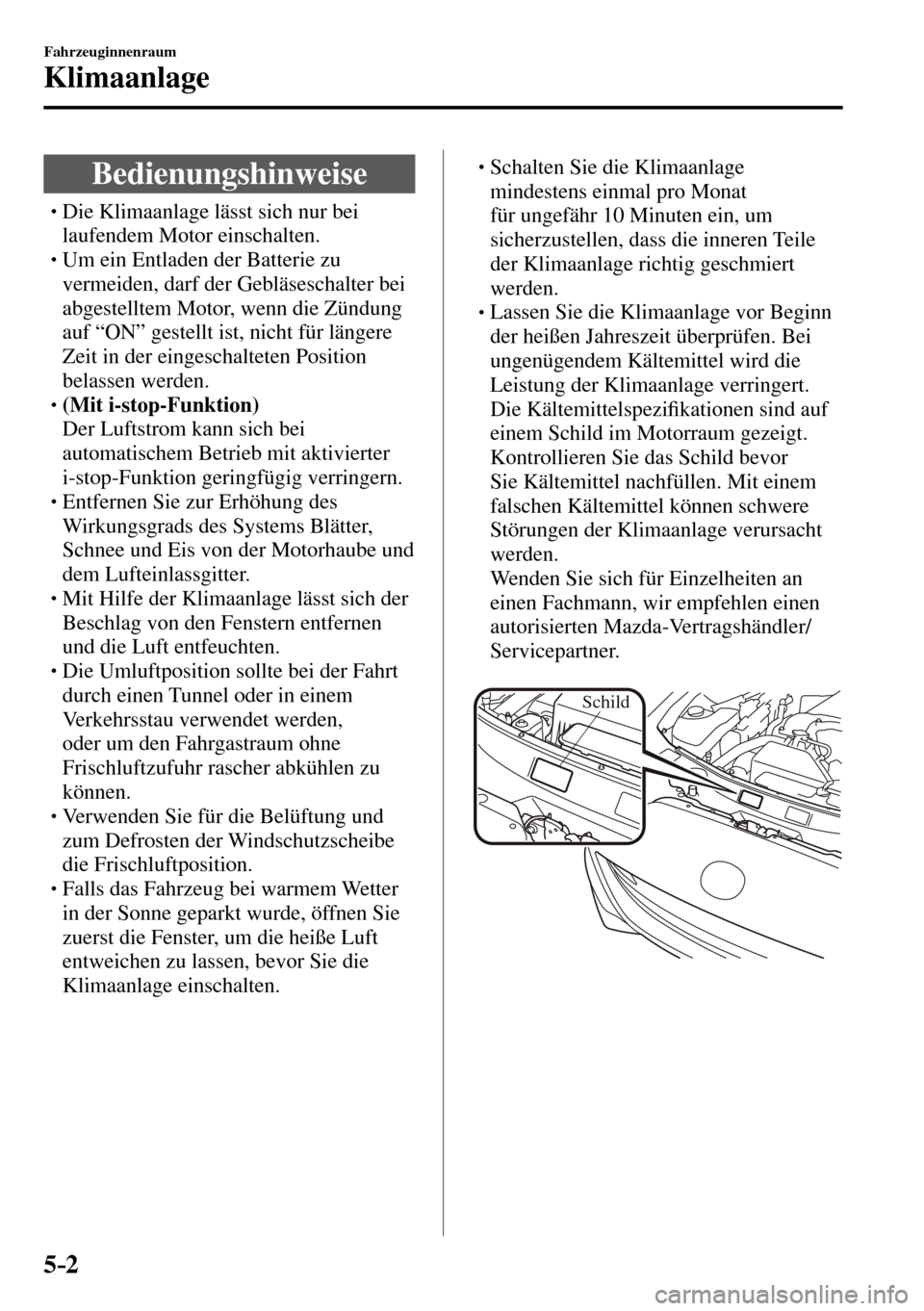

5–2
Fahrzeuginnenraum
Klimaanlage
Bedienungshinweise













 Die Klimaanlage lässt sich nur bei
laufendem Motor einschalten.



 Um ein Entladen der Batterie zu
vermeiden, darf der Gebläseschalter bei
abgestelltem Motor, wenn die Zündung
auf “ON” gestellt ist, nicht für längere
Zeit in der eingeschalteten Position
belassen werden.



(Mit i-stop-Funktion)
 Der Luftstrom kann sich bei
automatischem Betrieb mit aktivierter
i-stop-Funktion geringfügig verringern.



 Entfernen Sie zur Erhöhung des
Wirkungsgrads des Systems Blätter,
Schnee und Eis von der Motorhaube und
dem Lufteinlassgitter.



 Mit Hilfe der Klimaanlage lässt sich der
Beschlag von den Fenstern entfernen
und die Luft entfeuchten.



 Die Umluftposition sollte bei der Fahrt
durch einen Tunnel oder in einem
Verkehrsstau verwendet werden,
oder um den Fahrgastraum ohne
Frischluftzufuhr rascher abkühlen zu
können.



 Verwenden Sie für die Belüftung und
zum Defrosten der Windschutzscheibe
die Frischluftposition.



 Falls das Fahrzeug bei warmem Wetter
in der Sonne geparkt wurde, öffnen Sie
zuerst die Fenster, um die heiße Luft
entweichen zu lassen, bevor Sie die
Klimaanlage einschalten.



 Schalten Sie die Klimaanlage
mindestens einmal pro Monat
für ungefähr 10 Minuten ein, um
sicherzustellen, dass die inneren Teile
der Klimaanlage richtig geschmiert
werden.



 Lassen Sie die Klimaanlage vor Beginn
der heißen Jahreszeit überprüfen. Bei
ungenügendem Kältemittel wird die
Leistung der Klimaanlage verringert.
  Die Kältemittelspezi¿ kationen sind auf
einem Schild im Motorraum gezeigt.
Kontrollieren Sie das Schild bevor
Sie Kältemittel nachfüllen. Mit einem
falschen Kältemittel können schwere
Störungen der Klimaanlage verursacht
werden.
  Wenden Sie sich für Einzelheiten an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Schild

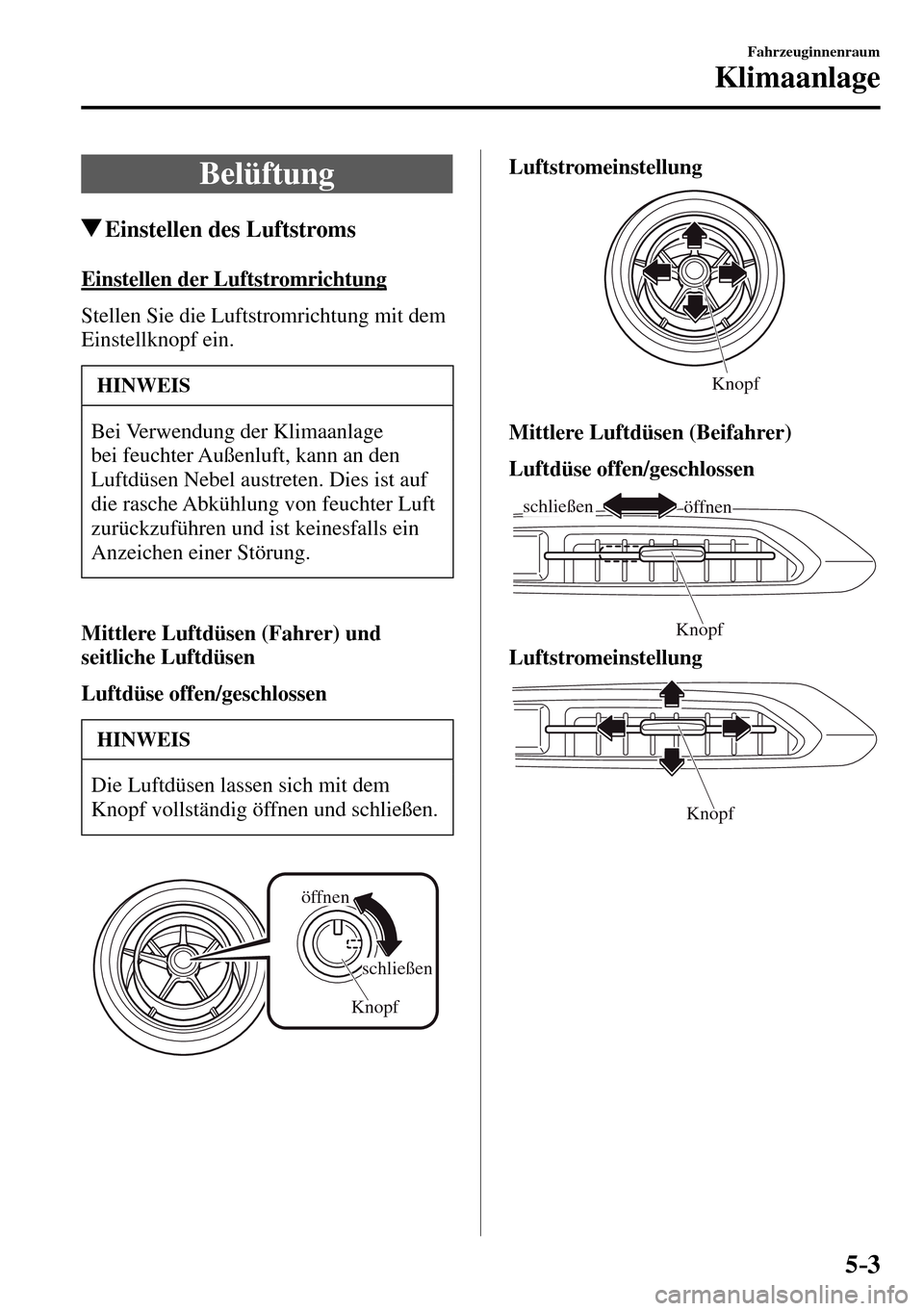

5–3
Fahrzeuginnenraum
Klimaanlage
Belüftung
Einstellen des Luftstroms
Einstellen der Luftstromrichtung
Stellen Sie die Luftstromrichtung mit dem
Einstellknopf ein.
HINWEIS
Bei Verwendung der Klimaanlage
bei feuchter Außenluft, kann an den
Luftdüsen Nebel austreten. Dies ist auf
die rasche Abkühlung von feuchter Luft
zurückzuführen und ist keinesfalls ein
Anzeichen einer Störung.
Mittlere Luftdüsen (Fahrer) und
seitliche Luftdüsen
Luftdüse offen/geschlossen
HINWEIS
Die Luftdüsen lassen sich mit dem
Knopf vollständig öffnen und schließen.
öffnen
schließen
Knopf
Luftstromeinstellung
Knopf
Mittlere Luftdüsen (Beifahrer)
Luftdüse offen/geschlossen
öffnenschließen
Knopf
Luftstromeinstellung
Knopf

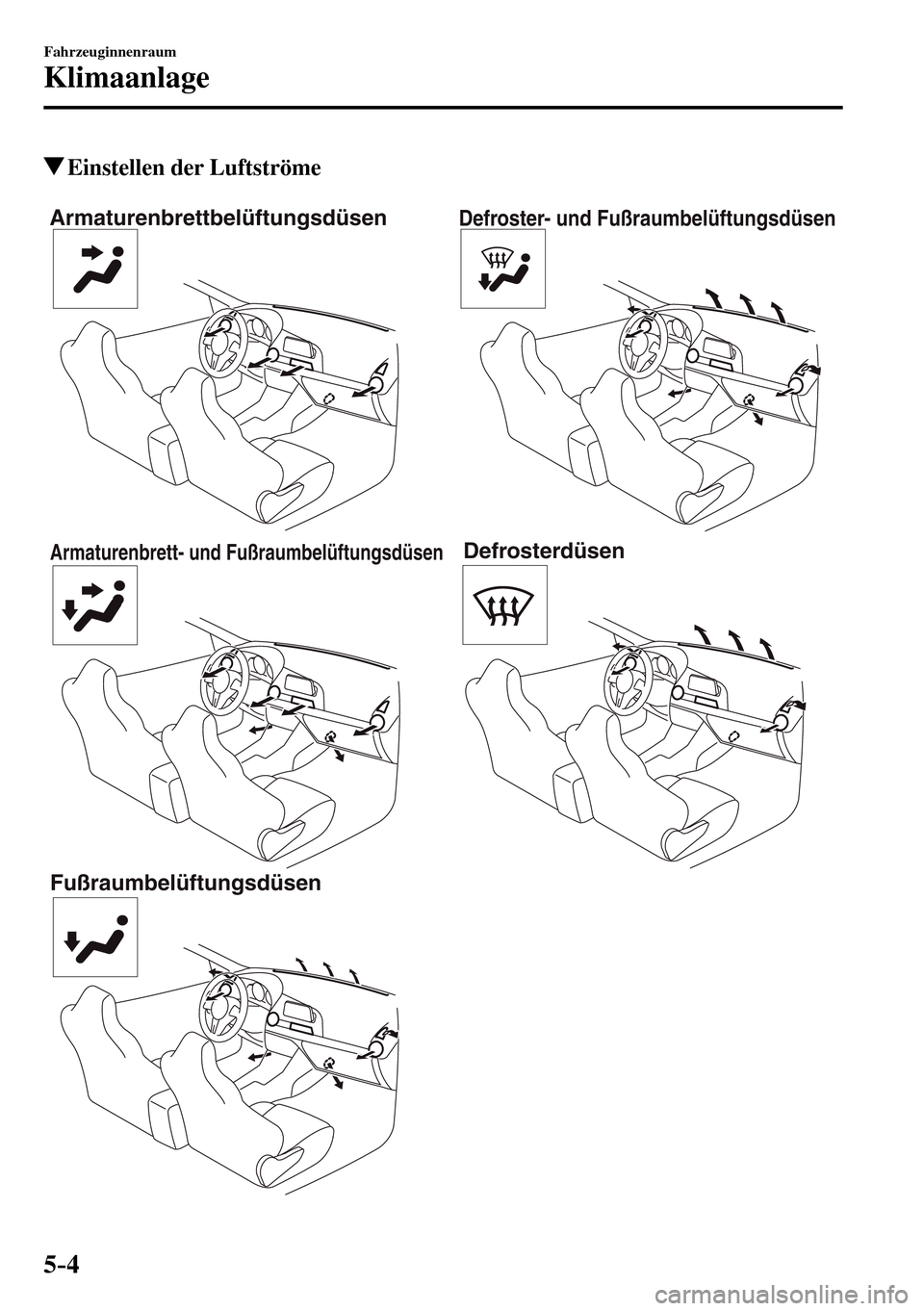

5–4
Fahrzeuginnenraum
Klimaanlage
Einstellen der Luftströme
Armaturenbrettbelüftungsdüsen
Armaturenbrett- und Fußraumbelüftungsdüsen
Fußraumbelüftungsdüsen
Defroster- und Fußraumbelüftungsdüsen
Defrosterdüsen

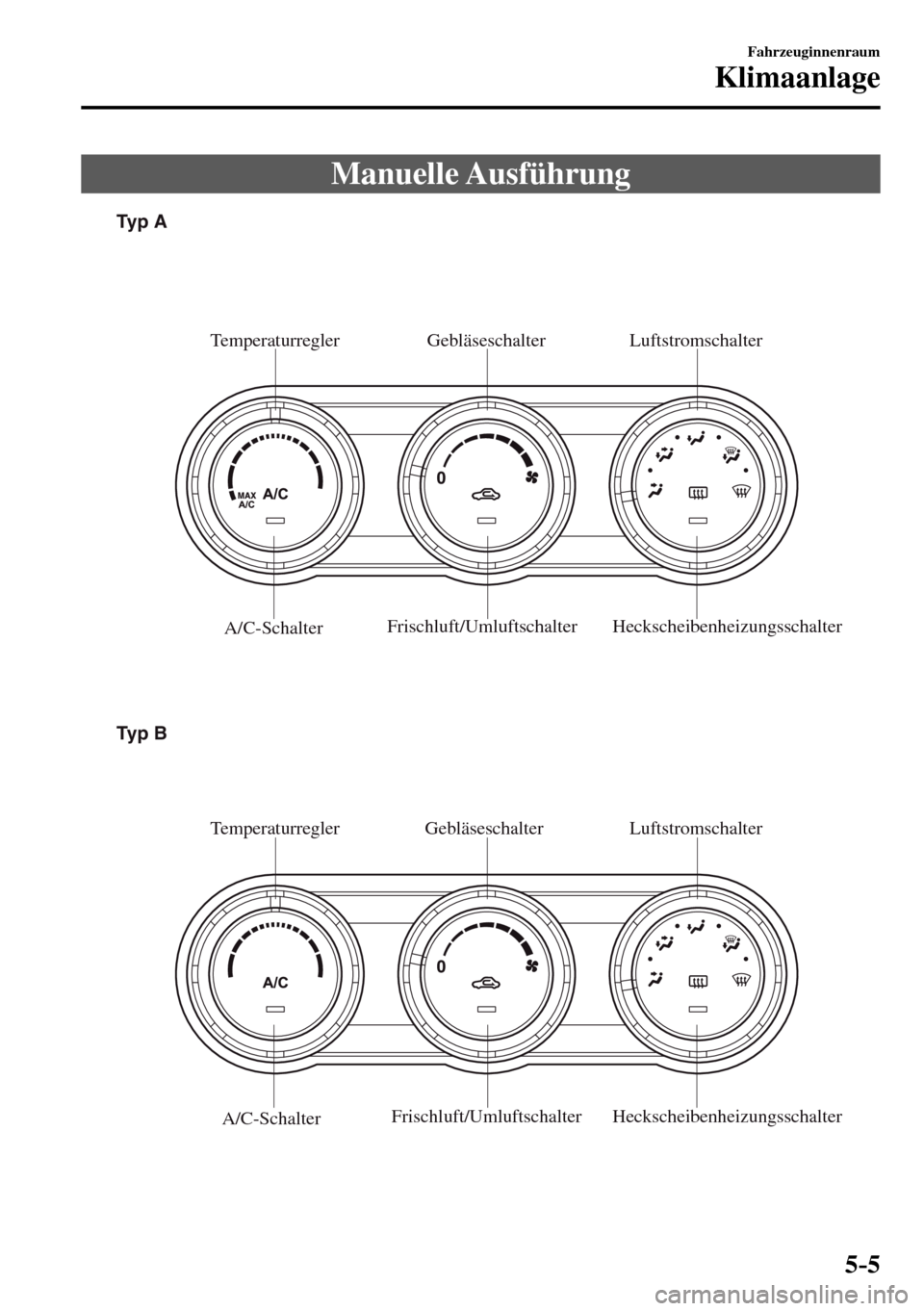

5–5
Fahrzeuginnenraum
Klimaanlage
Manuelle Ausführung
Heckscheibenheizungsschalter Frischluft/UmluftschalterGebläseschalter Temperaturregler
A/C-Schalter
Heckscheibenheizungsschalter Frischluft/Umluftschalter
A/C-SchalterLuftstromschalter
Gebläseschalter Temperaturregler Luftstromschalter Typ A
Typ B
