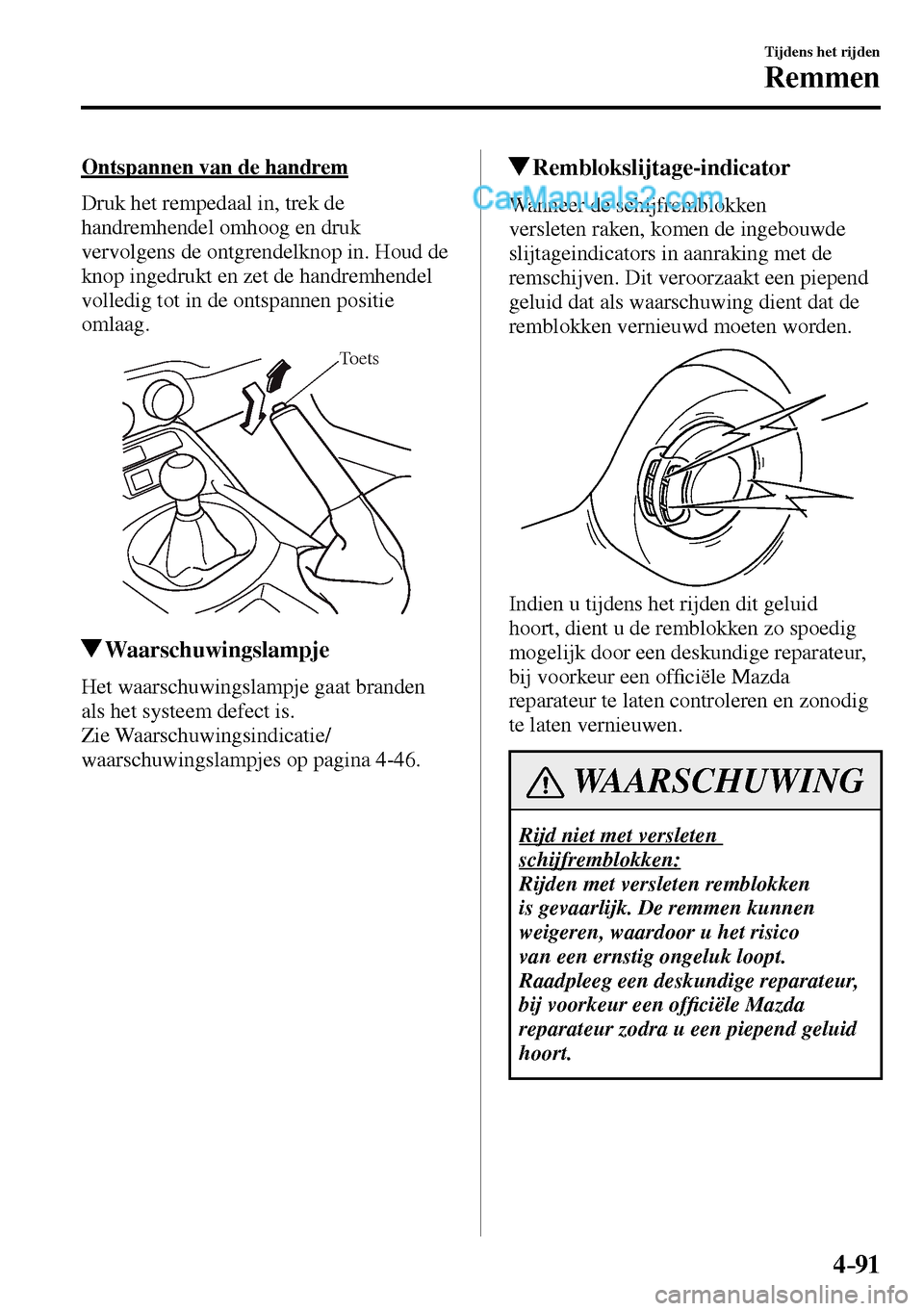

4–91
Tijdens het rijden
Remmen
Ontspannen van de handrem
Druk het rempedaal in, trek de
handremhendel omhoog en druk
vervolgens de ontgrendelknop in. Houd de
knop ingedrukt en zet de handremhendel
volledig tot in de ontspannen positie
omlaag.
Toets
Waarschuwingslampje
Het waarschuwingslampje gaat branden
als het systeem defect is.
Zie Waarschuwingsindicatie/
waarschuwingslampjes op pagina 4-46.
Remblokslijtage-indicator
Wanneer de schijfremblokken
versleten raken, komen de ingebouwde
slijtageindicators in aanraking met de
remschijven. Dit veroorzaakt een piepend
geluid dat als waarschuwing dient dat de
remblokken vernieuwd moeten worden.
Indien u tijdens het rijden dit geluid
hoort, dient u de remblokken zo spoedig
mogelijk door een deskundige reparateur,
bij voorkeur een of¿ ciële Mazda
reparateur te laten controleren en zonodig
te laten vernieuwen.
WAARSCHUWING
Rijd niet met versleten
schijfremblokken:
Rijden met versleten remblokken
is gevaarlijk. De remmen kunnen
weigeren, waardoor u het risico
van een ernstig ongeluk loopt.
Raadpleeg een deskundige reparateur,
bij voorkeur een of¿ ciële Mazda
reparateur zodra u een piepend geluid
hoort.

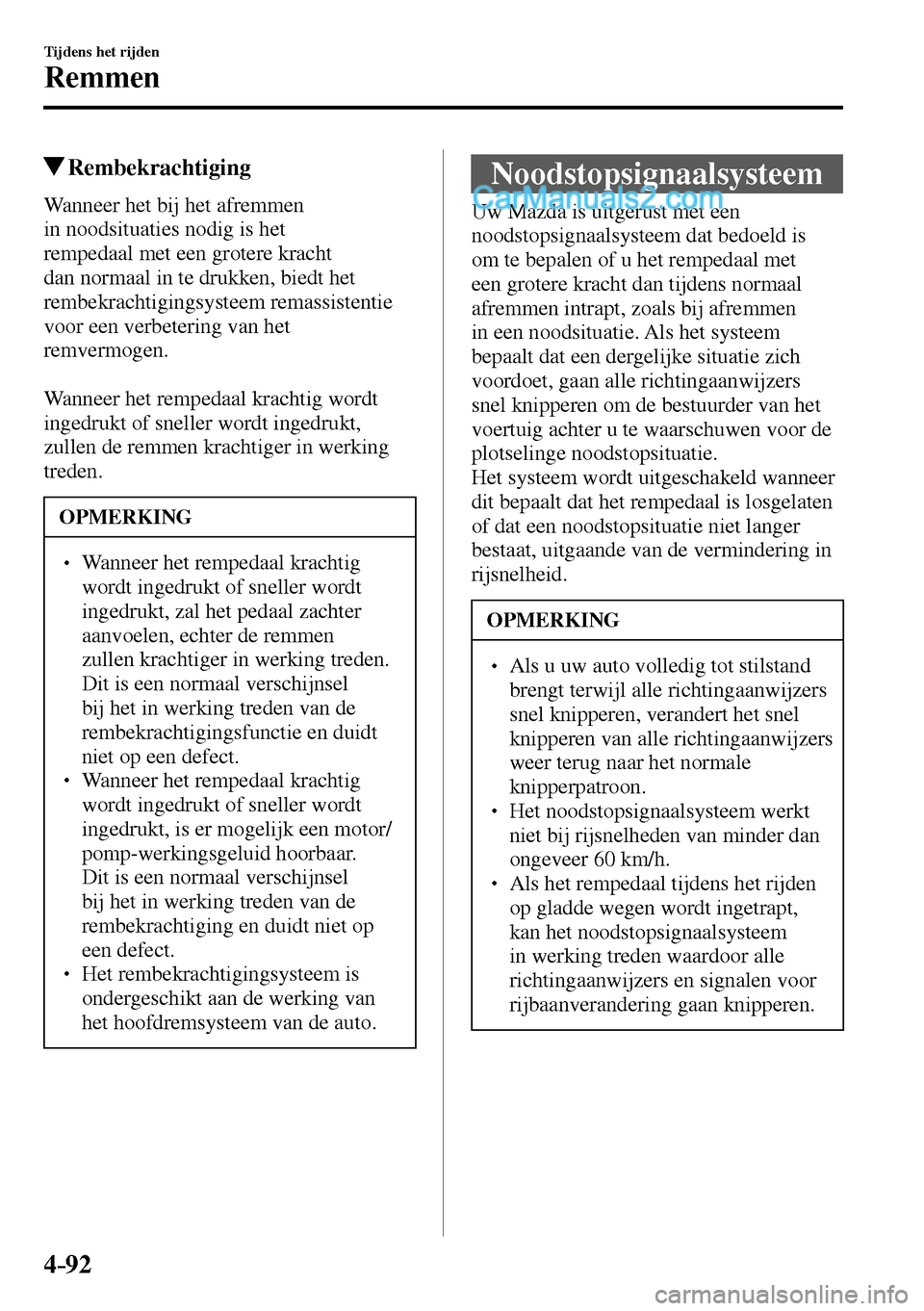

4–92
Tijdens het rijden
Remmen
Rembekrachtiging
Wanneer het bij het afremmen
in noodsituaties nodig is het
rempedaal met een grotere kracht
dan normaal in te drukken, biedt het
rembekrachtigingsysteem remassistentie
voor een verbetering van het
remvermogen.
Wanneer het rempedaal krachtig wordt
ingedrukt of sneller wordt ingedrukt,
zullen de remmen krachtiger in werking
treden.
OPMERKING
  Wanneer het rempedaal krachtig
wordt ingedrukt of sneller wordt
ingedrukt, zal het pedaal zachter
aanvoelen, echter de remmen
zullen krachtiger in werking treden.
Dit is een normaal verschijnsel
bij het in werking treden van de
rembekrachtigingsfunctie en duidt
niet op een defect.
  Wanneer het rempedaal krachtig
wordt ingedrukt of sneller wordt
ingedrukt, is er mogelijk een motor/
pomp-werkingsgeluid hoorbaar.
Dit is een normaal verschijnsel
bij het in werking treden van de
rembekrachtiging en duidt niet op
een defect.
  Het rembekrachtigingsysteem is
ondergeschikt aan de werking van
het hoofdremsysteem van de auto.
Noodstopsignaalsysteem
Uw Mazda is uitgerust met een
noodstopsignaalsysteem dat bedoeld is
om te bepalen of u het rempedaal met
een grotere kracht dan tijdens normaal
afremmen intrapt, zoals bij afremmen
in een noodsituatie. Als het systeem
bepaalt dat een dergelijke situatie zich
voordoet, gaan alle richtingaanwijzers
snel knipperen om de bestuurder van het
voertuig achter u te waarschuwen voor de
plotselinge noodstopsituatie.
Het systeem wordt uitgeschakeld wanneer
dit bepaalt dat het rempedaal is losgelaten
of dat een noodstopsituatie niet langer
bestaat, uitgaande van de vermindering in
rijsnelheid.
OPMERKING
  Als u uw auto volledig tot stilstand
brengt terwijl alle richtingaanwijzers
snel knipperen, verandert het snel
knipperen van alle richtingaanwijzers
weer terug naar het normale
knipperpatroon.
  Het noodstopsignaalsysteem werkt
niet bij rijsnelheden van minder dan
ongeveer 60 km/h.
  Als het rempedaal tijdens het rijden
op gladde wegen wordt ingetrapt,
kan het noodstopsignaalsysteem
in werking treden waardoor alle
richtingaanwijzers en signalen voor
rijbaanverandering gaan knipperen.

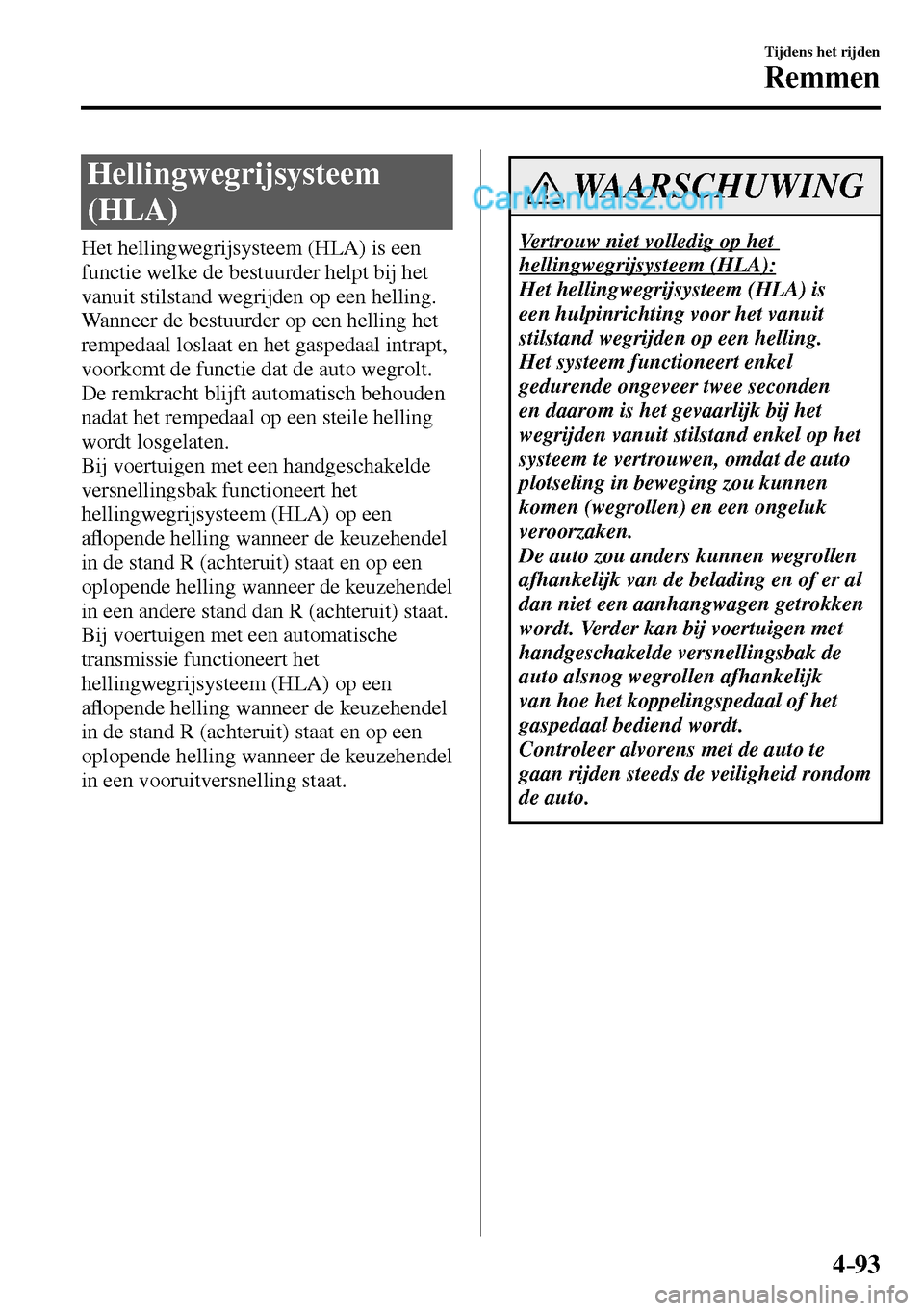

4–93
Tijdens het rijden
Remmen
Hellingwegrijsysteem
(HLA)
Het hellingwegrijsysteem (HLA) is een
functie welke de bestuurder helpt bij het
vanuit stilstand wegrijden op een helling.
Wanneer de bestuurder op een helling het
rempedaal loslaat en het gaspedaal intrapt,
voorkomt de functie dat de auto wegrolt.
De remkracht blijft automatisch behouden
nadat het rempedaal op een steile helling
wordt losgelaten.
Bij voertuigen met een handgeschakelde
versnellingsbak functioneert het
hellingwegrijsysteem (HLA) op een
aÀ opende helling wanneer de keuzehendel
in de stand R (achteruit) staat en op een
oplopende helling wanneer de keuzehendel
in een andere stand dan R (achteruit) staat.
Bij voertuigen met een automatische
transmissie functioneert het
hellingwegrijsysteem (HLA) op een
aÀ opende helling wanneer de keuzehendel
in de stand R (achteruit) staat en op een
oplopende helling wanneer de keuzehendel
in een vooruitversnelling staat.
WAARSCHUWING
Vertrouw niet volledig op het
hellingwegrijsysteem (HLA):
Het hellingwegrijsysteem (HLA) is
een hulpinrichting voor het vanuit
stilstand wegrijden op een helling.
Het systeem functioneert enkel
gedurende ongeveer twee seconden
en daarom is het gevaarlijk bij het
wegrijden vanuit stilstand enkel op het
systeem te vertrouwen, omdat de auto
plotseling in beweging zou kunnen
komen (wegrollen) en een ongeluk
veroorzaken.
De auto zou anders kunnen wegrollen
afhankelijk van de belading en of er al
dan niet een aanhangwagen getrokken
wordt. Verder kan bij voertuigen met
handgeschakelde versnellingsbak de
auto alsnog wegrollen afhankelijk
van hoe het koppelingspedaal of het
gaspedaal bediend wordt.
Controleer alvorens met de auto te
gaan rijden steeds de veiligheid rondom
de auto.

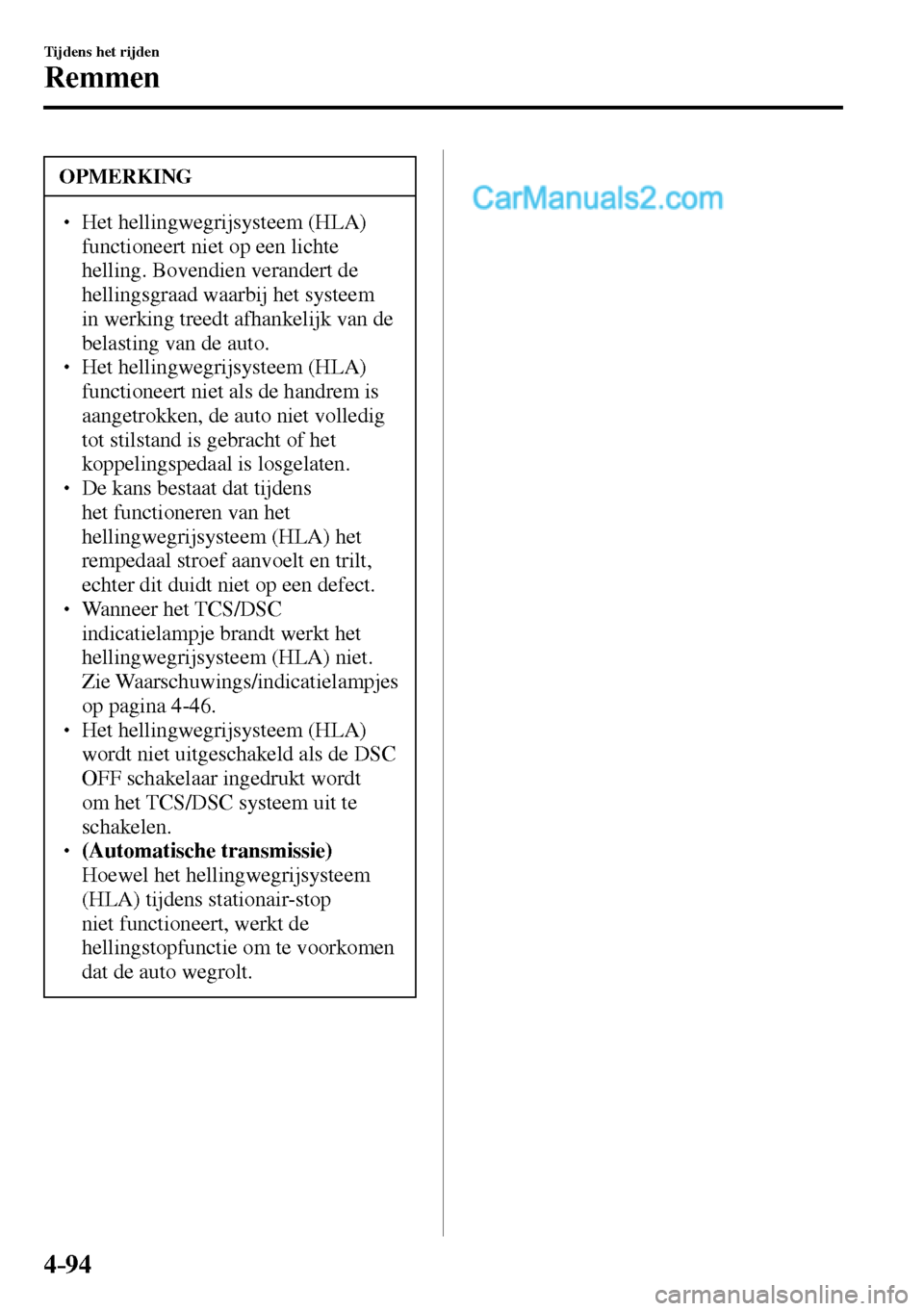

4–94
Tijdens het rijden
Remmen
OPMERKING
  Het hellingwegrijsysteem (HLA)
functioneert niet op een lichte
helling. Bovendien verandert de
hellingsgraad waarbij het systeem
in werking treedt afhankelijk van de
belasting van de auto.
  Het hellingwegrijsysteem (HLA)
functioneert niet als de handrem is
aangetrokken, de auto niet volledig
tot stilstand is gebracht of het
koppelingspedaal is losgelaten.
  De kans bestaat dat tijdens
het functioneren van het
hellingwegrijsysteem (HLA) het
rempedaal stroef aanvoelt en trilt,
echter dit duidt niet op een defect.
  Wanneer het TCS/DSC
indicatielampje brandt werkt het
hellingwegrijsysteem (HLA) niet.
 Zie Waarschuwings/indicatielampjes
op pagina 4-46 .

 Het hellingwegrijsysteem (HLA)
wordt niet uitgeschakeld als de DSC
OFF schakelaar ingedrukt wordt
om het TCS/DSC systeem uit te
schakelen.
 (Automatische transmissie) Hoewel het hellingwegrijsysteem
(HLA) tijdens stationair-stop
niet functioneert, werkt de
hellingstopfunctie om te voorkomen
dat de auto wegrolt.


4–95
Tijdens het rijden
ABS/TCS/DSC
Anti-blokkeer remsysteem
(ABS)
De besturingseenheid van het ABS
systeem houdt de snelheid van elk wiel
voortdurend in het oog. Zodra een van de
wielen op het punt staat te blokkeren, zorgt
het ABS systeem er voor dat de remkracht
op het betreffende wiel automatisch met
korte tussenpozen onderbroken wordt.
Het is mogelijk dat de bestuurder dan een
lichte trilling in het rempedaal voelt en een
kloppend geluid in het remsysteem hoort.
Dit is de normale werking van het ABS
systeem. Blijf het rempedaal ingetrapt
houden zonder de remmen te pompen.
Het waarschuwingslampje gaat branden
als het systeem defect is.
Zie Waarschuwingsindicatie/
waarschuwingslampjes op pagina 4-46 .
WAARSCHUWING
Het ABS systeem kan niet beschouwd
worden als remedie voor onveilige
rijtechnieken:
Het ABS systeem biedt geen vrijwaring
tegen onveilig of roekeloos rijgedrag,
buitensporig hoge snelheden, het te
dicht achter een ander voertuig rijden,
rijden op ijs en sneeuw of aquaplaning
(tengevolge van een laag water op het
wegdek wordt de wrijvingskracht van
de banden verminderd). Ongelukken
blijven dan nog steeds mogelijk.
OPMERKING
  Houd er rekening mee dat de
remafstand langer is op wegen met
een losse bovenlaag, (zoals sneeuw
of grind) welke zich vaak boven
op het verharde wegdek bevindt.
Onder dergelijke omstandigheden
kan het voorkomen dat een auto
met een conventioneel remsysteem
sneller tot stilstand komt omdat bij
het slippen van de wielen een laag
los materiaal door de banden als een
blok opgestuwd wordt.
  Bij het starten van de motor of
onmiddellijk na het wegrijden met de
auto kan het werkingsgeluid van het
ABS systeem hoorbaar zijn, dit duidt
echter niet op een defect.


4–96
Tijdens het rijden
ABS/TCS/DSC
Anti-wielspin regeling
(TCS)
De anti-wielspin regeling (TCS) zorgt
via regeling van het motorkoppel en
de remmen voor een verhoging van de
aandrijfkracht en een verbetering van
de veiligheid. Wanneer door het TCS
systeem het doorspinnen van een van de
aangedreven wielen wordt geregistreerd,
wordt het motorkoppel verminderd om
verlies van aandrijfkracht te voorkomen.
Dit betekent dat op een glad wegdek de
motor automatisch wordt afgesteld voor
het leveren van de optimale aandrijfkracht
voor de aangedreven wielen, om
doorspinnen en verlies van aandrijfkracht
te beperken.
Het waarschuwingslampje gaat branden
als het systeem defect is.
Zie Waarschuwingsindicatie/
waarschuwingslampjes op pagina 4-46 .
WAARSCHUWING
De anti-wielspin regeling (TCS) kan
dus niet beschouwd worden als remedie
voor onveilige rijtechnieken:
De anti-wielspin regeling (TCS) biedt
geen vrijwaring tegen onveilig of
roekeloos rijgedrag, buitensporig hoge
snelheden, het te dicht achter een
ander voertuig rijden of aquaplaning
(tengevolge van een laag water op het
wegdek wordt de wrijvingskracht van
de banden verminderd). Ongelukken
blijven dan nog steeds mogelijk.
Gebruik winterbanden of
sneeuwkettingen en rijd met
verminderde snelheid wanneer wegen
met sneeuw en/of ijs overdekt zijn:
Rijden zonder de juiste
aandrijfkrachthulpmiddelen op wegen
die met sneeuw en/of ijs overdekt zijn
is gevaarlijk. De anti-wielspin regeling
(TCS) alleen kan geen voldoende
aandrijfkracht leveren en ongelukken
blijven dan nog steeds mogelijk.
OPMERKING
Voor het uitschakelen van de TCS, op de
DSC OFF schakelaar drukken (pagina
4-99 ).


4–97
Tijdens het rijden
ABS/TCS/DSC
TCS/DSC indicatielampje
Dit indicatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt. Als het TCS
of DSC systeem in werking is, gaat het
indicatielampje knipperen.
Als het lampje blijft branden, is er
mogelijk een defect in het TCS, DSC of
het rembekrachtigingsysteem en bestaat
de kans dat deze niet correct functioneren.
Breng uw auto naar een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda reparateur.
OPMERKING
  Afgezien van het knipperen van
het indicatielampje, is een licht
“afremmend” geluid van de motor
hoorbaar. Dit geeft aan dat het TCS/
DSC systeem juist werkt.
  Op gladde oppervlakken zoals verse
sneeuw, zal het onmogelijk zijn een
hoog toerental te bereiken wanneer
het TCS systeem is ingeschakeld.
Dynamische
stabiliteitsregeling (DSC)
De Dynamische Stabiliteitsregeling (DSC)
regelt automatisch het remvermogen
en het motorkoppel in samenhang met
systemen zoals ABS en TCS voor de
regeling van de zijslip tijdens het rijden
op een glad wegdek of bij het maken van
plotselinge uitwijkingsmanoeuvres voor
een verbetering van de veiligheid.
Zie ABS (pagina 4-95 ) en TCS (pagina
4-96 ).
De DSC regeling functioneert bij
snelheden hoger dan 20 km/h.
Het waarschuwingslampje gaat branden
als het systeem defect is.
Zie Waarschuwingsindicatie/
waarschuwingslampjes op pagina 4-46 .
WAARSCHUWING
De Dynamische stabiliteitsregeling mag
niet beschouwd worden als remedie
voor onveilige rijtechnieken:
De Dynamische Stabiliteitsregeling
(DSC) biedt geen vrijwaring tegen
onveilig of roekeloos rijgedrag,
buitensporig hoge snelheden,
bumperkleven (het te dicht achter een
ander voertuig rijden) en aquaplaning
(tengevolge van een laag water op het
wegdek wordt de wrijvingskracht van
de banden verminderd). Ongelukken
blijven dan nog steeds mogelijk.


4–98
Tijdens het rijden
ABS/TCS/DSC
OPGELET
  Wanneer de volgende punten niet
in acht worden genomen bestaat
de kans dat het DSC systeem niet
correct werkt:



 Gebruik banden van de juiste
maat die voor uw Mazda zijn
gespeci¿ ceerd op alle vier wielen.




 Gebruik banden van dezelfde
fabrikant, soort en pro¿ elpatroon
op alle vier wielen.



 Niet tezamen gebruiken met
versleten banden.

 Het is mogelijk dat het DSC systeem
niet correct functioneert wanneer
sneeuwkettingen worden gebruikt
of wanneer een noodreservewiel is
gemonteerd omdat de diameter van
de band verandert.
TCS/DSC indicatielampje
Dit indicatielampje blijft gedurende
enkele seconden branden wanneer het
contact op ON gezet wordt. Als het TCS
of DSC systeem in werking is, gaat het
indicatielampje knipperen.
Als het lampje blijft branden, is er
mogelijk een defect in het TCS, DSC of
het rembekrachtigingsysteem en bestaat
de kans dat deze niet correct functioneren.
Breng uw auto naar een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda reparateur.
DSC OFF indicatielampje
Dit indicatielampje blijft gedurende enkele
seconden branden wanneer het contact op
ON gezet wordt.
Dit lampje gaat ook branden wanneer
op de DSC OFF schakelaar wordt
gedrukt en het TCS/DSC systeem wordt
uitgeschakeld.
Zie de DSC OFF schakelaar op pagina
4-99 .
Als het lampje blijft branden wanneer
het TCS/DSC systeem niet wordt
uitgeschakeld, uw auto naar een
deskundige reparateur, bij voorkeur een
of¿ ciële Mazda reparateur brengen. Er is
mogelijk een defect in het DSC systeem.


4–99
Tijdens het rijden
ABS/TCS/DSC
DSC OFF schakelaar
Druk op de DSC OFF schakelaar om
het TCS/DSC systeem uit te schakelen.
Het DSC OFF indicatielampje in de
instrumentengroep gaat branden.
Druk nogmaals op de schakelaar om
het TCS/DSC systeem opnieuw in te
schakelen. Het DSC OFF indicatielampje
gaat uit.
OPMERKING
  Wanneer het DSC systeem is
ingeschakeld en u probeert de auto
vrij te krijgen wanneer deze vast
is komen te zitten, of wanneer u
probeert uit vers gevallen sneeuw
weg te rijden, zal het TCS systeem
(onderdeel van het DSC systeem)
geactiveerd worden. Door het
indrukken van het gaspedaal zal het
motorvermogen niet toenemen zodat
het moeilijk kan zijn de auto vrij te
krijgen. Schakel in dit geval het TCS/
DSC systeem uit.
  Als het TCS/DSC systeem
uitgeschakeld is wanneer de motor
wordt stopgezet, zal dit automatisch
geactiveerd worden wanneer het
contact op ON wordt gezet.
  Door het TCS/DSC systeem
ingeschakeld te laten wordt de beste
aandrijfkracht verkregen.
  Als de DSC OFF schakelaar
gedurende 10 seconden of langer
ingedrukt wordt gehouden, treedt
de defectbeveiligingsfunctie van de
DSC OFF schakelaar in werking en
wordt het DSC systeem automatisch
geactiveerd. Het DSC OFF
indicatielampje gaat uit zodra het
DSC systeem geactiveerd wordt.


4–10 0

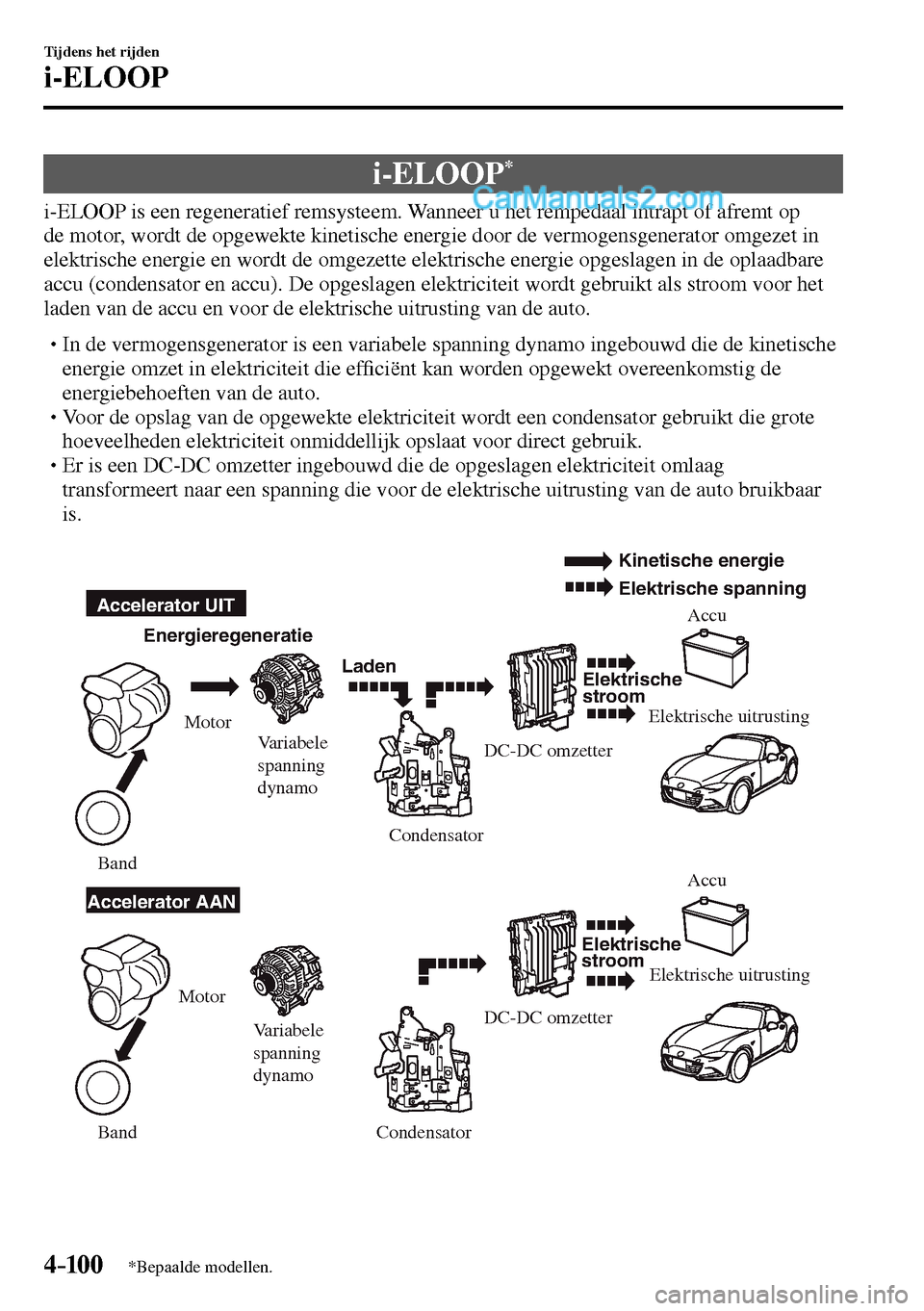

Tijdens het rijden
i-ELOOP
*Bepaalde modellen.
i-ELOOP *
i-ELOOP is een regeneratief remsysteem. Wanneer u het rempedaal intrapt of afremt op
de motor, wordt de opgewekte kinetische energie door de vermogensgenerator omgezet in
elektrische energie en wordt de omgezette elektrische energie opgeslagen in de oplaadbare
accu (condensator en accu). De opgeslagen elektriciteit wordt gebruikt als stroom voor het
laden van de accu en voor de elektrische uitrusting van de auto.



 In de vermogensgenerator is een variabele spanning dynamo ingebouwd die de kinetische
energie omzet in elektriciteit die ef¿ ciënt kan worden opgewekt overeenkomstig de
energiebehoeften van de auto.



 Voor de opslag van de opgewekte elektriciteit wordt een condensator gebruikt die grote
hoeveelheden elektriciteit onmiddellijk opslaat voor direct gebruik.



 Er is een DC-DC omzetter ingebouwd die de opgeslagen elektriciteit omlaag
transformeert naar een spanning die voor de elektrische uitrusting van de auto bruikbaar
is.
Elektrische uitrusting
Elektrische uitrusting
Accelerator UIT
Accelerator AANEnergieregeneratie
Laden Accu
Accu Elektrische
stroom
Elektrische
stroom Motor
Variabele
spanning
dynamo
Variabele
spanning
dynamo Motor
Band BandCondensator
CondensatorDC-DC omzetter
DC-DC omzetter
Kinetische energie
Elektrische spanning
