MAZDA MODEL MX-5 RF 2017 Handleiding (in Dutch)

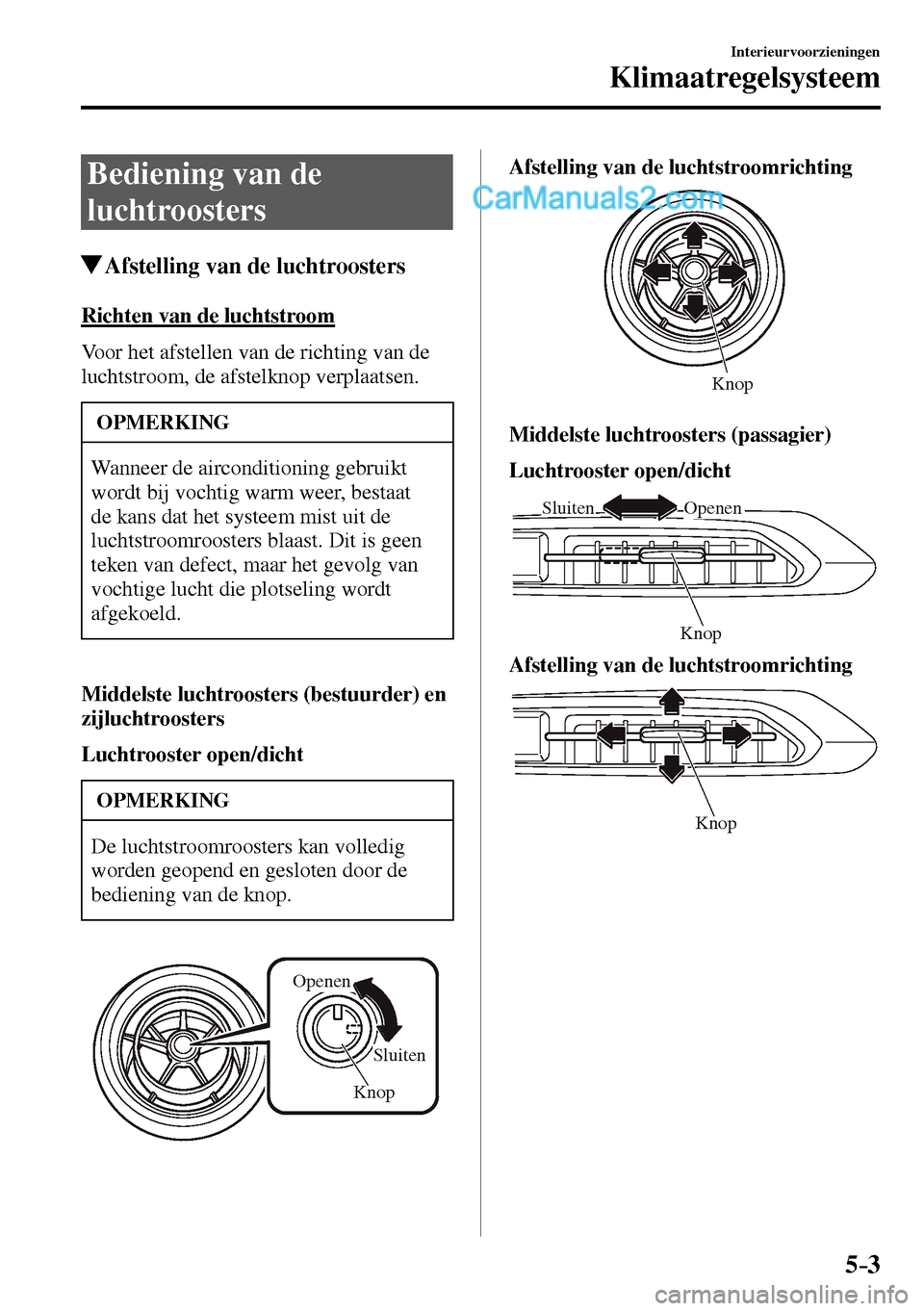

5–3
Interieurvoorzieningen
Klimaatregelsysteem
Bediening van de
luchtroosters
Afstelling van de luchtroosters
Richten van de luchtstroom
Voor het afstellen van de richting van de
luchtstroom, de afstelknop verplaatsen.
OPMERKING
Wanneer de airconditioning gebruikt
wordt bij vochtig warm weer, bestaat
de kans dat het systeem mist uit de
luchtstroomroosters blaast. Dit is geen
teken van defect, maar het gevolg van
vochtige lucht die plotseling wordt
afgekoeld.
Middelste luchtroosters (bestuurder) en
zijluchtroosters
Luchtrooster open/dicht
OPMERKING
De luchtstroomroosters kan volledig
worden geopend en gesloten door de
bediening van de knop.
Openen
Sluiten
Knop
Afstelling van de luchtstroomrichting
Knop
Middelste luchtroosters (passagier)
Luchtrooster open/dicht
OpenenSluiten
Knop
Afstelling van de luchtstroomrichting
Knop


5–4
Interieurvoorzieningen
Klimaatregelsysteem
Kiezen van de luchtstroomfunctie
Dashboardluchtroosters
Dashboard- en vloerluchtroosters
VloerluchtroostersOntwasemings- en vloerluchtroosters
Ontwasemingsluchtroosters


5–5
Interieurvoorzieningen
Klimaatregelsysteem
Handbediend type
Achterruitverwarmingsschakelaar
LuchtinlaatkeuzeschakelaarAanjagerregelknop
Temperatuurregelknop
A/C schakelaar
Achterruitverwarmingsschakelaar Luchtinlaatkeuzeschakelaar
A/C schakelaarFunctiekeuzeregelknop
Aanjagerregelknop Temperatuurregelknop Functiekeuzeregelknop Type A
Type B


5–6
Interieurvoorzieningen
Klimaatregelsysteem
Regelschakelaars
Temperatuurregelknop
Deze knop regelt de temperatuur. Draai
deze rechtsom voor verhoging van
temperatuur en linksom voor verlaging
van temperatuur.
OPMERKING
(Type A)
Wanneer de modus ingesteld is op
,
of in een stand er tussen in met de
aanjagerregelknop in een andere stand
dan 0 en de temperatuurregelknop in de
laagste stand, wordt de
luchtinlaatkeuzeschakelaar op de stand
voor gerecirculeerde lucht ingesteld en
wordt de airconditioning automatisch
ingeschakeld.
Als airconditioning niet gewenst is,
op de A/C schakelaar drukken om de
airconditioning uit te schakelen.
Aanjagerregelknop
Door middel van deze regelknop kunnen
vier verschillende aanjagersnelheden
gekozen worden.
De aanjager heeft zeven snelheden.
Functiekeuzeregelknop
Draai de functiekeuzeregelknop voor het
kiezen van de luchtstroomfunctie (pagina
5-4 ).
OPMERKING
  De functiekeuzeregelknop kan
ingesteld worden op de tussenstanden
(
) tussen elke modus. Stel de
regelknop in op een tussenstand als u
de luchtstroom tussen de twee
standen wilt verdelen.
  Wanneer bijvoorbeeld de
functiekeuzeregelknop in de
stand
tussen de standen
en staat, is de
luchtstroom vanaf de vloer minder
dan die van de
positie.
A/C schakelaar
Druk de A/C schakelaar in om de
airconditioning in te schakelen. Het
indicatielampje op de schakelaar gaat
branden, zodra de aanjagerregelknop
op een willekeurige stand behalve OFF
ingesteld wordt.
Druk voor het uitschakelen van de
airconditioning de schakelaar nogmaals in.
OPMERKING
Wanneer de buitentemperatuur in
de nabijheid komt van 0 °C, het
airconditioningsysteem niet gebruiken.
Luchtinlaatkeuzeschakelaar
Deze keuzeschakelaar regelt de aanvoer
van de lucht welke het interieur
binnenkomt.
De standen voor aanvoer van buitenlucht
of recirculerende lucht kunnen worden
gekozen. Druk op de schakelaar voor het
kiezen van de stand voor aanvoer van
buitenlucht of recirculerende lucht.


5–7
Interieurvoorzieningen
Klimaatregelsysteem
Stand voor gerecirculeerde lucht
(indicatielampje is aan)
De aanvoer van buitenlucht is afgesloten.
Gebruik deze stand bij het rijden door
tunnels, bij het rijden in druk verkeer
(plaatsen met hoge concentraties van
uitlaatgassen) of wanneer snelle koeling
gewenst is.
Stand voor aanvoer van buitenlucht
(indicatielampje is uit)
Buitenlucht wordt het interieur
binnengelaten. Gebruik deze stand voor
ventilatie of ontdooien van de voorruit.
WAARSCHUWING
Bij koud of regenachtig weer de
stand niet gebruiken:
Gebruik van de
stand bij koud of
regenachtig weer is gevaarlijk
aangezien dit het beslaan van de ruiten
veroorzaakt. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben.
Achterruitverwarmingsschakelaar
Druk voor het ontdooien van de achterruit
de achterruitverwarmingsschakelaar in.
Zie Achterruitverwarming op pagina
4-85.
Verwarming
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de luchtinlaatkeuzeschakelaar in
de stand voor aanvoer van buitenlucht
(indicatielampje is uit).
3. Zet de temperatuurregelknop in de
stand voor verwarmde lucht.
4. Stel de aanjagerregelknop in op de
gewenste snelheid.
5. Indien verwarming met ontvochtiging
gewenst is, de airconditioning
inschakelen.
OPMERKING
  Wanneer de voorruit beslaat, de
functiekeuzeregelknop in de stand
zetten.  Indien koelere lucht op
gezichtsniveau gewenst is, de
functiekeuzeregelknop in de stand
zetten en de temperatuurregelknop
afstellen zodat een optimaal comfort
gehandhaafd blijft.
  De lucht die naar de vloer stroomt
is warmer dan de lucht die naar het
gezicht gevoerd wordt (behalve
wanneer de temperatuurregelknop in
de hoogste of laagste stand gezet is).


5–8
Interieurvoorzieningen
Klimaatregelsysteem
Koeling (Met airconditioning)
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de temperatuurregelknop in de
stand voor koude lucht.
3. Stel de aanjagerregelknop in op de
gewenste snelheid.
4. Schakel de airconditioning is door het
indrukken van de A/C schakelaar.
5. Stel nadat het koelen is begonnen
de aanjagerregelknop en
temperatuurregelknop naar wens af
voor het handhaven van de meest
comfortabele temperatuur.
OPGELET
Als de airconditioning wordt
gebruikt tijdens het oprijden van
lange hellingen of in druk verkeer,
het waarschuwingslampje voor
motorkoelvloeistoftemperatuur in het
oog houden om te zien of dit oplicht of
knippert (pagina 4-46 ).
De airconditioning kan dan
oververhitting van de motor
veroorzaken. Schakel de airconditioning
uit, indien het waarschuwingslampje
oplicht of knippert (pagina 7-26).
OPMERKING
  Zet wanneer maximale koeling
gewenst is de temperatuurregelknop
in de laagste stand, zet de
luchtinlaatkeuzeschakelaar in
de stand voor gerecirculeerde
lucht en draai vervolgens de
aanjagerregelknop volledig rechtsom.
  Indien warmere lucht op vloerniveau
gewenst is, de functiekeuzeregelknop
in de
stand zetten en de
temperatuurregelknop afstellen zodat
een optimaal comfort gehandhaafd
blijft.
  De lucht die naar de vloer stroomt
is warmer dan de lucht die naar het
gezicht gevoerd wordt (behalve
wanneer de temperatuurregelknop in
de hoogste of laagste stand gezet is).
Ventilatie
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de luchtinlaatkeuzeschakelaar in
de stand voor aanvoer van buitenlucht
(indicatielampje is uit).
3. Zet de temperatuurregelknop in de
gewenste stand.
4. Stel de aanjagerregelknop in op de
gewenste snelheid.


5–9
Interieurvoorzieningen
Klimaatregelsysteem
Ontdooien en ontwasemen van de
voorruit
1. Zet de functiekeuzeregelknop in de
stand
.
2. Zet de temperatuurregelknop in de
gewenste stand.
3. Stel de aanjagerregelknop in op de
gewenste snelheid.
4. Indien verwarming met ontvochtiging
gewenst is, de airconditioning
inschakelen.
WAARSCHUWING
De voorruit niet ontwasemen met
behulp van de stand met de
temperatuurregelaar in de stand voor
koude lucht:
Gebruik van de stand
met de
temperatuurregelaar in de stand voor
koude lucht is gevaarlijk, aangezien dit
het beslaan van de voorruit kan
veroorzaken. Uw uitzicht wordt dan
belemmerd, hetgeen een ernstig
ongeluk tot gevolg kan hebben. Zet bij
gebruik van stand
de
temperatuurregelaar in de stand voor
hete of warme lucht.
OPMERKING
  Schakel voor maximale ontwaseming
de airconditioning in, zet de
temperatuurregelknop in de hoogste
stand en draai de aanjagerregelknop
volledig rechtsom.
  Indien warme lucht bij de
voetenruimte gewenst is, de
functiekeuzeregelknop in stand
zetten. (Type A) Wanneer de aanjagerregelknop op
ON staat en de
functiekeuzeregelknop in de stand
staat, wordt de stand voor aanvoer
van buitenlucht automatisch gekozen.
 (Type B) Wanneer de aanjagerregelknop op
ON staat en de
functiekeuzeregelknop in de stand
staat, wordt de stand voor aanvoer
van buitenlucht automatisch gekozen.
De luchtinlaatkeuzeschakelaar kan
niet veranderd worden naar de stand
voor gerecirculeerde lucht.


5–10
Interieurvoorzieningen
Klimaatregelsysteem
Ontvochtigen (Met
airconditioning)
Schakel de airconditioning bij koel
of koud weer in om de voorruit en de
zijruiten te helpen ontwasemen.
1. Zet de functiekeuzeregelknop in de
gewenste stand.
2. Zet de luchtinlaatkeuzeschakelaar in
de stand voor aanvoer van buitenlucht
(indicatielampje is uit).
3. Zet de temperatuurregelknop in de
gewenste stand.
4. Stel de aanjagerregelknop in op de
gewenste snelheid.
5. Schakel de airconditioning is door het
indrukken van de A/C schakelaar.
OPMERKING
Eén van de functies van de
airconditioning is ontvochtiging van
de lucht, en voor het gebruik van deze
functie hoeft de temperatuur niet op
koud ingesteld te worden. Dus stel de
temperatuurregelknop in op de gewenste
stand (warm of koud) en schakel de
airconditioning in wanneer u de lucht in
het interieur wenst te ontvochtigen.


5–11
Interieurvoorzieningen
Klimaatregelsysteem
Volautomatisch type
Achterruitverwarmingsschakelaar LuchtinlaatkeuzeschakelaarAanjagerregelknop
Temperatuurregelknop
A/C schakelaar
Achterruitverwarmingsschakelaar Luchtinlaatkeuzeschakelaar A/C schakelaarFunctiekeuzeregelknop
Aanjagerregelknop Temperatuurregelknop Functiekeuzeregelknop Type A
Type B


5–12
Interieurvoorzieningen
Klimaatregelsysteem
Regelschakelaars
Temperatuurregelknop
Deze knop regelt de temperatuur. Draai
deze rechtsom voor verhoging van
temperatuur en linksom voor verlaging
van temperatuur.
Aanjagerregelknop
De aanjager heeft zeven snelheden.
AUTO stand
De hoeveelheid luchtstroom wordt
automatisch geregeld overeenkomstig de
ingestelde temperatuur.
Behalve AUTO stand
De hoeveelheid luchtstroom kan afgesteld
worden op het gewenste niveau door de
regelknop te draaien.
0 positie
Zet de regelknop op 0 om het systeem uit
te schakelen.
Functiekeuzeregelknop
Draai de functiekeuzeregelknop voor het
kiezen van de luchtstroomfunctie (pagina
5-4 ).
AUTO stand
De luchtstroomfunctie wordt automatisch
op de gekozen temperatuur afgesteld.
Behalve AUTO stand
De stand voor de gewenste luchtstroom
kan worden gekozen door het draaien van
de regelknop.
OPMERKING
  Wanneer de luchtstroomfunctie
ingesteld is op stand
en de
temperatuurregelknop ingesteld is op
een gematigde temperatuur, wordt
verwarmde lucht naar de
voetenruimte gevoerd en komt er
lucht van een in vergelijking lagere
temperatuur door de middelste, linker
en rechter luchtuitlaatroosters naar
buiten.
  Wanneer de aanjagerregelknop op
ON staat en de
functiekeuzeregelknop in de stand
staat, wordt de airconditioning
automatisch ingeschakeld en wordt
de stand voor aanvoer van
buitenlucht automatisch gekozen om
de voorruit te ontwasemen.
A/C schakelaar
De airconditioning (koeling/ontvochtiging
functies) kan in- of uitgeschakeld worden
door het indrukken van de schakelaar
terwijl de aanjagerregelknop in een andere
stand dan 0 staat.
Wanneer de airconditioning in werking is
gaat het indicatielampje branden.
OPMERKING
Wanneer de buitentemperatuur in
de nabijheid komt van 0 °C, het
airconditioningsysteem niet gebruiken.
