MAZDA MODEL MX-5 RF 2017 Instrukcja Obsługi (in Polish)

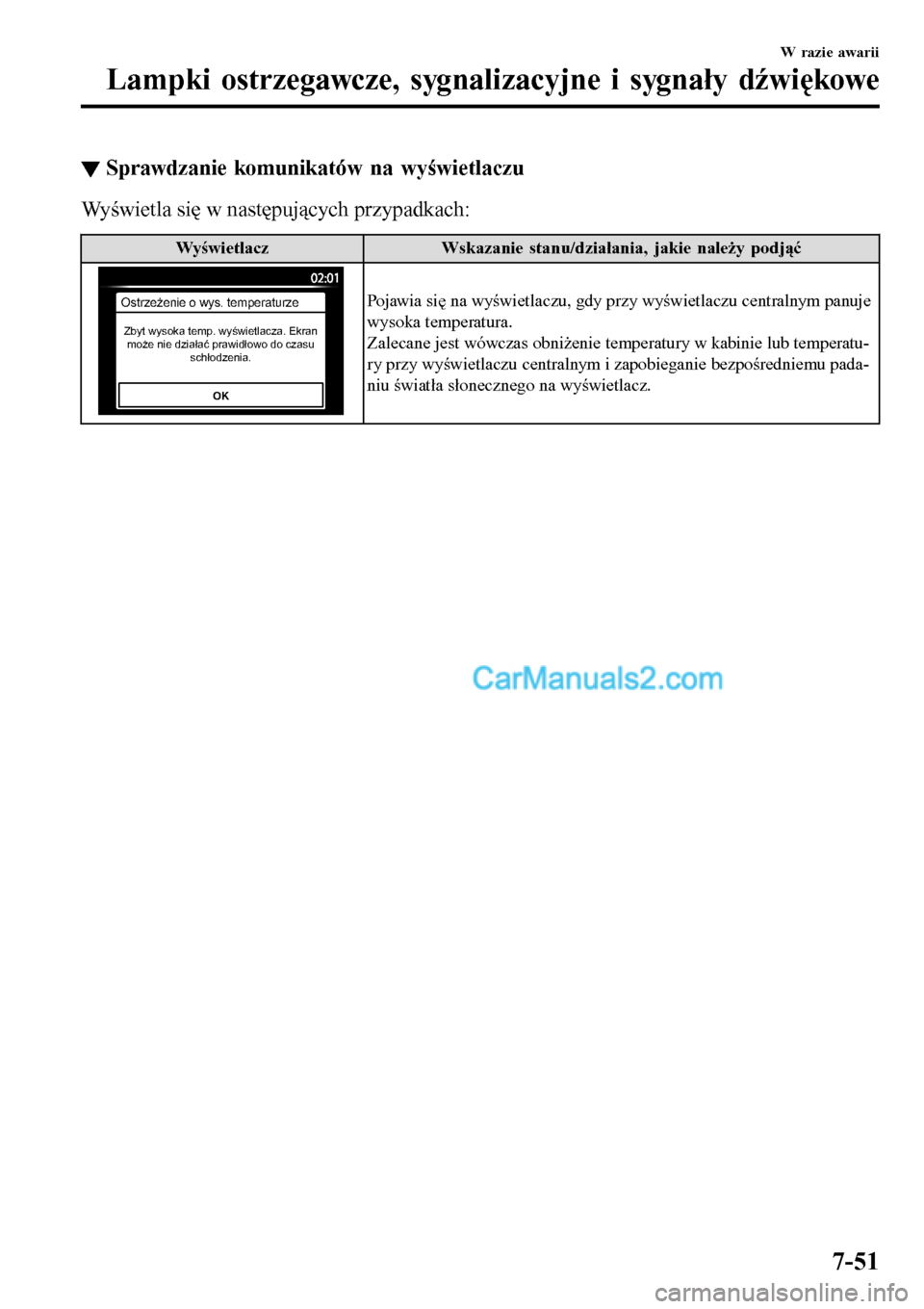

▼Sprawdzanie komunikatów na wyświetlaczu
Wyświetla się w następujących przypadkach:
Wyświetlacz Wskazanie stanu/działania, jakie należy podjąć
OK
Zbyt wysoka temp. wyświetlacza. Ekran
może nie działać prawidłowo do czasu
schłodzenia.
Ostrzeżenie o wys. temperaturzePojawia się na wyświetlaczu, gdy przy wyświetlaczu centralnym panuje
wysoka temperatura.
Zalecane jest wówczas obniżenie temperatury w kabinie lub temperatu-
ry przy wyświetlaczu centralnym i zapobieganie bezpośredniemu pada-
niu światła słonecznego na wyświetlacz.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-51

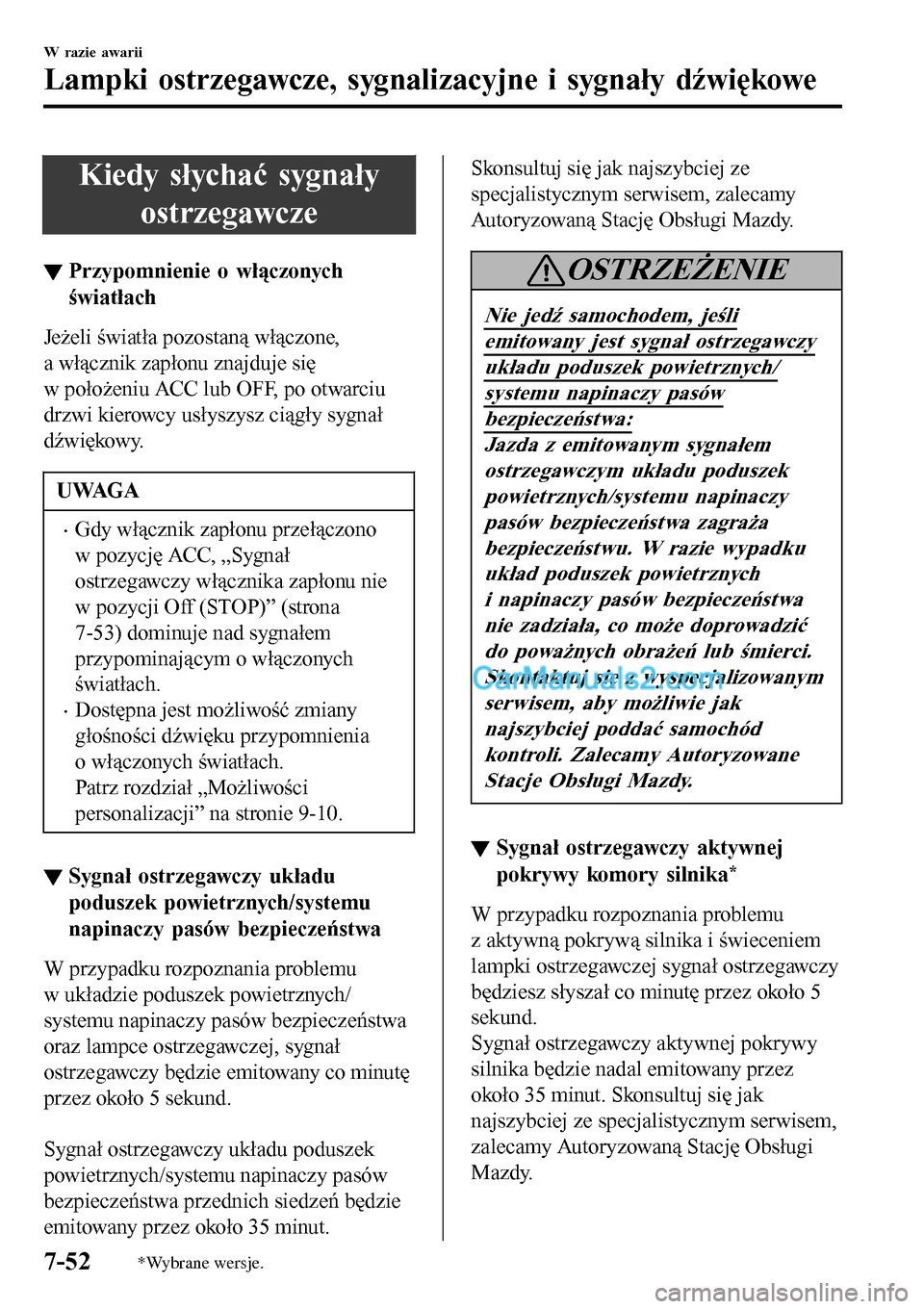

Kiedy słychać sygnały
ostrzegawcze
▼Przypomnienie o w

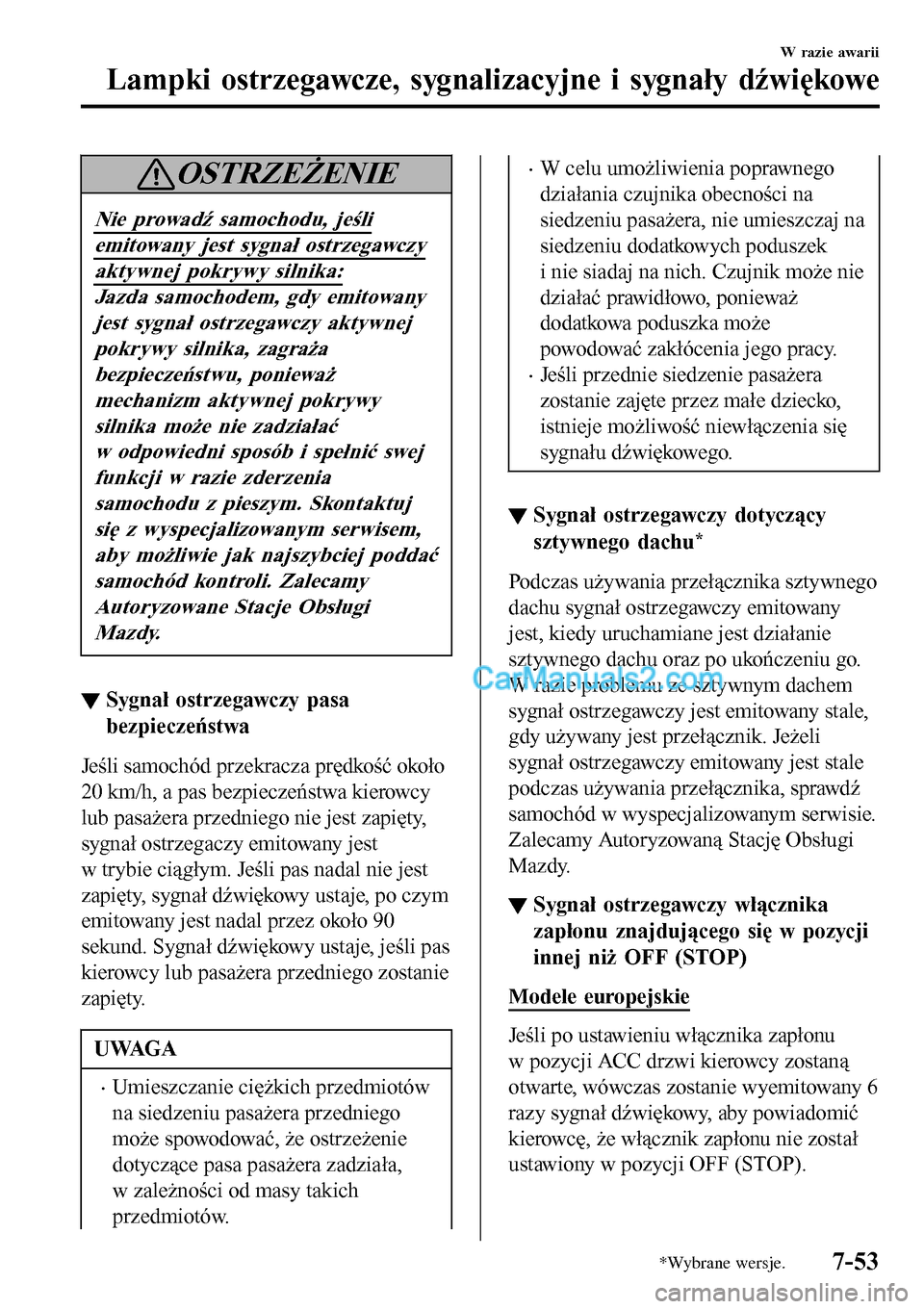

OSTRZEŻENIE
Nie prowadź samochodu, jeśli
emitowany jest sygnał ostrzegawczy
aktywnej pokrywy silnika:
Jazda samochodem, gdy emitowany
jest sygnał ostrzegawczy aktywnej
pokrywy silnika, zagraża
bezpieczeństwu, ponieważ
mechanizm aktywnej pokrywy
silnika może nie zadziałać
w odpowiedni sposób i spełnić swej
funkcji w razie zderzenia
samochodu z pieszym. Skontaktuj
się z wyspecjalizowanym serwisem,
aby możliwie jak najszybciej poddać
samochód kontroli. Zalecamy
Autoryzowane Stacje Obsługi
Mazdy.
▼Sygna

W takim stanie system zdalnego
otwierania nie będzie działał, samochód
nie zostanie zablokowany, a akumulator
może zostać rozładowany.
Modele spoza Europy
Jeśli po ustawieniu włącznika zapłonu
w pozycji ACC drzwi kierowcy zostaną
otwarte, wówczas zostanie wyemitowany
ciągły sygnał dźwiękowy, aby powiadomić
kierowcę, że włącznik zapłonu nie został
ustawiony w pozycji OFF (STOP).

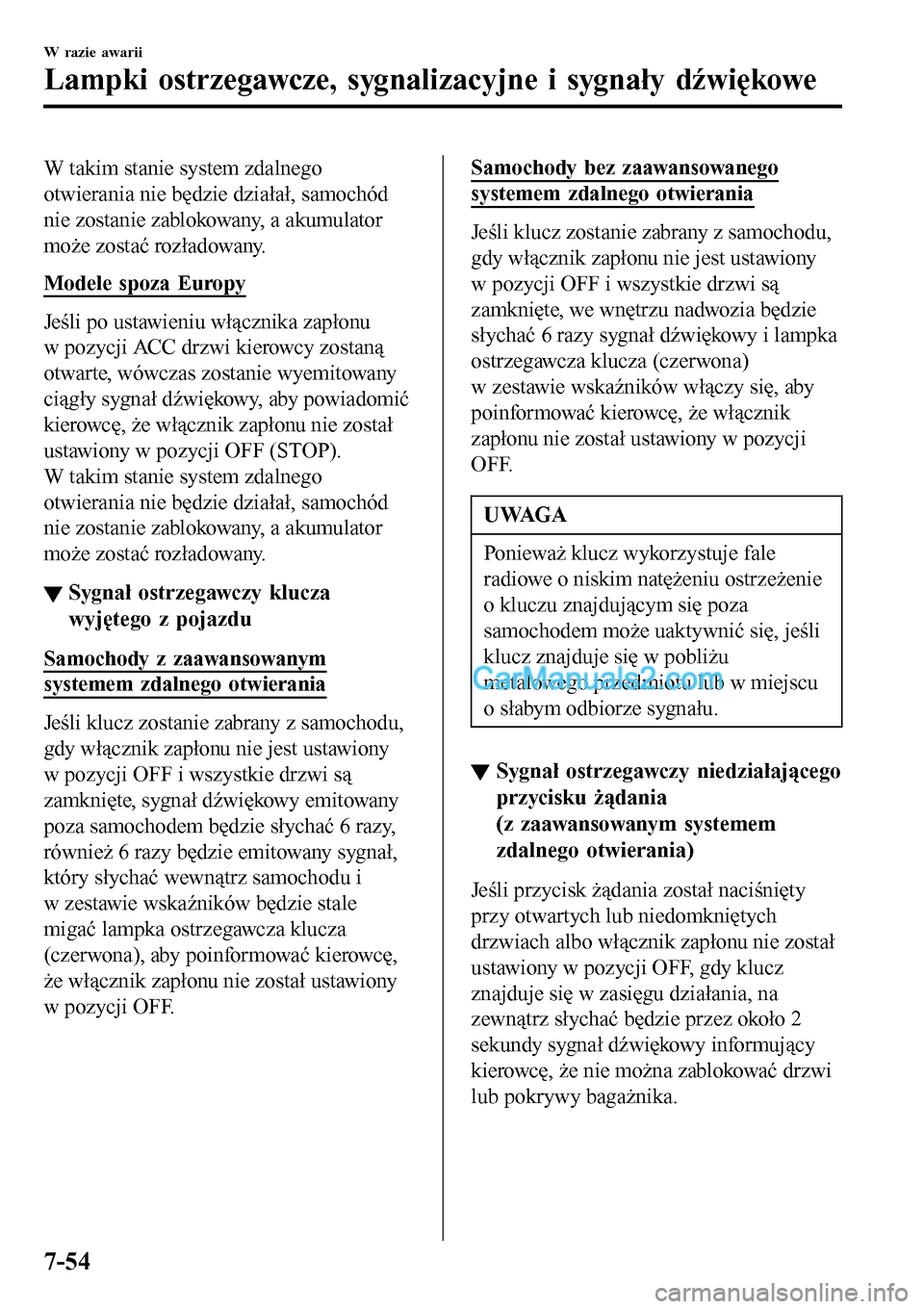

W takim stanie system zdalnego
otwierania nie będzie działał, samochód
nie zostanie zablokowany, a akumulator
może zostać rozładowany.
▼Sygnał ostrzegawczy klucza
wyjętego z pojazdu
Samochody z zaawansowanym
systemem zdalnego otwierania
Jeśli klucz zostanie zabrany z samochodu,
gdy włącznik zapłonu nie jest ustawiony
w pozycji OFF i wszystkie drzwi są
zamknięte, sygnał dźwiękowy emitowany
poza samochodem będzie słychać 6 razy,
również 6 razy będzie emitowany sygnał,
który słychać wewnątrz samochodu i
w zestawie wskaźników będzie stale
migać lampka ostrzegawcza klucza
(czerwona), aby poinformować kierowcę,
że włącznik zapłonu nie został ustawiony
w pozycji OFF.
Samochody bez zaawansowanego
systemem zdalnego otwierania
Jeśli klucz zostanie zabrany z samochodu,
gdy włącznik zapłonu nie jest ustawiony
w pozycji OFF i wszystkie drzwi są
zamknięte, we wnętrzu nadwozia będzie
słychać 6 razy sygnał dźwiękowy i lampka
ostrzegawcza klucza (czerwona)
w zestawie wskaźników włączy się, aby
poinformować kierowcę, że włącznik
zapłonu nie został ustawiony w pozycji
OFF.
UWAGA
Ponieważ klucz wykorzystuje fale
radiowe o niskim natężeniu ostrzeżenie
o kluczu znajdującym się poza
samochodem może uaktywnić się, jeśli
klucz znajduje się w pobliżu
metalowego przedmiotu lub w miejscu
o słabym odbiorze sygnału.
▼Sygnał ostrzegawczy niedziałającego
przycisku żądania
(z zaawansowanym systemem
zdalnego otwierania)
Jeśli przycisk żądania został naciśnięty
przy otwartych lub niedomkniętych
drzwiach albo włącznik zapłonu nie został
ustawiony w pozycji OFF, gdy klucz
znajduje się w zasięgu działania, na
zewnątrz słychać będzie przez około 2
sekundy sygnał dźwiękowy informujący
kierowcę, że nie można zablokować drzwi
lub pokrywy bagażnika.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-54

▼Sygnał ostrzegawczy klucza
pozostawionego w bagażniku
(z zaawansowanym systemem
zdalnego otwierania)
Gdy klucz pozostanie w bagażniku przy
zablokowanych wszystkich drzwiach
i pokrywie bagażnika, sygnał dźwiękowy
będzie emitowany na zewnątrz przez około
10 sekund, aby przypomnieć kierowcy, że
klucz pozostał w bagażniku. W takiej
sytuacji należy zabrać klucz, naciskając
przycisk elektrycznego otwierania
bagażnika i otwierając pokrywę. Klucz
wyjęty z bagażnika może nie działać,
ponieważ jego funkcje zostały
tymczasowo wstrzymane. Aby przywrócić
działanie klucza, wykonaj stosowną
procedurę (strona 3-8).
▼Sygnał ostrzegawczy klucza
pozostawionego w samochodzie
(z zaawansowanym systemem
zdalnego otwierania)
Jeśli wszystkie drzwi i pokrywa bagażnika
zostały zablokowane przy użyciu innego
klucza, podczas gdy klucz pozostał we
wnętrzu samochodu, poza samochodem
będzie emitowany sygnał dźwiękowy
przez około 10 sekund, aby poinformować
kierowcę, że w samochodzie znajduje się
klucz. W takiej sytuacji klucz można
zabrać, otwierając drzwi. Klucz wyjęty
z samochodu przy zastosowaniu tej
metody może nie działać, ponieważ jego
funkcje zostały tymczasowo wstrzymane.
Aby przywrócić działanie klucza, wykonaj
stosowną procedurę (strona 3-8).
▼Sygnał ostrzegawczy elektrycznej
blokady kierownicy
Sygnał ostrzegawczy jest emitowany
wówczas, kiedy po naciśnięciu przycisku
Start kierownica nie zostanie
odblokowana. (strona 4-4)
▼Sygnał ostrzegawczy funkcji i-stop*
•Jeśli drzwi po stronie kierowcy zostaną
otwarte, gdy silnik został zatrzymany
przez działanie funkcji i-stop,
emitowany jest sygnał dźwiękowy
powiadamiający kierowcę, że silnik nie
pracuje, ale w każdej chwili może zostać
uruchomiony. Sygnał ten ustaje po
zamknięciu drzwi.
•Sygnał ostrzegawczy włącza się, jeśli
w sytuacji, w której silnik został
zatrzymany przez działanie funkcji
i-stop, mają miejsce wymienione
poniżej okoliczności. W takich
sytuacjach silnik nie uruchomi się
ponownie automatycznie, aby zapewnić
bezpieczeństwo. Uruchom silnik
normalnym sposobem.
•(Modele europejskie)
Pas bezpieczeństwa po stronie
kierowcy nie jest zapięty i drzwi
kierowcy są otwarte.
•(Modele spoza Europy)
•(Manualna skrzynia biegów)
Gdy dźwignia wybierania biegów
znajduje się w innej pozycji niż
neutralna, pas bezpieczeństwa po
stronie kierowcy nie jest zapięty
i drzwi kierowcy są otwarte.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
*Wybrane wersje.7-55

•(Automatyczna skrzynia biegów)
Gdy dźwignia wybierania biegów
znajduje się w pozycji D lub M (nie
w trybie stałego drugiego biegu),
pas bezpieczeństwa po stronie
kierowcy nie jest zapięty i drzwi
kierowcy są otwarte.
▼Alarm prędkości samochodu*
Zadaniem funkcji alarmu prędkości
samochodu jest ostrzeganie kierowcy za
pomocą sygnału dźwiękowego
i ostrzeżenia w zestawie wskaźników, że
ustawiona wcześniej prędkość
maksymalna została przekroczona.
Możesz zmienić wartość prędkości, przy
której emitowane jest ostrzeżenie.
▼Sygnał ostrzegający
o przekroczeniu prędkości 120
km/h
*
Jeśli samochód przekroczy prędkość 120
km/h, sygnał dźwiękowy emitowany jest
przez 5 sekund.
▼Sygnał ostrzegawczy temperatury
zewnętrznej
*
Ostrzega kierowcę o możliwości
oblodzenia dróg, gdy temperatura
zewnętrzna jest niska.
Jeśli temperatura zewnętrzna spada
poniżej około 4°C, sygnał ostrzegawczy
jest emitowany jeden raz, a wskaźnik
temperatury zewnętrznej miga przez około
dziesięć sekund.
(Zestaw wskaźników typu A)
Patrz „Wyświetlacz temperatury
zewnętrznej” na stronie 4-38.
(Zestaw wskaźników typu B)
Patrz „Wyświetlacz temperatury
zewnętrznej” na stronie 4-30.
▼Sygnał ostrzegawczy wspomagania
układu kierowniczego
W razie usterki w układzie wspomagania
kierownicy włącza się lub miga lampka
sygnalizacyjna awarii układu
wspomagania kierownicy i jednocześnie
emitowany jest sygnał dźwiękowy.
Patrz rozdział „Ostrzeżenie/Lampki
ostrzegawcze” na stronie 4-43.
▼Sygnał ostrzegawczy niskiego
ciśnienia w oponach
*
Samochody ze standardowymi oponami
Sygnał dźwiękowy będzie emitowany
przez około 3 sekundy, jeżeli zostanie
stwierdzone nieprawidłowe ciśnienie
w oponach.
Patrz rozdział „System monitorowania
ciśnienia w oponach (Samochód ze
standardowymi oponami)” na stronie
4-142.
Samochód z oponami typu Run Flat
W przypadku spadku ciśnienia w oponach
sygnał ostrzegawczy będzie słychać przez
około 3 s.
W razie ekstremalnego spadku ciśnienia
w oponach sygnał ostrzegawczy będzie
emitowany przez około 30 s.
Patrz rozdział „System monitorowania
ciśnienia w oponach (Samochód
z oponami typu Run Flat)” na stronie
4-146.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-56*Wybrane wersje.

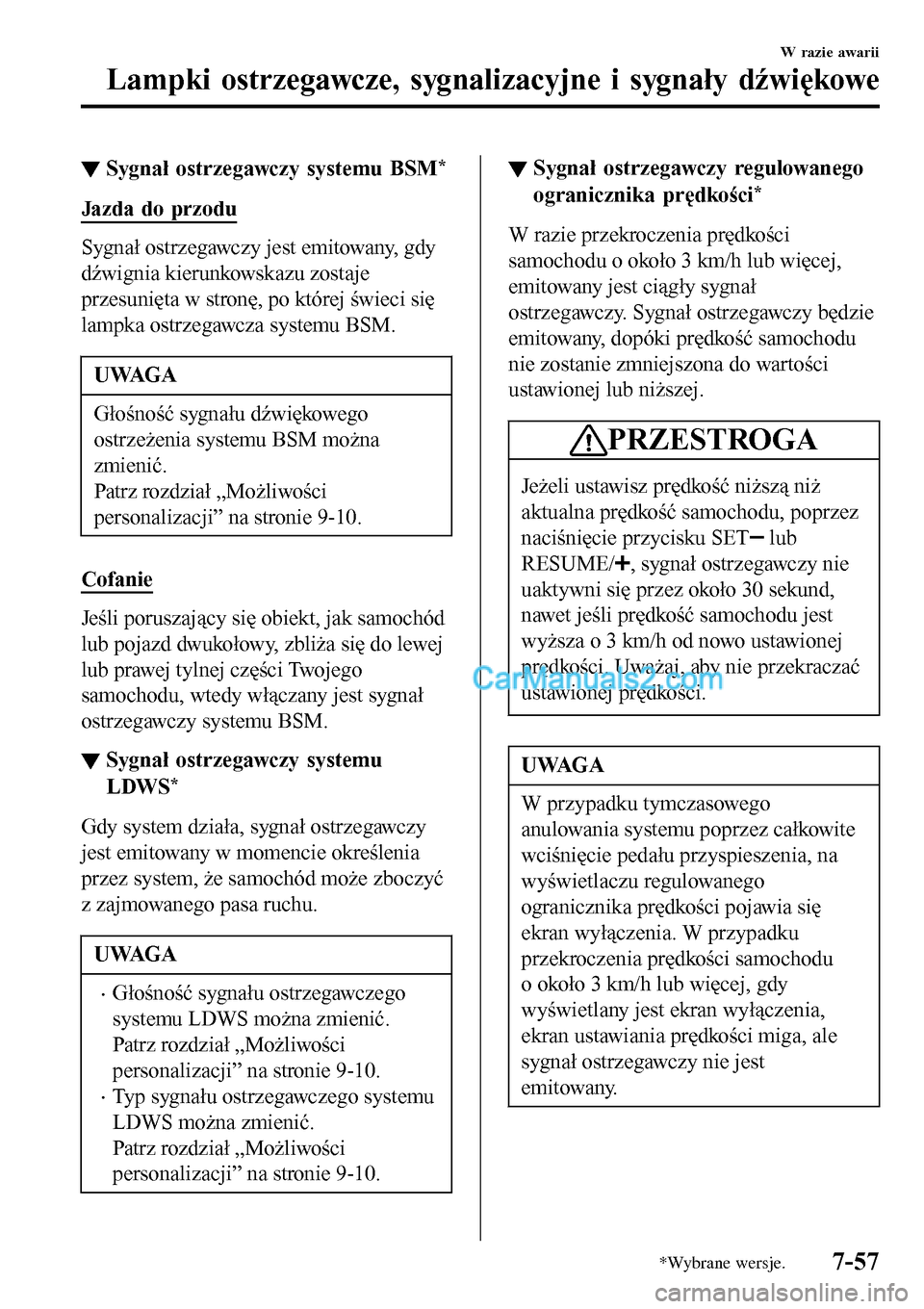

▼Sygnał ostrzegawczy systemu BSM*
Jazda do przodu
Sygnał ostrzegawczy jest emitowany, gdy
dźwignia kierunkowskazu zostaje
przesunięta w stronę, po której świeci się
lampka ostrzegawcza systemu BSM.
UWAGA
Głośność sygnału dźwiękowego
ostrzeżenia systemu BSM można
zmienić.
Patrz rozdział „Możliwości
personalizacji” na stronie 9-10.
Cofanie
Jeśli poruszający się obiekt, jak samochód
lub pojazd dwukołowy, zbliża się do lewej
lub prawej tylnej części Twojego
samochodu, wtedy włączany jest sygnał
ostrzegawczy systemu BSM.
▼Sygnał ostrzegawczy systemu
LDWS
*
Gdy system działa, sygnał ostrzegawczy
jest emitowany w momencie określenia
przez system, że samochód może zboczyć
z zajmowanego pasa ruchu.
UWAGA
•Głośność sygnału ostrzegawczego
systemu LDWS można zmienić.
Patrz rozdział „Możliwości
personalizacji” na stronie 9-10.
•Typ sygnału ostrzegawczego systemu
LDWS można zmienić.
Patrz rozdział „Możliwości
personalizacji” na stronie 9-10.
▼Sygnał ostrzegawczy regulowanego
ogranicznika prędkości
*
W razie przekroczenia prędkości
samochodu o około 3 km/h lub więcej,
emitowany jest ciągły sygnał
ostrzegawczy. Sygnał ostrzegawczy będzie
emitowany, dopóki prędkość samochodu
nie zostanie zmniejszona do wartości
ustawionej lub niższej.
PRZESTROGA
Jeżeli ustawisz prędkość niższą niż
aktualna prędkość samochodu, poprzez
naciśnięcie przycisku SET
lub
RESUME/
, sygnał ostrzegawczy nie
uaktywni się przez około 30 sekund,
nawet jeśli prędkość samochodu jest
wyższa o 3 km/h od nowo ustawionej
prędkości. Uważaj, aby nie przekraczać
ustawionej prędkości.
UWAGA
W przypadku tymczasowego
anulowania systemu poprzez całkowite
wciśnięcie pedału przyspieszenia, na
wyświetlaczu regulowanego
ogranicznika prędkości pojawia się
ekran wyłączenia. W przypadku
przekroczenia prędkości samochodu
o około 3 km/h lub więcej, gdy
wyświetlany jest ekran wyłączenia,
ekran ustawiania prędkości miga, ale
sygnał ostrzegawczy nie jest
emitowany.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
*Wybrane wersje.7-57

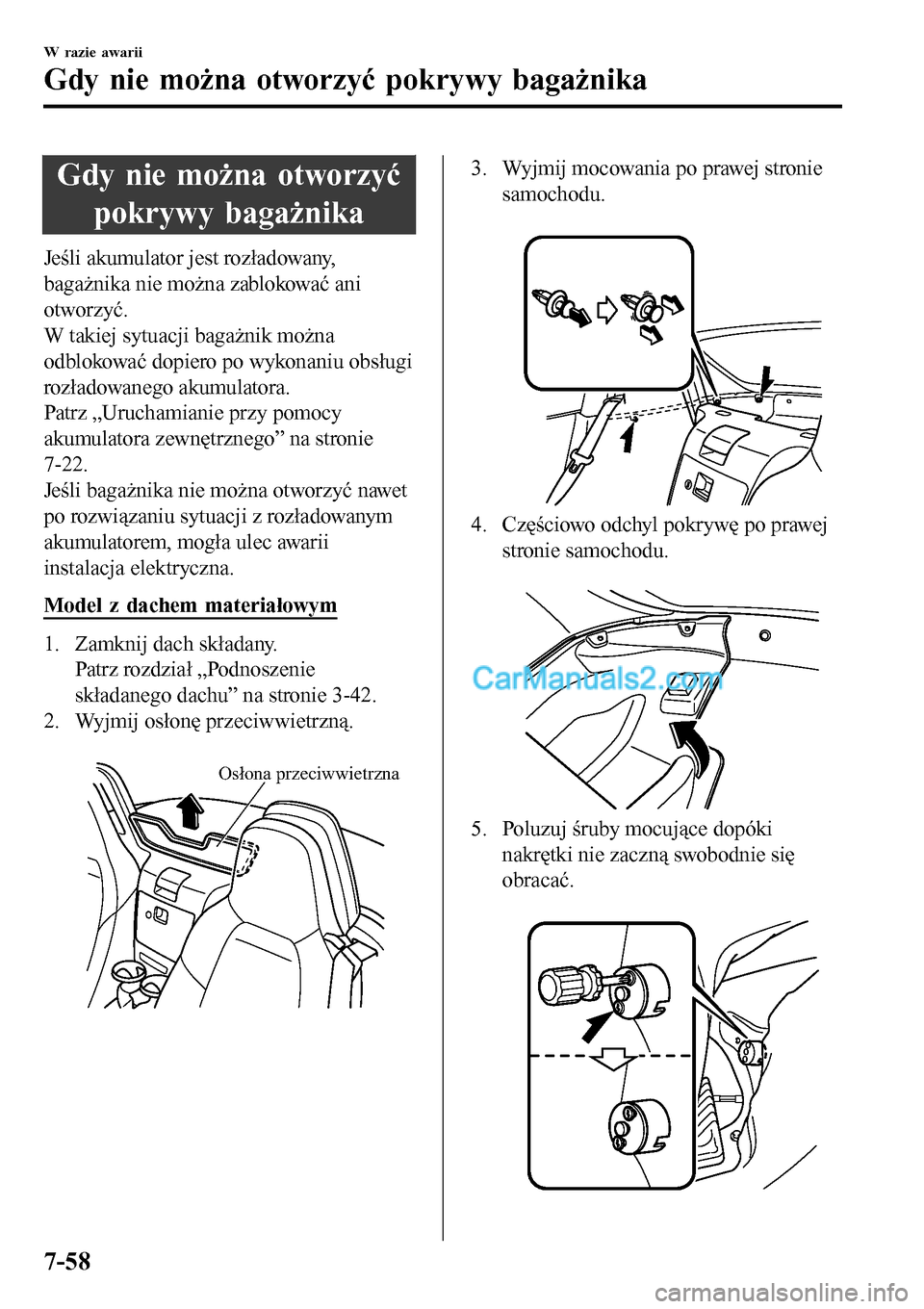

Gdy nie można otworzyć
pokrywy bagażnika
Jeśli akumulator jest rozładowany,
bagażnika nie można zablokować ani
otworzyć.
W takiej sytuacji bagażnik można
odblokować dopiero po wykonaniu obsługi
rozładowanego akumulatora.
Patrz „Uruchamianie przy pomocy
akumulatora zewnętrznego” na stronie
7-22.
Jeśli bagażnika nie można otworzyć nawet
po rozwiązaniu sytuacji z rozładowanym
akumulatorem, mogła ulec awarii
instalacja elektryczna.
Model z dachem materiałowym
1. Zamknij dach składany.
Patrz rozdział „Podnoszenie
składanego dachu” na stronie 3-42.
2. Wyjmij osłonę przeciwwietrzną.

Osłona przeciwwietrzna
3. Wyjmij mocowania po prawej stronie
samochodu.

4. Częściowo odchyl pokrywę po prawej
stronie samochodu.

5. Poluzuj śruby mocujące dopóki
nakrętki nie zaczną swobodnie się
obracać.

W razie awarii
Gdy nie można otworzyć pokrywy bagażnika
7-58

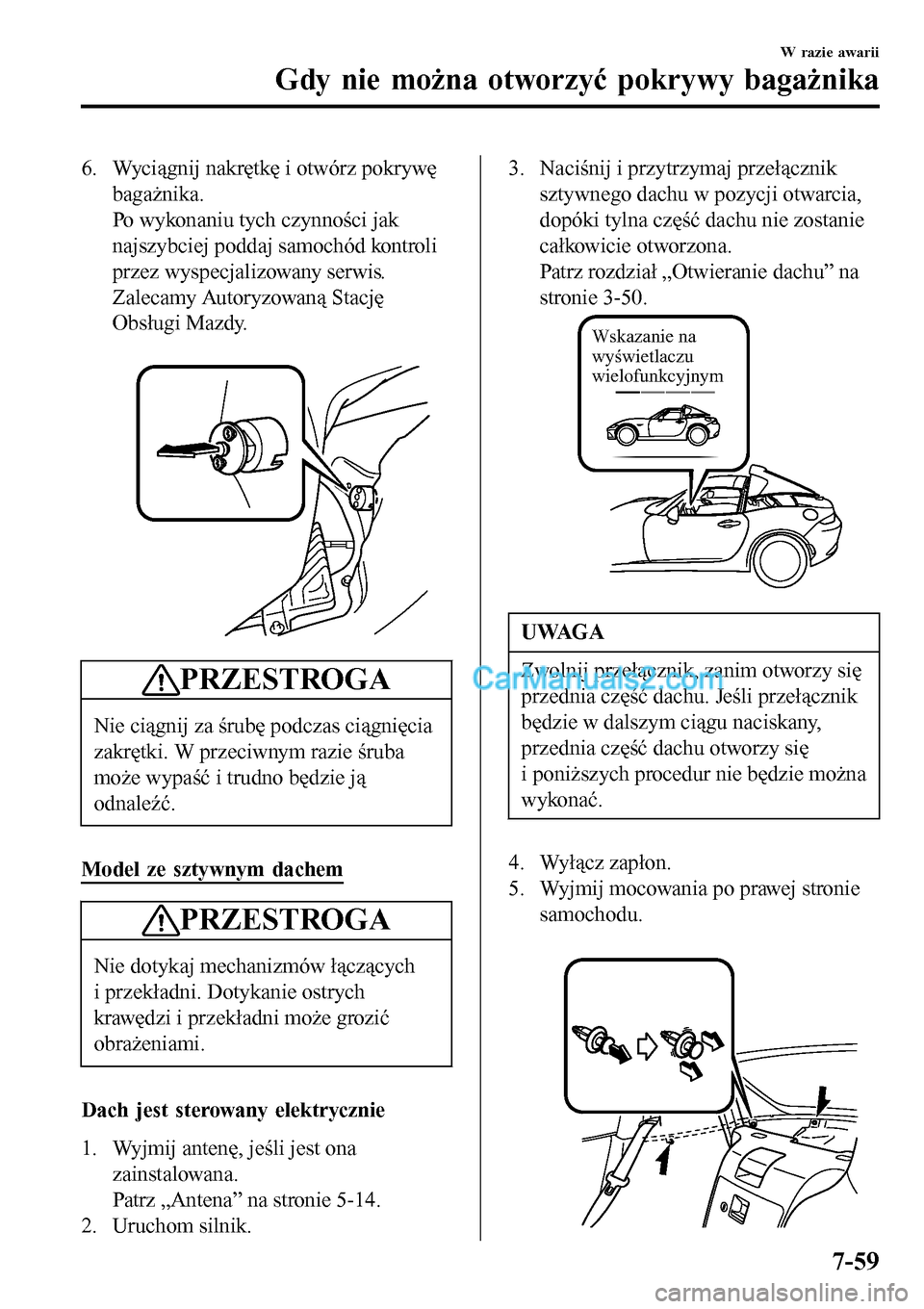

6. Wyciągnij nakrętkę i otwórz pokrywę
bagażnika.
Po wykonaniu tych czynności jak
najszybciej poddaj samochód kontroli
przez wyspecjalizowany serwis.
Zalecamy Autoryzowaną Stację
Obsługi Mazdy.

PRZESTROGA
Nie ciągnij za śrubę podczas ciągnięcia
zakrętki. W przeciwnym razie śruba
może wypaść i trudno będzie ją
odnaleźć.
Model ze sztywnym dachem
PRZESTROGA
Nie dotykaj mechanizmów łączących
i przekładni. Dotykanie ostrych
krawędzi i przekładni może grozić
obrażeniami.
Dach jest sterowany elektrycznie
1. Wyjmij antenę, jeśli jest ona
zainstalowana.
Patrz „Antena” na stronie 5-14.
2. Uruchom silnik.
3. Naciśnij i przytrzymaj przełącznik
sztywnego dachu w pozycji otwarcia,
dopóki tylna część dachu nie zostanie
całkowicie otworzona.
Patrz rozdział „Otwieranie dachu” na
stronie 3-50.
Wskazanie na
wyświetlaczu
wielofunkcyjnym
UWAGA
Zwolnij przełącznik, zanim otworzy się
przednia część dachu. Jeśli przełącznik
będzie w dalszym ciągu naciskany,
przednia część dachu otworzy się
i poniższych procedur nie będzie można
wykonać.
4. Wyłącz zapłon.
5. Wyjmij mocowania po prawej stronie
samochodu.

W razie awarii
Gdy nie można otworzyć pokrywy bagażnika
7-59

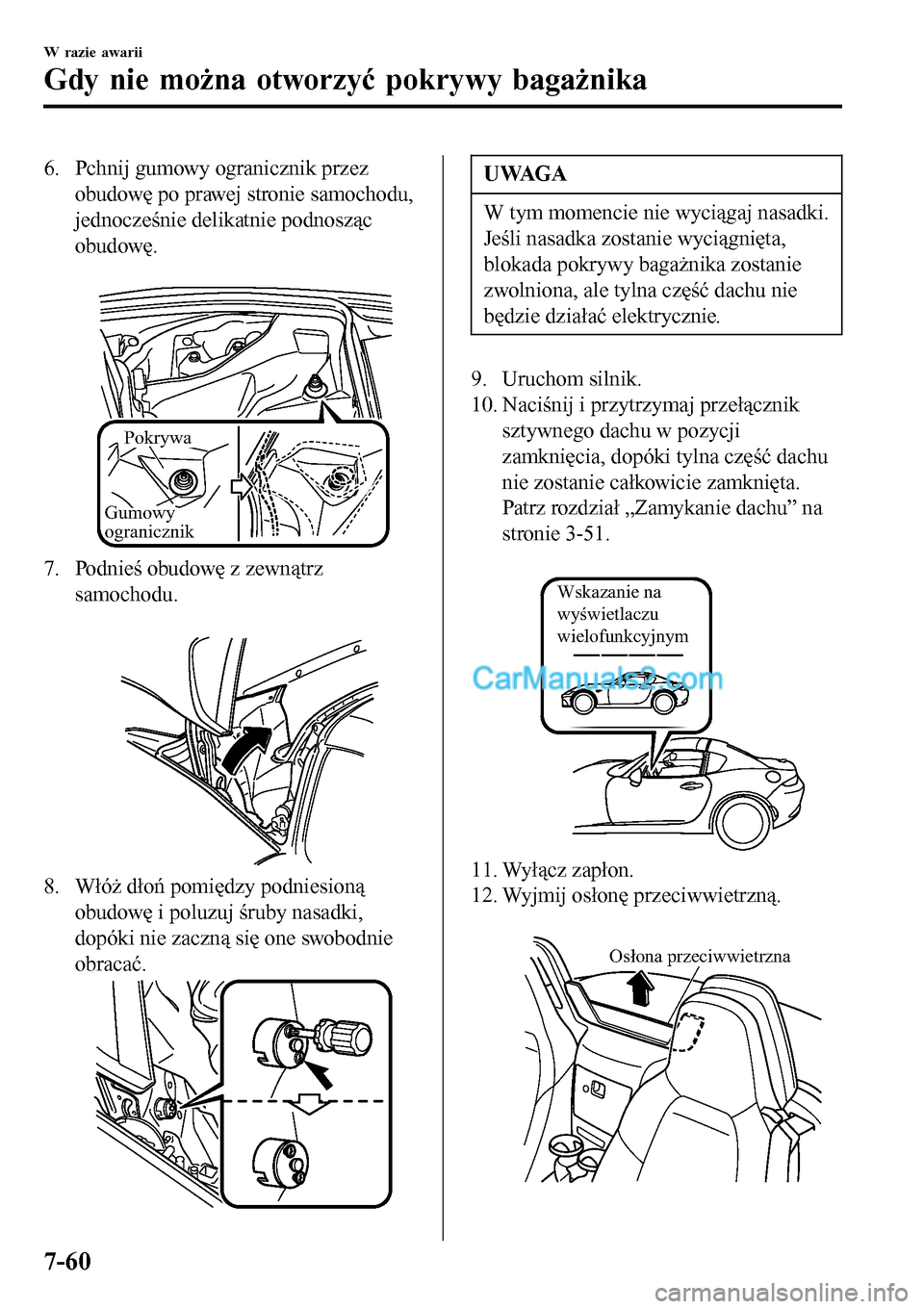

6. Pchnij gumowy ogranicznik przez
obudowę po prawej stronie samochodu,
jednocześnie delikatnie podnosząc
obudowę.

Pokrywa
Gumowy
ogranicznik
7. Podnieś obudowę z zewnątrz
samochodu.

8. Włóż dłoń pomiędzy podniesioną
obudowę i poluzuj śruby nasadki,
dopóki nie zaczną się one swobodnie
obracać.
UWAGA
W tym momencie nie wyciągaj nasadki.
Jeśli nasadka zostanie wyciągnięta,
blokada pokrywy bagażnika zostanie
zwolniona, ale tylna część dachu nie
będzie działać elektrycznie.
9. Uruchom silnik.
10. Naciśnij i przytrzymaj przełącznik
sztywnego dachu w pozycji
zamknięcia, dopóki tylna część dachu
nie zostanie całkowicie zamknięta.
Patrz rozdział „Zamykanie dachu” na
stronie 3-51.

Wskazanie na
wyświetlaczu
wielofunkcyjnym
11. Wyłącz zapłon.
12. Wyjmij osłonę przeciwwietrzną.

Osłona przeciwwietrzna
W razie awarii
Gdy nie można otworzyć pokrywy bagażnika
7-60
