Przód

Tył

PRZESTROGA
Nie używaj zbyt dużej siły, bo możesz
uszkodzić zaślepkę lub porysować
lakierowaną powierzchnię zderzaka.
UWAGA
Wyjmij całkowicie zaślepkę i schowaj
ją w bezpiecznym miejscu, aby jej nie
zgubić.
3. Starannie zamontuj zaczep holowniczy
wkręcając go za pomocą klucza do kół
lub jego odpowiednika.
Skonsultuj się z Autoryzowaną Stacją
Obsługi Mazdy.
Przód

Klucz do kół
Zaczep
holowniczy
Tył

Klucz do kół
Zaczep
holowniczy
4. Zahacz linkę holowniczą o zaczep.
W razie awarii
Holowanie samochodu
7-31

PRZESTROGA
•Jeśli zaczep holowniczy nie jest
właściwie wkręcony, może się
odkręcić i wypaść z gniazda podczas
holowania samochodu. Upewnij się,
czy zaczep holowniczy jest właściwie
wkręcony do gniazda.
•Aby uniknąć uszkodzenia zaczepów
holowniczych, nadwozia oraz układu
przeniesienia napędu podczas
holowania:
•Nie holuj samochodu cięższego,
niż Twój.
•Nie przyspieszaj nagle, gdyż
powoduje to nagłe obciążenie
zaczepów holowniczych oraz liny.
•Nie mocuj żadnej dodatkowej liny
oprócz tej zamocowanej do
zaczepu holowniczego.
W razie awarii
Holowanie samochodu
7-32

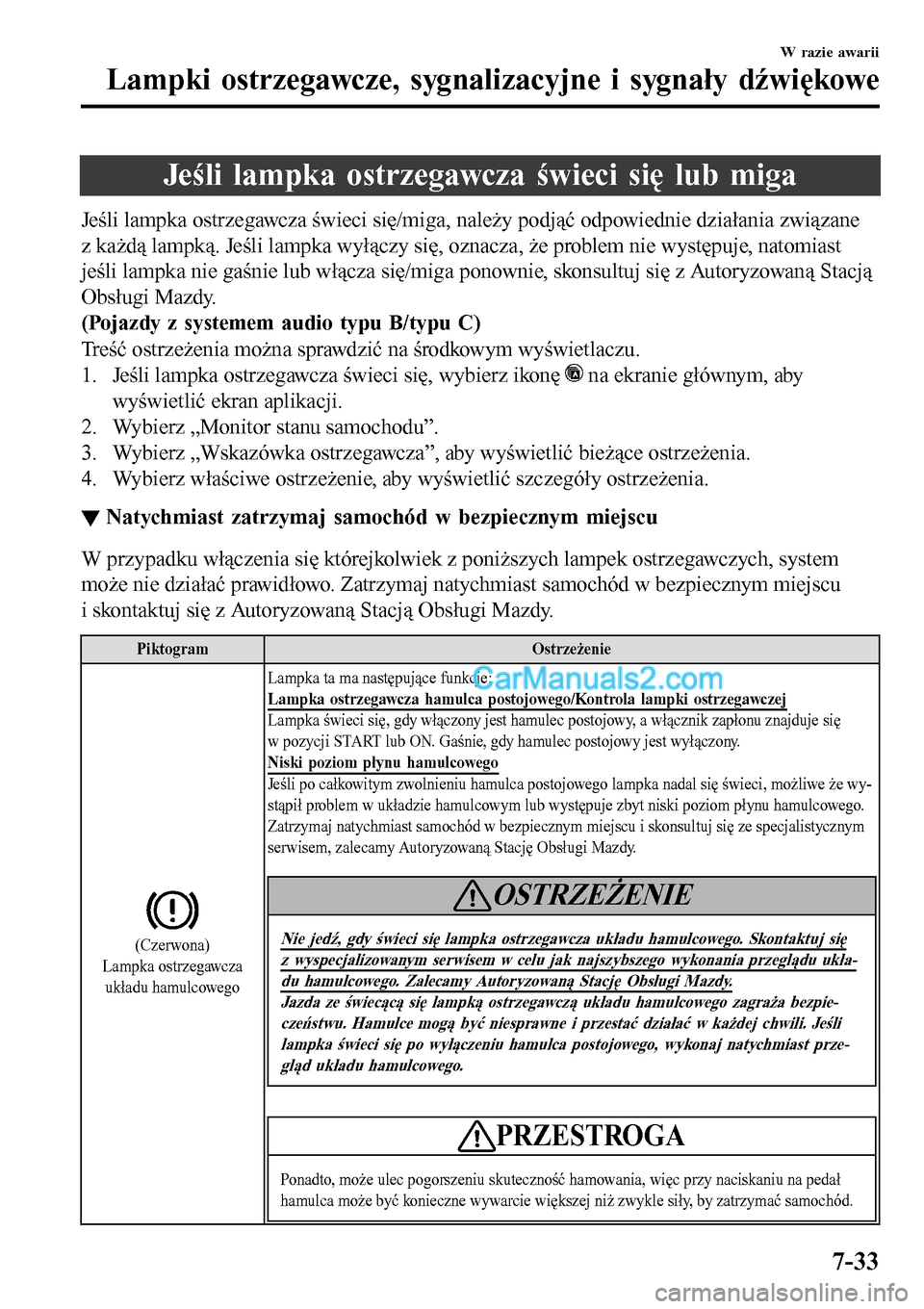

Jeśli lampka ostrzegawcza świeci się lub miga
Jeśli lampka ostrzegawcza świeci się/miga, należy podjąć odpowiednie działania związane
z każdą lampką. Jeśli lampka wyłączy się, oznacza, że problem nie występuje, natomiast
jeśli lampka nie gaśnie lub włącza się/miga ponownie, skonsultuj się z Autoryzowaną Stacją
Obsługi Mazdy.
(Pojazdy z systemem audio typu B/typu C)
Treść ostrzeżenia można sprawdzić na środkowym wyświetlaczu.
1. Jeśli lampka ostrzegawcza świeci się, wybierz ikonę
na ekranie głównym, aby
wyświetlić ekran aplikacji.
2. Wybierz „Monitor stanu samochodu”.
3. Wybierz „Wskazówka ostrzegawcza”, aby wyświetlić bieżące ostrzeżenia.
4. Wybierz właściwe ostrzeżenie, aby wyświetlić szczegóły ostrzeżenia.
▼▼Natychmiast zatrzymaj samochód w bezpiecznym miejscu
W przypadku włączenia się którejkolwiek z poniższych lampek ostrzegawczych, system
może nie działać prawidłowo. Zatrzymaj natychmiast samochód w bezpiecznym miejscu
i skontaktuj się z Autoryzowaną Stacją Obsługi Mazdy.
Piktogram Ostrzeżenie
(Czerwona)
Lampka ostrzegawcza
układu hamulcowegoLampka ta ma następujące funkcje:
Lampka ostrzegawcza hamulca postojowego/Kontrola lampki ostrzegawczej
Lampka świeci się, gdy włączony jest hamulec postojowy, a włącznik zapłonu znajduje się
w pozycji START lub ON. Gaśnie, gdy hamulec postojowy jest wyłączony.
Niski poziom płynu hamulcowego
Jeśli po całkowitym zwolnieniu hamulca postojowego lampka nadal się świeci, możliwe że wy-
stąpił problem w układzie hamulcowym lub występuje zbyt niski poziom płynu hamulcowego.
Zatrzymaj natychmiast samochód w bezpiecznym miejscu i skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
OSTRZEŻENIE
Nie jedź, gdy świeci się lampka ostrzegawcza układu hamulcowego. Skontaktuj sięz wyspecjalizowanym serwisem w celu jak najszybszego wykonania przeglądu ukła-du hamulcowego. Zalecamy Autoryzowaną Stację Obsługi Mazdy.Jazda ze świecącą się lampką ostrzegawczą układu hamulcowego zagraża bezpie-
czeństwu. Hamulce mogą być niesprawne i przestać działać w każdej chwili. Jeśli
lampka świeci się po wyłączeniu hamulca postojowego, wykonaj natychmiast prze-
gląd układu hamulcowego.
PRZESTROGA
Ponadto, może ulec pogorszeniu skuteczność hamowania, więc przy naciskaniu na pedał
hamulca może być konieczne wywarcie większej niż zwykle siły, by zatrzymać samochód.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-33

Piktogram Ostrzeżenie
Lampka ostrzegawcza elek-
tronicznego systemu roz-
działu siły hamowaniaJeśli moduł sterujący systemu rozdziału siły hamowania zarejestruje, że niektóre podzespoły
systemu pracują nieprawidłowo, może włączyć jednocześnie lampkę ostrzegawczą układu ha-
mulcowego oraz lampkę ostrzegawczą systemu ABS. Problem najprawdopodobniej dotyczy
elektronicznego systemu rozdziału siły hamowania.
OSTRZEŻENIE
Nie kontynuuj jazdy ze świecącymi się jednocześnie lampkami ABS oraz układu ha-mulcowego. Samochód należy przewieźć na lawecie do wyspecjalizowanego serwisuw celu jak najszybszego przeglądu układu hamulcowego. Zalecamy AutoryzowanąStację Obsługi Mazdy:Jazda ze świecącymi się jednocześnie lampkami układu hamulcowego oraz ABS za-
graża bezpieczeństwu.
Gdy obie lampki świecą się, tylne koła mogą zablokować się podczas nagłego hamo-
wania szybciej niż normalnie.
Ostrzeżenie/lampka ostrze-
gawcza układu ładowania
akumulatoraJeśli lampka ostrzegawcza świeci się podczas jazdy, oznacza to uszkodzenie alternatora lub
układu ładowania.
Zjedź z drogi i zaparkuj na poboczu. Skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
PRZESTROGA
Nie kontynuuj jazdy, gdy świeci się lampka ostrzegawcza układu ładowania, ponieważ sil-
nik może się nieoczekiwanie zatrzymać.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-34

Piktogram Ostrzeżenie
Lampka ostrzegawcza oleju
silnikaLampka ostrzegawcza oznacza niskie ciśnienie oleju w układzie smarowania silnika.
PRZESTROGA
Nie włączaj silnika, gdy ciśnienie oleju jest zbyt niskie. W przeciwnym razie może to spo-
wodować poważne uszkodzenie silnika.
Gdy podczas jazdy włączy się ta lampka lub ostrzeżenie:
1. Zjedź z drogi i zaparkuj na poboczu w płaskim terenie.
2. Wyłącz silnik i poczekaj 5 minut dopóki olej nie spłynie do miski olejowej.
3. Sprawdź poziom oleju w silniku 6-22. Jeśli jest zbyt niski, uzupełnij olej, lecz nie przepeł-
niaj.
PRZESTROGA
Nie włączaj silnika, gdy poziom oleju jest zbyt niski. W przeciwnym razie może to spo-
wodować poważne uszkodzenie silnika.
4. Uruchom silnik i sprawdź, czy lampka zgasła.

Jeśli lampka nadal się świeci, mimo iż poziom oleju jest normalny lub po uzupełnieniu oleju,
wyłącz natychmiast silnik i odholuj samochód do wyspecjalizowanego serwisu. Zalecamy Au-
toryzowaną Stację Obsługi Mazdy.
(Czerwona)
Ostrzeżenie/Lampka os-
trzegawcza wysokiej tem-
peratury płynu chłodzenia
silnikaLampka ta miga, gdy temperatura płynu chłodzenia silnika jest zbyt wysoka, a świeci się, gdy
temperatura płynu chłodzenia silnika jeszcze bardziej się podnosi.
Procedura postępowania
Lampka miga
Jedź powoli, aby ograniczyć obciążenie silnika do momentu odnalezienia bezpiecznego miejsca
na zatrzymanie samochodu i poczekanie na ochłodzenie się silnika.
Lampka świeci się
Oznacza to możliwość przegrzania silnika. Zaparkuj natychmiast samochód w bezpiecznym
miejscu i wyłącz silnik.
Patrz „Przegrzanie silnika” 7-26.
PRZESTROGA
Nie jedź samochodem ze świecącą lampką ostrzegawczą temperatury płynu chłodzenia sil-
nika. W przeciwnym razie silnik może ulec uszkodzeniu.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-35

Piktogram Ostrzeżenie
Lampka sygnalizacyjna
awarii układu wspomaga-
nia kierownicyLampka ta świeci się, jeśli wystąpiła usterka w układzie wspomagania kierownicy.
Jeśli lampka ta świeci się, zatrzymaj samochód w bezpiecznym miejscu i nie kręć kierownicą.
Problem nie występuje, jeśli lampka ta po chwili gaśnie. Jeśli lampka ta świeci się, skontaktuj
się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
UWAGA
•Jeśli ostrzeżenie/lampka sygnalizacyjna świeci się, wspomaganie kierownicy nie będzie
działać w sposób prawidłowy. Można wówczas nadal poruszać kierownicą, ale możesz od-
nieść wrażenie, że kierownicą porusza się trudniej niż zwykle oraz poczuć wibracje pod-
czas poruszania nią.
•Powtarzające się szarpnięcia kierownicą w lewo i w prawo, gdy samochód stoi lub porusza
się bardzo wolno, spowodują interwencję i uaktywnienie trybu zabezpieczającego systemu
wspomagania kierownicy. Kierowca zmuszony jest wtedy do użycia dużej siły, by obrócić
kierownicą. Sytuacja taka nie oznacza jednak, że system jest uszkodzony. Jeżeli tak się sta-
nie, zaparkuj bezpiecznie samochód i zaczekaj kilka minut, aż system zacznie działać nor-
malnie.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-36

▼Skontaktuj się z Autoryzowaną Stacją Obsługi Mazdy i poddaj samochód
kontroli
W przypadku włączenia się/migania którejkolwiek z poniższych lampek ostrzegawczych lub
sygnalizacyjnych, system może nie działać prawidłowo. Skontaktuj się
z wyspecjalizowanym serwisem, aby poddać samochód kontroli. Zalecamy Autoryzowaną
Stację Obsługi Mazdy.
Piktogram Ostrzeżenie
Ostrzeżenie główne/
Główna lampka os-
trzegawcza
*
Zestaw wskaźników typu A
(Ostrzeżenie główne)
Wyświetla się, gdy wymagane jest powiadomienie o nieprawidłowościach w działaniu systemu.
Sprawdź komunikat widniejący na wyświetlaczu i skontaktuj się z wyspecjalizowanym serwisem.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
(Główna lampka ostrzegawcza)
Główna lampka ostrzegawcza włącza się w momencie pojawienia się komunikatu ostrzegawczego.
Oznacza to, że wystąpiła usterka w działaniu systemu samochodu. Sprawdź komunikat widniejący
na wyświetlaczu i skontaktuj się z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację
Obsługi Mazdy.
Szczegółowe informacje możesz znaleźć w objaśnieniach dotyczących lampek ostrzegawczych/
sygnalizacyjnych, we właściwym rozdziale, w którym znajdziesz symbole, jakie widnieją w górnej
części wyświetlacza.
Jeśli na wyświetlaczu nie ma komunikatu, użyj przycisku INFO, aby wyświetlić ekran „Warning”
(„Ostrzeżenia”).
Patrz „Komunikat pojawiający się na wyświetlaczu wielofunkcyjnym i przycisk INFO” na stronie
4-34.
Zestaw wskaźników typu B
Lampka ta nie gaśnie, jeśli wystąpi jedna z poniższych okoliczności. Skonsultuj się ze specjalistycz-
nym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Wystąpiła usterka w systemie sterowania akumulatorem.•Wystąpiła usterka związana z włącznikiem hamulca.
(Pomarańczowa)
Lampka ostrzegawcza
elektrycznej pompy
podciśnieniaLampka ta włącza się w momencie rozpoznania awarii w systemie elektrycznej pompy podciśnienia.
Poddaj Twój samochód kontroli przez specjalistyczny serwis, zalecamy Autoryzowaną Stację Obsłu-
gi Mazdy.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
*Wybrane wersje.7-37

Piktogram Ostrzeżenie
Lampka ostrzegawcza
systemu ABSJeśli lampka ostrzegawcza systemu ABS świeci się podczas jazdy, oznacza to, że moduł sterujący
systemu ABS wykrył jego awarię. W takiej sytuacji hamulce będą funkcjonować normalnie, jak
w samochodzie bez systemu ABS.
Skonsultuj się jak najszybciej z wyspecjalizowanym serwisem, zalecamy Autoryzowaną Stację Ob-
sługi Mazdy.UWAGA
•Przy uruchamianiu silnika z zewnętrznego akumulatora obroty silnika są nierównomierne
i może włączyć się lampka ostrzegawcza systemu ABS. Powodem tego jest rozładowany aku-
mulator, a nie usterka systemu ABS.
Naładuj akumulator.
•System wspomagania hamowania nie działa, kiedy świeci się lampka ostrzegawcza systemu
ABS.
Lampka ostrzegawcza
usterki silnika (Check
Engine)Jeśli lampka świeci się podczas jazdy, w silniku mogła nastąpić awaria. Należy zanotować okolicz-
ności, w których lampka się włączyła i skonsultować się z wyspecjalizowanym serwisem. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Lampka sygnalizacyjna awarii silnika może się włączyć w następujących przypadkach:•W systemie elektrycznym silnika wystąpił problem.•W systemie kontroli emisji spalin wystąpił problem.•Poziom paliwa jest bardzo niski lub zbiornik jest prawie pusty.•Brakuje korka wlewu paliwa lub jest on niedokręcony.
Jeśli lampka usterki silnika świeci się lub ciągle miga, nie rozwijaj dużych prędkości jazdy i skon-
sultuj się jak najszybciej z wyspecjalizowanym serwisem, zalecamy Autoryzowaną Stację Obsługi
Mazdy.
(Pomarańczowa)
Lampka ostrzegawcza
funkcji i-stop
*
Gdy lampka świeci się
Problem w systemie może być sygnalizowany w następujących okolicznościach. Poddaj Twój samo-
chód kontroli przez specjalistyczny serwis, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Lampka nie włącza się po ustawieniu zapłonu w pozycji ON.•Lampka pozostaje włączona, nawet jeśli podczas pracy silnika naciśnięto wyłącznik funkcji i-stop.
Gdy lampka miga
Lampka ta miga, jeśli wystąpiła usterka w systemie i-stop. Poddaj Twój samochód kontroli przez
specjalistyczny serwis, zalecamy Autoryzowaną Stację Obsługi Mazdy.
(Pomarańczowa)
Wskazanie/Lampka
ostrzegawcza systemu
i-ELOOP
*
Ostrzeżenie/Lampka ostrzegawcza świeci się w przypadku wystąpienia usterki w systemie
i-ELOOP. Skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi
Mazdy.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-38*Wybrane wersje.

Piktogram Ostrzeżenie
Wskazanie/Lampka
ostrzegawcza automa-
tycznej skrzyni bie-
gów
*
Wskazanie/Lampka świeci się w momencie wystąpienia problemu w automatycznej skrzyni biegów.
PRZESTROGA
Jeśli wskazanie/lampka ostrzegawcza automatycznej skrzyni biegów świeci się, w skrzyni bie-
gów występuje problem elektryczny. Dalsza jazda grozi uszkodzeniem skrzyni biegów. Skonsul-
tuj się jak najszybciej z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację Obsługi
Mazdy.
(Świeci się)
Lampka sygnalizacyj-
na systemu TCS/DSCJeśli lampka świeci się na stałe, system TCS, DSC lub wspomagania awaryjnego hamowania może
być uszkodzony i nie działać prawidłowo. Zwróć się do wyspecjalizowanego serwisu. Zalecamy Au-
toryzowaną Stację Obsługi Mazdy.
Lampka ostrzegawcza
układu poduszek po-
wietrznych/systemu
napinaczy pasów bez-
pieczeństwaNieprawidłowe funkcjonowanie systemu jest sygnalizowane miganiem lampki ostrzegawczej, świe-
ceniem się na stałe lub brakiem jej podświetlenia po ustawieniu włącznika zapłonu w pozycji ON.
W takich przypadkach, skontaktuj się niezwłocznie z wyspecjalizowanym serwisem. Zalecamy Au-
toryzowaną Stację Obsługi Mazdy. System może nie zadziałać w razie wypadku.OSTRZEŻENIE
Nigdy nie próbuj naprawiać, demontować poduszki powietrznej/napinaczy. Zlecaj obsłu-gę i naprawy w wyspecjalizowanym serwisie. Zalecamy Autoryzowaną Stację ObsługiMazdy.Samodzielna naprawa wymienionych systemów zagraża bezpieczeństwu. Poduszka po-
wietrzna/napinacz może przypadkowo uruchomić się lub nie zadziałać, powodując po-
ważne obrażenia lub śmierć.
Lampka ostrzegawcza
aktywnej pokrywy ko-
mory silnika
*
Lampka ta włącza się, gdy włącznik zapłonu znajduje się w pozycji ON w ramach sprawdzania ob-
wodów, a następnie gaśnie kilka sekund później.
Problem w systemie może być sygnalizowany w następujących okolicznościach. Poddaj Twój samo-
chód kontroli przez specjalistyczny serwis, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Lampka nie włącza się po ustawieniu zapłonu w pozycji ON.•Nie gaśnie/miga.
OSTRZEŻENIE
Nie prowadź samochodu, gdy świeci się lub miga lampka ostrzegawcza aktywnej pokry-wy silnika:Jazda samochodem, gdy świeci się lub miga lampka ostrzegawcza aktywnej pokrywy sil-
nika, zagraża bezpieczeństwu, ponieważ mechanizm aktywnej pokrywy silnika może nie
zadziałać w odpowiedni sposób i spełnić swej funkcji w razie zderzenia samochodu
z pieszym.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
*Wybrane wersje.7-39

Piktogram Ostrzeżenie
(Miga)
Lampka ostrzegawcza
systemu monitorowa-
nia ciśnienia w opo-
nach
*
Samochody ze standardowymi oponami
Jeśli system monitorowania ciśnienia w oponach działa nieprawidłowo, lampka ostrzegawcza tego
systemu miga przez około 1 minutę po ustawieniu włącznika zapłonu w pozycji ON, a następnie
świeci w trybie stałym. Jak najszybciej zwróć się do wyspecjalizowanego serwisu w celu przepro-
wadzenia kontroli pojazdu. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
Samochód z oponami typu Run Flat
Jeśli system monitorowania ciśnienia w oponach jest niesprawny, miga lampka ostrzegawcza ciśnie-
nia w oponach. Jak najszybciej zwróć się do wyspecjalizowanego serwisu w celu przeprowadzenia
kontroli pojazdu. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
OSTRZEŻENIE
Jeżeli lampka ostrzegawcza systemu świeci się lub miga albo słychać ostrzegawczy sygnałdźwiękowy, natychmiast zmniejsz prędkość samochodu, unikając gwałtownego manewro-wania i hamowania:Jeżeli lampka ostrzegawcza systemu świeci się lub miga, albo słychać ostrzegawczy syg-
nał dźwiękowy, jazda z dużą prędkością albo gwałtowne manewrowanie lub hamowanie
zagrażają bezpieczeństwu. Prowadzenie samochodu może ulec pogorszeniu, co w efekcie
może doprowadzić do wypadku.
Aby skontrolować stan opon, zatrzymaj się w bezpiecznym miejscu, gdzie będziesz mógł
sprawdzić wzrokowo, czy ilość powietrza wystarczy, by dojechać do wyspecjalizowanego
serwisu, w którym można uzupełnić ciśnienie i ponownie sprawdzić system. Zalecamy
Autoryzowaną Stację Obsługi Mazdy lub serwis wulkanizacyjny.
Nie ignoruj lampki ostrzegawczej systemu TPMS:
Ignorowanie lampki ostrzegawczej systemu TPMS zagraża bezpieczeństwu, nawet jeśli
wiesz, dlaczego się świeci. Zadbaj o jak najszybsze rozwiązanie problemu, zanim dojdzie
do niebezpiecznej sytuacji, mogącej prowadzić do uszkodzenia opon lub groźnego wy-
padku.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-40*Wybrane wersje.
