Signal Advarsel
(Orange)
Advarselslampe for
elektrisk vakuumpum-
peLampen tændes, hvis der er et problem i det elektriske vakuumpumpesystem. Få bilen efterset af en
fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Advarselslampe for
ABS-systemetHvis advarselslampen for ABS-systemet forbliver tændt under kørsel, har kontrolenheden fundet en
fejl i systemet. Hvis det sker, vil bilens bremser fungere normalt, som i en bil uden ABS-bremser.
I en sådan situation skal du kontakte en fagekspert, og vi anbefaler et autoriseret Mazda-værksted,
hurtigst muligt.BEMÆRK
•Hvis motoren startes med hjælpebatteri, vil der forekomme uregelmæssige omdrejningstal, og
advarselslampen for ABS-systemet vil tænde. Hvis dette skulle ske, er det en følge af et svagt
batteri og ikke ensbetydende med en fejl i ABS-systemet.
Genoplad batteriet.
•Bremseforstærkersystemet fungerer ikke, mens advarselslampen for ABS lyser.
Indikator for motor-
kontrolHvis indikatoren tænder under kørsel, kan der være et problem med bilen. Det er vigtigt, at du mær-
ker dig omstændighederne, når indikatoren tænder, og at du kontakter en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Indikatoren for motorkontrol kan tænde i følgende situationer:•Der er et problem med motorens elektriske system.•Der er et problem med kontrollen af udstødningsgas.•Brændstofniveauet er meget lavt, eller tanken er næsten tom.•Brændstofklappen mangler eller sidder ikke helt fast.
Hvis indikatoren for motorkontrol forbliver tændt eller blinker konstant, sæt da farten ned, og kon-
takt en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
(Orange)
i-stop-advarselslampe*
Når lyset er tændt
Der kan angives et problem i systemet under følgende omstændigheder. Få bilen efterset af en fa-
gekspert. Vi anbefaler et autoriseret Mazda-værksted.
•Lampen tændes ikke, når tændingen slås til.•Lampen forbliver tændt, selvom der er blevet trykket på OFF-knappen for i-stop, mens motoren
kører.
Når indikatoren blinker
Lampen blinker vedvarende i tilfælde af systemfejl. Få bilen efterset af en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
(Orange)
i-ELOOP-indikati-
on/-advarselslampe
*
Advarselsindikationen/advarselslampen tændes, hvis der er en fejlfunktion i e-ELOOP-systemet.
Kontakt en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
7-34*Visse modeller.

Meddelelse vist i multiinformationsdisplayet*
Hvis der er en besked fra bilen, vises en meddelelse på multiinformationsdisplayet.
Kontrollér oplysningerne, og udfør den nødvendige handling.

(Eksempel på visning)
Træd bremsepedal
ned for at starte motor
Hvis advarselslampen tændes/blinker samtidigt, eller der vises et symbol på displayet, skal
du kontrollere oplysninger om advarselslampen eller symbolet. (side 4-39)
Display Indhold Udbedring
Stil gearstangen
til "P"Vises, når der trykkes på starttrykknap-
pen, mens gearstangen er i en anden po-
sition end P.Sæt gearvælgeren i positionen P.
Motor gik i stå
Vises, når en sikkerhedssele ikke er
spændt, og førerdøren åbnes, mens
i-stop-funktionen er aktiv.Tryk på starttrykknappen igen for at
starte motoren. På biler med automat-
gear skal du stille gearstangen i position
P, før du starter motoren).
Træd bremsepedal
ned for at starte motorVises, når der trykkes på starttrykknap-
pen, uden at der trædes på bremsepeda-
len.Tryk bremsepedalen ned, og tryk deref-
ter på starttrykknappen.
Træd koblingen ned
for at starte motorVises, når der trykkes på starttrykknap-
pen, uden at der trædes på koblingspeda-
len.Tryk koblingspedalen ned, og tryk deref-
ter på starttrykknappen.
Styring låstVises, mens rattet er låst. Frigiv ratlåsen.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
*Visse modeller.7-45

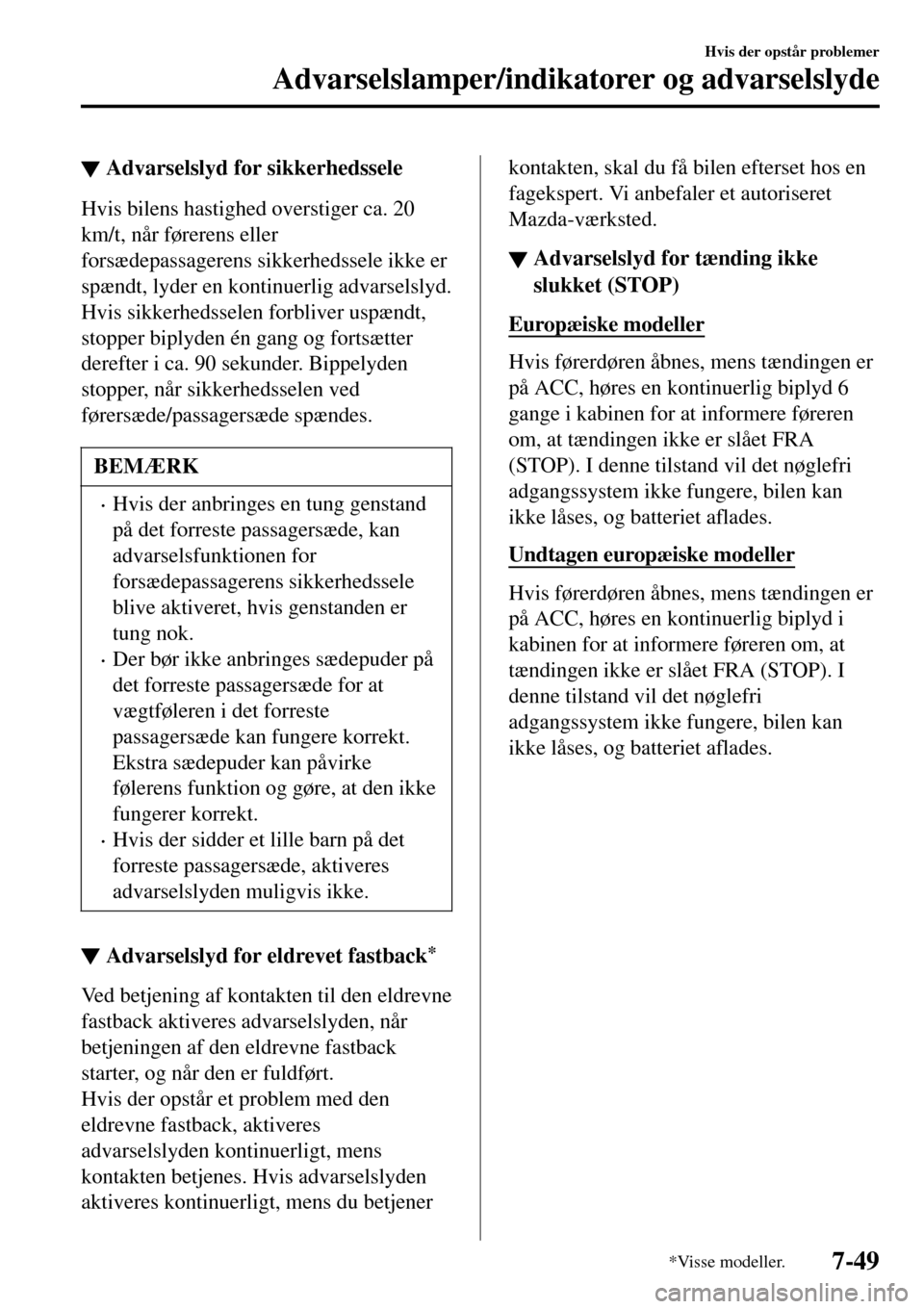

▼Advarselslyd for sikkerhedssele
Hvis bilens hastighed overstiger ca. 20
km/t, når førerens eller
forsædepassagerens sikkerhedssele ikke er
spændt, lyder en kontinuerlig advarselslyd.
Hvis sikkerhedsselen forbliver uspændt,
stopper biplyden én gang og fortsætter
derefter i ca. 90 sekunder. Bippelyden
stopper, når sikkerhedsselen ved
førersæde/passagersæde spændes.
BEMÆRK
•Hvis der anbringes en tung genstand
på det forreste passagersæde, kan
advarselsfunktionen for
forsædepassagerens sikkerhedssele
blive aktiveret, hvis genstanden er
tung nok.
•Der bør ikke anbringes sædepuder på
det forreste passagersæde for at
vægtføleren i det forreste
passagersæde kan fungere korrekt.
Ekstra sædepuder kan påvirke
følerens funktion og gøre, at den ikke
fungerer korrekt.
•Hvis der sidder et lille barn på det
forreste passagersæde, aktiveres
advarselslyden muligvis ikke.
▼Advarselslyd for eldrevet fastback*
Ved betjening af kontakten til den eldrevne
fastback aktiveres advarselslyden, når
betjeningen af den eldrevne fastback
starter, og når den er fuldført.
Hvis der opstår et problem med den
eldrevne fastback, aktiveres
advarselslyden kontinuerligt, mens
kontakten betjenes. Hvis advarselslyden
aktiveres kontinuerligt, mens du betjener
kontakten, skal du få bilen efterset hos en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
▼Advarselslyd for tænding ikke
slukket (STOP)
Europæiske modeller
Hvis førerdøren åbnes, mens tændingen er
på ACC, høres en kontinuerlig biplyd 6
gange i kabinen for at informere føreren
om, at tændingen ikke er slået FRA
(STOP). I denne tilstand vil det nøglefri
adgangssystem ikke fungere, bilen kan
ikke låses, og batteriet aflades.
Undtagen europæiske modeller
Hvis førerdøren åbnes, mens tændingen er
på ACC, høres en kontinuerlig biplyd i
kabinen for at informere føreren om, at
tændingen ikke er slået FRA (STOP). I
denne tilstand vil det nøglefri
adgangssystem ikke fungere, bilen kan
ikke låses, og batteriet aflades.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
*Visse modeller.7-49

▼i-stop-systemets advarselslyd*
•Hvis førerdøren åbnes, mens
motortomgang er standset, lyder
advarselslyden for at gøre føreren
opmærksom på, at motortomgang er
standset. Den stopper, når førerdøren
lukkes igen.
•Advarselslyden afspilles, hvis følgende
handlinger udføres, mens motortomgang
er stoppet. I sådanne tilfælde startes
motoren af sikkerhedshensyn ikke
automatisk igen. Start motoren på
normal vis.
•(Europæisk model)
Førerens sikkerhedssele er ikke
spændt, og førerdøren er åben.
•(Undtagen europæisk model)
•(Manuelt gear)
Med gearstangen i en position, der
ikke er frigear skal førerens
sikkerhedssele løsnes, og førerdøren
åbnes.
•(Automatgear)
Med gearvælgeren i D eller M (ikke
i andet faste gear) skal førerens
sikkerhedssele løsnes, og førerdøren
åbnes.
▼Hastighedsalarm*
Bilens hastighedsalarm er beregnet til at
give føreren besked med en enkelt
advarselslyd og en advarselsindikator i
instrumentgruppen, hvis den indstillede
hastighed er overskredet.
Du kan ændre den hastighed, alarmen skal
udløses ved.
▼Advarselslyd for 120 km/t.*
Hvis bilen kører med over 120 km/t, lyder
der en alarm i 5 sekunder.
▼Advarselslyd for
udendørstemperatur
*
Advarer føreren om risikoen for isglatte
veje, når udendørstemperaturen er lav.
Hvis udendørstemperaturen er lavere end
ca. 4 °C, lyder en advarselslyd, og
udendørstermometeret blinker i ca. 10
sekunder.
(Instrumentpanel af type A)
Se afsnittet "Visning af
udendørstemperatur" på side 4-35.
(Instrumentpanel af type B)
Se afsnittet "Visning af
udendørstemperatur" på side 4-27.
▼Advarselssummer for servostyring
Hvis der opstår en fejl i
servostyringssystemet, tændes eller blinker
fejllampen for servostyring, og summeren
aktiveres samtidigt.
Se afsnittet "Advarselslamper og
indikatorer" på side 4-39.
Hvis der opstår problemer
Advarselslamper/indikatorer og advarselslyde
*Visse modeller.7-51

6. Træk hætten ud, og åbn bagklappen.
Efter denne nødprocedure bør bilen
hurtigst muligt efterses af en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.

FORSIGTIG
Træk ikke skruen ud, når du tager
hætten af. Hvis du gør det, kan skruerne
falde af og gå tabt.
Model med eldrevet fastback
FORSIGTIG
Berør ikke koblingsdelene og
tandhjulene. Hvis skarpe kanter og
tandhjul berøres, kan det forårsage
personskade.
Taget betjenes elektrisk
1. Fjern antennen, hvis en sådan er
monteret.
Se afsnittet "Antenne" på side 5-14.
2. Start motoren.
3. Fortsæt med at trykke kontakten til den
eldrevne fastback i åbningsretningen,
indtil det bageste tag er helt åbent.
Se afsnittet "Åbning af taget" på side
3-45.
Indikation på multiin-
formationsdisplay
BEMÆRK
Stop betjeningen af kontakten, før det
forreste tag åbnes. Hvis der trykkes
kontinuerligt på kontakten, åbnes det
forreste tag, og følgende procedurer
kan ikke udføres.
4. Slå tændingen fra.
5. Fjern fastgørelserne på bilens højre
side.

Hvis der opstår problemer
Når bagklappen ikke kan åbnes
7-55

6. Skub stopgummiet gennem
afdækningen på bilens højre side, mens
du løfter afdækningen en smule op.

Dæksel
Stopgummi
7. Løft afdækningen op fra en position
uden for bilen.

8. Sæt hånden ind under den løftede
afdækning, og løsn hætteskruerne,
indtil de kan drejes frit.

BEMÆRK
På dette tidspunkt må du ikke trække
skruen ud. Hvis hætten trækkes ud, vil
bagklapslåsen blive udløst, men det
bageste tag vil ikke kunne betjenes
elektrisk.
9. Start motoren.
10. Fortsæt med at trykke kontakten til den
eldrevne fastback i lukningsretningen,
indtil taget er helt lukket.
Se afsnittet "Lukning af taget" på side
3-46.

Indikation på
multiinformations-
display
11. Slå tændingen fra.
12. Fjern vindblokeringen.

Vindblokering
Hvis der opstår problemer
Når bagklappen ikke kan åbnes
7-56

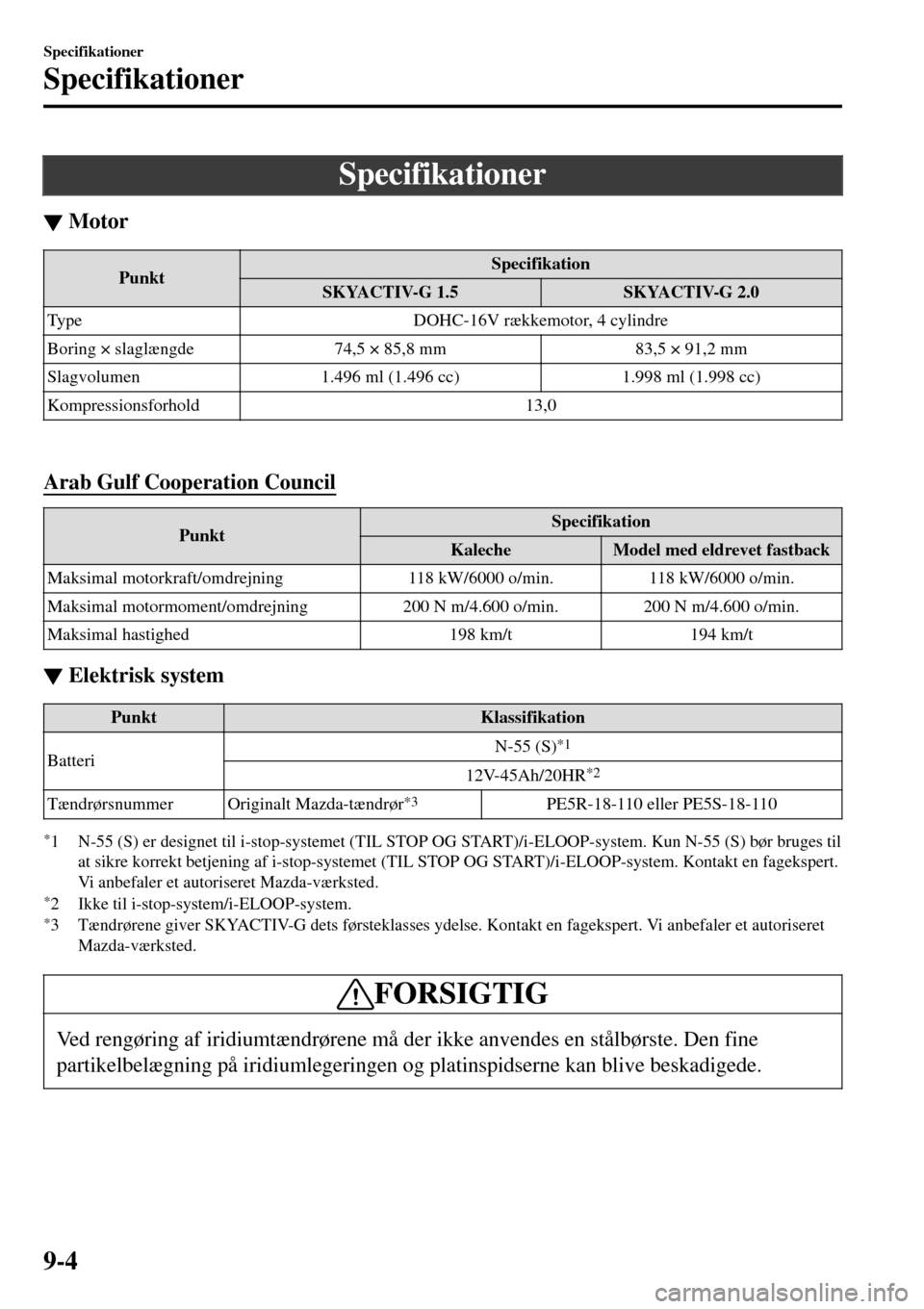

Specifikationer
▼Motor
PunktSpecifikation
SKYACTIV-G 1.5 SKYACTIV-G 2.0
Type DOHC-16V rækkemotor, 4 cylindre
Boring × slaglængde 74,5 × 85,8 mm 83,5 × 91,2 mm
Slagvolumen 1.496 ml (1.496 cc) 1.998 ml (1.998 cc)
Kompressionsforhold 13,0

Arab Gulf Cooperation Council
PunktSpecifikation
Kaleche Model med eldrevet fastback
Maksimal motorkraft/omdrejning 118 kW/6000 o/min. 118 kW/6000 o/min.
Maksimal motormoment/omdrejning 200 N m/4.600 o/min. 200 N m/4.600 o/min.
Maksimal hastighed 198 km/t 194 km/t
▼Elektrisk system
Punkt Klassifikation
BatteriN-55 (S)
*1
12V-45Ah/20HR*2
Tændrørsnummer
Originalt Mazda-tændrør*3PE5R-18-110 eller PE5S-18-110
*1 N-55 (S) er designet til i-stop-systemet (TIL STOP OG START)/i-ELOOP-system. Kun N-55 (S) bør bruges til
at sikre korrekt betjening af i-stop-systemet (TIL STOP OG START)/i-ELOOP-system. Kontakt en fagekspert.
Vi anbefaler et autoriseret Mazda-værksted.
*2 Ikke til i-stop-system/i-ELOOP-system.*3 Tændrørene giver SKYACTIV-G dets førsteklasses ydelse. Kontakt en fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
FORSIGTIG
Ved rengøring af iridiumtændrørene må der ikke anvendes en stålbørste. Den fine
partikelbelægning på iridiumlegeringen og platinspidserne kan blive beskadigede.
Specifikationer
Specifikationer
9-4

Indeks
Visning af Lane Departure Warning
System (LDWS)...........................
4-37
Visning af udendørstemperatur....4-35
Mål.......................................................9-6
Måleinstrumenter...............................4-22
Målere................................................4-22
N
Nakkestøtte..........................................2-8
Nødbugsering
Beskrivelse af bugsering..............
7-27
Trækkroge.....................................7-28
Nødstart
Skubbestart...................................
7-23
Start af druknet motor..................7-23
Nøglefrit adgangssystem.....................3-3
Nøgler..................................................3-2
Afbrydelsesfunktion i nøgle...........3-8
Fjernbetjening................................3-4
O
Omdrejningstæller..............................4-24
Opbevaringsboks i
sædebeklædning...............................
5-120
Opbevaringsrum...............................5-119
Konsolboks.................................5-119
Opbevaringsboks i
sædebeklædning.........................
5-120
Sædesideboks..............................5-119
Oplysningsmærkat...............................9-2
Optagelse af bildata.............................8-5
Overophedning...................................7-24
P
Parkeringsbremse...............................4-77
Parkeringsfølersystem......................4-141
Betjening af parkeringshjælpens
følersystem.................................
4-143
Følerdetektionsområde...............4-143
Planlagt vedligeholdelse......................6-3
Problemer
Batteriet bliver fladt.....................
7-20
Hvis taget ikke kan lukkes...........7-59
Nødbugsering...............................7-27
Nødparkering..................................7-2
Nødstart........................................7-23
Når bagklappen ikke kan åbnes....7-54
Når brændstofklappen ikke kan
åbnes.............................................
7-26
Overophedning.............................7-24
Punktering............................................7-3
Afmontering af hjulet...................7-14
Montering af hjulet......................7-17
Pærer
Specifikationer...............................
9-7
Udskiftning...................................6-38
R
Radarsensor (bag)............................4-126
Rat......................................................3-27
Horn..............................................4-74
Rear Cross Traffic Alert (RCTA).....4-113
Registrering af bilen i udlandet...........8-2
Rokning af bilen................................3-57
Ruder
Elruder..........................................
3-31
S
Servostyring.......................................4-94
Signaler for vognbaneskift.................4-67
Signalsystem ved nødstop.................4-79
Sikkerhedsselesystem.........................2-12
Forholdsregler ved brug af
sikkerhedssele................................
2-9
Gravide.........................................2-11
Nødlåsning....................................2-11
Sikkerhedssystem
Startspærresystem.........................
3-48
Tyverialarmsystem.......................3-50
10-7
