MAZDA MODEL MX-5 RF 2017 Kezelési útmutató (in Hungarian)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL MX-5 RF, Model: MAZDA MODEL MX-5 RF 2017Pages: 607, PDF Size: 8.2 MB
Page 461 of 607

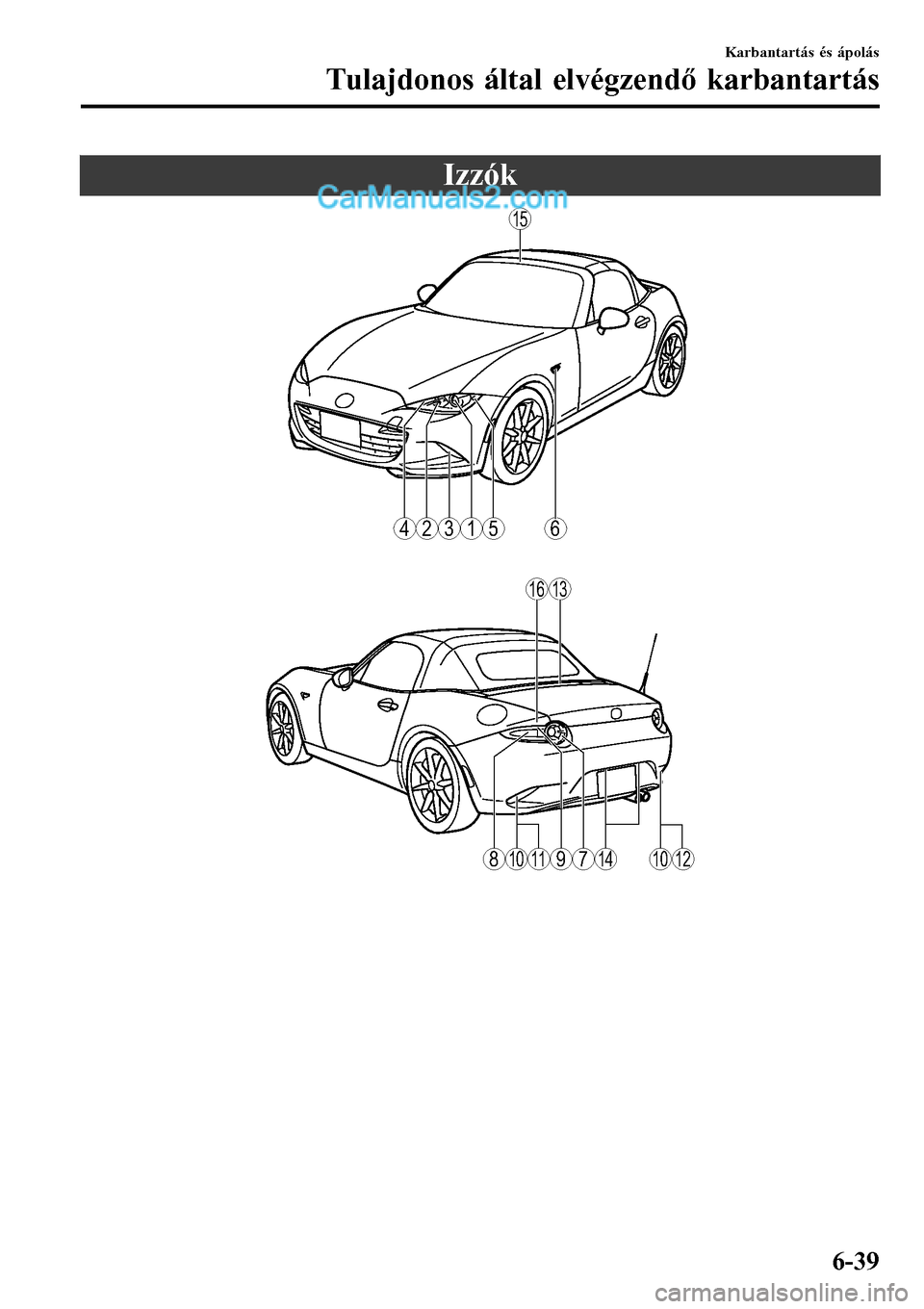

Izzók
6
15
1316
15234
1011141012789
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-39
Page 462 of 607

Fényszórók (tompított fényszóró)
Fényszórók (távolsági fényszóró)
Menetfény
Helyzetjelző lámpák
Első irányjelzők
Oldalsó irányjelzők
Féklámpák
Hátsó irányjelzők
Hátsó lámpák
Tolatólámpa
Hátsó ködlámpa (balkormányos kivitel)*
Hátsó ködlámpa (Jobbkormányos modell)*
Pótféklámpa
Rendszámtábla-megvilágítás
Mennyezeti lámpa
Csomagtér-világítás
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-40*Egyes modelleken.
Page 463 of 607

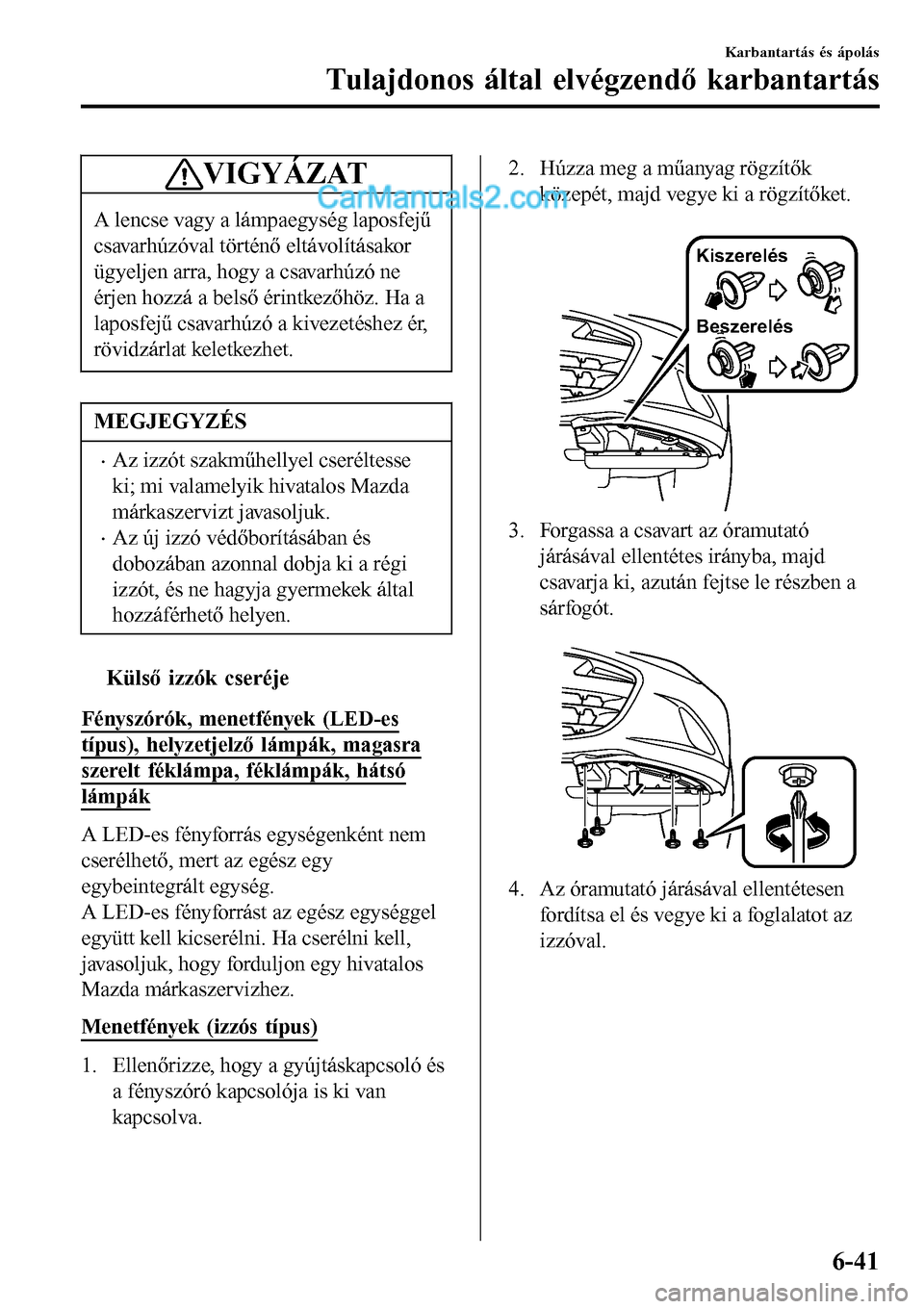

VIGYÁZAT
A lencse vagy a lámpaegység laposfejű
csavarhúzóval történő eltávolításakor
ügyeljen arra, hogy a csavarhúzó ne
érjen hozzá a belső érintkezőhöz. Ha a
laposfejű csavarhúzó a kivezetéshez ér,
rövidzárlat keletkezhet.
MEGJEGYZÉS
•Az izzót szakműhellyel cseréltesse
ki; mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
•Az új izzó védőborításában és
dobozában azonnal dobja ki a régi
izzót, és ne hagyja gyermekek által
hozzáférhető helyen.
tKülső izzók cseréje
Fényszórók, menetfények (LED-es
típus), helyzetjelző lámpák, magasra
szerelt féklámpa, féklámpák, hátsó
lámpák
A LED-es fényforrás egységenként nem
cserélhető, mert az egész egy
egybeintegrált egység.
A LED-es fényforrást az egész egységgel
együtt kell kicserélni. Ha cserélni kell,
javasoljuk, hogy forduljon egy hivatalos
Mazda márkaszervizhez.
Menetfények (izzós típus)
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket.
Kiszerelés
Beszerelés
3. Forgassa a csavart az óramutató
járásával ellentétes irányba, majd
csavarja ki, azután fejtse le részben a
sárfogót.
4. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-41
Page 464 of 607

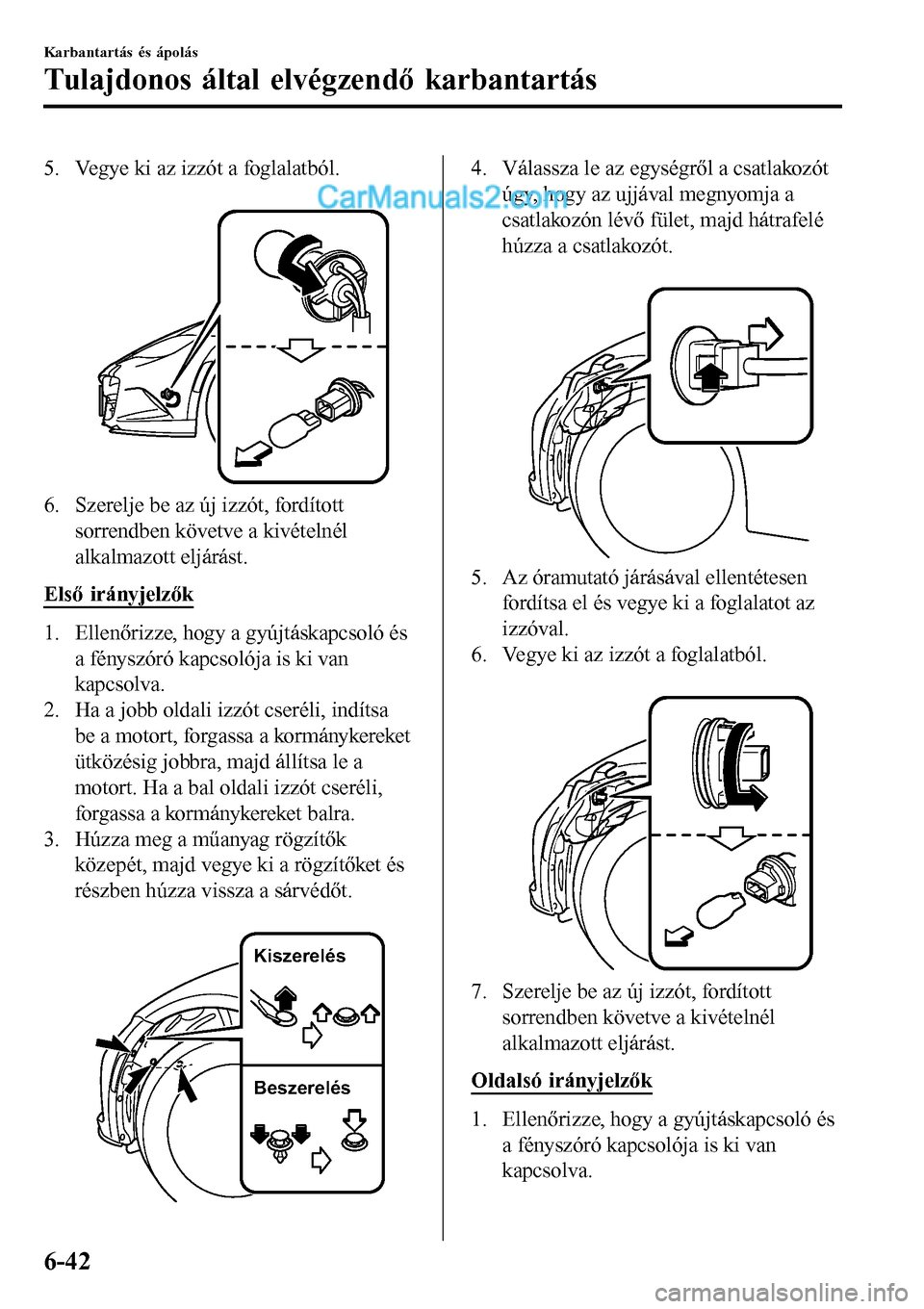

5. Vegye ki az izzót a foglalatból.
6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Első irányjelzők
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a kormánykereket
ütközésig jobbra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket balra.
3. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
részben húzza vissza a sárvédőt.
Kiszerelés
Beszerelés
4. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával megnyomja a
csatlakozón lévő fület, majd hátrafelé
húzza a csatlakozót.
5. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
6. Vegye ki az izzót a foglalatból.
7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Oldalsó irányjelzők
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-42
Page 465 of 607

2. Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a kormánykereket
ütközésig jobbra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket balra.
3. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
részben húzza vissza a sárvédőt.
Kiszerelés
Beszerelés
4. Vegye ki az egységet úgy, hogy az
ujjával megnyomja az egységen lévő
fület, majd előrefelé húzza az
egységet.
5. Válassza le az elektromos csatlakozót
az egységről hátrafelé húzva.
6. Szerelje be az oldalsó irányjelző új
izzóját, fordított sorrendben követve a
kivételnél alkalmazott eljárást.
Hátsó irányjelzők
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
a csomagtér hátulsó kárpitját.
Kiszerelés
Beszerelés
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-43
Page 466 of 607

3. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.
4. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
részben húzza vissza a csomagtér
oldalsó kárpitját.
Kiszerelés
Beszerelés
5. Alakítsa ki a lyukat, ahová később
beillesztheti az ujját a hátsó kombinált
lámpa eltávolításához: fogja ujjai közé
az ábrán látható tömítőgyűrű alsó és
felső részét, és tolja ki a lyukból a
hátsó kombinált lámpa irányába.
Tömítőgyűrű
Hátsó kombinált
lámpaegység
Tömítőgyűrű Felépítmény
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-44
Page 467 of 607

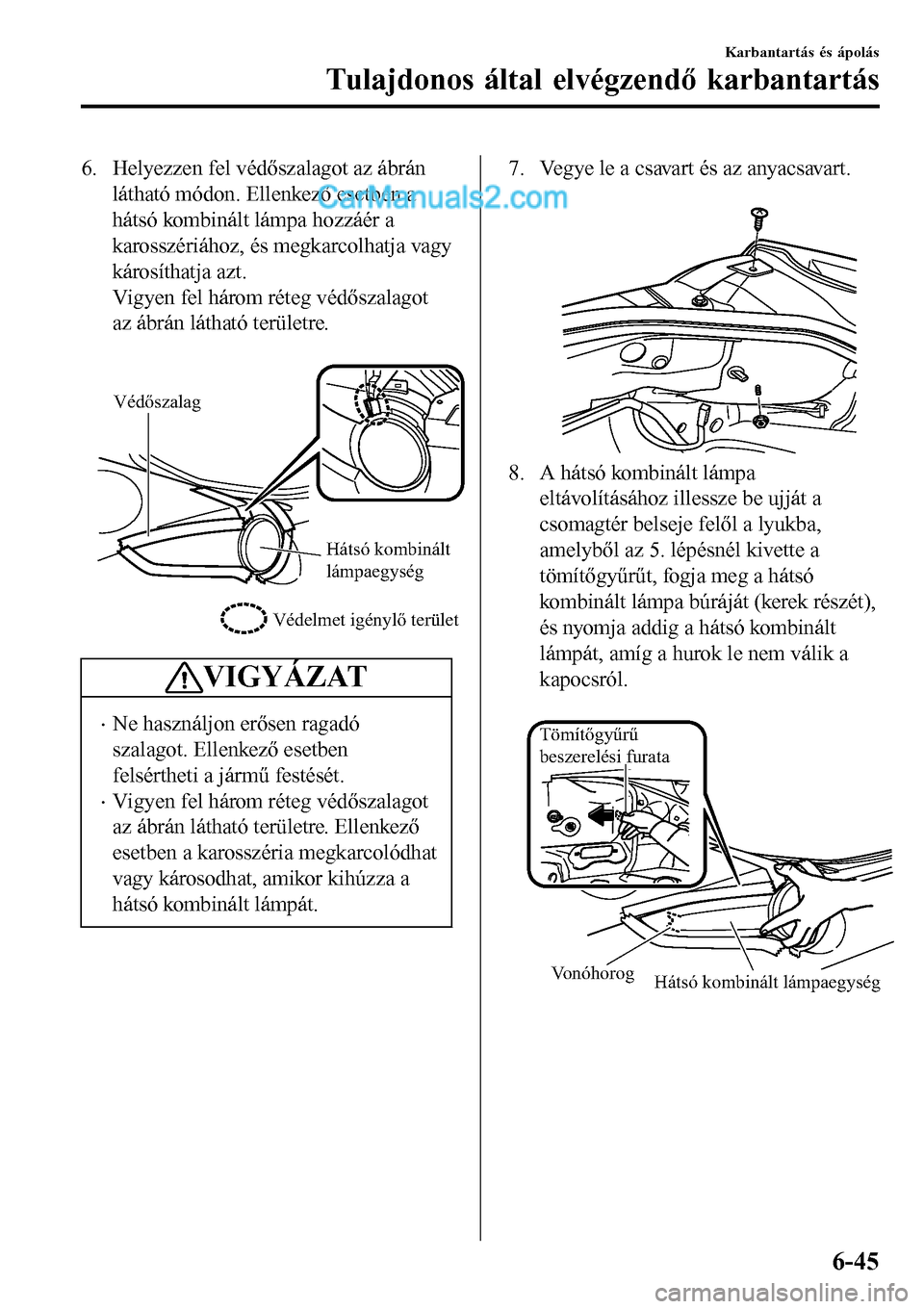

6. Helyezzen fel védőszalagot az ábrán
látható módon. Ellenkező esetben a
hátsó kombinált lámpa hozzáér a
karosszériához, és megkarcolhatja vagy
károsíthatja azt.
Vigyen fel három réteg védőszalagot
az ábrán látható területre.
Védőszalag
Hátsó kombinált
lámpaegység
Védelmet igénylő terület
VIGYÁZAT
•Ne használjon erősen ragadó
szalagot. Ellenkező esetben
felsértheti a jármű festését.
•Vigyen fel három réteg védőszalagot
az ábrán látható területre. Ellenkező
esetben a karosszéria megkarcolódhat
vagy károsodhat, amikor kihúzza a
hátsó kombinált lámpát.
7. Vegye le a csavart és az anyacsavart.
8. A hátsó kombinált lámpa
eltávolításához illessze be ujját a
csomagtér belseje felől a lyukba,
amelyből az 5. lépésnél kivette a
tömítőgyűrűt, fogja meg a hátsó
kombinált lámpa búráját (kerek részét),
és nyomja addig a hátsó kombinált
lámpát, amíg a hurok le nem válik a
kapocsról.
Hátsó kombinált lámpaegység Vonóhorog
Tömítőgyűrű
beszerelési furata
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-45
Page 468 of 607

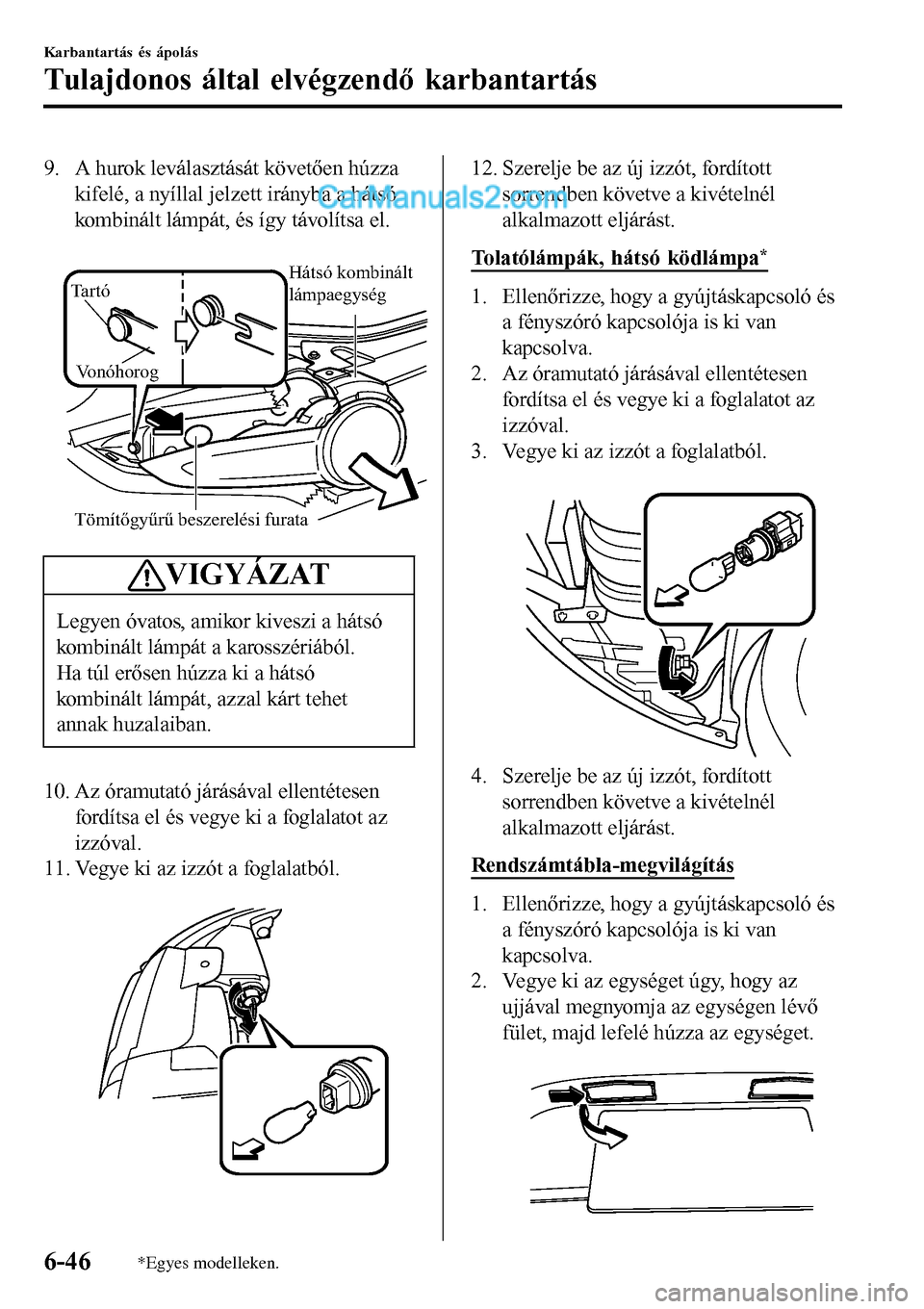

9. A hurok leválasztását követően húzza
kifelé, a nyíllal jelzett irányba a hátsó
kombinált lámpát, és így távolítsa el.
Tömítőgyűrű beszerelési furata Tartó
VonóhorogHátsó kombinált
lámpaegység
VIGYÁZAT
Legyen óvatos, amikor kiveszi a hátsó
kombinált lámpát a karosszériából.
Ha túl erősen húzza ki a hátsó
kombinált lámpát, azzal kárt tehet
annak huzalaiban.
10. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
11. Vegye ki az izzót a foglalatból.
12. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Tolatólámpák, hátsó ködlámpa
*
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
3. Vegye ki az izzót a foglalatból.
4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Rendszámtábla-megvilágítás
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Vegye ki az egységet úgy, hogy az
ujjával megnyomja az egységen lévő
fület, majd lefelé húzza az egységet.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-46*Egyes modelleken.
Page 469 of 607

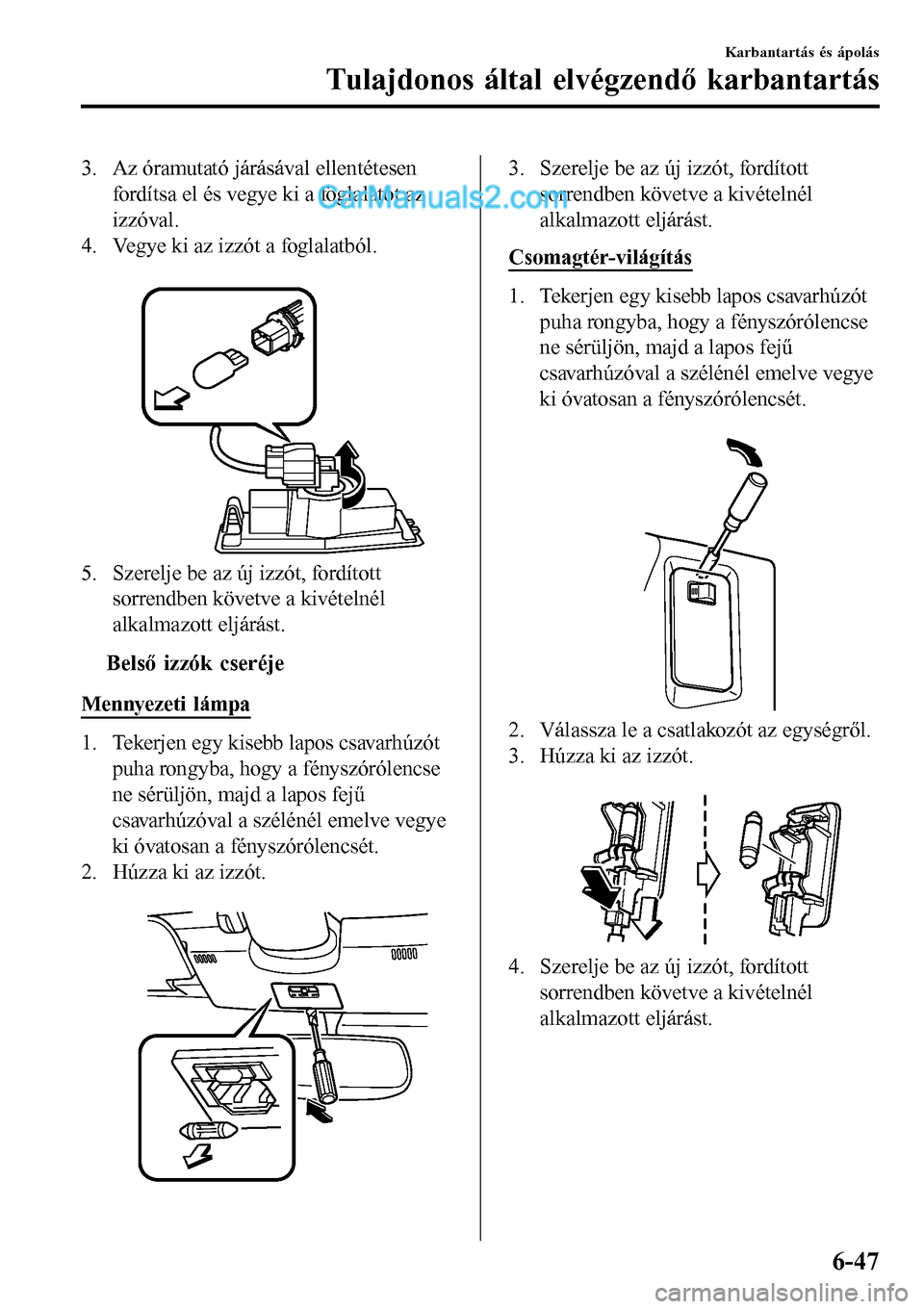

3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
4. Vegye ki az izzót a foglalatból.
5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
ttBelső izzók cseréje
Mennyezeti lámpa
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, majd a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
2. Húzza ki az izzót.
3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Csomagtér-világítás
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, majd a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
2. Válassza le a csatlakozót az egységről.
3. Húzza ki az izzót.
4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-47
Page 470 of 607

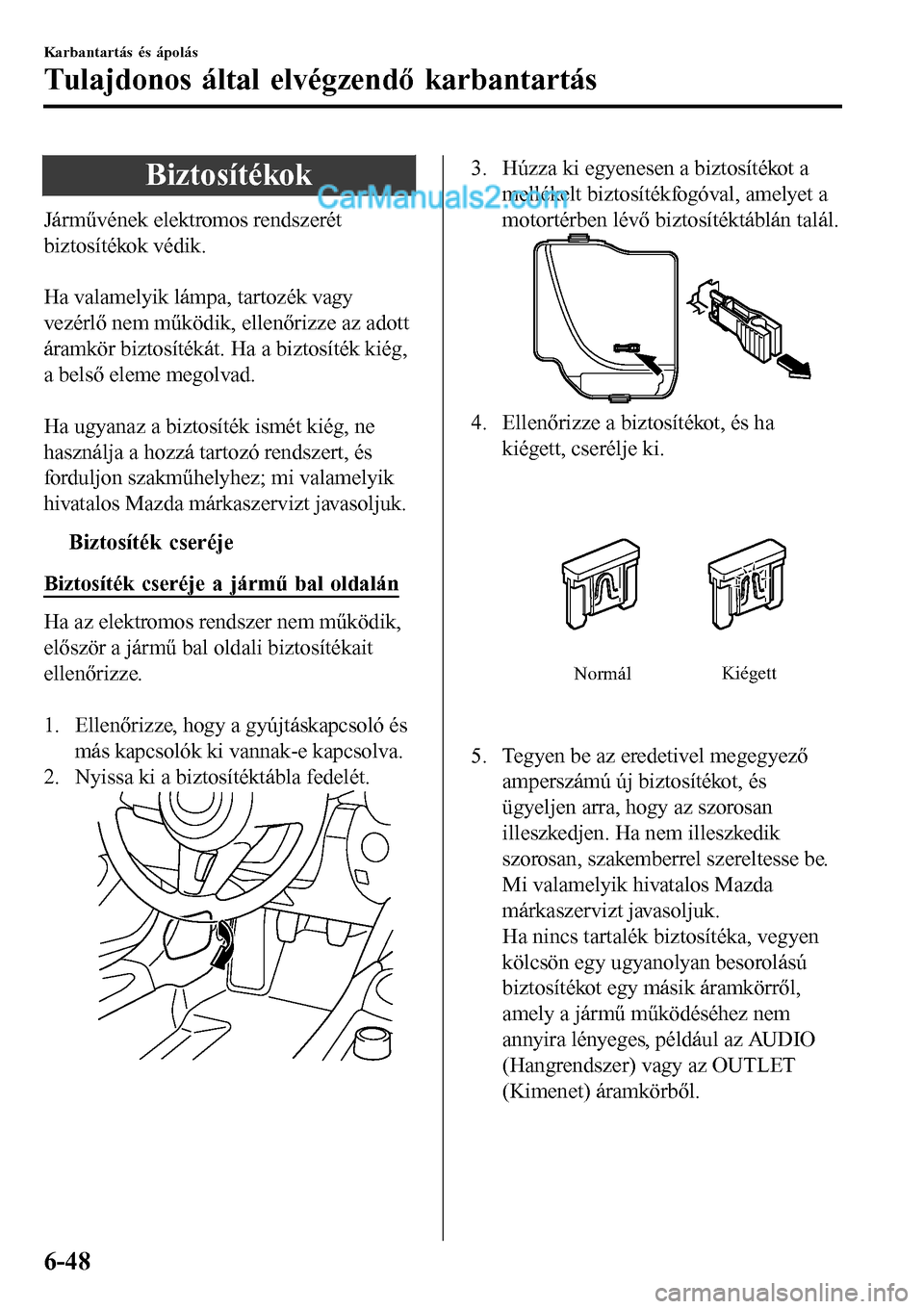

Biztosítékok
Járművének elektromos rendszerét
biztosítékok védik.
Ha valamelyik lámpa, tartozék vagy
vezérlő nem működik, ellenőrizze az adott
áramkör biztosítékát. Ha a biztosíték kiég,
a belső eleme megolvad.
Ha ugyanaz a biztosíték ismét kiég, ne
használja a hozzá tartozó rendszert, és
forduljon szakműhelyhez; mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk.
tBiztosíték cseréje
Biztosíték cseréje a jármű bal oldalán
Ha az elektromos rendszer nem működik,
először a jármű bal oldali biztosítékait
ellenőrizze.
1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Nyissa ki a biztosítéktábla fedelét.
3. Húzza ki egyenesen a biztosítékot a
mellékelt biztosítékfogóval, amelyet a
motortérben lévő biztosítéktáblán talál.
4. Ellenőrizze a biztosítékot, és ha
kiégett, cserélje ki.
NormálKiégett
5. Tegyen be az eredetivel megegyező
amperszámú új biztosítékot, és
ügyeljen arra, hogy az szorosan
illeszkedjen. Ha nem illeszkedik
szorosan, szakemberrel szereltesse be.
Mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Ha nincs tartalék biztosítéka, vegyen
kölcsön egy ugyanolyan besorolású
biztosítékot egy másik áramkörről,
amely a jármű működéséhez nem
annyira lényeges, például az AUDIO
(Hangrendszer) vagy az OUTLET
(Kimenet) áramkörből.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-48
