MAZDA MODEL MX-5 RF 2017 Manual del propietario (in Spanish)

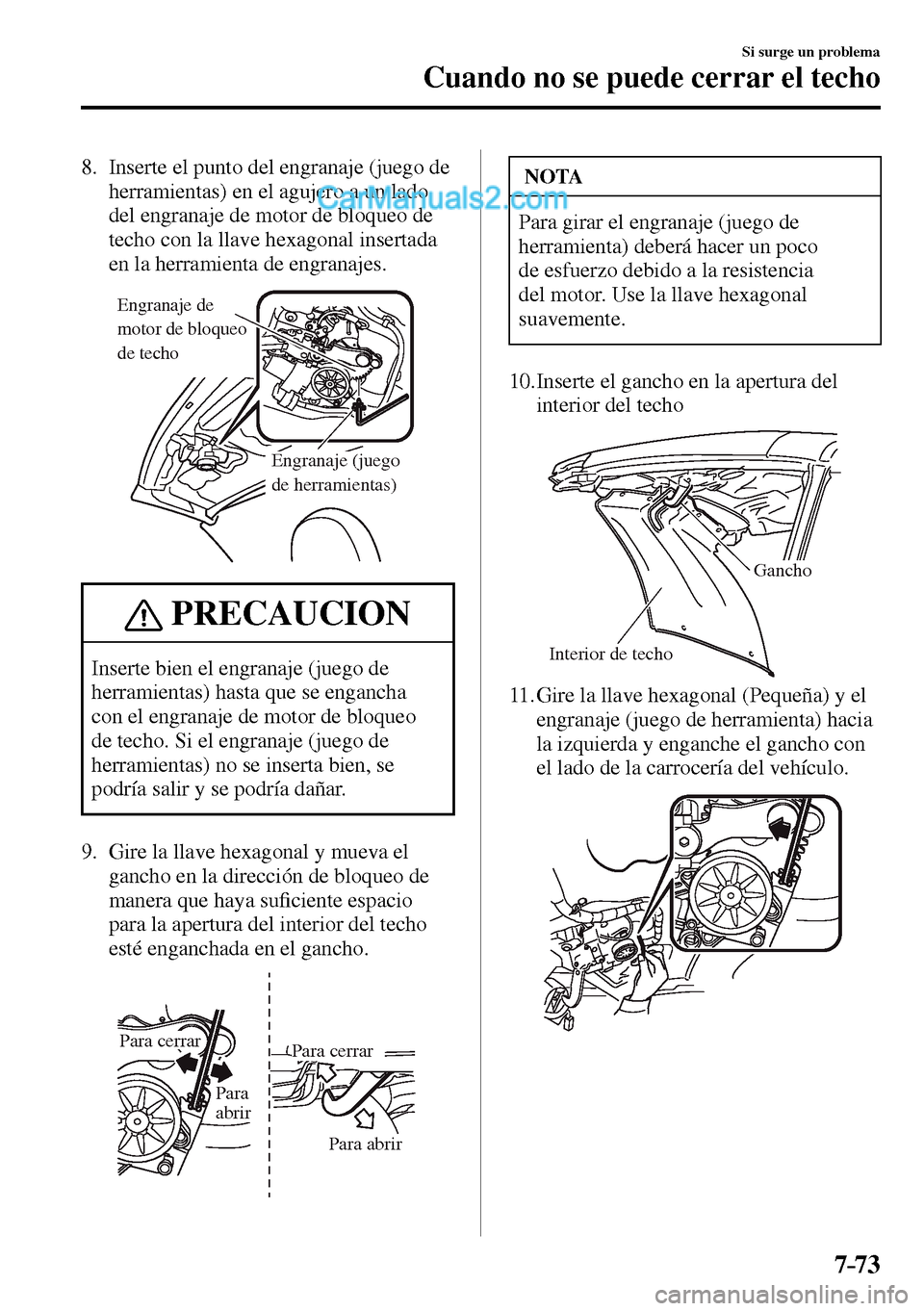

7–73
Si surge un problema
Cuando no se puede cerrar el techo
8. Inserte el punto del engranaje (juego de
herramientas) en el agujero a un lado
del engranaje de motor de bloqueo de
techo con la llave hexagonal insertada
en la herramienta de engranajes.
Engranaje de
motor de bloqueo
de techo
Engranaje (juego
de herramientas)
PRECAUCION
Inserte bien el engranaje (juego de
herramientas) hasta que se engancha
con el engranaje de motor de bloqueo
de techo. Si el engranaje (juego de
herramientas) no se inserta bien, se
podría salir y se podría dañar.
9. Gire la llave hexagonal y mueva el
gancho en la dirección de bloqueo de
manera que haya su¿ ciente espacio
para la apertura del interior del techo
esté enganchada en el gancho.
Para
abrir
Para abrir
Para cerrarPara cerrar
NOTA
Para girar el engranaje (juego de
herramienta) deberá hacer un poco
de esfuerzo debido a la resistencia
del motor. Use la llave hexagonal
suavemente.
10. Inserte el gancho en la apertura del
interior del techo
Gancho
Interior de techo
11. Gire la llave hexagonal (Pequeña) y el
engranaje (juego de herramienta) hacia
la izquierda y enganche el gancho con
el lado de la carrocería del vehículo.

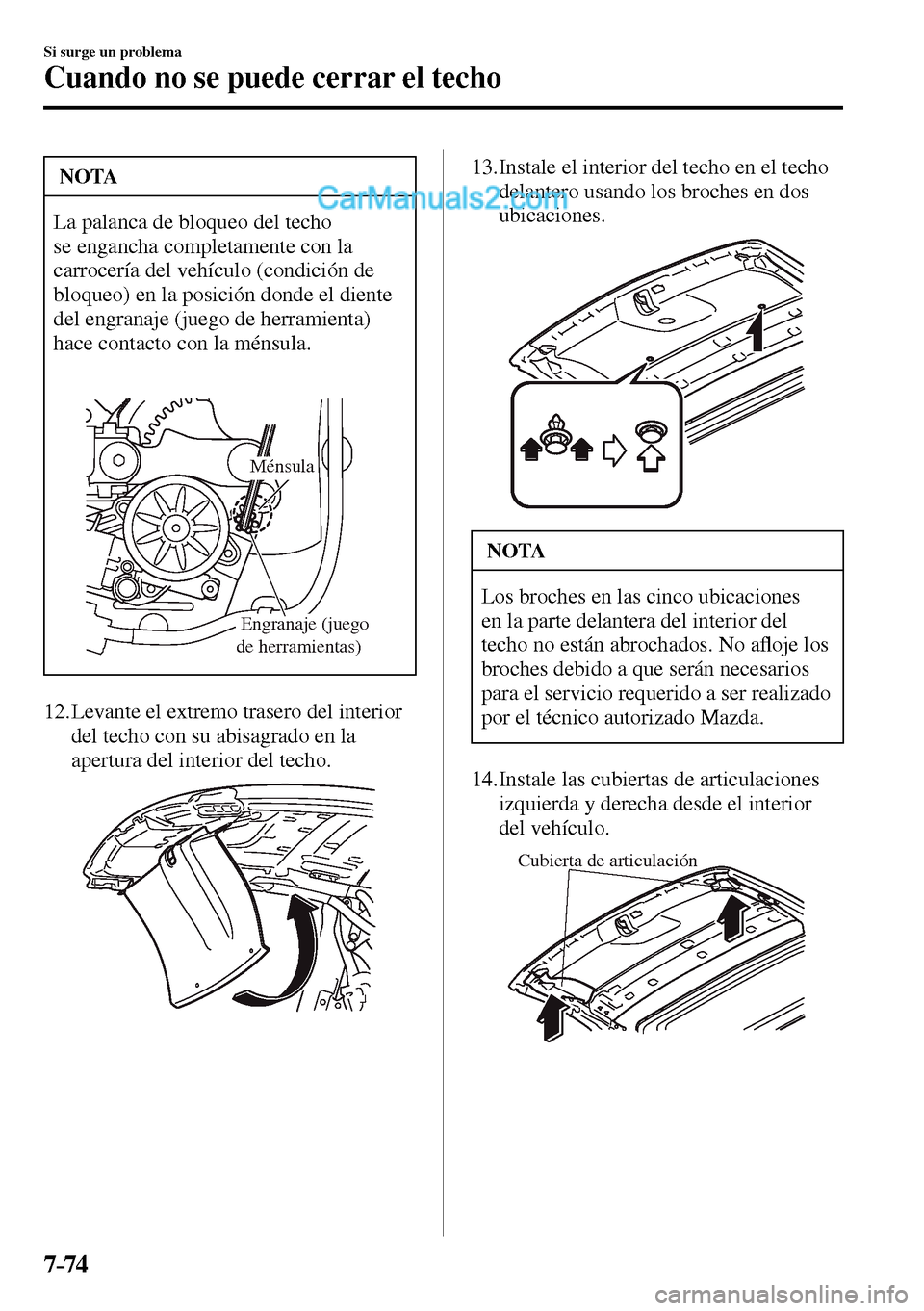

7–74
Si surge un problema
Cuando no se puede cerrar el techo
NOTA
La palanca de bloqueo del techo
se engancha completamente con la
carrocería del vehículo (condición de
bloqueo) en la posición donde el diente
del engranaje (juego de herramienta)
hace contacto con la ménsula.
Engranaje (juego
de herramientas)
Ménsula
12. Levante el extremo trasero del interior
del techo con su abisagrado en la
apertura del interior del techo.
13. Instale el interior del techo en el techo
delantero usando los broches en dos
ubicaciones.
NOTA
Los broches en las cinco ubicaciones
en la parte delantera del interior del
techo no están abrochados. No aÀ oje los
broches debido a que serán necesarios
para el servicio requerido a ser realizado
por el técnico autorizado Mazda.
14. Instale las cubiertas de articulaciones
izquierda y derecha desde el interior
del vehículo.
Cubierta de articulación

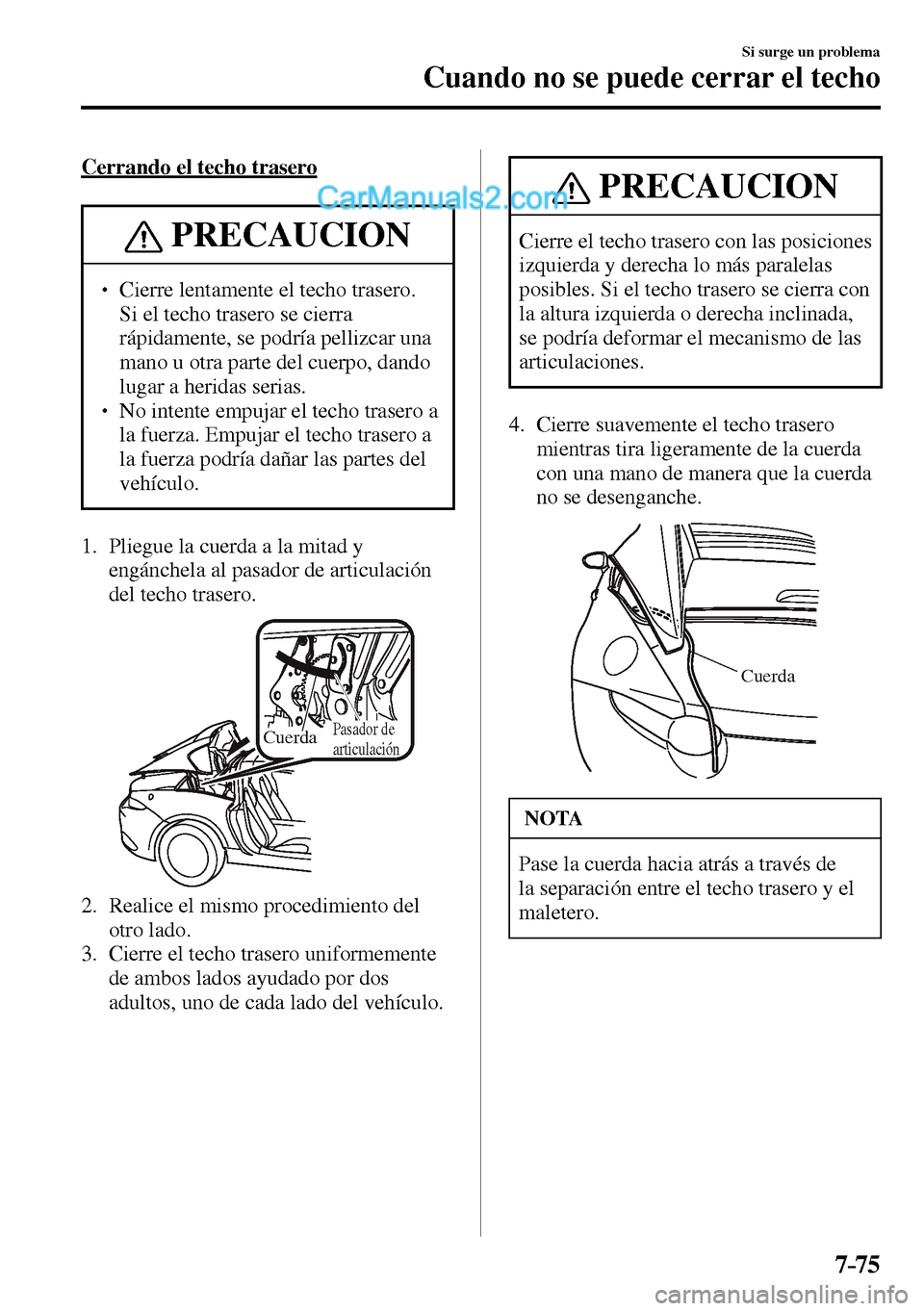

7–75
Si surge un problema
Cuando no se puede cerrar el techo
Cerrando el techo trasero
PRECAUCION
  Cierre lentamente el techo trasero.
Si el techo trasero se cierra
rápidamente, se podría pellizcar una
mano u otra parte del cuerpo, dando
lugar a heridas serias.
  No intente empujar el techo trasero a
la fuerza. Empujar el techo trasero a
la fuerza podría dañar las partes del
vehículo.
1. Pliegue la cuerda a la mitad y
engánchela al pasador de articulación
del techo trasero.
CuerdaPasador de
articulación
2. Realice el mismo procedimiento del
otro lado.
3. Cierre el techo trasero uniformemente
de ambos lados ayudado por dos
adultos, uno de cada lado del vehículo.
PRECAUCION
Cierre el techo trasero con las posiciones
izquierda y derecha lo más paralelas
posibles. Si el techo trasero se cierra con
la altura izquierda o derecha inclinada,
se podría deformar el mecanismo de las
articulaciones.
4. Cierre suavemente el techo trasero
mientras tira ligeramente de la cuerda
con una mano de manera que la cuerda
no se desenganche.
Cuerda
NOTA
Pase la cuerda hacia atrás a través de
la separación entre el techo trasero y el
maletero.

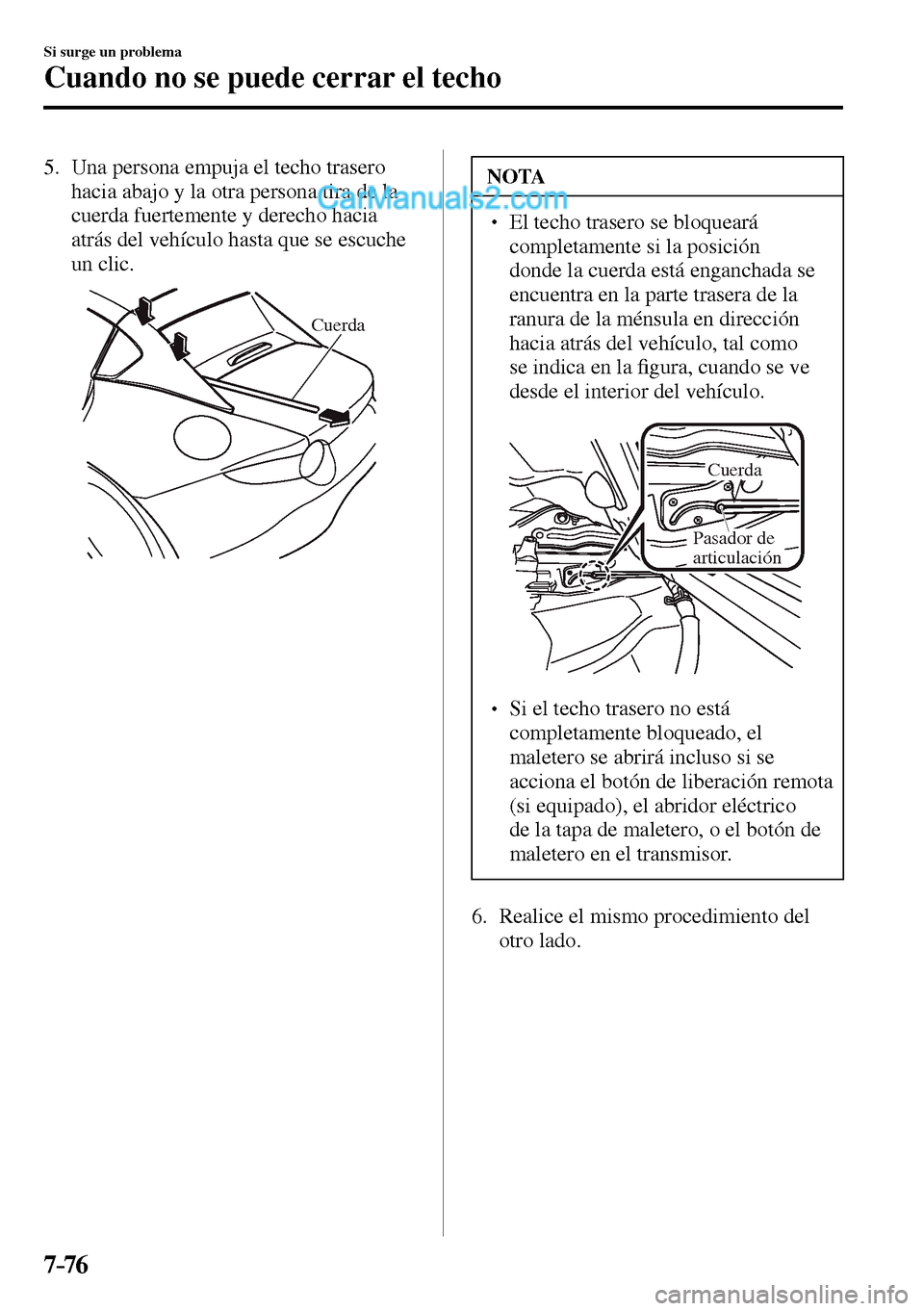

7–76
Si surge un problema
Cuando no se puede cerrar el techo
5. Una persona empuja el techo trasero
hacia abajo y la otra persona tira de la
cuerda fuertemente y derecho hacia
atrás del vehículo hasta que se escuche
un clic.
Cuerda
NOTA
  El techo trasero se bloqueará
completamente si la posición
donde la cuerda está enganchada se
encuentra en la parte trasera de la
ranura de la ménsula en dirección
hacia atrás del vehículo, tal como
se indica en la ¿ gura, cuando se ve
desde el interior del vehículo.
Cuerda
Pasador de
articulación

 Si el techo trasero no está
completamente bloqueado, el
maletero se abrirá incluso si se
acciona el botón de liberación remota
(si equipado), el abridor eléctrico
de la tapa de maletero, o el botón de
maletero en el transmisor.
6. Realice el mismo procedimiento del
otro lado.

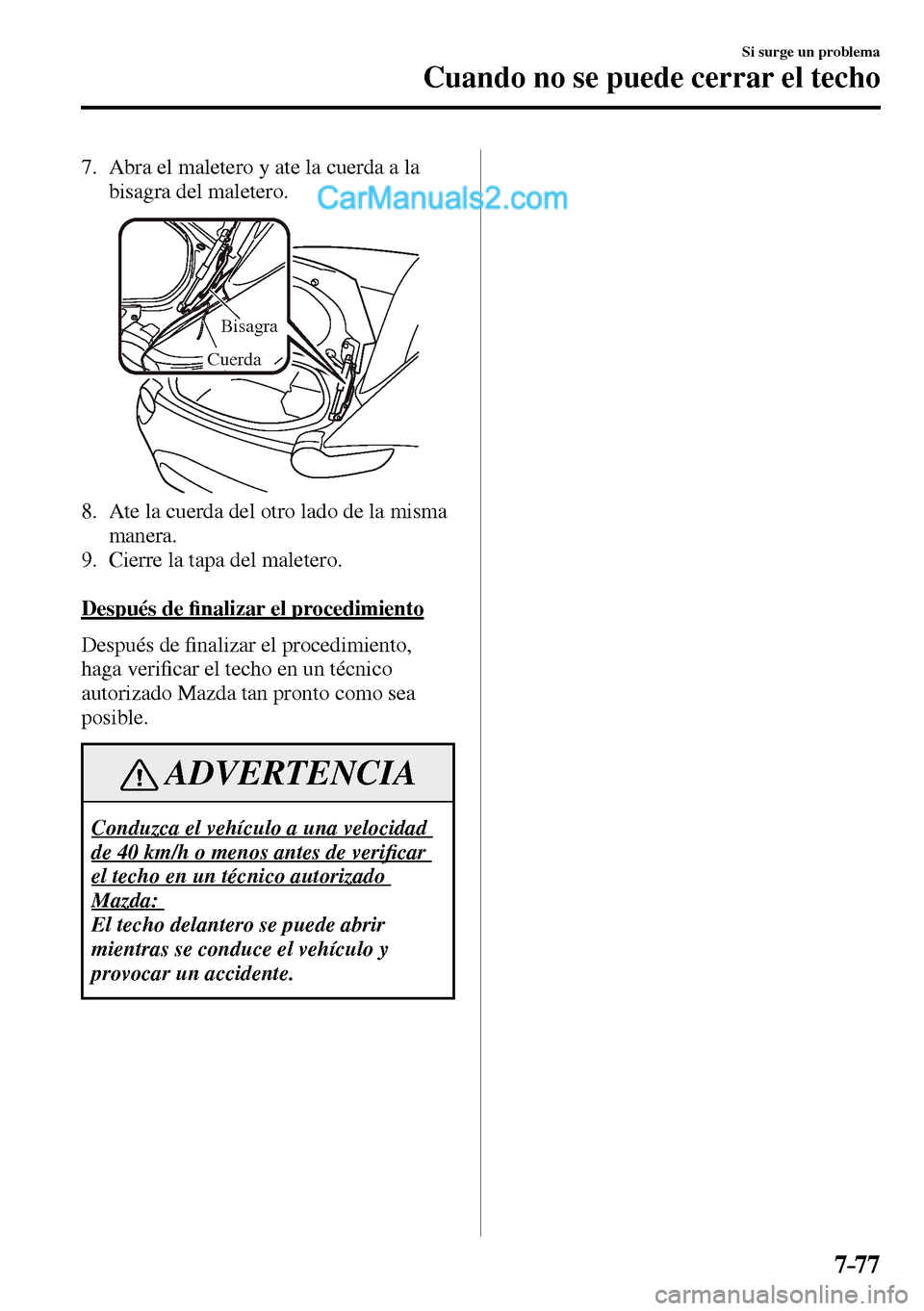

7–77
Si surge un problema
Cuando no se puede cerrar el techo
7. Abra el maletero y ate la cuerda a la
bisagra del maletero.
Bisagra
Cuerda
8. Ate la cuerda del otro lado de la misma
manera.
9. Cierre la tapa del maletero.
Después de ¿ nalizar el procedimiento
Después de ¿ nalizar el procedimiento,
haga veri¿ car el techo en un técnico
autorizado Mazda tan pronto como sea
posible.
ADVERTENCIA
Conduzca el vehículo a una velocidad
de 40 km/h o menos antes de veri¿ car
el techo en un técnico autorizado
Mazda:
El techo delantero se puede abrir
mientras se conduce el vehículo y
provocar un accidente.

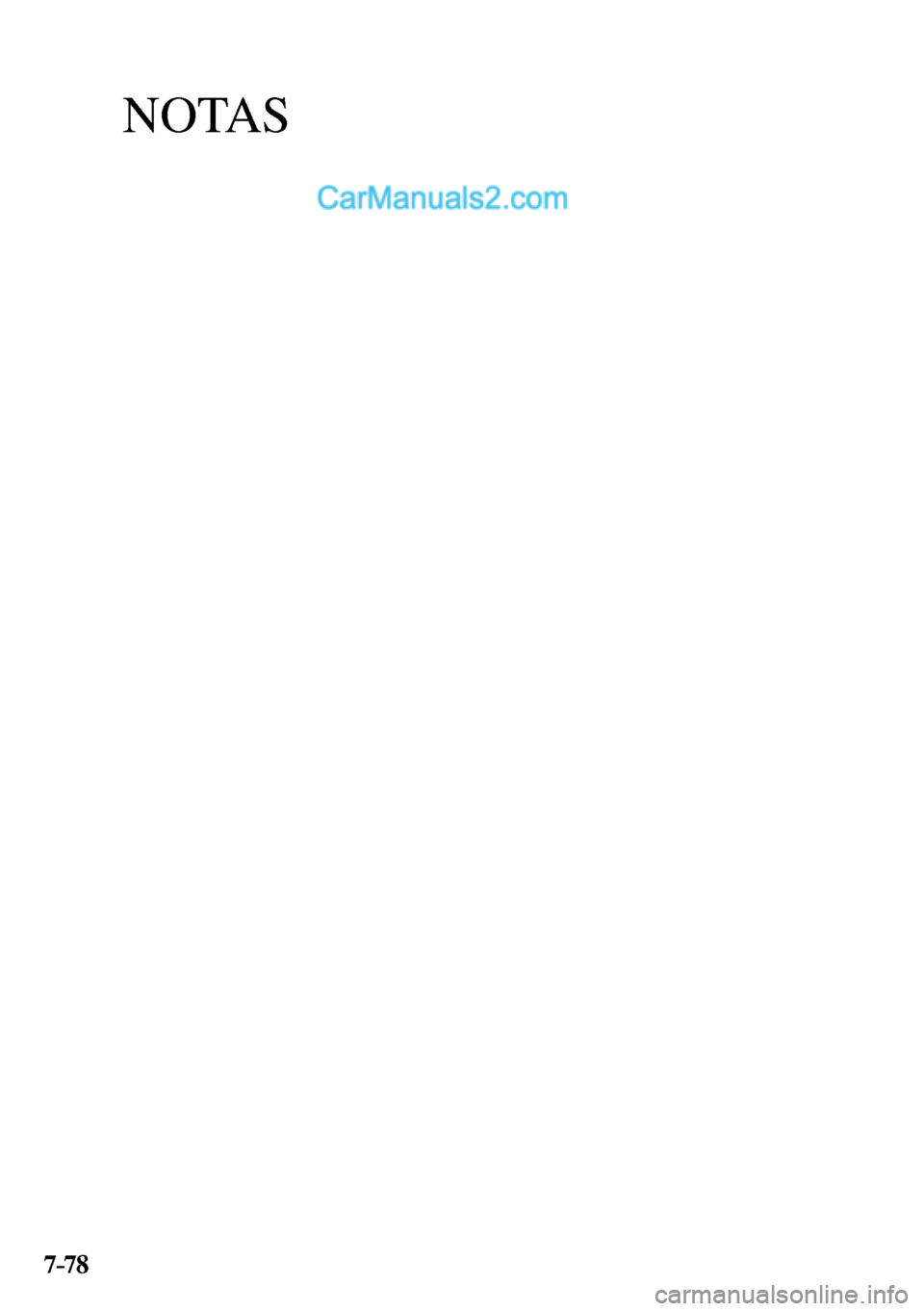

7–78
NOTAS


8–1
8Información para el propietario
Información importante para el consumidor incluyendo garantías y
equipos adicionales.
Garantías ............................................................................................ 8-2
Registro de su vehículo en el extranjero ....................................... 8-2
Accesorios y partes adicionales no originales .............................. 8-3
Teléfonos celulares ............................................................................. 8-4
Advertencia de teléfonos celulares ............................................... 8-4
Grabación de datos del vehículo ....................................................... 8-5
Grabación de datos del vehículo ................................................... 8-5
Declaración de conformidad ............................................................. 8-6
Declaración de conformidad ......................................................... 8-6
Compatibilidad electromagnética ................................................... 8-19
Compatibilidad electromagnética ............................................... 8-19
Recolección/Desecho de equipos viejos/baterías usadas ............... 8-21
Información para los usuarios sobre recolección y desecho de
equipos viejos y baterías usadas ................................................. 8-21

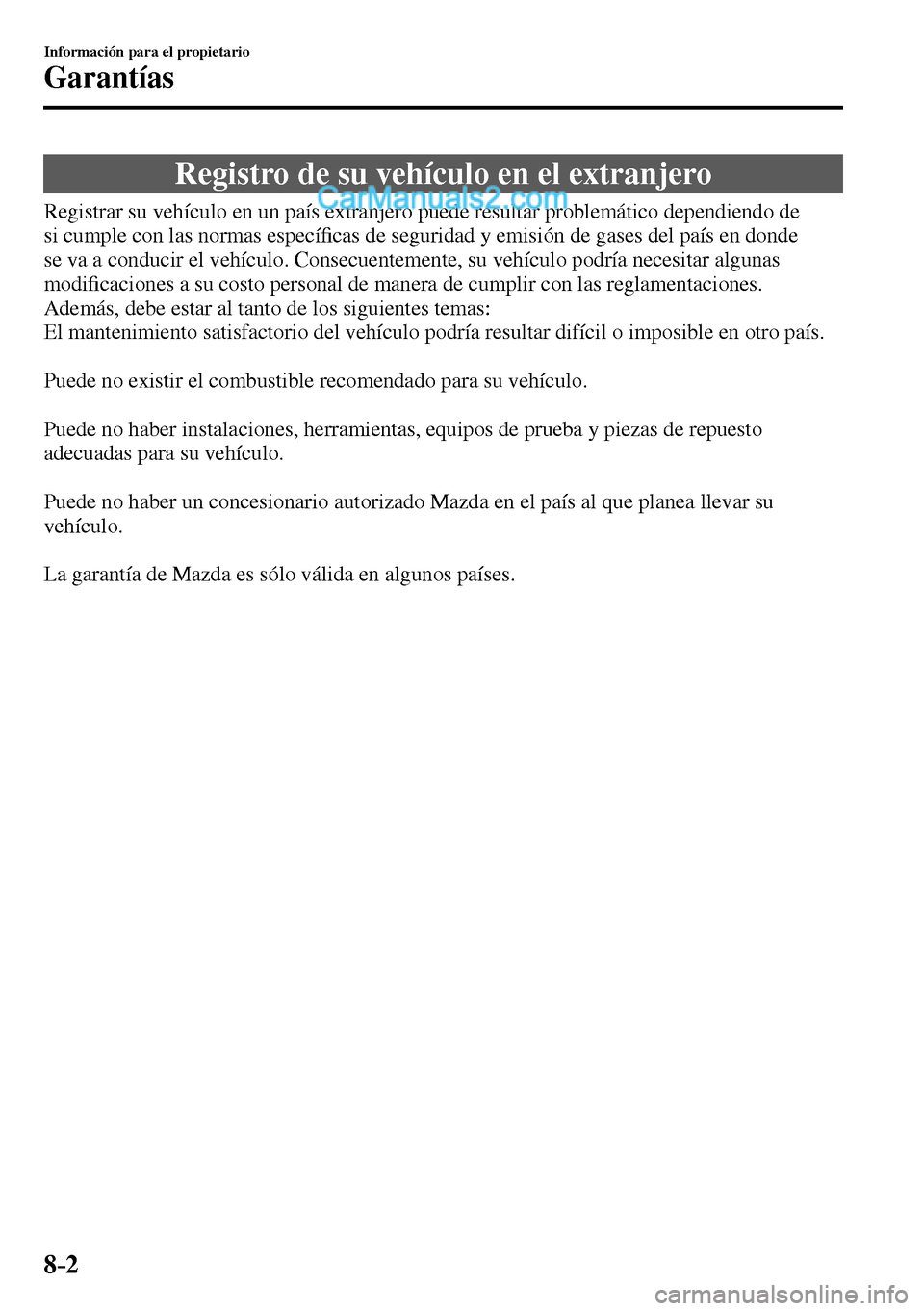

8–2
Información para el propietario
Garantías
Registro de su vehículo en el extranjero
Registrar su vehículo en un país extranjero puede resultar problemático dependiendo de
si cumple con las normas especí¿ cas de seguridad y emisión de gases del país en donde
se va a conducir el vehículo. Consecuentemente, su vehículo podría necesitar algunas
modi¿ caciones a su costo personal de manera de cumplir con las reglamentaciones.
Además, debe estar al tanto de los siguientes temas:
El mantenimiento satisfactorio del vehículo podría resultar difícil o imposible en otro país.
Puede no existir el combustible recomendado para su vehículo.
Puede no haber instalaciones, herramientas, equipos de prueba y piezas de repuesto
adecuadas para su vehículo.
Puede no haber un concesionario autorizado Mazda en el país al que planea llevar su
vehículo.
La garantía de Mazda es sólo válida en algunos países.

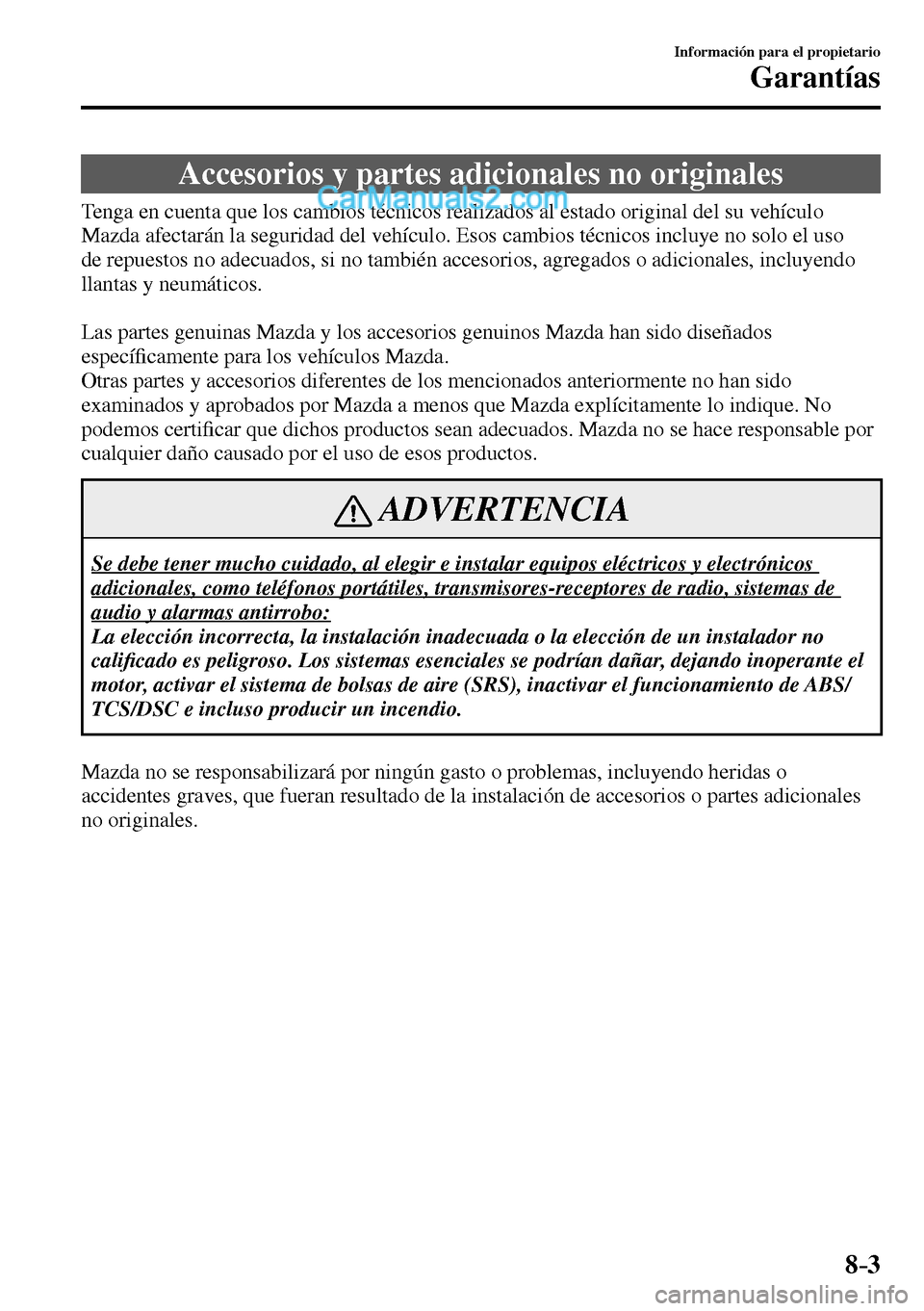

8–3
Información para el propietario
Garantías
Accesorios y partes adicionales no originales
Tenga en cuenta que los cambios técnicos realizados al estado original del su vehículo
Mazda afectarán la seguridad del vehículo. Esos cambios técnicos incluye no solo el uso
de repuestos no adecuados, si no también accesorios, agregados o adicionales, incluyendo
llantas y neumáticos.
Las partes genuinas Mazda y los accesorios genuinos Mazda han sido diseñados
especí¿ camente para los vehículos Mazda.
Otras partes y accesorios diferentes de los mencionados anteriormente no han sido
examinados y aprobados por Mazda a menos que Mazda explícitamente lo indique. No
podemos certi¿ car que dichos productos sean adecuados. Mazda no se hace responsable por
cualquier daño causado por el uso de esos productos.
ADVERTENCIA
Se debe tener mucho cuidado, al elegir e instalar equipos eléctricos y electrónicos
adicionales, como teléfonos portátiles, transmisores-receptores de radio, sistemas de
audio y alarmas antirrobo:
La elección incorrecta, la instalación inadecuada o la elección de un instalador no
cali¿ cado es peligroso. Los sistemas esenciales se podrían dañar, dejando inoperante el
motor, activar el sistema de bolsas de aire (SRS), inactivar el funcionamiento de ABS/
TCS/DSC e incluso producir un incendio.
Mazda no se responsabilizará por ningún gasto o problemas, incluyendo heridas o
accidentes graves, que fueran resultado de la instalación de accesorios o partes adicionales
no originales.


8–4
Información para el propietario
Teléfonos celulares
Advertencia de teléfonos celulares
ADVERTENCIA
Cumpla con las reglamentaciones legales respecto al uso de equipos de comunicación
en vehículos en su vehículo:
El uso de cualquier dispositivo eléctrico como teléfonos celulares, computadoras,
radios portátiles, dispositivos de navegación vehicular y otros dispositivos mientras el
vehículo está en movimiento es peligroso. Marcar un número en un teléfono celular
mientras conduce ocupa las manos del conductor. El uso de estos dispositivos hará que
el conductor se distraiga y puede conducir a accidentes serios. Si uno de los pasajeros
no puede usar el dispositivo, salga del camino y estacione en un lugar seguro antes de
usarlo. Si debiera usar un teléfono celular a pesar de esta advertencia, use un sistema
de manos libres para por lo menos no tener las manos ocupadas cuando conduce el
vehículo. Nunca use un teléfono celular u otro dispositivo eléctrico mientras el vehículo
está en movimiento y, en cambio, concéntrese en la conducción.
