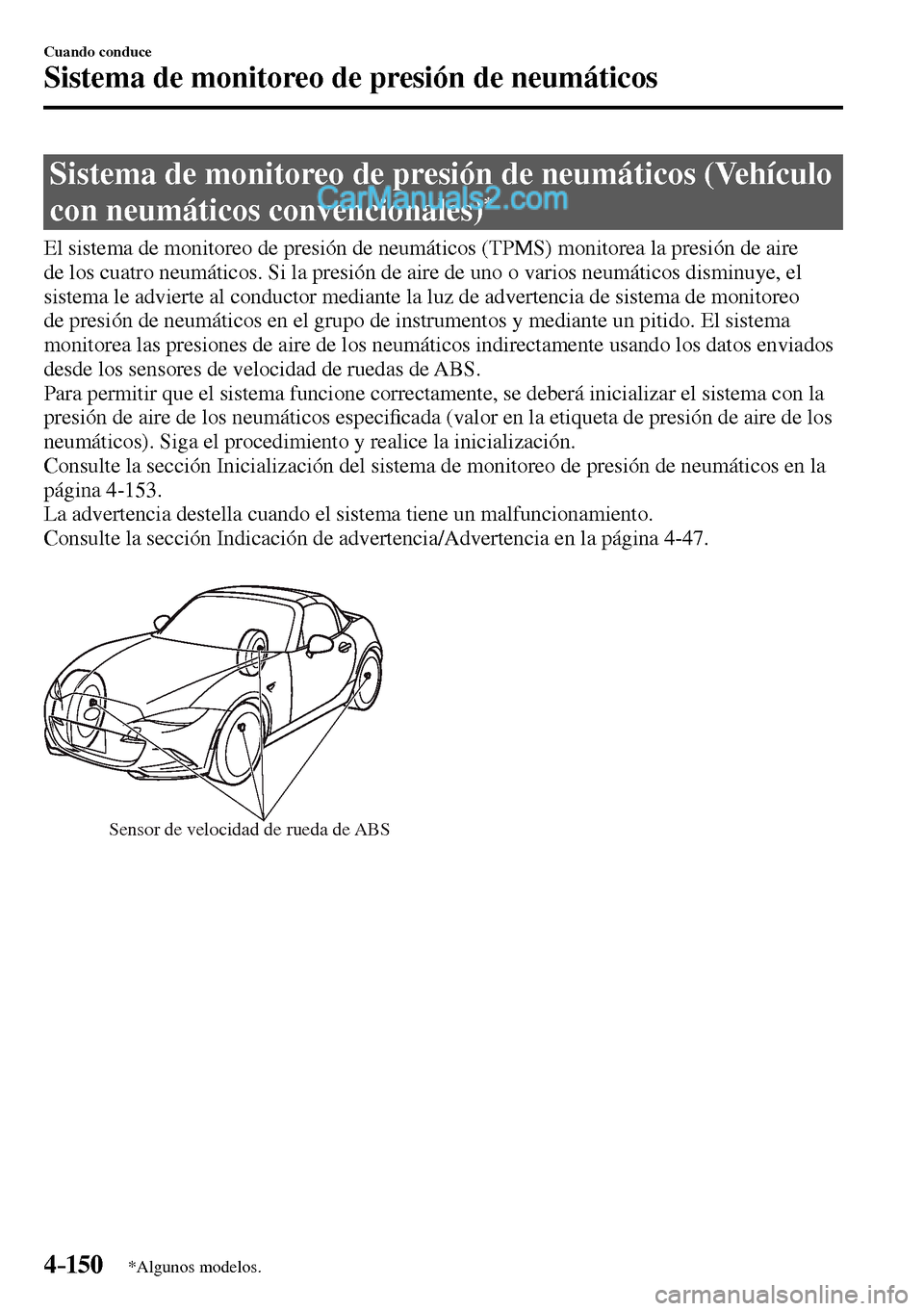

4–150
Cuando conduce
Sistema de monitoreo de presión de neumáticos
*Algunos modelos.
Sistema de monitoreo de presión de neumáticos (Vehículo
con neumáticos convencionales)
*
El sistema de monitoreo de presión de neumáticos (TPMS) monitorea la presión de aire
de los cuatro neumáticos. Si la presión de aire de uno o varios neumáticos disminuye, el
sistema le advierte al conductor mediante la luz de advertencia de sistema de monitoreo
de presión de neumáticos en el grupo de instrumentos y mediante un pitido. El sistema
monitorea las presiones de aire de los neumáticos indirectamente usando los datos enviados
desde los sensores de velocidad de ruedas de ABS.
Para permitir que el sistema funcione correctamente, se deberá inicializar el sistema con la
presión de aire de los neumáticos especi¿ cada (valor en la etiqueta de presión de aire de los
neumáticos). Siga el procedimiento y realice la inicialización.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-153 .
La advertencia destella cuando el sistema tiene un malfuncionamiento.
Consulte la sección Indicación de advertencia/Advertencia en la página 4-47 .
Sensor de velocidad de rueda de ABS

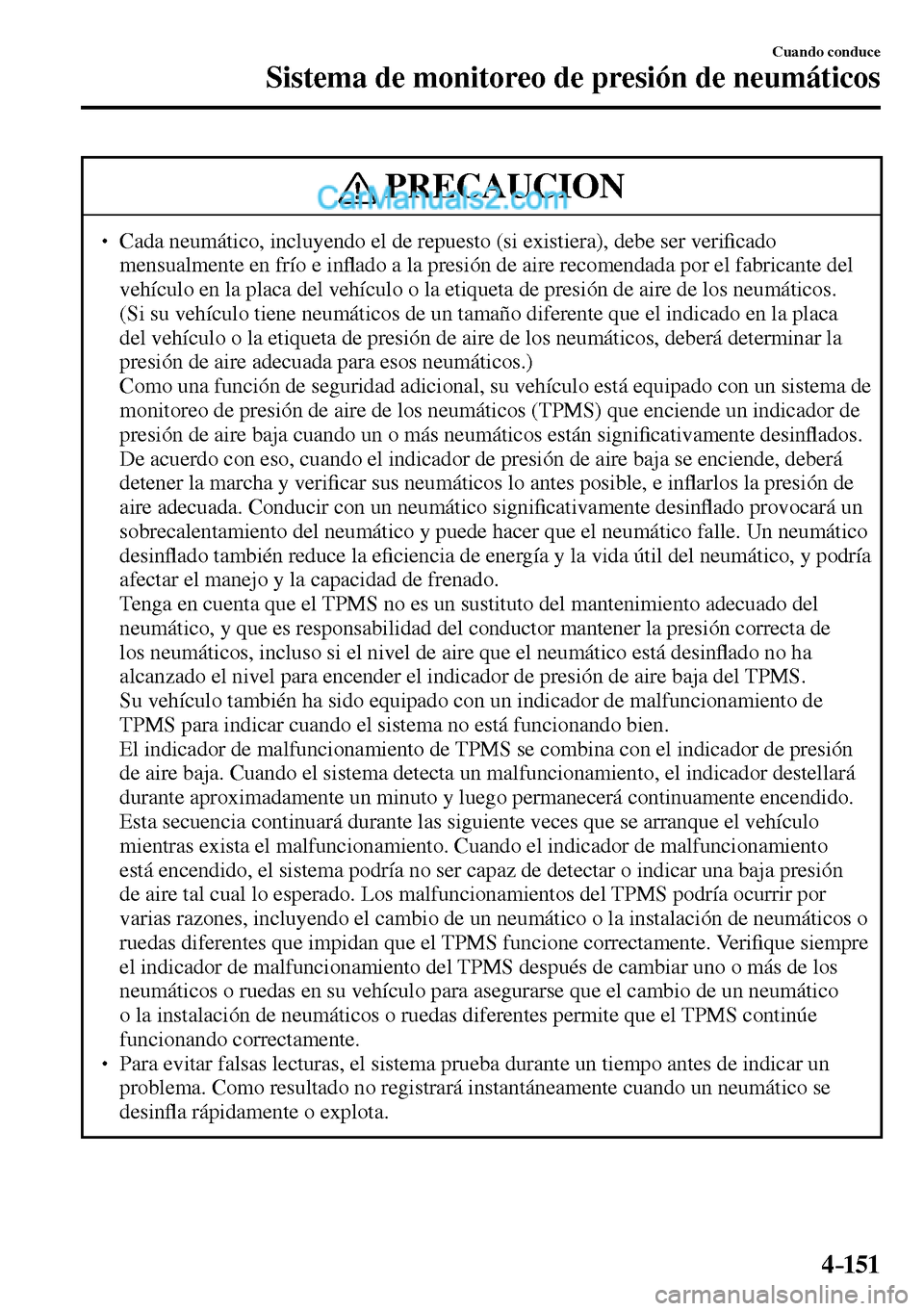

4–151
Cuando conduce
Sistema de monitoreo de presión de neumáticos
PRECAUCION
  Cada neumático, incluyendo el de repuesto (si existiera), debe ser veri¿ cado
mensualmente en frío e inÀ ado a la presión de aire recomendada por el fabricante del
vehículo en la placa del vehículo o la etiqueta de presión de aire de los neumáticos.
(Si su vehículo tiene neumáticos de un tamaño diferente que el indicado en la placa
del vehículo o la etiqueta de presión de aire de los neumáticos, deberá determinar la
presión de aire adecuada para esos neumáticos.)
 Como una función de seguridad adicional, su vehículo está equipado con un sistema de
monitoreo de presión de aire de los neumáticos (TPMS) que enciende un indicador de
presión de aire baja cuando un o más neumáticos están signi¿ cativamente desinÀ ados.
De acuerdo con eso, cuando el indicador de presión de aire baja se enciende, deberá
detener la marcha y veri¿ car sus neumáticos lo antes posible, e inÀ arlos la presión de
aire adecuada. Conducir con un neumático signi¿ cativamente desinÀ ado provocará un
sobrecalentamiento del neumático y puede hacer que el neumático falle. Un neumático
desinÀ ado también reduce la e¿ ciencia de energía y la vida útil del neumático, y podría
afectar el manejo y la capacidad de frenado.
 Tenga en cuenta que el TPMS no es un sustituto del mantenimiento adecuado del
neumático, y que es responsabilidad del conductor mantener la presión correcta de
los neumáticos, incluso si el nivel de aire que el neumático está desinÀ ado no ha
alcanzado el nivel para encender el indicador de presión de aire baja del TPMS.
 Su vehículo también ha sido equipado con un indicador de malfuncionamiento de
TPMS para indicar cuando el sistema no está funcionando bien.
 El indicador de malfuncionamiento de TPMS se combina con el indicador de presión
de aire baja. Cuando el sistema detecta un malfuncionamiento, el indicador destellará
durante aproximadamente un minuto y luego permanecerá continuamente encendido.
Esta secuencia continuará durante las siguiente veces que se arranque el vehículo
mientras exista el malfuncionamiento. Cuando el indicador de malfuncionamiento
está encendido, el sistema podría no ser capaz de detectar o indicar una baja presión
de aire tal cual lo esperado. Los malfuncionamientos del TPMS podría ocurrir por
varias razones, incluyendo el cambio de un neumático o la instalación de neumáticos o
ruedas diferentes que impidan que el TPMS funcione correctamente. Veri¿ que siempre
el indicador de malfuncionamiento del TPMS después de cambiar uno o más de los
neumáticos o ruedas en su vehículo para asegurarse que el cambio de un neumático
o la instalación de neumáticos o ruedas diferentes permite que el TPMS continúe
funcionando correctamente.
  Para evitar falsas lecturas, el sistema prueba durante un tiempo antes de indicar un
problema. Como resultado no registrará instantáneamente cuando un neumático se
desinÀ a rápidamente o explota.

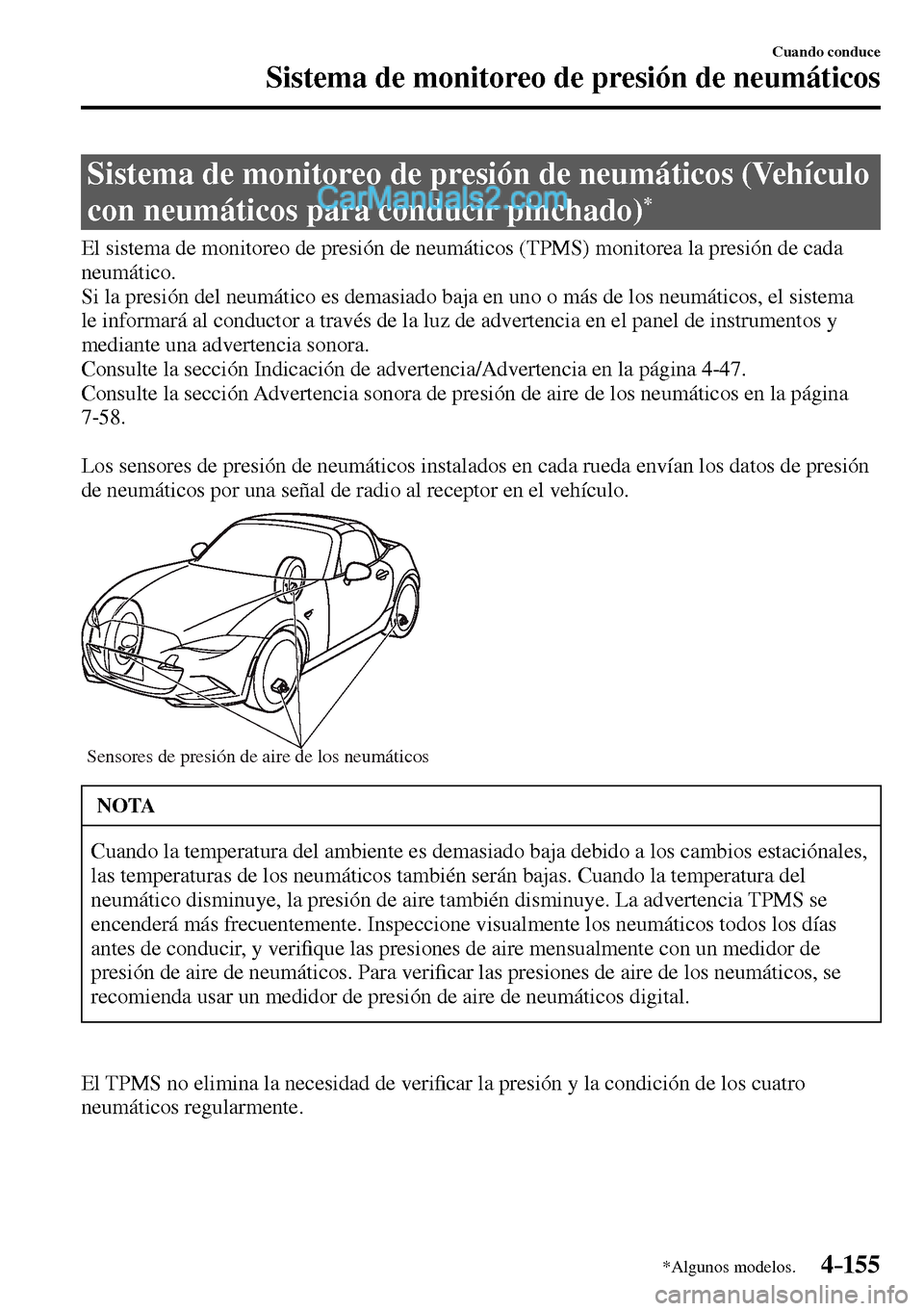

4–155
Cuando conduce
Sistema de monitoreo de presión de neumáticos
*Algunos modelos.
Sistema de monitoreo de presión de neumáticos (Vehículo
con neumáticos para conducir pinchado)
*
El sistema de monitoreo de presión de neumáticos (TPMS) monitorea la presión de cada
neumático.
Si la presión del neumático es demasiado baja en uno o más de los neumáticos, el sistema
le informará al conductor a través de la luz de advertencia en el panel de instrumentos y
mediante una advertencia sonora.
Consulte la sección Indicación de advertencia/Advertencia en la página 4-47 .
Consulte la sección Advertencia sonora de presión de aire de los neumáticos en la página
7-58 .
Los sensores de presión de neumáticos instalados en cada rueda envían los datos de presión
de neumáticos por una señal de radio al receptor en el vehículo.
Sensores de presión de aire de los neumáticos
NOTA
Cuando la temperatura del ambiente es demasiado baja debido a los cambios estaciónales,
las temperaturas de los neumáticos también serán bajas. Cuando la temperatura del
neumático disminuye, la presión de aire también disminuye. La advertencia TPMS se
encenderá más frecuentemente. Inspeccione visualmente los neumáticos todos los días
antes de conducir, y veri¿ que las presiones de aire mensualmente con un medidor de
presión de aire de neumáticos. Para veri¿ car las presiones de aire de los neumáticos, se
recomienda usar un medidor de presión de aire de neumáticos digital.
El TPMS no elimina la necesidad de veri¿ car la presión y la condición de los cuatro
neumáticos regularmente.

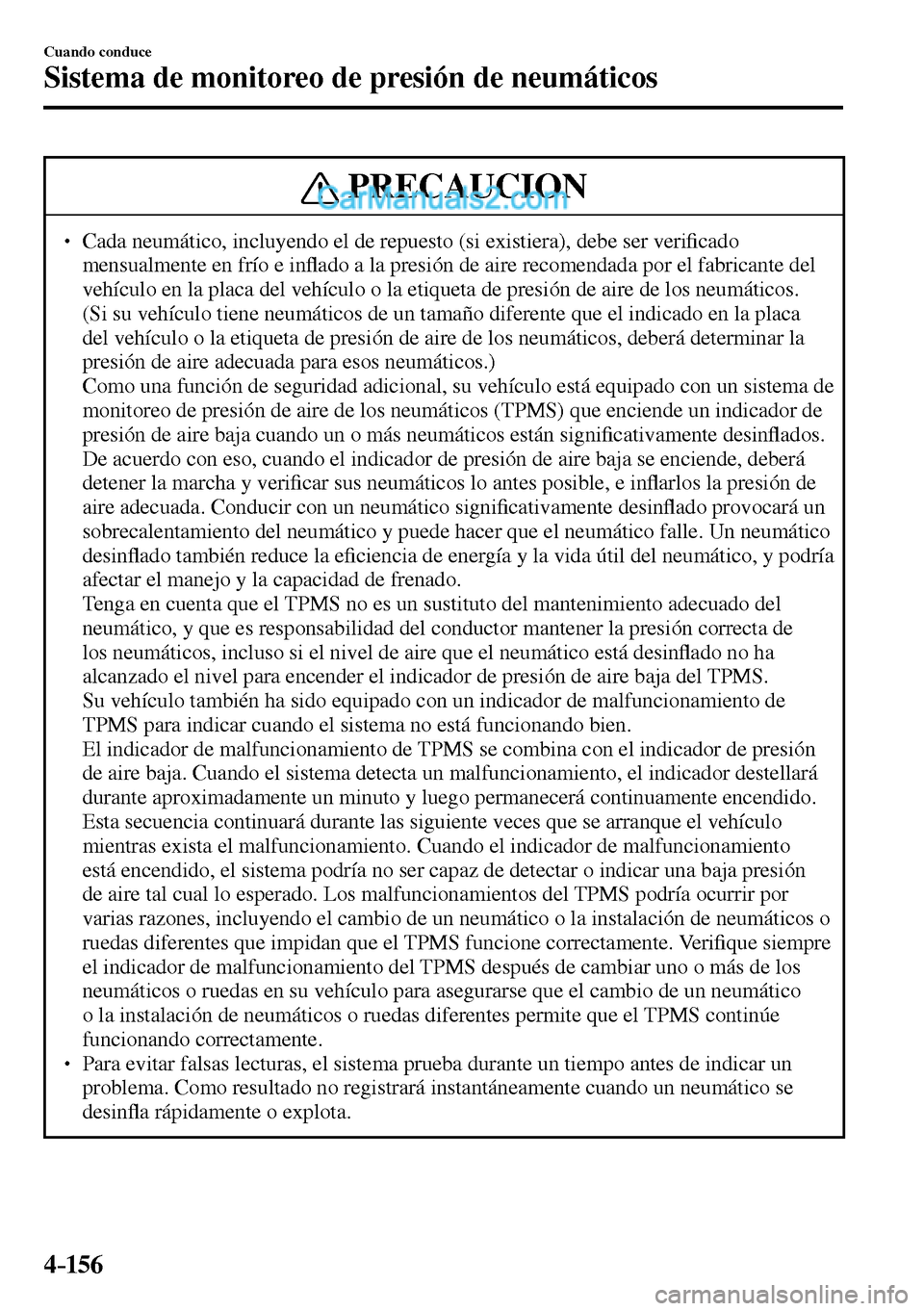

4–156
Cuando conduce
Sistema de monitoreo de presión de neumáticos
PRECAUCION
  Cada neumático, incluyendo el de repuesto (si existiera), debe ser veri¿ cado
mensualmente en frío e inÀ ado a la presión de aire recomendada por el fabricante del
vehículo en la placa del vehículo o la etiqueta de presión de aire de los neumáticos.
(Si su vehículo tiene neumáticos de un tamaño diferente que el indicado en la placa
del vehículo o la etiqueta de presión de aire de los neumáticos, deberá determinar la
presión de aire adecuada para esos neumáticos.)
 Como una función de seguridad adicional, su vehículo está equipado con un sistema de
monitoreo de presión de aire de los neumáticos (TPMS) que enciende un indicador de
presión de aire baja cuando un o más neumáticos están signi¿ cativamente desinÀ ados.
De acuerdo con eso, cuando el indicador de presión de aire baja se enciende, deberá
detener la marcha y veri¿ car sus neumáticos lo antes posible, e inÀ arlos la presión de
aire adecuada. Conducir con un neumático signi¿ cativamente desinÀ ado provocará un
sobrecalentamiento del neumático y puede hacer que el neumático falle. Un neumático
desinÀ ado también reduce la e¿ ciencia de energía y la vida útil del neumático, y podría
afectar el manejo y la capacidad de frenado.
 Tenga en cuenta que el TPMS no es un sustituto del mantenimiento adecuado del
neumático, y que es responsabilidad del conductor mantener la presión correcta de
los neumáticos, incluso si el nivel de aire que el neumático está desinÀ ado no ha
alcanzado el nivel para encender el indicador de presión de aire baja del TPMS.
 Su vehículo también ha sido equipado con un indicador de malfuncionamiento de
TPMS para indicar cuando el sistema no está funcionando bien.
 El indicador de malfuncionamiento de TPMS se combina con el indicador de presión
de aire baja. Cuando el sistema detecta un malfuncionamiento, el indicador destellará
durante aproximadamente un minuto y luego permanecerá continuamente encendido.
Esta secuencia continuará durante las siguiente veces que se arranque el vehículo
mientras exista el malfuncionamiento. Cuando el indicador de malfuncionamiento
está encendido, el sistema podría no ser capaz de detectar o indicar una baja presión
de aire tal cual lo esperado. Los malfuncionamientos del TPMS podría ocurrir por
varias razones, incluyendo el cambio de un neumático o la instalación de neumáticos o
ruedas diferentes que impidan que el TPMS funcione correctamente. Veri¿ que siempre
el indicador de malfuncionamiento del TPMS después de cambiar uno o más de los
neumáticos o ruedas en su vehículo para asegurarse que el cambio de un neumático
o la instalación de neumáticos o ruedas diferentes permite que el TPMS continúe
funcionando correctamente.
  Para evitar falsas lecturas, el sistema prueba durante un tiempo antes de indicar un
problema. Como resultado no registrará instantáneamente cuando un neumático se
desinÀ a rápidamente o explota.

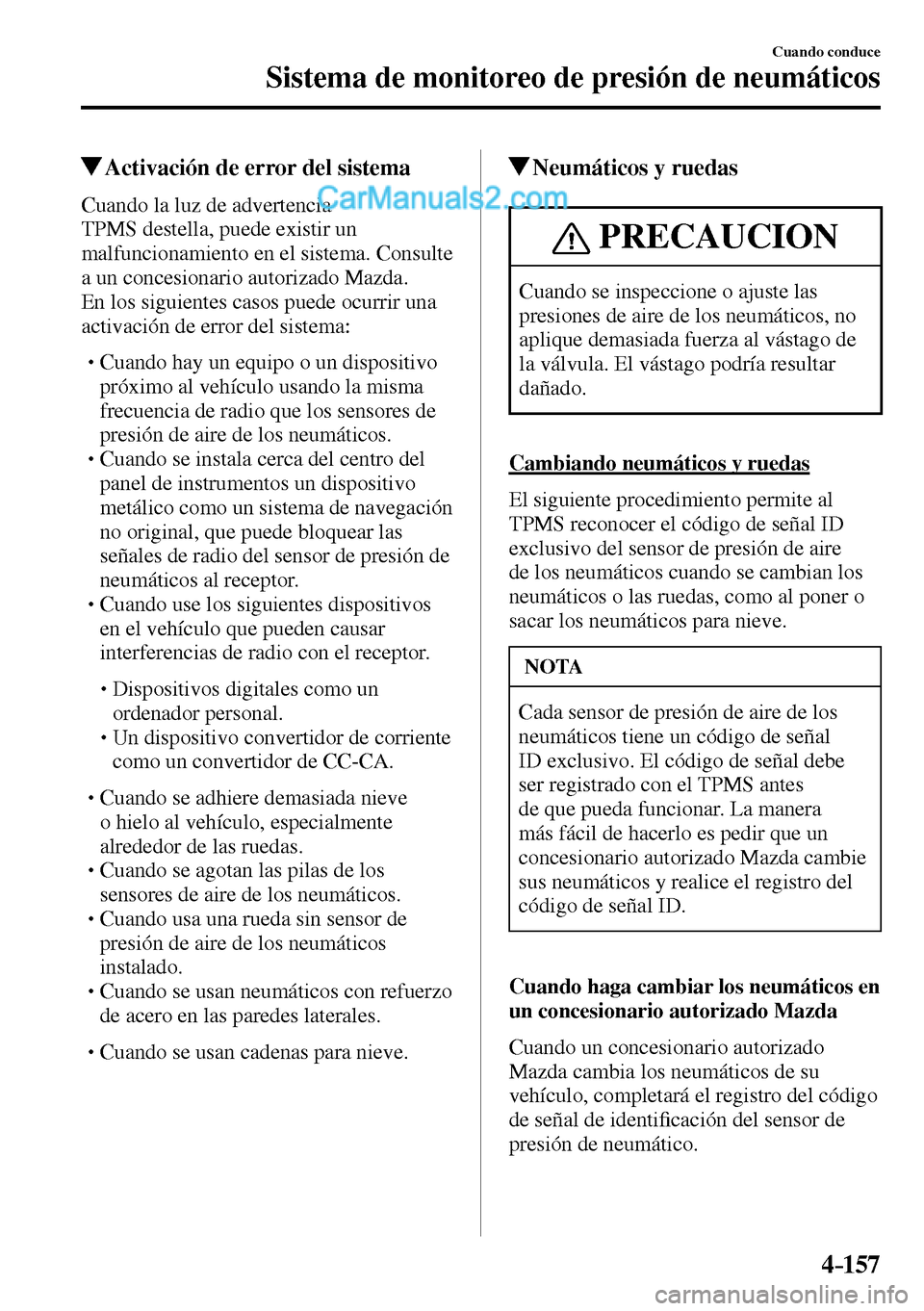

4–157
Cuando conduce
Sistema de monitoreo de presión de neumáticos
Activación de error del sistema
Cuando la luz de advertencia
TPMS destella, puede existir un
malfuncionamiento en el sistema. Consulte
a un concesionario autorizado Mazda.
En los siguientes casos puede ocurrir una
activación de error del sistema:



 Cuando hay un equipo o un dispositivo
próximo al vehículo usando la misma
frecuencia de radio que los sensores de
presión de aire de los neumáticos.



 Cuando se instala cerca del centro del
panel de instrumentos un dispositivo
metálico como un sistema de navegación
no original, que puede bloquear las
señales de radio del sensor de presión de
neumáticos al receptor.



 Cuando use los siguientes dispositivos
en el vehículo que pueden causar
interferencias de radio con el receptor.



 Dispositivos digitales como un
ordenador personal.



 Un dispositivo convertidor de corriente
como un convertidor de CC-CA.



 Cuando se adhiere demasiada nieve
o hielo al vehículo, especialmente
alrededor de las ruedas.



 Cuando se agotan las pilas de los
sensores de aire de los neumáticos.



 Cuando usa una rueda sin sensor de
presión de aire de los neumáticos
instalado.



 Cuando se usan neumáticos con refuerzo
de acero en las paredes laterales.



 Cuando se usan cadenas para nieve.
Neumáticos y ruedas
PRECAUCION
Cuando se inspeccione o ajuste las
presiones de aire de los neumáticos, no
aplique demasiada fuerza al vástago de
la válvula. El vástago podría resultar
dañado.
Cambiando neumáticos y ruedas
El siguiente procedimiento permite al
TPMS reconocer el código de señal ID
exclusivo del sensor de presión de aire
de los neumáticos cuando se cambian los
neumáticos o las ruedas, como al poner o
sacar los neumáticos para nieve.
NOTA
Cada sensor de presión de aire de los
neumáticos tiene un código de señal
ID exclusivo. El código de señal debe
ser registrado con el TPMS antes
de que pueda funcionar. La manera
más fácil de hacerlo es pedir que un
concesionario autorizado Mazda cambie
sus neumáticos y realice el registro del
código de señal ID.
Cuando haga cambiar los neumáticos en
un concesionario autorizado Mazda
Cuando un concesionario autorizado
Mazda cambia los neumáticos de su
vehículo, completará el registro del código
de señal de identi¿ cación del sensor de
presión de neumático.

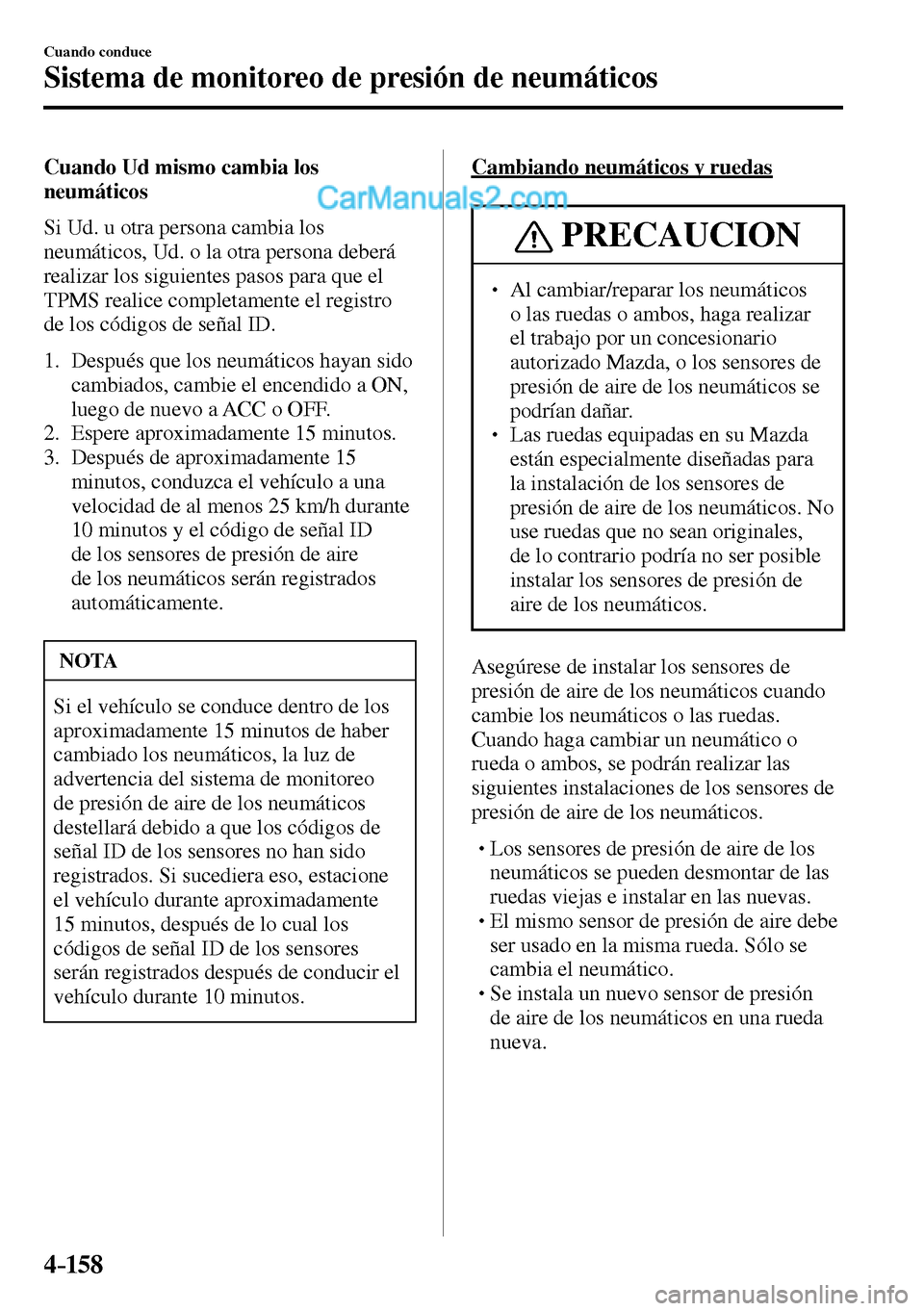

4–158
Cuando conduce
Sistema de monitoreo de presión de neumáticos
Cuando Ud mismo cambia los
neumáticos
Si Ud. u otra persona cambia los
neumáticos, Ud. o la otra persona deberá
realizar los siguientes pasos para que el
TPMS realice completamente el registro
de los códigos de señal ID.
1. Después que los neumáticos hayan sido
cambiados, cambie el encendido a ON,
luego de nuevo a ACC o OFF.
2. Espere aproximadamente 15 minutos.
3. Después de aproximadamente 15
minutos, conduzca el vehículo a una
velocidad de al menos 25 km/h durante
10 minutos y el código de señal ID
de los sensores de presión de aire
de los neumáticos serán registrados
automáticamente.
NOTA
Si el vehículo se conduce dentro de los
aproximadamente 15 minutos de haber
cambiado los neumáticos, la luz de
advertencia del sistema de monitoreo
de presión de aire de los neumáticos
destellará debido a que los códigos de
señal ID de los sensores no han sido
registrados. Si sucediera eso, estacione
el vehículo durante aproximadamente
15 minutos, después de lo cual los
códigos de señal ID de los sensores
serán registrados después de conducir el
vehículo durante 10 minutos.
Cambiando neumáticos y ruedas
PRECAUCION
  Al cambiar/reparar los neumáticos
o las ruedas o ambos, haga realizar
el trabajo por un concesionario
autorizado Mazda, o los sensores de
presión de aire de los neumáticos se
podrían dañar.
  Las ruedas equipadas en su Mazda
están especialmente diseñadas para
la instalación de los sensores de
presión de aire de los neumáticos. No
use ruedas que no sean originales,
de lo contrario podría no ser posible
instalar los sensores de presión de
aire de los neumáticos.
Asegúrese de instalar los sensores de
presión de aire de los neumáticos cuando
cambie los neumáticos o las ruedas.
Cuando haga cambiar un neumático o
rueda o ambos, se podrán realizar las
siguientes instalaciones de los sensores de
presión de aire de los neumáticos.



 Los sensores de presión de aire de los
neumáticos se pueden desmontar de las
ruedas viejas e instalar en las nuevas.



 El mismo sensor de presión de aire debe
ser usado en la misma rueda. Sólo se
cambia el neumático.



 Se instala un nuevo sensor de presión
de aire de los neumáticos en una rueda
nueva.

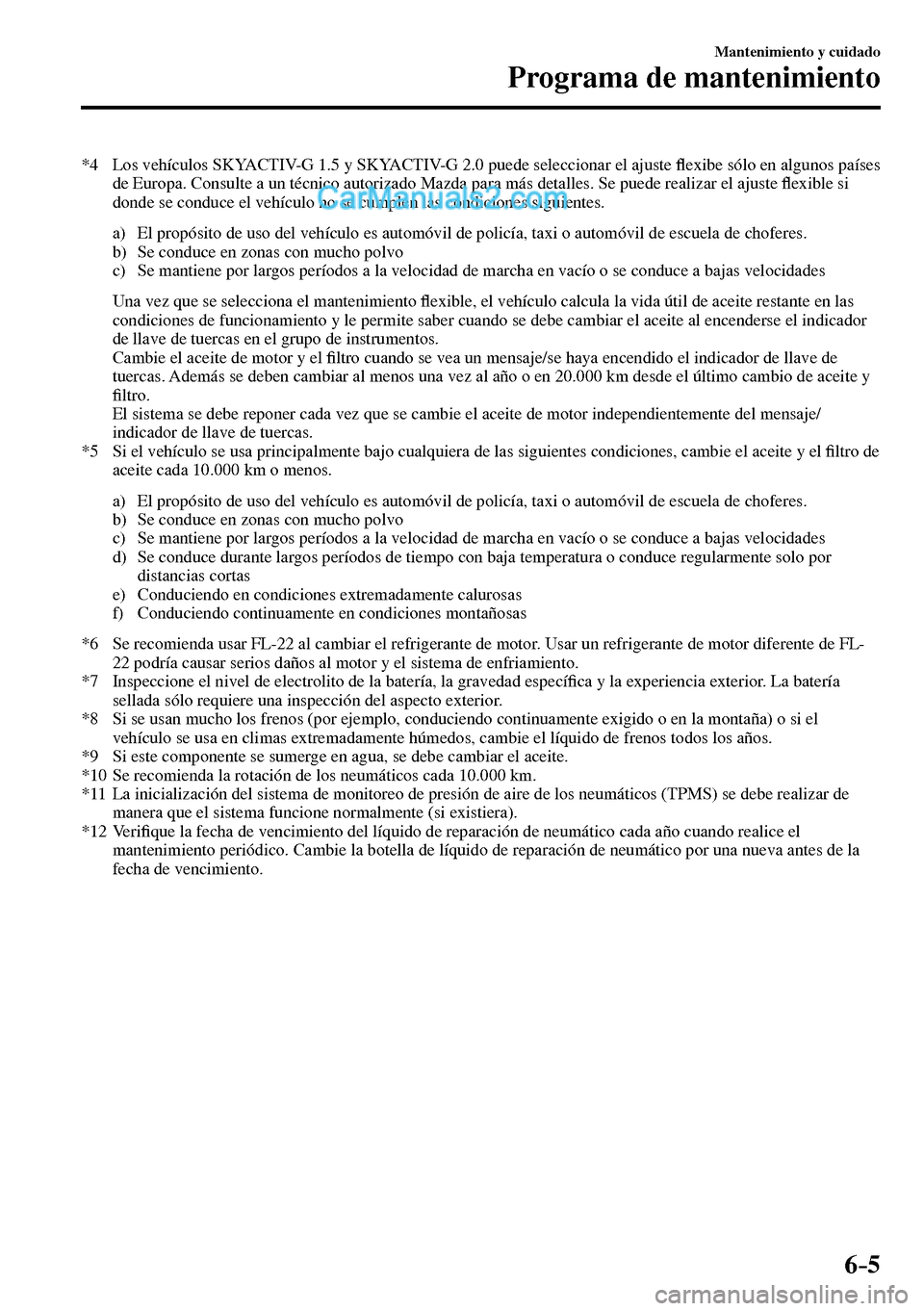

6–5
Mantenimiento y cuidado
Programa de mantenimiento
*4 Los vehículos SKYACTIV-G 1.5 y SKYACTIV-G 2.0 puede seleccionar el ajuste À exibe sólo en algunos países
de Europa. Consulte a un técnico autorizado Mazda para más detalles. Se puede realizar el ajuste À exible si
donde se conduce el vehículo no se cumplen las condiciones siguientes.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
Una vez que se selecciona el mantenimiento À exible, el vehículo calcula la vida útil de aceite restante en las
condiciones de funcionamiento y le permite saber cuando se debe cambiar el aceite al encenderse el indicador
de llave de tuercas en el grupo de instrumentos.
Cambie el aceite de motor y el ¿ ltro cuando se vea un mensaje/se haya encendido el indicador de llave de
tuercas. Además se deben cambiar al menos una vez al año o en 20.000 km desde el último cambio de aceite y
¿ ltro.
El sistema se debe reponer cada vez que se cambie el aceite de motor independientemente del mensaje/
indicador de llave de tuercas.
*5 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el ¿ ltro de
aceite cada 10.000 km o menos.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*6 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*7 Inspeccione el nivel de electrolito de la batería, la gravedad especí¿ ca y la experiencia exterior. La batería
sellada sólo requiere una inspección del aspecto exterior.
*8 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*9 Si este componente se sumerge en agua, se debe cambiar el aceite.
*10 Se recomienda la rotación de los neumáticos cada 10.000 km.
*11 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*12 Veri¿ que la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.

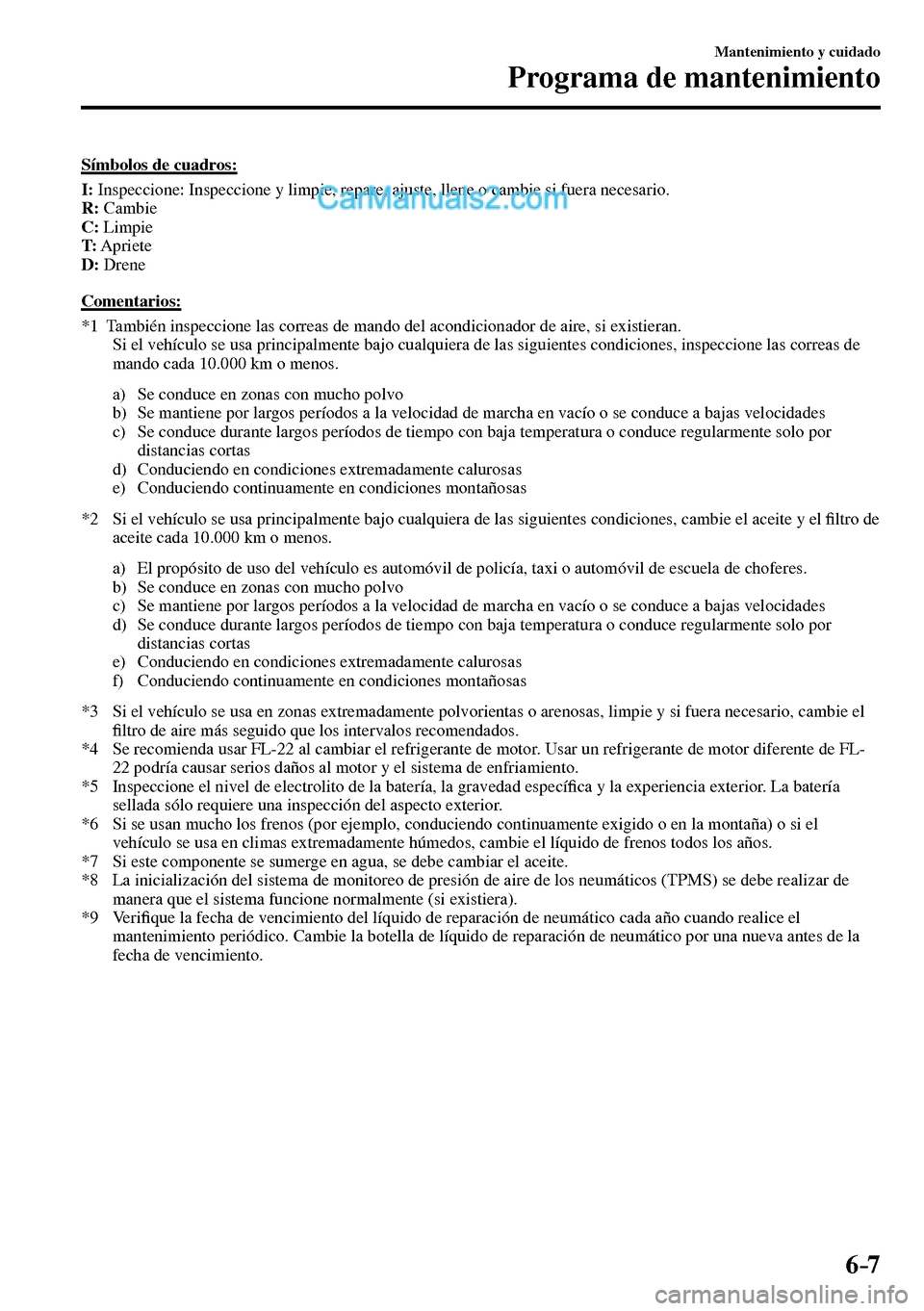

6–7
Mantenimiento y cuidado
Programa de mantenimiento
Símbolos de cuadros:
I : Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R : Cambie
C : Limpie
T : Apriete
D : Drene
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el ¿ ltro de
aceite cada 10.000 km o menos.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.
*4 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*5 Inspeccione el nivel de electrolito de la batería, la gravedad especí¿ ca y la experiencia exterior. La batería
sellada sólo requiere una inspección del aspecto exterior.
*6 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*7 Si este componente se sumerge en agua, se debe cambiar el aceite.
*8 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*9 Veri¿ que la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.

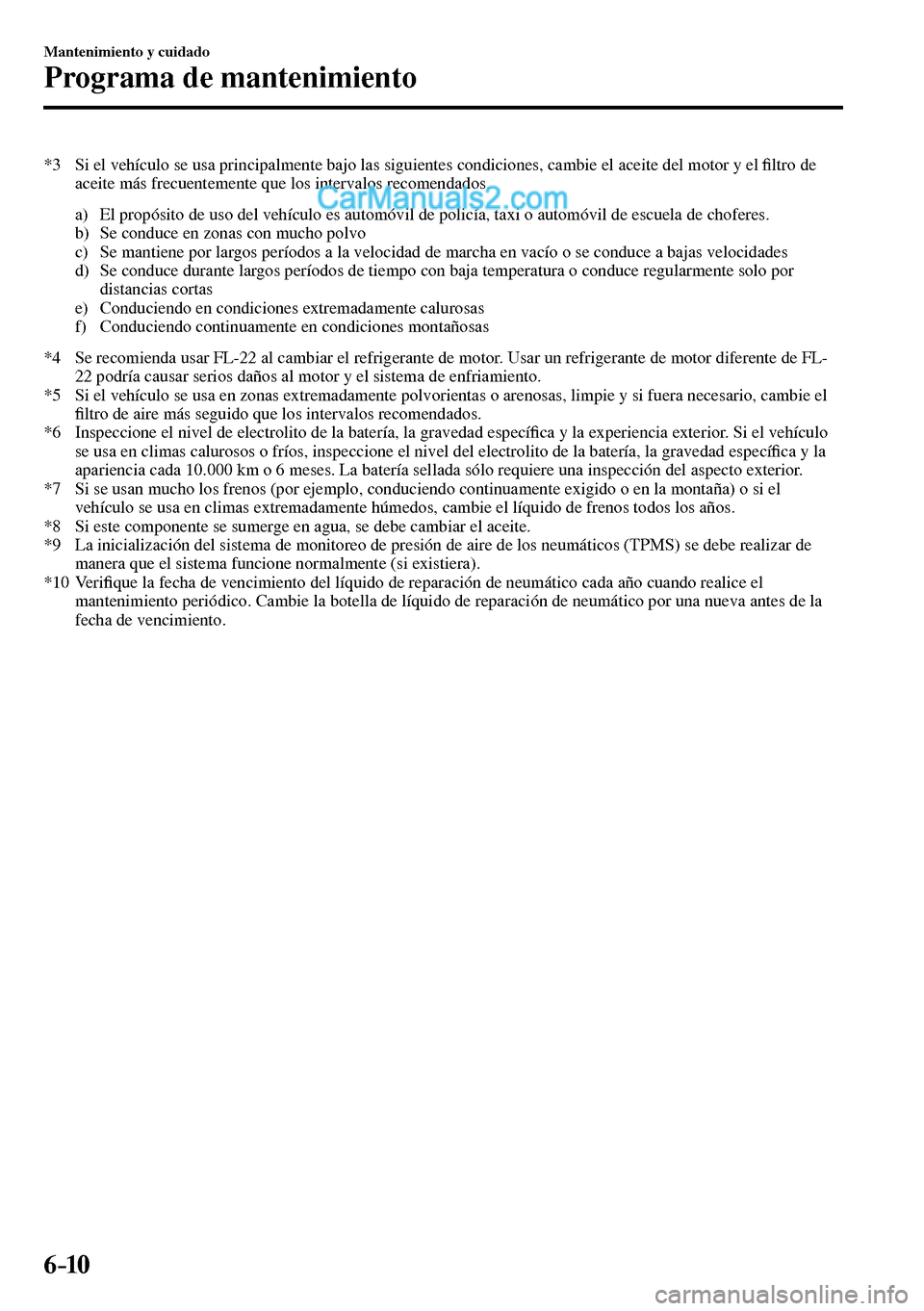

6–10
Mantenimiento y cuidado
Programa de mantenimiento
*3 Si el vehículo se usa principalmente bajo las siguientes condiciones, cambie el aceite del motor y el ¿ ltro de
aceite más frecuentemente que los intervalos recomendados.
a) El propósito de uso del vehículo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*4 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de FL-
22 podría causar serios daños al motor y el sistema de enfriamiento.
*5 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.
*6 Inspeccione el nivel de electrolito de la batería, la gravedad especí¿ ca y la experiencia exterior. Si el vehículo
se usa en climas calurosos o fríos, inspeccione el nivel del electrolito de la batería, la gravedad especí¿ ca y la
apariencia cada 10.000 km o 6 meses. La batería sellada sólo requiere una inspección del aspecto exterior.
*7 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*8 Si este componente se sumerge en agua, se debe cambiar el aceite.
*9 La inicialización del sistema de monitoreo de presión de aire de los neumáticos (TPMS) se debe realizar de
manera que el sistema funcione normalmente (si existiera).
*10 Veri¿ que la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.

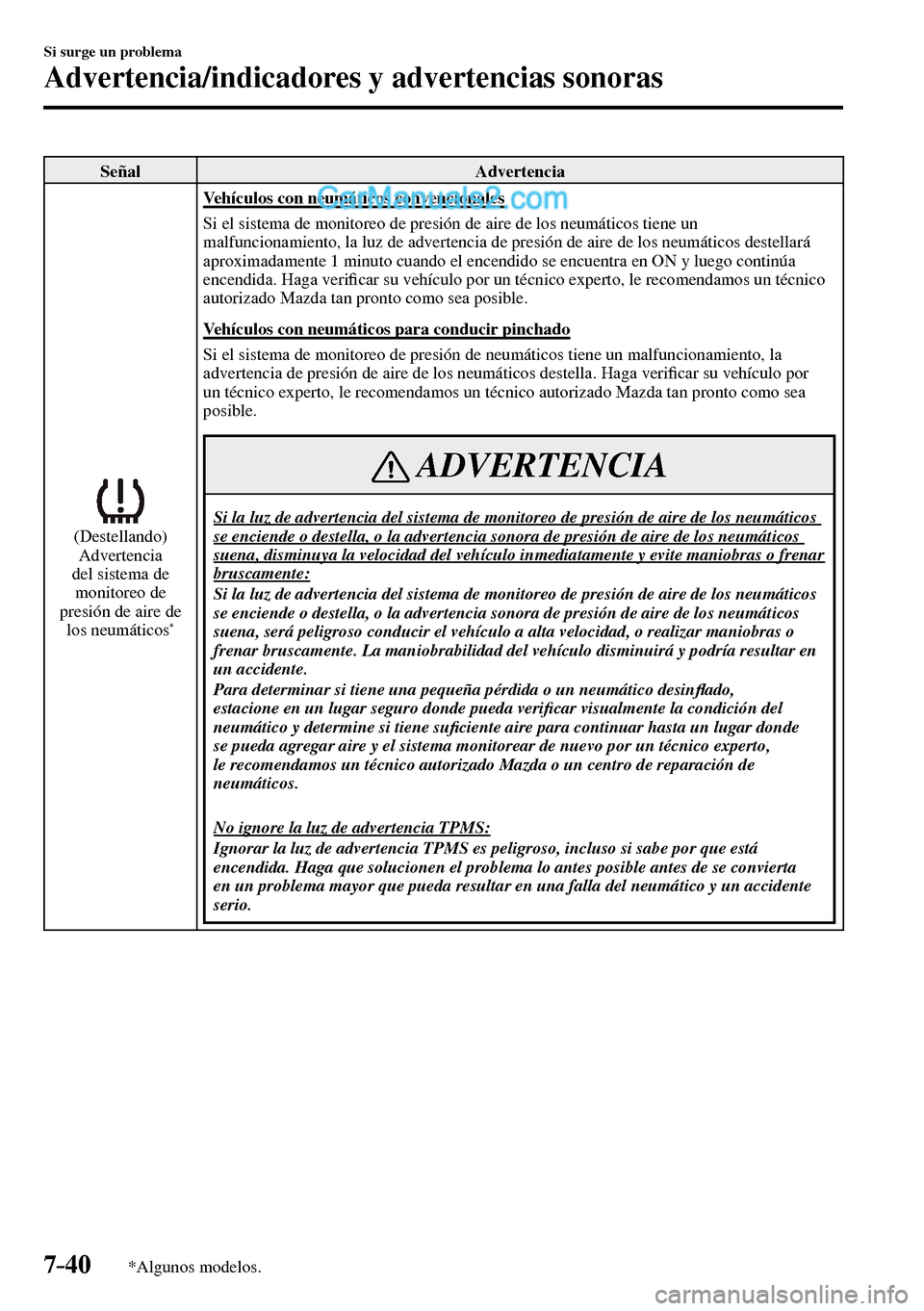

7–40
Si surge un problema
Advertencia/indicadores y advertencias sonoras
*Algunos modelos.
Señal Advertencia
(Destellando)
Advertencia
del sistema de
monitoreo de
presión de aire de
los neumáticos
*
Vehículos con neumáticos convencionales
Si el sistema de monitoreo de presión de aire de los neumáticos tiene un
malfuncionamiento, la luz de advertencia de presión de aire de los neumáticos destellará
aproximadamente 1 minuto cuando el encendido se encuentra en ON y luego continúa
encendida. Haga veri¿ car su vehículo por un técnico experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea posible.
Vehículos con neumáticos para conducir pinchado
Si el sistema de monitoreo de presión de neumáticos tiene un malfuncionamiento, la
advertencia de presión de aire de los neumáticos destella. Haga veri¿ car su vehículo por
un técnico experto, le recomendamos un técnico autorizado Mazda tan pronto como sea
posible.
ADVERTENCIA
Si la luz de advertencia del sistema de monitoreo de presión de aire de los neumáticos
se enciende o destella, o la advertencia sonora de presión de aire de los neumáticos
suena, disminuya la velocidad del vehículo inmediatamente y evite maniobras o frenar
bruscamente:
Si la luz de advertencia del sistema de monitoreo de presión de aire de los neumáticos
se enciende o destella, o la advertencia sonora de presión de aire de los neumáticos
suena, será peligroso conducir el vehículo a alta velocidad, o realizar maniobras o
frenar bruscamente. La maniobrabilidad del vehículo disminuirá y podría resultar en
un accidente.
Para determinar si tiene una pequeña pérdida o un neumático desinÀ ado,
estacione en un lugar seguro donde pueda veri¿ car visualmente la condición del
neumático y determine si tiene su¿ ciente aire para continuar hasta un lugar donde
se pueda agregar aire y el sistema monitorear de nuevo por un técnico experto,
le recomendamos un técnico autorizado Mazda o un centro de reparación de
neumáticos.
No ignore la luz de advertencia TPMS:
Ignorar la luz de advertencia TPMS es peligroso, incluso si sabe por que está
encendida. Haga que solucionen el problema lo antes posible antes de se convierta
en un problema mayor que pueda resultar en una falla del neumático y un accidente
serio.
