MAZDA MODEL MX-5 RF 2017 Manuale del proprietario (in Italian)

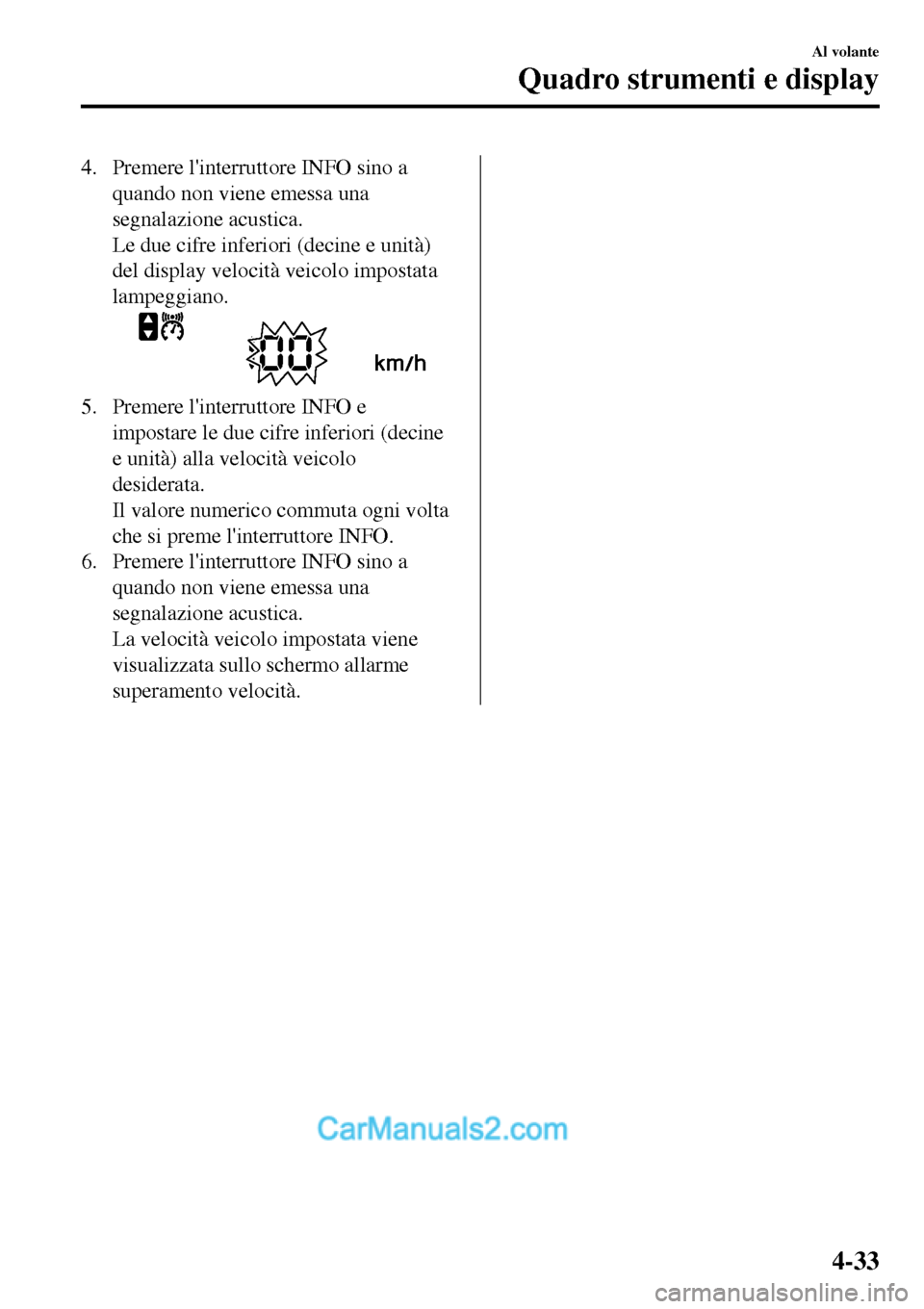

4. Premere l'interruttore INFO sino a
quando non viene emessa una
segnalazione acustica.
Le due cifre inferiori (decine e unità)
del display velocità veicolo impostata
lampeggiano.
5. Premere l'interruttore INFO e
impostare le due cifre inferiori (decine
e unità) alla velocità veicolo
desiderata.
Il valore numerico commuta ogni volta
che si preme l'interruttore INFO.
6. Premere l'interruttore INFO sino a
quando non viene emessa una
segnalazione acustica.
La velocità veicolo impostata viene
visualizzata sullo schermo allarme
superamento velocità.
Al volante
Quadro strumenti e display
4-33

Display multinformazioni e interruttore INFO*
Interruttore INFO Display multinformazioni
Il display multinformazioni fornisce le informazioni indicate di seguito.
•Contachilometri totale
•Contachilometri parziale
•Indicatore temperatura refrigerante motore
•Indicatore livello carburante
•Temperatura esterna
•Autonomia residua
•Consumo di carburante medio
•Consumo di carburante corrente
•Monitoraggio manutenzione
•Display sistema di segnalazione cambio corsia (LDWS)
•Display regolatore automatico di velocità
•Display limitatore di velocità regolabile
•Display bussola
•Allarme superamento velocità
•Display funzionamento tetto
•Messaggio di avvertimento
Al volante
Quadro strumenti e display
4-34*Alcuni modelli.

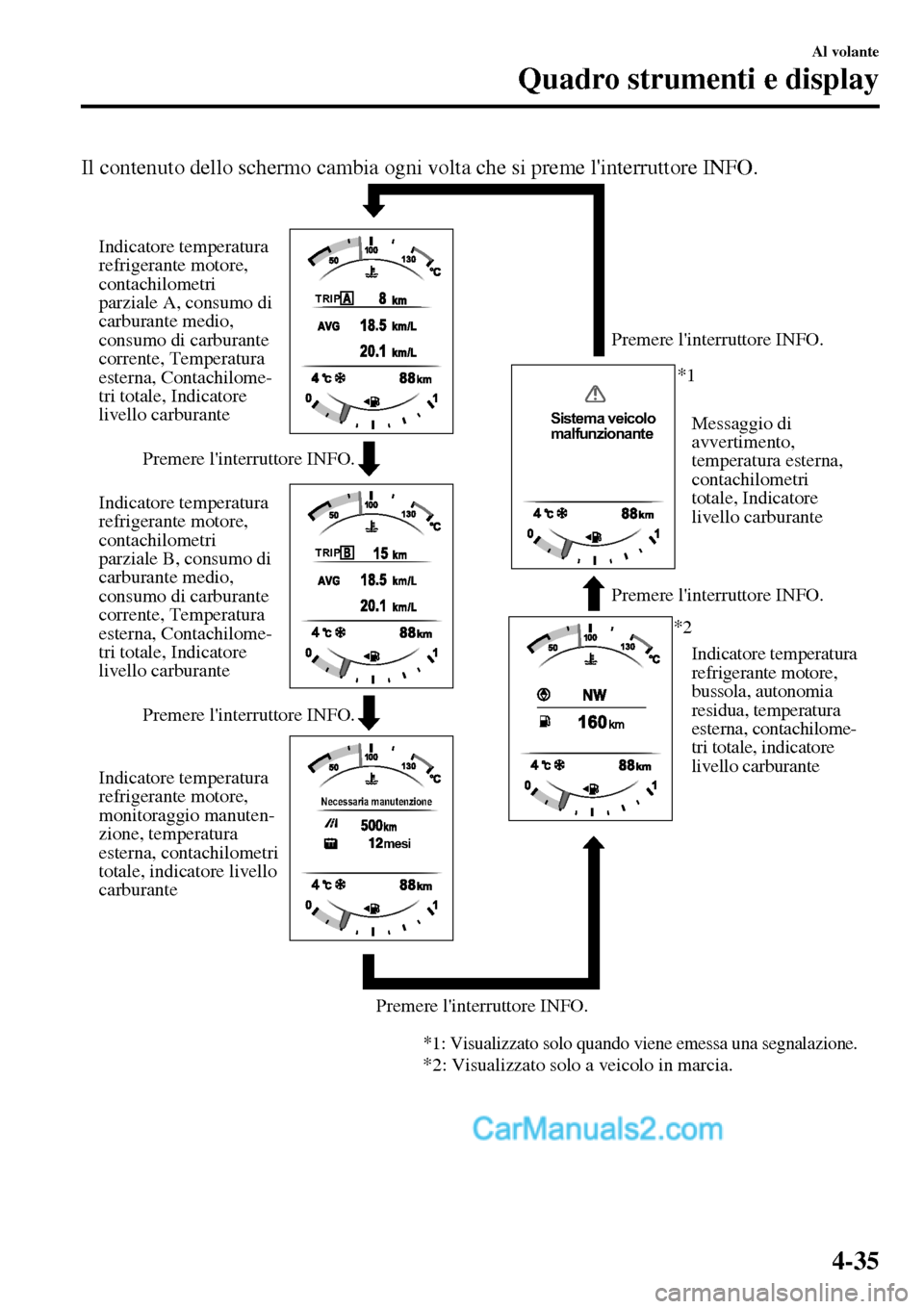

Il contenuto dello schermo cambia ogni volta che si preme l'interruttore INFO.
Sistema veicolo
malfunzionante
TRIP
TRIP
Necessaria manutenzione
mesi
Premere l'interruttore INFO.Premere l'interruttore INFO. Premere l'interruttore INFO.Premere l'interruttore INFO.
Premere l'interruttore INFO. Indicatore temperatura
refrigerante motore,
monitoraggio manuten-
zione, temperatura
esterna, contachilometri
totale, indicatore livello
carburanteIndicatore temperatura
refrigerante motore,
bussola, autonomia
residua, temperatura
esterna, contachilome-
tri totale, indicatore
livello carburante Messaggio di
avvertimento,
temperatura esterna,
contachilometri
totale, Indicatore
livello carburante Indicatore temperatura
refrigerante motore,
contachilometri
parziale A, consumo di
carburante medio,
consumo di carburante
corrente, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante
Indicatore temperatura
refrigerante motore,
contachilometri
parziale B, consumo di
carburante medio,
consumo di carburante
corrente, Temperatura
esterna, Contachilome-
tri totale, Indicatore
livello carburante*1
*2
*1: Visualizzato solo quando viene emessa una segnalazione.*2: Visualizzato solo a veicolo in marcia.
Al volante
Quadro strumenti e display
4-35

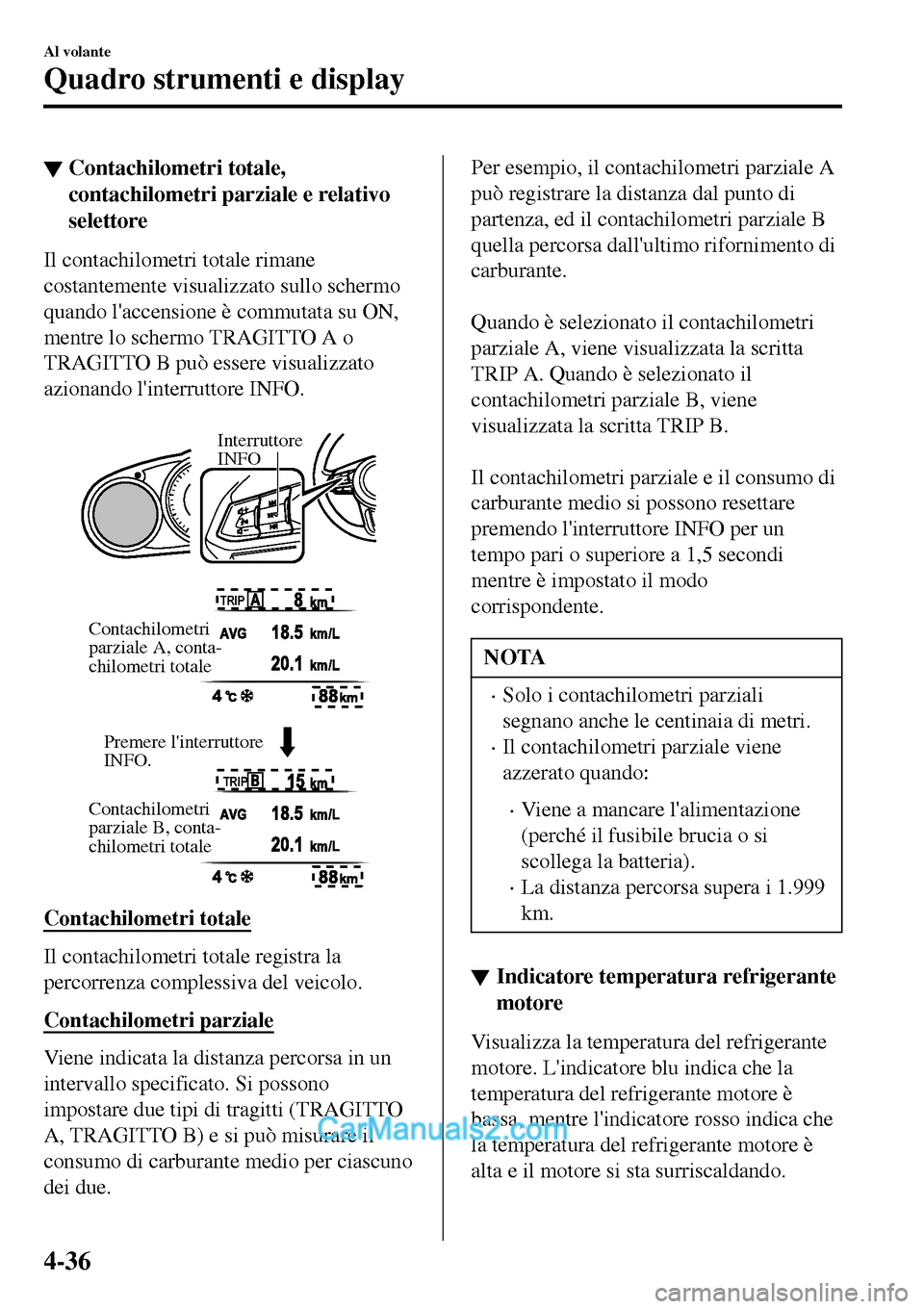

▼Contachilometri totale,
contachilometri parziale e relativo
selettore
Il contachilometri totale rimane
costantemente visualizzato sullo schermo
quando l'accensione è commutata su ON,
mentre lo schermo TRAGITTO A o
TRAGITTO B può essere visualizzato
azionando l'interruttore INFO.

Premere l'interruttore
INFO.Interruttore
INFO
Contachilometri
parziale A, conta-
chilometri totale
Contachilometri
parziale B, conta-
chilometri totale
TRIP
TRIP
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Viene indicata la distanza percorsa in un
intervallo specificato. Si possono
impostare due tipi di tragitti (TRAGITTO
A, TRAGITTO B) e si può misurare il
consumo di carburante medio per ciascuno
dei due.
Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall'ultimo rifornimento di
carburante.

Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.

Il contachilometri parziale e il consumo di
carburante medio si possono resettare
premendo l'interruttore INFO per un
tempo pari o superiore a 1,5 secondi
mentre è impostato il modo
corrispondente.
NOTA
•Solo i contachilometri parziali
segnano anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
•Viene a mancare l'alimentazione
(perché il fusibile brucia o si
scollega la batteria).
•La distanza percorsa supera i 1.999
km.
▼▼Indicatore temperatura refrigerante
motore
Visualizza la temperatura del refrigerante
motore. L'indicatore blu indica che la
temperatura del refrigerante motore è
bassa, mentre l'indicatore rosso indica che
la temperatura del refrigerante motore è
alta e il motore si sta surriscaldando.
Al volante
Quadro strumenti e display
4-36

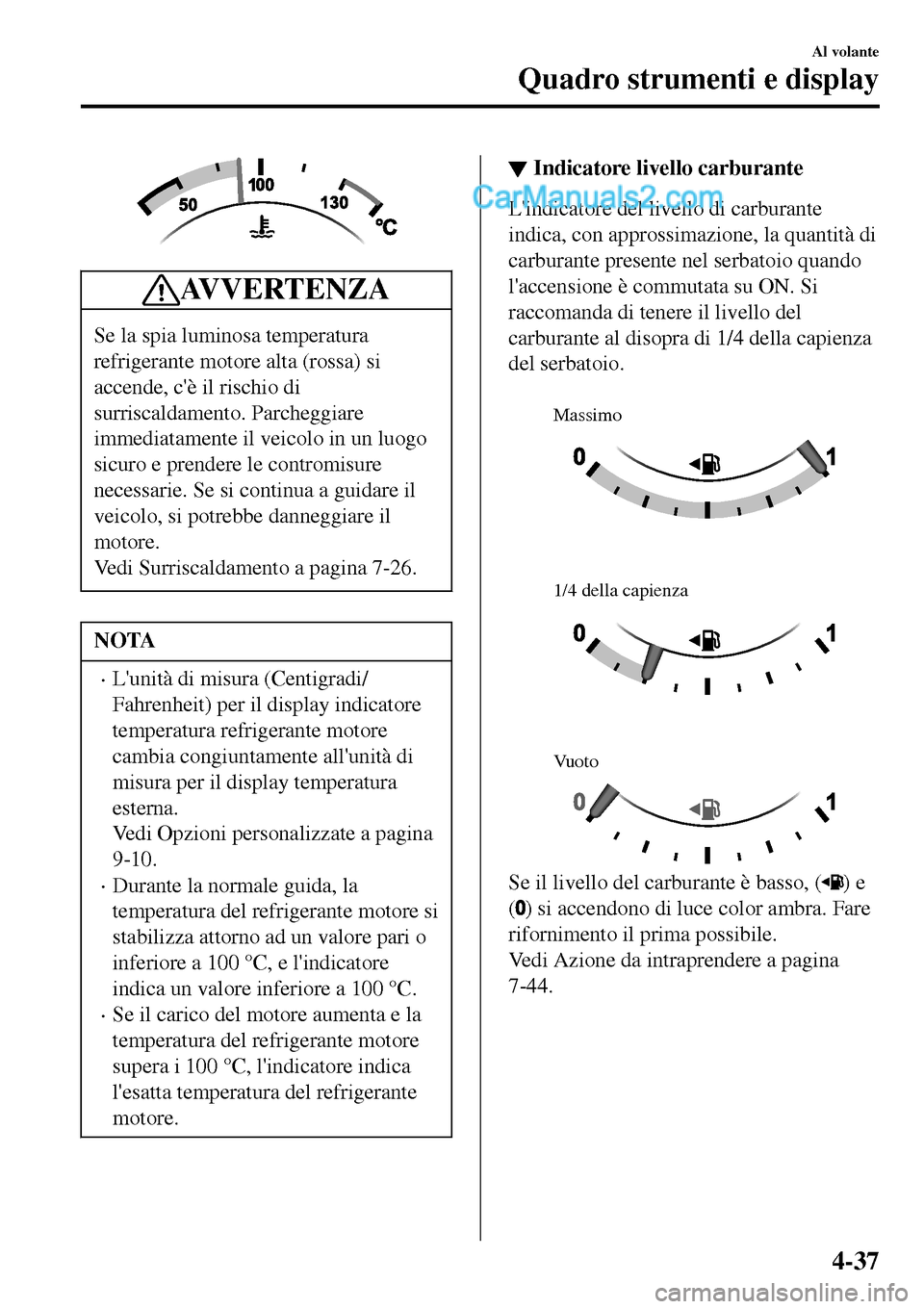

AV V E R T E N Z A
Se la spia luminosa temperatura
refrigerante motore alta (rossa) si
accende, c'è il rischio di
surriscaldamento. Parcheggiare
immediatamente il veicolo in un luogo
sicuro e prendere le contromisure
necessarie. Se si continua a guidare il
veicolo, si potrebbe danneggiare il
motore.
Vedi Surriscaldamento a pagina 7-26.
NOTA
•L'unità di misura (Centigradi/
Fahrenheit) per il display indicatore
temperatura refrigerante motore
cambia congiuntamente all'unità di
misura per il display temperatura
esterna.
Vedi Opzioni personalizzate a pagina
9-10.
•Durante la normale guida, la
temperatura del refrigerante motore si
stabilizza attorno ad un valore pari o
inferiore a 100 °C, e l'indicatore
indica un valore inferiore a 100 °C.
•Se il carico del motore aumenta e la
temperatura del refrigerante motore
supera i 100 °C, l'indicatore indica
l'esatta temperatura del refrigerante
motore.
▼Indicatore livello carburante
L'indicatore del livello di carburante
indica, con approssimazione, la quantità di
carburante presente nel serbatoio quando
l'accensione è commutata su ON. Si
raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.

Massimo
1/4 della capienza
Vuoto
Se il livello del carburante è basso, () e
(
) si accendono di luce color ambra. Fare
rifornimento il prima possibile.
Vedi Azione da intraprendere a pagina
7-44.
Al volante
Quadro strumenti e display
4-37

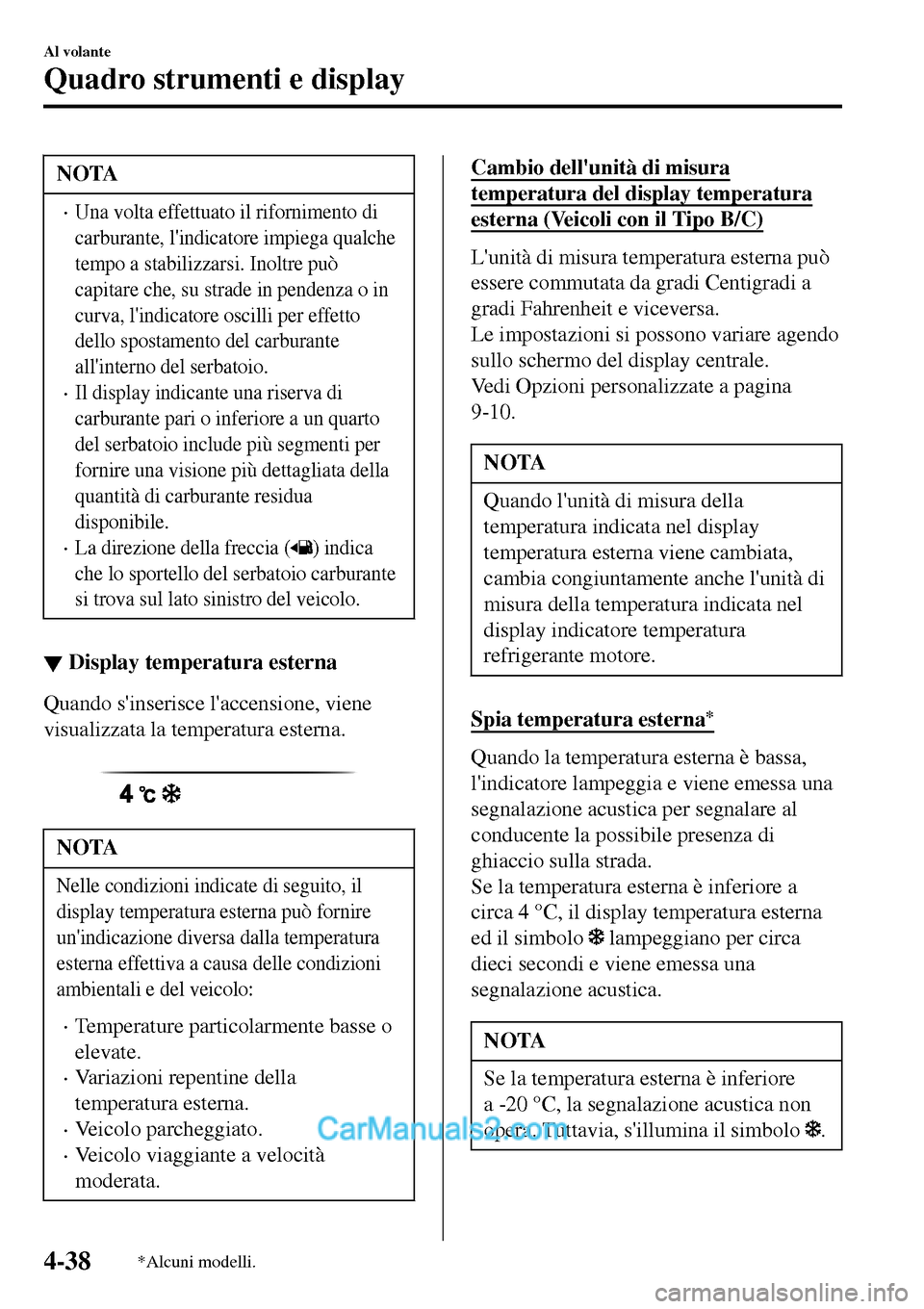

NOTA
•Una volta effettuato il rifornimento di
carburante, l'indicatore impiega qualche
tempo a stabilizzarsi. Inoltre può
capitare che, su strade in pendenza o in
curva, l'indicatore oscilli per effetto
dello spostamento del carburante
all'interno del serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un quarto
del serbatoio include più segmenti per
fornire una visione più dettagliata della
quantità di carburante residua
disponibile.
•La direzione della freccia () indica
che lo sportello del serbatoio carburante
si trova sul lato sinistro del veicolo.
▼▼Display temperatura esterna
Quando s'inserisce l'accensione, viene
visualizzata la temperatura esterna.

NOTA
Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un'indicazione diversa dalla temperatura
esterna effettiva a causa delle condizioni
ambientali e del veicolo:
•Temperature particolarmente basse o
elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
Cambio dell'unità di misura
temperatura del display temperatura
esterna (Veicoli con il Tipo B/C)
L'unità di misura temperatura esterna può
essere commutata da gradi Centigradi a
gradi Fahrenheit e viceversa.
Le impostazioni si possono variare agendo
sullo schermo del display centrale.
Vedi Opzioni personalizzate a pagina
9-10.
NOTA
Quando l'unità di misura della
temperatura indicata nel display
temperatura esterna viene cambiata,
cambia congiuntamente anche l'unità di
misura della temperatura indicata nel
display indicatore temperatura
refrigerante motore.
Spia temperatura esterna*
Quando la temperatura esterna è bassa,
l'indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo
lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
NOTA
Se la temperatura esterna è inferiore
a -20 °C, la segnalazione acustica non
opera. Tuttavia, s'illumina il simbolo
.
Al volante
Quadro strumenti e display
4-38*Alcuni modelli.

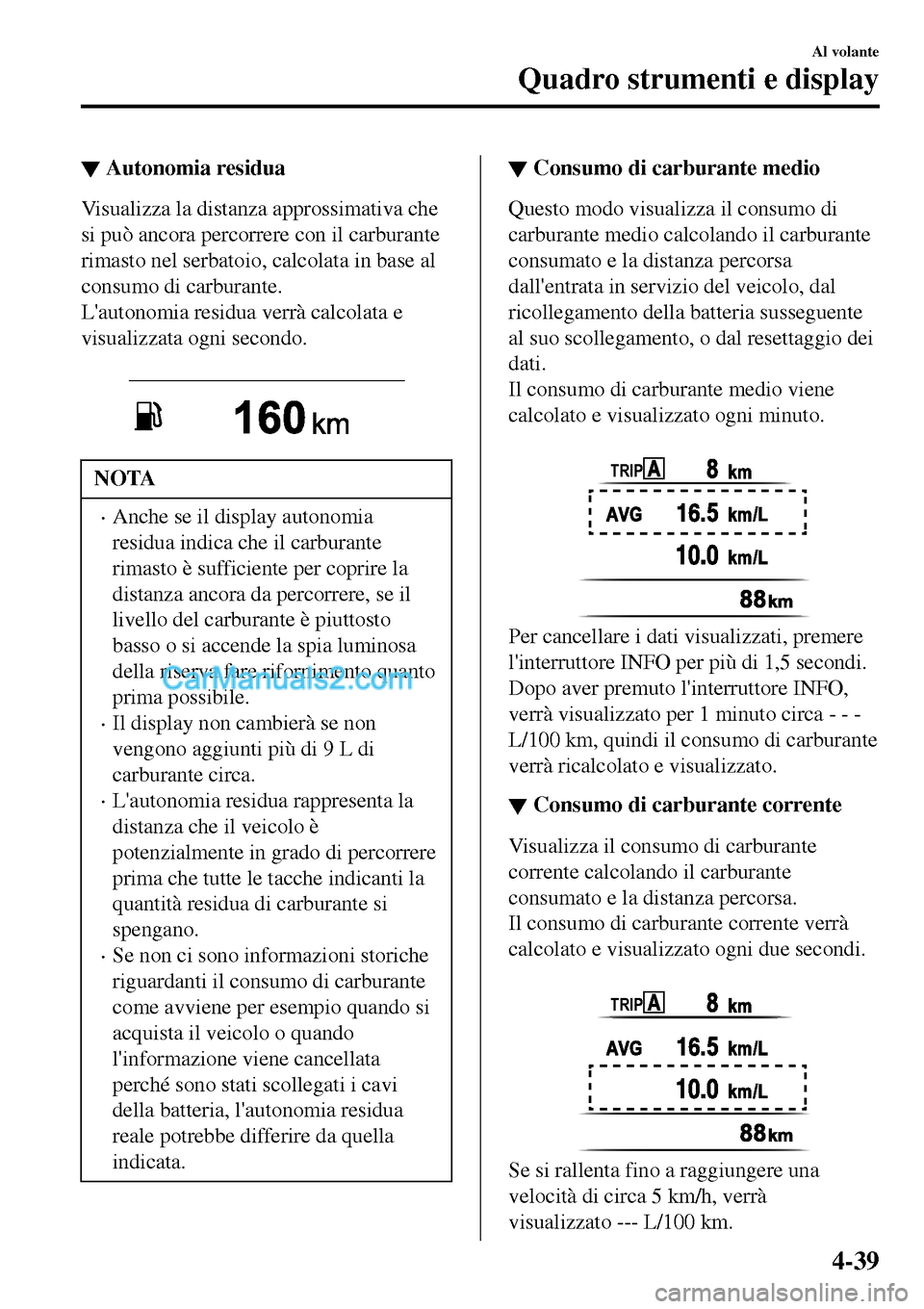

▼Autonomia residua
Visualizza la distanza approssimativa che
si può ancora percorrere con il carburante
rimasto nel serbatoio, calcolata in base al
consumo di carburante.
L'autonomia residua verrà calcolata e
visualizzata ogni secondo.

NOTA
•Anche se il display autonomia
residua indica che il carburante
rimasto è sufficiente per coprire la
distanza ancora da percorrere, se il
livello del carburante è piuttosto
basso o si accende la spia luminosa
della riserva fare rifornimento quanto
prima possibile.
•Il display non cambierà se non
vengono aggiunti più di 9 L di
carburante circa.
•L'autonomia residua rappresenta la
distanza che il veicolo è
potenzialmente in grado di percorrere
prima che tutte le tacche indicanti la
quantità residua di carburante si
spengano.
•Se non ci sono informazioni storiche
riguardanti il consumo di carburante
come avviene per esempio quando si
acquista il veicolo o quando
l'informazione viene cancellata
perché sono stati scollegati i cavi
della batteria, l'autonomia residua
reale potrebbe differire da quella
indicata.
▼Consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall'entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati.
Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.

TRIP
Per cancellare i dati visualizzati, premere
l'interruttore INFO per più di 1,5 secondi.
Dopo aver premuto l'interruttore INFO,
verrà visualizzato per 1 minuto circa - - -
L/100 km, quindi il consumo di carburante
verrà ricalcolato e visualizzato.
▼▼Consumo di carburante corrente
Visualizza il consumo di carburante
corrente calcolando il carburante
consumato e la distanza percorsa.
Il consumo di carburante corrente verrà
calcolato e visualizzato ogni due secondi.

TRIP
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato --- L/100 km.
Al volante
Quadro strumenti e display
4-39

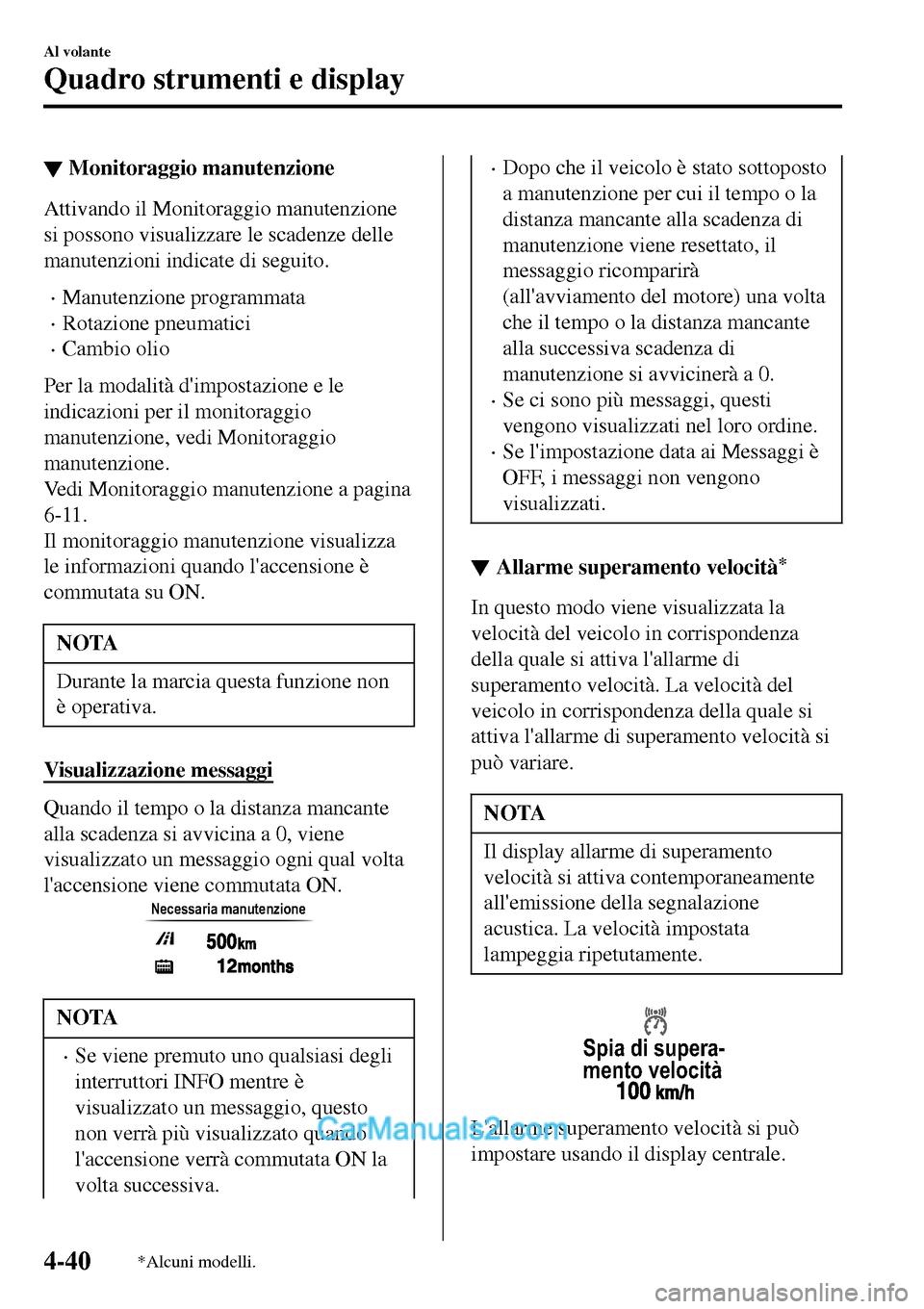

▼Monitoraggio manutenzione
Attivando il Monitoraggio manutenzione
si possono visualizzare le scadenze delle
manutenzioni indicate di seguito.
•Manutenzione programmata
•Rotazione pneumatici
•Cambio olio
Per la modalità d'impostazione e le
indicazioni per il monitoraggio
manutenzione, vedi Monitoraggio
manutenzione.
Vedi Monitoraggio manutenzione a pagina
6-11.
Il monitoraggio manutenzione visualizza
le informazioni quando l'accensione è
commutata su ON.
NOTA
Durante la marcia questa funzione non
è operativa.
Visualizzazione messaggi
Quando il tempo o la distanza mancante
alla scadenza si avvicina a 0, viene
visualizzato un messaggio ogni qual volta
l'accensione viene commutata ON.
Necessaria manutenzione
NOTA
•Se viene premuto uno qualsiasi degli
interruttori INFO mentre è
visualizzato un messaggio, questo
non verrà più visualizzato quando
l'accensione verrà commutata ON la
volta successiva.
•Dopo che il veicolo è stato sottoposto
a manutenzione per cui il tempo o la
distanza mancante alla scadenza di
manutenzione viene resettato, il
messaggio ricomparirà
(all'avviamento del motore) una volta
che il tempo o la distanza mancante
alla successiva scadenza di
manutenzione si avvicinerà a 0.
•Se ci sono più messaggi, questi
vengono visualizzati nel loro ordine.
•Se l'impostazione data ai Messaggi è
OFF, i messaggi non vengono
visualizzati.
▼▼Allarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l'allarme di
superamento velocità. La velocità del
veicolo in corrispondenza della quale si
attiva l'allarme di superamento velocità si
può variare.
NOTA
Il display allarme di superamento
velocità si attiva contemporaneamente
all'emissione della segnalazione
acustica. La velocità impostata
lampeggia ripetutamente.
Spia di supera-
mento velocità
L'allarme superamento velocità si può
impostare usando il display centrale.
Al volante
Quadro strumenti e display
4-40*Alcuni modelli.

NOTA
•Quando s'imposta la velocità del
veicolo si deve sempre tenere conto
del codice della strada del Paese o
della città in cui ci si trova. Inoltre,
verificare sempre la velocità del
veicolo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h.
▼Display sistema di segnalazione
cambio corsia (LDWS)
*
Visualizza lo stato del sistema.

Vedi Segnalazione cambio corsia a pagina
4-111.
▼▼Display limitatore di velocità
regolabile
*
Lo stato in cui è impostato il limitatore di
velocità regolabile viene visualizzato.

▼Display velocità veicolo impostata
tramite regolatore automatico di
velocità
*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.

▼Display bussola
La direzione di marcia del veicolo viene
visualizzata durante la guida con
riferimento a uno degli otto punti
cardinali.

Display Direzione
NNord
SSud
EEst
WOvest
NE Nordest
NW Nordovest
SE Sudest
SW Sudovest
Al volante
Quadro strumenti e display
*Alcuni modelli.4-41

▼Display funzionamento tetto
Visualizza lo stato operativo del tetto.

Vedi "Indicazione di funzionamento" a
pagina 3-48.
▼▼Spia (Indicazione display)
Per notificare all'utente lo stato operativo
del sistema o informarlo circa eventuali
malfunzionamenti o anomalie, sul display
compare un messaggio.
Se nel contempo la spia luminosa si
accende/lampeggia o viene indicato un
simbolo nel display, controllare
l'informazione riguardante la spia
luminosa o il simbolo. (pagina 4-43)
Quando viene solamente visualizzato un
messaggio, vedere Messaggio indicato nel
display multinformazioni. (pagina 7-49)
Al volante
Quadro strumenti e display
4-42
