Také si zapište číslo kódu a uložte je na
jiném bezpečném místě, ale ne ve vozidle.

V případě ztráty startovací karty
(pomocného klíče) se obraťte na
autorizovaného opravce vozů Mazda
s připraveným číselným kódem klíče.
POZNÁMKA
Startovací karta musí být u řidiče, aby
byla zajištěna správná funkce systému.
Pomocný klíč Dálkový ovladač
Štítek s číselným kódem klíče
Chcete-li použít pomocný klíč, vytáhněte
ho z ovladače stisknutím tlačítka.
Páčka
Systém dálkového
ovládání centrálního
zamykání
Tento systém využívá tlačítka na ovladači
pro dálkové odemykání a zamykání dveří
a víka zavazadlového prostoru, krytu hrdla
palivové nádrže a otevření víka
zavazadlového prostoru.
Systém dokáže nastartovat motor, aniž
byste museli vytahovat startovací kartu
z kabelky nebo kapsy.
U vozidel vybavených systémem ochrany
vozu proti krádeži je možná také aktivace
tohoto systému.

Poruchy nebo varování systému jsou
indikovány následujícími varovnými
kontrolkami nebo signály.
V případě vozidel s přístrojovým panelem
typu A si přečtěte zobrazenou zprávu
a popřípadě si nechejte vozidlo
zkontrolovat kvalifikovaným opravcem,
doporučujeme autorizovaným opravcem
vozů Mazda.
•Varovná kontrolka KLÍČ (červená)
Viz Varovné/indikační kontrolky na
straně 4-41.
•Varovný zvukový signál, že zapalování
není vypnuté (STOP)
Viz Varovný zvukový signál, že
zapalování není vypnuté (STOP) na
straně 7-52.
•Varovný zvukový signál upozorňující na
startovací kartu nacházející se ve vozidle
Viz Varovný zvukový signál, že se
startovací karta nenalézá ve vozidle na
straně 7-53.
Před jízdou
Klíče
3-3

(S funkcí inteligentního dálkového
ovládání (kromě modelů určených pro
Evropu))
Zvukový signál se ozve jednou.
POZNÁMKA
•Dveře ani víko zavazadlového
prostoru a kryt hrdla palivové nádrže
vozu nelze zamknout stisknutím
tlačítka pro zamykání, pokud jsou
některé z ostatních dveří otevřené.
V takovém okamžiku nebliknou ani
varovné blikače.
•(S funkcí i-stop (modely určené
pro Evropu))
Vynesení startovací karty z vozidla,
zavření dveří a stisknutí tlačítka pro
zamknutí na startovací kartě, když je
funkce systému i-stop aktivována
(motor je zastavený) způsobí vypnutí
zapalování a zamknutí dveří (volant
se také zamkne).
Viz systém i-stop na straně 4-13.
•Po stisknutí tlačítka se ujistěte, zda
jsou dveře vozu i víko zavazadlového
prostoru a kryt hrdla palivové nádrže
zamčeny.
•(Se systémem dvojitého zamykání)
Dvojité zamykání můžete aktivovat
také dvojím stisknutím tlačítka pro
zamykání během 3 sekund.
Viz Systém dvojitého zamykání na
straně 3-13.
•(Se systémem ochrany vozidla
proti krádeži)
Když jsou dveře zamknuty stiskem
tlačítka pro zamknutí na klíči, když je
systém ochrany vozidla proti krádeži
aktivován, varovné blikače bliknou
jednou na znamení, že je systém
aktivován.
Tlačítko pro odemykání
Chcete-li odemknout všechny dveře vozu
i víko zavazadlového prostoru, stiskněte
tlačítko pro odemykání, varovné blikače
bliknou dvakrát.
(S funkcí inteligentního dálkového
ovládání (kromě modelů určených pro
Evropu))
Zvukový signál se ozve dvakrát.
POZNÁMKA
•(Funkce automatického
opětovného zamykání)
Po odemknutí dveří pomocí
dálkového ovladače budou dveře
i víko zavazadlového prostoru a kryt
hrdla palivové nádrže opět uzamčeny,
pokud během 30 sekund nebude
provedena některá z následujících
operací. Je-li Vaše vozidlo vybaveno
systémem ochrany vozidla proti
krádeži, varovné blikače bliknou pro
potvrzení.
Čas, po jehož uplynutí se dveře
automaticky zamknou, je možné
změnit.
Viz Možnosti vlastního nastavení na
straně 9-10.
Před jízdou
Klíče
3-6

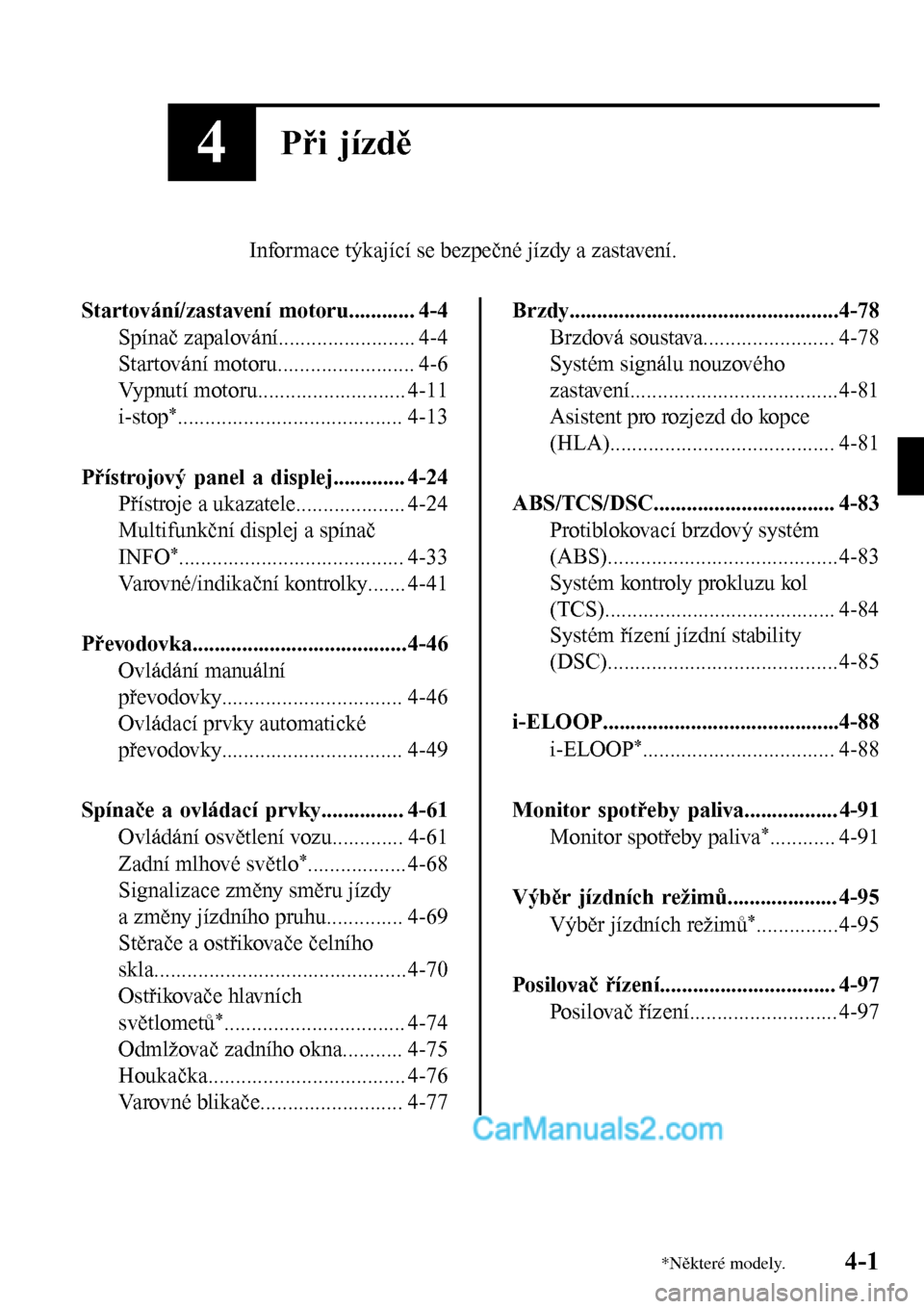

4Při jízdě
Informace týkající se bezpečné jízdy a zastavení.
Startování/zastavení motoru............ 4-4
Spínač zapalování......................... 4-4
Startování motoru......................... 4-6
Vypnutí motoru........................... 4-11
i-stop
*......................................... 4-13
Přístrojový panel a displej............. 4-24
Přístroje a ukazatele.................... 4-24
Multifunkční displej a spínač
INFO
*......................................... 4-33
Varovné/indikační kontrolky....... 4-41
Převodovka.......................................4-46
Ovládání manuální
převodovky................................. 4-46
Ovládací prvky automatické
převodovky................................. 4-49
Spínače a ovládací prvky............... 4-61
Ovládání osvětlení vozu............. 4-61
Zadní mlhové světlo
*.................. 4-68
Signalizace změny směru jízdy
a změny jízdního pruhu.............. 4-69
Stěrače a ostřikovače čelního
skla..............................................4-70
Ostřikovače hlavních
světlometů
*................................. 4-74
Odmlžovač zadního okna........... 4-75
Houkačka.................................... 4-76
Varovné blikače.......................... 4-77
Brzdy.................................................4-78
Brzdová soustava........................ 4-78
Systém signálu nouzového
zastavení......................................4-81
Asistent pro rozjezd do kopce
(HLA)......................................... 4-81
ABS/TCS/DSC................................. 4-83
Protiblokovací brzdový systém
(ABS)..........................................4-83
Systém kontroly prokluzu kol
(TCS).......................................... 4-84
Systém řízení jízdní stability
(DSC)..........................................4-85
i-ELOOP...........................................4-88
i-ELOOP
*................................... 4-88
Monitor spotřeby paliva................. 4-91
Monitor spotřeby paliva
*............ 4-91
Výběr jízdních režimů.................... 4-95
Výběr jízdních režimů
*...............4-95
Posilovač řízení................................ 4-97
Posilovač řízení........................... 4-97
*N
které modely.4-1

POZNÁMKA
•Po nastartování motoru indikační
kontrolka (žlutá) ve startovacím
tlačítku zhasne a spínač zapalování se
přepne do polohy ON.
•Po stisknutí startovacího tlačítka
a než motor nastartuje, je slyšet zvuk
palivového čerpadla, které se nachází
poblíž palivové nádrže. Jedná se
o běžný jev a neznamená to žádnou
závadu.
8. Po nastartování motoru jej nechejte po
dobu 10 sekund běžet ve volnoběžných
otáčkách (zakázáno v Německu).
POZNÁMKA
•(Německo)
Rozjeďte se okamžitě po nastartování
motoru. Nepoužívejte však vysoké
otáčky motoru, dokud motor
nedosáhne své provozní teploty.
•Ať už je motor studený nebo teplý,
měl by být startován bez sešlápnutí
pedálu akcelerátoru.
•Pokud motor nenastartuje, nahlédněte
do Startování zahlceného motoru
v části Nouzové startování. Pokud
motor stále nenastartuje, nechejte si
svoje vozidlo zkontrolovat
autorizovaným opravcem Mazda
(strana 7-25).
•(Manuální převodovka s funkcí
i
ãstop)
Pokud se motor zastavil, můžete ho
opětovně nastartovat sešlápnutím
pedálu spojky, a to do 3 sekund od
zastavení motoru.
Není možné motor opět nastartovat,
i když je pedál spojky sešlápnut, za
následujících podmínek:
•Dveře řidiče jsou otevřené.
•Bezpečnostní pás řidiče není
zapnut.
•Pedál spojky nebyl úplně uvolněn
poté, co se motor zastavil.
•Pedál spojky byl sešlápnut, aniž by
se motor úplně zastavil.
▼Nastartování motoru, když je slabá
baterie startovací karty
UPOZORNĚNÍ
Když startujete motor tak, že přidržíte
startovací kartu u startovacího tlačítka
kvůli tomu, že baterie v kartě je vybitá
nebo, protože má karta poruchu, nesmí
dojít k následujícím situacím, protože
by signál z karty nemusel být správně
přijat a motor by nemusel nastartovat.
•Kovové části jiných klíčů nebo
kovové předměty se dotýkají klíče.

Při jízdě
Startování/zastavení motoru
4-9

i-stop*
Funkce i-stop automaticky vypne motor, jestliže vozidlo zastaví na semaforech nebo uvázne
v dopravní zácpě, a potom jej automaticky opět nastartuje, jestliže řidič pokračuje v jízdě.
Systém zaručuje lepší spotřebu paliva, snížení emisí výfukových plynů a odstraňuje hluk
motoru běžícího na volnoběh, když vůz stojí.
Zastavení a opětovné spuštění motoru běžícího na volnoběh
POZNÁMKA
•Kontrolka funkce i-stop (zelená) se rozsvěcuje za následujících podmínek:
•Je-li zastaven motor běžící na volnoběh.
•(Vyjma modelů určených pro Evropu)
Podmínky zastavení motoru běžícího na volnoběh jsou splněny, dokud se vozidlo
pohybuje.
•Kontrolka funkce i-stop (zelená) zhasíná při opětovném spuštění motoru.
Manuální převodovka
1. Zastavte vozidlo sešlápnutím pedálu brzdy a následně i pedálu spojky.
2. Dokud je pedál spojky sešlápnut, přemístěte řadicí páku do neutrální polohy. Motor
běžící na volnoběh se zastaví po uvolnění pedálu spojky.
3. Motor se automaticky znovu spustí po sešlápnutí pedálu spojky.
Automatická převodovka
1. Motor běžící na volnoběh se zastaví při sešlápnutí pedálu brzdy, dokud se vozidlo
pohybuje (vyjma jízdy při zvolené poloze R nebo poloze M v režimu pevného nastavení
druhého převodového stupně), načež se vozidlo zastaví.
2. Motor se automaticky opět spustí při uvolnění pedálu brzdy, nachází-li se volicí páka
v poloze D nebo M (ne při režimu pevného nastavení druhého převodového stupně).
Při jízdě
Startování/zastavení motoru
*N
které modely.4-13

3. Je-li volicí páka v poloze N nebo P, motor se znovu nerozběhne, i když brzdový pedál
uvolníte. Motor se znovu rozběhne, pokud je opět sešlápnut brzdový pedál nebo pokud je
páka voliče přesunuta do polohy D, M (ne při režimu pevného nastavení druhého
převodového stupně) nebo R. (Z důvodů bezpečnosti mějte vždy sešlápnutý pedál brzdy,
jestliže přemísťujete volicí páku v době, kdy je motor běžící na volnoběh zastaven.)
Provozní podmínky
Je-li systém funkční
Za následujících podmínek se motor běžící na volnoběh zastavuje a přitom se rozsvěcuje
kontrolka funkce i-stop (zelená).
•Motor je zahřátý.
•Motor už je nastartovaný a vozidlo už jelo určitou dobu.
•Motor byl nastartován se zavřenou kapotou.
•Akumulátor je v dobrém stavu.
•Všechny dveře, víko zavazadlového prostoru a kapota jsou uzavřeny.
•Je zapnutý bezpečnostní pás řidiče.
•(Manuální klimatizace)
•Otočný ovladač režimu průtoku vzduchu klimatizací je v jiné poloze než ().
•Objem průtoku vzduchu je jiný než maximální.
•(Plně automatická klimatizace)
•Otočný ovladač režimu průtoku vzduchu klimatizací je v jiné poloze než ().
•Otočný ovladač teploty pro systém klimatizace je nastaven do jiné polohy než polohy
maximálního topení / maximálního chlazení (klimatizace zapnuta).
•Teplota v interiéru vozidla je téměř stejná jako teplota nastavená pro systém klimatizace.
•Varovná kontrolka systému i-stop (žlutá) nesvítí ani nebliká.
•Systém dálkového ovládání a systém startování tlačítkem fungují normálně.
•Podtlak v brzdách je dostatečně vysoký.
•Volant je v klidu.
•(Manuální převodovka)
•Rychlost vozu je přibližně 3 km/h nebo nižší.
•Řadicí páka je v neutrální poloze.
•Spojkový pedál není sešlápnutý.
•(Automatická převodovka)
•Vozidlo zastaví.
•Volicí páka je poloze D nebo v poloze M (ne při režimu pevného nastavení druhého
převodového stupně).
•Kapalina automatické převodovky se dostatečně zahřála.
•Teplota kapaliny automatické převodovky není nadměrně vysoká.
Při jízdě
Startování/zastavení motoru
4-14

POZNÁMKA
Za následujících podmínek je k zastavení motoru běžícího na volnoběh potřebná
určitá doba
•Kapacita akumulátoru je z určitého důvodu spotřebována, například tehdy, jestliže
vozidlo nebylo delší dobu v provozu.
•Okolní teplota je příliš vysoká nebo příliš nízká.
•Poté, co by z určitého důvodu odpojeny svorky akumulátoru, například za účelem jeho
výměny.
Motor opětovně nenastartuje
Jsou-li v době, kdy je motor běžící na volnoběh zastaven, provedeny následující úkony,
motor se z bezpečnostních důvodů znovu nenastartuje. V takovém případě nastartujte
motor pomocí normálního postupu.
•Kapota je otevřena.
•(Modely určené pro Evropu)
Bezpečnostní pás řidiče je rozepnut a dveře řidiče jsou otevřeny.
•(Vyjma modelů určených pro Evropu)
•(Manuální převodovka)
Když je řadicí páka v jiné poloze než neutrál, je bezpečnostní pás řidiče rozepnut
a dveře řidiče jsou otevřeny.
•(Automatická převodovka)
Je-li volicí páka v poloze D nebo M (ne při režimu pevného nastavení druhého
převodového stupně), bezpečnostní pás řidiče je rozepnut a dveře řidiče jsou
otevřeny.
Krátká doba zastavení motoru nebo dlouhá doba do dalšího zastavení motoru
běžícího na volnoběh
•Okolní teplota je příliš vysoká nebo příliš nízká.
•Akumulátor je vybitý.
•Součásti elektrického systému vozidla mají vysokou spotřebu elektrické energie.
Motor automaticky znovu nastartuje po zastavení z volnoběhu
Za následujících podmínek motor automaticky znovu nastartuje.
•Spínač i-stop OFF je stisknut, dokud zní zvukový signál.
•Okolní teplota je extrémně vysoká nebo nízká.
•(Manuální klimatizace)
•Otočný ovladač režimu průtoku vzduchu klimatizací je v poloze () a otočný
ovladač ventilátoru je v jiné poloze než 0.
•Objem průtoku vzduchu je maximální.
Při jízdě
Startování/zastavení motoru
4-16

•(Modely určené pro Evropu)
Je-li volicí páka přesunuta z polohy D nebo M (ne při režimu pevného nastavení
druhého převodového stupně) do polohy N nebo P, bezpečnostní pás řidiče je rozepnut
a dveře řidiče jsou otevřené, motor se znovu nerozběhne. Nastartujte motor pomocí
normálního postupu.
•(Vyjma modelů určených pro Evropu)
Je-li volicí páka přesunuta z polohy D nebo M (ne při režimu pevného nastavení
druhého převodového stupně) do polohy N nebo P, bezpečnostní pás řidiče je rozepnut
a dveře řidiče jsou otevřené, motor se znovu rozběhne.
Svorky akumulátoru jsou odpojeny
Po odpojení svorek akumulátoru nemusí být funkce zastavování motoru běžícího na
volnoběh účinná. Kromě toho je po výměně akumulátoru nutno ověřit funkce systému
i-stop. Kontaktujte kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
▼Varovná kontrolka systému i-stop (žlutá) / Indikační kontrolka systému i-stop
(zelená)
Aby bylo zaručeno bezpečné a pohodlné používání vozidla, systém i-stop neustále sleduje
úkony řidiče, vnitřní a vnější prostředí vozidla i provozní stav vozidla a používá varovnou
kontrolku systému i-stop (žlutou) a indikační kontrolku systému i-stop (zelenou), aby
informoval řidiče o různých upozorněních a varováních.
POZNÁMKA
U vozidel vybavených středovým displejem se provozní stav systému i-stop zobrazuje na
stavovém displeji monitoru spotřeby paliva.
Viz Zobrazení výsledků na straně 4-92.
Při jízdě
Startování/zastavení motoru
4-18

Varovná kontrolka systému i-stop (žlutá)
Když kontrolka svítí
•Tato kontrolka se rozsvěcuje tehdy, je-li spínač zapalování přepnut do polohy ON,
a zhasíná po nastartování motoru.
•Kontrolka se rozsvěcuje tehdy, je-li systém vypnut stisknutím spínače i-stop OFF.
•Kontrolka se rozsvěcuje při provádění následujících úkonů po zastavení motoru běžícího
na volnoběh. V takových případech není, v zájmu zajištění bezpečnosti, možné
automatické opětovné spuštění motoru. Nastartujte motor pomocí normálního postupu.
•Kapota je otevřena.
•(Modely určené pro Evropu)
Bezpečnostní pás řidiče je rozepnut a dveře řidiče jsou otevřeny.
•(Vyjma modelů určených pro Evropu)
•(Manuální převodovka)
Když je řadicí páka v jiné poloze než neutrál, je bezpečnostní pás řidiče rozepnut
a dveře řidiče jsou otevřeny.
•(Automatická převodovka)
Když je páka voliče v poloze D nebo M (ne režim pevného nastavení druhého
převodového stupně), je bezpečnostní pás řidiče rozepnut a dveře řidiče jsou otevřeny.
POZNÁMKA
Svítící kontrolka může upozorňovat na problém v systému za následujících podmínek.
Nechejte si své vozidlo prohlédnout u kvalifikovaného opravce, doporučujeme obrátit se
na autorizovaného opravce vozů Mazda.
•Kontrolka se nerozsvítí při přepnutí spínače zapalování do polohy ON.
•Kontrolka zůstává rozsvícena i po stisknutí spínače i-stop OFF při běžícím motoru.
Jestliže kontrolka bliká
Kontrolka zůstává blikat, když je v systému závada. Nechejte si své vozidlo prohlédnout
u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce vozů Mazda.
Při jízdě
Startování/zastavení motoru
4-19

Indikační kontrolka systému i-stop (zelená)
Když kontrolka svítí
•Tato kontrolka se rozsvěcuje tehdy, je-li zastaven motor běžící na volnoběh, a zhasíná po
opětovném nastartování motoru.
•(Vyjma modelů určených pro Evropu)
Kontrolka se rozsvěcuje, jsou-li za jízdy splněny podmínky pro zastavení motoru běžícího
na volnoběh.
Jestliže kontrolka bliká
•(Manuální převodovka)
Kontrolka bliká, je-li po zastavení motoru běžícího na volnoběh přesunuta řadicí páka do
jiné než neutrální polohy, aby byl řidič upozorněn na to, že motor je zastaven z volnoběhu.
Při sešlápnutí pedálu spojky se motor automaticky znovu rozběhne a kontrolka zhasne.
•(Modely určené pro Evropu)
•Kontrolka bliká tehdy, jsou-li otevřeny dveře řidiče poté, co byl motor zastaven
z volnoběhu, aby byl řidič upozorněn na to, že motor je zastaven z volnoběhu. Zhasíná
po zavření dveří řidiče.
•Pokud motor opět nastartuje kvůli nízkému napětí akumulátoru po zastavení motoru
běžícího na volnoběh, indikační kontrolka systému i-stop (zelená) v přístrojovém panelu
bliká asi 3 sekundy. Avšak, pokud motor nastartuje automaticky po stisknutí spínače
sklápěcí střechy, indikační kontrolka systému i-stop (zelená) v přístrojovém panelu
nebude blikat.
•(Vyjma modelů určených pro Evropu)
•(Automatická převodovka)
Kontrolka bliká, je-li vozidlo zastaveno, avšak pedál brzdy není sešlápnut dostatečnou
silou. Sešlápněte pedál brzdy poněkud silněji, protože síla pedálu může být
nedostatečná.
Při jízdě
Startování/zastavení motoru
4-20
