OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån
är mycket låg eller varningslampan
för låg bränslenivå tänds.
•Visningen kanske inte ändras om du
tankar mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
Läge för genomsnittlig
bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes. Genomsnittlig
bränsleförbrukning beräknas och visas
varje minut.
(Europeisk modell)
(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas.
Efter att du tryckt på INFO visas - - -
L/100 km i cirka en minut innan
bränsleekonomin beräknas om och visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.

Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
(Europeisk modell)
Under körning
Instrumentgrupp och visning
4-28

(Utom europeisk modell)
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas. Efter
att INFO tryckts in kommer - - - km/h att
visas under cirka 1 minut innan bilens
hastighet beräknas om och visas.
Läge då bilens hastighetslarm är
aktiverat*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen
ljuder. Visningen av fordonshastighet
blinkar flera gånger.
Larmet för fordonshastigheten kan ställas
in med hjälp av INFO-knappen.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom
alltid bilens hastighet med
hastighetsmätaren.
•Larmfunktionen för bilens hastighet
kan ställas in mellan 30 och 250
km/h.
Larmet för fordonshastigheten kan ställas
in på följande sätt.
1. Tryck på INFO för att visa läget för
bilens hastighetslarm.
2. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med tredje siffran
(hundratalet).
3. Tryck på INFO och ställ den tredje
siffran (hundratalet) på önskad
hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
4. Håll INFO intryckt tills en ljudsignal
hörs.
Visningen av inställd fordonshastighet
blinkar med de två lägre siffrorna
(tiotalet och entalet).
5. Tryck på INFO och ställ de två lägre
siffrorna (tiotalet och entalet) på
önskad hastighet.
Det numeriska värdet ändras varje
gång som INFO trycks in.
6. Håll INFO intryckt tills en ljudsignal
hörs.
Den inställda hastigheten visas på
skärmen för hastighetslarmet.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-29

Multiinformationsdisplay och INFO-knapp*
INFO-knapp Multiinformationsdisplay
Multiinformationsdisplayen innehåller följande information.
•Vägmätare
•Trippmätare
•Temperaturmätare för motorns kylarvätska
•Bränslemätare
•Utomhustemperatur
•Körsträcka till tom tank
•Genomsnittlig bränsleförbrukning
•Aktuell bränsleförbrukning
•Underhållsdisplay
•Varningssystemets display för filbyte (LDWS)
•Display för farthållare
•Visning av den inställningsbara hastighetsbegränsningen
•Kompassdisplay
•Bilens hastighetslarm
•Takets display
•Varningsmeddelande
Under körning
Instrumentgrupp och visning
4-30*Vissa modeller.

Skärmens innehåll ändras varje gång INFO trycks in.
Fel på fordons-
systemet
TRIPP
TRIPP
Serviceintervall har överskridits
månader
Tryck på INFO-knappenTryck på INFO-knappen Tryck på INFO-knappenTryck på INFO-knappen
Tryck på INFO-knappen Kylvätskans
temperaturmätare,
underhållsdisplay,
utomhustemperatur,
vägmätare,
bränslemätareKylvätskans
temperaturmätare,
kompass, sträcka till
tom tank, utomhus-
temperatur, vägmä-
tare, bränslemätare Varningsmeddelande,
utomhustemperatur,
vägmätare,
bränslemätare
Kylvätskans
temperaturmätare,
trippmätare A,
genomsnittlig
bränsleekonomi, aktuell
bränsleekonomi,
utomhustemperatur,
vägmätare, bränslemätare
Kylvätskans
temperaturmätare,
trippmätare B,
genomsnittlig
bränsleekonomi, aktuell
bränsleekonomi,
utomhustemperatur,
vägmätare, bränslemätare
*1
*2
*1: Visas bara när en varning aktiveras.
*2: Visas bara när bilen körs.
Under körning
Instrumentgrupp och visning
4-31

tVisning av yttertemperatur
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen
beroende på omgivningen och bilens
tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
Ändra måttenheten för visning av
yttertemperatur (fordon med typ B/C)
Enheten för yttertemperatur kan ändras
mellan Celsius och Fahrenheit.
Inställningarna kan ändras via den
mittplacerade skärmen.
Se Personliga inställningar på sidan 9-10.
OBS
När temperaturenheten för
yttertemperatur ändras, kommer
temperaturenheten för motorns
kylvätska också att ändras.
Temperaturvarning för
utomhustemperatur*
När yttertemperaturen är låg blinkar
indikeringen och en pipsignal varnar för
att det kan finnas is på vägen.
Om yttertemperaturen är under cirka 4 °C
kommer yttertemperaturens display och
att blinka i cirka tio sekunder, och
pipsignalen hörs en gång.
OBS
Om omgivningstemperaturen är under
cirka -20 °C, kommer ljudsignalen att
stängas av. Emellertid kommer
att
visas.
Under körning
Instrumentgrupp och visning
4-34*Vissa modeller.

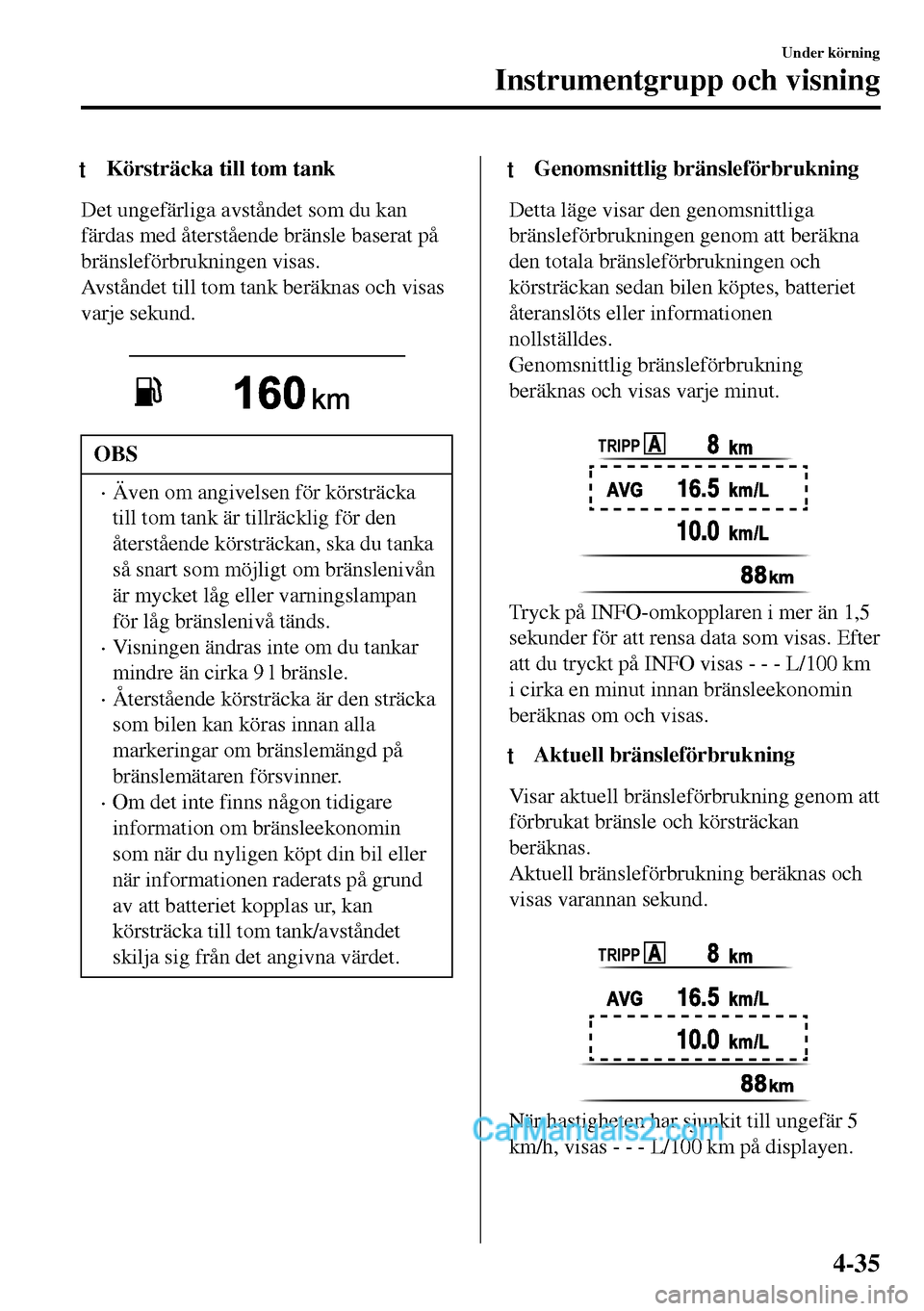

tKörsträcka till tom tank
Det ungefärliga avståndet som du kan
färdas med återstående bränsle baserat på
bränsleförbrukningen visas.
Avståndet till tom tank beräknas och visas
varje sekund.

OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan, ska du tanka
så snart som möjligt om bränslenivån
är mycket låg eller varningslampan
för låg bränslenivå tänds.
•Visningen ändras inte om du tankar
mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
tGenomsnittlig bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes.
Genomsnittlig bränsleförbrukning
beräknas och visas varje minut.

TRIPP
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas. Efter
att du tryckt på INFO visas - - - L/100 km
i cirka en minut innan bränsleekonomin
beräknas om och visas.
ttAktuell bränsleförbrukning
Visar aktuell bränsleförbrukning genom att
förbrukat bränsle och körsträckan
beräknas.
Aktuell bränsleförbrukning beräknas och
visas varannan sekund.

TRIPP
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
Under körning
Instrumentgrupp och visning
4-35

tUnderhållsdisplay
Följande information om underhåll kan
visas genom att sätta på
Underhållsdisplayen.
•Serviceintervall
•Däckrotation
•Oljebyte
För inställning och indikeringar för
underhållsdisplayen, se Underhållsdisplay.
Se Serviceövervakning på sidan 6-11.
Underhållsdisplayen visar informationen
när tändningen är i läge ON.
OBS
Funktionen kan inte användas när bilen
är i rörelse.
Visning av meddelande
När återstående tid eller körsträcka närmar
sig noll, visas ett meddelande varje gång
som tändningen ställs i läge ON.
Serviceintervall har
överskridits
OBS
•Om någon av INFO-knapparna trycks
in medan ett meddelande visas,
kommer det inte att visas nästa gång
tändningen slås på.
•När bilen har servats och återstående
tid/körsträcka har återställts, visas ett
nytt meddelande för nästa
servicetillfälle när detta börjar närma
sig (visas när motorn startas).
•Om det finns flera meddelanden visas
de i ordningsföljd.
•Om OFF (AV) är inställt för
Messages (meddelanden) kommer
meddelanden inte att visas.
ttBilens hastighetslarm*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen
ljuder. Visningen av fordonshastighet
blinkar flera gånger.
Hastighetsvarning
Bilens hastighetslarm kan ställas in med
mittdisplayen.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom
alltid bilens hastighet med
hastighetsmätaren.
•Larmfunktionen för bilens hastighet
kan ställas in mellan 30 och 250
km/h.
Under körning
Instrumentgrupp och visning
4-36*Vissa modeller.

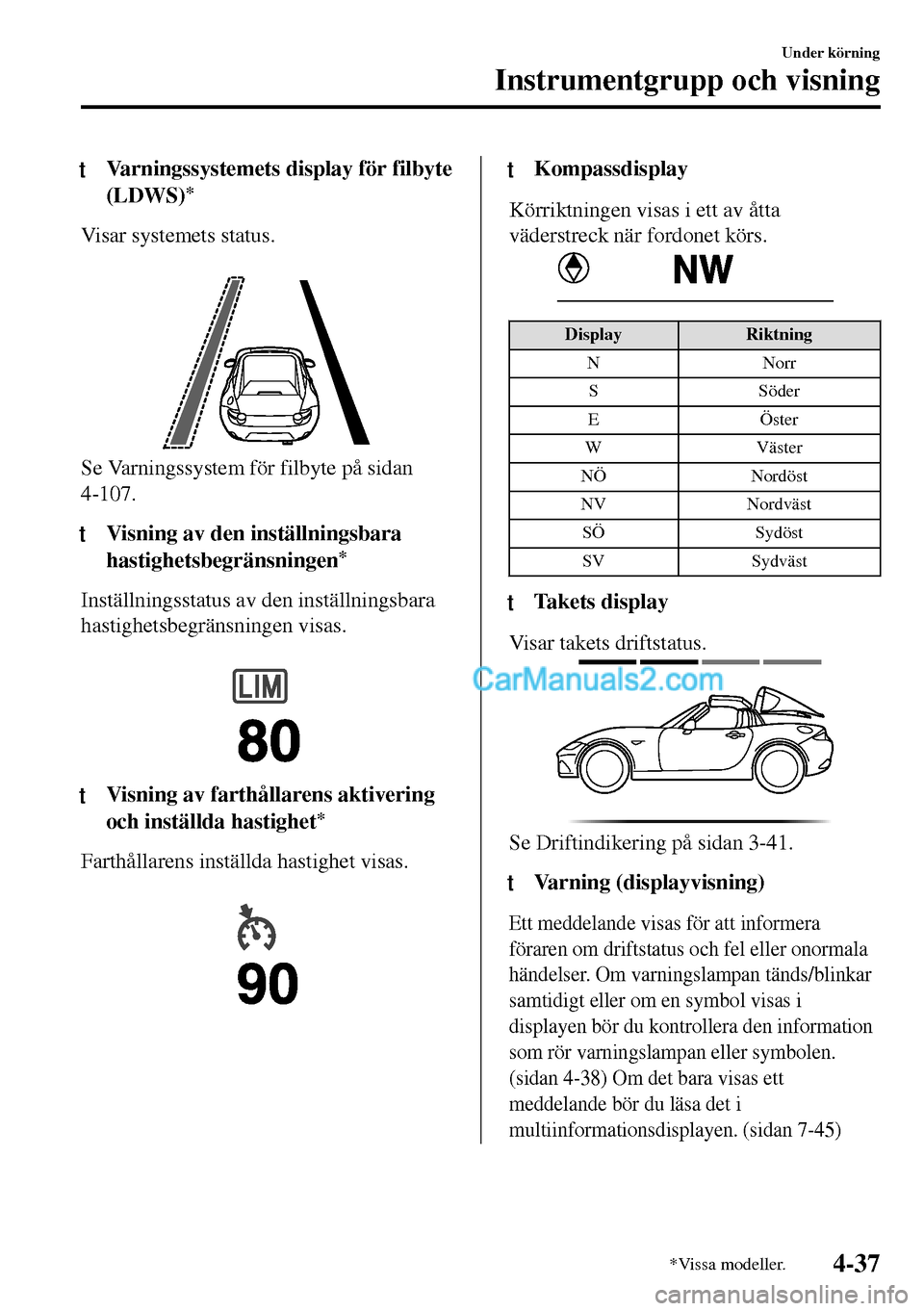

tVarningssystemets display för filbyte
(LDWS)
*
Visar systemets status.

Se Varningssystem för filbyte på sidan
4-107.
ttVisning av den inställningsbara
hastighetsbegränsningen
*
Inställningsstatus av den inställningsbara
hastighetsbegränsningen visas.

tVisning av farthållarens aktivering
och inställda hastighet
*
Farthållarens inställda hastighet visas.

tKompassdisplay
Körriktningen visas i ett av åtta
väderstreck när fordonet körs.
Display Riktning
NNorr
SSöder
EÖster
WVäster
NÖ Nordöst
NV Nordväst
SÖ Sydöst
SV Sydväst
ttTa k e t s d i s p l a y
Visar takets driftstatus.
Se Driftindikering på sidan 3-41.
ttVarning (displayvisning)
Ett meddelande visas för att informera
föraren om driftstatus och fel eller onormala
händelser. Om varningslampan tänds/blinkar
samtidigt eller om en symbol visas i
displayen bör du kontrollera den information
som rör varningslampan eller symbolen.
(sidan 4-38) Om det bara visas ett
meddelande bör du läsa det i
multiinformationsdisplayen. (sidan 7-45)
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-37

Varnings- och indikeringslampor
Instrumentgruppen varierar beroende på modell och specifikationer.
Instrumentpanelens mittpanel
Varningslamporna och indikeringarna kan uppträda
i något av de markerade områdena Ty p A
(Med multiinformationsdisplay)Ty p B
(Utan multiinformationsdisplay) Instrumentgrupp
ttVarningsindikering/varningslampor
Dessa lampor tänds eller blinkar för att informera föraren om driftstatus eller ett systemfel.
Signal Varningslampor Sidan
(Röd)Bromsvarningslampa
*1*27-30
Varningsindikering/varningslampa för laddningssys-
tem*17-30
Motoroljans varningslampa*17-30
(Röd)Varningsindikering/varningslampa för hög kylväts-
ketemperatur*17-30
Felindikeringslampa, servostyrning*17-30
*Huvudvarningsindikering/varningslampa*17-33
(Gul)Varningslampa för elektrisk vakuumpump
*17-33
Under körning
Instrumentgrupp och visning
4-38*Vissa modeller.

ti-ELOOP indikeringslampa/
statusdisplay
Föraren uppmärksammas om i-ELOOP
effektgenerering och bilens tillstånd
genom i-ELOOP indikeringslampan
(grön) och statusdisplayen.
i-ELOOP-indikeringslampa (grön)
(bilar med instrumentgrupp typ B)

Lampan tänds under den regenerativa
laddningen.
Statusdisplay (bilar med audio av typ
B/typ C)
Status för i-ELOOP-effektgenereringen
visas på den mittplacerade skärmen.
Se Statusdisplay på sidan 4-91.
Under körning
i-ELOOP
4-88
