stop start MAZDA MODEL MX-5 RF 2017 Ägarmanual (in Swedish)

ti-stopsystemets varningslampa (gul)/i-stopsystemets indikeringslampa (grön)
För att säkerställa säker och bekväm användning av bilen övervakar i-stop-funktionen
konstant förarens handlingar, bilens inre och yttre miljö samt driftstatus, och använder
i-stopsystemets varningslampa (gul) och i-stopsystemets indikeringslampa (grön) för att
informera föraren om olika försiktighetsuppmaningar och varningar.
OBS
På bilar utrustade med en mittplacerad skärm visas hur i-stop arbetar i statusdisplayen för
bränsleövervakning.
Se Statusdisplay på sidan 4-91.
i-stopsystemets varningslampa (gul)
När lampan tänds
•Lampan tänds när tändningen sätts på och slocknar när motorn har startat.
•Lampan tänds när i-stopsystemet stängs av med avstängningsknappen.
•Lampan tänds om följande saker utförs medan motorn stängts av. I sådant fall kommer
motorn inte att återstarta av säkerhetsskäl. Starta motorn på det vanliga sättet.
•Motorhuven öppnas.
•(Europeisk modell)
Förarsidans säkerhetsbälte är inte fastspänt och förardörren öppnas.
•(Utom europeisk modell)
•(Manuell växellåda)
Växelspaken är i ett annat läge än neutralläget, förarsidans säkerhetsbälte är inte
fastspänt och förardörren är öppnad.
•(Automatväxellåda)
Växelväljaren är i läge D eller M (inte i andra växelns fasta läge), förarsidans
säkerhetsbälte är inte fastspänt och förardörren öppnas.
OBS
Ett problem i systemet kan indikeras under följande förhållanden. Låt en kunnig reparatör
kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Lampan tänds inte när tändningen sätts på.
•Lampan fortsätter att lysa även om i-stop OFF har tryckts in medan motorn är igång.
Under körning
Starta och stänga av motorn
4-17

När lampan blinkar
Lampan blinkar om det är fel på systemet. Låt en kunnig reparatör kontrollera bilen. Vi
rekommenderar en auktoriserad Mazda-verkstad.
i-stopsystemets indikeringslampa (grön)
När lampan tänds
•Lampan tänds när motorn har stängts av och slocknar när motorn återstartas.
•(Utom europeisk modell)
Lampan tänds när villkoren för motoravstängning är uppfyllda medan bilen körs.
När lampan blinkar
•(Manuell växellåda)
Lampan blinkar när växelspaken flyttas ur neutralläge medan motorn är avstängd för att
uppmärksamma föraren att motorn är avstängd.
Genom att trycka ner kopplingspedalen kommer motorn att återstarta och lampan släcks.
•(Europeisk modell)
•Lampan blinkar om förardörren öppnas medan motorn är avstängd för att underrätta
föraren att motorn stängts av. Den slocknar när förardörren stängs.
•Om motorn startas på grund av låg batterispänning medan motorn är avstängd kommer
indikeringslampan för i-stop (grön) i instrumentgruppen att blinka under 3 sekunder.
i-stop-indikeringslampan (grön) i instrumentgruppen blinkar inte när motorn startar igen
automatiskt efter det att takknappen har använts.
•(Utom europeisk modell)
•(Automatväxellåda)
Lampan blinkar om bilen stannat men bromspedalen inte trycks ner med tillräcklig
kraft. Tryck ned bromspedalen lite mer eftersom pedalkraften inte är tillräckligt hög.
Under körning
Starta och stänga av motorn
4-18

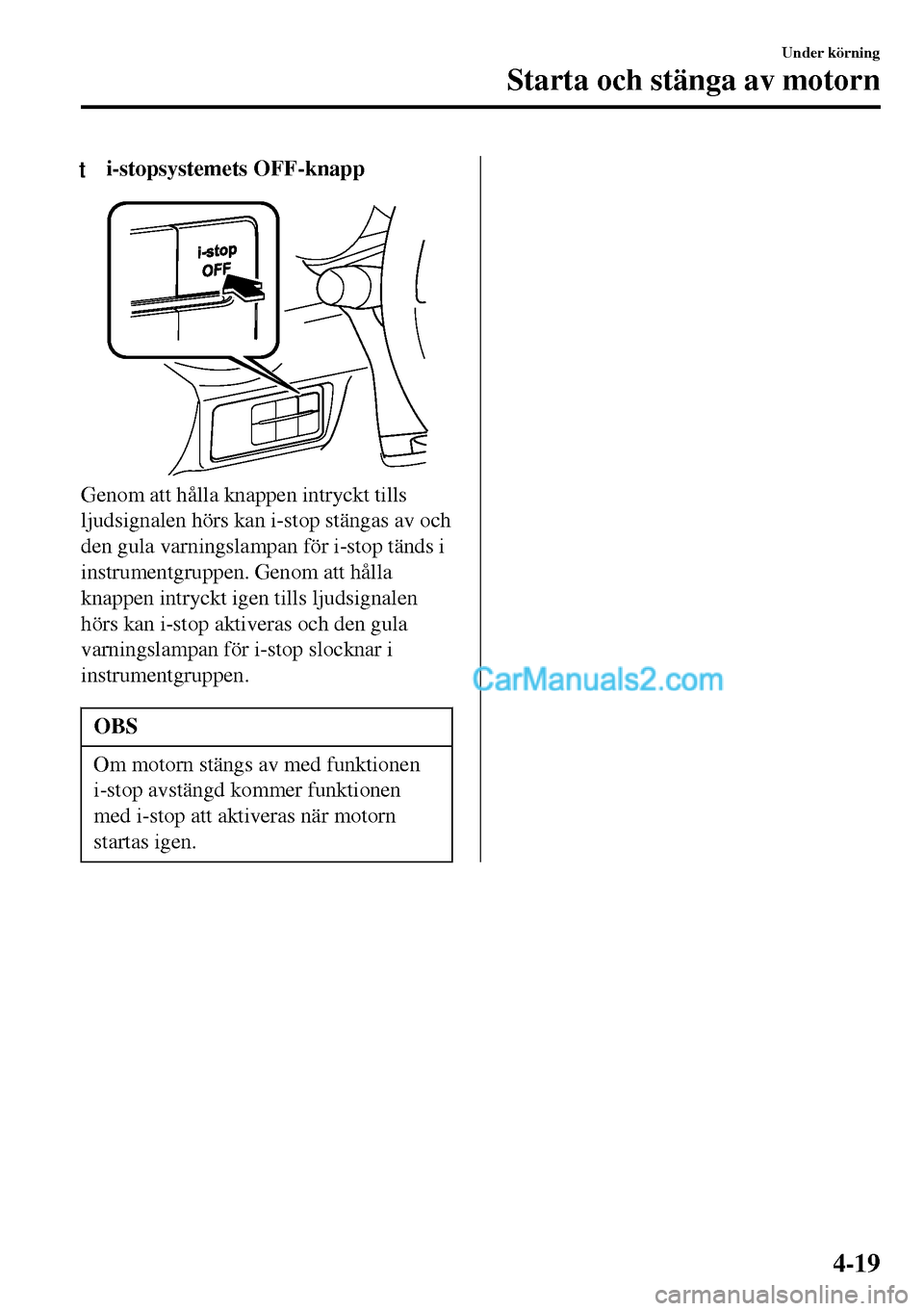

ti-stopsystemets OFF-knapp
Genom att hålla knappen intryckt tills
ljudsignalen hörs kan i-stop stängas av och
den gula varningslampan för i-stop tänds i
instrumentgruppen. Genom att hålla
knappen intryckt igen tills ljudsignalen
hörs kan i-stop aktiveras och den gula
varningslampan för i-stop slocknar i
instrumentgruppen.
OBS
Om motorn stängs av med funktionen
i-stop avstängd kommer funktionen
med i-stop att aktiveras när motorn
startas igen.
Under körning
Starta och stänga av motorn
4-19

tRullförhindrande funktion (automatisk växellåda)
Bilar med i-stop är utrustade med en rullförhindrande funktion. Denna funktion förhindrar
att bilen börjar röra på sig, exempelvis när bromspedalen släpps i en backe under följande
förhållanden:
•När motorn stängs av vid tomgång (förhindrar att bilen rullar bakåt)
•När motorn återstartar efter att ha släppt bromspedalen (förhindrar att bilen plötsligt börjar
rulla under krypkörning), förhindras en plötslig rörelse genom att ansätta bromsarna eller
genom den automatiska växellådan.
Ta bort foten från bromspedalen Bromskraften upprätthålls
Motorn startar om Acceleration
Under körning
Starta och stänga av motorn
4-20

OBS
•En naturlig körställning kan erhållas
genom att växelspaken kan greppas
från sidan utan att behöva vila med
armbågen på mittkonsolen.

•Om det är svårt att lägga i
backväxeln, ska växelspaken ställas i
friläget och kopplingen släppas upp
igen innan nästa försök.
•(Med i-stop-funktion)
Om motorn har stannat på grund av
ett motorstopp kan du starta den igen
genom att trampa ned
kopplingspedalen inom 3 sekunder
från det att motorn stannade.
Motorn kan inte startas trots att
kopplingspedalen har trampats ner
under följande förhållanden:
•Förardörren är öppen.
•Förarsidans säkerhetsbälte är inte
fastspänt.
•Kopplingspedalen är inte helt
uppsläppt efter motorstoppet.
•Kopplingspedalen har trampats ner
under tiden som motorn stannar.
•(Med parkeringssensorsystem)
När växelspaken läggs i backläget
(R) med tändningen på, aktiveras
parkeringssensorsystemet och ett
pipljud hörs.
Se Parkeringssensorsystem på sidan
4-144.
Under körning
Växellåda
4-45

N (Neutral)
I läget N är hjulen och växellådan inte
låsta. Bilen kommer att rulla fritt även vid
minsta lutning såvida inte
parkeringsbromsen är åtdragen eller
bromsarna är ansatta.
VA R N I N G
Om motorn går på förhöjd tomgång,
lägg inte i en växel om du är i läge N
eller P:
Det är farligt att lägga i en växel från
läget N eller P om motorn går på
förhöjd tomgång. Om detta görs kan
bilen plötsligt röra sig och orsaka
allvarlig skada eller en olycka.
Växla inte till läge N medan bilen
körs:
Det är farligt att växla till läge N
under körning. Motorbromsen
fungerar inte under inbromsning
vilket kan leda till en olycka eller
allvarlig skada.
VIKTIGT
Växla inte till läge N medan bilen körs.
Det kan leda till skador på växellådan.
OBS
Dra åt parkeringsbromsen eller tryck
ner bromspedalen innan växelföraren
flyttas från läge N så att bilen inte
oväntat börjar rulla.
D (Drive)
D är det normala körläget. Från ett stopp
kommer växellådan automatiskt att göra
sex växlingar.
M (Manuell)
M är det manuella växelläget. Du kan
växla upp eller ner genom att manövrera
växelväljaren. Se Manuellt växlingsläge
på sidan 4-50.
tAktiv adaptiv växling (AAS-Active
Adaptive Shift)
Aktiv adaptiv växling (AAS) är ett system
som automatiskt styr växellådans
växlingspunkter så att de passar
vägförhållandena och förarens
kommandon på bästa sätt. Detta förbättrar
körkänslan. Växellådan kan växla om till
AAS-läge vid körning uppför eller nedför
backar, vid kurvtagning, körning i kraftiga
stigningar eller när gaspedalen trycks ned
snabbt medan växelväljaren står i läget D.
Beroende på väg- och körförhållandena
och hur bilen framförs kanske växling sker
med fördröjning eller inte alls. Detta tyder
dock inte på något problem eftersom
AAS-läget kommer att hålla kvar det
optimala växelläget.
tVäxellåssystem
Växelspärrsystemet förhindrar växling
från läge P såvida inte bromspedalen
trycks ner.

Gör så här för att växla från läge P:
1. Trampa ner bromspedalen och håll den
nere.
2. Starta motorn.
3. Tryck och håll kvar frigöringsknappen.
4. Rör på växelväljaren.
Under körning
Växellåda
4-49

tVindrutetorkare
Starta vindrutetorkarna genom att föra
spaken upp eller ner.
Med intervalltorkare
Omkopplarläge
Torkarens funktion
NrTy p
ATy p
B
Funktion när spaken förs upp-
åt
Stopp
Intervall
Låg hastighet
Hög hastighet
Variabel hastighet intermittenta torkare
Placera spaken i intervalläget och välj
intervalltiden genom att vrida ringen.
INT-ring
Med automatiska torkare
Omkopplarläge
Torkarens funktion
NrTy p
ATy p
B
Funktion när spaken förs upp-
åt
Stopp
Automatik
Låg hastighet
Hög hastighet
Automatiska torkare
När torkarreglaget är i läge
kommer
regnsensorn att känna av mängden regn på
vindrutan och starta respektive stänga av
torkaren automatiskt (av—intervall—låg
hastighet—hög hastighet).

Regnsensorns känslighet kan ställas in
genom att vrida omkopplaren på
torkarreglaget.
Under körning
Reglage och kontroller
4-68

•Om smuts eller andra ämnen (t.ex. is
eller ämnen som innehåller
saltvatten) fastnar vid vindrutan
ovanför regnsensorn, eller om
vindrutan isat igen kan torkarna börja
gå automatiskt. Men om torkarna inte
kan få bort den här isen och smutsen
kommer torkarautomatiken att stoppa
rörelsen. Ställ i så fall torkarreglaget
till läget för låg eller hög hastighet
(manuell manövrering) eller ta bort
isen, smutsen eller det som ansamlats
för hand för att återställa
torkarautomatiken.
•Om spaken för den automatiska
torkarfunktionen lämnas i
-läget,
kan torkarna fungera automatiskt på
grund av starka ljuskällor,
elektromagnetiska vågor eller
infrarött ljus eftersom regnsensorn
använder en optisk sensor. Vi
rekommenderar att spaken för den
automatiska torkarfunktionen lämnas
i
-läget utom när bilen körs i
regnväder.
•Den automatiska torkarfunktionen
kan stängas av.
Se Personliga inställningar på sidan
9-10.
tVindrutespolare
Dra spaken mot dig och håll kvar för att
spruta spolarvätska.

Spolare AV
OBS
Om vindrutespolaren används när
vindrutetorkarna står still kommer de
att starta och slå några slag.
Om vindrutespolaren inte fungerar ska
spolarvätskenivån kontrolleras (sidan
6-24). Om vätskenivån är normal, rådfråga
en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
OBS
(Med strålkastarspolare)
När strålkastarna är på kommer de att
aktiveras automatiskt var femte gång
som vindrutespolaren aktiveras.
Se avsnittet om strålkastarspolare på
sidan 4-71.
Under körning
Reglage och kontroller
4-70

Hjälp vid start i backe
(HLA, Hill Launch Assist)
Hjälp vid start i backe (HLA, Hill Launch
Assist) är en funktion som hjälper föraren
att börja köra efter ett stopp i en backe.
När föraren släpper bromspedalen och
trampar ner gaspedalen när bilen står i en
backe, kommer denna funktion att
förhindra att bilen rullar. Bromskraften
upprätthålls automatiskt när bromspedalen
släpps när bilen står i en brant backe.
Hjälp vid start i backe (HLA) aktiveras
antingen om bilen står i en nerförsbacke
och backen ligger i eller om bilen står i en
uppförsbacke och en annan växel än
backen ligger i på bilar med manuell
växellåda.
Hjälp vid start i backe (HLA) aktiveras
antingen om bilen står i en nerförsbacke
och backen (R) är vald eller om bilen står i
en uppförsbacke och en växel framåt är
vald på bilar med automatisk växellåda.
VARNING
Förlita dig inte helt på hjälpen vid
start i backe (HLA):
Hjälp vid start i backe (HLA) är en
extrafunktion för att börja köra efter
ett stopp i en backe. Systemet är bara
aktivt under två sekunder och det kan
av den anledningen vara farligt att
förlita sig helt på systemet vid start
från stopp eftersom bilen plötsligt kan
börja rulla och ge upphov till en
olycka.
Bilen kan rulla beroende på bilens
belastning eller om den drar något
bakom sig. Dessutom kan, för bilar
med manuell växellåda, bilen
fortfarande rulla beroende på hur
kopplingspedal och gaspedal hanteras.
Innan du börjar köra ska du alltid
kontrollera säkerheten i området kring
bilen.
Under körning
Broms
4-79

OBS
•Hjälp vid start i backe (HLA)
aktiveras inte om lutningen är för
liten i backen. Lutningen på backen
för att systemet ska aktiveras beror
även på lasten i bilen.
•Hjälp vid start i backe (HLA)
kommer inte att aktiveras om
handbromsen är åtdragen, bilen inte
står helt still, eller om
kopplingspedalen är uppsläppt.
•När Hjälp vid start i backe (HLA) är
aktiverat kan bromspedalen kännas
trög och även vibrera, men detta
tyder bara på att systemet är
aktiverat.
•Systemet för hjälp vid start i backe
(HLA) kommer inte att aktiveras så
länge som indikeringslampan för
TCS/DSC lyser.
Se Varnings-/indikeringslampor på
sidan 4-38.
•Systemet för hjälp vid start i backe
(HLA) stängs inte av även om DSC
OFF trycks in för att stänga av TCS/
DSC.
•(Automatväxellåda)
Även om hjälp vid start i backe
(HLA, Hill Launch Assist) inte är
aktivt under stopp vid tomgång,
kommer den rullförhindrande
funktionen att förhindra att bilen
rullar.
Under körning
Broms
4-80
