tIndikering för växlingsläge
Växelväljarens läge visas när tändningen
slås på.
OBS
Om något av följande utförs kommer
väljarpositionen att visas under 5
minuter även om tändningen står i
annat läge än ON.
•Tändningen är avstängd.
•Förardörren är öppen.
Indikering för växelläge
I manuellt läge kommer ”M” på
indikeringen för växelläge att tändas och
siffrorna för vald växel att visas.
tVarningslampa
Varningslampan tänds när det är ett fel i
systemet.
Se Varnings-/indikeringslampor på sidan
4-38.
tVäxellägen
•Indikeringen för växelläge i
instrumentgruppen tänds. Se Varnings-/
indikeringslampor på sidan 4-38.
•Växelväljaren måste stå i läge P eller N
när motorn startas.
P (Park)
P låser växellådan och förhindrar att de
bakre hjulen roterar.
VARNING
Placera alltid växelväljaren i P, och
dra åt parkeringsbromsen:
Det är farligt att bara placera
växelväljaren i läge P utan att
använda parkeringsbromsen för att
hålla bilen på plats. Om P inte håller
bilen på plats kan den börja rulla och
orsaka en olycka.
VIKTIGT
•Växellådan kan gå sönder om växling
till P, N eller R görs medan bilen
rullar.
•Att lägga i en växel eller backen
medan motorn går på förhöjd
tomgång kan skada växellådan.
R (Backväxel)
I läge R rör sig bilen bara bakåt. Bilen
måste stå helt stilla innan du växlar till
eller från R, utom i undantagsfall, se
Gunga bilen (sidan 3-54).
OBS
(Med parkeringssensorsystem)
När växelväljaren läggs i backläget (R)
med tändningen på, aktiveras
parkeringssensorsystemet och ett
pipljud hörs.
Se Parkeringssensorsystem på sidan
4-144.
Under körning
Växellåda
4-48

Med ljusautomatik

Omkopplarläge
Tändningslåsets läge PÅACC
eller
OFFPÅACC
eller
OFFPÅACC
eller
OFFPÅACC
eller
OFF
S t r å l k a s t a r e Av Av
Auto
*1Av Av Av P å Av
Va r s e l l j u s
På
*2Av
Auto*1Av Av Av Av Av
Bakljus
Positionsljus
Lampa för registreringsskylt
InstrumentpanelsbelysningPå
*3Av
Auto*1På*4/
Av*5På På På
På*6
*1 Inställningar för strålkastare och andra lampor ändras automatiskt beroende på de yttre ljusförhållandena, som
avläses av en sensor.
*2 Den tänds medan bilen körs.*3 När varselljusen slås på kommer även positionsljusen, bakljusen och nummerplåtsbelysningen att slås på.
Instrumentpanelens belysning slås inte på.
*4 Medan strålkastarna är tända kommer de att förbli tända även om tändningen ställs i annat läge än ON.
Om förardörren öppnas eller 30 sek. har förflutit med ljuset tänt, kommer det att släckas.
*5 När tändningen står i ett annat läge än ON kommer lamporna inte att tändas även om ljusomkopplaren ställs i
läge .*6 Om förardörren öppnas eller 30 sek. har förflutit med ljuset tänt, kommer det att släckas.
Under körning
Reglage och kontroller
4-60

Automatisk strålkastarkontroll
När strålkastaromkopplaren står i läge och tändningen är i läge ON känner ljussensorn
av omgivande ljus och mörker, och strålkastare, andra ytterlampor och instrumentpanelens
belysning tänds och släcks automatiskt (se tabellen ovan).
VIKTIGT
•Skugga inte ljusgivaren genom att fästa dekaler/etiketter på vindrutan. Om du gör det
kommer ljusgivaren inte att fungera korrekt.

•Ljusgivaren fungerar också som en regnsensor för de automatiska torkarna. Håll
händer och skrapor på avstånd från vindrutan när torkarreglaget står i läge
och
tändningslåset är i läge ON, eftersom fingrar kan komma i kläm och torkarbladen kan
skadas när vindrutetorkarna aktiveras automatiskt. Om du ska rengöra vindrutan, se till
att torkarna är helt avstängda – detta är särskilt viktigt vid rensning av is och snö – när
det är särskilt frestande att låta motorn vara igång.
Under körning
Reglage och kontroller
4-61

tVindrutetorkare
Starta vindrutetorkarna genom att föra
spaken upp eller ner.
Med intervalltorkare
Omkopplarläge
Torkarens funktion
NrTy p
ATy p
B
Funktion när spaken förs upp-
åt
Stopp
Intervall
Låg hastighet
Hög hastighet
Variabel hastighet intermittenta torkare
Placera spaken i intervalläget och välj
intervalltiden genom att vrida ringen.
INT-ring
Med automatiska torkare
Omkopplarläge
Torkarens funktion
NrTy p
ATy p
B
Funktion när spaken förs upp-
åt
Stopp
Automatik
Låg hastighet
Hög hastighet
Automatiska torkare
När torkarreglaget är i läge
kommer
regnsensorn att känna av mängden regn på
vindrutan och starta respektive stänga av
torkaren automatiskt (av—intervall—låg
hastighet—hög hastighet).

Regnsensorns känslighet kan ställas in
genom att vrida omkopplaren på
torkarreglaget.
Under körning
Reglage och kontroller
4-68

Från mittläget (normalt), vrider du
omkopplaren uppåt för högre känslighet
(snabbare respons) och nedåt för lägre
känslighet (långsammare respons).
Högre känslighet
Mindre känslighetOmkopplare
Mittposition
VIKTIGT
•Skugga inte regnsensorn genom att
fästa dekaler/etiketter på vindrutan.
Regnsensorn kommer då inte att
fungera korrekt.
•När torkarreglaget är i läge och
tändningen är påslagen kan torkarna
röra sig automatiskt i följande fall:
•Om vindrutan ovanför regnsensorn
berörs eller torkas av med en duk.
•Om en hand eller något föremål
slår emot vindrutan från bilens
utsida eller insida.
Håll händer och skrapor på avstånd
från vindrutan när torkarreglaget står
i läge
och tändningslåset är i
läge ON, eftersom fingrar kan
komma i kläm och torkarbladen kan
skadas när vindrutetorkarna aktiveras
automatiskt.
Om du ska rengöra vindrutan, se till
att torkarna är helt avstängda (när
motorn med största sannolikhet är
lämnad påslagen) detta är särskilt
viktigt vid rensning av is och snö.
OBS
•Om spaken för den automatiska
torkarfunktionen förs från
till
under körning aktiveras
vindrutetorkarna en gång, varefter de
arbetar beroende på regnmängden.
•Den automatiska torkarfunktionen
kanske inte fungerar när
regnsensortemperaturen är
cirka -10 °C eller lägre, eller cirka
85 °C eller högre.
•Om vindrutan är behandlad med
vattenavstötande medel kanske
regnsensorn inte kan känna av
mängden regn, och det automatiska
torkarsystemet kanske inte fungerar
korrekt.
Under körning
Reglage och kontroller
4-69

•Om smuts eller andra ämnen (t.ex. is
eller ämnen som innehåller
saltvatten) fastnar vid vindrutan
ovanför regnsensorn, eller om
vindrutan isat igen kan torkarna börja
gå automatiskt. Men om torkarna inte
kan få bort den här isen och smutsen
kommer torkarautomatiken att stoppa
rörelsen. Ställ i så fall torkarreglaget
till läget för låg eller hög hastighet
(manuell manövrering) eller ta bort
isen, smutsen eller det som ansamlats
för hand för att återställa
torkarautomatiken.
•Om spaken för den automatiska
torkarfunktionen lämnas i
-läget,
kan torkarna fungera automatiskt på
grund av starka ljuskällor,
elektromagnetiska vågor eller
infrarött ljus eftersom regnsensorn
använder en optisk sensor. Vi
rekommenderar att spaken för den
automatiska torkarfunktionen lämnas
i
-läget utom när bilen körs i
regnväder.
•Den automatiska torkarfunktionen
kan stängas av.
Se Personliga inställningar på sidan
9-10.
tVindrutespolare
Dra spaken mot dig och håll kvar för att
spruta spolarvätska.

Spolare AV
OBS
Om vindrutespolaren används när
vindrutetorkarna står still kommer de
att starta och slå några slag.
Om vindrutespolaren inte fungerar ska
spolarvätskenivån kontrolleras (sidan
6-24). Om vätskenivån är normal, rådfråga
en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
OBS
(Med strålkastarspolare)
När strålkastarna är på kommer de att
aktiveras automatiskt var femte gång
som vindrutespolaren aktiveras.
Se avsnittet om strålkastarspolare på
sidan 4-71.
Under körning
Reglage och kontroller
4-70

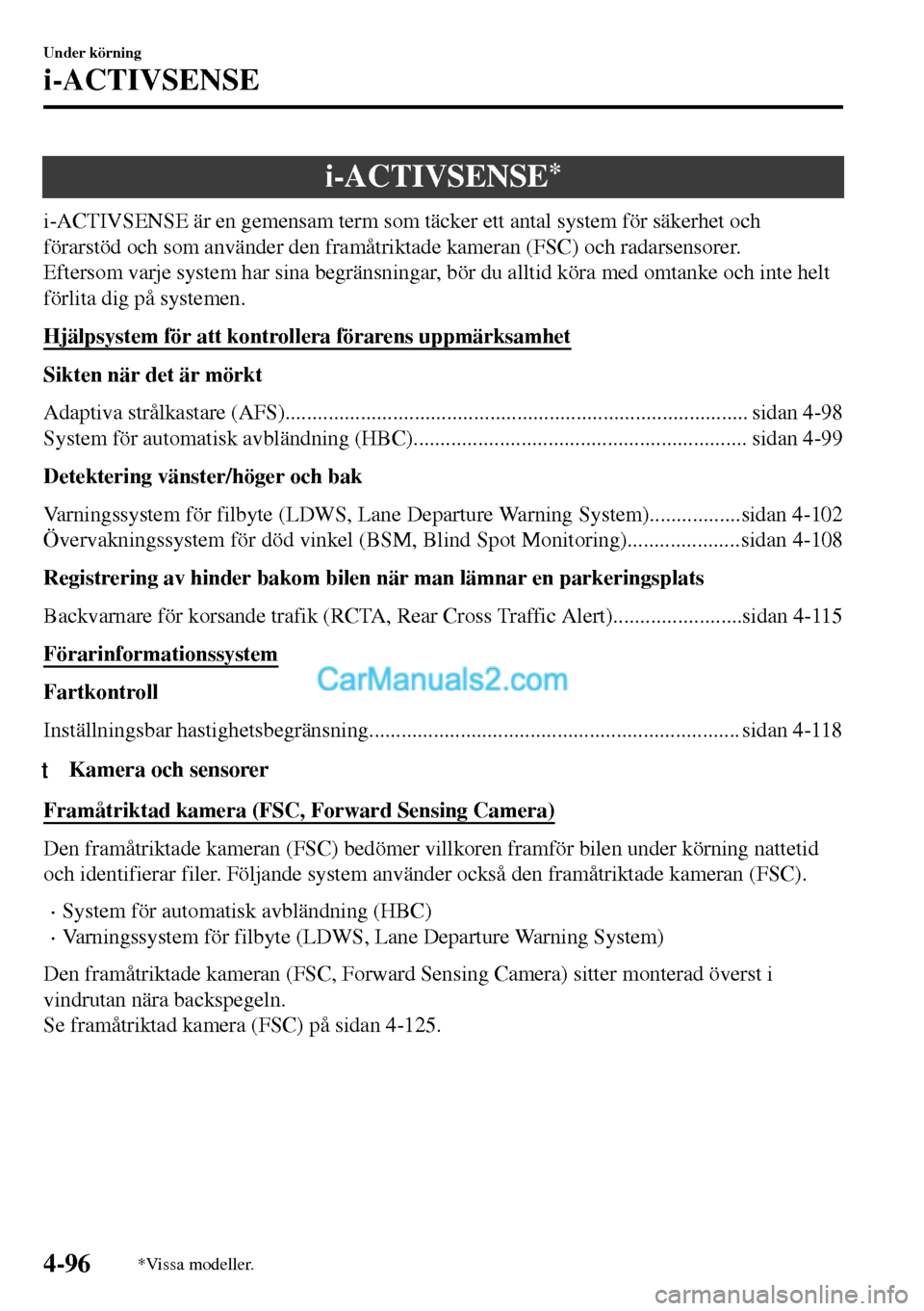

i-ACTIVSENSE*
i-ACTIVSENSE är en gemensam term som täcker ett antal system för säkerhet och
förarstöd och som använder den framåtriktade kameran (FSC) och radarsensorer.
Eftersom varje system har sina begränsningar, bör du alltid köra med omtanke och inte helt
förlita dig på systemen.
Hjälpsystem för att kontrollera förarens uppmärksamhet
Sikten när det är mörkt
Adaptiva strålkastare (AFS)...................................................................................... sidan 4-98
System för automatisk avbländning (HBC).............................................................. sidan 4-99
Detektering vänster/höger och bak
Varningssystem för filbyte (LDWS, Lane Departure Warning System).................sidan 4-102
Övervakningssystem för död vinkel (BSM, Blind Spot Monitoring)..................... sidan 4-108
Registrering av hinder bakom bilen när man lämnar en parkeringsplats
Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert)........................sidan 4-115
Förarinformationssystem
Fartkontroll
Inställningsbar hastighetsbegränsning..................................................................... sidan 4-118
tKamera och sensorer
Framåtriktad kamera (FSC, Forward Sensing Camera)
Den framåtriktade kameran (FSC) bedömer villkoren framför bilen under körning nattetid
och identifierar filer. Följande system använder också den framåtriktade kameran (FSC).
•System för automatisk avbländning (HBC)
•Varningssystem för filbyte (LDWS, Lane Departure Warning System)
Den framåtriktade kameran (FSC, Forward Sensing Camera) sitter monterad överst i
vindrutan nära backspegeln.
Se framåtriktad kamera (FSC) på sidan 4-125.
Under körning
i-ACTIVSENSE
4-96*Vissa modeller.

Radarsensorer (bak)
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder bakom bilen. Följande system använder
även radarsensorerna (bak).
•Övervakningssystem för död vinkel (BSM, Blind Spot Monitoring)
•Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert)
Radarsensorerna (bak) sitter på insidan av den bakre stötfångaren, en på vänster och en på
höger sida.
Se radarsensorer (bak) på sidan 4-128.
Under körning
i-ACTIVSENSE
4-97

OBS
•Övervakningssystemet för död vinkel (BSM) fungerar när följande villkor är
uppfyllda:
•Tändningen är i läge ON.
•Knappen för övervakningssystemet för död vinkel (BSM) trycks in och
indikeringslampan (BSM) OFF i instrumentgruppen släcks.
•Hastigheten är högre än cirka 30 km/h.
•Övervakningssystemet för död vinkel (BSM) fungerar inte under följande
förhållanden.
•Bilens hastighet sjunker under cirka 25 km/h även när BSM OFF-indikeringslampan
är släckt.
•Växelspaken (manuell växellåda)/växelväljaren (automatisk växellåda) är i läge R
(backen är ilagd) och bilen rör sig bakåt.
•I följande fall tänds BSM OFF-indikeringslampan och systemet upphör att vara aktivt.
Om BSM OFF-indikeringslampan förblir tänd, låt bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Vissa problem med systemet inklusive varningslampan för övervakningssystem för
död vinkel (BSM) är registrerat.
•En stor avvikelse har uppstått på monteringsläget av radarsensorn (bak).
•Det sitter stora mängder snö eller is på den bakre stötfångaren i närheten av
radarsensorn (bak). Avlägsna snö, is eller smuts från den bakre stötfångaren.
•Långvarig körning på snötäckta vägar.
•Temperaturen i närheten av radarsensorerna (bak) blir extremt hög när bilen körs
längre perioder i uppförsbackar under varma sommardagar.
•Batterispänningen har sjunkit.
•I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
•Ett fordon som befinner sig bakom dig inom registreringsområdet i en närliggande
fil, men som inte närmar sig. Övervakningssystem för död vinkel (BSM) fastställer
tillståndet baserat på radarregistreringsdata.
•Ett fordon som kör i nästan samma hastighet bredvid din bil under en längre period.
•Fordon som närmar sig från motsatt håll.
•Ett fordon i en närliggande fil håller på att köra om.
•Ett fordon i en närliggande fil på en väg som har ovanligt breda filer. Radarns
registreringsområde (bak) är inställt efter normal filbredd på motorvägar.
•I följande fall kan det hända att BSM OFF-varningslampa och varningspip inte
initieras eller kan bli fördröjda.
•Ett fordon byter fil från en ytterfil två filer ut till filen bredvid dig.
•Körning i branta sluttningar.
Under körning
i-ACTIVSENSE
4-109

VA R N I N G
Innan du backar ska du alltid själv kontrollera området runt bilen med blicken:
Systemet är bara utvecklat för att hjälpa dig att kontrollera om det finns
bakomvarande fordon när du lägger i backen. På grund av olika begränsningar i detta
system är det inte alltid säkert att BSM-varningslampan tänds (och dess funktion kan
även vara fördröjd) trots att det finns ett fordon bakom bilen. Du som förare är alltid
ansvarig för att kontrollera om det finns fordon bakom bilen.
OBS
•I följande fall tänds BSM OFF-indikeringslampan och systemet upphör att vara aktivt.
Om BSM OFF-indikeringslampan förblir tänd, låt bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Vissa problem med systemet inklusive varningslampan för övervakningssystem för
död vinkel (BSM) har inträffat.
•En stor avvikelse har uppstått på monteringsläget av radarsensorn (bak).
•Det sitter stora mängder snö eller is på den bakre stötfångaren i närheten av
radarsensorn (bak).
•Långvarig körning på snötäckta vägar.
•Temperaturen i närheten av radarsensorerna blir extremt hög när bilen körs längre
perioder i uppförsbackar under varma sommardagar.
•Batterispänningen har sjunkit.
•I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
•Hastigheten vid backning är högre än cirka 10 km/h.
•Registreringsområdet för radarsensorn (bak) hindras av en närliggande vägg eller
parkerat fordon. (Backa bilen till en position där radarsensorns registreringsområde
inte längre hindras.)
Ditt fordon
Under körning
i-ACTIVSENSE
4-116
