Page 4091 of 4133
Fig. 46: Passenger Heated Seat Circuit
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 93 © 2006 Mitchell Repair Information Company, LLC.
Page 4092 of 4133
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 94 © 2006 Mitchell Repair Information Company, LLC.
Page 4093 of 4133

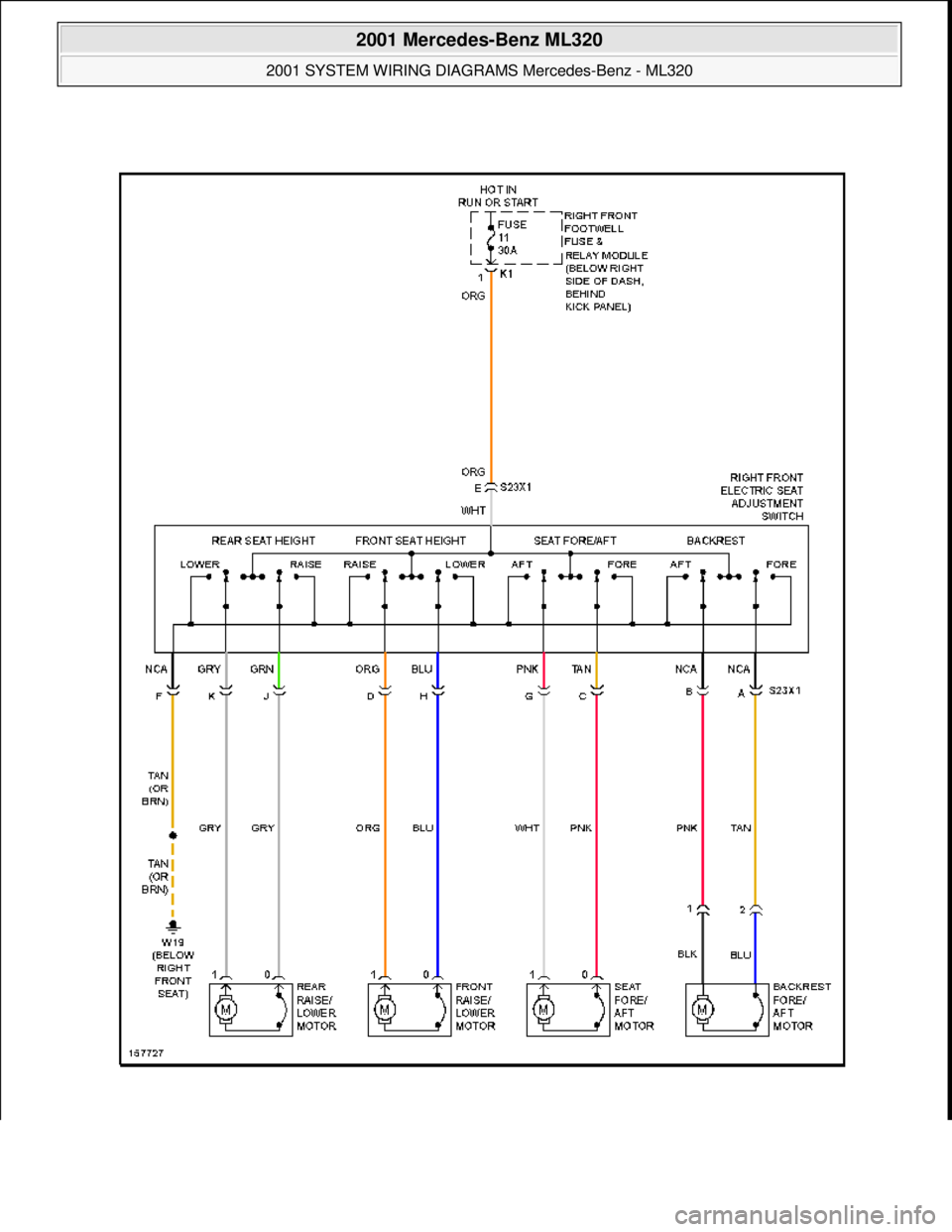

Fig. 47: Passenger"s Power Seat Circuit
POWER TOP/SUNROOF
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 95 © 2006 Mitchell Repair Information Company, LLC.
Page 4094 of 4133
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 96 © 2006 Mitchell Repair Information Company, LLC.
Page 4095 of 4133

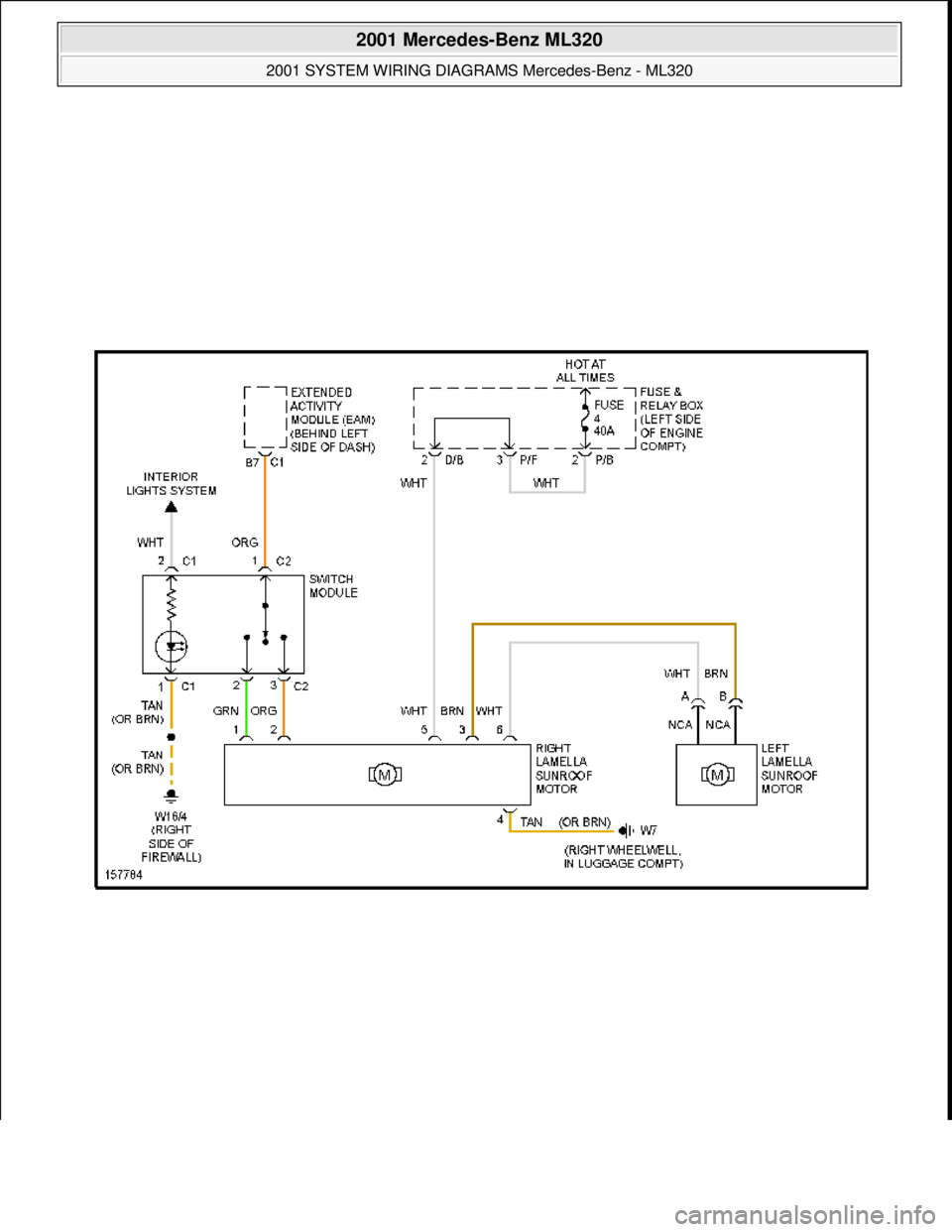

Fig. 48: Double Panel Sunroof Circuit
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 97 © 2006 Mitchell Repair Information Company, LLC.
Page 4096 of 4133
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 98 © 2006 Mitchell Repair Information Company, LLC.
Page 4097 of 4133

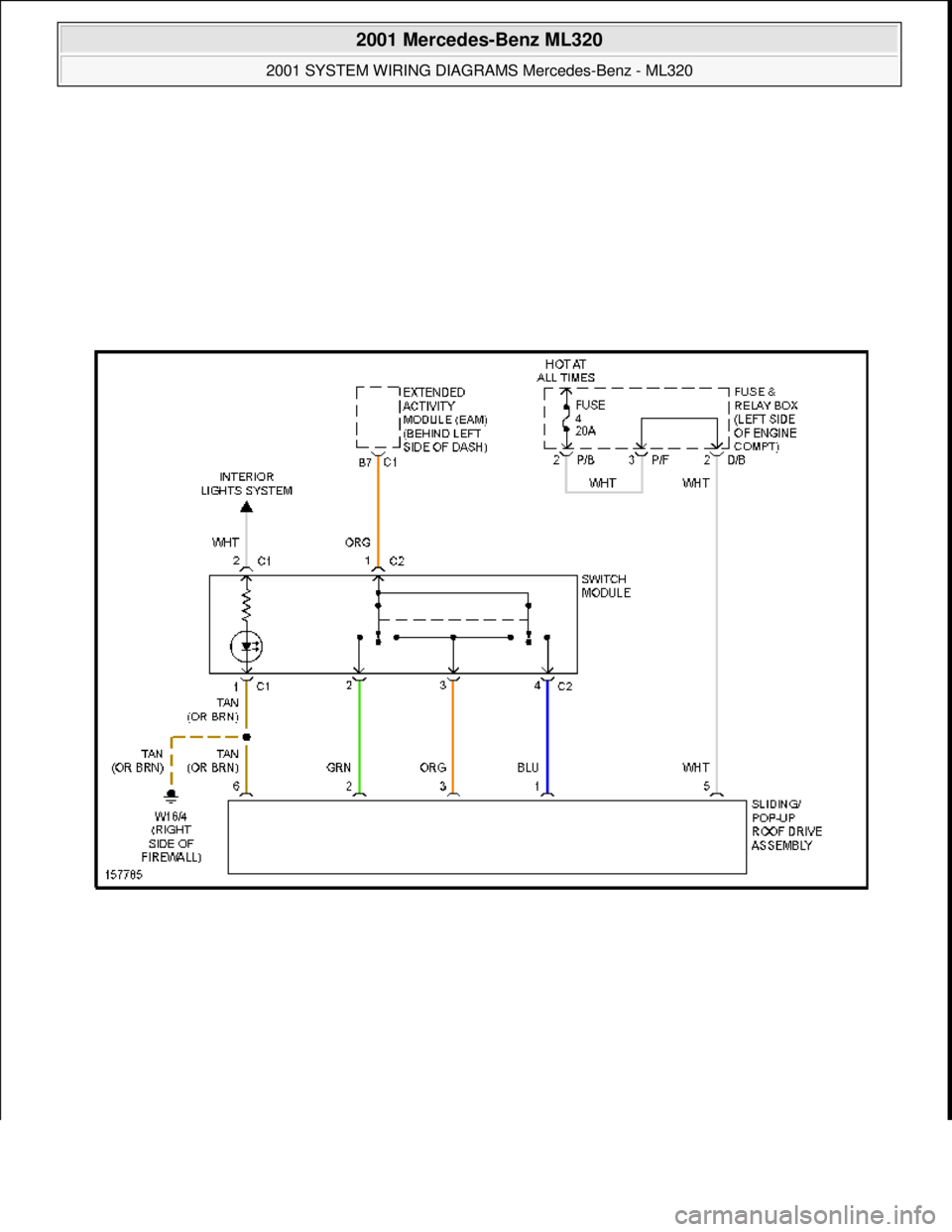

Fig. 49: Single Panel Sunroof Circuit
POWER WINDOWS
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 99 © 2006 Mitchell Repair Information Company, LLC.
Page 4098 of 4133
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 100 © 2006 Mitchell Repair Information Company, LLC.
Page 4099 of 4133

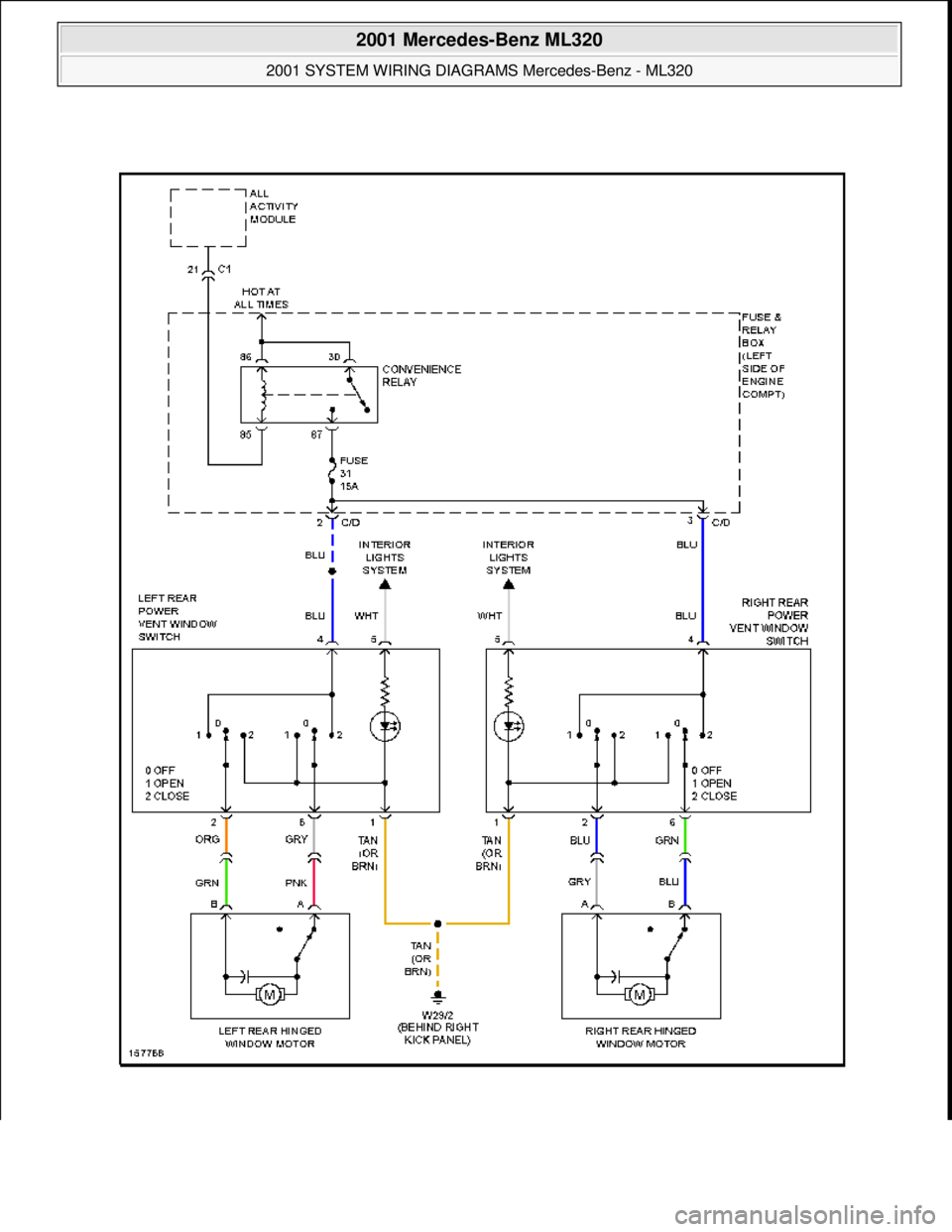

Fig. 50: Power Windows Circuit
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 101 © 2006 Mitchell Repair Information Company, LLC.
Page 4100 of 4133
2001 Mercedes-Benz ML320
2001 SYSTEM WIRING DIAGRAMS Mercedes-Benz - ML320
me
Saturday, October 02, 2010 3:28:00 PMPage 102 © 2006 Mitchell Repair Information Company, LLC.
