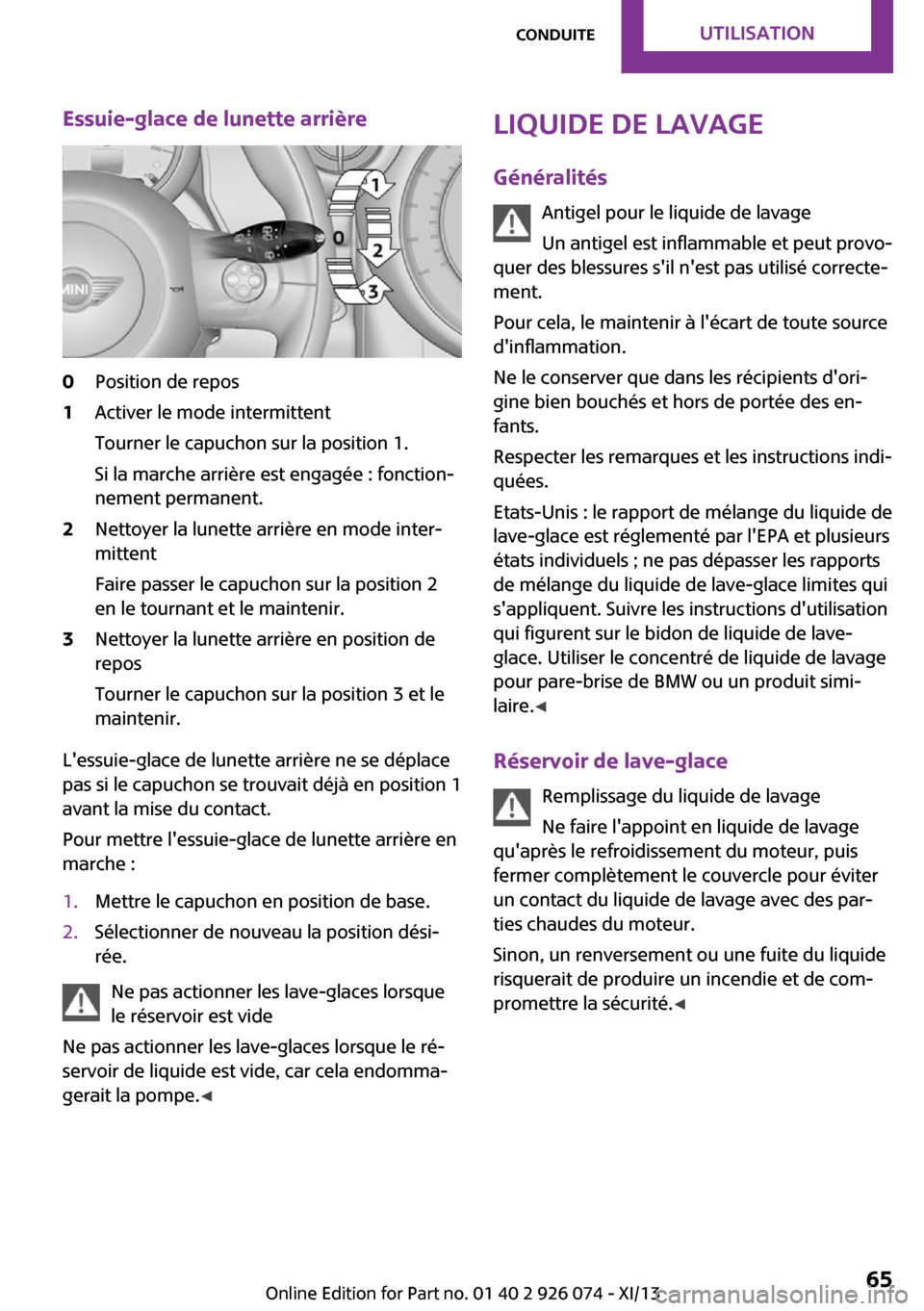

Essuie-glace de lunette arrière0Position de repos1Activer le mode intermittent
Tourner le capuchon sur la position 1.
Si la marche arrière est engagée : fonction‐
nement permanent.2Nettoyer la lunette arrière en mode inter‐
mittent
Faire passer le capuchon sur la position 2
en le tournant et le maintenir.3Nettoyer la lunette arrière en position de
repos
Tourner le capuchon sur la position 3 et le
maintenir.
L'essuie-glace de lunette arrière ne se déplace
pas si le capuchon se trouvait déjà en position 1
avant la mise du contact.
Pour mettre l'essuie-glace de lunette arrière en
marche :
1.Mettre le capuchon en position de base.2.Sélectionner de nouveau la position dési‐
rée.
Ne pas actionner les lave-glaces lorsque
le réservoir est vide
Ne pas actionner les lave-glaces lorsque le ré‐
servoir de liquide est vide, car cela endomma‐
gerait la pompe. ◀
Liquide de lavage
Généralités Antigel pour le liquide de lavage
Un antigel est inflammable et peut provo‐
quer des blessures s'il n'est pas utilisé correcte‐
ment.
Pour cela, le maintenir à l'écart de toute source
d'inflammation.
Ne le conserver que dans les récipients d'ori‐
gine bien bouchés et hors de portée des en‐
fants.
Respecter les remarques et les instructions indi‐
quées.
Etats-Unis : le rapport de mélange du liquide de
lave-glace est réglementé par l'EPA et plusieurs
états individuels ; ne pas dépasser les rapports
de mélange du liquide de lave-glace limites qui
s'appliquent. Suivre les instructions d'utilisation
qui figurent sur le bidon de liquide de lave-
glace. Utiliser le concentré de liquide de lavage
pour pare-brise de BMW ou un produit simi‐
laire. ◀
Réservoir de lave-glace Remplissage du liquide de lavageNe faire l'appoint en liquide de lavage
qu'après le refroidissement du moteur, puis
fermer complètement le couvercle pour éviter
un contact du liquide de lavage avec des par‐
ties chaudes du moteur.
Sinon, un renversement ou une fuite du liquide
risquerait de produire un incendie et de com‐ promettre la sécurité. ◀Seite 65ConduiteUtilisation65
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 70 of 293
AffichagesÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.

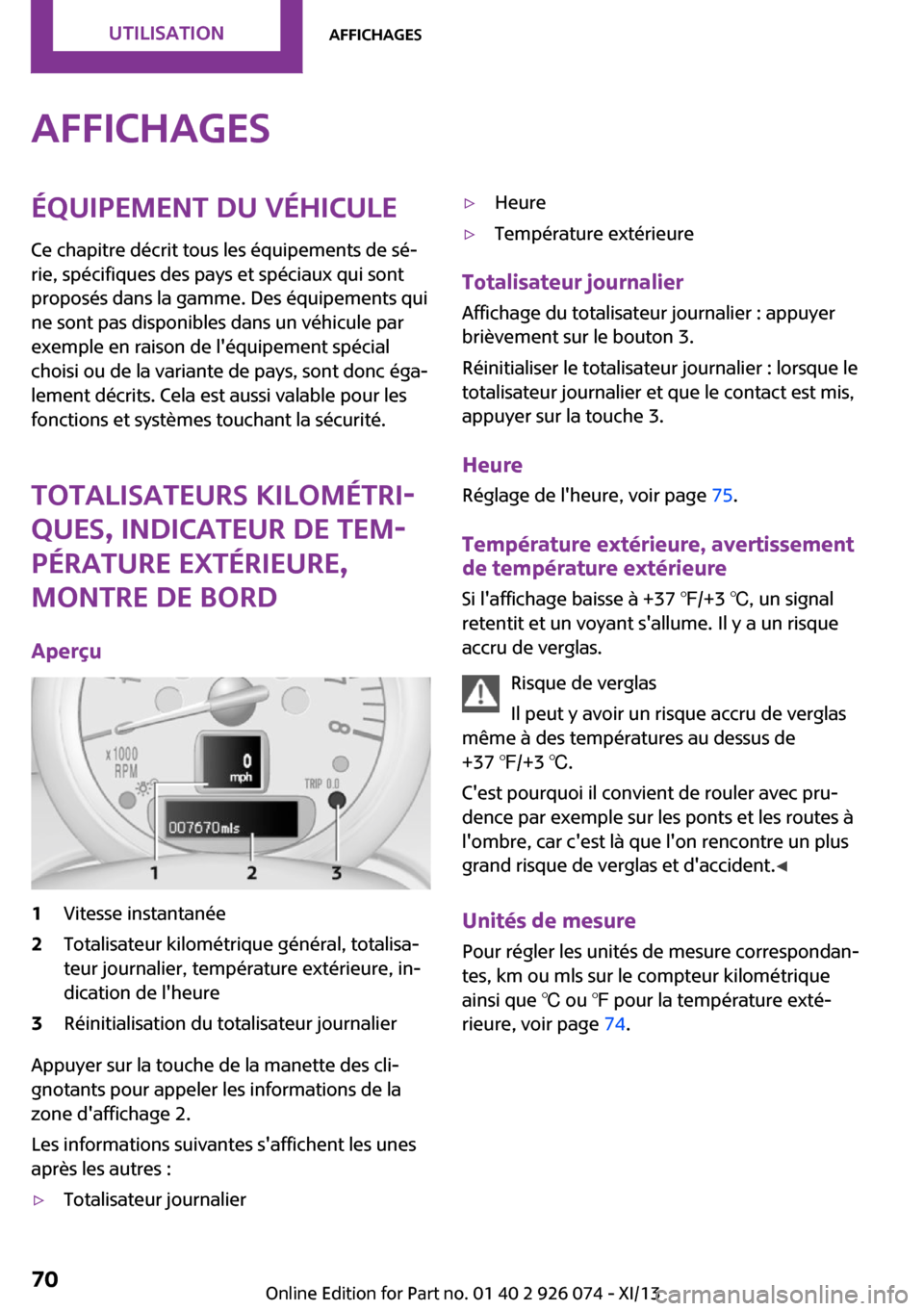

Totalisateurs kilométri‐
ques, indicateur de tem‐
pérature extérieure,
montre de bord
Aperçu1Vitesse instantanée2Totalisateur kilométrique général, totalisa‐
teur journalier, température extérieure, in‐
dication de l'heure3Réinitialisation du totalisateur journalier
Appuyer sur la touche de la manette des cli‐
gnotants pour appeler les informations de la
zone d'affichage 2.
Les informations suivantes s'affichent les unes
après les autres :
▷Totalisateur journalier▷Heure▷Température extérieure
Totalisateur journalier
Affichage du totalisateur journalier : appuyerbrièvement sur le bouton 3.
Réinitialiser le totalisateur journalier : lorsque le
totalisateur journalier et que le contact est mis,
appuyer sur la touche 3.
Heure
Réglage de l'heure, voir page 75.
Température extérieure, avertissement
de température extérieure
Si l'affichage baisse à +37 ℉/+3 ℃, un signal
retentit et un voyant s'allume. Il y a un risque
accru de verglas.
Risque de verglas
Il peut y avoir un risque accru de verglas
même à des températures au dessus de
+37 ℉/+3 ℃.
C'est pourquoi il convient de rouler avec pru‐
dence par exemple sur les ponts et les routes à
l'ombre, car c'est là que l'on rencontre un plus
grand risque de verglas et d'accident. ◀
Unités de mesure
Pour régler les unités de mesure correspondan‐
tes, km ou mls sur le compteur kilométrique
ainsi que ℃ ou ℉ pour la température exté‐
rieure, voir page 74.
Seite 70UtilisationAffichages70
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 72 of 293

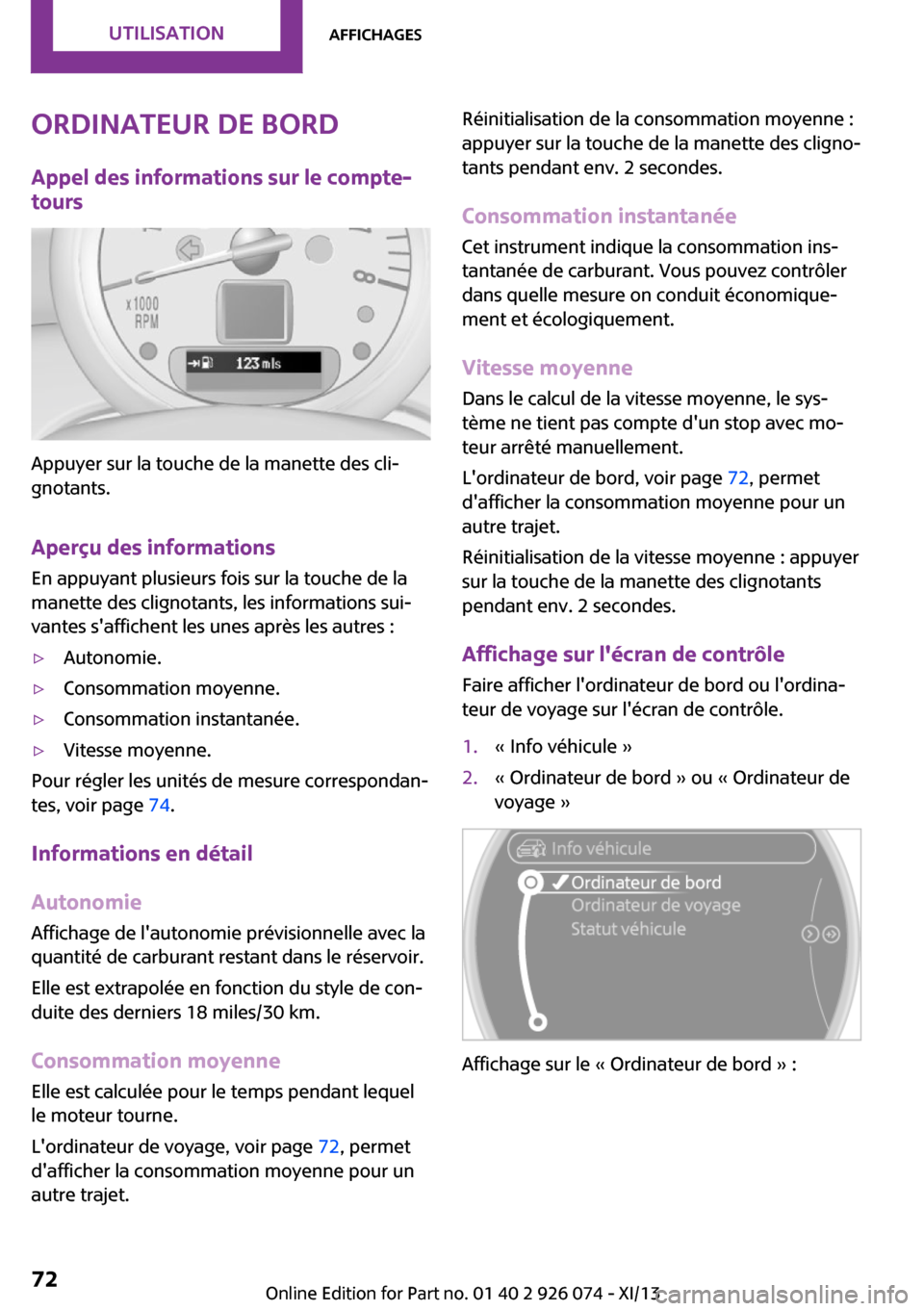

Ordinateur de bord
Appel des informations sur le compte-
tours
Appuyer sur la touche de la manette des cli‐
gnotants.
Aperçu des informations
En appuyant plusieurs fois sur la touche de la
manette des clignotants, les informations sui‐
vantes s'affichent les unes après les autres :
▷Autonomie.▷Consommation moyenne.▷Consommation instantanée.▷Vitesse moyenne.
Pour régler les unités de mesure correspondan‐
tes, voir page 74.
Informations en détail
Autonomie
Affichage de l'autonomie prévisionnelle avec la
quantité de carburant restant dans le réservoir.
Elle est extrapolée en fonction du style de con‐
duite des derniers 18 miles/30 km.
Consommation moyenne Elle est calculée pour le temps pendant lequel
le moteur tourne.
L'ordinateur de voyage, voir page 72, permet
d'afficher la consommation moyenne pour un
autre trajet.
Réinitialisation de la consommation moyenne :
appuyer sur la touche de la manette des cligno‐
tants pendant env. 2 secondes.
Consommation instantanée
Cet instrument indique la consommation ins‐ tantanée de carburant. Vous pouvez contrôler
dans quelle mesure on conduit économique‐
ment et écologiquement.
Vitesse moyenneDans le calcul de la vitesse moyenne, le sys‐
tème ne tient pas compte d'un stop avec mo‐
teur arrêté manuellement.
L'ordinateur de bord, voir page 72, permet
d'afficher la consommation moyenne pour un
autre trajet.
Réinitialisation de la vitesse moyenne : appuyer
sur la touche de la manette des clignotants
pendant env. 2 secondes.
Affichage sur l'écran de contrôle
Faire afficher l'ordinateur de bord ou l'ordina‐
teur de voyage sur l'écran de contrôle.1.« Info véhicule »2.« Ordinateur de bord » ou « Ordinateur de
voyage »
Affichage sur le « Ordinateur de bord » :
Seite 72UtilisationAffichages72
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 74 of 293

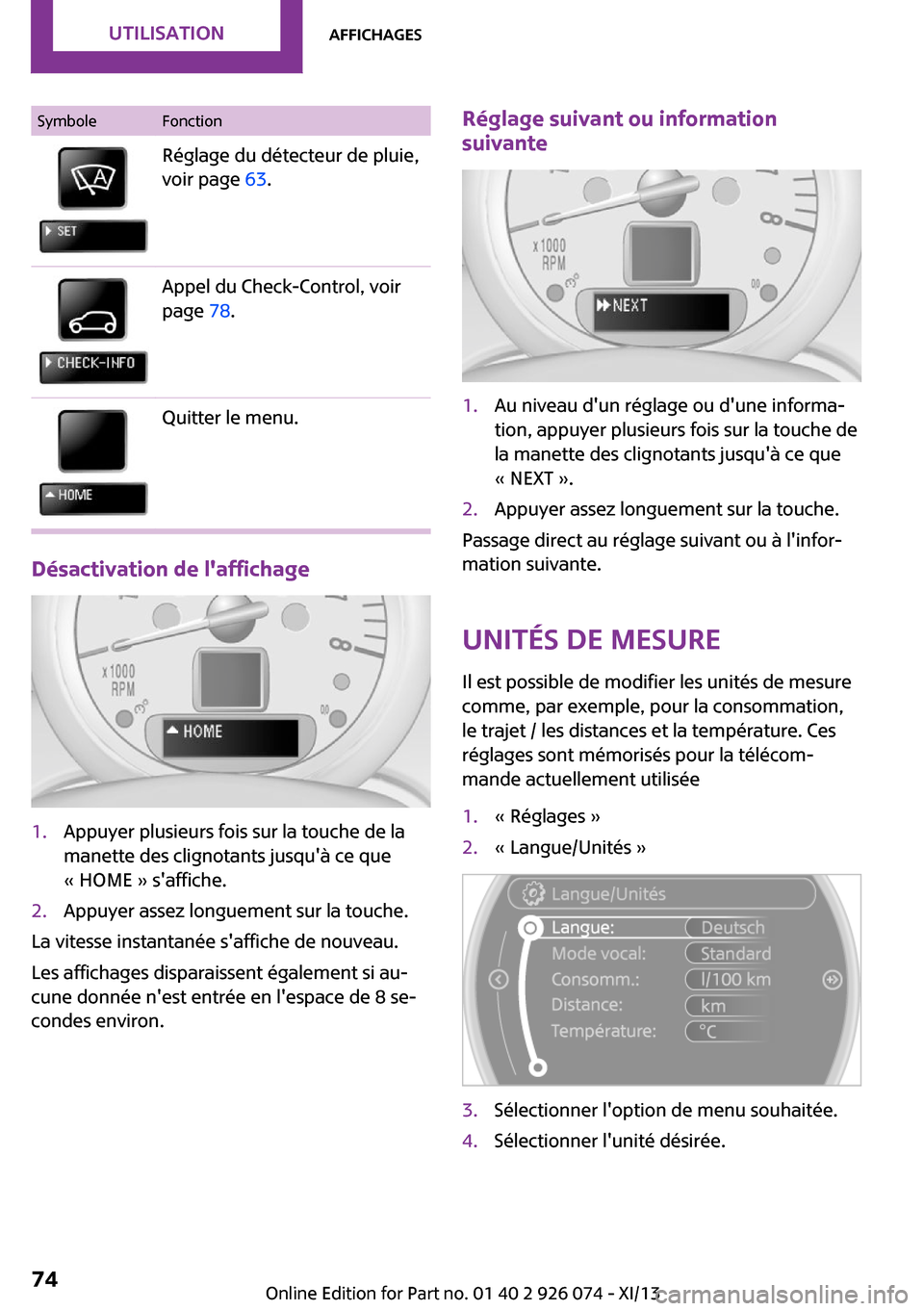

SymboleFonctionRéglage du détecteur de pluie,
voir page 63.Appel du Check-Control, voir
page 78.Quitter le menu.
Désactivation de l'affichage
1.Appuyer plusieurs fois sur la touche de la
manette des clignotants jusqu'à ce que
« HOME » s'affiche.2.Appuyer assez longuement sur la touche.
La vitesse instantanée s'affiche de nouveau.
Les affichages disparaissent également si au‐
cune donnée n'est entrée en l'espace de 8 se‐
condes environ.
Réglage suivant ou information
suivante1.Au niveau d'un réglage ou d'une informa‐
tion, appuyer plusieurs fois sur la touche de
la manette des clignotants jusqu'à ce que
« NEXT ».2.Appuyer assez longuement sur la touche.
Passage direct au réglage suivant ou à l'infor‐
mation suivante.
Unités de mesure Il est possible de modifier les unités de mesure
comme, par exemple, pour la consommation,
le trajet / les distances et la température. Ces
réglages sont mémorisés pour la télécom‐
mande actuellement utilisée
1.« Réglages »2.« Langue/Unités »3.Sélectionner l'option de menu souhaitée.4.Sélectionner l'unité désirée.Seite 74UtilisationAffichages74
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 78 of 293

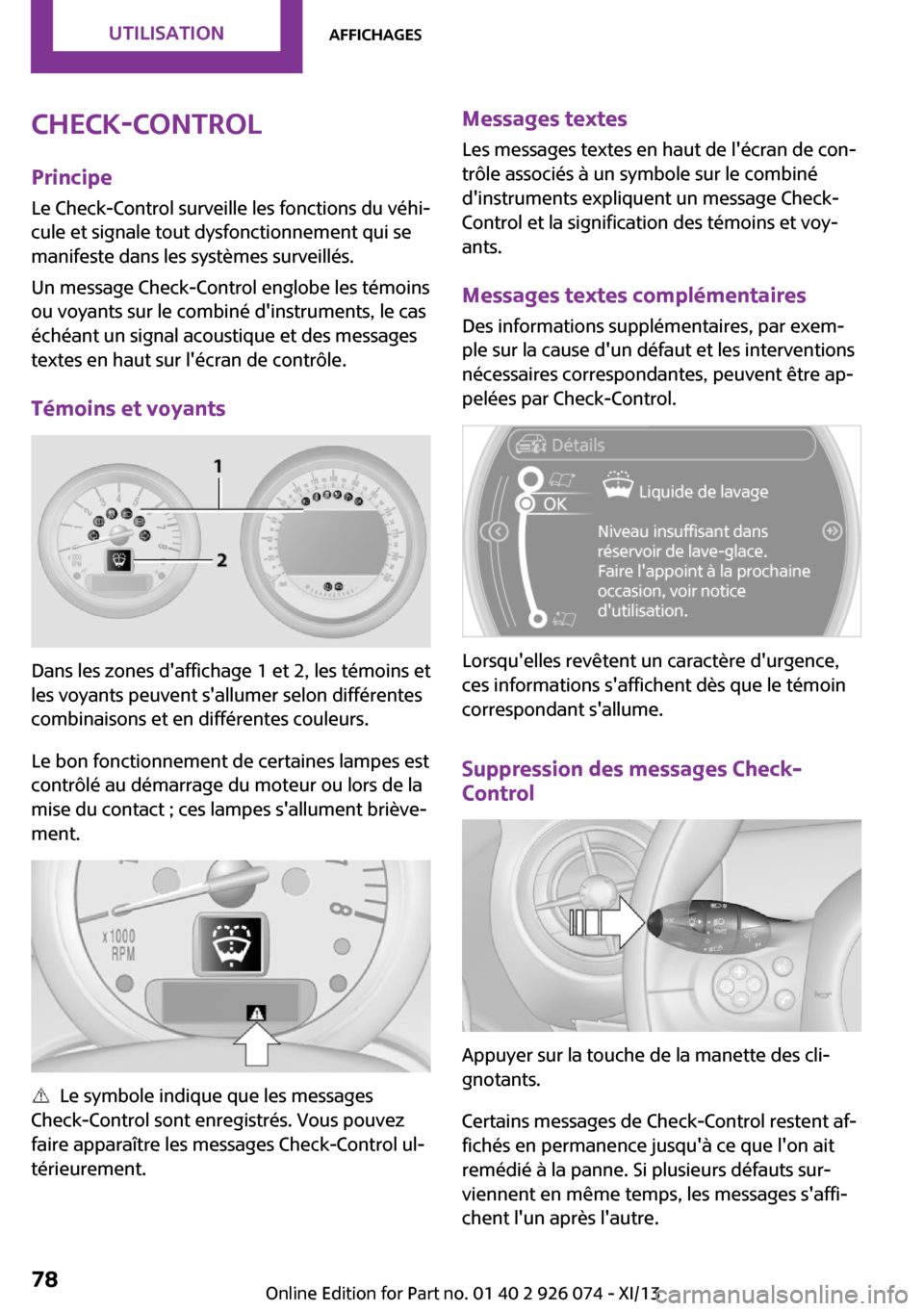

Check-Control
Principe Le Check-Control surveille les fonctions du véhi‐cule et signale tout dysfonctionnement qui se
manifeste dans les systèmes surveillés.
Un message Check-Control englobe les témoins
ou voyants sur le combiné d'instruments, le cas
échéant un signal acoustique et des messages
textes en haut sur l'écran de contrôle.
Témoins et voyants
Dans les zones d'affichage 1 et 2, les témoins et
les voyants peuvent s'allumer selon différentes
combinaisons et en différentes couleurs.
Le bon fonctionnement de certaines lampes est
contrôlé au démarrage du moteur ou lors de la
mise du contact ; ces lampes s'allument briève‐
ment.
Le symbole indique que les messages
Check-Control sont enregistrés. Vous pouvez
faire apparaître les messages Check-Control ul‐
térieurement.
Messages textes
Les messages textes en haut de l'écran de con‐
trôle associés à un symbole sur le combiné
d'instruments expliquent un message Check-
Control et la signification des témoins et voy‐
ants.
Messages textes complémentaires Des informations supplémentaires, par exem‐
ple sur la cause d'un défaut et les interventions
nécessaires correspondantes, peuvent être ap‐
pelées par Check-Control.
Lorsqu'elles revêtent un caractère d'urgence,
ces informations s'affichent dès que le témoin
correspondant s'allume.
Suppression des messages Check-
Control
Appuyer sur la touche de la manette des cli‐
gnotants.
Certains messages de Check-Control restent af‐
fichés en permanence jusqu'à ce que l'on ait
remédié à la panne. Si plusieurs défauts sur‐
viennent en même temps, les messages s'affi‐
chent l'un après l'autre.
Seite 78UtilisationAffichages78
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 79 of 293

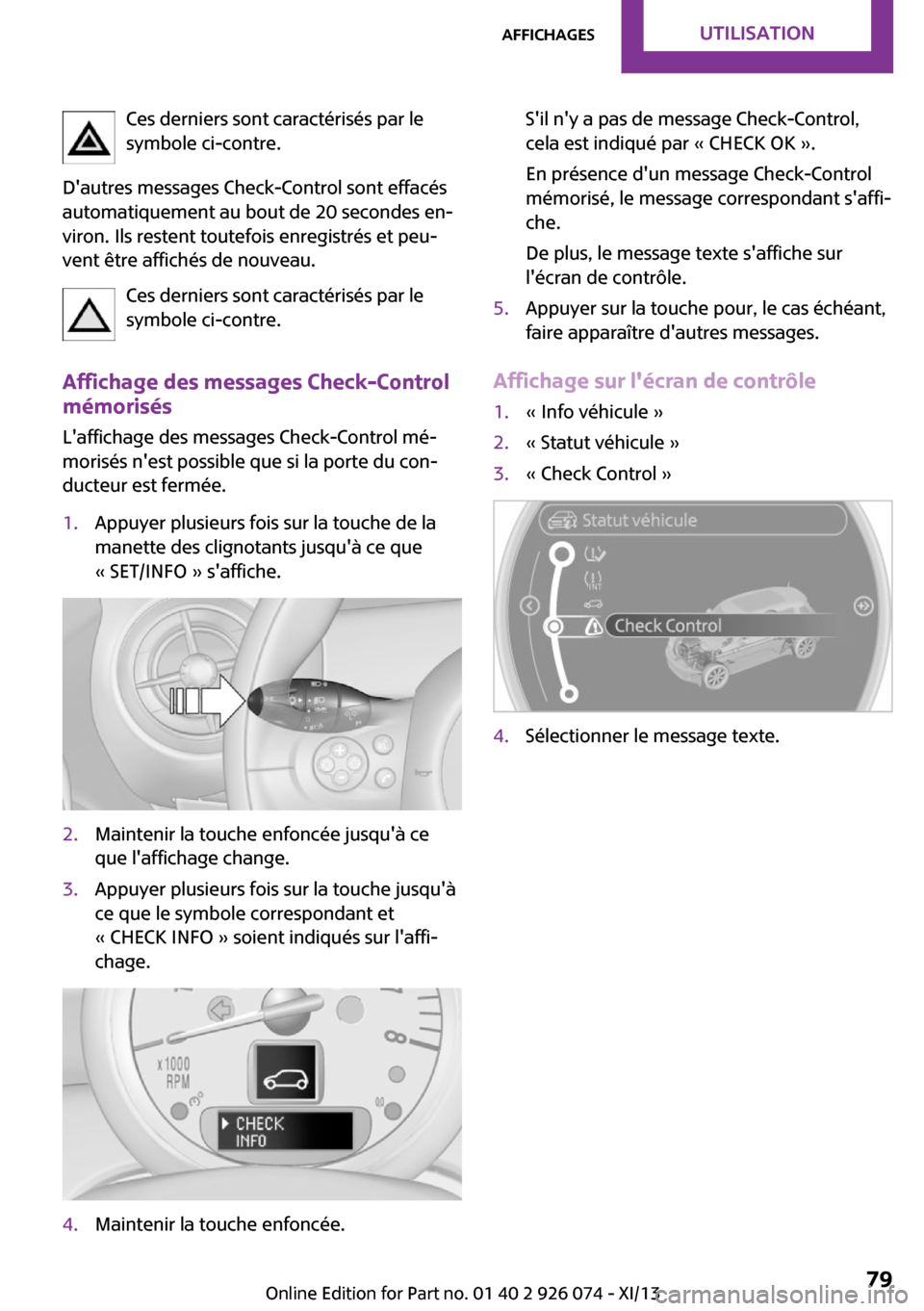

Ces derniers sont caractérisés par le
symbole ci-contre.
D'autres messages Check-Control sont effacés
automatiquement au bout de 20 secondes en‐
viron. Ils restent toutefois enregistrés et peu‐
vent être affichés de nouveau.
Ces derniers sont caractérisés par le
symbole ci-contre.
Affichage des messages Check-Control
mémorisés
L'affichage des messages Check-Control mé‐
morisés n'est possible que si la porte du con‐
ducteur est fermée.1.Appuyer plusieurs fois sur la touche de la
manette des clignotants jusqu'à ce que
« SET/INFO » s'affiche.2.Maintenir la touche enfoncée jusqu'à ce
que l'affichage change.3.Appuyer plusieurs fois sur la touche jusqu'à
ce que le symbole correspondant et
« CHECK INFO » soient indiqués sur l'affi‐
chage.4.Maintenir la touche enfoncée.S'il n'y a pas de message Check-Control,
cela est indiqué par « CHECK OK ».
En présence d'un message Check-Control
mémorisé, le message correspondant s'affi‐
che.
De plus, le message texte s'affiche sur
l'écran de contrôle.5.Appuyer sur la touche pour, le cas échéant,
faire apparaître d'autres messages.
Affichage sur l'écran de contrôle
1.« Info véhicule »2.« Statut véhicule »3.« Check Control »4.Sélectionner le message texte.Seite 79AffichagesUtilisation79
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 80 of 293
ÉclairageÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.

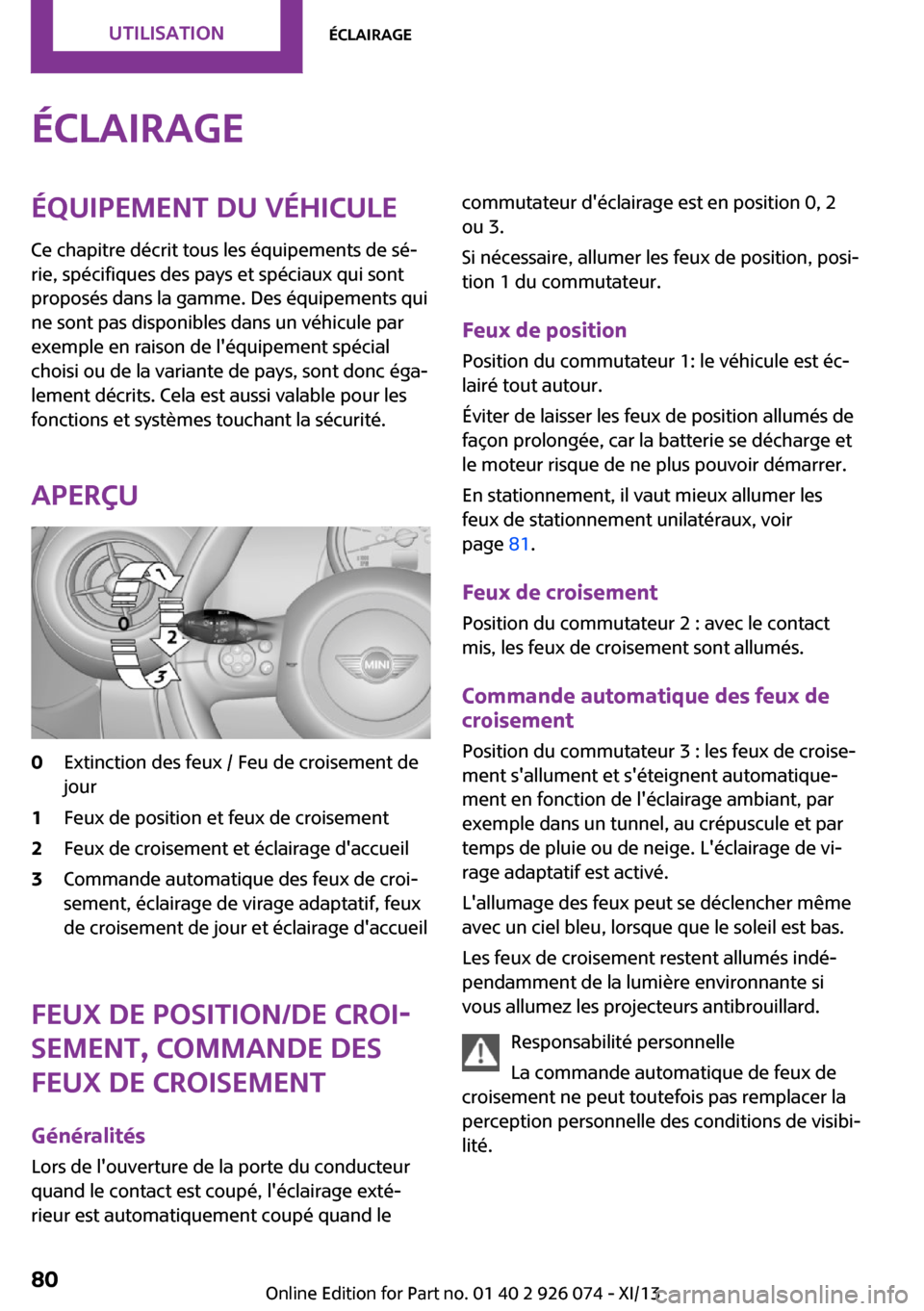

Aperçu0Extinction des feux / Feu de croisement de
jour1Feux de position et feux de croisement2Feux de croisement et éclairage d'accueil3Commande automatique des feux de croi‐
sement, éclairage de virage adaptatif, feux
de croisement de jour et éclairage d'accueil
Feux de position/de croi‐
sement, commande des
feux de croisement
Généralités Lors de l'ouverture de la porte du conducteur
quand le contact est coupé, l'éclairage exté‐
rieur est automatiquement coupé quand le
commutateur d'éclairage est en position 0, 2
ou 3.
Si nécessaire, allumer les feux de position, posi‐
tion 1 du commutateur.
Feux de position
Position du commutateur 1: le véhicule est éc‐
lairé tout autour.
Éviter de laisser les feux de position allumés de
façon prolongée, car la batterie se décharge et
le moteur risque de ne plus pouvoir démarrer.
En stationnement, il vaut mieux allumer les
feux de stationnement unilatéraux, voir
page 81.
Feux de croisement
Position du commutateur 2 : avec le contact
mis, les feux de croisement sont allumés.
Commande automatique des feux de
croisement
Position du commutateur 3 : les feux de croise‐
ment s'allument et s'éteignent automatique‐
ment en fonction de l'éclairage ambiant, par
exemple dans un tunnel, au crépuscule et par
temps de pluie ou de neige. L'éclairage de vi‐
rage adaptatif est activé.
L'allumage des feux peut se déclencher même
avec un ciel bleu, lorsque que le soleil est bas.
Les feux de croisement restent allumés indé‐
pendamment de la lumière environnante si
vous allumez les projecteurs antibrouillard.
Responsabilité personnelle
La commande automatique de feux de
croisement ne peut toutefois pas remplacer la
perception personnelle des conditions de visibi‐
lité.Seite 80UtilisationÉclairage80
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 81 of 293

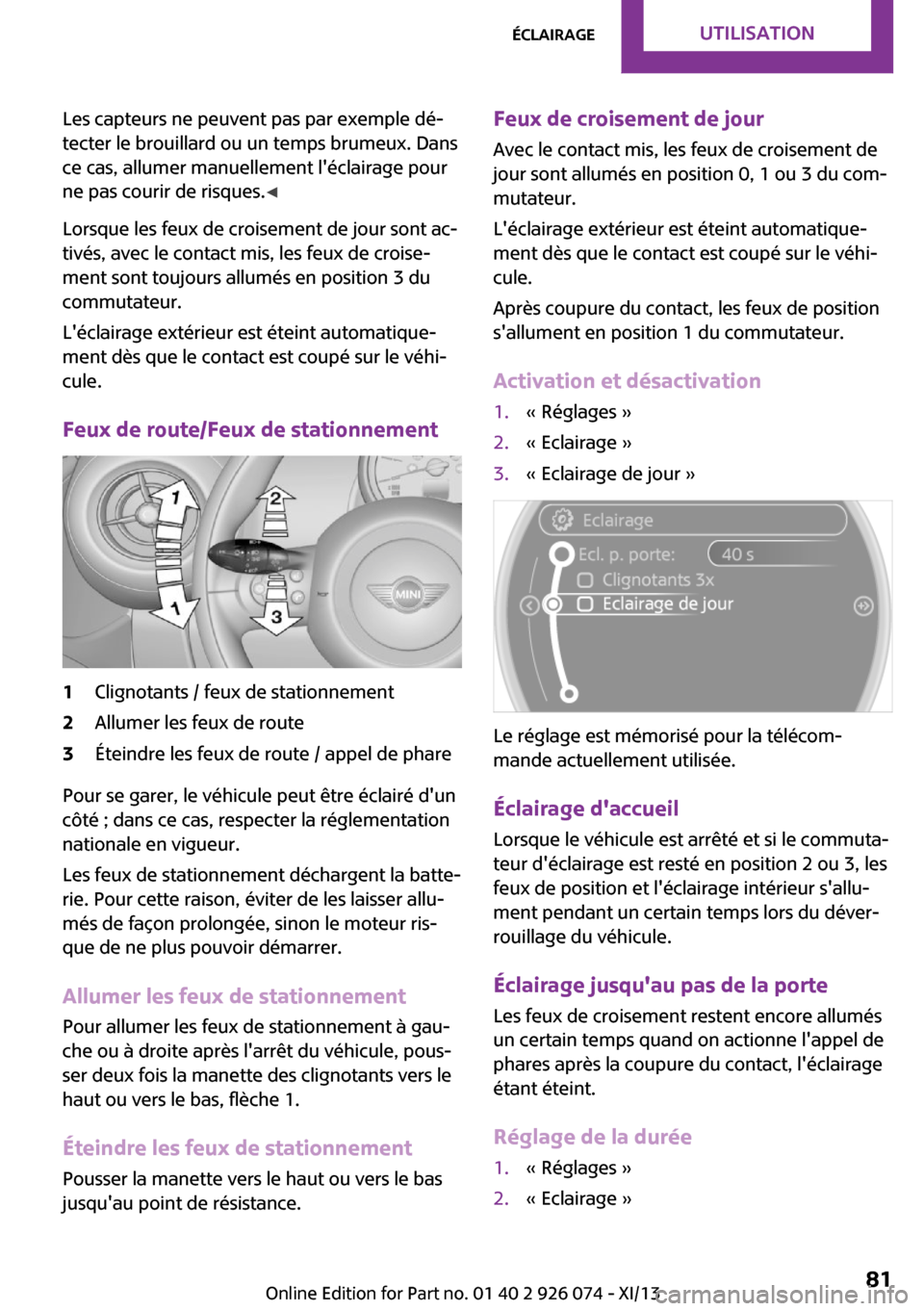

Les capteurs ne peuvent pas par exemple dé‐
tecter le brouillard ou un temps brumeux. Dans
ce cas, allumer manuellement l'éclairage pour
ne pas courir de risques. ◀
Lorsque les feux de croisement de jour sont ac‐
tivés, avec le contact mis, les feux de croise‐
ment sont toujours allumés en position 3 du
commutateur.
L'éclairage extérieur est éteint automatique‐
ment dès que le contact est coupé sur le véhi‐
cule.
Feux de route/Feux de stationnement1Clignotants / feux de stationnement2Allumer les feux de route3Éteindre les feux de route / appel de phare
Pour se garer, le véhicule peut être éclairé d'un
côté ; dans ce cas, respecter la réglementation
nationale en vigueur.
Les feux de stationnement déchargent la batte‐
rie. Pour cette raison, éviter de les laisser allu‐
més de façon prolongée, sinon le moteur ris‐
que de ne plus pouvoir démarrer.
Allumer les feux de stationnement
Pour allumer les feux de stationnement à gau‐
che ou à droite après l'arrêt du véhicule, pous‐
ser deux fois la manette des clignotants vers le
haut ou vers le bas, flèche 1.
Éteindre les feux de stationnement
Pousser la manette vers le haut ou vers le bas
jusqu'au point de résistance.
Feux de croisement de jour
Avec le contact mis, les feux de croisement de
jour sont allumés en position 0, 1 ou 3 du com‐
mutateur.
L'éclairage extérieur est éteint automatique‐
ment dès que le contact est coupé sur le véhi‐
cule.
Après coupure du contact, les feux de position
s'allument en position 1 du commutateur.
Activation et désactivation1.« Réglages »2.« Eclairage »3.« Eclairage de jour »
Le réglage est mémorisé pour la télécom‐
mande actuellement utilisée.
Éclairage d'accueil Lorsque le véhicule est arrêté et si le commuta‐
teur d'éclairage est resté en position 2 ou 3, les
feux de position et l'éclairage intérieur s'allu‐
ment pendant un certain temps lors du déver‐
rouillage du véhicule.
Éclairage jusqu'au pas de la porte
Les feux de croisement restent encore allumés
un certain temps quand on actionne l'appel de
phares après la coupure du contact, l'éclairage
étant éteint.
Réglage de la durée
1.« Réglages »2.« Eclairage »Seite 81ÉclairageUtilisation81
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 82 of 293

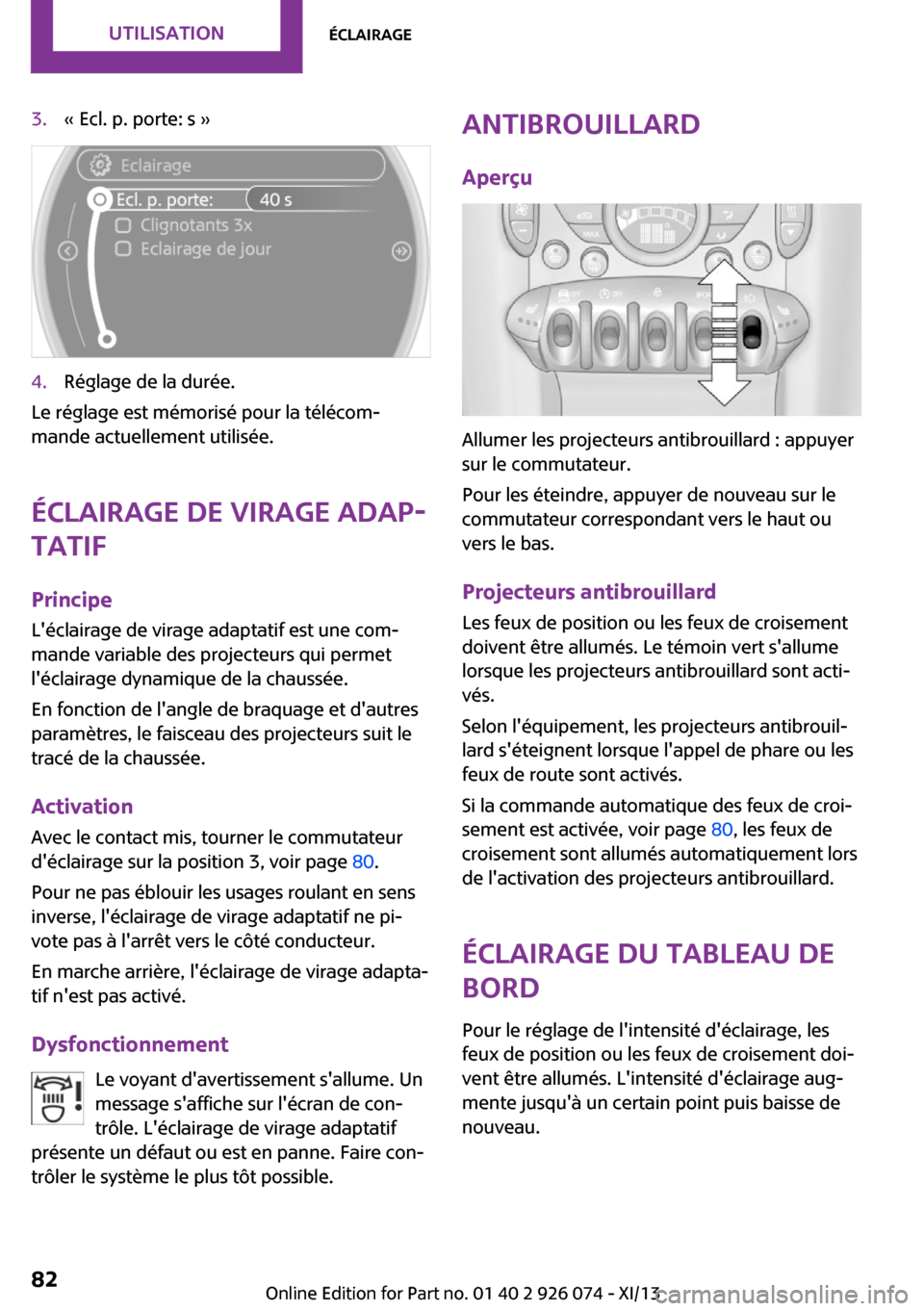

3.« Ecl. p. porte: s »4.Réglage de la durée.
Le réglage est mémorisé pour la télécom‐
mande actuellement utilisée.
Éclairage de virage adap‐
tatif
Principe L'éclairage de virage adaptatif est une com‐
mande variable des projecteurs qui permet
l'éclairage dynamique de la chaussée.
En fonction de l'angle de braquage et d'autres
paramètres, le faisceau des projecteurs suit le
tracé de la chaussée.
Activation
Avec le contact mis, tourner le commutateur
d'éclairage sur la position 3, voir page 80.
Pour ne pas éblouir les usages roulant en sens
inverse, l'éclairage de virage adaptatif ne pi‐
vote pas à l'arrêt vers le côté conducteur.
En marche arrière, l'éclairage de virage adapta‐
tif n'est pas activé.
Dysfonctionnement Le voyant d'avertissement s'allume. Unmessage s'affiche sur l'écran de con‐
trôle. L'éclairage de virage adaptatif
présente un défaut ou est en panne. Faire con‐
trôler le système le plus tôt possible.
Antibrouillard
Aperçu
Allumer les projecteurs antibrouillard : appuyer
sur le commutateur.
Pour les éteindre, appuyer de nouveau sur le
commutateur correspondant vers le haut ou
vers le bas.
Projecteurs antibrouillard Les feux de position ou les feux de croisement
doivent être allumés. Le témoin vert s'allume
lorsque les projecteurs antibrouillard sont acti‐
vés.
Selon l'équipement, les projecteurs antibrouil‐
lard s'éteignent lorsque l'appel de phare ou les
feux de route sont activés.
Si la commande automatique des feux de croi‐
sement est activée, voir page 80, les feux de
croisement sont allumés automatiquement lors
de l'activation des projecteurs antibrouillard.
Éclairage du tableau de
bord
Pour le réglage de l'intensité d'éclairage, les
feux de position ou les feux de croisement doi‐
vent être allumés. L'intensité d'éclairage aug‐
mente jusqu'à un certain point puis baisse de
nouveau.
Seite 82UtilisationÉclairage82
Online Edition for Part no. 01 40 2 911 545 - VI/13
Page 85 of 293
Protection
Les airbags ne se déclenchent pas toujours en
cas de collision, par exemple lors d'un accident
de moindre gravité ou d'impact de l'arrière.
Instructions pour une efficacité optimale
de la protection par les airbags▷Se tenir à distance des airbags.▷Toujours saisir le volant par la jante, les
mains en position 3 heures et 9 heures,
pour minimiser le risque de blessure aux
mains ou aux bras lors d'un déclenchement
de l'airbag.▷Il ne doit se trouver aucune autre personne,
aucun animal ni objet entre les airbags et
des personnes.▷Ne pas utiliser le cache de l'airbag frontal
côté passager comme vide-poches.▷Garder dégagés le tableau de bord et le
pare-brise côté passager, c.-à-d. ne pas les
occulter avec un film autocollant ou des re‐
vêtements et ne pas y apposer par exemple
de fixations pour un appareil de navigation
ou un téléphone portable.▷Veiller à ce que le passager avant soit assis
correctement, c.-à-d. qu'il laisse les pieds
ou les jambes dans l'espace réservé aux
jambes et ne les appuie pas sur le tableau
de bord, car cela pourrait causer des bles‐
sures aux jambes lors du déclenchement de
l'airbag frontal.▷Sur les sièges avant, ne pas monter de
housses, de coussins ou d'autres accessoi‐
res qui ne seraient pas homologués spécia‐
lement pour des sièges avec airbags laté‐
raux intégrés.▷Ne pas suspendre de vêtements, par exem‐
ple vestons, sur les dossiers.▷Veiller à ce que les occupants aient la tête
loin des airbags latéraux et ne l'appuient
pas sur l'airbag de tête, car cela pourrait
causer des blessures lors du déclenchement
des airbags.▷Ne pas démonter le système de retenue
airbag.▷Ne pas démonter le volant.▷Ne rien coller sur les pièces de recouvre‐
ment des airbags, ne pas les garnir d'un re‐
vêtement quelconque ni les modifier de
quelque manière que ce soit.▷Ne pas modifier ou transformer de quelque
manière que ce soit les composants ou le
câblage électrique du système airbag. Ceci
s'applique aussi aux recouvrements du vo‐
lant, au tableau de bord, aux sièges et aux
montants de toit ainsi qu'aux parties latéra‐
les du ciel de pavillon. ◀
Selon les circonstances, même quand on ob‐
serve toutes les instructions, des blessures ré‐
sultant d'un contact avec les airbags ne sont
pas totalement exclues.
Chez des personnes sensibles, le bruit de l'allu‐
mage et du gonflement peut causer temporai‐
rement des perturbations auditives, en règle
générale passagères.
En cas de défaut, mise hors service ou
après le déclenchement des airbags
Immédiatement après le déclenchement du
système, ne pas toucher aux différents compo‐
sants pour éviter de se brûler.
Ne confier le contrôle, les réparations, le dé‐
montage et la mise à la ferraille des généra‐
teurs de gaz des airbags qu'à votre Service ou à
un atelier disposant des autorisations nécessai‐
res en matière de pyrotechnique.
Toute intervention qui ne serait pas effectuée
dans le respect strict des prescriptions pourrait
entraîner une panne du système ou son dé‐
clenchement intempestif, avec le risque de
causer des blessures. ◀
Vous trouverez aussi des avertissements et des
informations sur les airbags dans les pare-soleil.
Seite 85SécuritéUtilisation85
Online Edition for Part no. 01 40 2 911 545 - VI/13
