ESP MINI Paceman 2013 Manuel du propriétaire (in French)

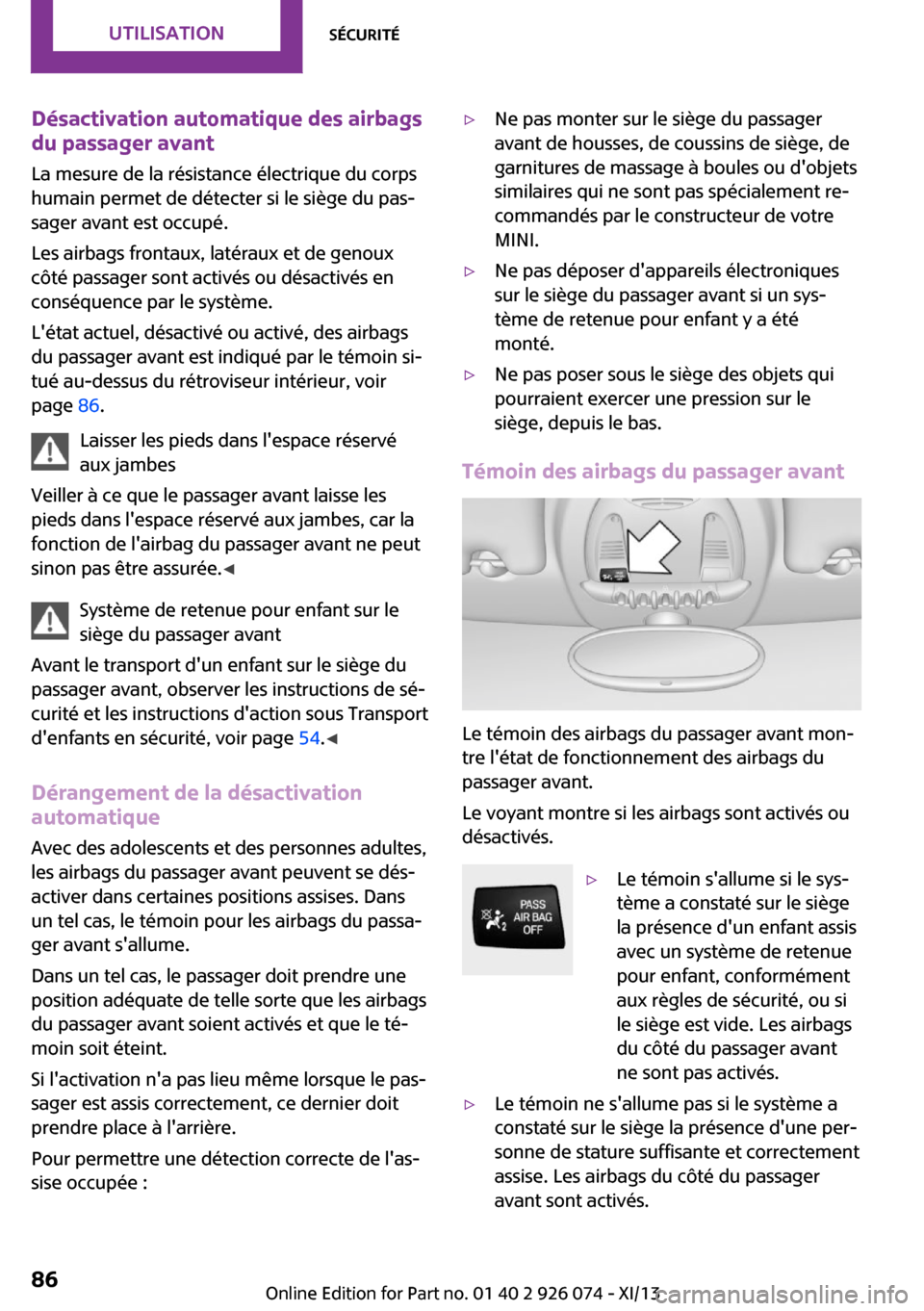

Désactivation automatique des airbags
du passager avant
La mesure de la résistance électrique du corps
humain permet de détecter si le siège du pas‐
sager avant est occupé.
Les airbags frontaux, latéraux et de genoux
côté passager sont activés ou désactivés en
conséquence par le système.
L'état actuel, désactivé ou activé, des airbags
du passager avant est indiqué par le témoin si‐
tué au-dessus du rétroviseur intérieur, voir
page 86.
Laisser les pieds dans l'espace réservé
aux jambes
Veiller à ce que le passager avant laisse les
pieds dans l'espace réservé aux jambes, car la
fonction de l'airbag du passager avant ne peut
sinon pas être assurée. ◀
Système de retenue pour enfant sur le
siège du passager avant
Avant le transport d'un enfant sur le siège du
passager avant, observer les instructions de sé‐
curité et les instructions d'action sous Transport
d'enfants en sécurité, voir page 54.◀
Dérangement de la désactivation
automatique
Avec des adolescents et des personnes adultes,
les airbags du passager avant peuvent se dés‐ activer dans certaines positions assises. Dans
un tel cas, le témoin pour les airbags du passa‐
ger avant s'allume.
Dans un tel cas, le passager doit prendre une
position adéquate de telle sorte que les airbags
du passager avant soient activés et que le té‐
moin soit éteint.
Si l'activation n'a pas lieu même lorsque le pas‐
sager est assis correctement, ce dernier doit
prendre place à l'arrière.
Pour permettre une détection correcte de l'as‐
sise occupée :▷Ne pas monter sur le siège du passager
avant de housses, de coussins de siège, de
garnitures de massage à boules ou d'objets
similaires qui ne sont pas spécialement re‐
commandés par le constructeur de votre
MINI.▷Ne pas déposer d'appareils électroniques
sur le siège du passager avant si un sys‐
tème de retenue pour enfant y a été
monté.▷Ne pas poser sous le siège des objets qui
pourraient exercer une pression sur le
siège, depuis le bas.
Témoin des airbags du passager avant
Le témoin des airbags du passager avant mon‐
tre l'état de fonctionnement des airbags du
passager avant.
Le voyant montre si les airbags sont activés ou
désactivés.
▷Le témoin s'allume si le sys‐
tème a constaté sur le siège
la présence d'un enfant assis
avec un système de retenue
pour enfant, conformément
aux règles de sécurité, ou si
le siège est vide. Les airbags
du côté du passager avant
ne sont pas activés.▷Le témoin ne s'allume pas si le système a
constaté sur le siège la présence d'une per‐
sonne de stature suffisante et correctement
assise. Les airbags du côté du passager
avant sont activés.Seite 86UtilisationSécurité86
Online Edition for Part no. 01 40 2 911 545 - VI/13

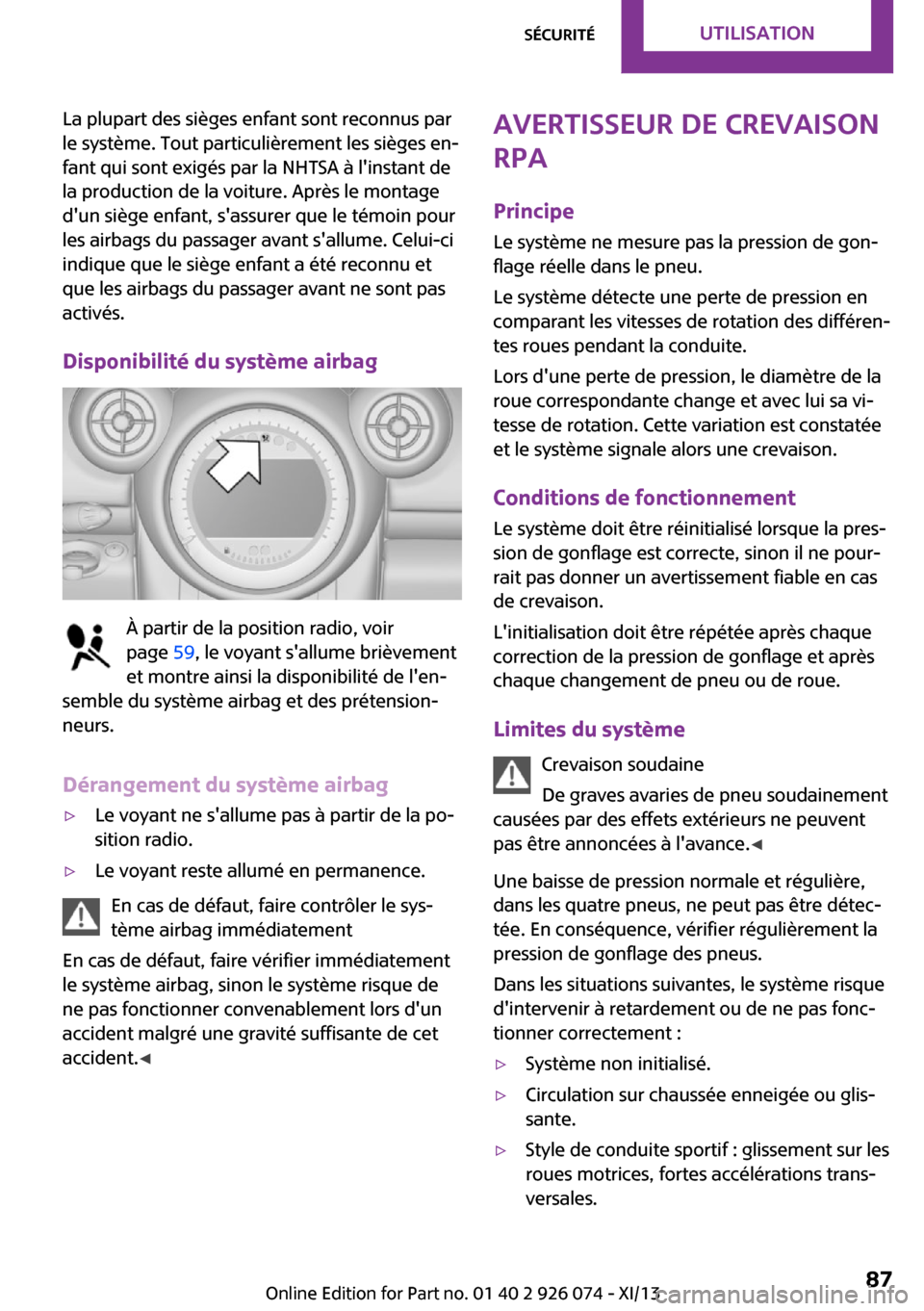

La plupart des sièges enfant sont reconnus par
le système. Tout particulièrement les sièges en‐
fant qui sont exigés par la NHTSA à l'instant de
la production de la voiture. Après le montage
d'un siège enfant, s'assurer que le témoin pour
les airbags du passager avant s'allume. Celui-ci
indique que le siège enfant a été reconnu et
que les airbags du passager avant ne sont pas
activés.
Disponibilité du système airbag
À partir de la position radio, voir
page 59, le voyant s'allume brièvement
et montre ainsi la disponibilité de l'en‐
semble du système airbag et des prétension‐
neurs.
Dérangement du système airbag
▷Le voyant ne s'allume pas à partir de la po‐
sition radio.▷Le voyant reste allumé en permanence.
En cas de défaut, faire contrôler le sys‐
tème airbag immédiatement
En cas de défaut, faire vérifier immédiatement
le système airbag, sinon le système risque de
ne pas fonctionner convenablement lors d'un
accident malgré une gravité suffisante de cet
accident. ◀
Avertisseur de crevaison
RPA
Principe Le système ne mesure pas la pression de gon‐
flage réelle dans le pneu.
Le système détecte une perte de pression en comparant les vitesses de rotation des différen‐
tes roues pendant la conduite.
Lors d'une perte de pression, le diamètre de la roue correspondante change et avec lui sa vi‐
tesse de rotation. Cette variation est constatée
et le système signale alors une crevaison.
Conditions de fonctionnement Le système doit être réinitialisé lorsque la pres‐
sion de gonflage est correcte, sinon il ne pour‐
rait pas donner un avertissement fiable en cas
de crevaison.
L'initialisation doit être répétée après chaque
correction de la pression de gonflage et après
chaque changement de pneu ou de roue.
Limites du système Crevaison soudaine
De graves avaries de pneu soudainement
causées par des effets extérieurs ne peuvent
pas être annoncées à l'avance. ◀
Une baisse de pression normale et régulière,
dans les quatre pneus, ne peut pas être détec‐
tée. En conséquence, vérifier régulièrement la
pression de gonflage des pneus.
Dans les situations suivantes, le système risque
d'intervenir à retardement ou de ne pas fonc‐
tionner correctement :▷Système non initialisé.▷Circulation sur chaussée enneigée ou glis‐
sante.▷Style de conduite sportif : glissement sur les
roues motrices, fortes accélérations trans‐
versales.Seite 87SécuritéUtilisation87
Online Edition for Part no. 01 40 2 911 545 - VI/13

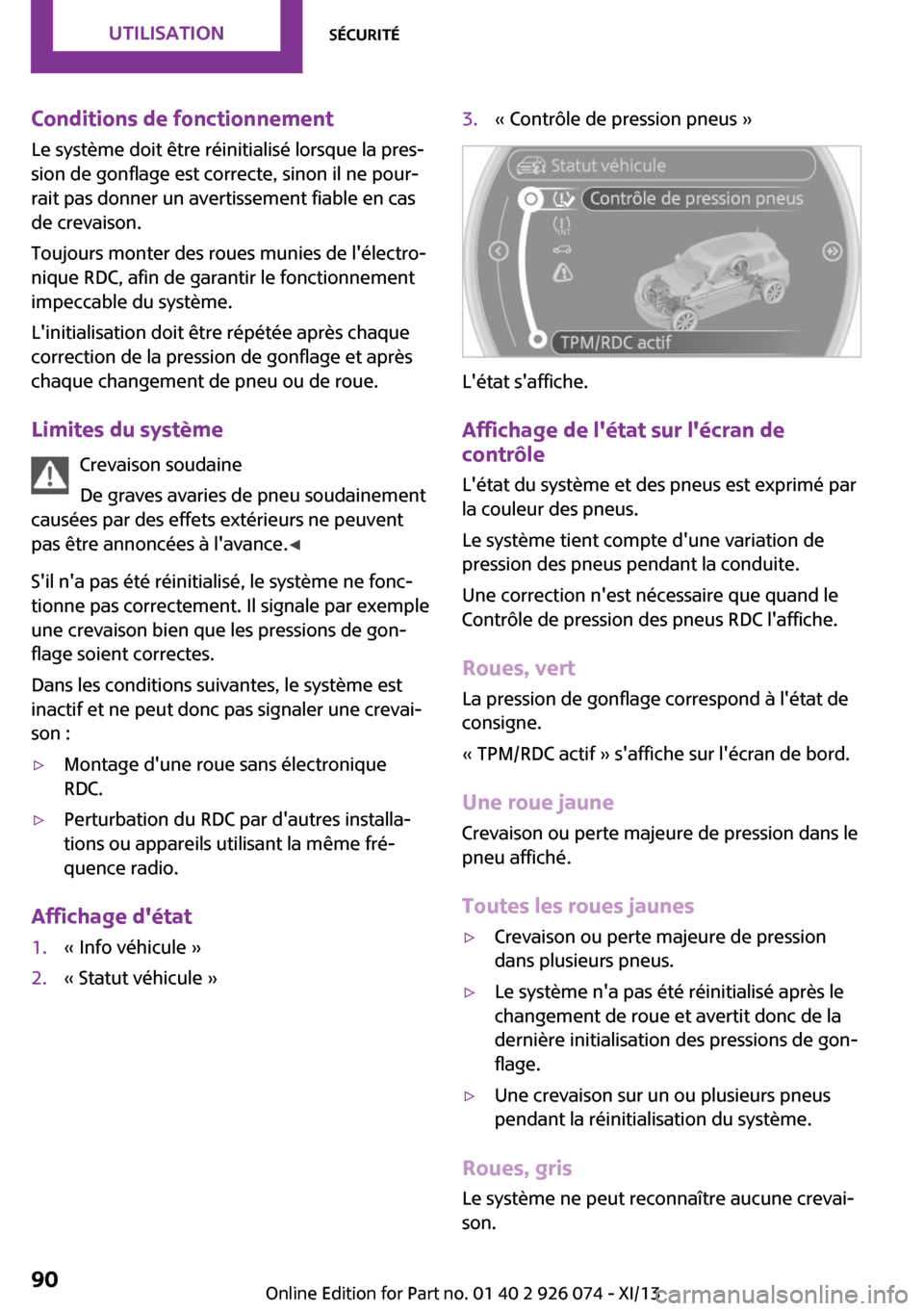

Conditions de fonctionnementLe système doit être réinitialisé lorsque la pres‐
sion de gonflage est correcte, sinon il ne pour‐
rait pas donner un avertissement fiable en cas
de crevaison.
Toujours monter des roues munies de l'électro‐
nique RDC, afin de garantir le fonctionnement
impeccable du système.
L'initialisation doit être répétée après chaque
correction de la pression de gonflage et après
chaque changement de pneu ou de roue.
Limites du système Crevaison soudaine
De graves avaries de pneu soudainement
causées par des effets extérieurs ne peuvent
pas être annoncées à l'avance. ◀
S'il n'a pas été réinitialisé, le système ne fonc‐
tionne pas correctement. Il signale par exemple
une crevaison bien que les pressions de gon‐
flage soient correctes.
Dans les conditions suivantes, le système est
inactif et ne peut donc pas signaler une crevai‐
son :▷Montage d'une roue sans électronique
RDC.▷Perturbation du RDC par d'autres installa‐
tions ou appareils utilisant la même fré‐
quence radio.
Affichage d'état
1.« Info véhicule »2.« Statut véhicule »3.« Contrôle de pression pneus »
L'état s'affiche.
Affichage de l'état sur l'écran de
contrôle
L'état du système et des pneus est exprimé par
la couleur des pneus.
Le système tient compte d'une variation de
pression des pneus pendant la conduite.
Une correction n'est nécessaire que quand le
Contrôle de pression des pneus RDC l'affiche.
Roues, vert
La pression de gonflage correspond à l'état de
consigne.
« TPM/RDC actif » s'affiche sur l'écran de bord.
Une roue jaune Crevaison ou perte majeure de pression dans le
pneu affiché.
Toutes les roues jaunes
▷Crevaison ou perte majeure de pression
dans plusieurs pneus.▷Le système n'a pas été réinitialisé après le
changement de roue et avertit donc de la
dernière initialisation des pressions de gon‐
flage.▷Une crevaison sur un ou plusieurs pneus
pendant la réinitialisation du système.
Roues, gris
Le système ne peut reconnaître aucune crevai‐
son.
Seite 90UtilisationSécurité90
Online Edition for Part no. 01 40 2 911 545 - VI/13

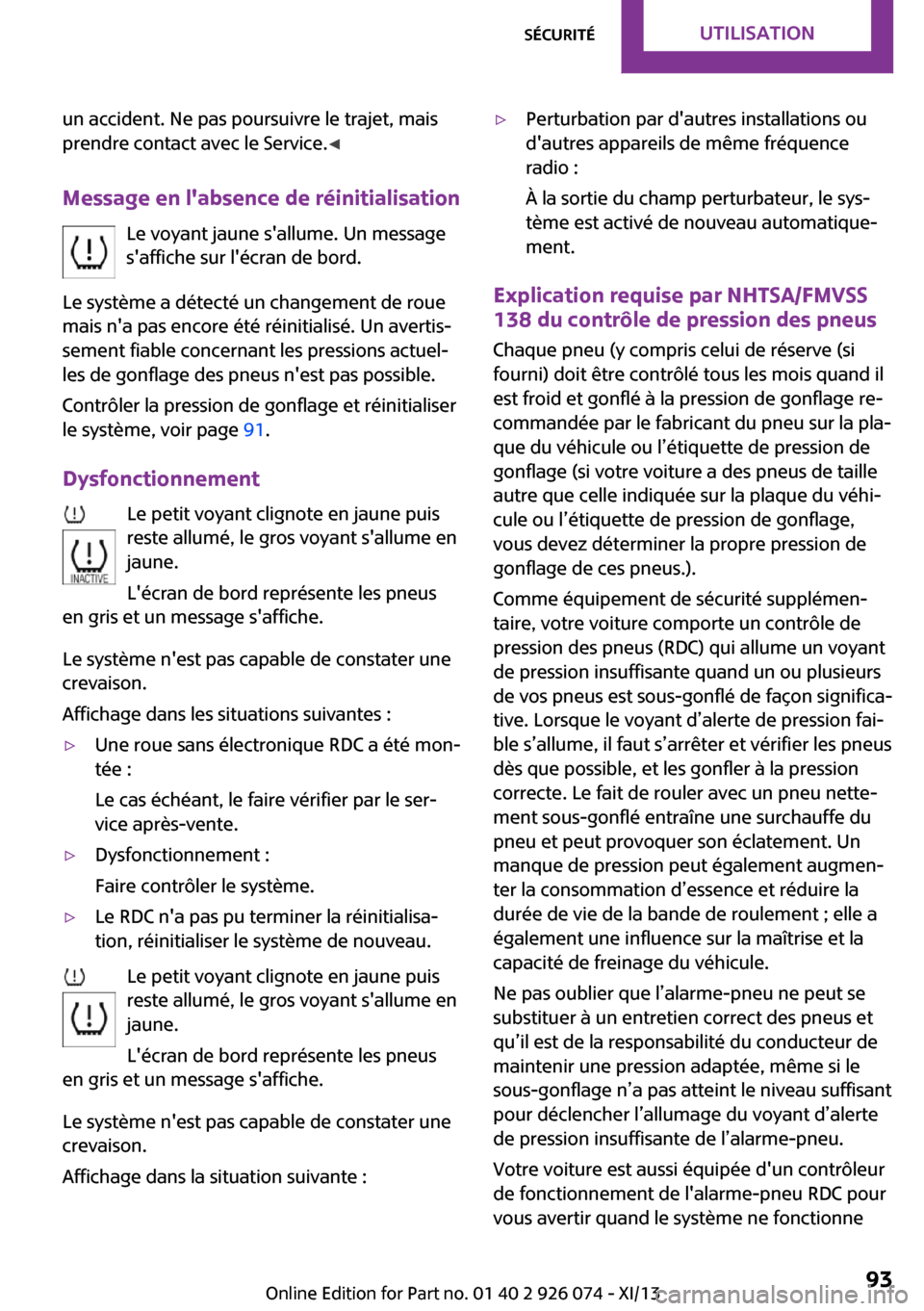

un accident. Ne pas poursuivre le trajet, mais
prendre contact avec le Service. ◀
Message en l'absence de réinitialisation Le voyant jaune s'allume. Un message
s'affiche sur l'écran de bord.
Le système a détecté un changement de roue
mais n'a pas encore été réinitialisé. Un avertis‐
sement fiable concernant les pressions actuel‐
les de gonflage des pneus n'est pas possible.
Contrôler la pression de gonflage et réinitialiser
le système, voir page 91.
Dysfonctionnement Le petit voyant clignote en jaune puis
reste allumé, le gros voyant s'allume en
jaune.
L'écran de bord représente les pneus
en gris et un message s'affiche.
Le système n'est pas capable de constater une
crevaison.
Affichage dans les situations suivantes :▷Une roue sans électronique RDC a été mon‐
tée :
Le cas échéant, le faire vérifier par le ser‐
vice après-vente.▷Dysfonctionnement :
Faire contrôler le système.▷Le RDC n'a pas pu terminer la réinitialisa‐
tion, réinitialiser le système de nouveau.
Le petit voyant clignote en jaune puis
reste allumé, le gros voyant s'allume en
jaune.
L'écran de bord représente les pneus
en gris et un message s'affiche.
Le système n'est pas capable de constater une
crevaison.
Affichage dans la situation suivante :
▷Perturbation par d'autres installations ou
d'autres appareils de même fréquence
radio :
À la sortie du champ perturbateur, le sys‐
tème est activé de nouveau automatique‐
ment.
Explication requise par NHTSA/FMVSS 138 du contrôle de pression des pneus
Chaque pneu (y compris celui de réserve (si
fourni) doit être contrôlé tous les mois quand il
est froid et gonflé à la pression de gonflage re‐
commandée par le fabricant du pneu sur la pla‐
que du véhicule ou l’étiquette de pression de
gonflage (si votre voiture a des pneus de taille
autre que celle indiquée sur la plaque du véhi‐
cule ou l’étiquette de pression de gonflage,
vous devez déterminer la propre pression de
gonflage de ces pneus.).
Comme équipement de sécurité supplémen‐
taire, votre voiture comporte un contrôle de pression des pneus (RDC) qui allume un voyant
de pression insuffisante quand un ou plusieurs
de vos pneus est sous-gonflé de façon significa‐
tive. Lorsque le voyant d’alerte de pression fai‐
ble s’allume, il faut s’arrêter et vérifier les pneus
dès que possible, et les gonfler à la pression
correcte. Le fait de rouler avec un pneu nette‐
ment sous-gonflé entraîne une surchauffe du
pneu et peut provoquer son éclatement. Un
manque de pression peut également augmen‐
ter la consommation d’essence et réduire la
durée de vie de la bande de roulement ; elle a
également une influence sur la maîtrise et la
capacité de freinage du véhicule.
Ne pas oublier que l’alarme-pneu ne peut se
substituer à un entretien correct des pneus et
qu’il est de la responsabilité du conducteur de
maintenir une pression adaptée, même si le
sous-gonflage n’a pas atteint le niveau suffisant pour déclencher l’allumage du voyant d’alerte
de pression insuffisante de l’alarme-pneu.
Votre voiture est aussi équipée d'un contrôleur
de fonctionnement de l'alarme-pneu RDC pour
vous avertir quand le système ne fonctionne
Seite 93SécuritéUtilisation93
Online Edition for Part no. 01 40 2 911 545 - VI/13

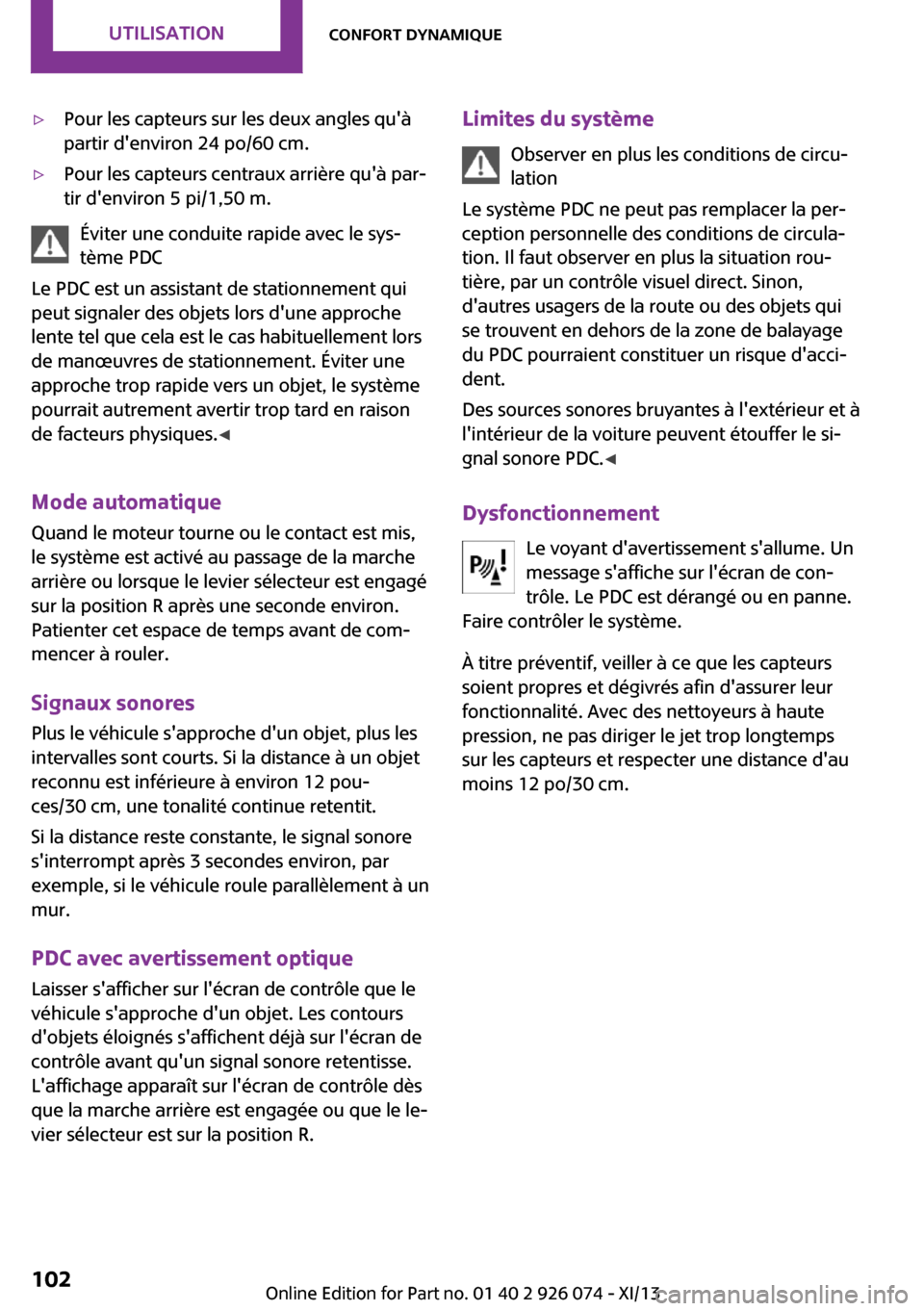

▷Pour les capteurs sur les deux angles qu'à
partir d'environ 24 po/60 cm.▷Pour les capteurs centraux arrière qu'à par‐
tir d'environ 5 pi/1,50 m.
Éviter une conduite rapide avec le sys‐
tème PDC
Le PDC est un assistant de stationnement qui
peut signaler des objets lors d'une approche
lente tel que cela est le cas habituellement lors
de manœuvres de stationnement. Éviter une
approche trop rapide vers un objet, le système
pourrait autrement avertir trop tard en raison
de facteurs physiques. ◀
Mode automatique
Quand le moteur tourne ou le contact est mis,
le système est activé au passage de la marche
arrière ou lorsque le levier sélecteur est engagé
sur la position R après une seconde environ.
Patienter cet espace de temps avant de com‐
mencer à rouler.
Signaux sonores
Plus le véhicule s'approche d'un objet, plus les
intervalles sont courts. Si la distance à un objet
reconnu est inférieure à environ 12 pou‐ ces/30 cm, une tonalité continue retentit.
Si la distance reste constante, le signal sonore
s'interrompt après 3 secondes environ, par
exemple, si le véhicule roule parallèlement à un
mur.
PDC avec avertissement optiqueLaisser s'afficher sur l'écran de contrôle que le
véhicule s'approche d'un objet. Les contours
d'objets éloignés s'affichent déjà sur l'écran de
contrôle avant qu'un signal sonore retentisse.
L'affichage apparaît sur l'écran de contrôle dès
que la marche arrière est engagée ou que le le‐
vier sélecteur est sur la position R.
Limites du système
Observer en plus les conditions de circu‐
lation
Le système PDC ne peut pas remplacer la per‐
ception personnelle des conditions de circula‐
tion. Il faut observer en plus la situation rou‐
tière, par un contrôle visuel direct. Sinon,
d'autres usagers de la route ou des objets qui
se trouvent en dehors de la zone de balayage
du PDC pourraient constituer un risque d'acci‐
dent.
Des sources sonores bruyantes à l'extérieur et à
l'intérieur de la voiture peuvent étouffer le si‐
gnal sonore PDC. ◀
Dysfonctionnement Le voyant d'avertissement s'allume. Un
message s'affiche sur l'écran de con‐
trôle. Le PDC est dérangé ou en panne.
Faire contrôler le système.
À titre préventif, veiller à ce que les capteurs
soient propres et dégivrés afin d'assurer leur
fonctionnalité. Avec des nettoyeurs à haute
pression, ne pas diriger le jet trop longtemps
sur les capteurs et respecter une distance d'au
moins 12 po/30 cm.Seite 102UtilisationConfort dynamique102
Online Edition for Part no. 01 40 2 911 545 - VI/13

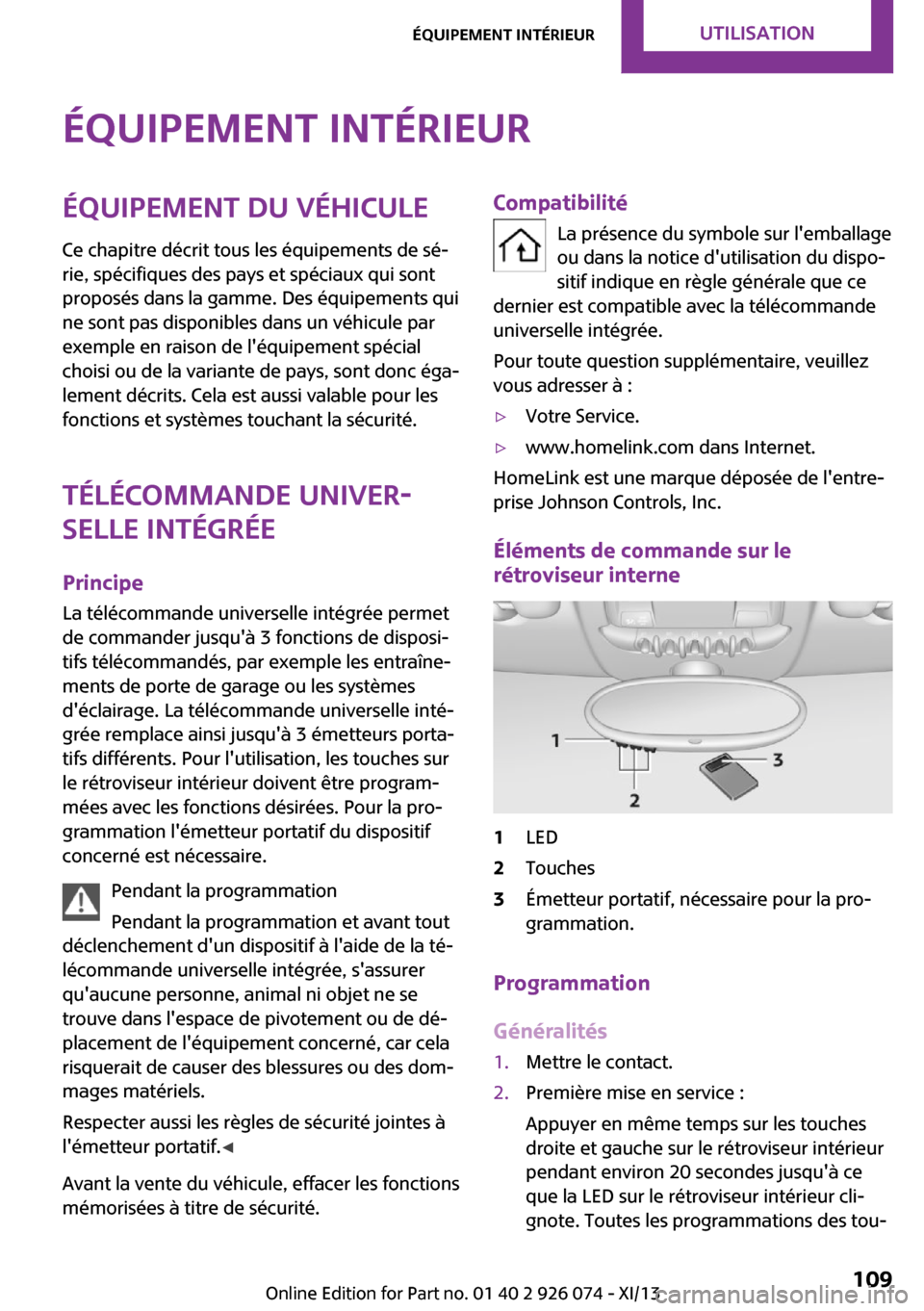

Équipement intérieurÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Télécommande univer‐
selle intégrée
Principe La télécommande universelle intégrée permet
de commander jusqu'à 3 fonctions de disposi‐
tifs télécommandés, par exemple les entraîne‐
ments de porte de garage ou les systèmes
d'éclairage. La télécommande universelle inté‐
grée remplace ainsi jusqu'à 3 émetteurs porta‐
tifs différents. Pour l'utilisation, les touches sur
le rétroviseur intérieur doivent être program‐
mées avec les fonctions désirées. Pour la pro‐
grammation l'émetteur portatif du dispositif
concerné est nécessaire.
Pendant la programmation
Pendant la programmation et avant tout
déclenchement d'un dispositif à l'aide de la té‐
lécommande universelle intégrée, s'assurer
qu'aucune personne, animal ni objet ne se
trouve dans l'espace de pivotement ou de dé‐
placement de l'équipement concerné, car cela
risquerait de causer des blessures ou des dom‐
mages matériels.
Respecter aussi les règles de sécurité jointes à
l'émetteur portatif. ◀
Avant la vente du véhicule, effacer les fonctions
mémorisées à titre de sécurité.Compatibilité
La présence du symbole sur l'emballage
ou dans la notice d'utilisation du dispo‐
sitif indique en règle générale que ce
dernier est compatible avec la télécommande
universelle intégrée.
Pour toute question supplémentaire, veuillez
vous adresser à :▷Votre Service.▷www.homelink.com dans Internet.
HomeLink est une marque déposée de l'entre‐
prise Johnson Controls, Inc.
Éléments de commande sur le
rétroviseur interne
1LED2Touches3Émetteur portatif, nécessaire pour la pro‐
grammation.
Programmation
Généralités
1.Mettre le contact.2.Première mise en service :
Appuyer en même temps sur les touches
droite et gauche sur le rétroviseur intérieur
pendant environ 20 secondes jusqu'à ce
que la LED sur le rétroviseur intérieur cli‐
gnote. Toutes les programmations des tou‐Seite 109Équipement intérieurUtilisation109
Online Edition for Part no. 01 40 2 911 545 - VI/13

ches sur le rétroviseur intérieur sont effa‐
cées.3.Maintenir l'émetteur portatif du dispositif à
piloter à environ 1 à 3 po./2,5 à 8 cm de
distance des touches sur le rétroviseur in‐
térieur. La distance nécessaire dépend de
l'émetteur portatif.4.Appuyer en même temps et maintenir en‐
foncée la touche de la fonction désirée sur
l'émetteur portatif et celle à programmer.
La LED sur le rétroviseur intérieur com‐
mence à clignoter lentement.5.Dès que la LED clignote plus vite, relâcher
les touches. Le clignotement plus rapide in‐
dique que la touche sur le rétroviseur intér‐
ieur a été programmée.
Si la LED ne clignote pas plus vite au bout
de 60 secondes au maximum, modifier la
distance entre le rétroviseur intérieur et
l'émetteur portatif et répéter l'étape. Plu‐
sieurs essais avec des distances différentes
sont éventuellement nécessaires. Attendre
au moins 15 secondes entre les essais.6.Pour la programmation d'autres fonctions
sur d'autres touches, répéter les étapes 3 à
5.
Les dispositifs peuvent être pilotés avec les tou‐
ches sur le rétroviseur intérieur.
Particularité en cas de systèmes radio à
code variable
S'il n'est pas possible de piloter le dispositif
après une programmation répétée, veuillez vé‐
rifier si le dispositif à piloter est équipé d'un
système à code variable.
Pour cela consulter la notice d'utilisation du dis‐
positif ou appuyer plus longtemps sur les tou‐
ches du rétroviseur intérieur. Si la LED sur le ré‐
troviseur intérieur commence par clignoter vite
et puis reste allumée en permanence pendant
2 secondes, le dispositif est équipé d'un sys‐
tème à code variable. Le clignotement et l'allu‐
mage de la LED se répètent pendant environ
20 secondes.
En cas de dispositifs à code variable, la télé‐
commande universelle intégrée et le dispositif
doivent en plus être synchronisés.
Vous trouverez également des informations sur
la synchronisation dans la notice d'utilisation
du dispositif à régler.
Une deuxième personne facilité la synchronisa‐
tion.
Synchronisation :1.Arrêter la voiture à portée du dispositif télé‐
commandé.2.Programmer comme décrit la touche cor‐
respondante sur le rétroviseur intérieur.3.Localiser et appuyer sur la touche de syn‐
chronisation du dispositif à régler. Il reste
environ 30 secondes pour l'étape suivante.4.Maintenez enfoncée pendant environ 3 se‐
condes la touche programmée sur le rétro‐
viseur intérieur et puis la relâcher. Répéter
cette étape si nécessaire jusqu'à trois fois
pour terminer la synchronisation. La fonc‐
tion programmée est exécutée une fois la
synchronisation terminée.
Nouvelles programmations de touches
individuelles
1.Mettre le contact.2.Maintenir l'émetteur portatif à env. 1 à
3 po/2,5 à 8 cm de distance des touches de
mémoire.
La distance nécessaire dépend de l'émet‐
teur portatif.3.Appuyer sur la touche de mémoire de la té‐
lécommande universelle intégrée.4.Si la LED clignote lentement au bout de
20 secondes environ, appuyer sur la touche
d'émission de l'émetteur portatif.5.Relâcher les deux touches dès que la LED
clignote rapidement.
Si la LED ne clignote pas rapidement au
bout de 60 secondes environ, modifier la
distance et répéter le processus.Seite 110UtilisationÉquipement intérieur110
Online Edition for Part no. 01 40 2 911 545 - VI/13

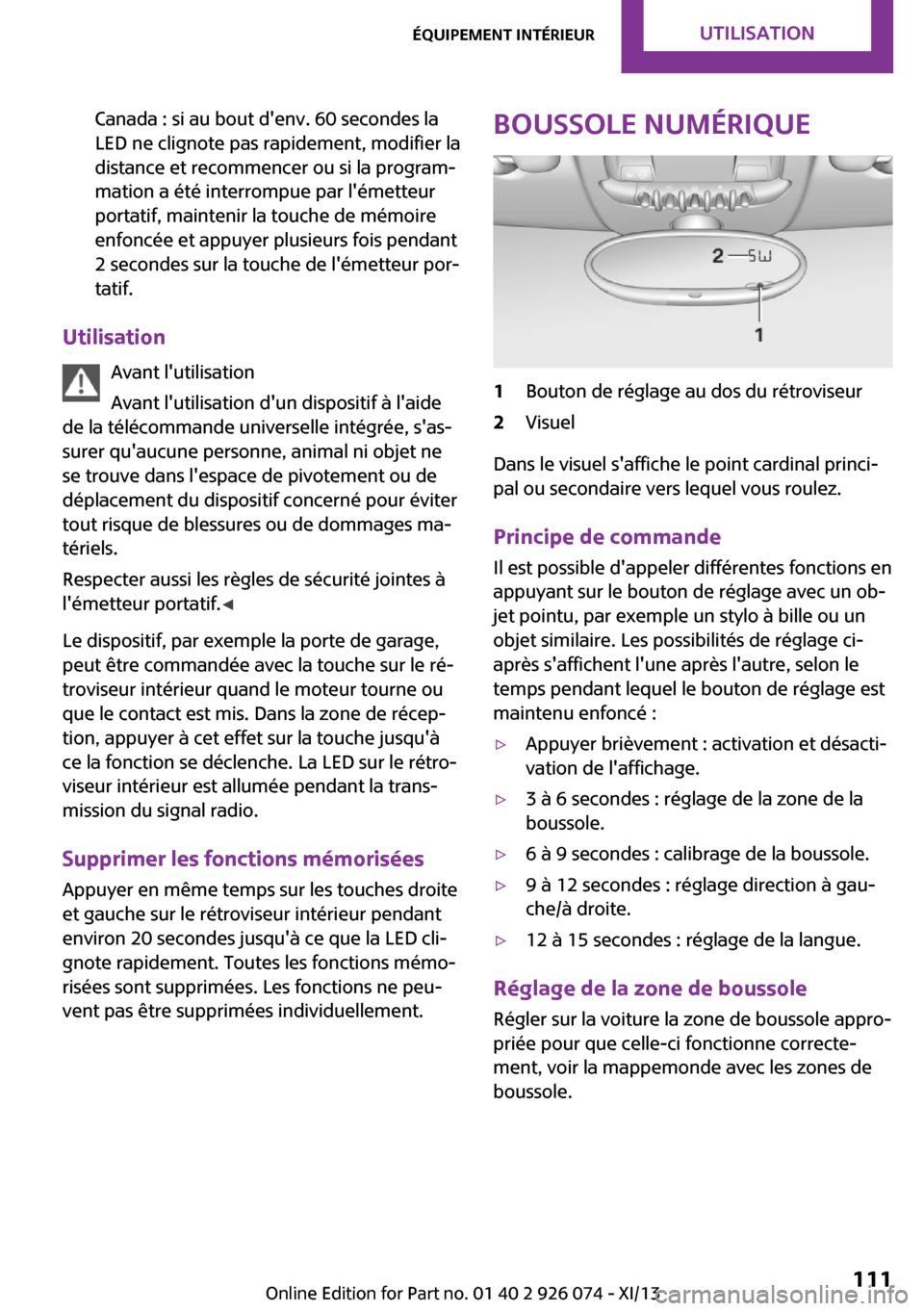

Canada : si au bout d'env. 60 secondes la
LED ne clignote pas rapidement, modifier la
distance et recommencer ou si la program‐
mation a été interrompue par l'émetteur
portatif, maintenir la touche de mémoire
enfoncée et appuyer plusieurs fois pendant
2 secondes sur la touche de l'émetteur por‐
tatif.
Utilisation
Avant l'utilisation
Avant l'utilisation d'un dispositif à l'aide
de la télécommande universelle intégrée, s'as‐
surer qu'aucune personne, animal ni objet ne
se trouve dans l'espace de pivotement ou de
déplacement du dispositif concerné pour éviter
tout risque de blessures ou de dommages ma‐
tériels.
Respecter aussi les règles de sécurité jointes à
l'émetteur portatif. ◀
Le dispositif, par exemple la porte de garage,
peut être commandée avec la touche sur le ré‐
troviseur intérieur quand le moteur tourne ou
que le contact est mis. Dans la zone de récep‐
tion, appuyer à cet effet sur la touche jusqu'à
ce la fonction se déclenche. La LED sur le rétro‐
viseur intérieur est allumée pendant la trans‐
mission du signal radio.
Supprimer les fonctions mémorisées Appuyer en même temps sur les touches droite
et gauche sur le rétroviseur intérieur pendant
environ 20 secondes jusqu'à ce que la LED cli‐
gnote rapidement. Toutes les fonctions mémo‐
risées sont supprimées. Les fonctions ne peu‐
vent pas être supprimées individuellement.
Boussole numérique1Bouton de réglage au dos du rétroviseur2Visuel
Dans le visuel s'affiche le point cardinal princi‐
pal ou secondaire vers lequel vous roulez.
Principe de commande
Il est possible d'appeler différentes fonctions en
appuyant sur le bouton de réglage avec un ob‐
jet pointu, par exemple un stylo à bille ou un
objet similaire. Les possibilités de réglage ci-
après s'affichent l'une après l'autre, selon le
temps pendant lequel le bouton de réglage est
maintenu enfoncé :
▷Appuyer brièvement : activation et désacti‐
vation de l'affichage.▷3 à 6 secondes : réglage de la zone de la
boussole.▷6 à 9 secondes : calibrage de la boussole.▷9 à 12 secondes : réglage direction à gau‐
che/à droite.▷12 à 15 secondes : réglage de la langue.

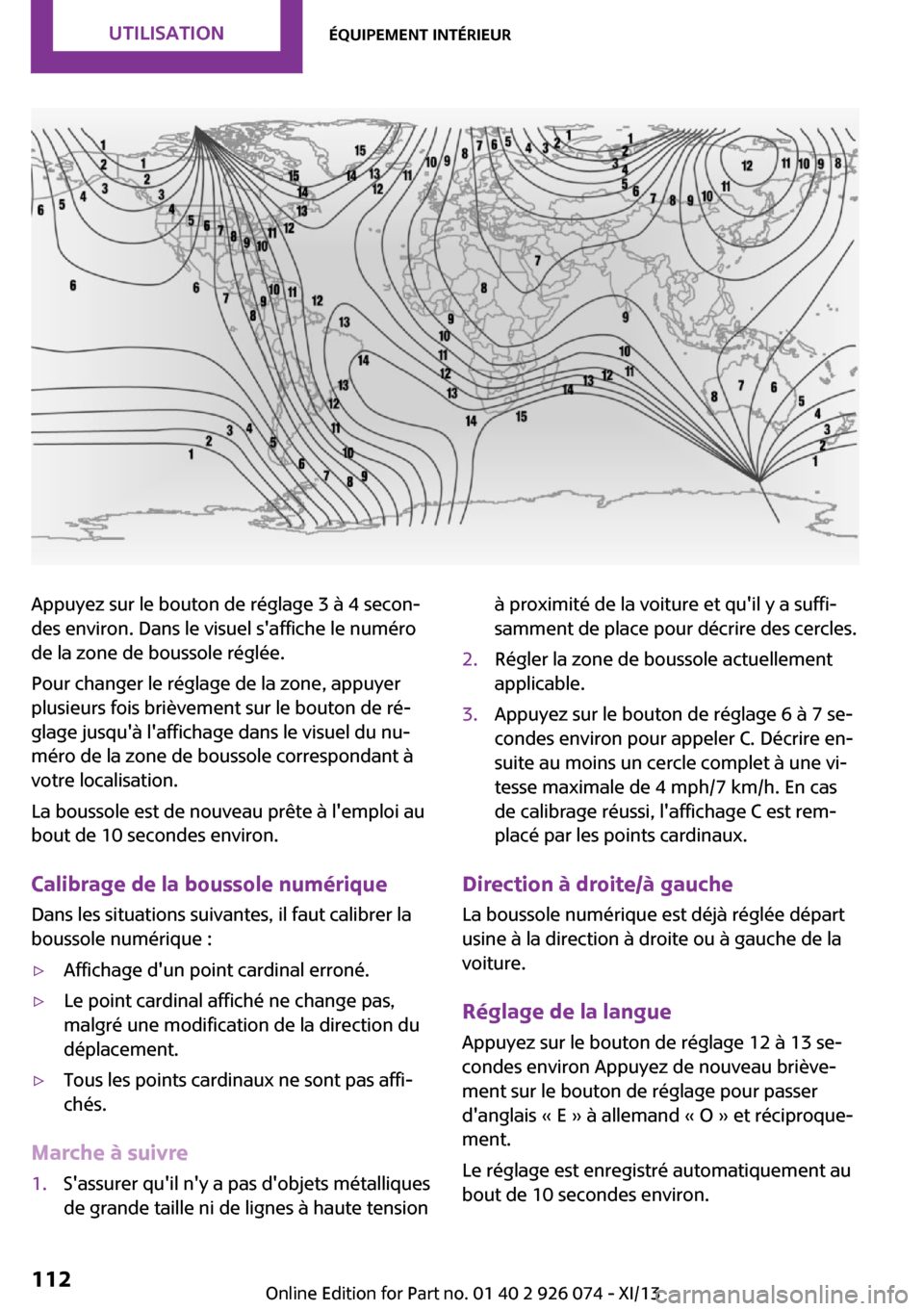

Réglage de la zone de boussole
Régler sur la voiture la zone de boussole appro‐
priée pour que celle-ci fonctionne correcte‐
ment, voir la mappemonde avec les zones de
boussole.
Seite 111Équipement intérieurUtilisation111
Online Edition for Part no. 01 40 2 911 545 - VI/13

Appuyez sur le bouton de réglage 3 à 4 secon‐
des environ. Dans le visuel s'affiche le numéro
de la zone de boussole réglée.
Pour changer le réglage de la zone, appuyer
plusieurs fois brièvement sur le bouton de ré‐
glage jusqu'à l'affichage dans le visuel du nu‐
méro de la zone de boussole correspondant à
votre localisation.
La boussole est de nouveau prête à l'emploi au
bout de 10 secondes environ.
Calibrage de la boussole numérique
Dans les situations suivantes, il faut calibrer la
boussole numérique :▷Affichage d'un point cardinal erroné.▷Le point cardinal affiché ne change pas,
malgré une modification de la direction du
déplacement.▷Tous les points cardinaux ne sont pas affi‐
chés.
Marche à suivre
1.S'assurer qu'il n'y a pas d'objets métalliques
de grande taille ni de lignes à haute tensionà proximité de la voiture et qu'il y a suffi‐
samment de place pour décrire des cercles.2.Régler la zone de boussole actuellement
applicable.3.Appuyez sur le bouton de réglage 6 à 7 se‐
condes environ pour appeler C. Décrire en‐
suite au moins un cercle complet à une vi‐
tesse maximale de 4 mph/7 km/h. En cas
de calibrage réussi, l'affichage C est rem‐
placé par les points cardinaux.
Direction à droite/à gauche
La boussole numérique est déjà réglée départ
usine à la direction à droite ou à gauche de la
voiture.
Réglage de la langue
Appuyez sur le bouton de réglage 12 à 13 se‐
condes environ Appuyez de nouveau briève‐
ment sur le bouton de réglage pour passer
d'anglais « E » à allemand « O » et réciproque‐
ment.
Le réglage est enregistré automatiquement au
bout de 10 secondes environ.
Seite 112UtilisationÉquipement intérieur112
Online Edition for Part no. 01 40 2 911 545 - VI/13

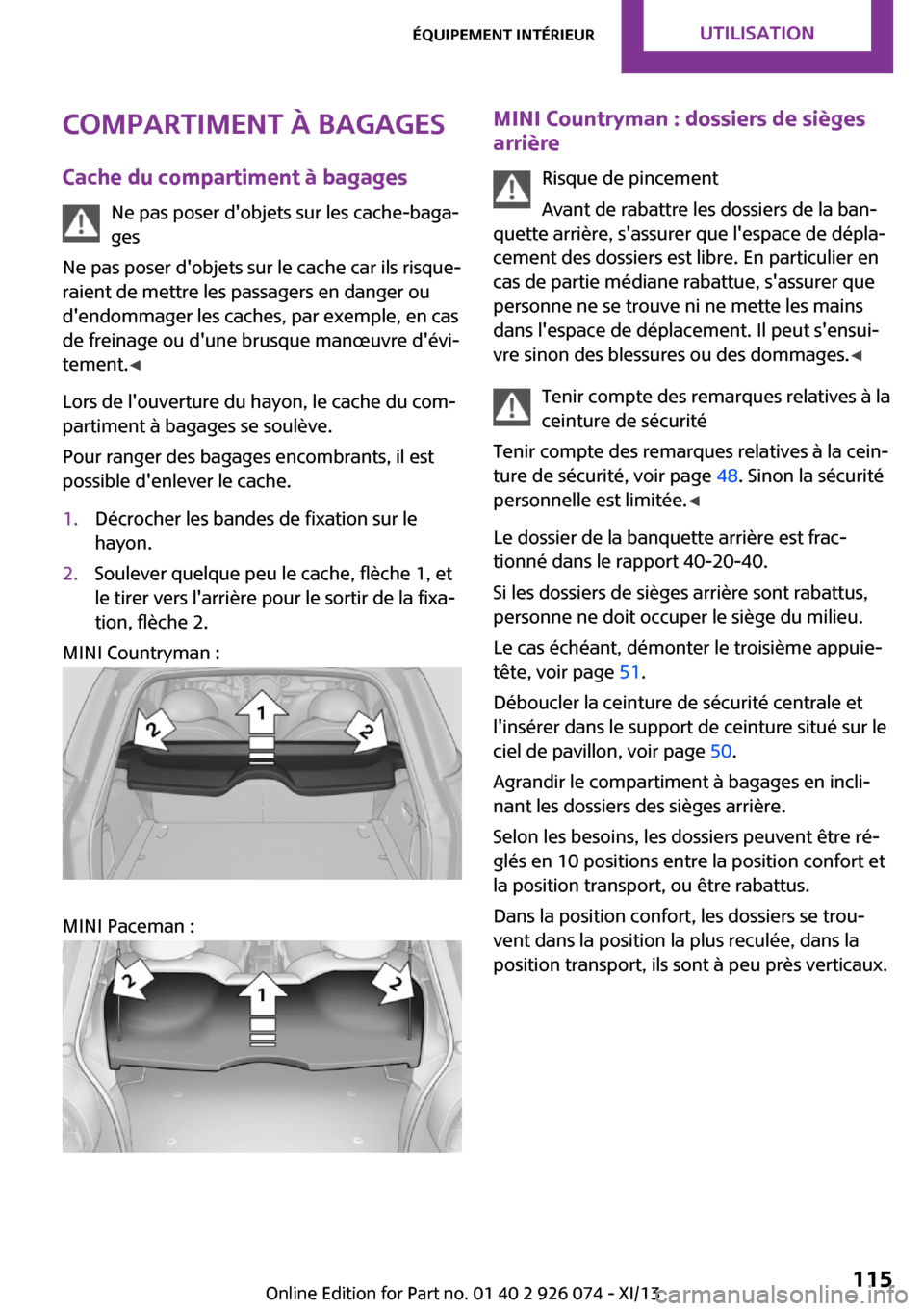

Compartiment à bagages
Cache du compartiment à bagages Ne pas poser d'objets sur les cache-baga‐
ges
Ne pas poser d'objets sur le cache car ils risque‐ raient de mettre les passagers en danger ou
d'endommager les caches, par exemple, en cas
de freinage ou d'une brusque manœuvre d'évi‐
tement. ◀
Lors de l'ouverture du hayon, le cache du com‐
partiment à bagages se soulève.
Pour ranger des bagages encombrants, il est
possible d'enlever le cache.1.Décrocher les bandes de fixation sur le
hayon.2.Soulever quelque peu le cache, flèche 1, et
le tirer vers l'arrière pour le sortir de la fixa‐
tion, flèche 2.
MINI Countryman :

MINI Paceman :

MINI Countryman : dossiers de sièges
arrière
Risque de pincement
Avant de rabattre les dossiers de la ban‐
quette arrière, s'assurer que l'espace de dépla‐
cement des dossiers est libre. En particulier en
cas de partie médiane rabattue, s'assurer que
personne ne se trouve ni ne mette les mains
dans l'espace de déplacement. Il peut s'ensui‐
vre sinon des blessures ou des dommages. ◀
Tenir compte des remarques relatives à la
ceinture de sécurité
Tenir compte des remarques relatives à la cein‐
ture de sécurité, voir page 48. Sinon la sécurité
personnelle est limitée. ◀
Le dossier de la banquette arrière est frac‐
tionné dans le rapport 40-20-40.
Si les dossiers de sièges arrière sont rabattus,
personne ne doit occuper le siège du milieu.
Le cas échéant, démonter le troisième appuie-
tête, voir page 51.
Déboucler la ceinture de sécurité centrale et
l'insérer dans le support de ceinture situé sur le
ciel de pavillon, voir page 50.
Agrandir le compartiment à bagages en incli‐
nant les dossiers des sièges arrière.
Selon les besoins, les dossiers peuvent être ré‐
glés en 10 positions entre la position confort et
la position transport, ou être rabattus.
Dans la position confort, les dossiers se trou‐
vent dans la position la plus reculée, dans la
position transport, ils sont à peu près verticaux.Seite 115Équipement intérieurUtilisation115
Online Edition for Part no. 01 40 2 911 545 - VI/13
