Создание комфортных условий в салоне
5/45
5

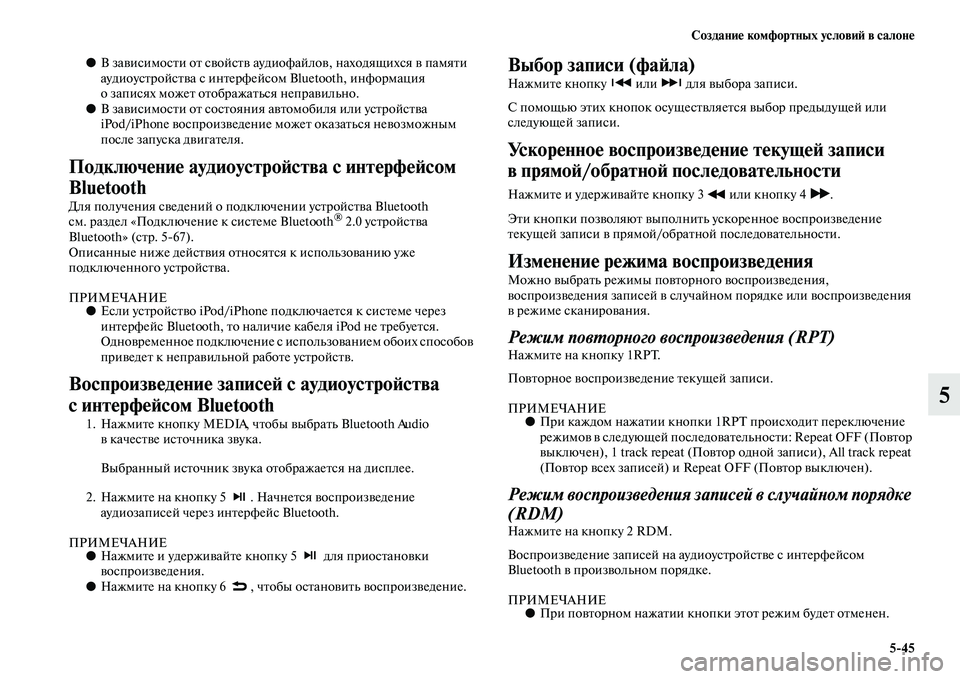

●В зависимости от свойств аудиофайлов, находящихся в памяти
аудиоустройства с интерфейсом Bluetooth, информация
о записях может отображаться неправильно.
●В зависимости от состояния автомобиля или устройства
iPod/iPhone воспроизведение может оказаться невозможным
после запуска двигателя.
Подключение аудиоустройства с интерфейсом
Bluetooth
Для получения сведений о подключении устройства Bluetooth
см. раздел «Подключение к системе Bluetooth® 2.0 устройства
Bluetooth» (стр. 567).
Описанные ниже действия относятся к использованию уже
подключенного устройства.
ПРИМЕЧАНИЕ●Если устройство iPod/iPhone подключается к системе через
интерфейс Bluetooth, то наличие кабеля iPod не требуется.
Одновременное подключение с использованием обоих способов
приведет к неправильной работе устройств.
Воспроизведение записей с аудиоустройства
с интерфейсом Bluetooth
1. Нажмите кнопку MEDIA, чтобы выбрать Bluetooth Audio
в качестве источника звука.
Выбранный источник звука отображается на дисплее.
2. Нажмите на кнопку 5 . Начнется воспроизведение
аудиозаписей через интерфейс Bluetooth.
ПРИМЕЧАНИЕ●Нажмите и удерживайте кнопку 5 для приостановки
воспроизведения.
●Нажмите на кнопку 6 , чтобы остановить воспроизведение.
Выбор записи (файла)
Нажмите кнопку или для выбора записи.
С помощью этих кнопок осуществляется выбор предыдущей или
следующей записи.
Ускоренное воспроизведение текущей записи
в прямой/обратной последовательности
Нажмите и удерживайте кнопку 3 или кнопку 4 .
Эти кнопки позволяют выполнить ускоренное воспроизведение
текущей записи в прямой/обратной последовательности.
Изменение режима воспроизведения
Можно выбрать режимы повторного воспроизведения,
воспроизведения записей в случайном порядке или воспроизведения
в режиме сканирования.
Режим повторного воспроизведения (RPT)
Нажмите на кнопку 1RPT.
Повторное воспроизведение текущей записи.
ПРИМЕЧАНИЕ●При каждом нажатии кнопки 1RPT происходит переключение
режимов в следующей последовательности: Repeat OFF (Повтор
выключен), 1 track repeat (Повтор одной записи), All track repeat
(Повтор всех записей) и Repeat OFF (Повтор выключен).
Режим воспроизведения записей в случайном порядке
(RDM)
Нажмите на кнопку 2 RDM.
Воспроизведение записей на аудиоустройстве с интерфейсом
Bluetooth в произвольном порядке.
ПРИМЕЧАНИЕ●При повторном нажатии кнопки этот режим будет отменен.

5/46 Создание комфортных условий в салоне
5

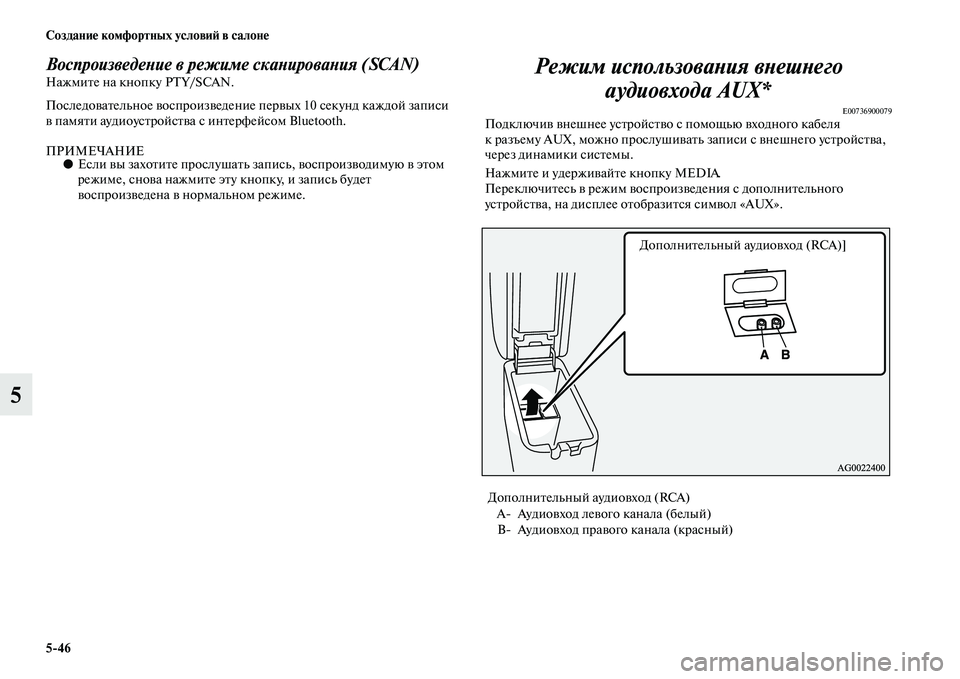

Воспроизведение в режиме сканирования (SCAN)Нажмите на кнопку PTY/SCAN.
Последовательное воспроизведение первых 10 секунд каждой записи
в памяти аудиоустройства с интерфейсом Bluetooth.
ПРИМЕЧАНИЕ●Если вы захотите прослушать запись, воспроизводимую в этом
режиме, снова нажмите эту кнопку, и запись будет
воспроизведена в нормальном режиме.
Режим использования внешнего
аудиовхода AUX*
E00736900079Подключив внешнее устройство с помощью входного кабеля
к разъему AUX, можно прослушивать записи с внешнего устройства,
через динамики системы.
Нажмите и удерживайте кнопку MEDIA.
Переключитесь в режим воспроизведения с дополнительного
устройства, на дисплее отобразится символ «AUX».
Дополнительный аудиовход (RCA)
A Аудиовход левого канала (белый)
B Аудиовход правого канала (красный)
Дополнительный аудиовход (RCA)]

Создание комфортных условий в салоне
5/47
5

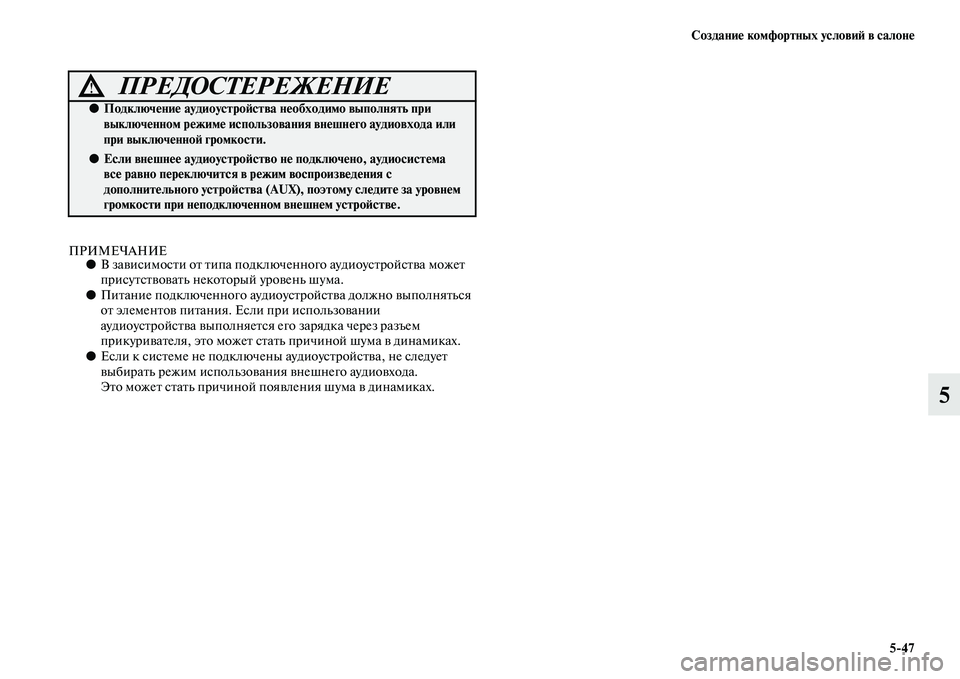

ПРИМЕЧАНИЕ●В зависимости от типа подключенного аудиоустройства может
присутствовать некоторый уровень шума.
●Питание подключенного аудиоустройства должно выполняться
от элементов питания. Если при использовании
аудиоустройства выполняется его зарядка через разъем
прикуривателя, это может стать причиной шума в динамиках.
●Если к системе не подключены аудиоустройства, не следует
выбирать режим использования внешнего аудиовхода.
Это может стать причиной появления шума в динамиках.
ПРЕДОСТЕРЕЖЕНИЕ!
●Подключение аудиоустройства необходимо выполнять при
выключенном режиме использования внешнего аудиовхода или
при выключенной громкости.
●Если внешнее аудиоустройство не подключено, аудиосистема
все равно переключится в режим воспроизведения с
дополнительного устройства (AUX), поэтому следите за уровнем
громкости при неподключенном внешнем устройстве.

5/48 Создание комфортных условий в салоне

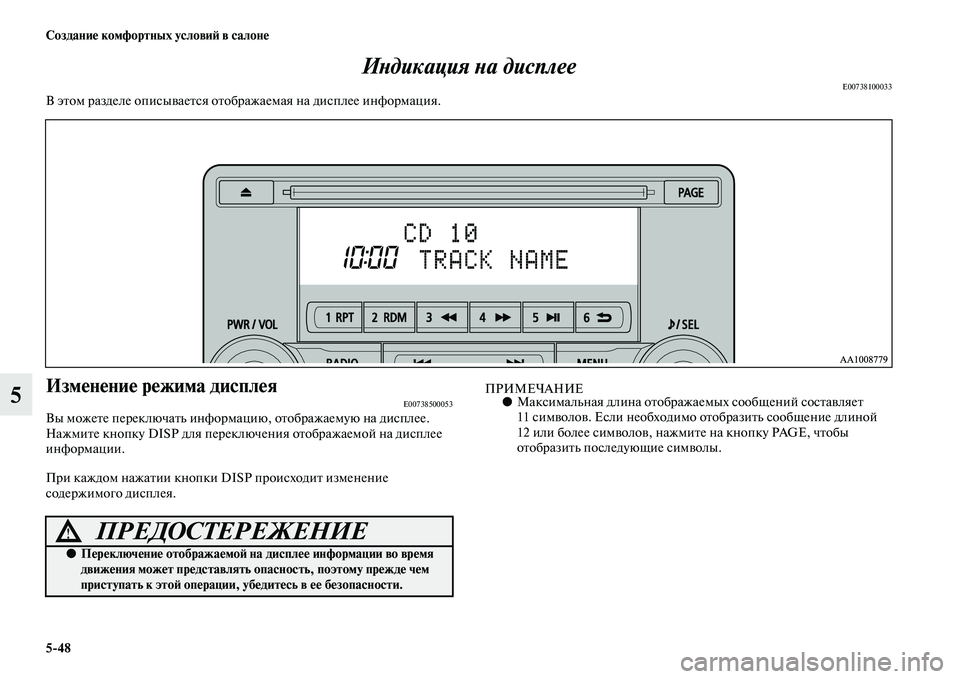

5Индикация на дисплее
E00738100033В этом разделе описывается отображаемая на дисплее информация.
Изменение режима дисплеяE00738500053Вы можете переключать информацию, отображаемую на дисплее.
Нажмите кнопку DISP для переключения отображаемой на дисплее
информации.
При каждом нажатии кнопки DISP происходит изменение
содержимого дисплея.
ПРИМЕЧАНИЕ●Максимальная длина отображаемых сообщений составляет
11 символов. Если необходимо отобразить сообщение длиной
12 или более символов, нажмите на кнопку PAGE, чтобы
отобразить последующие символы.
ПРЕДОСТЕРЕЖЕНИЕ!
●Переключение отображаемой на дисплее информации во время
движения может представлять опасность, поэтому прежде чем
приступать к этой операции, убедитесь в ее безопасности.

Создание комфортных условий в салоне
5/49
5

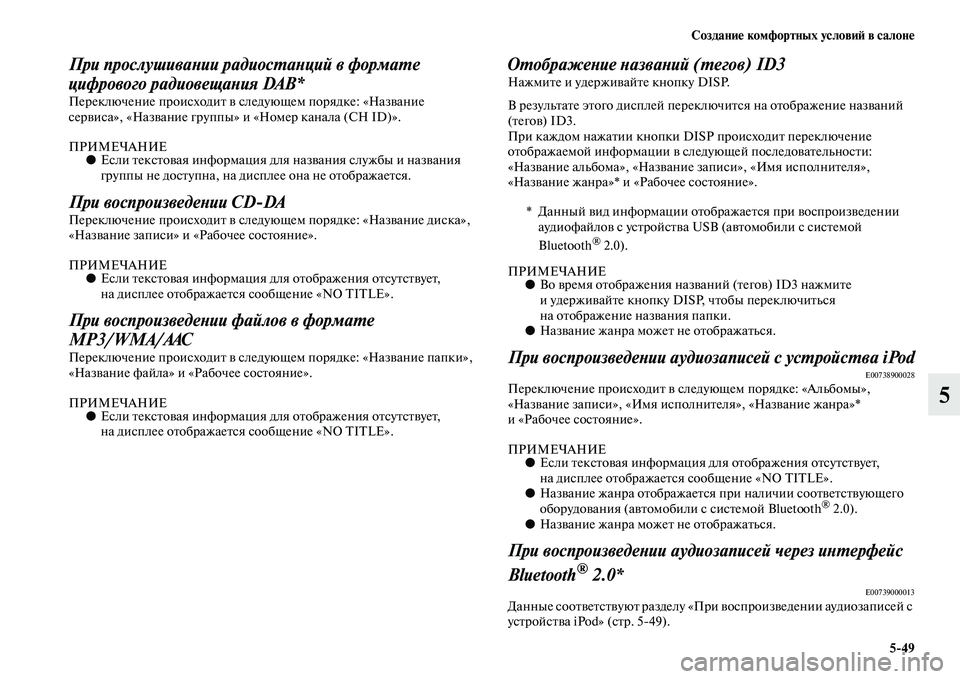

При прослушивании радиостанций в формате
цифрового радиовещания DAB*
Переключение происходит в следующем порядке: «Название
сервиса», «Название группы» и «Номер канала (CH ID)».
ПРИМЕЧАНИЕ●Если текстовая информация для названия службы и названия
группы не доступна, на дисплее она не отображается.
При воспроизведении CDDA
Переключение происходит в следующем порядке: «Название диска»,
«Название записи» и «Рабочее состояние».
ПРИМЕЧАНИЕ●Если текстовая информация для отображения отсутствует,
на дисплее отображается сообщение «NO TITLE».
При воспроизведении файлов в формате
MP3/WMA/AAC
Переключение происходит в следующем порядке: «Название папки»,
«Название файла» и «Рабочее состояние».
ПРИМЕЧАНИЕ●Если текстовая информация для отображения отсутствует,
на дисплее отображается сообщение «NO TITLE».
Отображение названий (тегов) ID3Нажмите и удерживайте кнопку DISP.
В результате этого дисплей переключится на отображение названий
(тегов) ID3.
При каждом нажатии кнопки DISP происходит переключение
отображаемой информации в следующей последовательности:
«Название альбома», «Название записи», «Имя исполнителя»,
«Название жанра»* и «Рабочее состояние».
ПРИМЕЧАНИЕ●Во время отображения названий (тегов) ID3 нажмите
и удерживайте кнопку DISP, чтобы переключиться
на отображение названия папки.
●Название жанра может не отображаться.
При воспроизведении аудиозаписей с устройства iPodE00738900028Переключение происходит в следующем порядке: «Альбомы»,
«Название записи», «Имя исполнителя», «Название жанра»*
и «Рабочее состояние».
ПРИМЕЧАНИЕ●Если текстовая информация для отображения отсутствует,
на дисплее отображается сообщение «NO TITLE».
●Название жанра отображается при наличии соответствующего
оборудования (автомобили с системой Bluetooth
® 2.0).
●Название жанра может не отображаться.
При воспроизведении аудиозаписей через интерфейс
Bluetooth
® 2.0*E00739000013Данные соответствуют разделу «При воспроизведении аудиозаписей с
устройства iPod» (стр. 549).* Данный вид информации отображается при воспроизведении
аудиофайлов с устройства USB (автомобили с системой
Bluetooth
® 2.0).

5/50 Создание комфортных условий в салоне

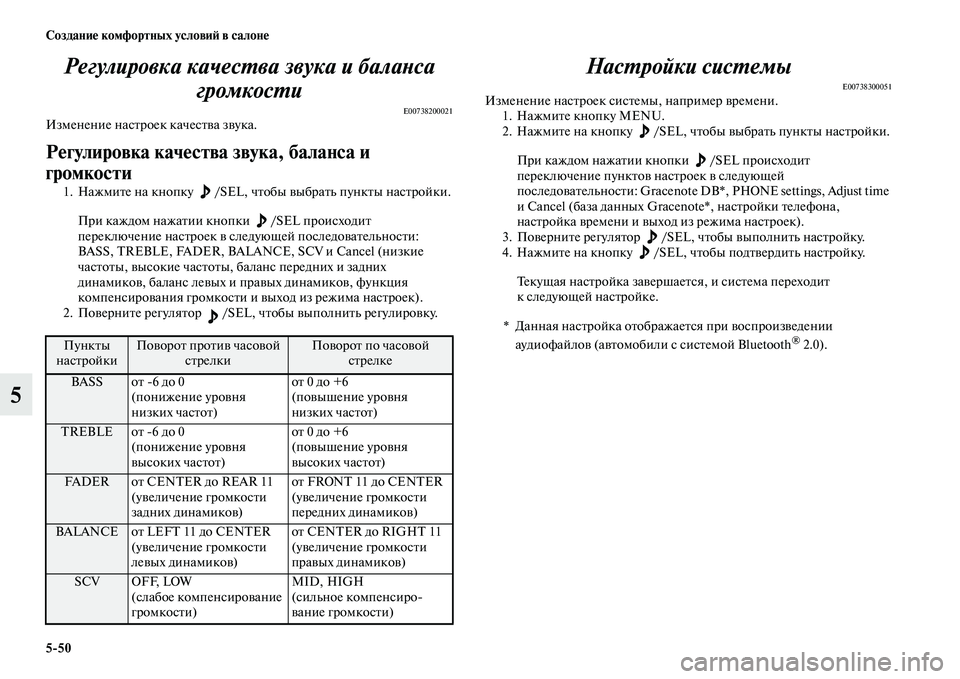

5Регулировка качества звука и баланса
громкости
E00738200021Изменение настроек качества звука.
Регулировка качества звука, баланса и
громкости
1. Нажмите на кнопку /SEL, чтобы выбрать пункты настройки.
При каждом нажатии кнопки /SEL происходит
переключение настроек в следующей последовательности:
BASS, TREBLE, FADER, BALANCE, SCV и Cancel (низкие
частоты, высокие частоты, баланс передних и задних
динамиков, баланс левых и правых динамиков, функция
компенсирования громкости и выход из режима настроек).
2. Поверните регулятор /SEL, чтобы выполнить регулировку.
Настройки системы
E00738300051Изменение настроек системы, например времени.
1. Нажмите кнопку MENU.
2. Нажмите на кнопку /SEL, чтобы выбрать пункты настройки.
При каждом нажатии кнопки /SEL происходит
переключение пунктов настроек в следующей
последовательности: Gracenote DB*, PHONE settings, Adjust time
и Cancel (база данных Gracenote*, настройки телефона,
настройка времени и выход из режима настроек).
3. Поверните регулятор /SEL, чтобы выполнить настройку.
4. Нажмите на кнопку /SEL, чтобы подтвердить настройку.
Текущая настройка завершается, и система переходит
кследующей настройке.
Пункты
настройкиПоворот против часовой
стрелкиПоворот по часовой
стрелке
BASS от 6 до 0
(понижение уровня
низких частот)от 0 до +6
(повышение уровня
низких частот)
TREBLE от 6 до 0
(понижение уровня
высоких частот)от 0 до +6
(повышение уровня
высоких частот)
FADER от CENTER до REAR 11
(увеличение громкости
задних динамиков)от FRONT 11 до CENTER
(увеличение громкости
передних динамиков)
BALANCE от LEFT 11 до CENTER
(увеличение громкости
левых динамиков)от CENTER до RIGHT 11
(увеличение громкости
правых динамиков)
SCV OFF, LOW
(слабое компенсирование
громкости)MID, HIGH
(сильное компенсиро
вание громкости)
* Данная настройка отображается при воспроизведении
аудиофайлов (автомобили с системой Bluetooth® 2.0).

Создание комфортных условий в салоне
5/51
5

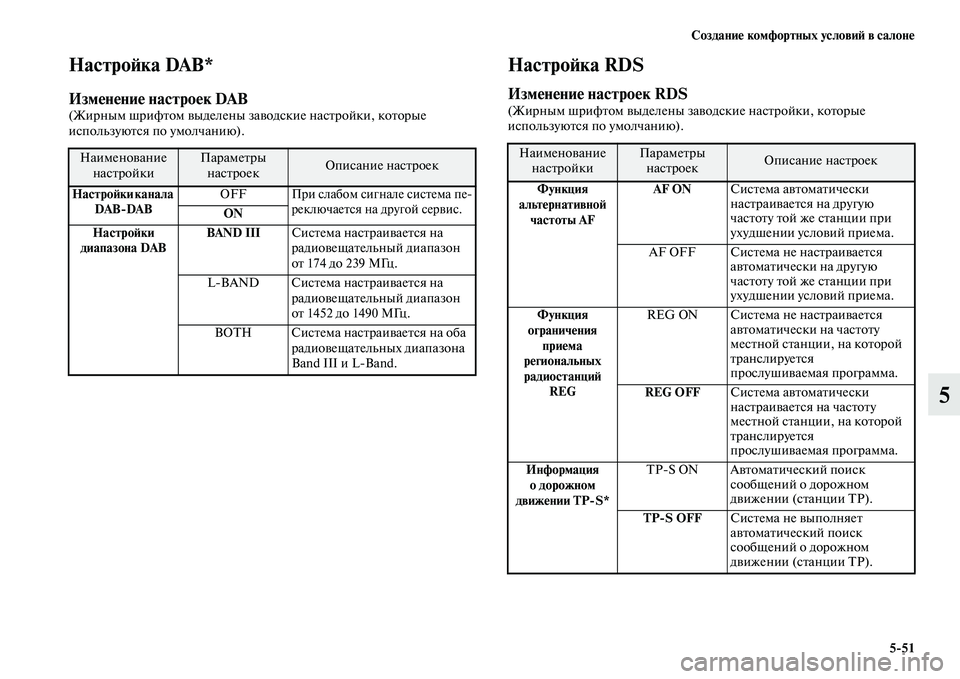

Настройка DAB*
Изменение настроек DAB (Жирным шрифтом выделены заводские настройки, которые
используются по умолчанию).
Настройка RDS
Изменение настроек RDS (Жирным шрифтом выделены заводские настройки, которые
используются по умолчанию).
Наименование
настройкиПараметры
настроекОписание настроек
Настройки канала
DAB/DABOFF
При слабом сигнале система пе
реключается на другой сервис.
ON
Настройки
диапазона DABBAND IIIСистема настраивается на
радиовещательный диапазон
от 174 до 239 МГц.
LBAND Система настраивается на
радиовещательный диапазон
от 1452 до 1490 МГц.
BOTH Система настраивается на оба
радиовещательных диапазона
Band III и LBand.
Наименование
настройкиПараметры
настроекОписание настроек
Функция
альтернативной
частоты AFAF ONСистема автоматически
настраивается на другую
частоту той же станции при
ухудшении условий приема.
AF OFF Система не настраивается
автоматически на другую
частоту той же станции при
ухудшении условий приема.
Функция
ограничения
приема
региональных
радиостанций
REGREG ON Система не настраивается
автоматически на частоту
местной станции, на которой
транслируется
прослушиваемая программа.
REG OFFСистема автоматически
настраивается на частоту
местной станции, на которой
транслируется
прослушиваемая программа.
Информация
о дорожном
движении TP/S*TPS ON Автоматический поиск
сообщений о дорожном
движении (станции TP).
TP/S OFFСистема не выполняет
автоматический поиск
сообщений о дорожном
движении (станции TP).

5/52 Создание комфортных условий в салоне
5

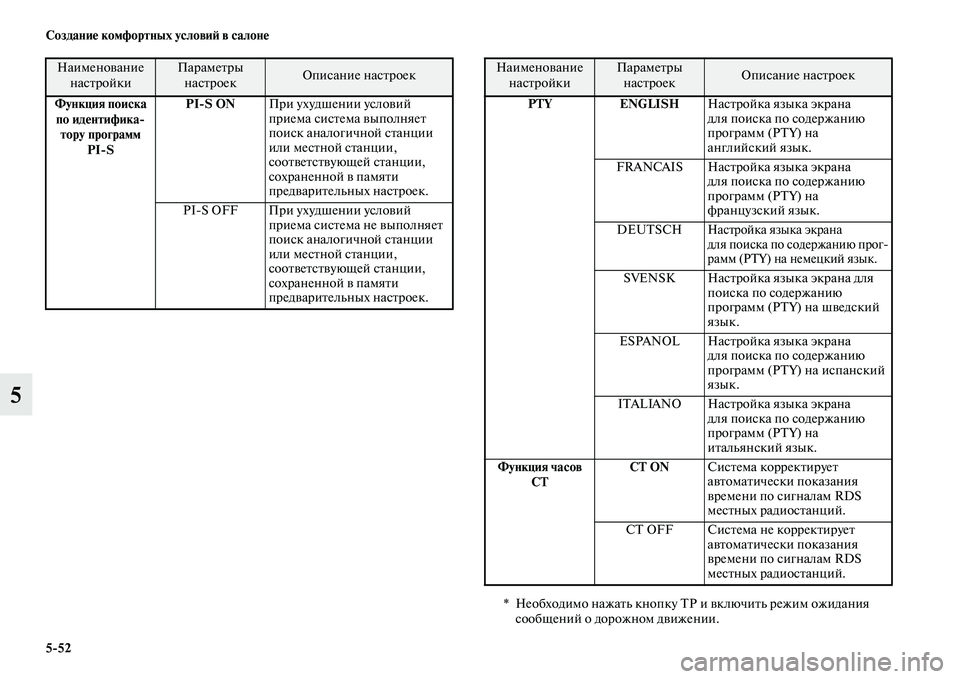

Функция поиска
по идентифика/
тору программ
PI/SPI/S ONПри ухудшении условий
приема система выполняет
поиск аналогичной станции
или местной станции,
соответствующей станции,
сохраненной в памяти
предварительных настроек.
PIS OFF При ухудшении условий
приема система не выполняет
поиск аналогичной станции
или местной станции,
соответствующей станции,
сохраненной в памяти
предварительных настроек.
Наименование
настройкиПараметры
настроекОписание настроек
PTY ENGLISHНастройка языка экрана
для поиска по содержанию
программ (PTY) на
английский язык.
FRANCAIS Настройка языка экрана
для поиска по содержанию
программ (PTY) на
французский язык.
DEUTSCH
Настройка языка экрана
для поиска по содержанию прог
рамм (PTY) на немецкий язык.
SVENSK Настройка языка экрана для
поиска по содержанию
программ (PTY) на шведский
язык.
ESPANOL Настройка языка экрана
для поиска по содержанию
программ (PTY) на испанский
язык.
ITALIANO Настройка языка экрана
для поиска по содержанию
программ (PTY) на
итальянский язык.
Функция часов
CTCT ONСистема корректирует
автоматически показания
времени по сигналам RDS
местных радиостанций.
CT OFF Система не корректирует
автоматически показания
времени по сигналам RDS
местных радиостанций.
* Необходимо нажать кнопку TP и включить режим ожидания
сообщений о дорожном движении.
Наименование
настройкиПараметры
настроекОписание настроек

Создание комфортных условий в салоне
5/53
5

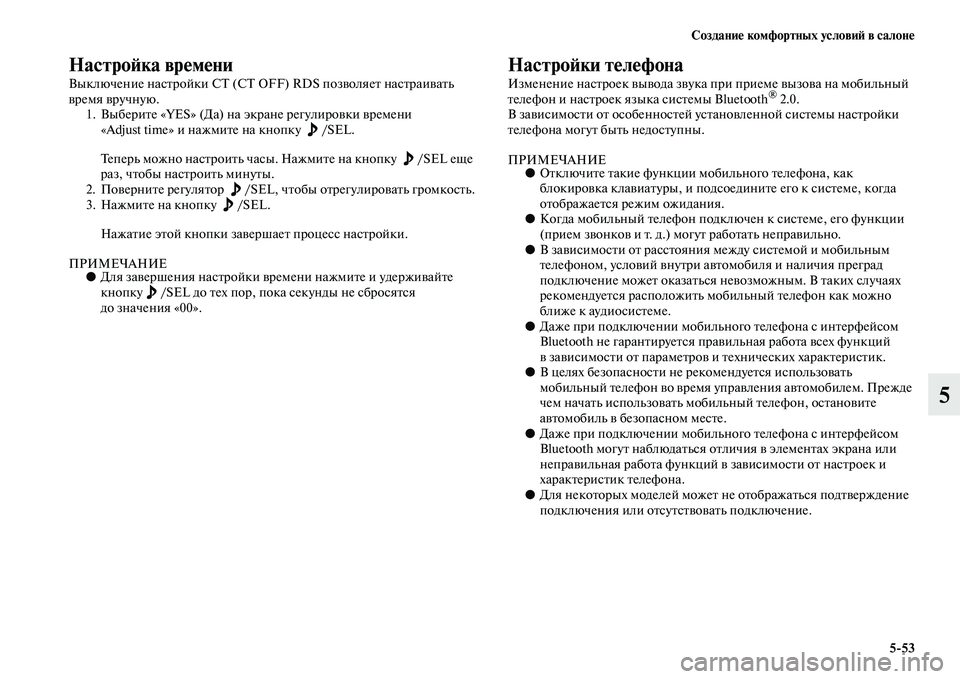

Настройка времени
Выключение настройки СТ (CT OFF) RDS позволяет настраивать
время вручную.
1. Выберите «YES» (Да) на экране регулировки времени
«Adjust time» и нажмите на кнопку /SEL.
Теперь можно настроить часы. Нажмите на кнопку /SEL еще
раз, чтобы настроить минуты.
2. Поверните регулятор /SEL, чтобы отрегулировать громкость.
3. Нажмите на кнопку /SEL.
Нажатие этой кнопки завершает процесс настройки.
ПРИМЕЧАНИЕ●Для завершения настройки времени нажмите и удерживайте
кнопку /SEL до тех пор, пока секунды не сбросятся
до значения «00».
Настройки телефона
Изменение настроек вывода звука при приеме вызова на мобильный
телефон и настроек языка системы Bluetooth® 2.0.
В зависимости от особенностей установленной системы настройки
телефона могут быть недоступны.
ПРИМЕЧАНИЕ●Отключите такие функции мобильного телефона, как
блокировка клавиатуры, и подсоедините его к системе, когда
отображается режим ожидания.
●Когда мобильный телефон подключен к системе, его функции
(прием звонков и т. д.) могут работать неправильно.
●В зависимости от расстояния между системой и мобильным
телефоном, условий внутри автомобиля и наличия преград
подключение может оказаться невозможным. В таких случаях
рекомендуется расположить мобильный телефон как можно
ближе к аудиосистеме.
●Даже при подключении мобильного телефона с интерфейсом
Bluetooth не гарантируется правильная работа всех функций
в зависимости от параметров и технических характеристик.
●В целях безопасности не рекомендуется использовать
мобильный телефон во время управления автомобилем. Прежде
чем начать использовать мобильный телефон, остановите
автомобиль в безопасном месте.
●Даже при подключении мобильного телефона с интерфейсом
Bluetooth могут наблюдаться отличия в элементах экрана или
неправильная работа функций в зависимости от настроек и
характеристик телефона.
●Для некоторых моделей может не отображаться подтверждение
подключения или отсутствовать подключение.

5/54 Создание комфортных условий в салоне
5

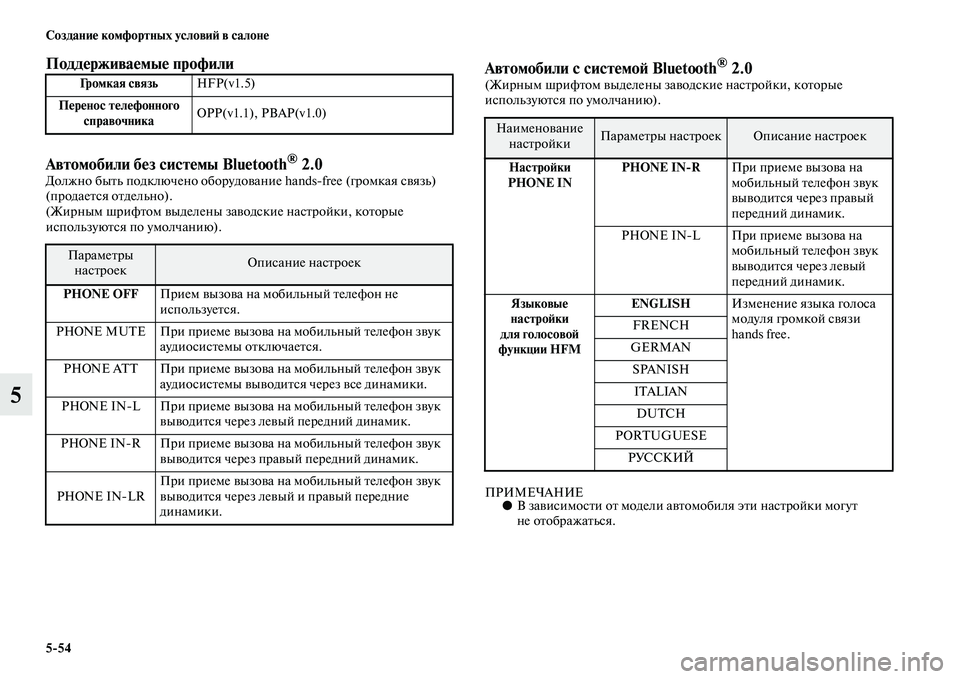

Поддерживаемые профили
Автомобили без системы Bluetooth
® 2.0 Должно быть подключено оборудование handsfree (громкая связь)
(продается отдельно).
(Жирным шрифтом выделены заводские настройки, которые
используются по умолчанию).
Автомобили с системой Bluetooth® 2.0 (Жирным шрифтом выделены заводские настройки, которые
используются по умолчанию).
ПРИМЕЧАНИЕ●В зависимости от модели автомобиля эти настройки могут
не отображаться. Громкая связьHFP(v1.5)
Перенос телефонного
справочникаOPP(v1.1), PBAP(v1.0)
Параметры
настроекОписание настроек
PHONE OFFПрием вызова на мобильный телефон не
используется.
PHONE MUTE При приеме вызова на мобильный телефон звук
аудиосистемы отключается.
PHONE ATT При приеме вызова на мобильный телефон звук
аудиосистемы выводится через все динамики.
PHONE INL При приеме вызова на мобильный телефон звук
выводится через левый передний динамик.
PHONE INR При приеме вызова на мобильный телефон звук
выводится через правый передний динамик.
PHONE INLRПри приеме вызова на мобильный телефон звук
выводится через левый и правый передние
динамики.
Наименование
настройкиПараметры настроекОписание настроек
Настройки
PHONE INPHONE IN/RПри приеме вызова на
мобильный телефон звук
выводится через правый
передний динамик.
PHONE INL При приеме вызова на
мобильный телефон звук
выводится через левый
передний динамик.
Языковые
настройки
для голосовой
функции HFMENGLISHИзменение языка голоса
модуля громкой связи
hands free. FRENCH
GERMAN
SPANISH
ITALIAN
DUTCH
PORTUGUESE
РУССКИЙ
