Создание комфортных условий в салоне
5/55
5

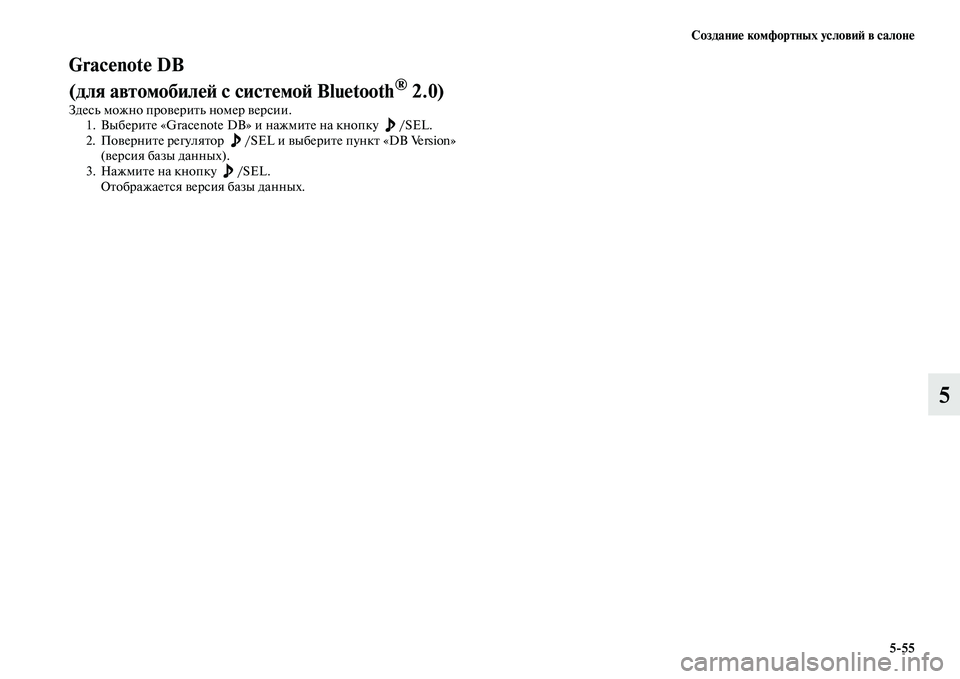

Gracenote DB
(для автомобилей с системой Bluetooth
® 2.0)
Здесь можно проверить номер версии.
1. Выберите «Gracenote DB» и нажмите на кнопку /SEL.
2. Поверните регулятор /SEL и выберите пункт «DB Version»
(версия базы данных).
3. Нажмите на кнопку /SEL.
Отображается версия базы данных.

5/56 Создание комфортных условий в салоне

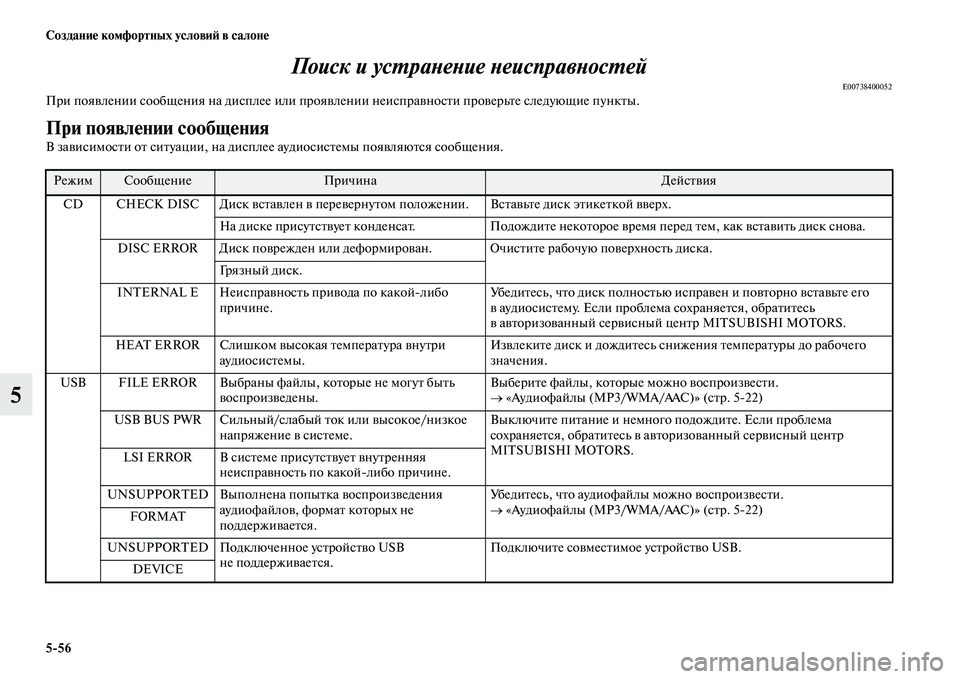

5Поиск и устранение неисправностей
E00738400052При появлении сообщения на дисплее или проявлении неисправности проверьте следующие пункты.
При появлении сообщения
В зависимости от ситуации, на дисплее аудиосистемы появляются сообщения.
РежимСообщениеПричинаДействия
CD CHECK DISC Диск вставлен в перевернутом положении. Вставьте диск этикеткой вверх.
На диске присутствует конденсат. Подождите некоторое время перед тем, как вставить диск снова.
DISC ERROR Диск поврежден или деформирован. Очистите рабочую поверхность диска.
Гр я з н ы й д и с к .
INTERNAL E Неисправность привода по какойлибо
причине.Убедитесь, что диск полностью исправен и повторно вставьте его
в аудиосистему. Если проблема сохраняется, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
HEAT ERROR Слишком высокая температура внутри
аудиосистемы.Извлеките диск и дождитесь снижения температуры до рабочего
значения.
USB FILE ERROR Выбраны файлы, которые не могут быть
воспроизведены.Выберите файлы, которые можно воспроизвести.
→ «Аудиофайлы (MP3/WMA/AAC)» (стр. 522)
USB BUS PWR Сильный/слабый ток или высокое/низкое
напряжение в системе.Выключите питание и немного подождите. Если проблема
сохраняется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
LSI ERROR В системе присутствует внутренняя
неисправность по какойлибо причине.
UNSUPPORTED Выполнена попытка воспроизведения
аудиофайлов, формат которых не
поддерживается.Убедитесь, что аудиофайлы можно воспроизвести.
→ «Аудиофайлы (MP3/WMA/AAC)» (стр. 522)
FORMAT
UNSUPPORTED Подключенное устройство USB
не поддерживается.Подключите совместимое устройство USB.
DEVICE

Создание комфортных условий в салоне
5/57
5

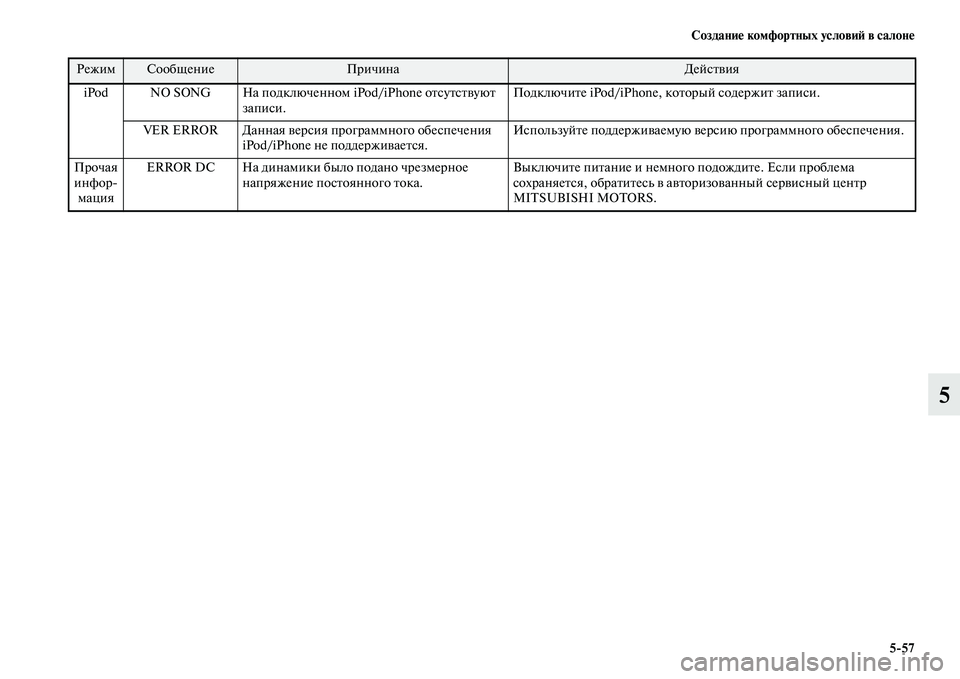

iPod NO SONG На подключенном iPod/iPhone отсутствуют
записи.Подключите iPod/iPhone, который содержит записи.
VER ERROR Данная версия программного обеспечения
iPod/iPhone не поддерживается.Используйте поддерживаемую версию программного обеспечения.
Прочая
инфор
мацияERROR DC На динамики было подано чрезмерное
напряжение постоянного тока.Выключите питание и немного подождите. Если проблема
сохраняется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
РежимСообщениеПричинаДействия

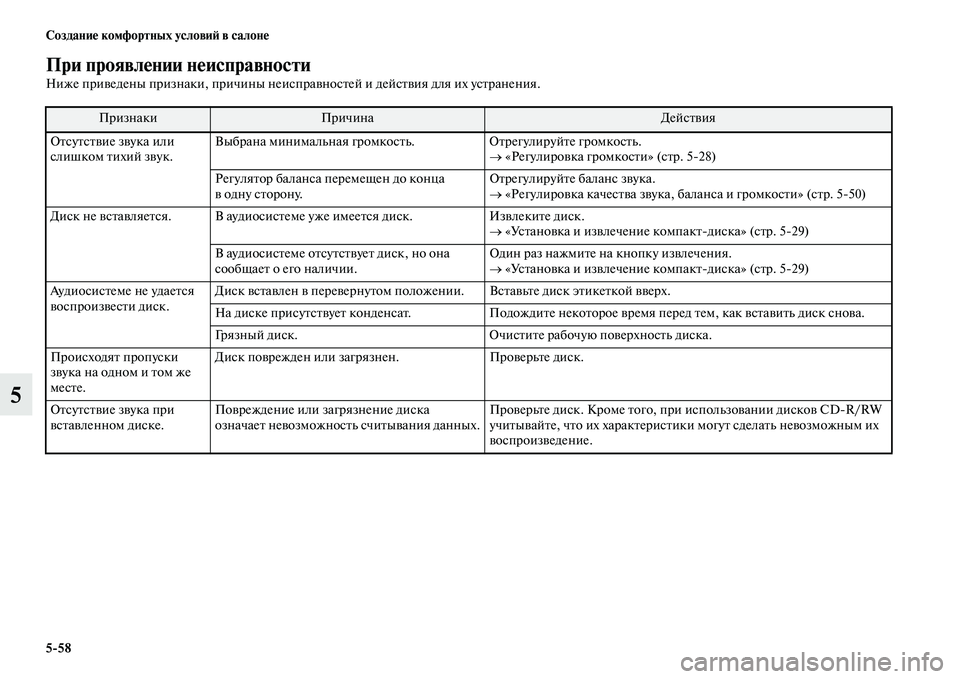

5/58 Создание комфортных условий в салоне
5
При проявлении неисправности
Ниже приведены признаки, причины неисправностей и действия для их устранения.
ПризнакиПричинаДействия
Отсутствие звука или
слишком тихий звук.Выбрана минимальная громкость. Отрегулируйте громкость.
→ «Регулировка громкости» (стр. 528)
Регулятор баланса перемещен до конца
в одну сторону.Отрегулируйте баланс звука.
→ «Регулировка качества звука, баланса и громкости» (стр. 550)
Диск не вставляется. В аудиосистеме уже имеется диск. Извлеките диск.
→ «Установка и извлечение компактдиска» (стр. 529)
В аудиосистеме отсутствует диск, но она
сообщает о его наличии.Один раз нажмите на кнопку извлечения.
→ «Установка и извлечение компактдиска» (стр. 529)
Аудиосистеме не удается
воспроизвести диск.Диск вставлен в перевернутом положении. Вставьте диск этикеткой вверх.
На диске присутствует конденсат. Подождите некоторое время перед тем, как вставить диск снова.
Грязный диск. Очистите рабочую поверхность диска.
Происходят пропуски
звука на одном и том же
месте.Диск поврежден или загрязнен. Проверьте диск.
Отсутствие звука при
вставленном диске.Повреждение или загрязнение диска
означает невозможность считывания данных.Проверьте диск. Кроме того, при использовании дисков CDR/RW
учитывайте, что их характеристики могут сделать невозможным их
воспроизведение.

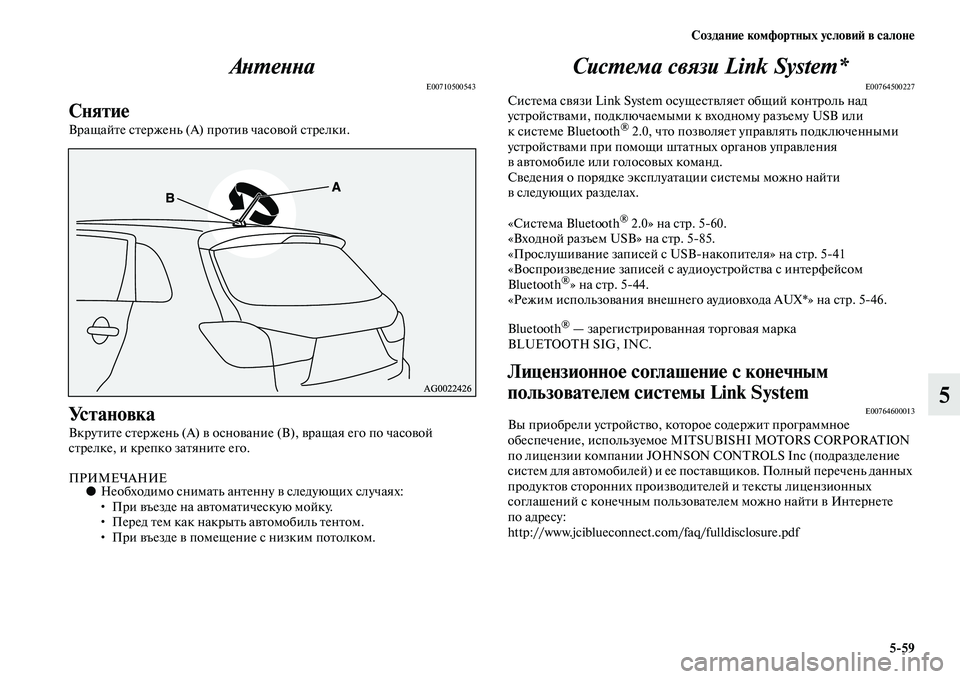

Создание комфортных условий в салоне
5/59
5 Антенна
E00710500543
Снятие
Вращайте стержень (А) против часовой стрелки.
Установка
Вкрутите стержень (А) в основание (В), вращая его по часовой
стрелке, и крепко затяните его.
ПРИМЕЧАНИЕ●Необходимо снимать антенну в следующих случаях:
• При въезде на автоматическую мойку.
• Перед тем как накрыть автомобиль тентом.
• При въезде в помещение с низким потолком.
Система связи Link System*
E00764500227Система связи Link System осуществляет общий контроль над
устройствами, подключаемыми к входному разъему USB или
ксистеме Bluetooth
® 2.0, что позволяет управлять подключенными
устройствами при помощи штатных органов управления
в автомобиле или голосовых команд.
Сведения о порядке эксплуатации системы можно найти
вследующих разделах.
«Система Bluetooth
® 2.0» на стр. 560.
«Входной разъем USB» на стр. 585.
«Прослушивание записей с USBнакопителя» на стр. 541
«Воспроизведение записей с аудиоустройства с интерфейсом
Bluetooth
®» на стр. 544.
«Режим использования внешнего аудиовхода AUX*» на стр. 546.
Bluetooth
® — зарегистрированная торговая марка
BLUETOOTH SIG, INC.
Лицензионное соглашение с конечным
пользователем системы Link System
E00764600013Вы приобрели устройство, которое содержит программное
обеспечение, используемое MITSUBISHI MOTORS CORPORATION
по лицензии компании JOHNSO CONTROLS Inc (подразделение
систем для автомобилей) и ее поставщиков. Полный перечень данных
продуктов сторонних производителей и тексты лицензионных
соглашений с конечным пользователем можно найти в Интернете
по адресу:
http://www.jciblueconnect.com/faq/fulldisclosure.pdf

5/60 Создание комфортных условий в салоне

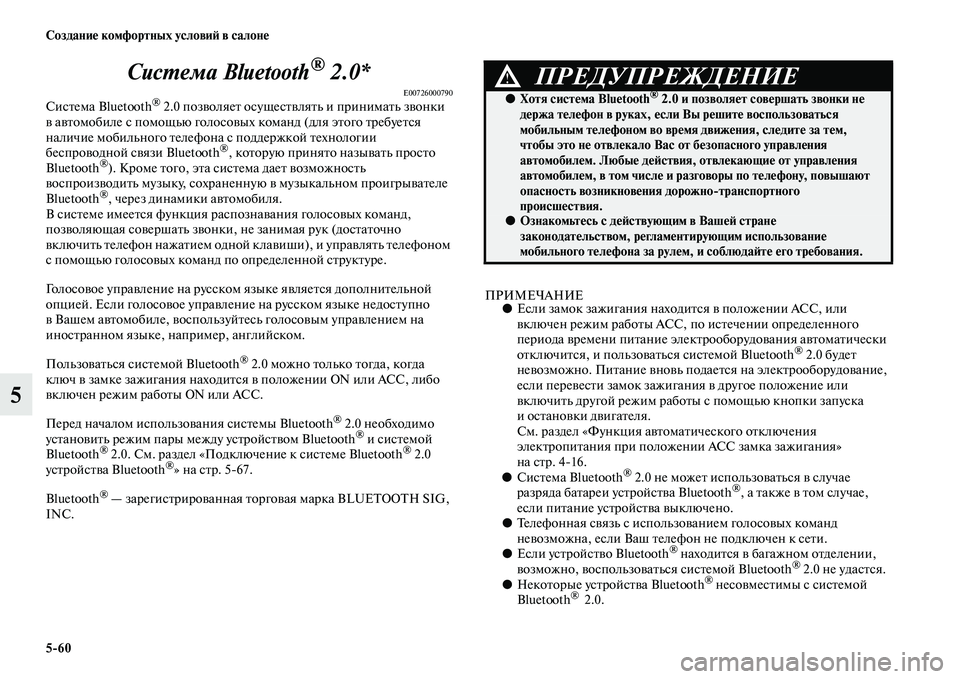

5Система Bluetooth
® 2.0*
E00726000790Система Bluetooth® 2.0 позволяет осуществлять и принимать звонки
в автомобиле с помощью голосовых команд (для этого требуется
наличие мобильного телефона с поддержкой технологии
беспроводной связи Bluetooth
®, которую принято называть просто
Bluetooth®). Кроме того, эта система дает возможность
воспроизводить музыку, сохраненную в музыкальном проигрывателе
Bluetooth
®, через динамики автомобиля.
В системе имеется функция распознавания голосовых команд,
позволяющая совершать звонки, не занимая рук (достаточно
включить телефон нажатием одной клавиши), и управлять телефоном
с помощью голосовых команд по определенной структуре.
Голосовое управление на русском языке является дополнительной
опцией. Если голосовое управление на русском языке недоступно
в Вашем автомобиле, воспользуйтесь голосовым управлением на
иностранном языке, например, английском.
Пользоваться системой Bluetooth
® 2.0 можно только тогда, когда
ключ в замке зажигания находится в положении ON или АСС, либо
включен режим работы ON или ACC.
Перед началом использования системы Bluetooth
® 2.0 необходимо
установить режим пары между устройством Bluetooth® и системой
Bluetooth® 2.0. См. раздел «Подключение к системе Bluetooth® 2.0
устройства Bluetooth®» на стр. 567.
Bluetooth
® — зарегистрированная торговая марка BLUETOOTH SIG,
INC.
ПРИМЕЧАНИЕ●Если замок зажигания находится в положении АСС, или
включен режим работы ACC, по истечении определенного
периода времени питание электрооборудования автоматически
отключится, и пользоваться системой Bluetooth
® 2.0 будет
невозможно. Питание вновь подается на электрооборудование,
если перевести замок зажигания в другое положение или
включить другой режим работы с помощью кнопки запуска
и остановки двигателя.
См. раздел «Функция автоматического отключения
электропитания при положении ACC замка зажигания»
на стр. 416.
●Система Bluetooth
® 2.0 не может использоваться в случае
разряда батареи устройства Bluetooth®, а также в том случае,
если питание устройства выключено.
●Телефонная связь с использованием голосовых команд
невозможна, если Ваш телефон не подключен к сети.
●Если устройство Bluetooth
® находится в багажном отделении,
возможно, воспользоваться системой Bluetooth® 2.0 не удастся.
●Некоторые устройства Bluetooth® несовместимы с системой
Bluetooth® 2.0.
ПРЕДУПРЕЖДЕНИЕ!
●Хотя система Bluetooth® 2.0 и позволяет совершать звонки не
держа телефон в руках, если Вы решите воспользоваться
мобильным телефоном во время движения, следите за тем,
чтобы это не отвлекало Вас от безопасного управления
автомобилем. Любые действия, отвлекающие от управления
автомобилем, в том числе и разговоры по телефону, повышают
опасность возникновения дорожно/транспортного
происшествия.
●Ознакомьтесь с действующим в Вашей стране
законодательством, регламентирующим использование
мобильного телефона за рулем, и соблюдайте его требования.

Создание комфортных условий в салоне
5/61
5

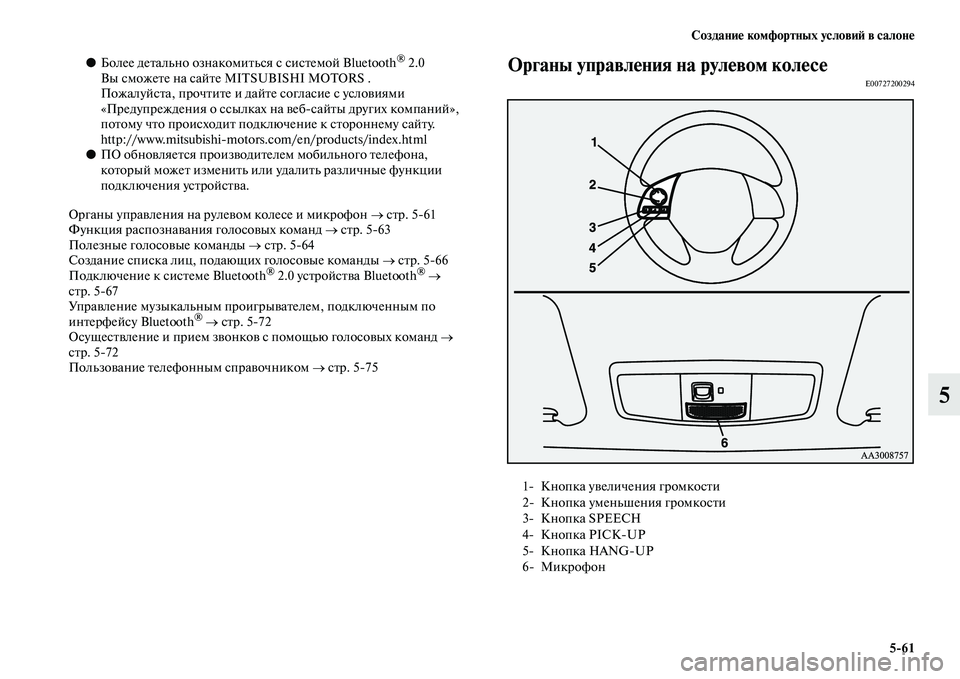

●Более детально ознакомиться с системой Bluetooth® 2.0
Вы сможете на сайте MITSUBISHI MOTORS .
Пожалуйста, прочтите и дайте согласие с условиями
«Предупреждения о ссылках на вебсайты других компаний»,
потому что происходит подключение к стороннему сайту.
http://www.mitsubishimotors.com/en/products/index.html
●ПО обновляется производителем мобильного телефона,
который может изменить или удалить различные функции
подключения устройства.
Органы управления на рулевом колесе и микрофон → стр. 561
Функция распознавания голосовых команд → стр. 563
Полезные голосовые команды → стр. 564
Создание списка лиц, подающих голосовые команды → стр. 566
Подключение к системе Bluetooth
® 2.0 устройства Bluetooth® →
стр. 567
Управление музыкальным проигрывателем, подключенным по
интерфейсу Bluetooth
® → стр. 572
Осуществление и прием звонков с помощью голосовых команд →
стр. 572
Пользование телефонным справочником → стр. 575
Органы управления на рулевом колесеE00727200294
1 Кнопка увеличения громкости
2 Кнопка уменьшения громкости
3 Кнопка SPEECH
4 Кнопка PICKUP
5 Кнопка HANGUP
6 Микрофон

5/62 Создание комфортных условий в салоне
5

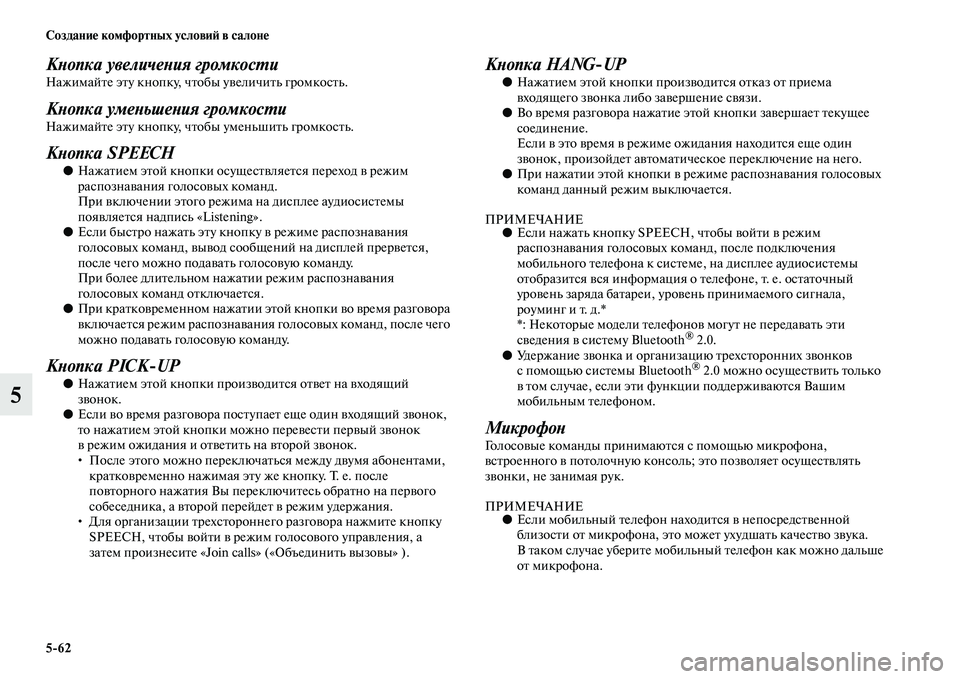

Кнопка увеличения громкостиНажимайте эту кнопку, чтобы увеличить громкость.
Кнопка уменьшения громкости
Нажимайте эту кнопку, чтобы уменьшить громкость.
Кнопка SPEECH
●Нажатием этой кнопки осуществляется переход в режим
распознавания голосовых команд.
При включении этого режима на дисплее аудиосистемы
появляется надпись «Listening».
●Если быстро нажать эту кнопку в режиме распознавания
голосовых команд, вывод сообщений на дисплей прервется,
после чего можно подавать голосовую команду.
При более длительном нажатии режим распознавания
голосовых команд отключается.
●При кратковременном нажатии этой кнопки во время разговора
включается режим распознавания голосовых команд, после чего
можно подавать голосовую команду.
Кнопка PICKUP
●Нажатием этой кнопки производится ответ на входящий
звонок.
●Если во время разговора поступает еще один входящий звонок,
то нажатием этой кнопки можно перевести первый звонок
в режим ожидания и ответить на второй звонок.
• После этого можно переключаться между двумя абонентами,
кратковременно нажимая эту же кнопку. Т. е. после
повторного нажатия Вы переключитесь обратно на первого
собеседника, а второй перейдет в режим удержания.
• Для организации трехстороннего разговора нажмите кнопку
SPEECH, чтобы войти в режим голосового управления, а
затем произнесите «Join calls» («Объединить вызовы» ).
Кнопка HANGUP●Нажатием этой кнопки производится отказ от приема
входящего звонка либо завершение связи.
●Во время разговора нажатие этой кнопки завершает текущее
соединение.
Если в это время в режиме ожидания находится еще один
звонок, произойдет автоматическое переключение на него.
●При нажатии этой кнопки в режиме распознавания голосовых
команд данный режим выключается.
ПРИМЕЧАНИЕ●Если нажать кнопку SPEECH, чтобы войти в режим
распознавания голосовых команд, после подключения
мобильного телефона к системе, на дисплее аудиосистемы
отобразится вся информация о телефоне, т. е. остаточный
уровень заряда батареи, уровень принимаемого сигнала,
роуминг и т. д.*
*: Некоторые модели телефонов могут не передавать эти
сведения в систему Bluetooth
® 2.0.
●Удержание звонка и организацию трехсторонних звонков
с помощью системы Bluetooth
® 2.0 можно осуществить только
в том случае, если эти функции поддерживаются Вашим
мобильным телефоном.
Микрофон
Голосовые команды принимаются с помощью микрофона,
встроенного в потолочную консоль; это позволяет осуществлять
звонки, не занимая рук.
ПРИМЕЧАНИЕ●Если мобильный телефон находится в непосредственной
близости от микрофона, это может ухудшать качество звука.
В таком случае уберите мобильный телефон как можно дальше
от микрофона.

Создание комфортных условий в салоне
5/63
5
Функция распознавания голосовых команд E00727301670Система Bluetooth® 2.0 имеет функцию распознавания голосовых
команд.
Просто произнося голосовые команды, можно выполнять различные
операции, а также совершать и принимать звонки не держа телефон
вруках.
Система Bluetooth
® 2.0 поддерживает распознавание голосовых
команд, подаваемых на английском, французском, испанском,
итальянском, немецком, нидерландском, португальском и русском
языках. Установка по умолчанию — английский или русский язык.
ПРИМЕЧАНИЕ●Если поданная Вами команда не совпадает ни с одной из
запрограммированных команд, либо система Bluetooth® 2.0 не
может распознать ее изза сильного шума или по иной причине,
то система попросит Вас повторить команду до 3 раз.
●Для бесперебойной работы и снижения уровня шума при подаче
голосовых команд закройте окна автомобиля, снизьте скорость
вращения вентилятора и воздержитесь от разговоров
с пассажирами.
●Некоторые голосовые команды имеют альтернативные
варианты.
●В зависимости от выбранного языка некоторые функции могут
быть недоступны.
Выбор языка1. Нажмите кнопку SPEECH.
2. Произнесите «Setup» («Настройка»).
3. Произнесите «Language» («Язык»).
4. Система голосовых инструкций произнесет: «Select a language:
English, French, Spanish, Italian, German, Dutch, Portuguese or
Russian» («Выберите язык: английский, французский,
испанский, итальянский, немецкий, голландский,
португальский или русский»). Назовите нужный язык
(например, «English» («Английский»).
5. Система голосовых инструкций ответит: «English (French,
Spanish, Italian, German, Dutch, Portuguese or Russian) selected. Is
this correct?» («Выбран английский (французский, испанский,
итальянский, немецкий, голландский, португальский или
русский) язык. Это правильно?»). Ответьте «Yes» («Да»).
Чтобы вернуться к пункту 4, ответьте «No» («Нет»).
ПРИМЕЧАНИЕ●Система голосовых инструкций произнесет одно и то же
сообщение дважды: первый раз – на текущем языке, а второй –
на выбранном Вами.
●Если телефонный справочник автомобиля содержит много
записей, смена языка занимает больше времени.
●При смене языка мобильный телефонный справочник,
импортированный в систему Bluetooth
® 2.0, удаляется. Для
пользования телефонным справочником необходимо
импортировать его повторно.
6. После того как система голосовых инструкций ответит: «English
(French, Spanish, Italian, German, Dutch, Portuguese или Russian)
selected» («Английский (французский, испанский, итальянский,
немецкий, голландский, португальский или русский) язык
выбран»), процедура изменения языка завершится, и система
вернется в главное меню.

5/64 Создание комфортных условий в салоне
5
Полезные голосовые командыE00760000019
Функция помощиE00760100010Система Bluetooth® 2.0 имеет функцию помощи.
Если произнести «Help» («Справка») в тот момент, когда система
находится в режиме ожидания команды, в ответ будет выдан перечень
команд, которые можно использовать в данный момент.
Функции выходаE00760200011В системе имеются 2 функции выхода.
Если Вы находитесь в главном меню, то для выхода из системы
Bluetooth
® 2.0 произнесите «Cancel» («Отмена»).
Если Вы находитесь не в главном меню, то при произнесении
команды «Cancel» («Отмена») система переходит в главное меню.
Настройка функции подтвержденияE00760400013Система Bluetooth® 2.0 имеет функцию подтверждения.
Включенная функция подтверждения дает больше возможностей
подтверждения команд при выполнении различных настроек
системы Bluetooth
® 2.0, чем в обычном режиме. Она снижает
вероятность случайного изменения настроек.
Включение и отключение функции подтверждения осуществляется
следующим образом.
1. Нажмите кнопку SPEECH.
2. Произнесите «Setup» («Настройка»).
3. Произнесите «Confirmation prompts» («Подсказки
подтверждения»).
4. Система голосовых инструкций произнесет: «Confirmation
prompts are . Would you like to turn confirmation prompts
» («Функция подтверждения <включена/выключена>.
Хотите изменить текущие настройки?»).
Ответьте «Yes», чтобы изменить текущие настройки, либо «No»,
чтобы сохранить текущие настройки.
5. Система голосовых инструкций произнесет: «Confirmation
prompts are » («Функция подтверждения <включена/
выключена>»), после чего система вернется в главное меню.
