6/4 Действия в сложных ситуациях
6

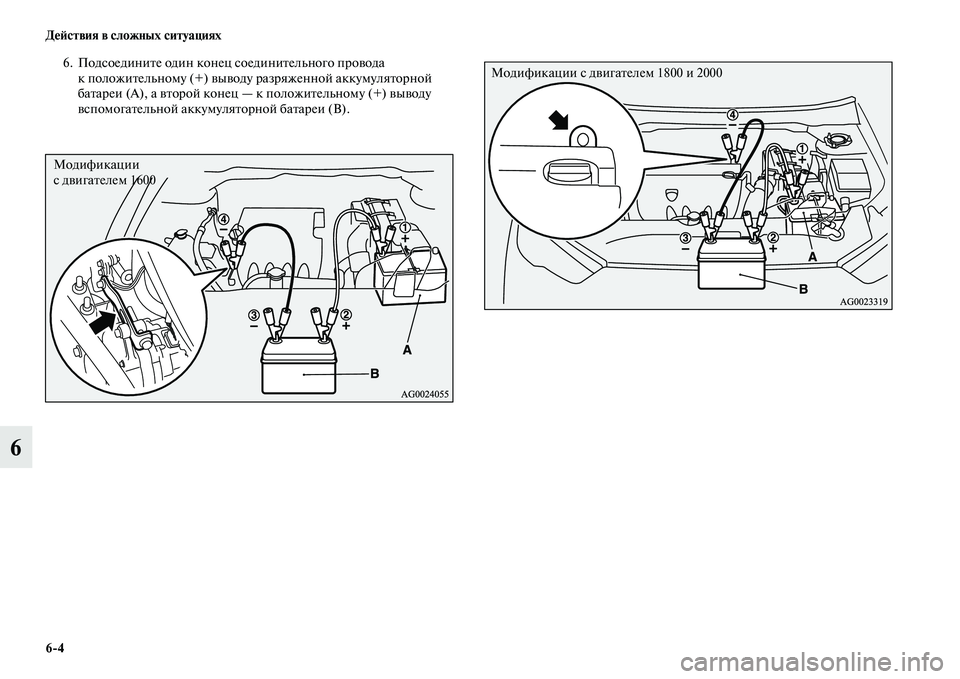

6. Подсоедините один конец соединительного провода
к положительному (+) выводу разряженной аккумуляторной
батареи (А), а второй конец — к положительному (+) выводу
вспомогательной аккумуляторной батареи (В).
Модификации
сдвигателем 1600
Модификации с двигателем 1800 и 2000

Действия в сложных ситуациях
6/5
6

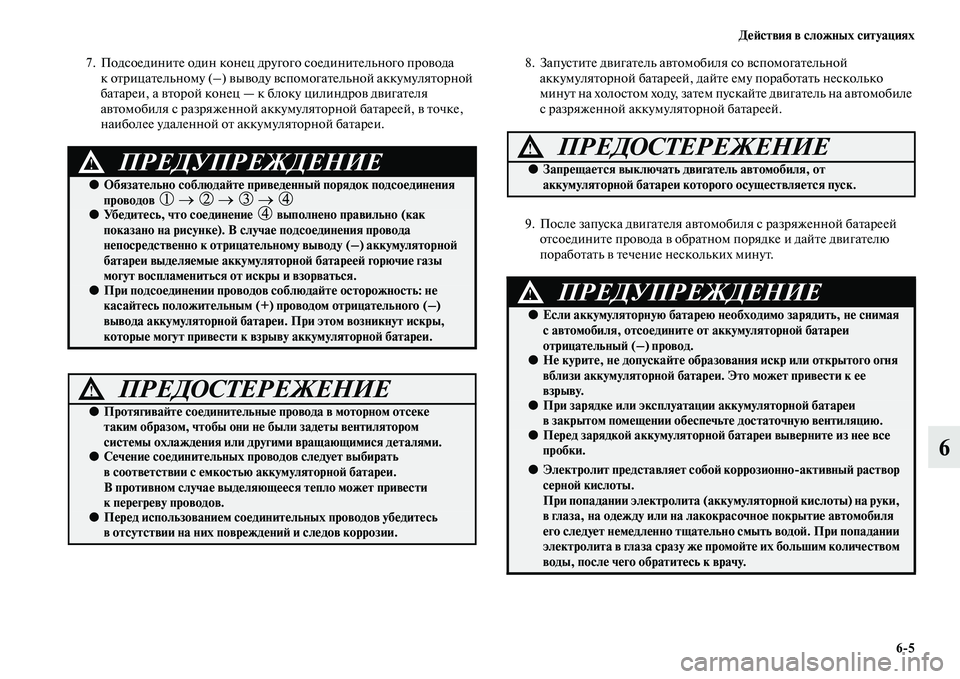

7. Подсоедините один конец другого соединительного провода
к отрицательному (–) выводу вспомогательной аккумуляторной
батареи, а второй конец — к блоку цилиндров двигателя
автомобиля с разряженной аккумуляторной батареей, в точке,
наиболее удаленной от аккумуляторной батареи.8. Запустите двигатель автомобиля со вспомогательной
аккумуляторной батареей, дайте ему поработать несколько
минут на холостом ходу, затем пускайте двигатель на автомобиле
с разряженной аккумуляторной батареей.
9. После запуска двигателя автомобиля с разряженной батареей
отсоедините провода в обратном порядке и дайте двигателю
поработать в течение нескольких минут.
ПРЕДУПРЕЖДЕНИЕ!
●Обязательно соблюдайте приведенный порядок подсоединения
проводов → → → ●Убедитесь, что соединение выполнено правильно (как
показано на рисунке). В случае подсоединения провода
непосредственно к отрицательному выводу (–) аккумуляторной
батареи выделяемые аккумуляторной батареей горючие газы
могут воспламениться от искры и взорваться.
●При подсоединении проводов соблюдайте осторожность: не
касайтесь положительным (+) проводом отрицательного (–)
вывода аккумуляторной батареи. При этом возникнут искры,
которые могут привести к взрыву аккумуляторной батареи.
ПРЕДОСТЕРЕЖЕНИЕ!
●Протягивайте соединительные провода в моторном отсеке
таким образом, чтобы они не были задеты вентилятором
системы охлаждения или другими вращающимися деталями.
●Сечение соединительных проводов следует выбирать
в соответствии с емкостью аккумуляторной батареи.
В противном случае выделяющееся тепло может привести
к перегреву проводов.
●Перед использованием соединительных проводов убедитесь
в отсутствии на них повреждений и следов коррозии.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается выключать двигатель автомобиля, от
аккумуляторной батареи которого осуществляется пуск.
ПРЕДУПРЕЖДЕНИЕ!
●Если аккумуляторную батарею необходимо зарядить, не снимая
с автомобиля, отсоедините от аккумуляторной батареи
отрицательный (–) провод.
●Не курите, не допускайте образования искр или открытого огня
вблизи аккумуляторной батареи. Это может привести к ее
взрыву.
●При зарядке или эксплуатации аккумуляторной батареи
в закрытом помещении обеспечьте достаточную вентиляцию.
●Перед зарядкой аккумуляторной батареи выверните из нее все
пробки.
●Электролит представляет собой коррозионно/активный раствор
серной кислоты.
При попадании электролита (аккумуляторной кислоты) на руки,
в глаза, на одежду или на лакокрасочное покрытие автомобиля
его следует немедленно тщательно смыть водой. При попадании
электролита в глаза сразу же промойте их большим количеством
воды, после чего обратитесь к врачу.

6/6 Действия в сложных ситуациях
6

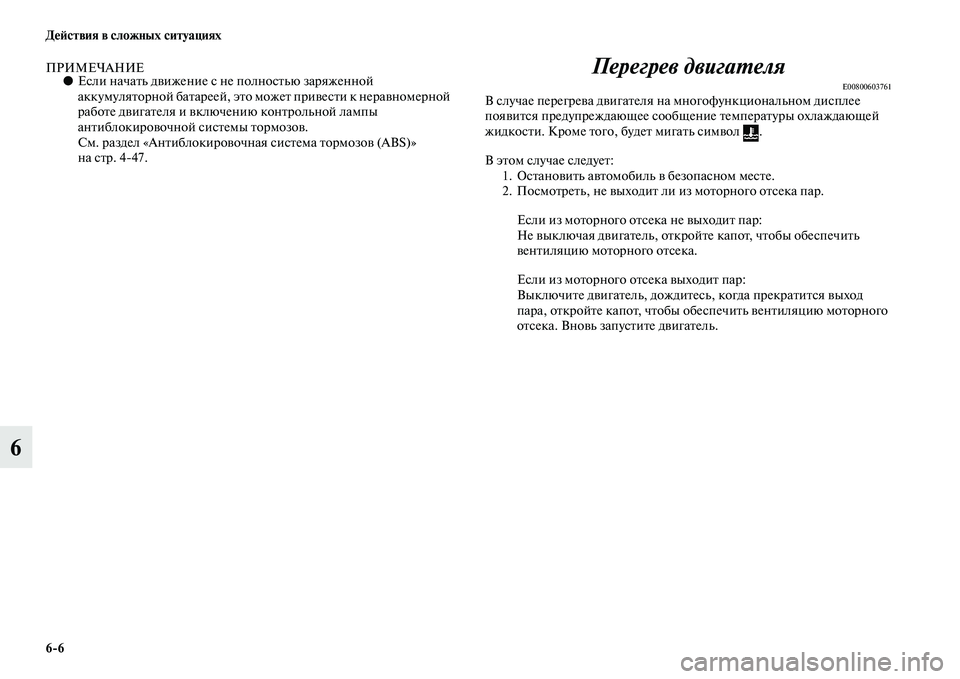

ПРИМЕЧАНИЕ●Если начать движение с не полностью заряженной
аккумуляторной батареей, это может привести к неравномерной
работе двигателя и включению контрольной лампы
антиблокировочной системы тормозов.
См. раздел «Антиблокировочная система тормозов (ABS)»
на стр. 447.Перегрев двигателя
E00800603761В случае перегрева двигателя на многофункциональном дисплее
появится предупреждающее сообщение температуры охлаждающей
жидкости. Кроме того, будет мигать символ .
В этом случае следует:
1. Остановить автомобиль в безопасном месте.
2. Посмотреть, не выходит ли из моторного отсека пар.
Если из моторного отсека не выходит пар:
Не выключая двигатель, откройте капот, чтобы обеспечить
вентиляцию моторного отсека.
Если из моторного отсека выходит пар:
Выключите двигатель, дождитесь, когда прекратится выход
пара, откройте капот, чтобы обеспечить вентиляцию моторного
отсека. Вновь запустите двигатель.

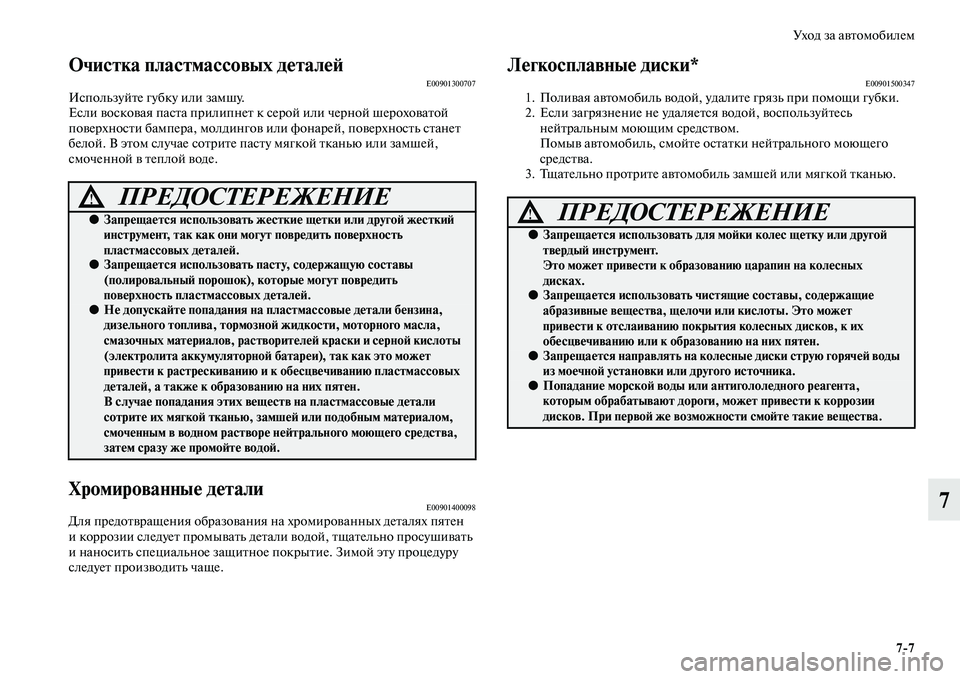

Уход за автомобилем
7/7
7
Очистка пластмассовых деталейE00901300707Используйте губку или замшу.
Если восковая паста прилипнет к серой или черной шероховатой
поверхности бампера, молдингов или фонарей, поверхность станет
белой. В этом случае сотрите пасту мягкой тканью или замшей,
смоченной в теплой воде.
Хромированные деталиE00901400098Для предотвращения образования на хромированных деталях пятен
и коррозии следует промывать детали водой, тщательно просушивать
и наносить специальное защитное покрытие. Зимой эту процедуру
следует производить чаще.
Легкосплавные диски*E009015003471. Поливая автомобиль водой, удалите грязь при помощи губки.
2. Если загрязнение не удаляется водой, воспользуйтесь
нейтральным моющим средством.
Помыв автомобиль, смойте остатки нейтрального моющего
средства.
3. Тщательно протрите автомобиль замшей или мягкой тканью.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается использовать жесткие щетки или другой жесткий
инструмент, так как они могут повредить поверхность
пластмассовых деталей.
●Запрещается использовать пасту, содержащую составы
(полировальный порошок), которые могут повредить
поверхность пластмассовых деталей.
●Не допускайте попадания на пластмассовые детали бензина,
дизельного топлива, тормозной жидкости, моторного масла,
смазочных материалов, растворителей краски и серной кислоты
(электролита аккумуляторной батареи), так как это может
привести к растрескиванию и к обесцвечиванию пластмассовых
деталей, а также к образованию на них пятен.
В случае попадания этих веществ на пластмассовые детали
сотрите их мягкой тканью, замшей или подобным материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается использовать для мойки колес щетку или другой
твердый инструмент.
Это может привести к образованию царапин на колесных
дисках.
●Запрещается использовать чистящие составы, содержащие
абразивные вещества, щелочи или кислоты. Это может
привести к отслаиванию покрытия колесных дисков, к их
обесцвечиванию или к образованию на них пятен.
●Запрещается направлять на колесные диски струю горячей воды
из моечной установки или другого источника.
●Попадание морской воды или антигололедного реагента,
которым обрабатывают дороги, может привести к коррозии
дисков. При первой же возможности смойте такие вещества.

8

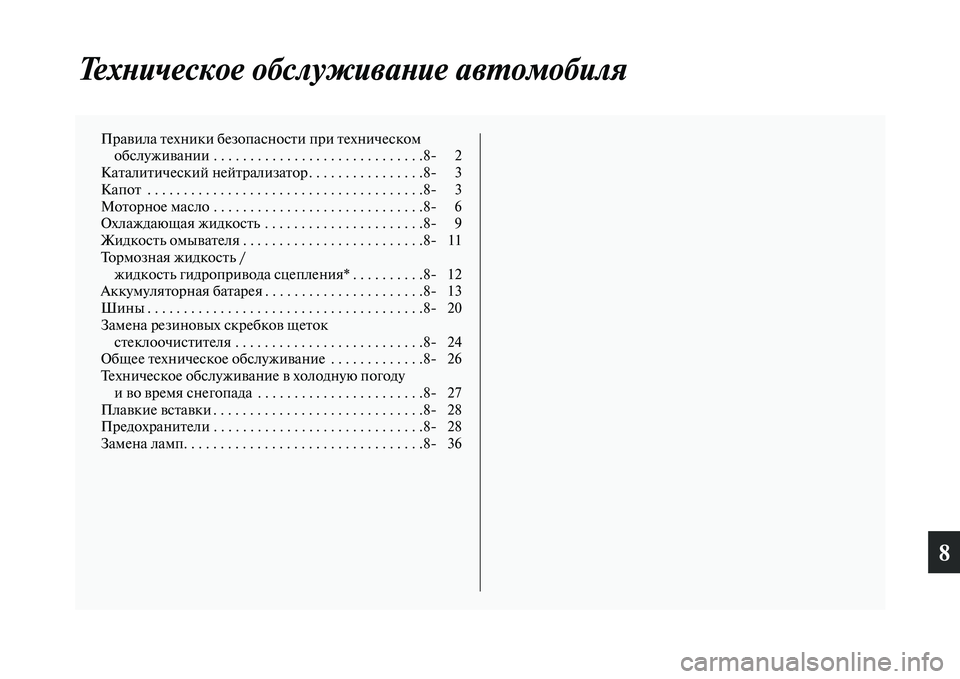

Техническое обслуживание автомобиля
Правила техники безопасности при техническом
обслуживании . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 2
Каталитический нейтрализатор . . . . . . . . . . . . . . . .8 3
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 3
Моторное масло . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 6
Охлаждающая жидкость . . . . . . . . . . . . . . . . . . . . . .8 9
Жидкость омывателя . . . . . . . . . . . . . . . . . . . . . . . . .8 11
Тормозная жидкость /
жидкость гидропривода сцепления* . . . . . . . . . .8 12
Аккумуляторная батарея . . . . . . . . . . . . . . . . . . . . . .8 13
Шины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 20
Замена резиновых скребков щеток
стеклоочистителя . . . . . . . . . . . . . . . . . . . . . . . . . .8 24
Общее техническое обслуживание . . . . . . . . . . . . .8 26
Техническое обслуживание в холодную погоду
и во время снегопада . . . . . . . . . . . . . . . . . . . . . . .8 27
Плавкие вставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 28
Предохранители . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 28
Замена ламп. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 36

8/2 Техническое обслуживание автомобиля
8Правила техники безопасности
при техническом обслуживании
E01000102074Правильно и регулярно проводимое техническое обслуживание
позволяет поддерживать технические характеристики и внешний вид
автомобиля в течение длительного времени.
Некоторые работы по техническому обслуживанию, описанные
в настоящем руководстве, могут быть выполнены владельцем
автомобиля самостоятельно. При выполнении работ следуйте
инструкциям и соблюдайте технику безопасности.
При возникновении сомнений в возможности самостоятельного
выполнения работ по техническому обслуживанию, а также при
возникновении неисправностей или других проблем следует
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS. Периодическое техническое обслуживание и ремонт
(при необходимости) выполняется специалистами авторизованного
сервисного центра MITSUBISHI MOTORS.
A Вентиляторы системы охлаждения
B Этикетка с предостережением
*: передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ!
●Прежде чем приступать к проверке или к другим работам
в моторном отсеке, убедитесь, что двигатель выключен
и достаточно остыл.
●При необходимости проведения работ в моторном отсеке при
работающем двигателе будьте особенно осторожны и следите,
чтобы одежда, волосы и т. п. не были захвачены вентилятором,
приводными ремнями или другими движущимися деталями.
●Вентилятор может включиться автоматически, даже если дви/
гатель в этот момент не работает. Чтобы обеспечить безопас/
ность работы в моторном отсеке, поверните ключ зажигания
в положение LOCK или включите режим работы OFF.
●Запрещается курить, допускать образование искр и работать
с открытым пламенем вблизи топлива или аккумуляторной
батареи. Пары топлива, а также газ, выделяющийся
из аккумуляторной батареи, легко воспламеняются.
●Будьте особенно осторожны при работе вблизи аккумуляторной
батареи. В ней содержится ядовитая и коррозионно/активная
серная кислота.
●Запрещается находиться под автомобилем, поднятым
на домкрате. Устанавливайте под автомобиль стойки.
●Неправильное обращение с деталями и материалами,
используемыми в автомобиле, может быть опасно.
Для получения необходимой информации рекомендуется
обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.

Техническое обслуживание автомобиля
8/13

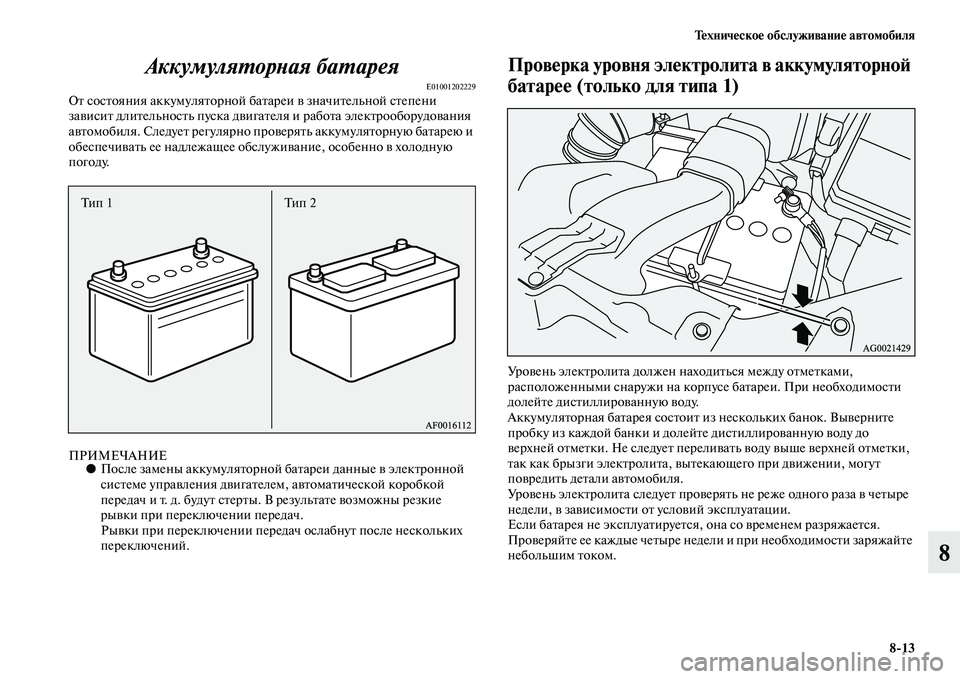

8 Аккумуляторная батарея
E01001202229От состояния аккумуляторной батареи в значительной степени
зависит длительность пуска двигателя и работа электрооборудования
автомобиля. Следует регулярно проверять аккумуляторную батарею и
обеспечивать ее надлежащее обслуживание, особенно в холодную
погоду.
ПРИМЕЧАНИЕ●После замены аккумуляторной батареи данные в электронной
системе управления двигателем, автоматической коробкой
передач и т. д. будут стерты. В результате возможны резкие
рывки при переключении передач.
Рывки при переключении передач ослабнут после нескольких
переключений.
Проверка уровня электролита в аккумуляторной
батарее (только для типа 1)
Уровень электролита должен находиться между отметками,
расположенными снаружи на корпусе батареи. При необходимости
долейте дистиллированную воду.
Аккумуляторная батарея состоит из нескольких банок. Выверните
пробку из каждой банки и долейте дистиллированную воду до
верхней отметки. Не следует переливать воду выше верхней отметки,
так как брызги электролита, вытекающего при движении, могут
повредить детали автомобиля.
Уровень электролита следует проверять не реже одного раза в четыре
недели, в зависимости от условий эксплуатации.
Если батарея не эксплуатируется, она со временем разряжается.
Проверяйте ее каждые четыре недели и при необходимости заряжайте
небольшим током.
Тип 1 Тип 2

Техническое обслуживание автомобиля
8/17
8

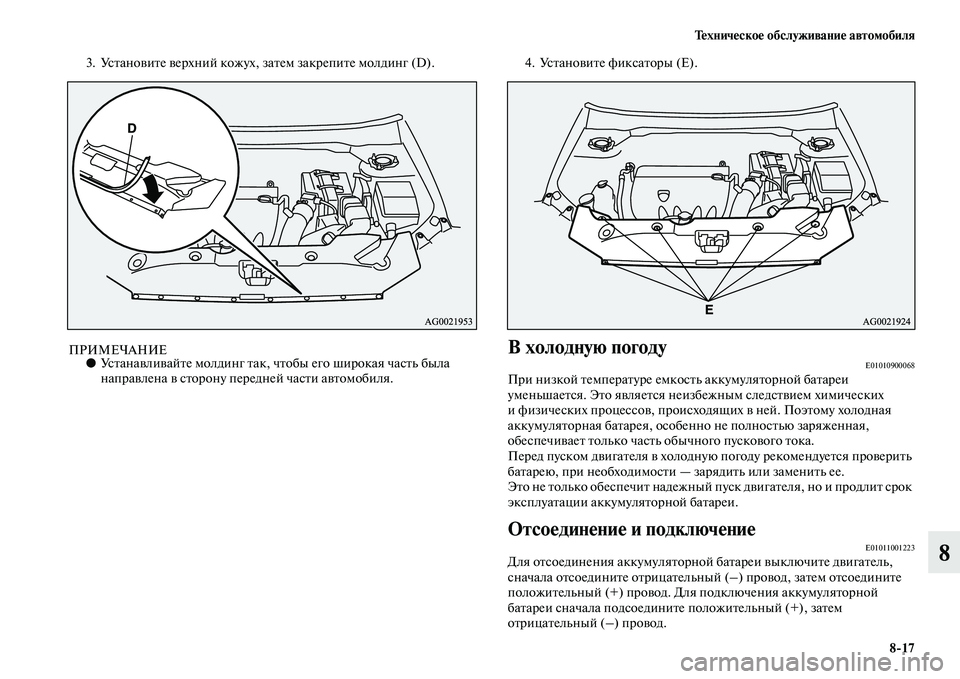

3. Установите верхний кожух, затем закрепите молдинг (D).
ПРИМЕЧАНИЕ●Устанавливайте молдинг так, чтобы его широкая часть была
направлена в сторону передней части автомобиля.4. Установите фиксаторы (Е).В холодную погодуE01010900068При низкой температуре емкость аккумуляторной батареи
уменьшается. Это является неизбежным следствием химических
и физических процессов, происходящих в ней. Поэтому холодная
аккумуляторная батарея, особенно не полностью заряженная,
обеспечивает только часть обычного пускового тока.
Перед пуском двигателя в холодную погоду рекомендуется проверить
батарею, при необходимости — зарядить или заменить ее.
Это не только обеспечит надежный пуск двигателя, но и продлит срок
эксплуатации аккумуляторной батареи.
Отсоединение и подключениеE01011001223Для отсоединения аккумуляторной батареи выключите двигатель,
сначала отсоедините отрицательный (–) провод, затем отсоедините
положительный (+) провод. Для подключения аккумуляторной
батареи сначала подсоедините положительный (+), затем
отрицательный (–) провод.

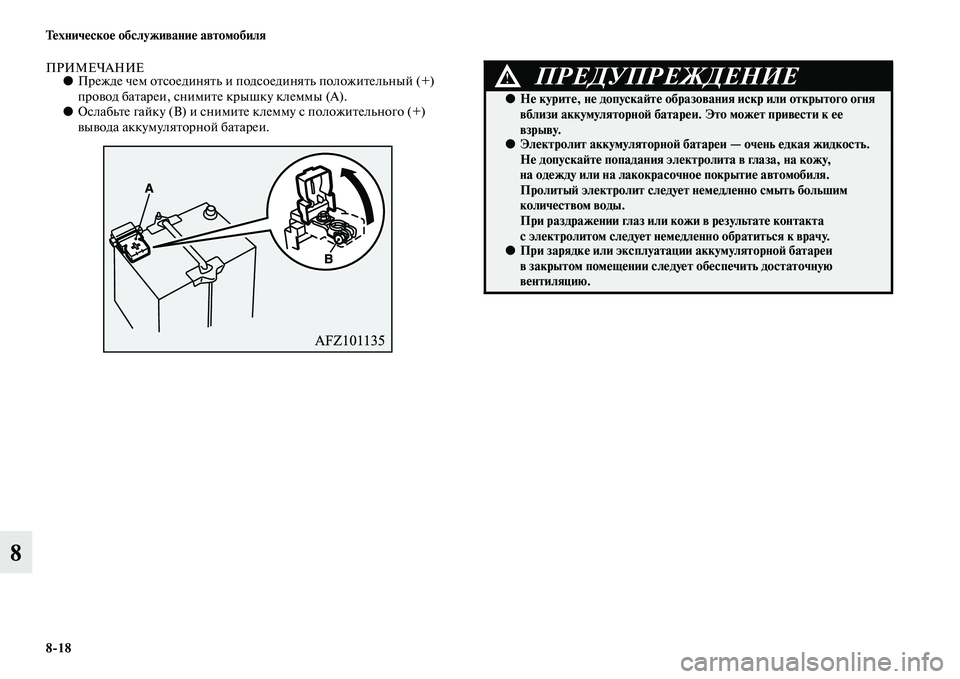

8/18 Техническое обслуживание автомобиля
8
ПРИМЕЧАНИЕ●Прежде чем отсоединять и подсоединять положительный (+)
провод батареи, снимите крышку клеммы (А).
●Ослабьте гайку (В) и снимите клемму с положительного (+)
вывода аккумуляторной батареи.ПРЕДУПРЕЖДЕНИЕ!
●Не курите, не допускайте образования искр или открытого огня
вблизи аккумуляторной батареи. Это может привести к ее
взрыву.
●Электролит аккумуляторной батареи — очень едкая жидкость.
Не допускайте попадания электролита в глаза, на кожу,
на одежду или на лакокрасочное покрытие автомобиля.
Пролитый электролит следует немедленно смыть большим
количеством воды.
При раздражении глаз или кожи в результате контакта
с электролитом следует немедленно обратиться к врачу.
●При зарядке или эксплуатации аккумуляторной батареи
в закрытом помещении следует обеспечить достаточную
вентиляцию.

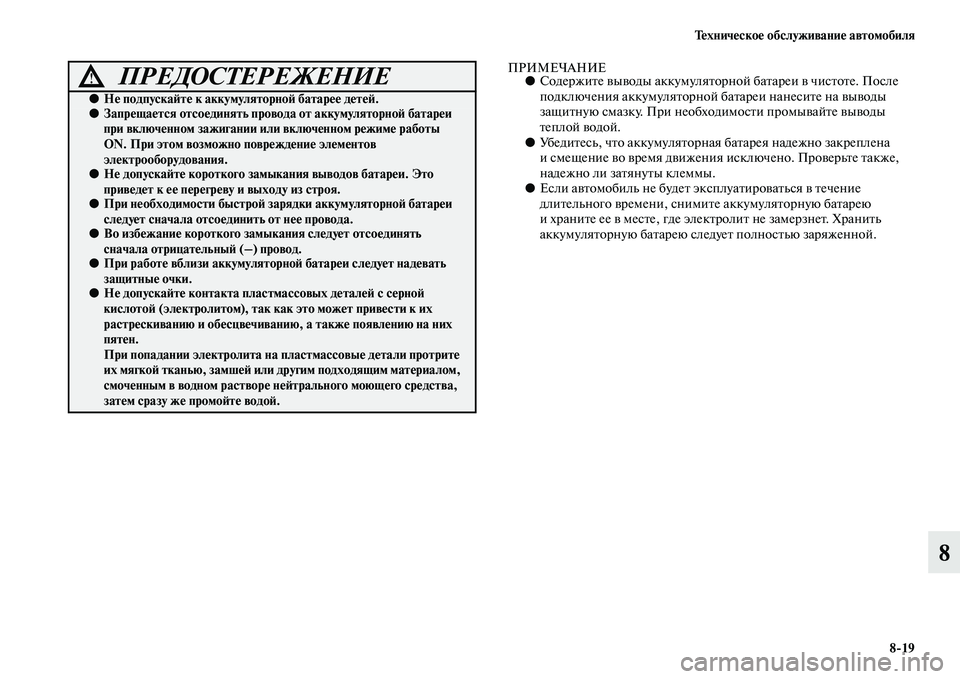

Техническое обслуживание автомобиля
8/19
8
ПРИМЕЧАНИЕ●Содержите выводы аккумуляторной батареи в чистоте. После
подключения аккумуляторной батареи нанесите на выводы
защитную смазку. При необходимости промывайте выводы
теплой водой.
●Убедитесь, что аккумуляторная батарея надежно закреплена
и смещение во время движения исключено. Проверьте также,
надежно ли затянуты клеммы.
●Если автомобиль не будет эксплуатироваться в течение
длительного времени, снимите аккумуляторную батарею
и храните ее в месте, где электролит не замерзнет. Хранить
аккумуляторную батарею следует полностью заряженной.ПРЕДОСТЕРЕЖЕНИЕ!
●Не подпускайте к аккумуляторной батарее детей.●Запрещается отсоединять провода от аккумуляторной батареи
при включенном зажигании или включенном режиме работы
ON. При этом возможно повреждение элементов
электрооборудования.
●Не допускайте короткого замыкания выводов батареи. Это
приведет к ее перегреву и выходу из строя.
●При необходимости быстрой зарядки аккумуляторной батареи
следует сначала отсоединить от нее провода.
●Во избежание короткого замыкания следует отсоединять
сначала отрицательный (–) провод.
●При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
●Не допускайте контакта пластмассовых деталей с серной
кислотой (электролитом), так как это может привести к их
растрескиванию и обесцвечиванию, а также появлению на них
пятен.
При попадании электролита на пластмассовые детали протрите
их мягкой тканью, замшей или другим подходящим материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.
