MITSUBISHI ASX 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно>измерительные приборы

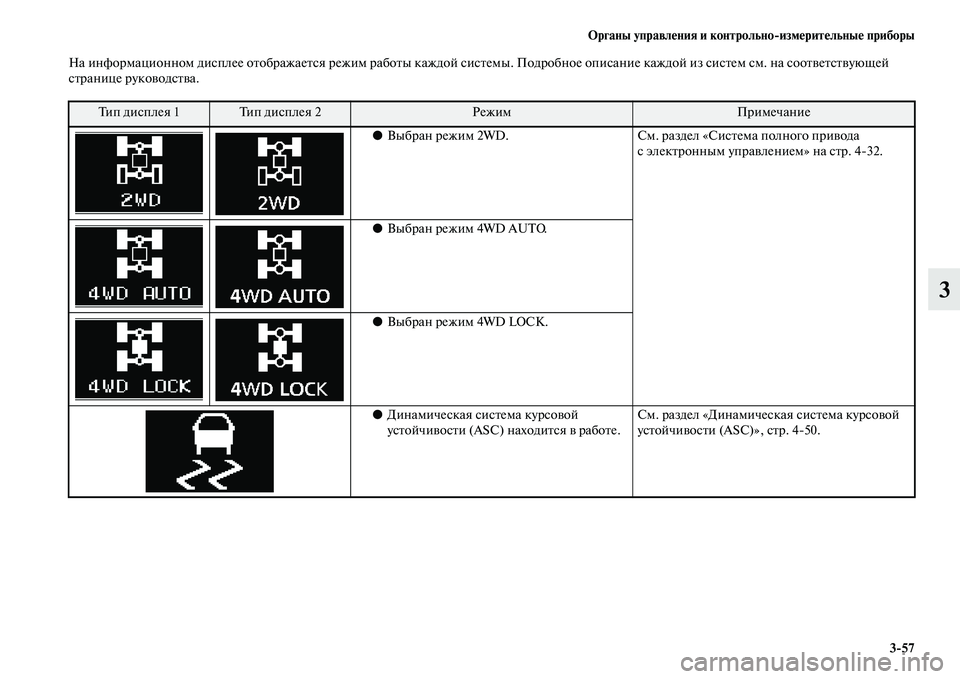

3>57
3
На информационном дисплее отображается режим работы каждой системы. Подробное описание каждой из систем см. на соответствующей
странице руководства.
Ти п д и с п л е я 1Тип дисплея 2РежимПримечание
●Выбран режим 2WD. См. раздел «Система полного привода
с электронным управлением» на стр. 432.
●Выбран режим 4WD AUTO.
●Выбран режим 4WD LOCK.
●Динамическая система курсовой
устойчивости (ASC) находится в работе.См. раздел «Динамическая система курсовой
устойчивости (ASC)», стр. 450.

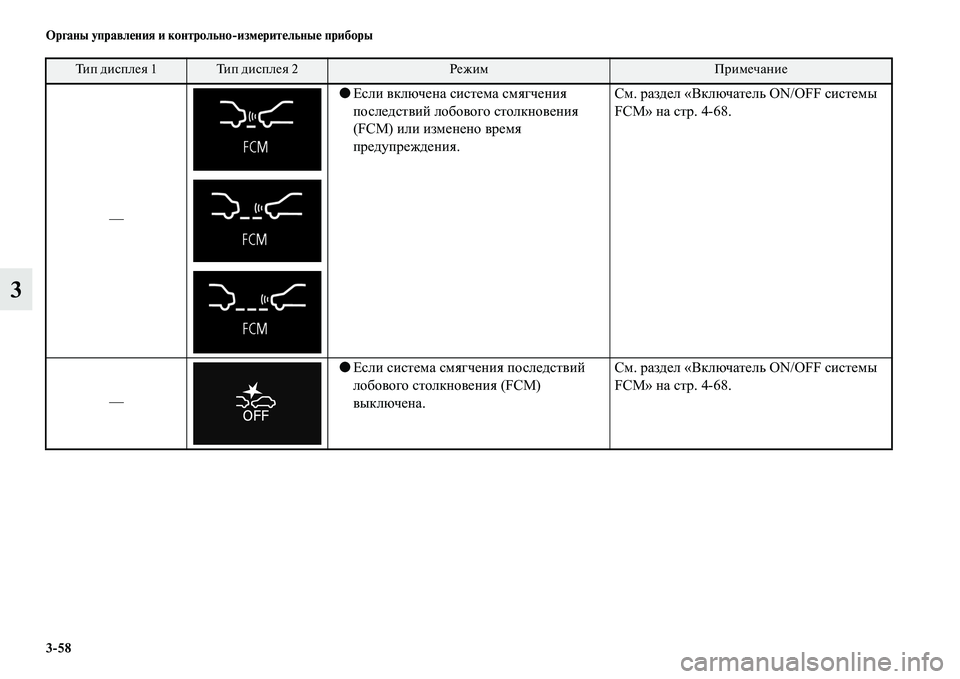

3>58 Органы управления и контрольно>измерительные приборы
3
—●Если включена система смягчения
последствий лобового столкновения
(FCM) или изменено время
предупреждения.См. раздел «Включатель ON/OFF системы
FCM» на стр. 4-68.
—●Если система смягчения последствий
лобового столкновения (FCM)
выключена.См. раздел «Включатель ON/OFF системы
FCM» на стр. 4-68.
Ти п д и с п л е я 1Ти п д и с п л е я 2РежимПримечание

Органы управления и контрольно>измерительные приборы

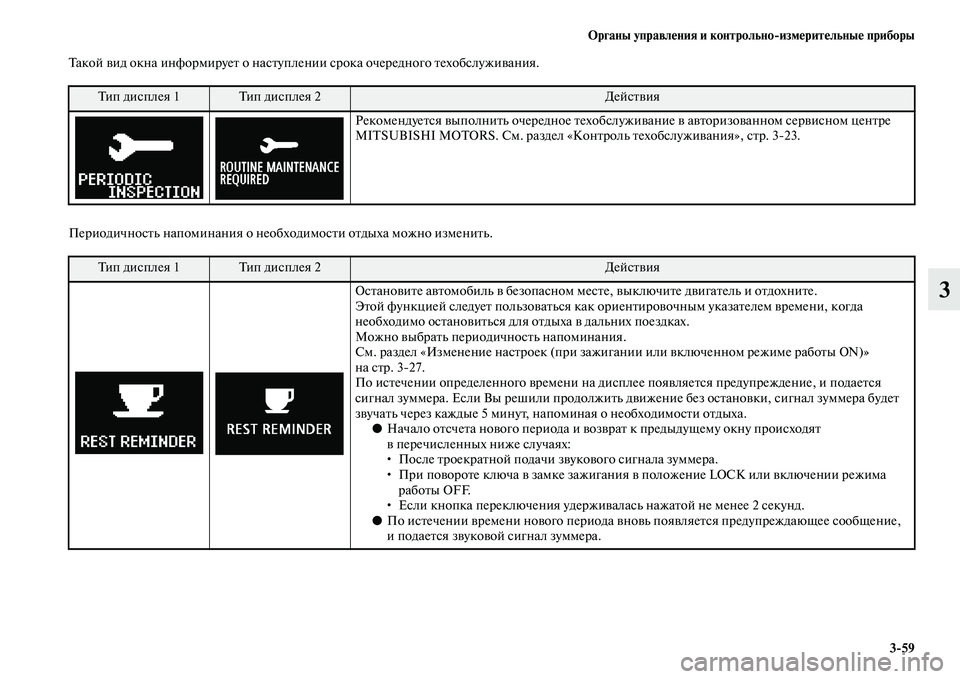

3>59
3
Такой вид окна информирует о наступлении срока очередного техобслуживания.
Периодичность напоминания о необходимости отдыха можно изменить.
Тип дисплея 1Тип дисплея 2Действия
Рекомендуется выполнить очередное техобслуживание в авторизованном сервисном центре
MITSUBISHI MOTORS. См. раздел «Контроль техобслуживания», стр. 323.
Тип дисплея 1Тип дисплея 2Действия
Остановите автомобиль в безопасном месте, выключите двигатель и отдохните.
Этой функцией следует пользоваться как ориентировочным указателем времени, когда
необходимо остановиться для отдыха в дальних поездках.
Можно выбрать периодичность напоминания.
См. раздел «Изменение настроек (при зажигании или включенном режиме работы ON)»
на стр. 327.
По истечении определенного времени на дисплее появляется предупреждение, и подается
сигнал зуммера. Если Вы решили продолжить движение без остановки, сигнал зуммера будет
звучать через каждые 5 минут, напоминая о необходимости отдыха.
●Начало отсчета нового периода и возврат к предыдущему окну происходят
в перечисленных ниже случаях:
• После троекратной подачи звукового сигнала зуммера.
• При повороте ключа в замке зажигания в положение LOCK или включении режима
работы OFF.
• Если кнопка переключения удерживалась нажатой не менее 2 секунд.
●По истечении времени нового периода вновь появляется предупреждающее сообщение,
и подается звуковой сигнал зуммера.

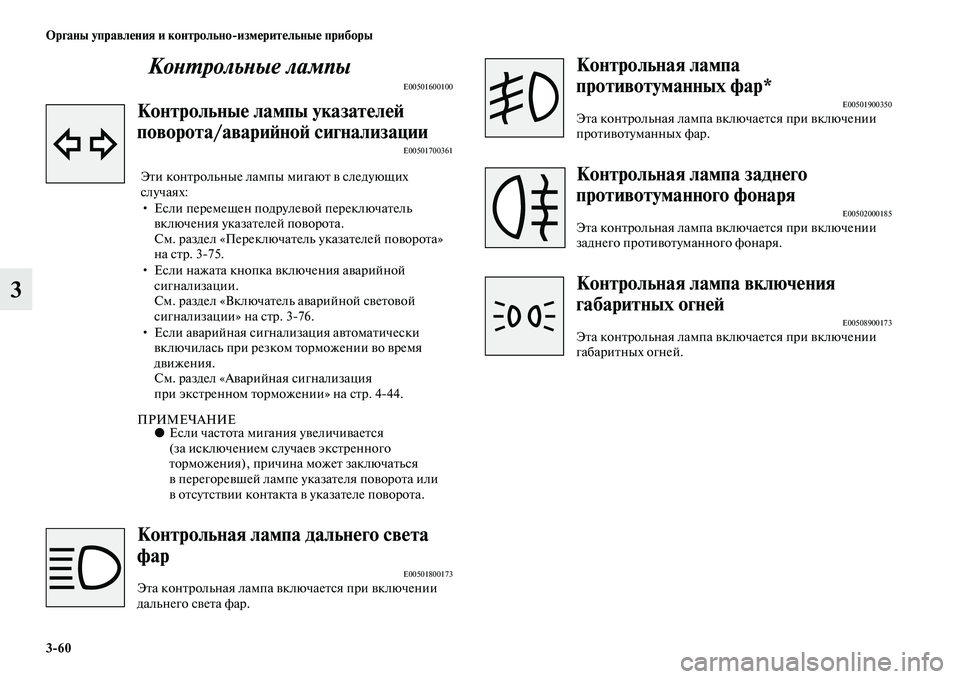

3>60 Органы управления и контрольно>измерительные приборы
3Контрольные лампы
E00501600100
Контрольные лампы указателей
поворота/аварийной сигнализации
E00501700361
ПРИМЕЧАНИЕ●Если частота мигания увеличивается
(за исключением случаев экстренного
торможения), причина может заключаться
в перегоревшей лампе указателя поворота или
в отсутствии контакта в указателе поворота.
Контрольная лампа дальнего света
фар
E00501800173Эта контрольная лампа включается при включении
дальнего света фар.
Контрольная лампа
противотуманных фар*
E00501900350Эта контрольная лампа включается при включении
противотуманных фар.
Контрольная лампа заднего
противотуманного фонаря
E00502000185Эта контрольная лампа включается при включении
заднего противотуманного фонаря.
Контрольная лампа включения
габаритных огней
E00508900173Эта контрольная лампа включается при включении
габаритных огней. Эти контрольные лампы мигают в следующих
случаях:
• Если перемещен подрулевой переключатель
включения указателей поворота.
См. раздел «Переключатель указателей поворота»
на стр. 375.
• Если нажата кнопка включения аварийной
сигнализации.
См. раздел «Включатель аварийной световой
сигнализации» на стр. 376.
• Если аварийная сигнализация автоматически
включилась при резком торможении во время
движения.
См. раздел «Аварийная сигнализация
при экстренном торможении» на стр. 444.

Органы управления и контрольно>измерительные приборы

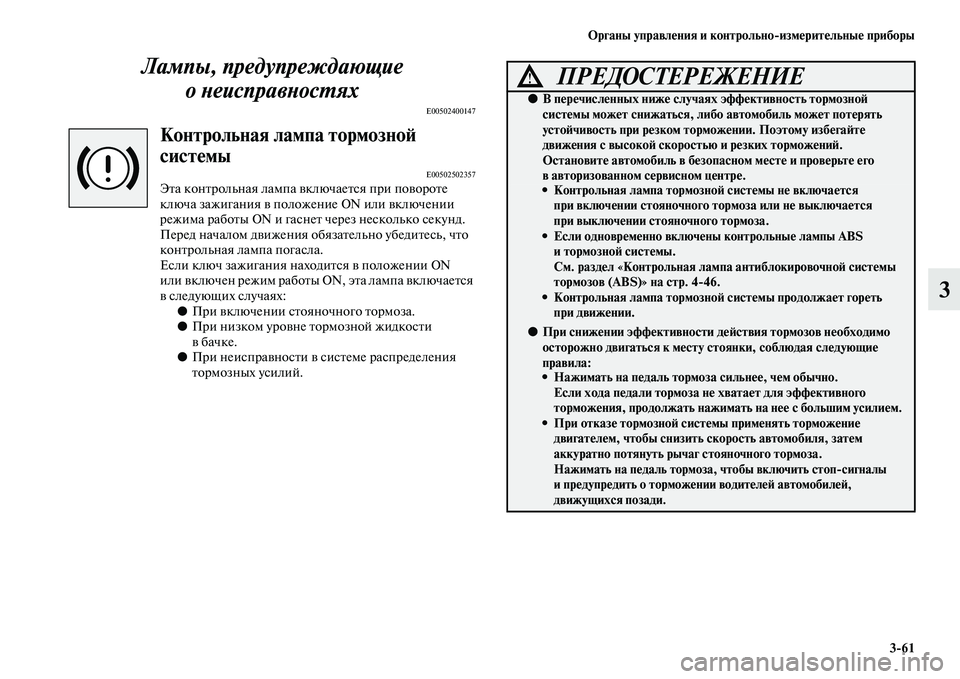

3>61
3 Лампы, предупреждающие
онеисправностях
E00502400147
Контрольная лампа тормозной
системы
E00502502357Эта контрольная лампа включается при повороте
ключа зажигания в положение ON или включении
режима работы ON и гаснет через несколько секунд.
Перед началом движения обязательно убедитесь, что
контрольная лампа погасла.
Если ключ зажигания находится в положении ON
или включен режим работы ON, эта лампа включается
вследующих случаях:
●При включении стояночного тормоза.
●При низком уровне тормозной жидкости
вбачке.
●При неисправности в системе распределения
тормозных усилий.
ПРЕДОСТЕРЕЖЕНИЕ!
●В перечисленных ниже случаях эффективность тормозной
системы может снижаться, либо автомобиль может потерять
устойчивость при резком торможении. Поэтому избегайте
движения с высокой скоростью и резких торможений.
Остановите автомобиль в безопасном месте и проверьте его
в авторизованном сервисном центре.
• Контрольная лампа тормозной системы не включается
при включении стояночного тормоза или не выключается
при выключении стояночного тормоза.
• Если одновременно включены контрольные лампы ABS
и тормозной системы.
См. раздел «Контрольная лампа антиблокировочной системы
тормозов (ABS)» на стр. 4>46.
• Контрольная лампа тормозной системы продолжает гореть
при движении.
●При снижении эффективности действия тормозов необходимо
осторожно двигаться к месту стоянки, соблюдая следующие
правила:
• Нажимать на педаль тормоза сильнее, чем обычно.
Если хода педали тормоза не хватает для эффективного
торможения, продолжать нажимать на нее с большим усилием.
• При отказе тормозной системы применять торможение
двигателем, чтобы снизить скорость автомобиля, затем
аккуратно потянуть рычаг стояночного тормоза.
Нажимать на педаль тормоза, чтобы включить стоп>сигналы
и предупредить о торможении водителей автомобилей,
движущихся позади.

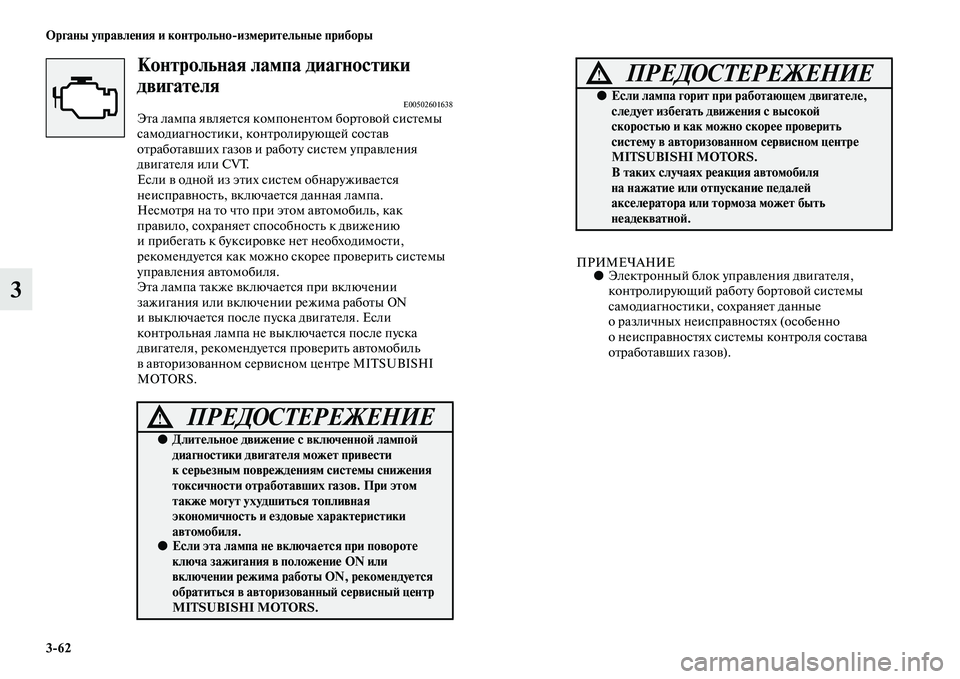

3>62 Органы управления и контрольно>измерительные приборы
3
Контрольная лампа диагностики
двигателя
E00502601638Эта лампа является компонентом бортовой системы
самодиагностики, контролирующей состав
отработавших газов и работу систем управления
двигателя или CVT.
Если в одной из этих систем обнаруживается
неисправность, включается данная лампа.
Несмотря на то что при этом автомобиль, как
правило, сохраняет способность к движению
и прибегать к буксировке нет необходимости,
рекомендуется как можно скорее проверить системы
управления автомобиля.
Эта лампа также включается при включении
зажигания или включении режима работы ON
и выключается после пуска двигателя. Если
контрольная лампа не выключается после пуска
двигателя, рекомендуется проверить автомобиль
в авторизованном сервисном центре MITSUBISHI
MOTORS.
ПРИМЕЧАНИЕ●Электронный блок управления двигателя,
контролирующий работу бортовой системы
самодиагностики, сохраняет данные
о различных неисправностях (особенно
о неисправностях системы контроля состава
отработавших газов).
ПРЕДОСТЕРЕЖЕНИЕ!
●Длительное движение с включенной лампой
диагностики двигателя может привести
к серьезным повреждениям системы снижения
токсичности отработавших газов. При этом
также могут ухудшиться топливная
экономичность и ездовые характеристики
автомобиля.
●Если эта лампа не включается при повороте
ключа зажигания в положение ON или
включении режима работы ON, рекомендуется
обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Если лампа горит при работающем двигателе,
следует избегать движения с высокой
скоростью и как можно скорее проверить
систему в авторизованном сервисном центре
MITSUBISHI MOTORS.
В таких случаях реакция автомобиля
на нажатие или отпускание педалей
акселератора или тормоза может быть
неадекватной.
ПРЕДОСТЕРЕЖЕНИЕ!

Органы управления и контрольно>измерительные приборы

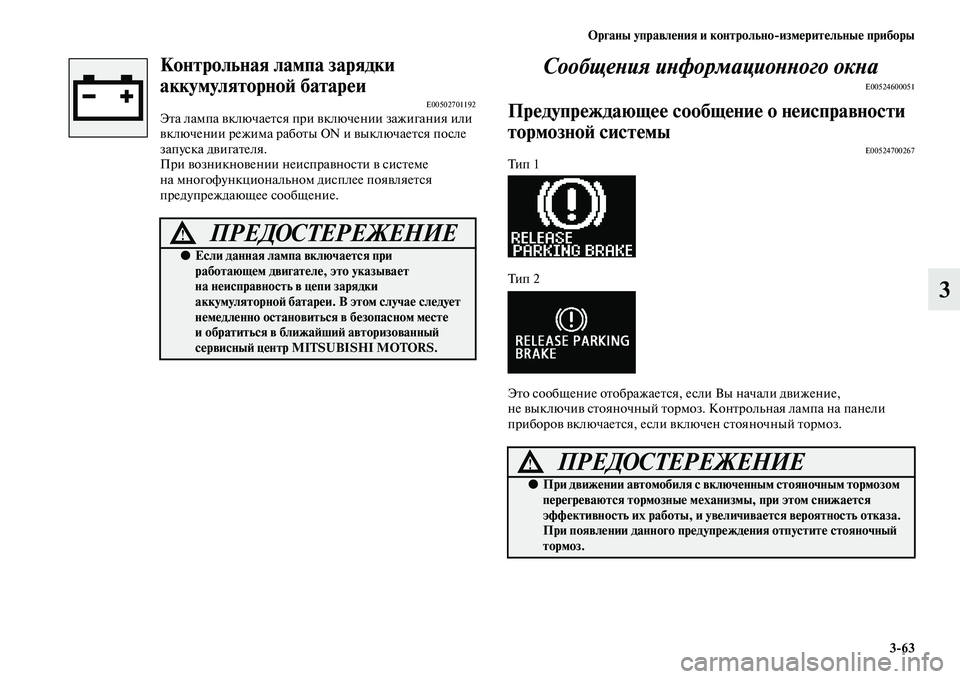

3>63
3
Контрольная лампа зарядки
аккумуляторной батареи
E00502701192Эта лампа включается при включении зажигания или
включении режима работы ON и выключается после
запуска двигателя.
При возникновении неисправности в системе
на многофункциональном дисплее появляется
предупреждающее сообщение.
Сообщения информационного окна
E00524600051
Предупреждающее сообщение о неисправности
тормозной системы
E00524700267Ти п 1
Ти п 2
Это сообщение отображается, если Вы начали движение,
не выключив стояночный тормоз. Контрольная лампа на панели
приборов включается, если включен стояночный тормоз.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если данная лампа включается при
работающем двигателе, это указывает
на неисправность в цепи зарядки
аккумуляторной батареи. В этом случае следует
немедленно остановиться в безопасном месте
и обратиться в ближайший авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●При движении автомобиля с включенным стояночным тормозом
перегреваются тормозные механизмы, при этом снижается
эффективность их работы, и увеличивается вероятность отказа.
При появлении данного предупреждения отпустите стояночный
тормоз.

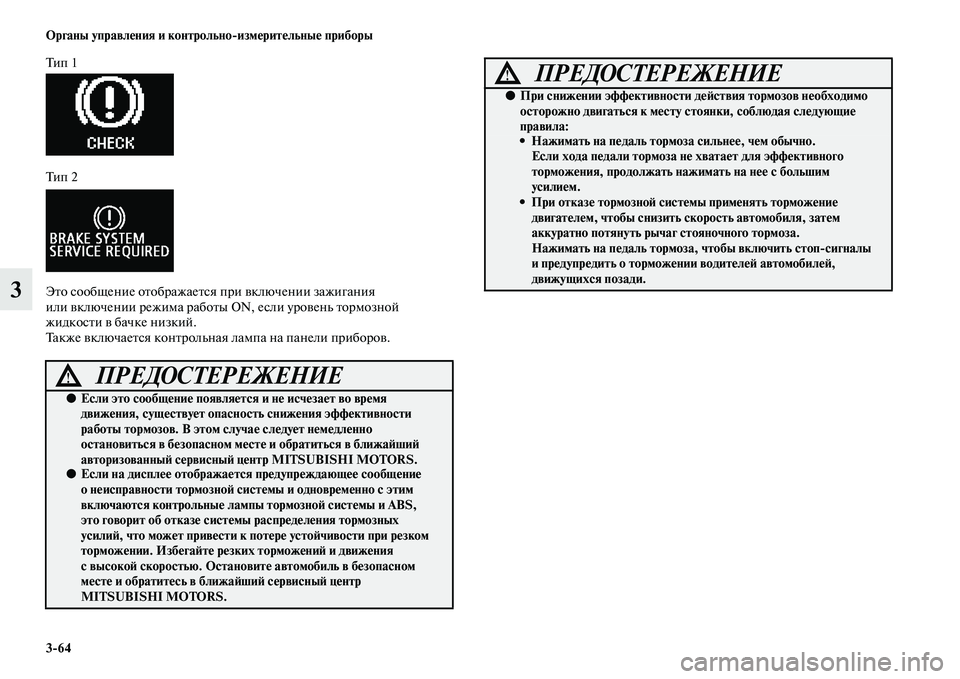

3>64 Органы управления и контрольно>измерительные приборы
3
Ти п 1
Ти п 2
Это сообщение отображается при включении зажигания
или включении режима работы ON, если уровень тормозной
жидкости в бачке низкий.
Также включается контрольная лампа на панели приборов.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если это сообщение появляется и не исчезает во время
движения, существует опасность снижения эффективности
работы тормозов. В этом случае следует немедленно
остановиться в безопасном месте и обратиться в ближайший
авторизованный сервисный центр MITSUBISHI MOTORS.
●Если на дисплее отображается предупреждающее сообщение
о неисправности тормозной системы и одновременно с этим
включаются контрольные лампы тормозной системы и ABS,
это говорит об отказе системы распределения тормозных
усилий, что может привести к потере устойчивости при резком
торможении. Избегайте резких торможений и движения
с высокой скоростью. Остановите автомобиль в безопасном
месте и обратитесь в ближайший сервисный центр
MITSUBISHI MOTORS.
●При снижении эффективности действия тормозов необходимо
осторожно двигаться к месту стоянки, соблюдая следующие
правила:
•Нажимать на педаль тормоза сильнее, чем обычно.
Если хода педали тормоза не хватает для эффективного
торможения, продолжать нажимать на нее с большим
усилием.
• При отказе тормозной системы применять торможение
двигателем, чтобы снизить скорость автомобиля, затем
аккуратно потянуть рычаг стояночного тормоза.
Нажимать на педаль тормоза, чтобы включить стоп>сигналы
и предупредить о торможении водителей автомобилей,
движущихся позади.
ПРЕДОСТЕРЕЖЕНИЕ!

Органы управления и контрольно>измерительные приборы

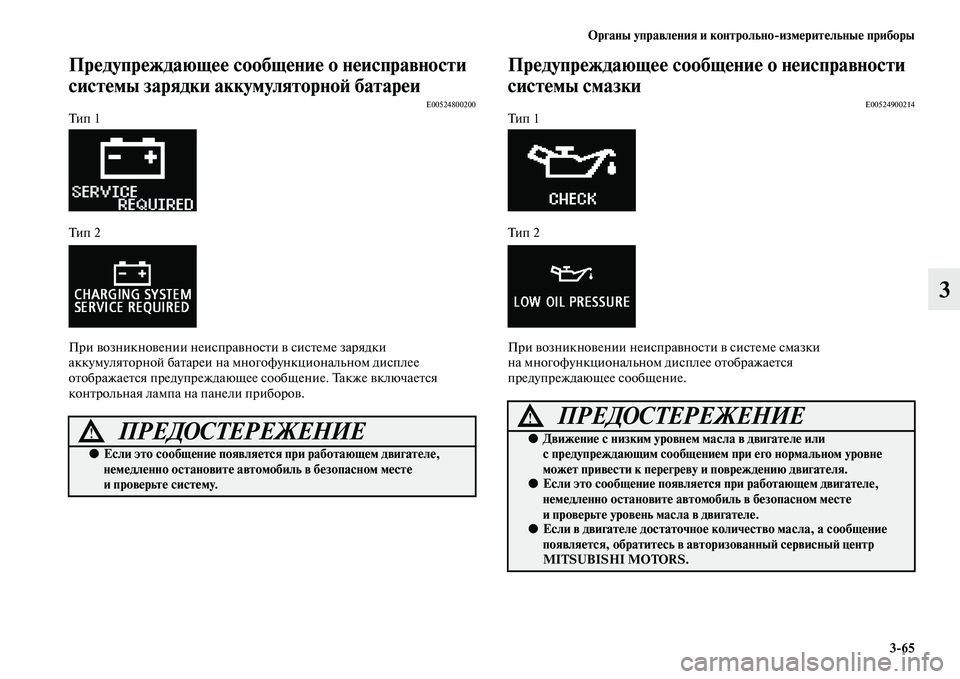

3>65
3
Предупреждающее сообщение о неисправности
системы зарядки аккумуляторной батареи
E00524800200Ти п 1
Ти п 2
При возникновении неисправности в системе зарядки
аккумуляторной батареи на многофункциональном дисплее
отображается предупреждающее сообщение. Также включается
контрольная лампа на панели приборов.
Предупреждающее сообщение о неисправности
системы смазки
E00524900214Ти п 1
Ти п 2
При возникновении неисправности в системе смазки
на многофункциональном дисплее отображается
предупреждающее сообщение.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если это сообщение появляется при работающем двигателе,
немедленно остановите автомобиль в безопасном месте
и проверьте систему.
ПРЕДОСТЕРЕЖЕНИЕ!
●Движение с низким уровнем масла в двигателе или
с предупреждающим сообщением при его нормальном уровне
может привести к перегреву и повреждению двигателя.
●Если это сообщение появляется при работающем двигателе,
немедленно остановите автомобиль в безопасном месте
и проверьте уровень масла в двигателе.
●Если в двигателе достаточное количество масла, а сообщение
появляется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.

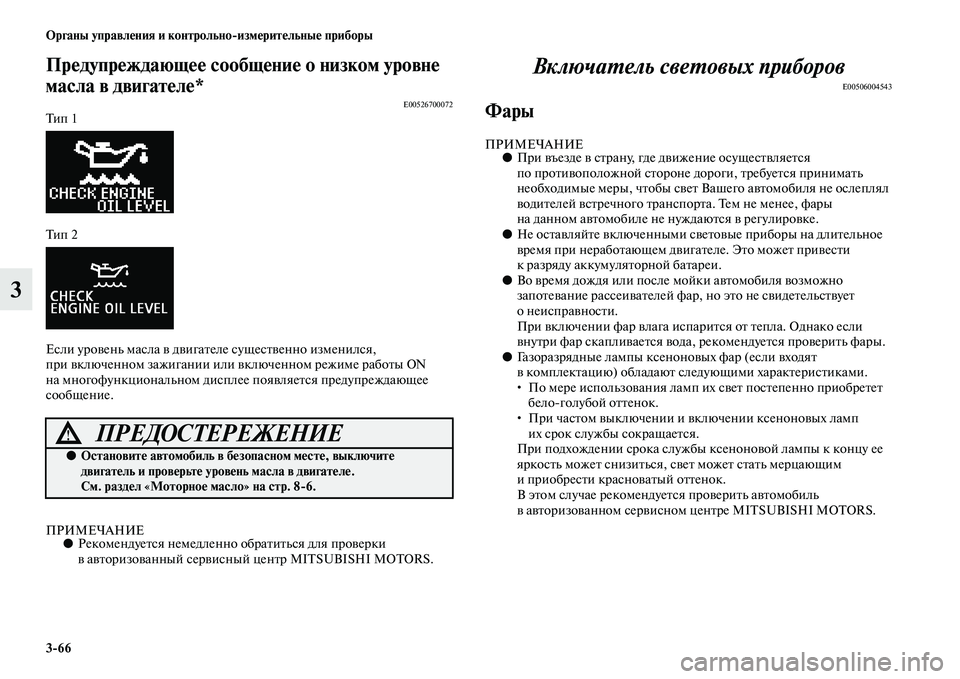

3>66 Органы управления и контрольно>измерительные приборы
3
Предупреждающее сообщение о низком уровне
масла в двигателе*
E00526700072Ти п 1
Ти п 2
Если уровень масла в двигателе существенно изменился,
при включенном зажигании или включенном режиме работы ON
на многофункциональном дисплее появляется предупреждающее
сообщение.
ПРИМЕЧАНИЕ●Рекомендуется немедленно обратиться для проверки
в авторизованный сервисный центр MITSUBISHI MOTORS.
Включатель световых приборов
E00506004543
Фары
ПРИМЕЧАНИЕ●При въезде в страну, где движение осуществляется
по противоположной стороне дороги, требуется принимать
необходимые меры, чтобы свет Вашего автомобиля не ослеплял
водителей встречного транспорта. Тем не менее, фары
на данном автомобиле не нуждаются в регулировке.
●Не оставляйте включенными световые приборы на длительное
время при неработающем двигателе. Это может привести
к разряду аккумуляторной батареи.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар, но это не свидетельствует
онеисправности.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется проверить фары.
●Газоразрядные лампы ксеноновых фар (если входят
в комплектацию) обладают следующими характеристиками.
• По мере использования ламп их свет постепенно приобретет
белоголубой оттенок.
• При частом выключении и включении ксеноновых ламп
их срок службы сокращается.
При подхождении срока службы ксеноновой лампы к концу ее
яркость может снизиться, свет может стать мерцающим
и приобрести красноватый оттенок.
В этом случае рекомендуется проверить автомобиль
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Остановите автомобиль в безопасном месте, выключите
двигатель и проверьте уровень масла в двигателе.
См. раздел «Моторное масло» на стр. 8>6.
