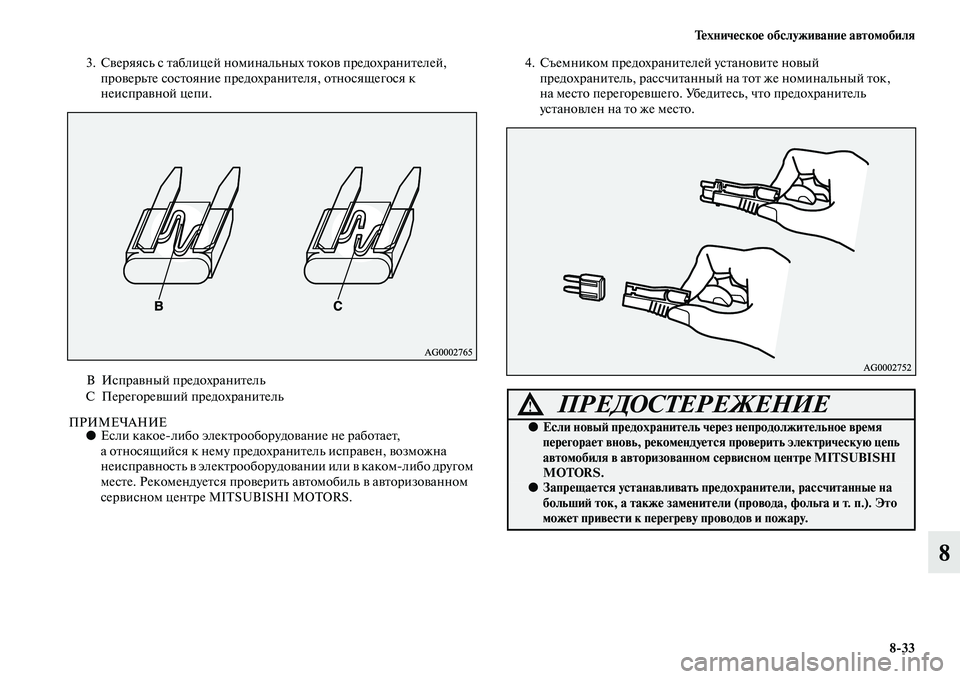

3. Сверяясь с таблицей номинальных токов предохранителей,
проверьте состояние предохранителя, относящегося к
неисправной цепи.
ПРИМЕЧАНИЕ●Если какоелибо электрооборудование не работает,
а относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.4. Съемником предохранителей установите новый
предохранитель, рассчитанный на тот же номинальный ток,
на место перегоревшего. Убедитесь, что предохранитель
установлен на то же место.
BИсправный предохранитель
С Перегоревший предохранитель
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранители, рассчитанные на
больший ток, а также заменители (провода, фольга и т. п.). Это
может привести к перегреву проводов и пожару.

8>34 Техническое обслуживание автомобиля
8Замена ламп
E01003102248Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы
иоседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправностей.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется провести их
проверку в авторизованном сервисном центре MITSUBISHI
MOTORS.
Расположение и номинальная мощность лампE01003201574
Наружные световые приборыE01003305267
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
ПРЕДОСТЕРЕЖЕНИЕ!
●Для замены следует использовать новую лампу того же типа,
той же мощности и того же цвета.
При установке неподходящей лампы лампа может выйти
из строя, либо может не включиться или привести к возгоранию
автомобиля.

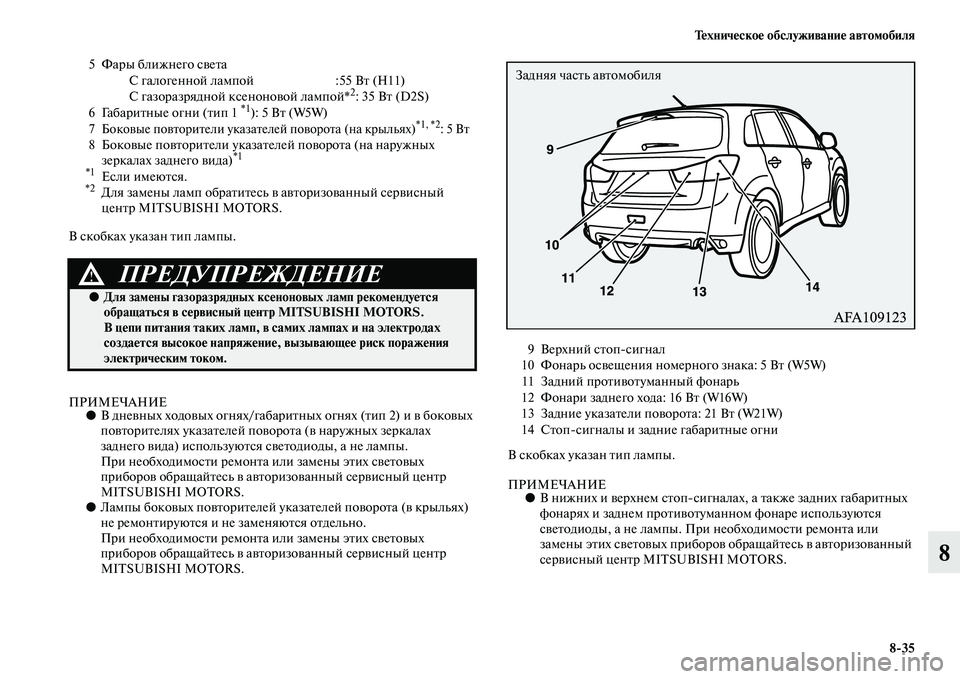

1 Передние указатели поворота: 21 Вт (WY21W)
2 Фары дальнего света: 60 Вт (HB3)
3 Дневные ходовые огни*
1
Габаритные огни (тип 2)*1
4 Противотуманные фары*1) 35 Вт (H8)
Передняя часть автомобиля

Техническое обслуживание автомобиля
8>35
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В дневных ходовых огнях/габаритных огнях (тип 2) и в боковых
повторителях указателей поворота (в наружных зеркалах
заднего вида) используются светодиоды, а не лампы.
При необходимости ремонта или замены этих световых
приборов обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
●Лампы боковых повторителей указателей поворота (в крыльях)
не ремонтируются и не заменяются отдельно.
При необходимости ремонта или замены этих световых
приборов обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В нижних и верхнем стопсигналах, а также задних габаритных
фонарях и заднем противотуманном фонаре используются
светодиоды, а не лампы. При необходимости ремонта или
замены этих световых приборов обращайтесь в авторизованный
сервисный центр MITSUBISHI MOTORS. 5Фары ближнего света
С галогенной лампой :55 Вт (H11)
С газоразрядной ксеноновой лампой*
2: 35 Вт (D2S)
6 Габаритные огни (тип 1 *1): 5 Вт (W5W)
7
Боковые повторители указателей поворота (на крыльях)*1, *2: 5 Вт8 Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*1
*1
Если имеются.*2Для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Для замены газоразрядных ксеноновых ламп рекомендуется
обращаться в сервисный центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, вызывающее риск поражения
электрическим током.
9 Верхний стопсигнал
10 Фонарь освещения номерного знака: 5 Вт (W5W)
11 Задний противотуманный фонарь
12 Фонари заднего хода: 16 Вт (W16W)
13 Задние указатели поворота: 21 Вт (W21W)
14 Стопсигналы и задние габаритные огни
Задняя часть автомобиля

8>36 Техническое обслуживание автомобиля
8

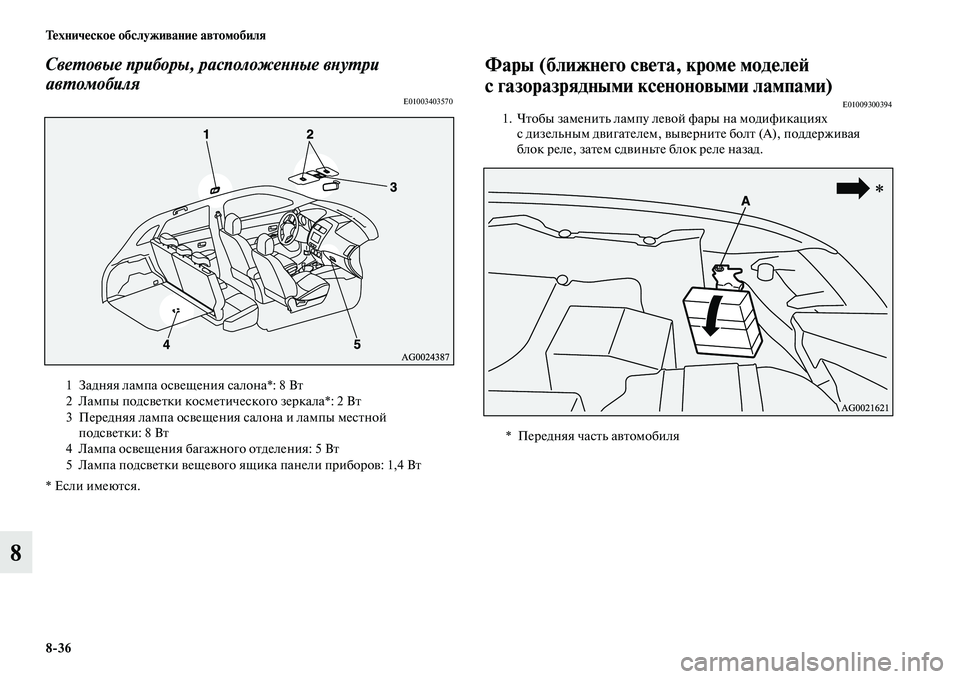

Световые приборы, расположенные внутри
автомобиля
E01003403570
* Если имеются.
Фары (ближнего света, кроме моделей
с газоразрядными ксеноновыми лампами)
E010093003941. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.
1 Задняя лампа освещения салона*: 8 Вт
2 Лампы подсветки косметического зеркала*: 2 Вт
3 Передняя лампа освещения салона и лампы местной
подсветки: 8 Вт
4 Лампа освещения багажного отделения: 5 Вт
5 Лампа подсветки вещевого ящика панели приборов: 1,4 Вт
*Передняя часть автомобиля

Техническое обслуживание автомобиля
8>37
8

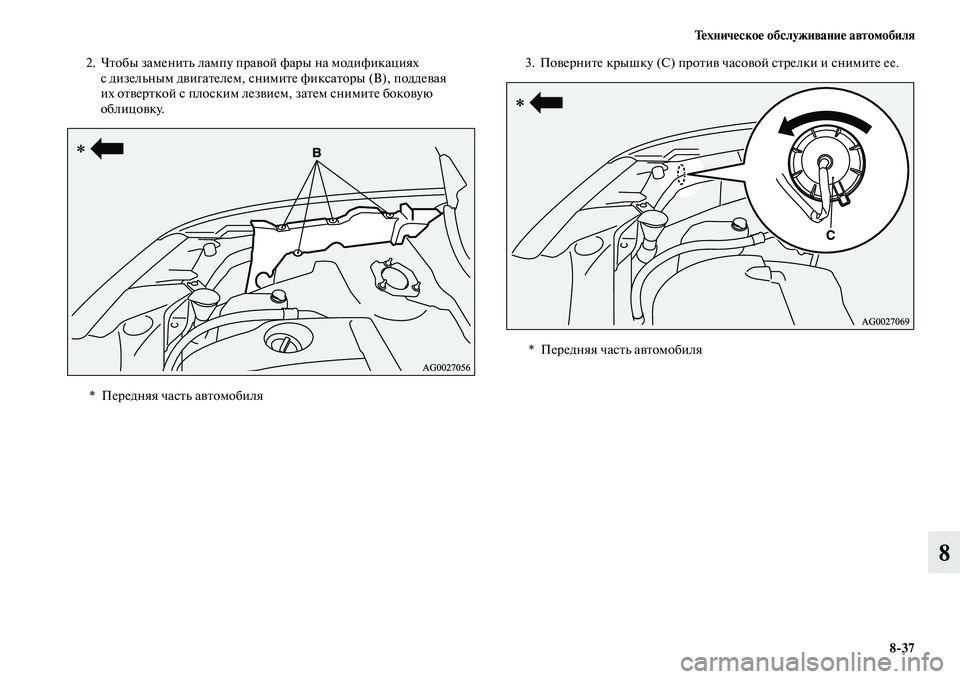

2. Чтобы заменить лампу правой фары на модификациях
с дизельным двигателем, снимите фиксаторы (B), поддевая
их отверткой с плоским лезвием, затем снимите боковую
облицовку.3. Поверните крышку (C) против часовой стрелки и снимите ее.
* Передняя часть автомобиля
* Передняя часть автомобиля

8>38 Техническое обслуживание автомобиля
8

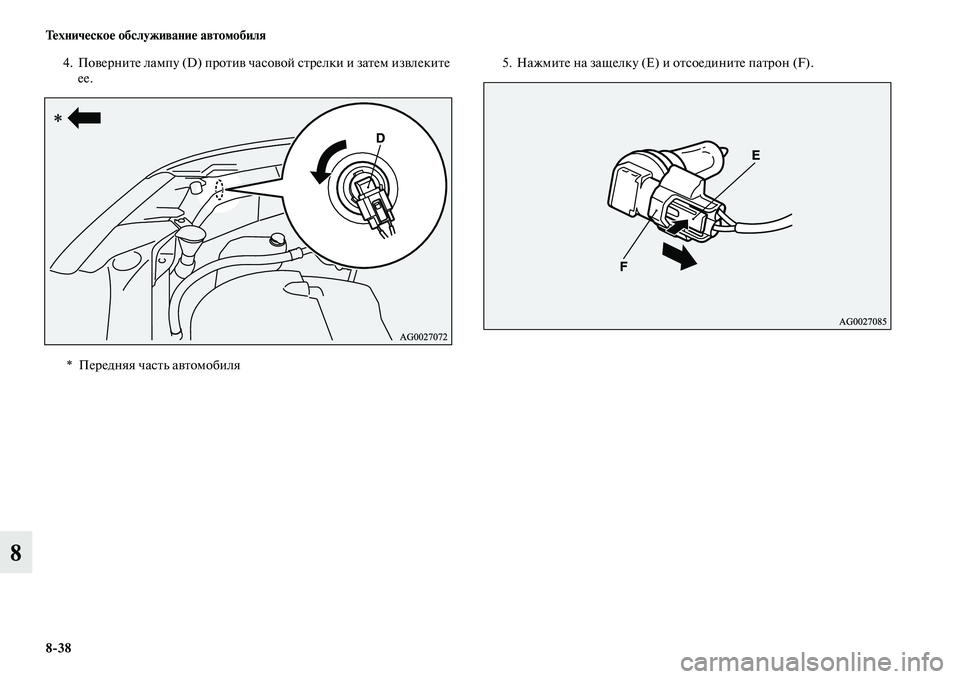

4. Поверните лампу (D) против часовой стрелки и затем извлеките
ее.5. Нажмите на защелку (E) и отсоедините патрон (F).
* Передняя часть автомобиля

Техническое обслуживание автомобиля
8>39
8

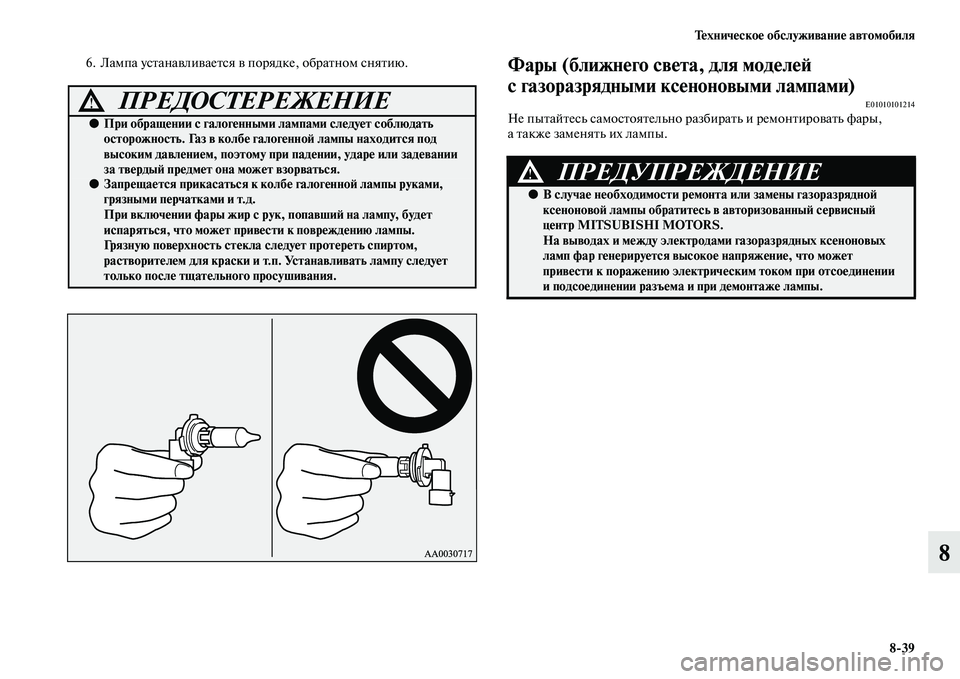

6. Лампа устанавливается в порядке, обратном снятию.Фары (ближнего света, для моделей
с газоразрядными ксеноновыми лампами)
E01010101214Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т.д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу следует
только после тщательного просушивания.ПРЕДУПРЕЖДЕНИЕ!
●В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
На выводах и между электродами газоразрядных ксеноновых
ламп фар генерируется высокое напряжение, что может
привести к поражению электрическим током при отсоединении
и подсоединении разъема и при демонтаже лампы.

8>40 Техническое обслуживание автомобиля
8

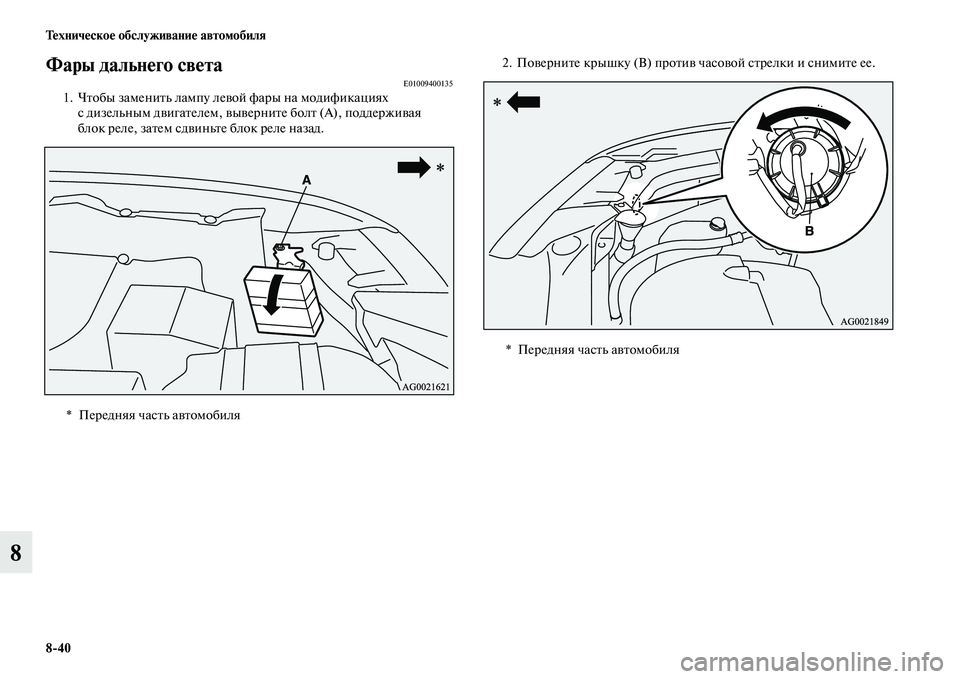

Фары дальнего светаE010094001351. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.2. Поверните крышку (В) против часовой стрелки и снимите ее.
* Передняя часть автомобиля
*Передняя часть автомобиля

Техническое обслуживание автомобиля
8>41
8

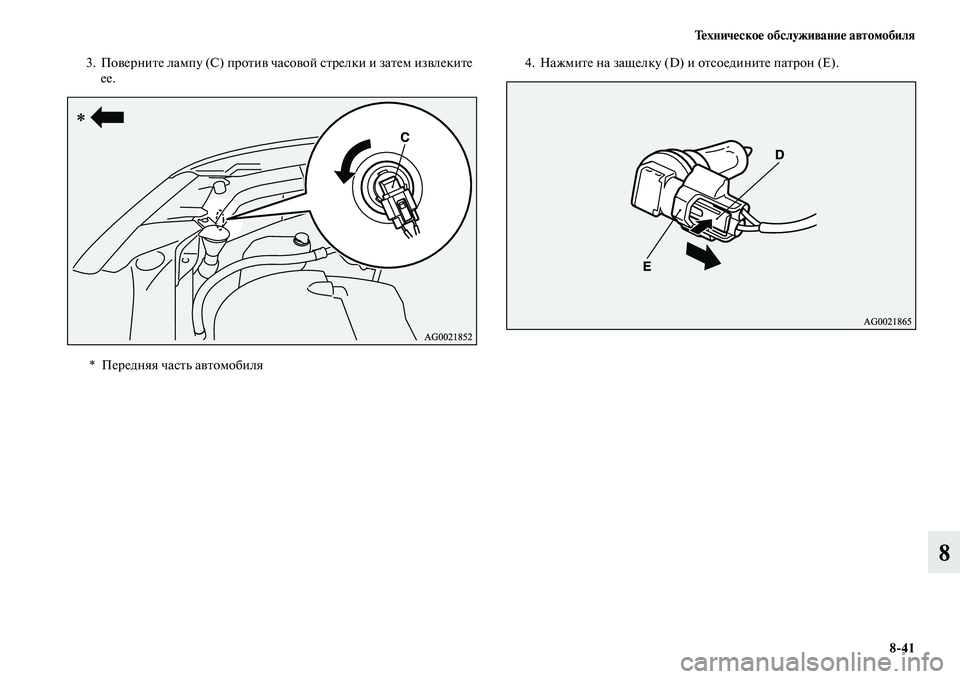

3. Поверните лампу (С) против часовой стрелки и затем извлеките
ее.4. Нажмите на защелку (D) и отсоедините патрон (E).
* Передняя часть автомобиля

8>42 Техническое обслуживание автомобиля
8
5. Лампа устанавливается в порядке, обратном снятию.Габаритные огни (тип 1)*E010037026191. Чтобы заменить лампу левой фары на модификациях
с дизельным двигателем, выверните болт (А), поддерживая
блок реле, затем сдвиньте блок реле назад.ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу следует
только после тщательного просушивания.
*Передняя часть автомобиля
