MITSUBISHI ECLIPSE CROSS 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

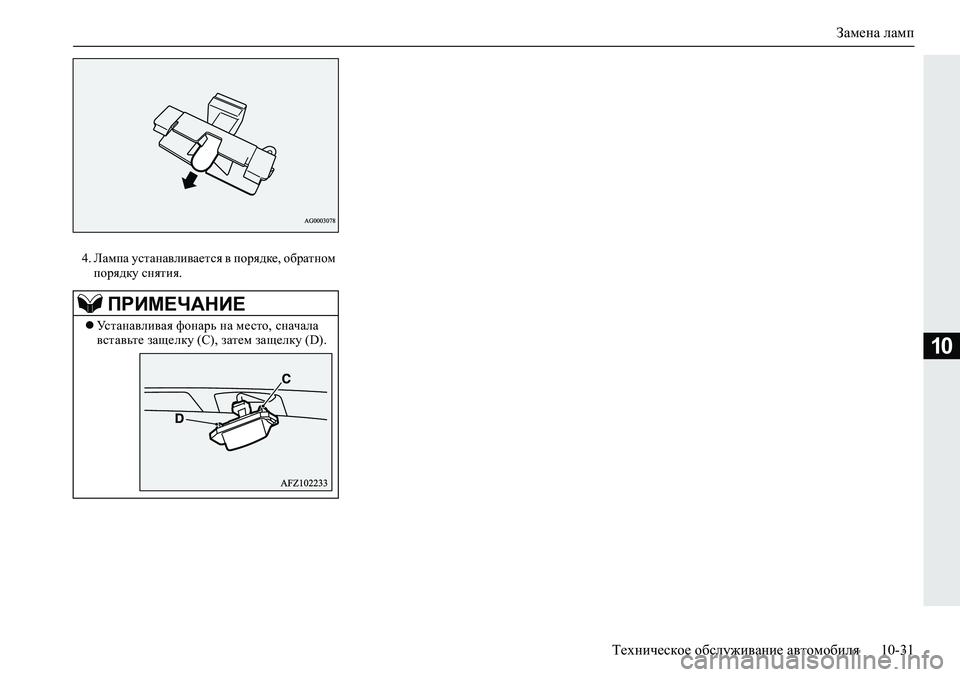

Замена ламп
Техническое обслуживание автомобиля10-31
10
4.Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
Устанавливая фонарь на место, сначала
вставьте защелку (С), затем защелку (D).

11

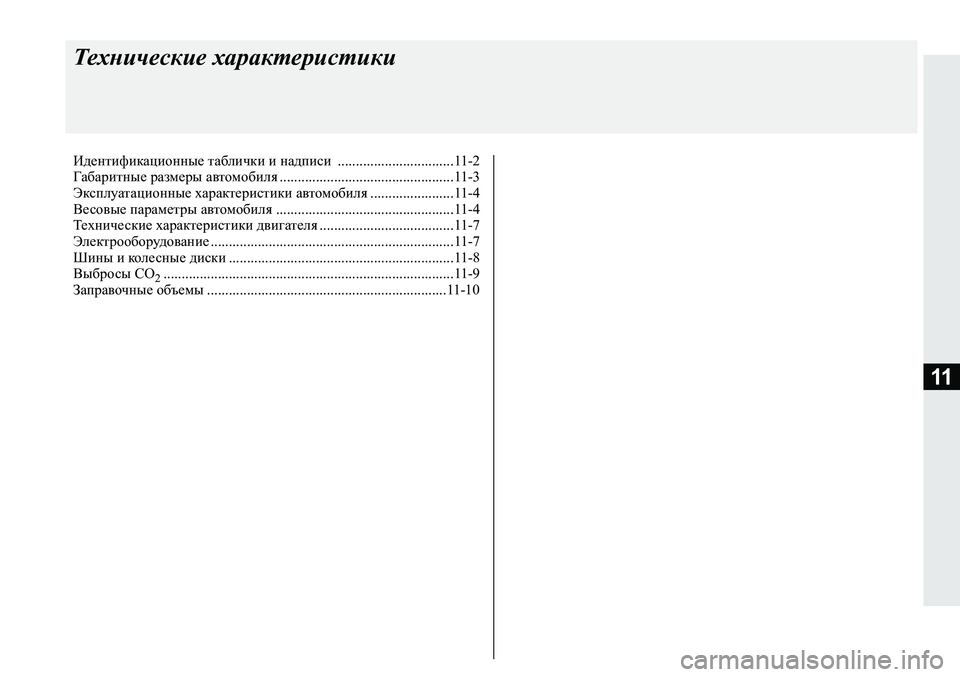

Технические характеристики
Идентификационные таблички и надписи ................................11-2
Габаритные размеры автомобиля................................................11-3
Эксплуатационные характеристики автомобиля.......................11-4
Весовые параметры автомобиля.................................................11-4
Технические характеристики двигателя.....................................11-7
Электрооборудование...................................................................11-7
Шины и колесные диски..............................................................11-8
Выбросы CO
2................................................................................11-9
Заправочные объемы..................................................................11-10

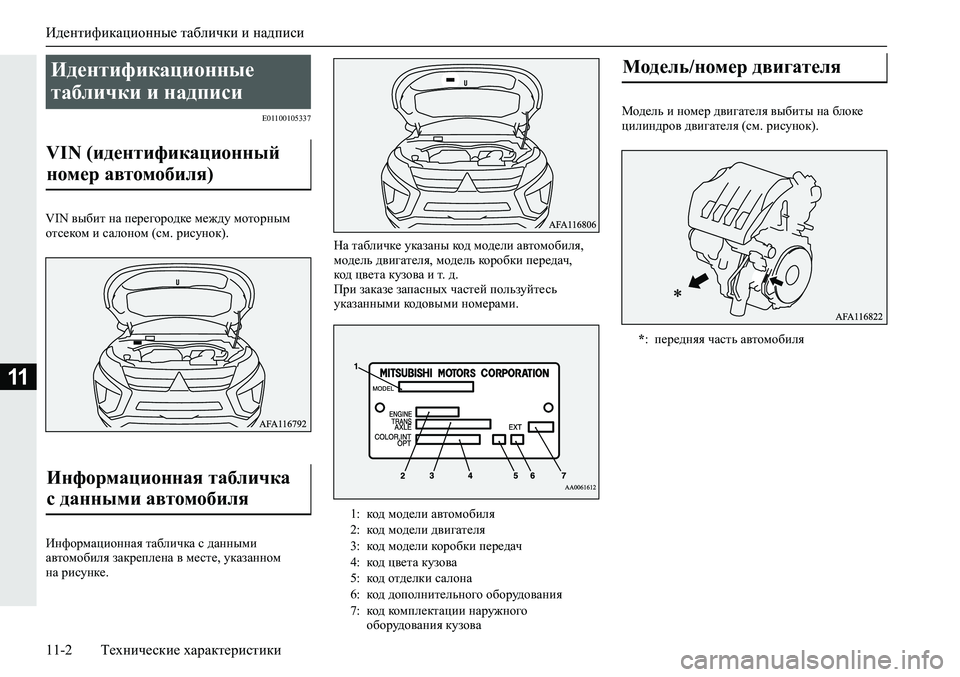

Идентификационные таблички и надписи
11-2Технические характеристики
11
E01100105337
VIN выбит на перегородке между моторным
отсеком и салоном (см. рисунок).
Информационная табличка с данными
автомобиля закреплена в месте, указанном
на рисунке.На табличке указаны код модели автомобиля,
модель двигателя, модель коробки передач,
код цвета кузова и т. д.
При заказе запасных частей пользуйтесь
указанными кодовыми номерами.Модель и номер двигателя
выбиты на блоке
цилиндров двигателя (см. рисунок).
Идентификационные
таблички и надписи
VIN (идентификационный
номер автомобиля)
Информационная табличка
с данными автомобиля
1:код модели автомобиля
2:код модели двигателя
3:код модели коробки передач
4:код цвета кузова
5:код отделки салона
6:код дополнительного оборудования
7:код комплектации наружного
оборудования кузова
Модель/номер двигателя
*:передняя часть автомобиля

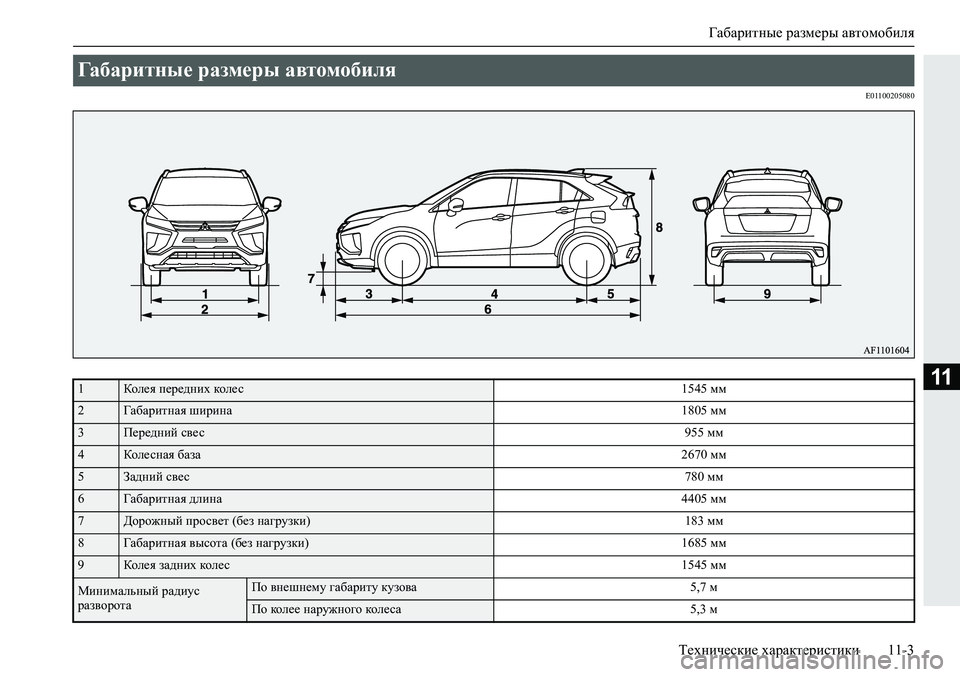

Габаритные размеры автомобиля
Технические характеристики11-3
11
E01100205080
Габаритные размеры автомобиля
1Колея передних колес1545 мм
2Габаритная ширина1805 мм
3Передний свес955 мм
4Колесная база2670 мм
5Задний свес780 мм
6Габаритная длина4405 мм
7Дорожный просвет (без нагрузки) 183 мм
8Габаритная высота (без нагрузки) 1685 мм
9Колея задних колес1545 мм
Минимальный радиус
разворотаПо внешнему габариту кузова5,7 м
По колее наружного кол е с а5,3 м

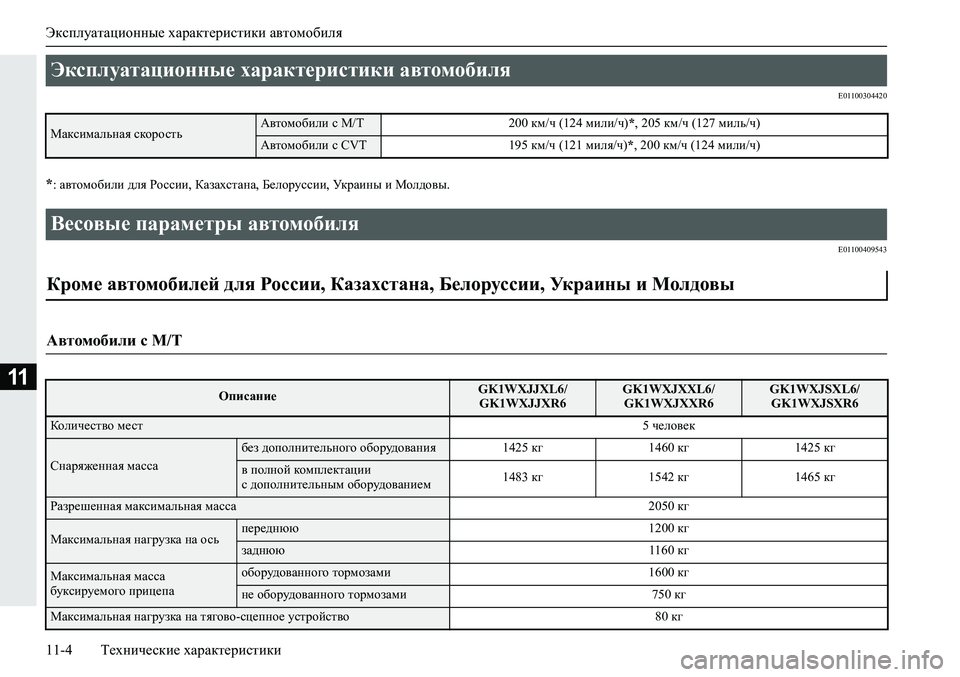

Эксплуатационные характеристики автомобиля
11-4Технические характеристики
11
E01100304420
*: автомобили для России, Казахстана, Белоруссии, Украины и Молдовы.
E01100409543
Эксплуатационные характеристики автомобиля
Максимальная скоростьАвтомобили с M/T 200 км/ч (124 мили/ч)*, 205 км/ч (127 миль/ч)
Автомобили с CVT 195 км/ч (121 миля/ч)*, 200 км/ч (124 мили/ч)
Весовые параметры автомобиля
Кроме автомобилей для России, Казахстана, Белоруссии, Украины и Молдовы
Автомобили с M/T
ОписаниеGK1WXJJXL6/
GK1WXJJXR6GK1WXJXXL6/
GK1WXJXXR6GK1WXJSXL6/
GK1WXJSXR6
Количество мест5 человек
Снаряженная масса
без дополнительного оборудования1425 кг1460 кг1425 кг
в полной комплектации
с дополнительным оборудованием1483 кг1542 кг1465 кг
Разрешенная максимальная масса2050 кг
Максимальная нагрузка на осьпереднюю1200 кг
заднюю1160 кг
Максимальная масса
буксируемого прицепаоборудованного тормозами1600 кг
не оборудованного тормозами750 кг
Максимальная нагрузка на тягово-сцепное устройство80 кг

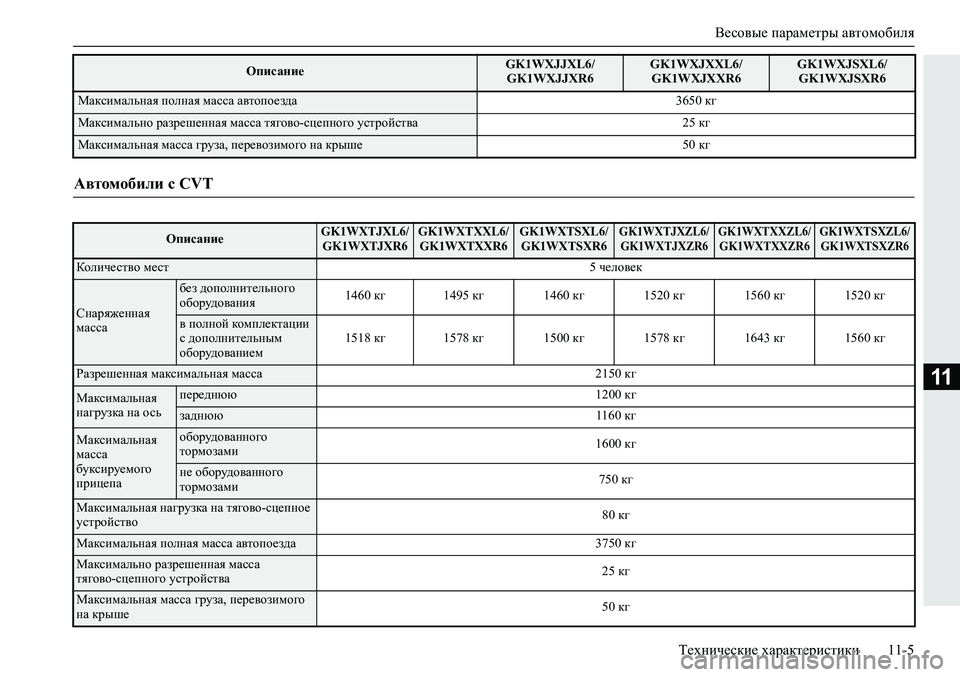

Весовые параметры автомобиля
Технические характеристики11-5
11
Максимальная полная масса автопоезда3650 кг
Максимально разрешенная масса тягово-сцепного устройства25 кг
Максимальная масса груза, перевозимого на крыше50 кг
Автомобили с CVT
ОписаниеGK1WXTJXL6/
GK1WXTJXR6GK1WXTXXL6/
GK1WXTXXR6GK1WXTSXL6/
GK1WXTSXR6GK1WXTJXZL6/
GK1WXTJXZR6GK1WXTXXZL6/
GK1WXTXXZR6GK1WXTSXZL6/
GK1WXTSXZR6
Количество мест5 человек
Снаряженная
масса
без дополнительного
оборудования1460 кг1495 кг1460 кг1520 кг1560 кг1520 кг
в полной комплектации
с дополнительным
оборудованием1518 кг1578 кг1500 кг1578 кг1643 кг1560 кг
Разрешенная максимальная масса2150 кг
Максимальная
нагрузка на осьпереднюю1200 кг
заднюю1160 кг
Максимальная
масса
буксируемого
прицепаоборудованного
тормозами1600 кг
не оборудованного
тормозами750 кг
Максимальная нагрузка на тягово-сцепное
устройство80 кг
Максимальная полная масса автопоезда3750 кг
Максимально разрешенная масса
тягово-сцепного устройства25 кг
Максимальная масса груза, перевозимого
на крыше50 кг
ОписаниеGK1WXJJXL6/
GK1WXJJXR6GK1WXJXXL6/
GK1WXJXXR6GK1WXJSXL6/
GK1WXJSXR6

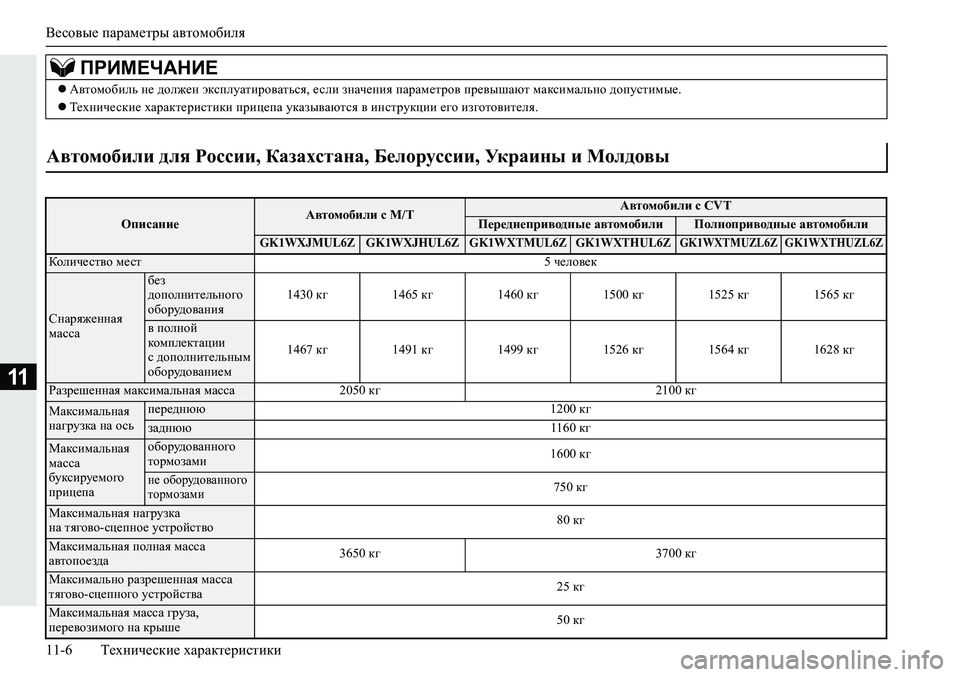

Весовые параметры автомобиля
11-6Технические характеристики
11
ПРИМЕЧАНИЕ
Автомобиль не должен эксплуатироваться, если значения параметров превышают максимально допустимые.
Технические характеристики прицепа указываются в инструкции его изготовителя.
Автомобили для России, Казахстана, Белоруссии, Украины и Молдовы
ОписаниеАвтомобили с M/TАвтомобили с CVT
Переднеприводные автомобилиПолноприводные автомобили
GK1WXJMUL6ZGK1WXJHUL6ZGK1WXTMUL6ZGK1WXTHUL6ZGK1WXTMUZL6ZGK1WXTHUZL6Z
Количество мест5 человек
Снаряженная
масса
без
дополнительного
оборудования1430 кг1465 кг1460 кг1500 кг1525 кг1565 кг
в полной
комплектации
с дополнительным
оборудованием1467 кг1491 кг1499 кг1526 кг1564 кг1628 кг
Разрешенная максимальная масса2050 кг2100 кг
Максимальная
нагрузка на осьпереднюю1200 кг
заднюю1160 кг
Максимальная
масса
буксируемого
прицепаоборудованного
тормозами1600 кг
не оборудованного
тормозами750 кг
Максимальная нагрузка
на тягово-сцепное устройство80 кг
Максимальная полная масса
автопоезда3650 кг3700 кг
Максимально разрешенная масса
тягово-сцепного устройства25 кг
Максимальная масса груза,
перевозимого на крыше50 кг

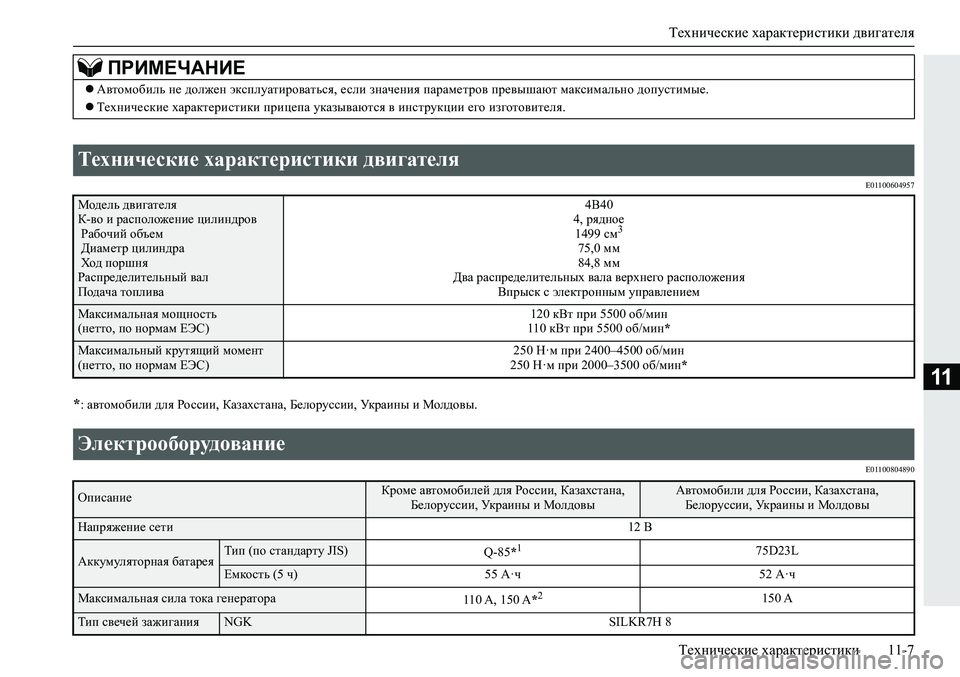

Технические характеристики двигателя
Технические характеристики11-7
11
E01100604957
*: автомобили для России, Казахстана, Белоруссии, Украины и Молдовы.
E01100804890
ПРИМЕЧАНИЕ
Автомобиль не должен эксплуатироваться, если значения параметров превышают максимально допустимые.
Технические характеристики прицепа указываются в инструкции его изготовителя.
Технические характеристики двигателя
Модель двигателя
К-во и расположение цилиндров
Рабочий объем
Диаметр цилиндра
Ход поршня
Распределительный вал
Подача топлива4B40
4, рядное
1499 см
3
75,0 мм
84,8 мм
Два распределительных вала верхнего расположения
Впрыск с электронным управлением
Максимальная мощность
(нетто, по нормам ЕЭС)120 кВт при 5500 об/мин
110 кВт при 5500 об/мин*
Максимальный крутящий момент
(нетто, по нормам ЕЭС)250 Н·м при 2400–4500 об/мин
250 Н·м при 2000–3500 об/мин*
Электрооборудование
ОписаниеКроме автомобилей для России, Казахстана,
Белоруссии, Украины и МолдовыАвтомобили для России, Казахстана,
Белоруссии, Украины и Молдовы
Напряжение сети12 В
Аккумуляторная батареяТип (по стандарту JIS)
Q-85*175D23L
Емкость (5 ч) 55 А·ч52 А·ч
Максимальная сила тока генератора
110 A, 150 A*2150 A
Тип свечей зажиганияNGK SILKR7H 8

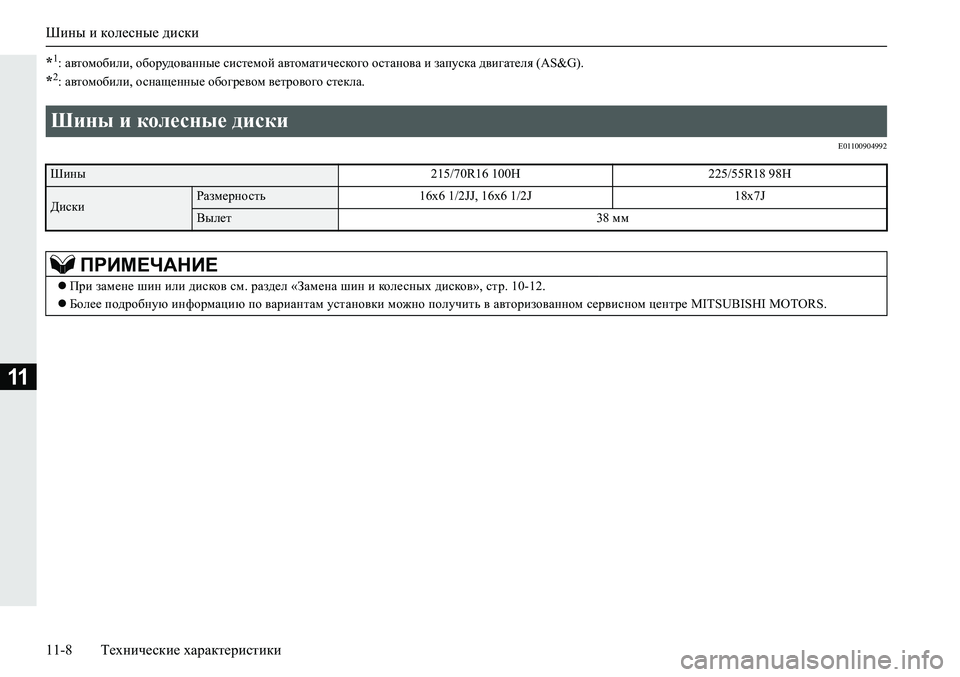

Шины и колесные диски
11-8Технические характеристики
11
*1: автомобили, оборудованные системой автоматического останова и запуска двигателя (AS&G).
*2: автомобили, оснащенные обогревом ветрового стекла.
E01100904992
Шины и колесные диски
Шины215/70R16 100H 225/55R18 98H
ДискиРазмерность16x6 1/2JJ, 16x6 1/2J 18x7J
Вылет38 мм
ПРИМЕЧАНИЕ
При замене шин или дисков см. раздел «Замена шин и колесных дисков», стр. 10-12.
Более подробную информацию по вариантам установки можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
