MITSUBISHI ECLIPSE CROSS 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

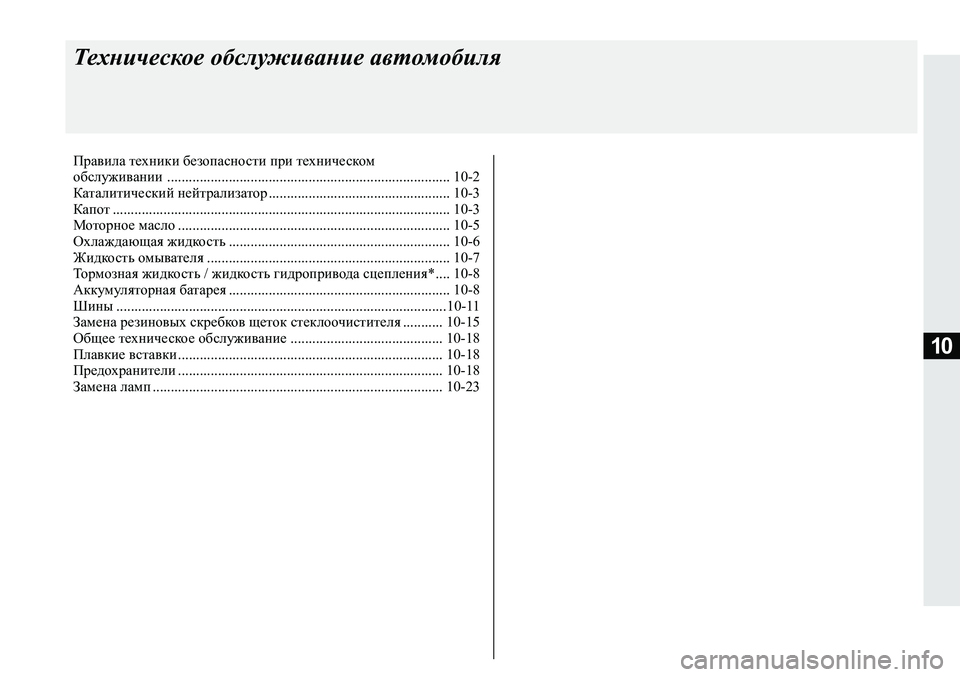

10
Техническое обслуживание автомобиля
Правила техники безопасности при техническом
обслуживании .............................................................................. 10-2
Каталитический нейтрализатор.................................................. 10-3
Капот............................................................................................. 10-3
Моторное масло........................................................................... 10-5
Охлаждающая жидкость............................................................. 10-6
Жидкость омывателя................................................................... 10-7
Тормозная жидкость / жидкость гидропривода сцепления*.... 10-8
Аккумуляторная батарея............................................................. 10-8
Шины...........................................................................................10-11
Замена резиновых скребков щеток стеклоочистителя........... 10-15
Общее техническое обслуживание.......................................... 10-18
Плавкие вставки......................................................................... 10-18
Предохранители......................................................................... 10-18
Замена ламп................................................................................ 10-23

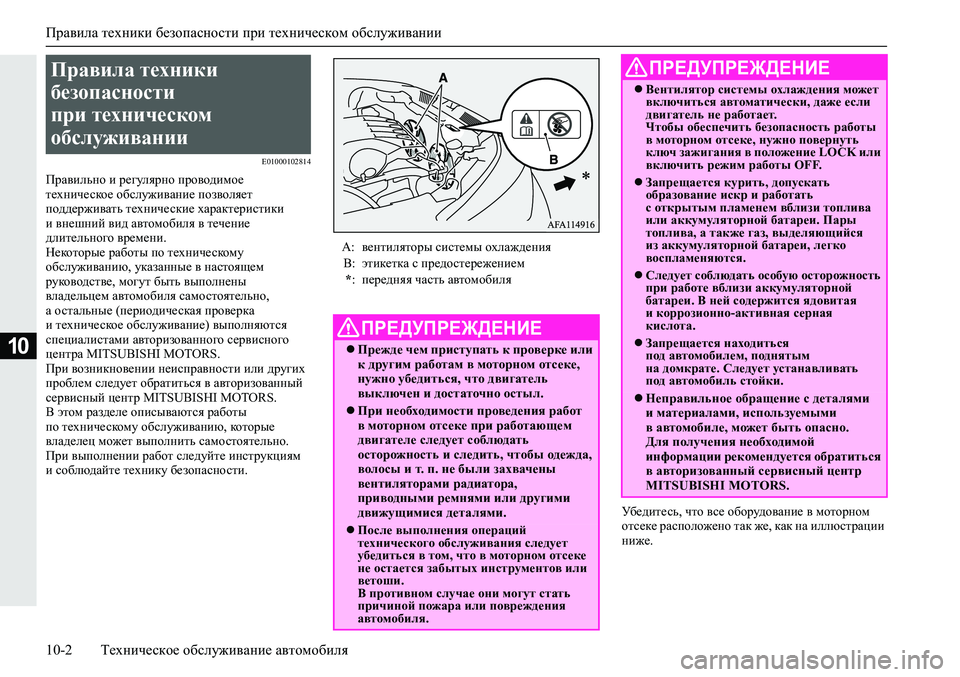

Правила техники безопасности при техническом обслуживании
10-2Техническое обслуживание автомобиля
10
E01000102814
Правильно и регулярно проводимое
техническое обслуживание позволяет
поддерживать технические характеристики
и внешний вид автомобиля в течение
длительного времени.
Некоторые работы по техническому
обслуживанию, указанные в настоящем
руководстве, могут быть выполнены
владельцем автомобиля самостоятельно,
а остальные (периодическая проверка
и техническое обслуживание) выполняются
специалистами авторизованного сервисного
центра MITSUBISHI MOTORS.
При возникновении неисправности или других
проблем
следует обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
В этом разделе описываются работы
по техническому обслуживанию, которые
владелец может выполнить самостоятельно.
При выполнении работ следуйте инструкциям
и соблюдайте технику безопасности.
Убедитесь, что все оборудование в моторном
отсеке расположено так же, как на иллюстрации
ниже.
Правила техники
безопасности
при техническом
обслуживании
A:вентиляторы системы охлаждения
B:этикетка с предостережением
*:передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ
Прежде чем приступать к проверке или
к другим работам в моторном отсеке,
нужно убедиться, что двигатель
выключен и достаточно остыл.
При необходимости проведения работ
в моторном отсеке при работающем
двигателе следует соблюдать
осторожность и следить, чтобы одежда,
волосы и т. п. не были захвачены
вентиляторами радиатора,
приводными ремнями или другими
движущимися деталями.
После выполнения операций
технического обслуживания следует
убедиться в том, что в моторном отсеке
не остается забытых инструментов или
ветоши.
В противном случае они могут стать
причиной пожара или повреждения
автомобиля.
Вентилятор системы охлаждения может
включиться автоматически, даже если
двигатель не работает.
Чтобы обеспечить безопасность работы
в моторном отсеке, нужно повернуть
ключ зажигания в положение LOCK или
включить режим работы OFF.
Запрещается курить, допускать
образование искр и работать
с открытым пламенем вблизи топлива
или аккумуляторной батареи. Пары
топлива, а также газ, выделяющийся
из аккумуляторной батареи, легко
воспламеняются.
Следует соблюдать особую осторожность
при работе вблизи аккумуляторной
батареи. В ней содержится ядовитая
и коррозионно-активная серная
кислота.
Запрещается находиться
под автомобилем, поднятым
на домкрате. Следует устанавливать
под автомобиль стойки.
Неправильное обращение с деталями
и материалами, используемыми
в автомобиле, может быть опасно.
Для получения необходимой
информации рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ

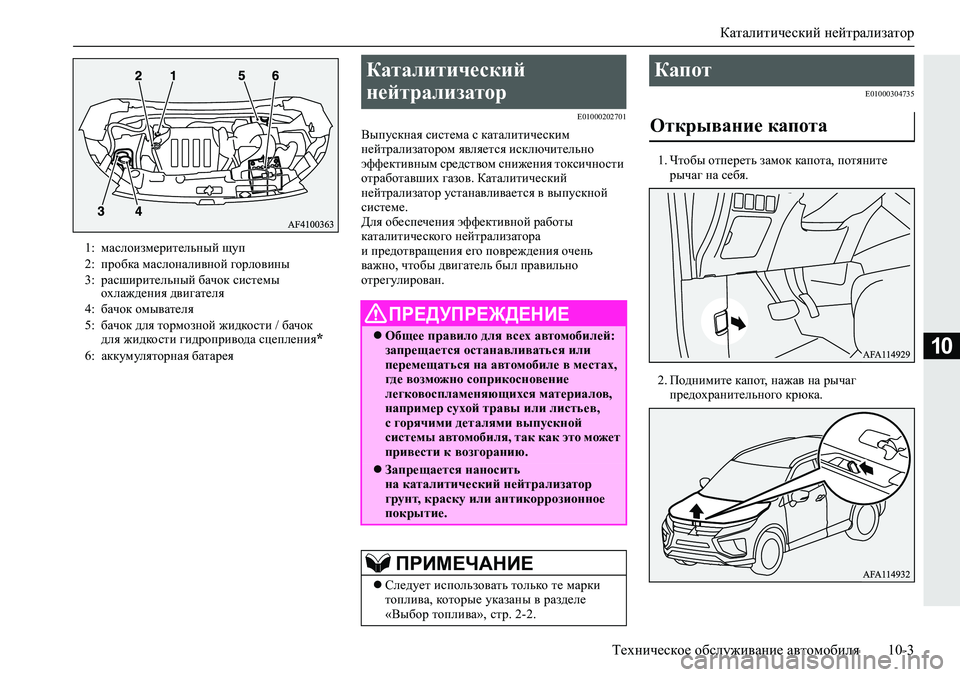

Каталитический нейтрализатор
Техническое обслуживание автомобиля10-3
10
E01000202701
Выпускная система с каталитическим
нейтрализатором является исключительно
эффективным средством снижения токсичности
отработавших газов. Каталитический
нейтрализатор устанавливается в выпускной
системе.
Для обеспечения эффективной работы
каталитического нейтрализатора
и предотвращения его повреждения очень
важно, чтобы двигатель был правильно
отрегулирован.
E01000304735
1.Чтобы отпереть замок капота, потяните
рычаг на себя.
2.Поднимите капот, нажав на рычаг
предохранительного крюка. 1:маслоизмерительный щуп
2:пробка маслоналивной горловины
3:расширительный бачок системы
охлаждения двигателя
4:бачок омывателя
5:бачок для тормозной жидкости / бачок
для жидкости гидропривода сцепления
*
6:аккумуляторная батарея
Каталитический
нейтрализатор
ПРЕДУПРЕЖДЕНИЕ
Общее правило для всех автомобилей:
запрещается останавливаться или
перемещаться на автомобиле в местах,
гд е возможно соприкосновение
легковоспламеняющихся материалов,
например сухой травы или листьев,
с горячими деталями выпускной
системы автомобиля, так как это может
привести к возгоранию.
Запрещается наносить
на каталитический нейтрализатор
грунт, краску или антикоррозионное
покрытие.
ПРИМЕЧАНИЕ
Следует использовать только те марки
топлива, которые указаны в разделе
«Выбор топлива», стр. 2-2.
Капот
Открывание капота

Капот
10-4Техническое обслуживание автомобиля
10

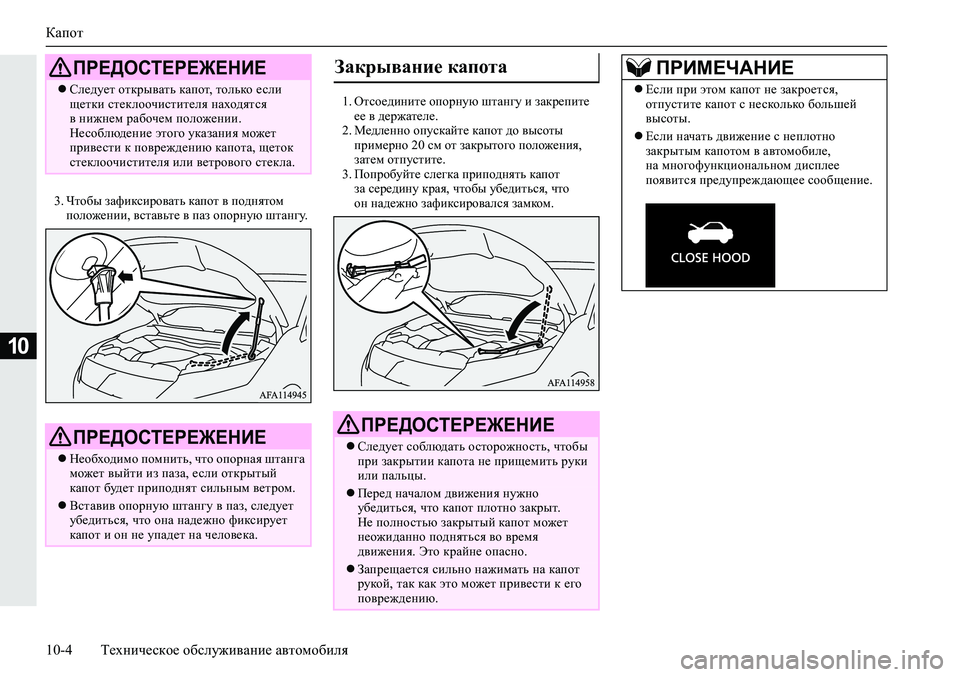

3.Чтобы зафиксировать капот в поднятом
положении, вставьте в паз опорную штангу.1.Отсоедините опорную штангу и закрепите
ее в держателе.
2.Медленно опускайте капот до высоты
примерно 20 см от закрытого положения,
затем отпустите.
3.Попробуйте слегка приподнять капот
за середину края, чтобы убедиться, что
он надежно зафиксировался замком.
ПРЕДОСТЕРЕЖЕНИЕ
Следует открывать капот, только если
щетки стеклоочистителя находятся
в нижнем рабочем положении.
Несоблюдение этого указания может
привести к повреждению капота, щеток
стеклоочистителя или ветрового стекла.
ПРЕДОСТЕРЕЖЕНИЕ
Необходимо помнить, что опорная штанга
может выйти из паза, если открытый
капот будет приподнят сильным ветром.
Вставив опорную штангу в паз, следует
убедиться, что она надежно фиксирует
капот и он не упадет на человека.
Закрывание капота
ПРЕДОСТЕРЕЖЕНИЕ
Следует соблюдать осторожность, чтобы
при закрытии капота не прищемить руки
или пальцы.
Перед началом движения нужно
убедиться, что капот плотно закрыт.
Не полностью закрытый капот может
неожиданно подняться во время
движения. Это крайне опасно.
Запрещается сильно нажимать на капот
рукой, так как это может привести к его
повреждению.
ПРИМЕЧАНИЕ
Если при этом капот не закроется,
отпустите капот с несколько большей
высоты.
Если начать движение с неплотно
закрытым капотом в автомобиле,
на многофункциональном дисплее
появится предупреждающее сообщение.

Моторное масло
Техническое обслуживание автомобиля10-5
10
E01000404983
Качество используемого моторного масла
оказывает существенное влияние на
технические характеристики двигателя, его
срок службы и пусковые свойства. Следует
использовать масло только рекомендованного
качества и соответствующей вязкости.
В процессе нормальной работы все двигатели
расходуют некоторое количество масла.
Ежедневно перед поездкой проверяйте уровень
масла в двигателе.
1.Остановите автомобиль на ровной
горизонтальной площадке.
2.Выключите двигатель.
3.Подождите несколько минут.4.Извлеките маслоизмерительный щуп
и протрите его чистой ветошью.
5.Вставьте щуп до упора.
6.Извлеките маслоизмерительный щуп
и убедитесь, что уровень масла находится
между метками (A) и (B).
7.Если уровень масла находится ниже метки
(A), отверните крышку и залейте масло,
чтобы его уровень оказался между метками
(A) и
(B).
8.После доливки масла плотно закройте
пробку маслоналивной горловины.
9.Проверьте уровень масла, повторив
пункты 4–6.Моторное масло должно соответствовать
следующим требованиям:
Классификация API SN.
Содержание кальция <= 2000 млн
-1.
Базовое число >= 6,37 мг KOH/г.
Рекомендуемое моторное масло:
MITSUBISHI MOTORS GENUINE ENGINE
OIL SN/GF-5.
Моторное масло
Проверка уровня и заправка
моторного масла
А:минимальный уровень
В:максимальный уровень
ПРИМЕЧАНИЕ
Во избежание повреждения двигателя
уровень масла не должен находиться
выше метки (B).
Используйте только рекомендованное
моторное масло и не смешивайте масла
разных типов.
При проверке уровня масла в пункте 6
вверху следует проверять его по нижней
стороне щупа, поскольку уровень масла
виден по-разному на обеих сторонах
щупа.
При эксплуатации автомобиля
в тяжелых
условиях моторное масло быстро
утрачивает свои свойства и заменять его
требуется чаще.
Необходимо соблюдать периодичность
планового техобслуживания.
Указания по безопасному обращению
с отработанными маслами приведены
на стр. 2-12.
Рекомендуемое моторное
масло
Спецификация моторного масла
ПРИМЕЧАНИЕ
Если эти параметры неизвестны,
обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.

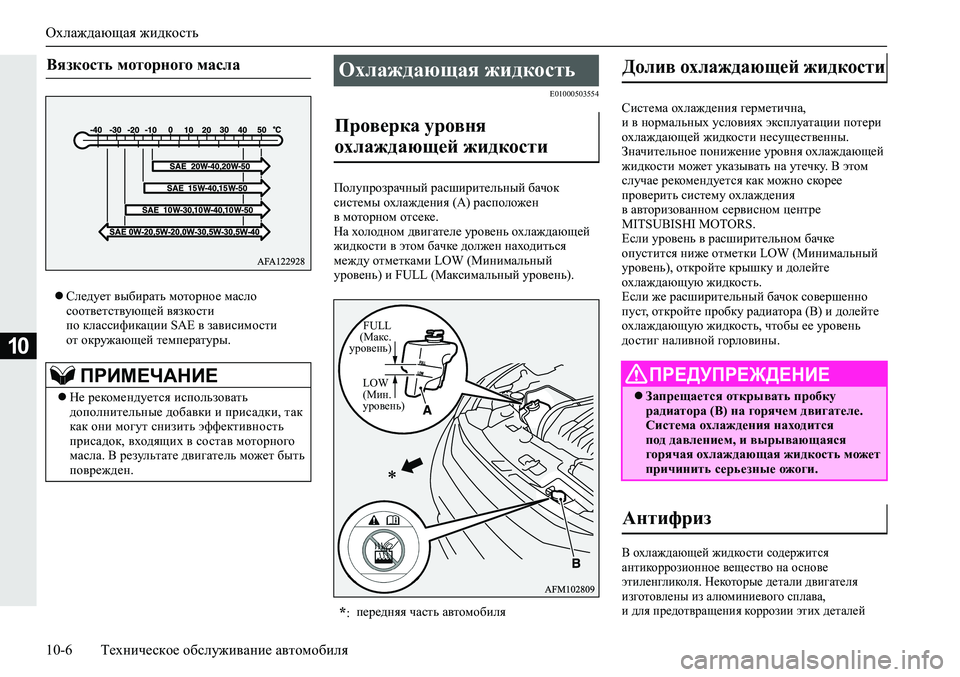

Охлаждающая жидкость
10-6Техническое обслуживание автомобиля
10
Следует выбирать моторное масло
соответствующей вязкости
по классификации SAE в зависимости
от окружающей температуры.
E01000503554
Полупрозрачный расширительный бачок
системы охлаждения (А) расположен
в моторном отсеке.
На холодном двигателе уровень охлаждающей
жидкости в этом бачке должен находиться
между отметками LOW (Минимальный
уровень) и FULL (Максимальный уровень).Система охлаждения герметична,
и в нормальных условиях эксплуатации потери
охлаждающей жидкости несущественны.
Значительное понижение уровня охлаждающей
жидкости может указывать на утечку. В этом

случае рекомендуется как можно скорее
проверить систему охлаждения
в авторизованном сервисном центре
MITSUBISHI MOTORS.
Если уровень в расширительном бачке
опустится ниже отметки LOW (Минимальный
уровень), откройте крышку и долейте
охлаждающую жидкость.
Если же расширительный бачок совершенно
пуст, откройте пробку радиатора (В) и долейте
охлаждающую жидкость, чтобы ее уровень
достиг наливной горловины.
В охлаждающей жидкости содержится
антикоррозионное вещество на основе
этиленгликоля. Некоторые детали двигателя
изготовлены из алюминиевого сплава,
и для предотвращения коррозии этих деталей
Вязкость моторного масла
ПРИМЕЧАНИЕ
Не рекомендуется использовать
дополнительные добавки и присадки, так
как они могут снизить эффективность
присадок, входящих в состав моторного
масла. В результате двигатель может быть
поврежден.
Охлаждающая жидкость
Проверка уровня
охлаждающей жидкости
*:передняя часть автомобиля
FULL
(Макс.
уровень)
LOW
(Мин.
уровень)
Долив охлаждающей жидкости
ПРЕДУПРЕЖДЕНИЕ
Запрещается открывать пробку
радиатора (B) на горячем двигателе.
Система охлаждения находится
под давлением, и вырывающаяся
горячая охлаждающая жидкость может
причинить серьезные ожоги.
Антифриз

Жидкость омывателя
Техническое обслуживание автомобиля10-7
10
охлаждающую жидкость следует периодически
заменять.
Оригинальная охлаждающая жидкость
MITSUBISHI обладает превосходными
антикоррозионными свойствами для любых
металлов, включая алюминий, и позволяет
избежать засорения продуктами коррозии
радиатора, отопителя, каналов в головке блока
цилиндров и в блоке цилиндров и т. д.
В охлаждающей жидкости должно
присутствовать антикоррозионное вещество,
поэтому не следует заменять охлаждающую
жидкость чистой водой даже летом.
Концентрация
антифриза в охлаждающей
жидкости зависит от предполагаемой
температуры окружающего воздуха.
Выше –35°C: концентрация антифриза 50%.
Ниже –35°C: концентрация антифриза 60%.
Если температура воздуха в местности, гд е
эксплуатируется автомобиль, упадет ниже
температуры замерзания охлаждающей
жидкости, то содержащаяся в радиаторе
и в двигателе охлаждающая жидкость может замерзнуть, что приведет к серьезному
повреждению двигателя и (или) радиатора.
Для
предотвращения замерзания охлаждающей
жидкости следует добавить в нее
соответствующее количество антифриза.
Перед наступлением холодного сезона следует
проверить концентрацию антифриза и
при необходимости довести до нормы.
E01000702360
Откройте крышку бачка омывателя и проверьте
уровень жидкости с помощью щупа.
Если уровень низкий, долейте в бачок жидкость
омывателя.
Используйте охлаждающую жидкость
MITSUBISHI MOTORS GENUINE SUPER
LONG LIFE COOLANT PREMIUM или аналог
*.
*: аналог должен представлять собой
высококачественную охлаждающую
жидкость на основе этиленгликоля,
не содержащую силикатов, аминов, нитратов
и боратов и произведенную
с использованием долговечной гибридной
органическо-кислотной технологии.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать антифриз
на основе спирта или метанола, а также
охлаждающие жидкости, смешанные
с антифризом на основе спирта или
метанола. Использование антифриза
нерекомендованного типа может привести
к коррозии алюминиевых деталей.
Запрещается использовать воду
для изменения концентрации антифриза
в охлаждающей жидкости.
Увеличение концентрации антифриза
свыше 60 % приводит к снижению таких
показателей, как температура замерзания
и теплопередающая способность
жидкости, что отрицательно сказывается
на работе двигателя.
Доливать в охлаждающую жидкость воду
запрещается.
Вода снижает антикоррозионные свойства
и приводит к повышению температуры
замерзания охлаждающей жидкости;
кроме того, она имеет более низкую
температуру кипения. При замерзании
она может повредить детали системы
охлаждения. Запрещается использовать
водопроводную воду, так как это приводит
к коррозии.
В холодную погоду
Жидкость омывателя
ПРИМЕЧАНИЕ
Жидкость из бачка омывателя подается
на ветровое стекло, заднее стекло и
стекла фар (если есть омыватели фар).
EMPTY
(Пустой)
FULL
(Макс.
уровень)

Тормозная жидкость / жидкость гидропривода сцепления*
10-8Техническое обслуживание автомобиля
10

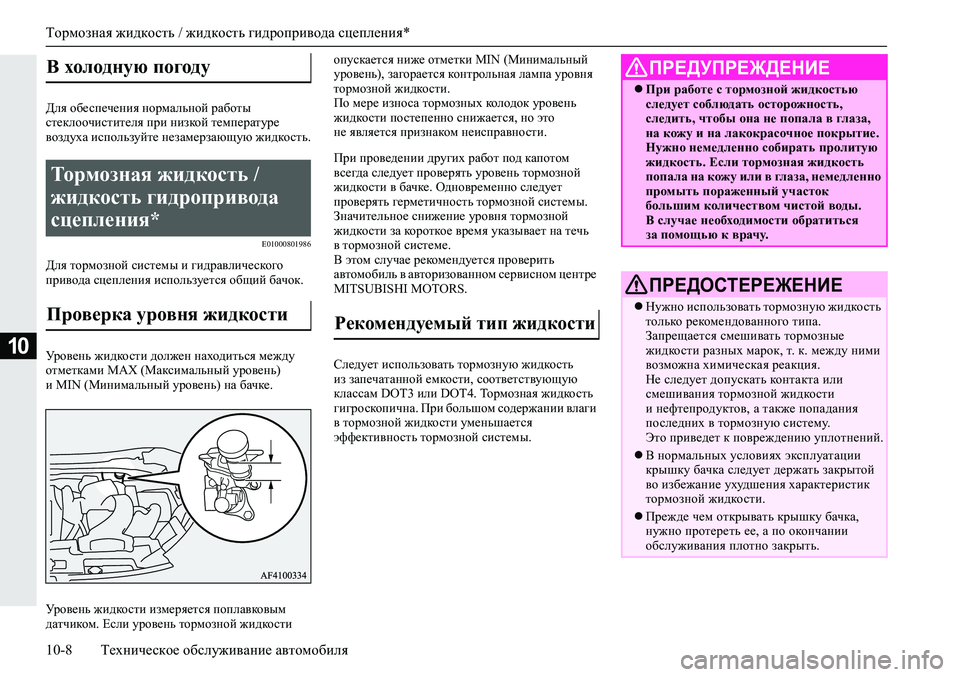

Для обеспечения нормальной работы
стеклоочистителя при низкой температуре
воздуха используйте незамерзающую жидкость.
E01000801986
Для тормозной системы и гидравлического
привода сцепления используется общий бачок.
Уровень жидкости должен находиться между
отметками MAX (Максимальный уровень)
и MIN (Минимальный уровень) на бачке.
Уровень жидкости измеряется поплавковым
датчиком. Если уровень тормозной жидкости опускается ниже отметки MIN (Минимальный
уровень), загорается контрольная лампа уровня
тормозной жидкости.
По мере износа тормозных колодок уровень
жидкости постепенно снижается, но это
не является признаком неисправности.
При проведении других работ под капотом
всегда следует проверять уровень тормозной
жидкости в бачке. Одновременно следует
проверять герметичность тормозной системы.
Значительное снижение уровня тормозной
жидкости за короткое время указывает на течь
в тормозной системе.
В этом
случае рекомендуется проверить
автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
Следует использовать тормозную жидкость
из запечатанной емкости, соответствующую
классам DOT3 или DOT4. Тормозная жидкость
гигроскопична. При большом содержании влаги
в тормозной жидкости уменьшается
эффективность тормозной системы.
В холодную погоду
Тормозная жидкость /
жидкость гидропривода
сцепления*
Проверка уровня жидкости Рекомендуемый тип жидкости
ПРЕДУПРЕЖДЕНИЕ
При работе с тормозной жидкостью
следует соблюдать осторожность,
следить, чтобы она не попала в глаза,
на кожу и на лакокрасочное покрытие.
Нужно немедленно собирать пролитую
жидкость. Если тормозная жидкость
попала на кожу или в глаза, немедленно
промыть пораженный участок
большим количеством чистой воды.
В случае необходимости обратиться
за помощью к
врачу.
ПРЕДОСТЕРЕЖЕНИЕ
Нужно использовать тормозную жидкость
только рекомендованного типа.
Запрещается смешивать тормозные
жидкости разных марок, т. к. между ними
возможна химическая реакция.
Не следует допускать контакта или
смешивания тормозной жидкости
и нефтепродуктов, а также попадания
последних в тормозную систему.
Это приведет к повреждению уплотнений.
В нормальных условиях эксплуатации
крышку бачка следует держать закрытой
во избежание ухудшения характеристик
тормозной жидкости.
Прежде чем открывать крышку бачка,
нужно протереть ее, а по окончании
обслуживания плотно закрыть.

Аккумуляторная батарея
Техническое обслуживание автомобиля10-9
10
E01001203936

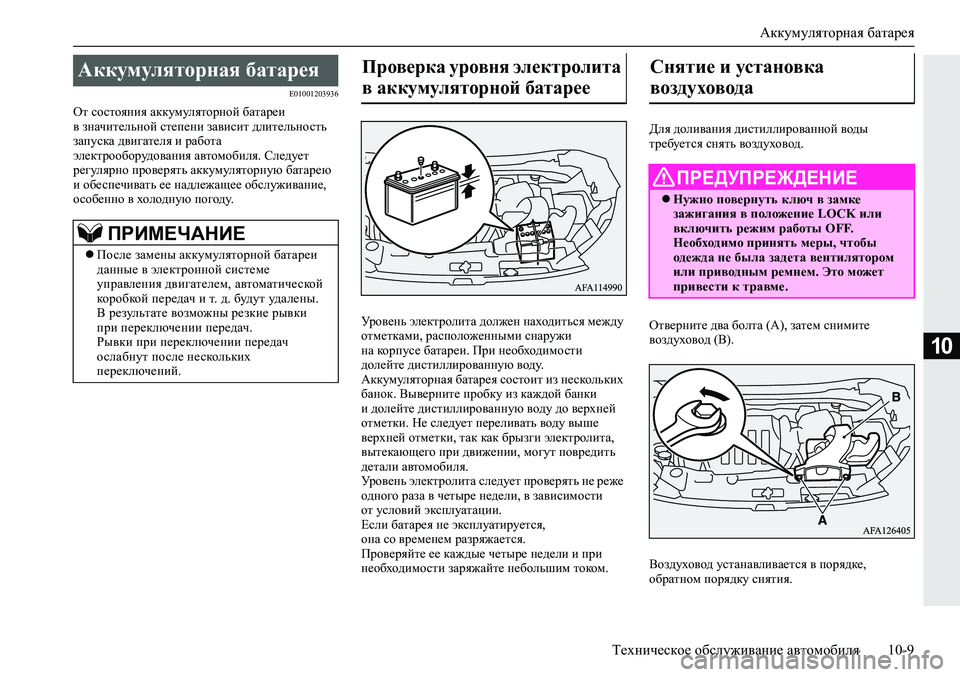

От состояния аккумуляторной батареи
в значительной степени зависит длительность
запуска двигателя и работа
электрооборудования автомобиля. Следует
регулярно проверять аккумуляторную батарею
и обеспечивать ее надлежащее обслуживание,
особенно в холодную погоду.
Уровень электролита должен находиться между
отметками, расположенными снаружи
на корпусе батареи. При необходимости
долейте дистиллированную воду.
Аккумуляторная батарея состоит из нескольких
банок
. Выверните пробку из каждой банки
и долейте дистиллированную воду до верхней
отметки. Не следует переливать воду выше
верхней отметки, так как брызги электролита,
вытекающего при движении, могут повредить
детали автомобиля.
Уровень электролита следует проверять не реже
одного раза в четыре недели, в зависимости
от условий эксплуатации.
Если батарея не эксплуатируется,
она со временем разряжается.
Проверяйте ее каждые четыре недели и при
необходимости заряжайте небольшим током.Для доливания дистиллированной воды
требуется снять воздуховод.
Отверните два болта (A), затем снимите
воздуховод (В).
Воздуховод устанавливается в порядке,
обратном порядку снятия.
Аккумуляторная батарея
ПРИМЕЧАНИЕ
После замены аккумуляторной батареи
данные в электронной системе
управления двигателем, автоматической
коробкой передач и т. д. будут удалены.
В результате возможны резкие рывки
при переключении передач.
Рывки при переключении передач
ослабнут после нескольких
переключений.
Проверка уровня электролита
в аккумуляторной батарее Снятие и установка
воздуховода
ПРЕДУПРЕЖДЕНИЕ
Нужно повернуть ключ в замке
зажигания в положение LOCK или
включить режим работы OFF.
Необходимо принять меры, чтобы
одежда не была задета вентилятором
или приводным ремнем. Это может
привести к травме.

Аккумуляторная батарея
10-10Техническое обслуживание автомобиля
10

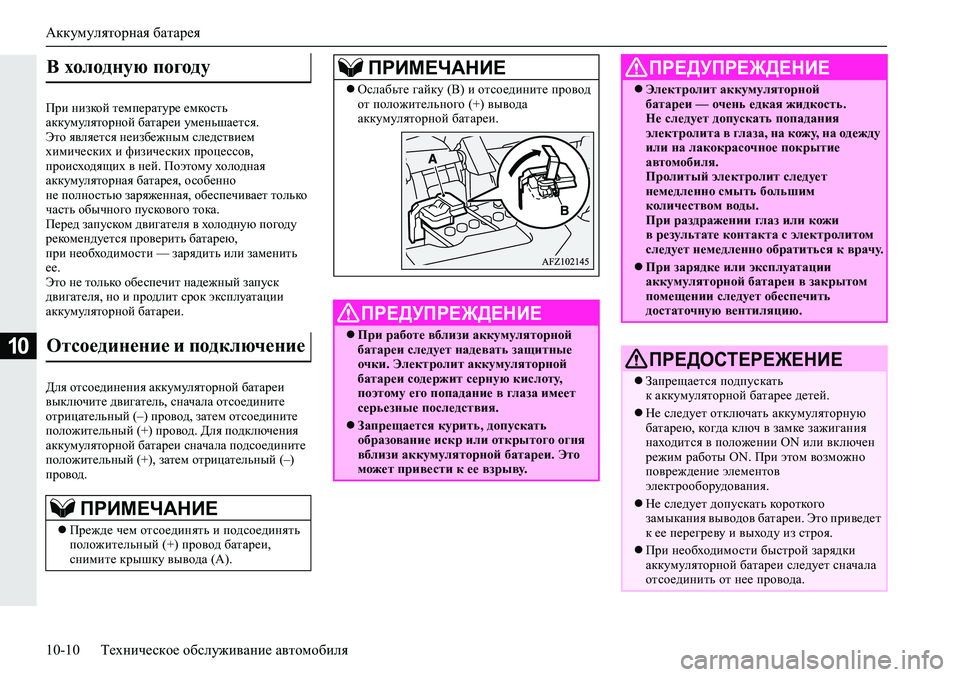

При низкой температуре емкость
аккумуляторной батареи уменьшается.
Это является неизбежным следствием
химических и физических процессов,
происходящих в ней. Поэтому холодная
аккумуляторная батарея, особенно
не полностью заряженная, обеспечивает только
часть обычного пускового тока.
Перед запуском двигателя в холодную погоду
рекомендуется проверить батарею,
при необходимости — зарядить или заменить
ее.
Это не только обеспечит
надежный запуск
двигателя, но и продлит срок эксплуатации
аккумуляторной батареи.
Для отсоединения аккумуляторной батареи
выключите двигатель, сначала отсоедините
отрицательный (–) провод, затем отсоедините
положительный (+) провод. Для подключения
аккумуляторной батареи сначала подсоедините
положительный (+), затем отрицательный (–)
провод.
В холодную погоду
Отсоединение и подключение
ПРИМЕЧАНИЕ
Прежде чем отсоединять и подсоединять
положительный (+) провод батареи,
снимите крышку вывода (А).
Ослабьте гайку (В) и отсоедините провод
от положительного (+) вывода
аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ
При работе вблизи аккумуляторной
батареи следует надевать защитные
очки. Электролит аккумуляторной
батареи содержит серную кислоту,
поэтому его попадание в глаза имеет
серьезные последствия.
Запрещается курить, допускать
образование искр или открытого огня
вблизи аккумуляторной батареи. Это
может привести к ее взрыву.
ПРИМЕЧАНИЕ
Электролит аккумуляторной
батареи — очень едкая жидкость.
Не следует допускать попадания
электролита в глаза, на кожу, на одежду
или на лакокрасочное покрытие
автомобиля.
Пролитый электролит следует
немедленно смыть большим
количеством воды.
При раздражении глаз или кожи
в результате контакта с электролитом
следует немедленно обратиться к врачу.
При зарядке или эксплуатации
аккумуляторной батареи в закрытом
помещении следует обеспечить
достаточную вентиляцию.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается подпускать
к аккумуляторной батарее детей.
Не следует отключать аккумуляторную
батарею, ко гд а ключ в замке зажигания
находится в положении ON или включен
режим работы ON. При этом возможно
повреждение элементов
электрооборудования.
Не следует допускать короткого
замыкания выводов батареи. Это приведет
к ее перегреву и выходу из строя.
При необходимости быстрой зарядки
аккумуляторной батареи следует сначала
отсоединить от нее провода.
ПРЕДУПРЕЖДЕНИЕ
