Краткое руководство
1-9Краткий обзор / краткое руководство
1
E08500501033
E08500602015
Нажатием кнопок на ключе производится
запирание и отпирание всех дверей, включая
дверь багажного отделения.
Зона действия ключа составляет примерно 4 м
от автомобиля.
См. раздел «Система дистанционного
управления замками дверей», стр. 3-4.Если электронный ключ находится при Вас
(в пределах зоны действия системы), то
при нажатии кнопки запирания/отпирания (А)
на двери
водителя или переднего пассажира,
кнопки запирания (В) на двери багажного
отделения (при запирании) или кнопки
отпирания (С) на двери багажного отделения
(при отпирании) все двери, включая дверь
багажного отделения, запираются или
отпираются.

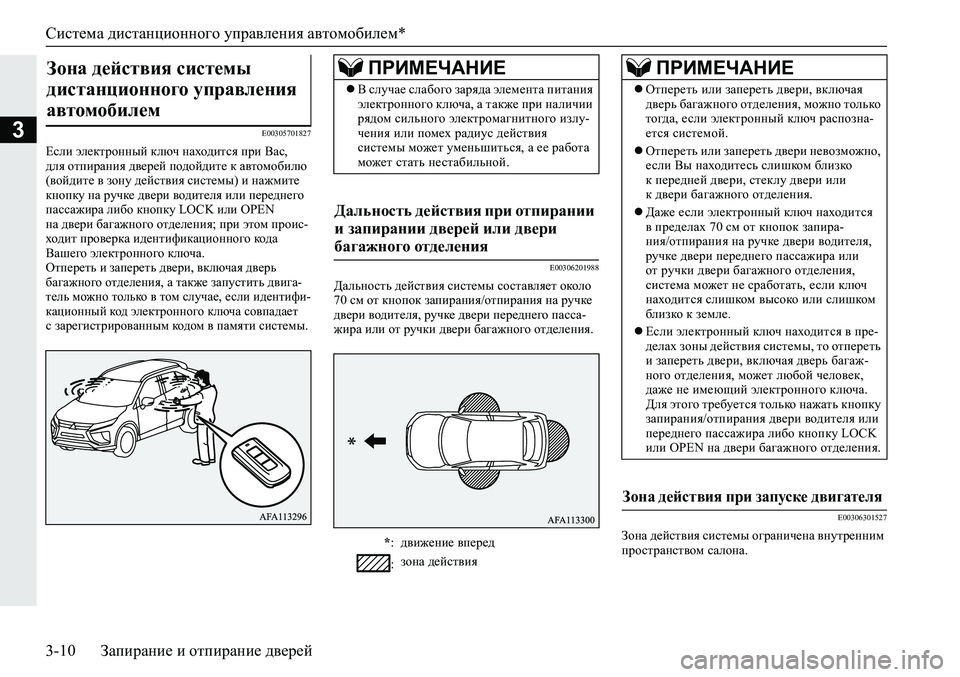

Дальность действия системы составляет около
70 см от кнопок запирания/отпирания на ручке
двери водителя, ручке двери переднего
пассажира
или кнопок двери багажного
отделения.См. раздел «Система дистанционного
управления автомобилем», стр. 3-8.
Краткое руководство
Запирание и отпирание дверей,
включая дверь багажного
отделения
Система дистанционного
управления замками дверей
1:кнопка LOCK (ЗАПИРАНИЕ)
2:кнопка UNLOCK (ОТПИРАНИЕ)
3:контрольная лампа
Ключ автомобиля
с системой дистан-
ционного управления
замками дверейЭлектронный ключ
Система дистанционного
управления автомобилем
*

Краткое руководство

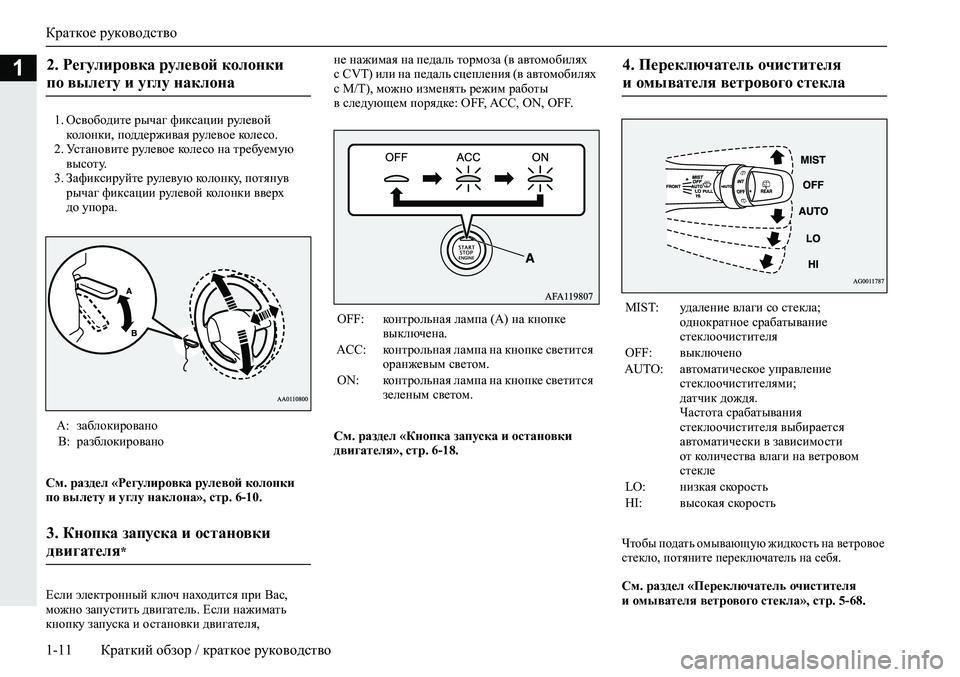

1-11Краткий обзор / краткое руководство
1
1.Освободите рычаг фиксации рулевой
колонки, поддерживая рулевое колесо.
2.Установите рулевое колесо на требуемую
высоту.
3.Зафиксируйте рулевую колонку, потянув
рычаг фиксации рулевой колонки вверх
до упора.
См. раздел «Регулировка рулевой колонки
по вылету и углу наклона», стр. 6-10.
Если электронный ключ находится при Вас,
можно запустить двигатель. Если нажимать
кнопку запуска
и остановки двигателя, не нажимая на педаль тормоза (в автомобилях
с CVT) или на педаль сцепления (в автомобилях
с M/T), можно изменять режим работы
в следующем порядке: OFF, ACC, ON, OFF.
См. раздел «Кнопка запуска и остановки
двигателя», стр. 6-18.
Чтобы подать омывающую жидкость на ветровое
стекло, потяните переключатель на себя.
См. раздел «Переключатель очистителя
и омывателя ветрового стекла», стр. 5-68.
2. Регулировка рулевой колонки
по вылету и углу наклона
A:заблокировано
B:разблокировано
3. Кнопка запуска и остановки
двигателя
*
OFF:контрольная лампа (А) на кнопке
выключена.
ACC:контрольная лампа на кнопке светится
оранжевым светом.
ON:контрольная лампа на кнопке светится
зеленым светом.
4. Переключатель очистителя
и омывателя ветрового стекла
MIST:удаление влаги со стекла;
однократное срабатывание
стеклоочистителя
OFF:выключено
AUTO:автоматическое управление
стеклоочистителями;
датчик дождя.
Частота срабатывания
стеклоочистителя выбирается
автоматически в зависимости
от количества влаги на ветровом
стекле
LO:низкая скорость
HI:высокая скорость

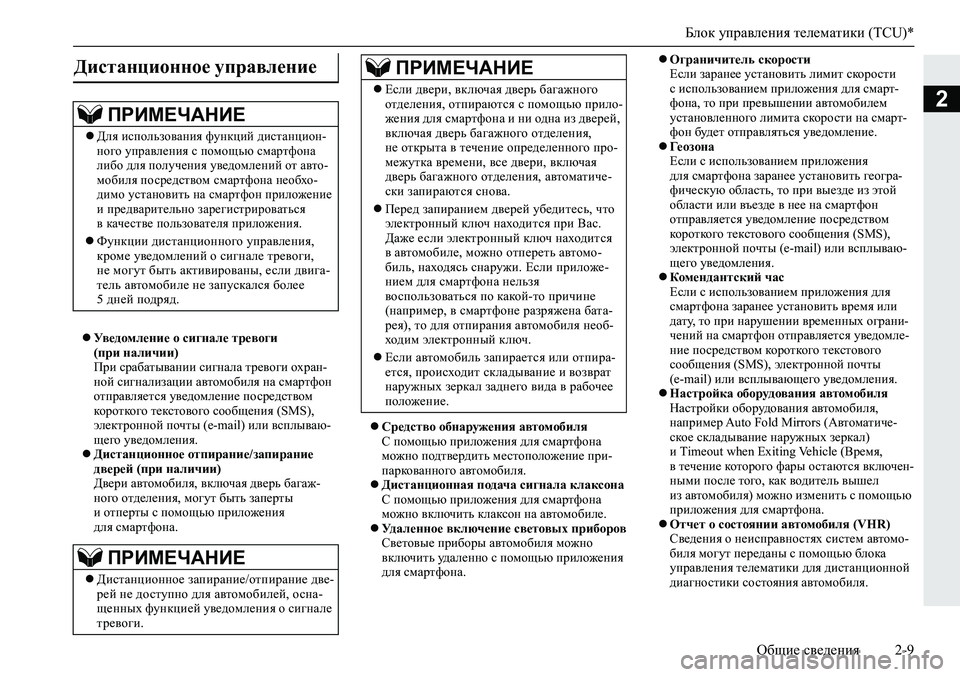

Блок управления телематики (TCU)*
Общие сведения2-9
2
Уведомление о сигнале тревоги
(при наличии)
При срабатывании сигнала тревоги охран-
ной сигнализации автомобиля на смартфон
отправляется уведомление посредством
короткого текстового сообщения (SMS),
электронной почты (e-mail) или всплываю-
щего уведомления.
Дистанционное отпирание/запирание
дверей (при наличии)
Двери автомобиля, включая дверь багаж-
ного отделения, могут быть заперты
и отперты с помощью приложения
для смартфона.Средство обнаружения автомобиля
С помощью приложения для смартфона
можно подтвердить местоположение при-
паркованного автомобиля.
Дистанционная подача сигнала клаксона
С помощью приложения для смартфона
можно включить клаксон на автомобиле.
Удаленное включение световых приборов
Световые приборы автомобиля можно
включить удаленно с помощью приложения
для смартфона.Ограничитель скорости
Если заранее установить лимит
скорости
с использованием приложения для смарт-
фона, то при превышении автомобилем
установленного лимита скорости на смарт-
фон будет отправляться уведомление.
Геозона
Если с использованием приложения
для смартфона заранее установить геогра-
фическую область, то при выезде из этой
области или въезде в нее на смартфон
отправляется уведомление посредством
короткого текстового сообщения (SMS),
электронной почты (e-mail) или всплываю-
щего уведомления.
Комендантский час
Если с использованием приложения для
смартфона заранее установить время или
дату, то при нарушении временных ограни-
чений на смартфон отправляется уведомле-
ние посредством короткого текстового
сообщения (SMS), электронной почты
(e-mail) или всплывающего уведомления.
Настройка оборудования автомобиля
Настройки оборудования автомобиля,
например Auto Fold Mirrors (Автоматиче-
ское складывание наружных
зеркал)
и Timeout when Exiting Vehicle (Время,
в течение которого фары остаются включен-
ными после того, как водитель вышел
из автомобиля) можно изменить с помощью
приложения для смартфона.
Отчет о состоянии автомобиля (VHR)
Сведения о неисправностях систем автомо-
биля могут переданы с помощью блока
управления телематики для дистанционной
диагностики состояния автомобиля.
Дистанционное управление
ПРИМЕЧАНИЕ
Для использования функций дистанцион-
ного управления с помощью смартфона
либо для получения уведомлений от авто-
мобиля посредством смартфона необхо-
димо установить на смартфон приложение
и предварительно зарегистрироваться
в качестве пользователя приложения.
Функции дистанционного управления,
кроме уведомлений о сигнале тревоги,
не могут быть активированы, если двига-
тель автомобиле не запускался более
5 дней подряд.
ПРИМЕЧАНИЕ
Дистанционное запирание/отпирание две-
рей не доступно для автомобилей, осна-
щенных функцией уведомления о сигнале
тревоги.
Если двери, включая дверь багажного
отделения, отпираются с помощью прило-
жения для смартфона и ни одна из дверей,
включая дверь багажного отделения,
не открыта в течение определенного про-
межутка времени, все двери, включая
дверь багажного отделения, автоматиче-
ски запираются снова.
Перед запиранием дверей убедитесь, что
электронный ключ находится при Вас
.
Даже если электронный ключ находится
в автомобиле, можно отпереть автомо-
биль, находясь снаружи. Если приложе-
нием для смартфона нельзя
воспользоваться по какой-то причине
(например, в смартфоне разряжена бата-
рея), то для отпирания автомобиля необ-
ходим электронный ключ.
Если автомобиль запирается или отпира-
ется, происходит складывание и возврат
наружных
зеркал заднего вида в рабочее
положение.
ПРИМЕЧАНИЕ

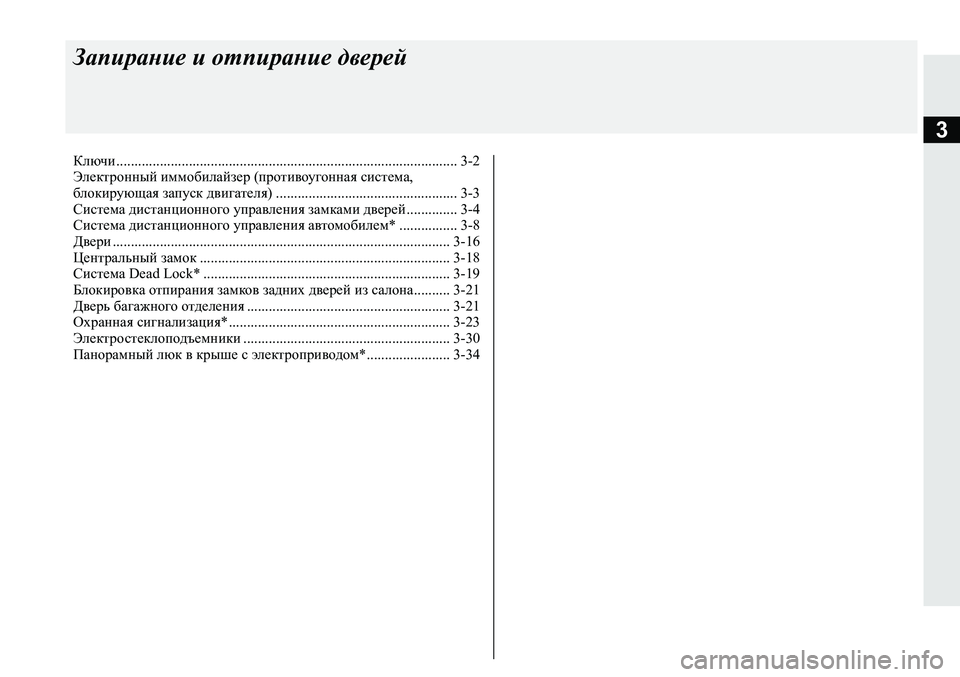

3
Запирание и отпирание дверей
Ключи.............................................................................................. 3-2
Электронный иммобилайзер (противоугонная система,
блокирующая запуск двигателя) .................................................. 3-3
Система дистанционного управления замками дверей.............. 3-4
Система дистанционного управления автомобилем* ................ 3-8
Двери............................................................................................. 3-16
Центральный замок..................................................................... 3-18
Система Dead Lock* .................................................................... 3-19
Блокировка отпирания замков задних дверей из салона.......... 3-21
Дверь багажного отделения........................................................ 3-21
Охранная сигнализация*............................................................. 3-23
Электростеклоподъемники......................................................... 3-30
Панорамный люк в крыше с электроприводом*....................... 3-34

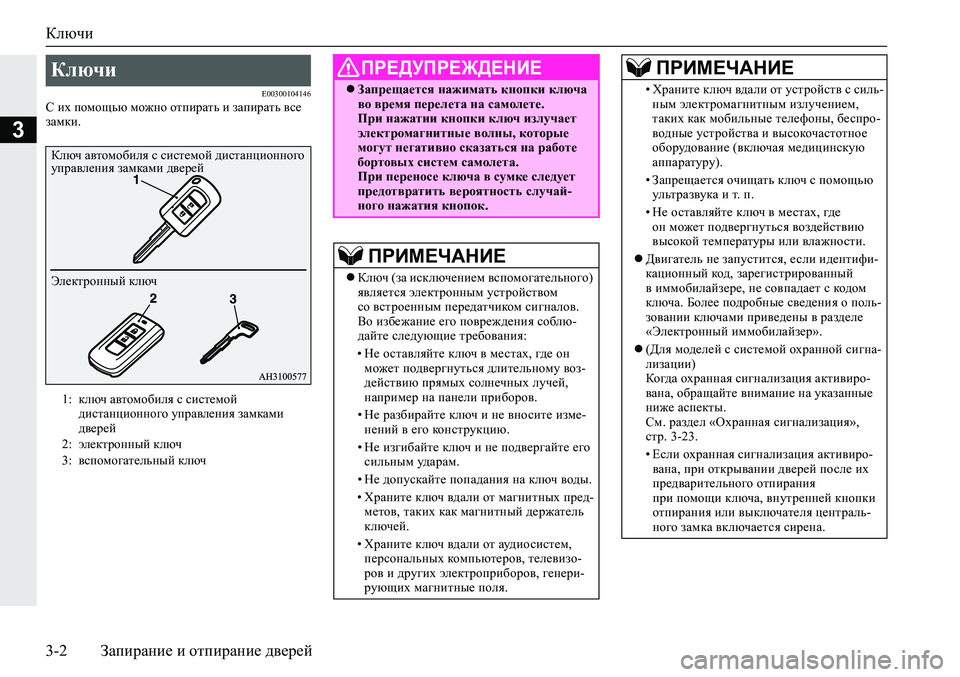

Ключи
3-2Запирание и отпирание дверей
3
E00300104146С их помощью можно отпирать и запирать все
замки.
Ключи
1:ключ автомобиля с системой
дистанционного управления замками
дверей
2:электронный ключ
3:вспомогательный ключ
Ключ автомобиля с системой дистанционного
управления замками дверей
Электронный ключ
ПРЕДУПРЕЖДЕНИЕ
Запрещается нажимать кнопки ключа
во время перелета на самолете.
При нажатии кнопки ключ излучает
электромагнитные волны, которые
могут негативно сказаться на работе
бортовых систем самолета.
При переносе ключа в сумке следует
предотвратить вероятность случай-
ного нажатия кнопок.
ПРИМЕЧАНИЕ
Ключ (за исключением вспомогательного)
является электронным устройством
со встроенным передатчиком сигналов.
Во избежание его повреждения соблю-
дайте следующие требования:
•Не оставляйте ключ в местах, гд е он
может подвергнуться длительному воз-
действию прямых солнечных лучей,
например на панели приборов.
•Не разбирайте ключ и не вносите изме-
нений в его конструкцию.
•Не изгибайте ключ и не подвергайте его
сильным ударам.
•Не допускайте попадания на ключ воды.
•Храните ключ вдали от магнитных пред-
метов, таких как магнитный держатель
ключей.
•Храните ключ вдали от аудиосистем,
персональных компьютеров, телевизо-
ров и других электроприборов, генери-
рующих магнитные поля.
•Храните ключ вдали от устройств с силь-
ным электромагнитным излучением,
таких как мобильные телефоны, беспро-
водные устройства и высокочастотное
оборудование (включая медицинскую
аппаратуру).
•Запрещается очищать ключ с помощью
ультразвука и т. п.
•Не оставляйте ключ в местах, гд е
он может подвергнуться воздействию
высокой температуры или влажности.
Двигатель не запустится
, если идентифи-
кационный код, зарегистрированный
в иммобилайзере, не совпадает с код ом
ключа. Более подробные сведения о поль-
зовании ключами приведены в разделе
«Электронный иммобилайзер».
(Для моделей с системой охранной сигна-
лизации)
Ко гд а охранная сигнализация активиро-
вана, обращайте внимание на указанные
ниже аспекты.
См. раздел «Охранная сигнализация»,
стр. 3-23.
•Если
охранная сигнализация активиро-
вана, при открывании дверей после их
предварительного отпирания
при помощи ключа, внутренней кнопки
отпирания или выключателя централь-
ного замка включается сирена.
ПРИМЕЧАНИЕ

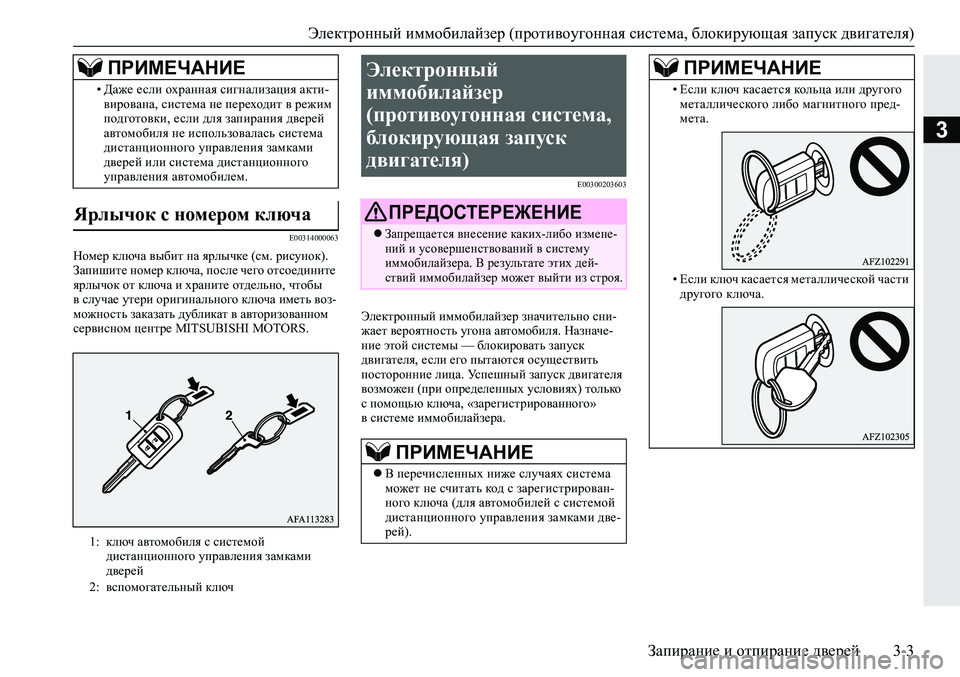

Электронный иммобилайзер (противоугонная система, блокирующая запуск двигателя)
Запирание и отпирание дверей3-3
3
E00314000063
Номер ключа выбит на ярлычке (см. рисунок).
Запишите номер ключа, после чего отсоедините
ярлычок от ключа и храните отдельно, чтобы
в случае утери оригинального ключа иметь воз-
можность заказать дубликат в авторизованном
сервисном центре MITSUBISHI MOTORS.
E00300203603
Электронный иммобилайзер значительно сни-
жает вероятность угона автомобиля. Назначе-
ние этой системы — блокировать запуск
двигателя, если его пытаются осуществить
посторонние лица. Успешный запуск двигателя
возможен (при определенных условиях) только
с помощью ключа, «зарегистрированного»
в системе иммобилайзера. •Даже если охранная сигнализация акти-
вирована, система не переходит в режим
подготовки, если для
запирания дверей
автомобиля не использовалась система
дистанционного управления замками
дверей или система дистанционного
управления автомобилем.
Ярлычок с номером ключа
1:ключ автомобиля с системой
дистанционного управления замками
дверей
2:вспомогательный ключ
ПРИМЕЧАНИЕЭлектронный
иммобилайзер
(противоугонная система,
блокирующая запуск
двигателя)
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается внесение каких-либо измене-
ний и усовершенствований в систему
иммобилайзера. В результате этих дей-
ствий иммобилайзер может выйти из строя.
ПРИМЕЧАНИЕ
В перечисленных ниже случаях система
может не считать код с зарегистрирован-
ного ключа (для автомобилей с системой
дистанционного управления замками две-
рей).
•Если ключ касается кольца или другого
металлического либо магнитного пред-
мета.
•Если ключ касается металлической части
другого ключа.
ПРИМЕЧАНИЕ

Система дистанционного управления замками дверей
3-4Запирание и отпирание дверей
3
E00300304539
Нажатием кнопок на ключе производится запи-
рание и отпирание всех дверей, включая дверь
багажного отделения. Пульт на ключе также
позволяет управлять наружными зеркалами
заднего вида (для автомобилей с электроприво-
дом складывания наружных зеркал заднего
вида).Нажмите кнопку LOCK (ЗАПИРАНИЕ) (1).
После этого все двери, включая дверь багаж-
ного отделения, будут заперты. При запирании

дверей, включая дверь багажного отделения,
указатели поворота мигнут один раз.
Нажмите кнопку UNLOCK (ОТПИРАНИЕ) (2).
После этого все двери, включая дверь багажного
отделения, будут отперты. Если в момент отпи-
рания выключатель передней или задней лампы
освещения салона находится в положении
или
, эта лампа включится примерно
на 15 секунд, а указатели поворота мигнут
2 раза.
Также можно запрограммировать включение
габаритных огней примерно на 30 с. См. раздел
•Если ключ касается или находится
в непосредственной близости от другого
ключа иммобилайзера, в том числе
и от ключа другого автомобиля.
В этом случае снимите с ключа посто-
ронний предмет или другой ключ. После
этого снова попытайтесь запустить дви-
гатель. Если двигатель не запускается,
рекомендуется обратиться в авторизо-
ванный сервисный центр MITSUBISHI
MOTORS.
Если двигатель не запускается, рекомен-
дуется обратиться в авторизованный сер-
висный центр MITSUBISHI MOTORS
(для автомобилей с системой дистанцион-
ного управления автомобилем).
ПРИМЕЧАНИЕ
В случае утери одного из ключей как
можно быстрее закажите дубликат ключа
в авторизованном сервисном центре
MITSUBISHI MOTORS. Для этого предо-
ставьте автомобиль и все оставшиеся
ключи в авторизованный сервисный центр
MITSUBISHI MOTORS. Все ключи необ-
ходимо перерегистрировать в электрон-
ном блоке иммобилайзера. Всего
в иммобилайзере можно зарегистрировать
определенное количество ключей.
•Ключи системы
дистанционного управ-
ления замками дверей: до 8 ключей.
•Электронные ключи: до 4 ключей.
Система дистанционного
управления замками
дверей
ПРИМЕЧАНИЕ
1:кнопка LOCK (ЗАПИРАНИЕ)
2:кнопка UNLOCK (ОТПИРАНИЕ)
3:контрольная лампа
Запирание
Отпирание
Ключ автомобиля
с системой дистанци-
онного управления
замками дверейЭлектронный ключ

Система дистанционного управления автомобилем*
3-8Запирание и отпирание дверей
3

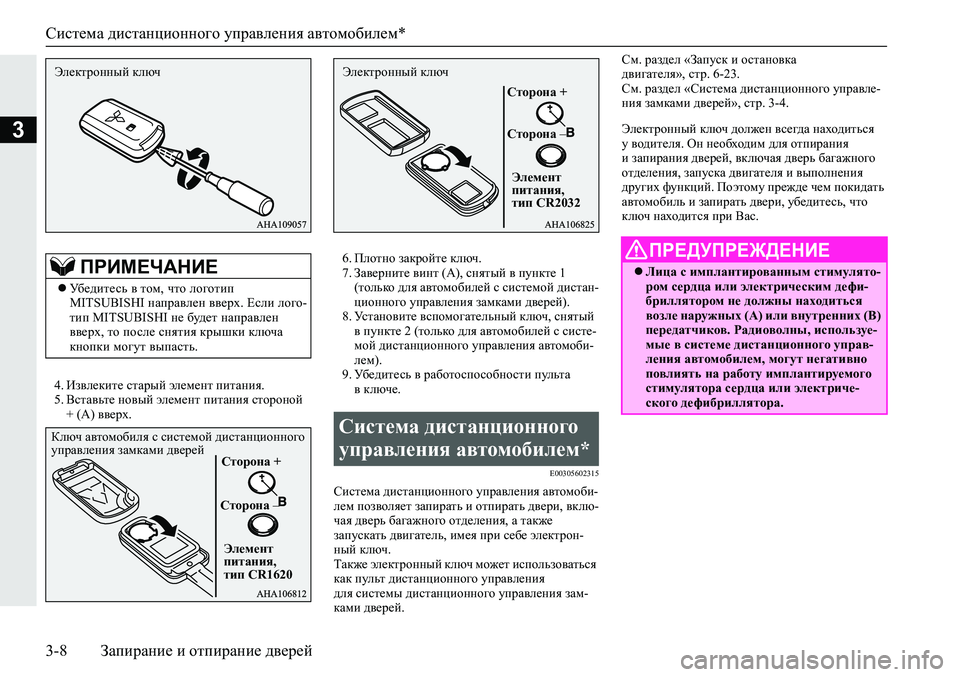

4.Извлеките старый элемент питания.
5.Вставьте новый элемент питания стороной
+ (A) вверх.6.Плотно закройте ключ.
7.Заверните винт (A), снятый в пункте 1
(только для автомобилей с системой дистан-
ционного управления замками дверей).
8.Установите вспомогательный ключ, снятый
в пункте 2 (только для автомобилей с систе-
мой дистанционного управления автомоби-
лем).
9.Убедитесь в работоспособности пульта
в ключе.
E00305602315
Система дистанционного управления автомоби-
лем позволяет запирать и отпирать двери, вклю-
чая дверь багажного отделения, а также
запускать двигатель, имея при себе электрон-
ный ключ.
Также электронный ключ может использоваться
как пульт дистанционного управления
для системы дистанционного управления зам-
ками дверей.См. раздел «Запуск и остановка
двигателя», стр. 6-23.
См. раздел «Система
дистанционного управле-
ния замками дверей», стр. 3-4.
Электронный ключ должен всегда находиться
у водителя. Он необходим для отпирания
и запирания дверей, включая дверь багажного
отделения, запуска двигателя и выполнения
других функций. Поэтому прежде чем покидать
автомобиль и запирать двери, убедитесь, что
ключ находится при Вас.
ПРИМЕЧАНИЕ
Убедитесь в том, что логотип
MITSUBISHI направлен вверх. Если лого-
тип MITSUBISHI не будет направлен
вверх, то после снятия крышки ключа
кнопки могут выпасть.
Электронный ключ
Сторона +
Сторона –
Элемент
питания,
тип CR1620 Ключ автомобиля с системой дистанционного
управления замками дверей
Система дистанционного
управления автомобилем*
Электронный ключ
Сторона +
Сторона –
Элемент
питания,
тип CR2032

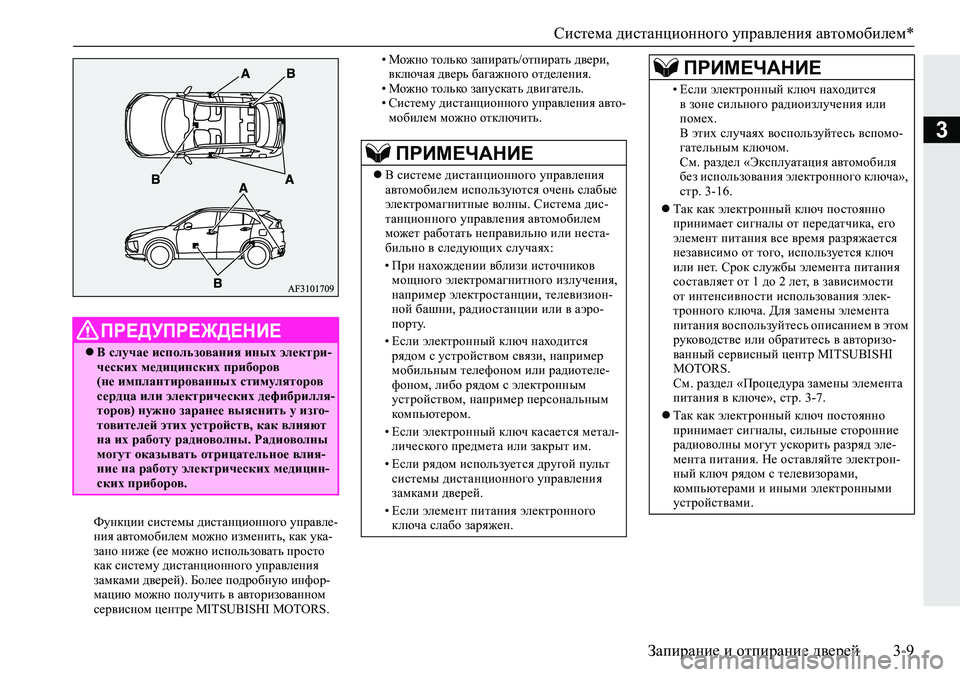

ПРЕДУПРЕЖДЕНИЕ
Лица с имплантированным стимулято-
ром сердца или электрическим дефи-
бриллятором не должны находиться
возле наружных (А) или внутренних (В)
передатчиков. Радиоволны, используе-
мые в системе дистанционного управ-
ления автомобилем, могут негативно
повлиять на работу имплантируемого
стимулятора сердца или электриче-
ского дефибриллятора.

Система дистанционного управления автомобилем*
Запирание и отпирание дверей3-9
3
Функции системы дистанционного управле-
ния автомобилем можно изменить, как ука-
зано ниже (ее можно использовать просто
как систему дистанционного управления
замками дверей). Более подробную инфор-
мацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.•Можно только запирать/отпирать двери,
включая дверь багажного отделения.
•Можно только запускать двигатель.
•Систему дистанционного управления авто-
мобилем можно отключить.
ПРЕДУПРЕЖДЕНИЕ
В случае использования иных электри-
ческих медицинских приборов
(не имплантированных стимуляторов
сердца или электрических дефибрилля-
торов) нужно заранее выяснить у изго-
товителей этих устройств, как влияют
на их работу радиоволны. Радиоволны
могут оказывать отрицательное влия-
ние на работу электрических медицин-
ских приборов.
ПРИМЕЧАНИЕ
В системе дистанционного управления
автомобилем используются очень слабые
электромагнитные волны. Система дис-
танционного управления автомобилем
может работать неправильно или неста-
бильно в следующих случаях:
•При нахождении вблизи источников
мощного электромагнитного излучения,
например электростанции, телевизион-
ной башни, радиостанции или в аэро-
порту.
•Если электронный ключ находится
рядом с устройством связи,
например
мобильным телефоном или радиотеле-
фоном, либо рядом с электронным
устройством, например персональным
компьютером.
•Если электронный ключ касается метал-
лического предмета или закрыт им.
•Если рядом используется другой пульт
системы дистанционного управления
замками дверей.
•Если элемент питания электронного
ключа слабо заряжен.
•Если электронный ключ находится
в зоне сильного радиоизлучения или
помех.
В этих случаях воспользуйтесь вспомо-
гательным ключом.
См. раздел «Эксплуатация автомобиля
без использования электронного ключа»,
стр. 3-16.
Так как электронный ключ постоянно
принимает сигналы от передатчика, его
элемент питания все время разряжается
независимо от того, используется ключ
или нет. Срок службы
элемента питания
составляет от 1 до 2 лет, в зависимости
от интенсивности использования элек-
тронного ключа. Для замены элемента
питания воспользуйтесь описанием в этом
руководстве или обратитесь в авторизо-
ванный сервисный центр MITSUBISHI
MOTORS.
См. раздел «Процедура замены элемента
питания в ключе», стр. 3-7.
Так как электронный ключ постоянно
принимает сигналы, сильные сторонние
радиоволны могут
ускорить разряд эле-
мента питания. Не оставляйте электрон-
ный ключ рядом с телевизорами,
компьютерами и иными электронными
устройствами.
ПРИМЕЧАНИЕ

Система дистанционного управления автомобилем*
3-10Запирание и отпирание дверей
3E00305701827
Если электронный ключ находится при Вас,
для отпирания дверей подойдите к автомобилю
(войдите в зону действия системы) и нажмите
кнопку на ручке двери водителя или переднего
пассажира либо кнопку LOCK или OPEN
на двери багажного отделения; при этом проис-
ходит проверка идентификационного код а
Вашего электронного ключа.
Отпереть и запереть двери, включая дверь
багажного отделения, а также запустить двига-
тель можно только в том случае, если идентифи-
кационный код электронного ключа совпадает
с зарегистрированным кодом в памяти системы.E00306201988
Дальность действия системы составляет около
70 см от кнопок запирания/отпирания на ручке
двери водителя, ручке двери переднего пасса-
жира или от ручки двери багажного отделения.
E00306301527
Зона действия системы ограничена внутренним
пространством салона.
Зона действия системы
дистанционного управления
автомобилем

ПРИМЕЧАНИЕ
В случае слабого заряда элемента питания
электронного ключа, а также при наличии
рядом сильного электромагнитного излу-
чения или помех радиус действия
системы может уменьшиться, а ее работа
может стать нестабильной.
Дальность действия при отпирании
и запирании дверей или двери
багажного отделения

*:движение вперед
:зона действия
ПРИМЕЧАНИЕ
Отпереть или запереть двери, включая
дверь багажного отделения, можно только
тогда, если электронный ключ распозна-
ется системой.
Отпереть или запереть двери невозможно,
если Вы находитесь слишком близко
к передней двери, стеклу двери или
к двери багажного отделения.
Даже если электронный ключ находится
в пределах 70 см от кнопок запира-
ния/
отпирания на ручке двери водителя,
ручке двери переднего пассажира или
от ручки двери багажного отделения,
система может не сработать, если ключ
находится слишком высоко или слишком
близко к земле.
Если электронный ключ находится в пре-
делах зоны действия системы, то отпереть
и запереть двери, включая дверь багаж-
ного отделения, может
любой человек,
даже не имеющий электронного ключа.
Для этого требуется только нажать кнопку
запирания/отпирания двери водителя или
переднего пассажира либо кнопку LOCK
или OPEN на двери багажного отделения.
Зона действия при запуске двигателя
