Краткое руководство
1-9 Краткий обзор / краткое руководство
1
E08500501033
E08500602015
Нажатием кнопок на ключе производится
запирание и отпирание всех дверей, включая
дверь багажного отделения.
Зона действия ключа составляет примерно 4 м
от автомобиля.
См. раздел «Система дистанционного
управления замками дверей», стр. 3-4.Если электронный ключ находится при Вас
(в пределах зоны действия системы),
то при нажатии кнопки запирания/отпирания
(А) на двери водителя или переднего
пассажира, кнопки запирания (В) на двери
багажного отделения (при запирании) или
кнопки отпирания (С) на двери багажного
отделения (при отпирании) все двери, включая
дверь багажного отделения, запираются или
отпираются.
Дальность действия системы составляет около
70 см от кнопок запирания/отпирания на ручке
двери водителя, ручке двери переднего
пассажира или кнопок двери багажного
отделения.См. раздел «Система дистанционного
управления автомобилем», стр. 3-9.
Краткое руководство
Запирание и отпирание дверей,
включая дверь багажного
отделения
Система дистанционного
управления замками дверей
1: кнопка LOCK (ЗАПИРАНИЕ)
2: кнопка UNLOCK (ОТПИРАНИЕ)
3: контрольная лампа
Ключ автомобиля
с системой дистан-
ционного управления
замками дверейЭлектронный ключ
Система дистанционного
управления автомобилем
*

Краткое руководство

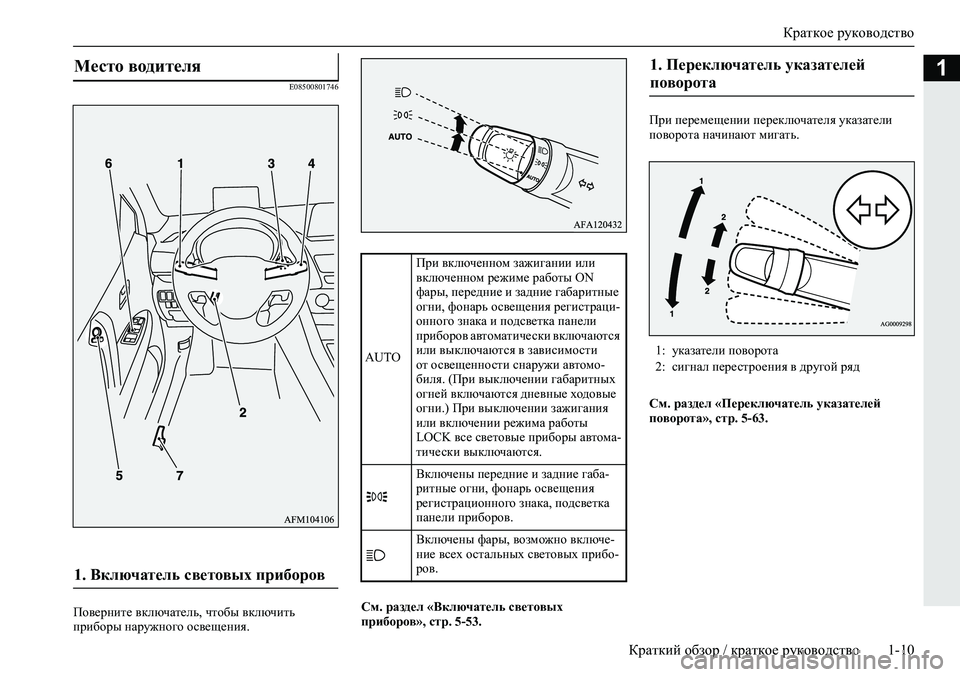

Краткий обзор / краткое руководство 1-10
1E08500801746
Поверните включатель, чтобы включить
приборы наружного освещения.См. раздел «Включатель световых
приборов», стр. 5-53.При перемещении переключателя указатели
поворота начинают мигать.
См. раздел «Переключатель указателей
поворота», стр. 5-63.
Место водителя
1. Включатель световых приборов
AUTOПри включенном зажигании или
включенном режиме работы ON
фары, передние и задние габаритные
огни, фонарь освещения регистраци-
онного знака и подсветка панели
приборов автоматически включаются
или выключаются в зависимости
от освещенности снаружи автомо-
биля. (При выключении габаритных
огней включаются дневные ходовые
огни.) При выключении зажигания
или включении режима работы
LOCK все световые приборы автома-
тически выключаются.
Включены передние и задние габа-
ритные огни, фонарь освещения
регистрационного знака, подсветка
панели приборов.
Включены фары, возможно включе-
ние всех остальных световых прибо-
ров.
1. Переключатель указателей
поворота
1: указатели поворота
2: сигнал перестроения в другой ряд

3
Запирание и отпирание дверей
Ключи <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
11001100110011001100110011[................................... 3-2
Электронный иммобилайзер (противоугонная система,
блокирующая запуск двигателя) ................................................ 3-3
Система дистанционного управления замками дверей ............ 3-4
Система дистанционного управления автомобилем* .............. 3-9
Двери <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
11001100110011001100110011[.................................. 3-16
Центральный замок ................................................................... 3-18
Система Dead Lock* .................................................................. 3-19
Блокировка отпирания замков задних дверей из салона ........ 3-21
Дверь багажного отделения ...................................................... 3-21
Охранная сигнализация* ........................................................... 3-23
Электростеклоподъемники ....................................................... 3-30
Панорамный люк в крыше с электроприводом* ..................... 3-34

Система дистанционного управления замками дверей
3-4 Запирание и отпирание дверей
3
E00300304539
Нажатием кнопок на ключе производится запи-
рание и отпирание всех дверей, включая дверь
багажного отделения. Пульт на ключе также
позволяет управлять наружными зеркалами
заднего вида (для автомобилей с электроприво-
дом складывания наружных зеркал заднего
вида).Нажмите кнопку LOCK (ЗАПИРАНИЕ) (1).
После этого все двери, включая дверь багаж-
ного отделения, будут заперты. При запирании
дверей, включая дверь багажного отделения,
указатели поворота мигнут один раз.
Нажмите кнопку UNLOCK (ОТПИРАНИЕ) (2).
После этого все двери, включая дверь багажного
отделения, будут отперты. Если в момент отпи-
рания выключатель передней или задней лампы
освещения салона находится в положении
или
, эта лампа включится примерно
на 15 секунд, а указатели поворота мигнут
2 раза.
Также можно запрограммировать включение
габаритных огней примерно на 30 с. См. раздел
«Вежливая подсветка», стр. 5-60.
• Если ключ касается или находится
в непосредственной близости от другого
ключа иммобилайзера, в том числе
и от ключа другого автомобиля.
В этом случае снимите с ключа посто-
ронний предмет или другой ключ. После
этого снова попытайтесь запустить дви-
гатель. Если двигатель не запускается,
рекомендуется обратиться в авторизо-
ванный сервисный центр MITSUBISHI
MOTORS.
Если двигатель не запускается, рекомен-
дуется обратиться в авторизованный сер-
висный центр MITSUBISHI MOTORS
(для автомобилей с системой дистанцион-
ного управления автомобилем).
ПРИМЕЧАНИЕ
В случае утери одного из ключей как
можно быстрее закажите дубликат ключа
в авторизованном сервисном центре
MITSUBISHI MOTORS. Для этого предо-
ставьте автомобиль и все оставшиеся
ключи в авторизованный сервисный центр
MITSUBISHI MOTORS. Все ключи необ-
ходимо перерегистрировать в электрон-
ном блоке иммобилайзера. Всего
в иммобилайзере можно зарегистрировать
определенное количество ключей.
• Ключи системы дистанционного управ-
ления замками дверей: до 8 ключей.
• Электронные ключи: до 4 ключей.
Система дистанционного
управления замками
дверей
ПРИМЕЧАНИЕ
1: кнопка LOCK (ЗАПИРАНИЕ)
2: кнопка UNLOCK (ОТПИРАНИЕ)
3: контрольная лампа
Запирание
Отпирание
Ключ автомобиля
с системой дистанци-
онного управления
замками дверейЭлектронный ключ

Система дистанционного управления замками дверей
Запирание и отпирание дверей 3-5
3
ПРИМЕЧАНИЕ
На всех автомобилях, кроме модификаций
с системой Dead Lock, функцию отпира-
ния дверей можно запрограммировать
таким образом, что при однократном
нажатии кнопки UNLOCK (ОТПИРА-
НИЕ) (2) будет отпираться только дверь
водителя.
Если функция отпирания дверей и двери
багажного отделения настроена так, как
описано выше, то для отпирания всех две-
рей требуется нажать кнопку UNLOCK
(ОТПИРАНИЕ) два раза подряд.
См. раздел «Настройка способа разблоки-
ровки дверей, включая дверь багажного
отделения», стр. 3-6.
Для автомобилей с выключателем склады-
вания наружных зеркал заднего вида воз-
можно складывание и возврат зеркал
заднего вида в рабочее положение с помо-
щью кнопок на ключе при запирании
и отпирании автомобиля.
См. раздел «Наружные зеркала заднего
вида», стр. 6-13.
Если в течение примерно 30 секунд после
нажатия кнопки UNLOCK (ОТПИРАНИЕ)
(2) не будет открыта ни одна дверь, вклю-
чая дверь багажного отделения, двери
вновь автоматически будут заперты.
Работу системы дистанционного управле-
ния замками дверей можно изменить,
как указано ниже.
• Изменить интервал до повторного авто-
матического запирания дверей.• Установить подтверждение (мигание
указателей поворота) только в момент
запирания или только в момент отпира-
ния дверей и двери багажного отделения.
• Отключить функцию подтверждения
(сообщающую о запирании и отпирании
дверей миганием указателей поворота).
• Изменить количество миганий указате-
лей поворота при подтверждении отпи-
рания/запирания дверей.
Более подробную информацию можно
получить в авторизованном сервисном
центре MITSUBISHI MOTORS.
В автомобилях, оборудованных систе-
мой Smartphone Link Display Audio,
настройки можно менять непосред-
ственно на дисплее. Более подробная
информация представлена в отдельном
руководстве.
Система дистанционного управления зам-
ками дверей не работает в следующих
случаях:
• Ключ находится в замке зажигания
(кроме автомобилей с системой дистан-
ционного управления автомобилем).
• Выбран режим работы, отличный от OFF
(для автомобилей с системой дистанци-
онного управления автомобилем).
Кнопка LOCK (ЗАПИРАНИЕ) (1) нажима-
ется при открытой двери, включая дверь
багажного отделения.
ПРИМЕЧАНИЕ
Зона действия ключа составляет при-
мерно 4 м от автомобиля. Однако вблизи
телевизионной башни, электростанции
или радиостанции радиус действия пульта
в ключе может уменьшиться.
Возникновение одной из нижеперечис-
ленных проблем может указывать на раз-
ряд элемента питания в ключе:
• При попытке воспользоваться ключом
в указанной зоне действия двери, вклю-
чая дверь багажного отделения, не запи-
раются либо не отпираются.
• Контрольная лампа (3) горит слабо или
не горит вообще.
Более подробную информацию можно
получить в авторизованном сервисном
центре MITSUBISHI MOTORS.
Если Вы самостоятельно меняете эле-
мент питания, см. раздел «Процедура
замены элемента питания в ключе»,
стр. 3-7.
При утере или повреждении ключа обра-
титесь в авторизованный сервисный
центр MITSUBISHI MOTORS, чтобы
заказать дубликат.
Для получения дополнительного ключа
рекомендуется обратиться в авторизован-
ный сервисный центр MITSUBISHI
MOTORS.
Нижеперечисленные ключи доступны
для Вашего автомобиля.
• Ключи системы дистанционного управ-
ления замками дверей: до 8 ключей.
• Электронные ключи: до 4 ключей.
ПРИМЕЧАНИЕ

Система дистанционного управления замками дверей
3-6 Запирание и отпирание дверей
3В автомобилях, оснащенных системой Dead
Lock, для ее включения следует нажать кнопку
LOCK (1) два раза.
Более подробную информацию см. в разделе
«Система Dead Lock», стр. 3-19.
E00310801972
При запирании дверей, включая дверь багаж-
ного отделения, нажатием кнопки LOCK (1)
наружные зеркала заднего вида складываются
автоматически.
При отпирании дверей, включая дверь багаж-
ного отделения, нажатием кнопки UNLOCK (2)
наружные зеркала заднего вида автоматически
возвращаются в рабочее положение.
E00310301397
Можно выбрать один из двух вариантов отпира-
ния дверей.
При каждом выборе способа отпирания дверей
звучит звуковой сигнал, чтобы обозначить тот
или иной способ отпирания.
Использование системы
Dead Lock
*
Управление наружными
зеркалами заднего вида
(автомобили
с электроприводом
складывания наружных
зеркал заднего вида)
Складывание
Возврат в рабочее положение
ПРИМЕЧАНИЕ
Настройки этой функции можно изменить
следующим образом:
• Автоматический возврат в рабочее поло-
жение происходит, когда дверь водителя
закрывается и ключ в замке зажигания
оказывается в положении ON или вклю-
чается режим работы ON.
Дополнительно автоматическое склады-
вание происходит при повороте ключа
в замке зажигания в положение LOCK
или ACC либо включении режима
работы OFF или ACC и последующем
открытии двери водителя.
• Автоматический возврат зеркал в рабо-
чее положение происходит при достиже-
нии скорости примерно 30 км/ч
(16 миль/ч).
• Доступно отключение функции автома-
тического возврата зеркал в рабочее
положение.
Более подробную информацию можно
получить в авторизованном сервисном
центре MITSUBISHI MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio,
настройки можно менять непосред-
ственно на дисплее.
Более подробная информация представ-
лена в отдельном руководстве.
Настройка способа
разблокировки дверей,
включая дверь багажного
отделения (кроме
автомобилей, оборудованных
системой Dead Lock)
СигналПараметры
Однократный
При однократном нажатии
кнопки UNLOCK (ОТПИРА-
НИЕ) (2), кнопки запирания/
отпирания на ручке двери
водителя или переднего пасса-
жира либо кнопки OPEN
на двери багажного отделения
отпираются все двери, включая
дверь багажного отделения.
(Заводская настройка.)
ДвукратныйПри однократном нажатии
кнопки UNLOCK (ОТПИРА-
НИЕ) (2) либо кнопки запира-
ния/отпирания на двери
водителя отпирается только
дверь водителя. При двукрат-
ном нажатии кнопки
UNLOCK или кнопки запира-
ния/отпирания на двери води-
теля отпираются все двери,
включая дверь багажного
отделения.

Система дистанционного управления замками дверей
Запирание и отпирание дверей 3-7
3
1. Поверните ключ в замке зажигания в поло-
жение LOCK и извлеките его (для автомоби-
лей с системой дистанционного управления
замками дверей) или включите режим
работы OFF (для автомобилей с системой
дистанционного управления автомобилем).
2. Убедитесь, что включатель световых прибо-
ров находится в положении AUTO,
и оставьте дверь водителя открытой.
3. Выполните следующие шаги. Шаги II–IV
должны быть выполнены в течение
8 секунд.
E00309502035
Перед заменой элемента питания снимите заряд
статического электричества с тела, дотронув-
шись до металлического заземленного пред-
мета. Шаг I
Удерживайте нажатой (4–8 секунд) кнопку
LOCK (1).
Шаг II
Удерживая нажатой кнопку LOCK (1),
нажмите на кнопку UNLOCK (2).
Шаг III
Удерживая кнопку UNLOCK (2), отпустите
кнопку LOCK (1).
Шаг IV
Отпустите кнопку UNLOCK (2).
ПРИМЕЧАНИЕ
Количество звуковых сигналов указывает
на текущую настройку.
При выполнении настройки старайтесь
нажимать на кнопки правильно. Если
Вы нажмете на кнопки не в том порядке,
настройка может быть случайным обра-
зом сбита.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно на дис-
плее. Более подробная информация пред-
ставлена в отдельном руководстве.
Процедура замены элемента
питания в ключе
ПРЕДУПРЕЖДЕНИЕ
Запрещается проглатывать элемент
питания.
• Данное устройство содержит элемент
питания монетного типа.
Если элемент питания монетного типа
будет проглочен, это может вызвать
серьезные внутренние ожоги и может
стать причиной смерти.
Известны случаи, когда проглочен-
ный элемент питания вызывал серьез-
ные внутренние ожоги всего за 2 часа.
• Держите новые и использованные эле-
менты питания вдали от детей.
• Если корпус ключа закрывается нена-
дежно, не используйте такой ключ
и держите его вдали от детей.
• Если есть подозрение на то, что эле-
мент питания был проглочен или
попал внутрь любого участка тела
человека, следует немедленно обра-
титься за медицинской помощью.
Избегайте случаев, когда элемент пита-
ния может взорваться либо произойдет
утечка огнеопасной жидкости или газа.
• Запрещается использовать элемент
питания неподходящего типа. Элемент
питания следует заменять таким же
или аналогичным.
• Запрещается бросать элемент питания
в огонь или мусоросжигательную печь
либо механически разрушать или раз-
резать корпус элемента питания.
• Запрещается использовать, хранить
или устанавливать элемент питания
в условиях, когда он может быть
подвержен воздействию очень высо-
кой температуры либо очень низкого
атмосферного давления.
ПРЕДОСТЕРЕЖЕНИЕ
Если корпус ключа открыт, нужно сле-
дить, чтобы в него не попадала вода, грязь
и т. п. Также не следует касаться внутрен-
них деталей ключа.
ПРЕДУПРЕЖДЕНИЕ

Система дистанционного управления автомобилем*
3-10 Запирание и отпирание дверей
3
E00305701827
Если электронный ключ находится при Вас,
для отпирания дверей подойдите к автомобилю
(войдите в зону действия системы) и нажмите
кнопку на ручке двери водителя или переднего
пассажира либо кнопку LOCK или OPEN
на двери багажного отделения; при этом проис-
ходит проверка идентификационного кода
Вашего электронного ключа.
Отпереть и запереть двери, включая дверь
багажного отделения, а также запустить двига-
тель можно только в том случае, если идентифи-
кационный код электронного ключа совпадает
с зарегистрированным кодом в памяти системы.
E00306201988
Дальность действия системы составляет около
70 см от кнопок запирания/отпирания на ручке
двери водителя, ручке двери переднего пасса-
жира или от ручки двери багажного отделения. • При нахождении вблизи источников
мощного электромагнитного излучения,
например электростанции, телевизион-
ной башни, радиостанции или в аэро-
порту.
• Если электронный ключ находится
рядом с устройством связи, например
мобильным телефоном или радиотеле-
фоном, либо рядом с электронным
устройством, например персональным
компьютером.
• Если электронный ключ касается метал-
лического предмета или закрыт им.
• Если рядом используется другой пульт
системы дистанционного управления
замками дверей.
• Если элемент питания электронного
ключа слабо заряжен.
• Если электронный ключ находится
в зоне сильного радиоизлучения или
помех.
В этих случаях воспользуйтесь вспомо-
гательным ключом.
См. раздел «Эксплуатация автомобиля
без использования электронного ключа»,
стр. 3-16.
ПРИМЕЧАНИЕ
Так как электронный ключ постоянно
принимает сигналы от передатчика, его
элемент питания все время разряжается
независимо от того, используется ключ
или нет. Срок службы элемента питания
составляет от 1 до 2 лет, в зависимости
от интенсивности использования элек-
тронного ключа. Для замены элемента
питания воспользуйтесь описанием в этом
руководстве или обратитесь в авторизо-
ванный сервисный центр MITSUBISHI
MOTORS.
См. раздел «Процедура замены элемента
питания в ключе», стр. 3-7.
Так как электронный ключ постоянно
принимает сигналы, сильные сторонние
радиоволны могут ускорить разряд эле-
мента питания. Не оставляйте электрон-
ный ключ рядом с телевизорами,
компьютерами и иными электронными
устройствами.
Зона действия системы
дистанционного управления
автомобилем

ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
В случае слабого заряда элемента питания
электронного ключа, а также при наличии
рядом сильного электромагнитного излу-
чения или помех радиус действия
системы может уменьшиться, а ее работа
может стать нестабильной.
Дальность действия при отпирании
и запирании дверей или двери
багажного отделения

Система дистанционного управления автомобилем*
Запирание и отпирание дверей 3-11
3
E00306301527
Зона действия системы ограничена внутренним
пространством салона.
E00305803024
*: движение вперед
:зона действия
ПРИМЕЧАНИЕ
Отпереть или запереть двери, включая
дверь багажного отделения, можно только
тогда, если электронный ключ распозна-
ется системой.
Отпереть или запереть двери невозможно,
если Вы находитесь слишком близко
к передней двери, стеклу двери или
к двери багажного отделения.
Даже если электронный ключ находится
в пределах 70 см от кнопок запира-
ния/отпирания на ручке двери водителя,
ручке двери переднего пассажира или
от ручки двери багажного отделения,
система может не сработать, если ключ
находится слишком высоко или слишком
близко к земле.
Если электронный ключ находится в пре-
делах зоны действия системы, то отпереть
и запереть двери, включая дверь багаж-
ного отделения, может любой человек,
даже не имеющий электронного ключа.
Для этого требуется только нажать кнопку
запирания/отпирания двери водителя или
переднего пассажира либо кнопку LOCK
или OPEN на двери багажного отделения.
Зона действия при запуске двигателя
*: движение вперед
:зона действия
ПРИМЕЧАНИЕПРИМЕЧАНИЕ
Даже если электронный ключ находится
в зоне действия системы, двигатель может
быть не запущен, если электронный ключ
находится в отделении для мелких вещей,
например в вещевом ящике, на верхней
части панели приборов, в кармане панели
дверей или в багажном отделении.
Даже если электронный ключ находится
снаружи автомобиля, но слишком близко
к двери или стеклу двери, можно запу-
стить двигатель или изменить режим
работы.
Эксплуатация автомобиля
с использованием
электронного ключа

A: кнопки запирания/отпирания на дверях
водителя или переднего пассажира

Система дистанционного управления автомобилем*
3-12 Запирание и отпирание дверей
3
Если электронный ключ находится при Вас,
то при нажатии кнопки запирания/отпирания
(А) на двери водителя или переднего пассажира
либо кнопки LOCK (В) на двери багажного
отделения (ключ должен находиться в зоне дей-
ствия системы) все двери, включая дверь багаж-
ного отделения, запираются.
Указатели поворота мигнут один раз.
См. разделы «Двери», «Центральный замок»,
«Дверь багажного отделения», стр. 3-16, 3-18
и 3-21.Если электронный ключ находится при Вас,
то при нажатии кнопки запирания/отпирания
(А) на двери водителя или переднего пассажира
либо кнопки OPEN (C) на двери багажного
отделения (ключ должен находиться в зоне дей-
ствия системы) все двери, включая дверь багаж-
ного отделения, отпираются.
Если в момент отпирания выключатель перед-
ней или задней лампы освещения салона нахо- B: кнопка LOCK на двери багажного
отделения
C: кнопка OPEN на двери багажного
отделения
Запирание дверей и двери
багажного отделения

ПРИМЕЧАНИЕ
Перед запиранием дверей убедитесь, что
электронный ключ находится при Вас.
Если электронный ключ находится
в вещевом ящике панели приборов или
другом небольшом отсеке для хранения
вещей, рядом с панелью приборов или
в багажном отделении, двери автомобиля
могут запереться в зависимости от радио-
волн и других условий окружающего про-
странства. В результате ключ оказывается
запертым в автомобиле.
Для автомобилей с выключателем склады-
вания наружных зеркал заднего вида воз-
можно автоматическое складывание
наружных зеркал заднего вида при запи-
рании автомобиля с помощью системы
дистанционного управления автомоби-
лем.
См. раздел «Наружные зеркала заднего
вида», стр. 6-13.
В автомобилях с системой Dead Lock
нажатие кнопки запирания/отпирания
двери водителя или переднего пассажира
(А) либо кнопки LOCK на двери багаж-
ного отделения (В) два раза подряд вызы-
вает включение функции Dead Lock.
(См. раздел «Включение системы»,
стр. 3-19.)
Система дистанционного управления
автомобилем не работает в следующих
случаях:
• Если электронный ключ находится
в салоне.
• Если выбран режим работы, отличный
от OFF.• Если какая-либо дверь, включая дверь
багажного отделения, открыта или
закрыта неплотно.
Кнопка OPEN (C) на двери багажного
отделения может использоваться для про-
верки запирания автомобиля.
Нажмите кнопку OPEN на двери багаж-
ного отделения в течение 3 секунд после
запирания автомобиля. Если Вы нажмете
кнопку OPEN на двери багажного отделе-
ния позже чем через 3 секунды, все двери,
включая дверь багажного отделения,
снова отопрутся.
Время, отведенное для проверки запира-
ния дверей, можно изменить. Более под-
робную информацию можно получить
в авторизованном сервисном центре
MITSUBISHI MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно на дис-
плее. Более подробная информация пред-
ставлена в отдельном руководстве.
Отпирание дверей и двери
багажного отделения

ПРИМЕЧАНИЕ
