MITSUBISHI L200 2018 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: MITSUBISHI, Model Year: 2018, Model line: L200, Model: MITSUBISHI L200 2018Pages: 596, PDF Size: 44.49 MB

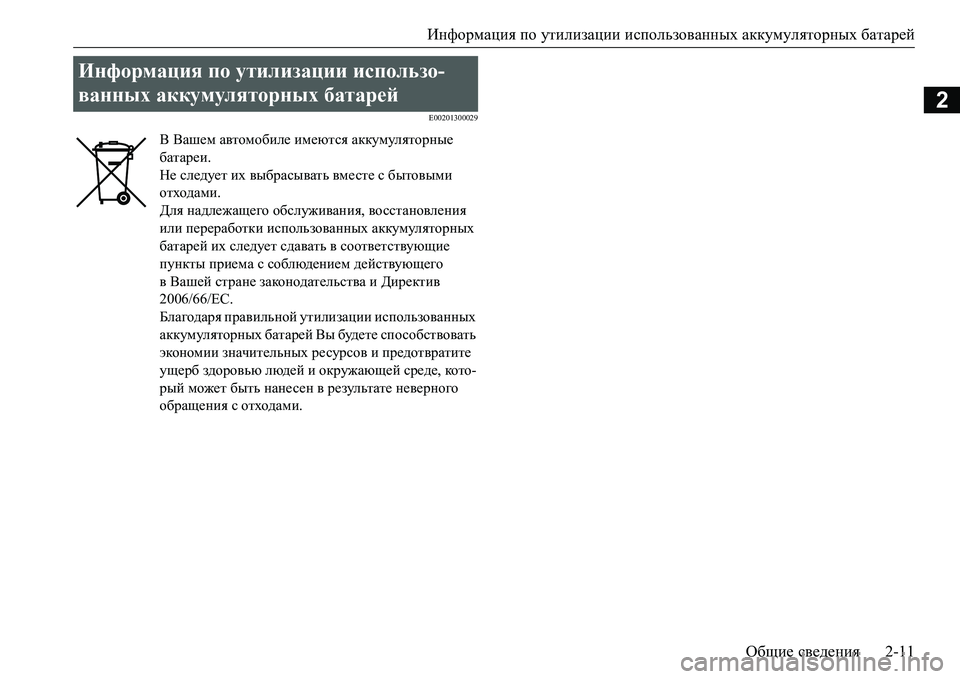

Page 31 of 596
Информация по утилизации использованных аккумуляторных батарей
Общие сведения2-11
2E00201300029
Информация по утилизации использо-
ванных аккумуляторных батарей
В Вашем автомобиле имеются аккумуляторные
батареи.
Не следует их выбрасывать вместе с бытовыми
отходами.
Для надлежащего обслуживания, восстановления
или переработки использованных аккумуляторных
батарей их следует сдавать в соответствующие
пункты приема с соблюдением действующего
в Вашей стране законодательства и Директив
2006/66/EC.
Благодаря правильной утилизации использованных
аккумуляторных батарей Вы будете способствовать
экономии значительных ресурсов
и предотвратите
ущерб здоровью людей и окружающей среде, кото-
рый может быть нанесен в результате неверного
обращения с отходами.
Page 32 of 596

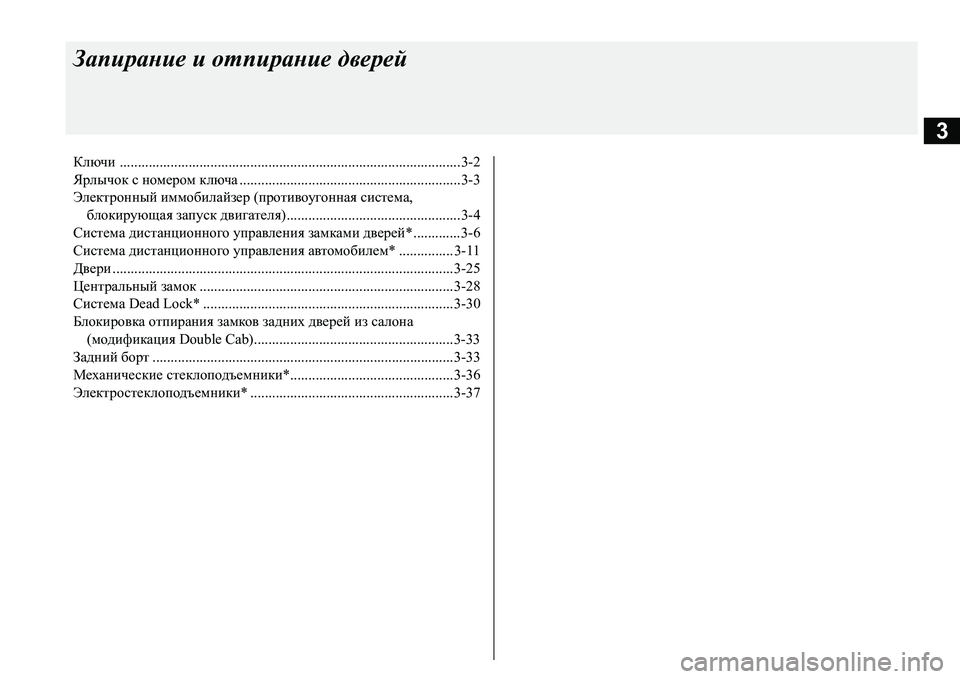

Page 33 of 596
3
Запирание и отпирание дверей
Ключи ..............................................................................................3-2
Ярлычок с номером ключа.............................................................3-3
Электронный иммобилайзер (противоугонная система,
блокирующая запуск двигателя)................................................3-4
Система дистанционного управления замками дверей* .............3-6
Система дистанционного управления автомобилем* ............... 3-11
Двери..............................................................................................3-25
Центральный замок......................................................................3-28
Система Dead Lock* .....................................................................3-30
Блокировка отпирания замков задних дверей из салона
(модификация Double Cab).......................................................3-33
Задний борт...................................................................................3-33
Механические стеклоподъемники*.............................................3-36
Электростеклоподъемники* ........................................................3-37
Page 34 of 596
Ключи
3-2Запирание и отпирание дверей
3
E00300104319
Ключи
1:Гл а в н ы й ключ
2:Ключ автомобиля с системой дистанционного управления
замками дверей
3:Электронный ключ
4:Вспомогательный ключ
КлючКлюч автомобиля с системой
дистанционного управления
замками дверей
Электронный ключ
ПРЕДУПРЕЖДЕНИЕ
Запрещается нажимать на кнопки ключа во время перелета на
самолете. При нажатии кнопки ключ излучает электромагнит-
ные волны, которые могут негативно сказаться на работе бор-
товых систем самолета.
При переносе ключа в сумке следует предотвратить вероят-
ность случайного нажатия на кнопки.
ПРИМЕЧАНИЕ
Ключ является электронным устройством со встроенным передат-
чиком сигналов. Во избежание его повреждения соблюдайте следу-
ющие требования:
•Не оставляйте ключ в местах, где он может подвергнуться длительному
воздействию прямых солнечных лучей, например на панели приборов.
•Не разбирайте ключ и не вносите изменений в его ко н ст ру к ци ю.
•Не изгибайте ключ и не подвергайте его сильным уд а р а м.
•Не допускайте попадания на ключ воды.
•Храните ключ вдали от магнитных предметов, таких как магнит-
ный держатель ключей.
•Храните ключ вдали от ауд и о с и с т е м, персональных компьютеров,
телевизоров и других электроприборов,
генерирующих магнит-
ные поля.
•Храните ключ вдали от устройств с сильным электромагнитным излу-
чением, таких как мобильные телефоны, беспроводные устройства
и высокочастотное оборудование (включая медицинскую аппаратуру).
•Запрещается очищать ключ с помощью ультразвука и т. п.
•Не оставляйте ключ в местах, гд е он может подвергнуться воздей-
ствию высокой температуры или влажности.

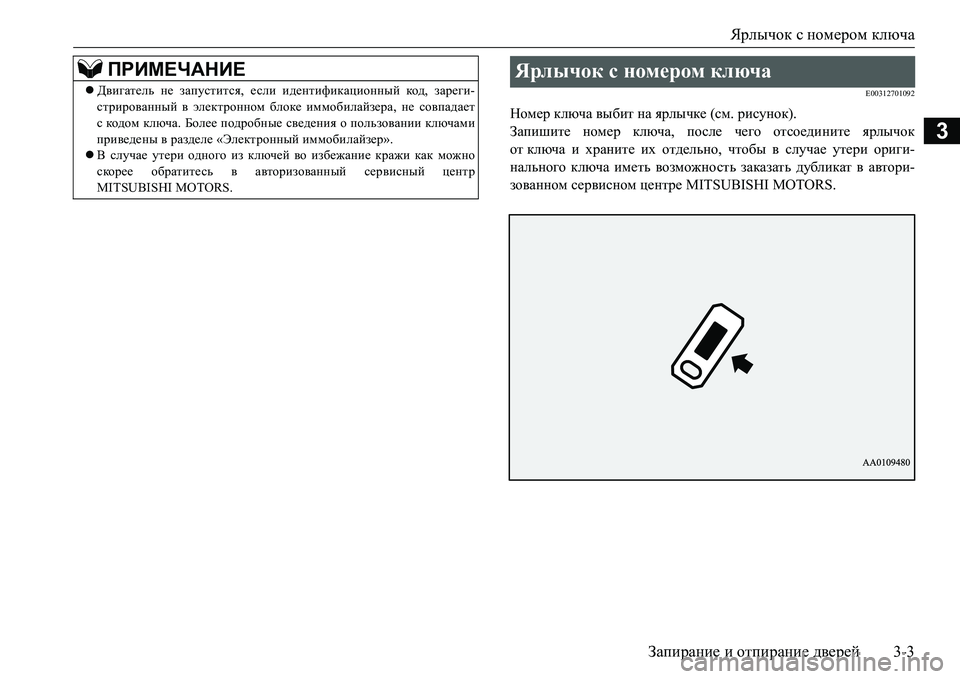

Page 35 of 596
Ярлычок с номером ключа
Запирание и отпирание дверей3-3
3
E00312701092
Номер ключа выбит на ярлычке (см. рисунок).
Запишите номер ключа, после чего отсоедините ярлычок
от ключа и храните их отдельно, чтобы в случае утери ориги-
нального ключа иметь возможность заказать дубликат в автори-
зованном сервисном центре MITSUBISHI MOTORS.
Двигатель не запустится, если идентификационный код, зареги-
стрированный в электронном блоке иммобилайзера, не совпадает
скодом ключа. Более подробные сведения о пользовании ключами
приведены в разделе «Электронный иммобилайзер».
В случае утери одного из ключей во избежание кражи как можно
скорее обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕЯрлычок с номером ключа

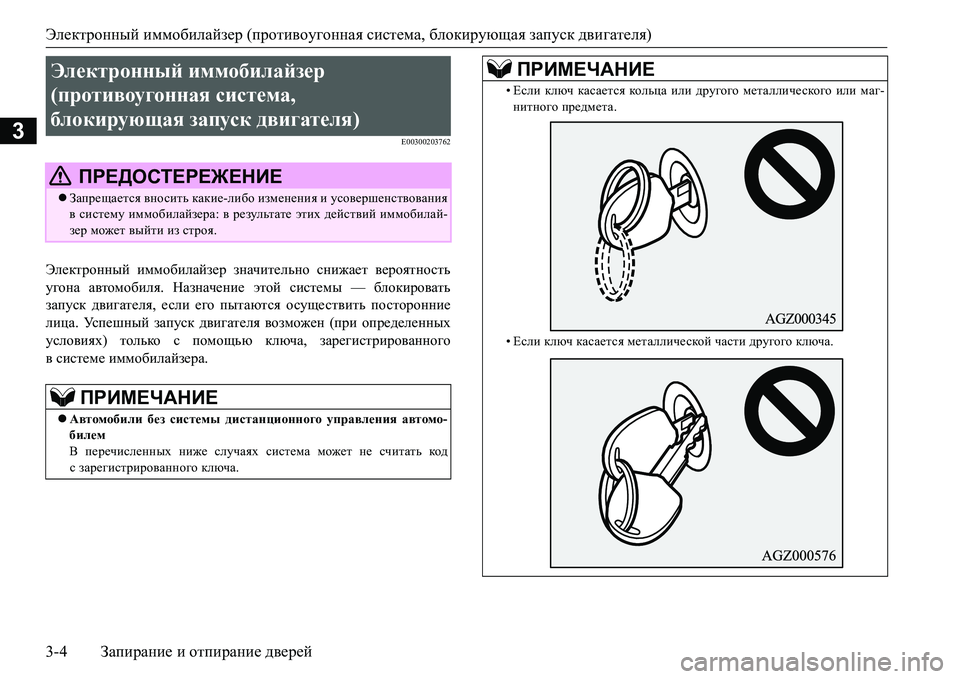

Page 36 of 596
Электронный иммобилайзер (противоугонная система, блокирующая запуск двигателя)
3-4Запирание и отпирание дверей
3E00300203762
Электронный иммобилайзер значительно снижает вероятность
угона автомобиля. Назначение этой системы — блокировать
запуск двигателя, если его пытаются осуществить посторонние
лица. Ус п е ш н ы й запуск двигателя возможен (при определенных
условиях) только с помощью ключа, зарегистрированного
всистеме иммобилайзера.
Электронный иммобилайзер
(противоугонная система,
блокирующая запуск двигателя)
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается вносить какие-либо изменения и усовершенствования
в систему иммобилайзера: в результате этих действий иммобилай-
зер может выйти из строя.
ПРИМЕЧАНИЕ
Автомобили без системы дистанционного управления автомо-
билем
В перечисленных ниже случаях система может не считать код
с зарегистрированного ключа.
•Если ключ касается кол ь ца или другого металлического или маг-
нитного предмета.
•Если ключ касается металлической части другого ключа.
ПРИМЕЧАНИЕ

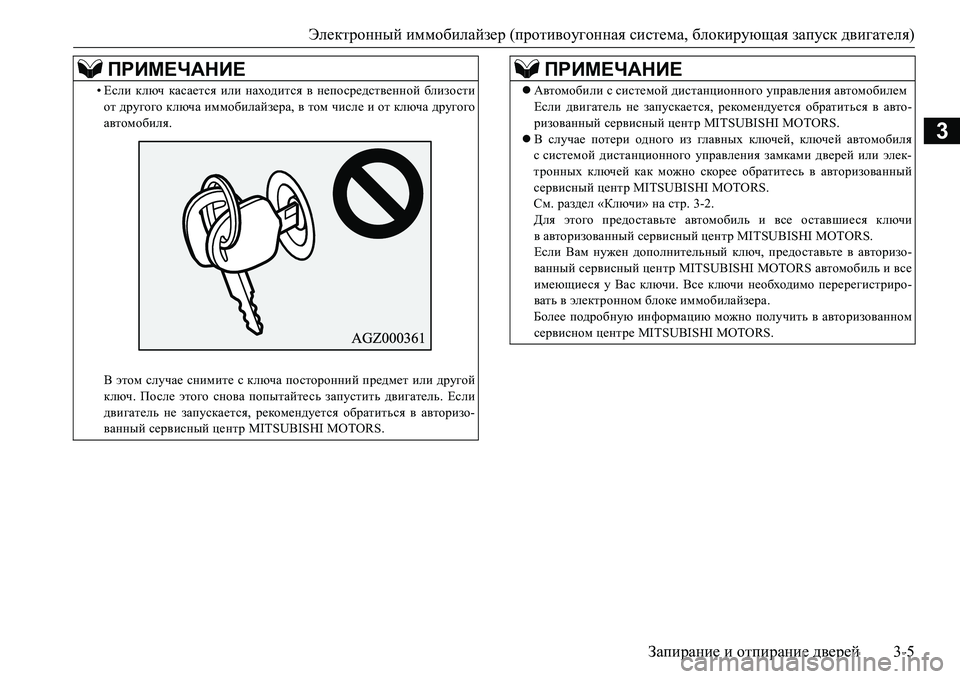

Page 37 of 596
Электронный иммобилайзер (противоугонная система, блокирующая запуск двигателя)
Запирание и отпирание дверей3-5
3
•Если ключ касается или находится в непосредственной близо сти
от другого ключа иммобилайзера, в том числе и от ключа другого
автомобиля.
В этом случае снимите с ключа посторонний предмет или другой
ключ. После этого снова попытайтесь запустить двигатель. Если
двигатель не запускается, рекомендуется обратиться в авторизо-
ванный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Автомобили с системой дистанционного управления автомобилем
Если двигатель не запускается, рекомендуется обратиться в авто-
ризованный сервисный центр MITSUBISHI MOTORS.
В случае потери одного из гл ав ны х ключей, ключей автомобиля
ссистемой дистанционного управления замками дверей или элек-
тронных ключей как можно скорее обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
См. раздел «Ключи» на стр. 3-2.
Для этого предоставьте
автомобиль и все оставшиеся ключи
в авторизованный сервисный центр MITSUBISHI MOTORS.
Если Вам нужен дополнительный ключ, предоставьте в авторизо-
ванный сервисный центр MITSUBISHI MOTORS автомобиль и все
имеющиеся у Вас ключи. Все ключи необходимо перерегистриро-
вать в электронном блоке иммобилайзера.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
Page 38 of 596
Система дистанционного управления замками дверей*
3-6Запирание и отпирание дверей
3
E00300304669
Нажатием кнопок на ключе производится запирание и отпирание
всех дверей.
Пульт на ключе также позволяет управлять наружными зерка-
лами заднего вида (автомобили с электроприводом складывания
наружных зеркал заднего вида).Нажмите на кнопку LOCK (1). После этого все двери будут
заперты. Ук а з а т е л и поворота мигнут один раз. Если при запира-
нии дверей выключатель лампы освещения салона находится
всреднем положении (), лампа освещения салона также мигнет
один раз.
Нажмите кнопку UNLOCK (2). После этого все двери будут
отперты. Если при отпирании дверей выключатель лампы осве-
щения салона находится в среднем () положении, эта лампа
включится примерно на 15 секунд, а указатели поворотов мигнут
два раза.
Система дистанционного управления
замками дверей
*
1:Кнопка LOCK (запирание)
2:Кнопка UNLOCK (отпирание)
3:Индикатор
Ключ автомобиля с системой
дистанционного управления
замками дверейЭлектронный ключ
Запирание
Отпирание
ПРИМЕЧАНИЕ
Для автомобилей с выключателем складывания наружных зеркал
заднего вида возможно складывание и возврат зеркал заднего вида
в рабочее положение с помощью пульта дистанционного управле-
ния при запирании и отпирании автомобиля. См. раздел «Начало
движения и вождение автомобиля. Наружные зеркала заднего
вида», стр. 6-15.
Если в течение примерно 30 секунд после нажатия кнопки
UNLOCK (2) ни одна
дверь не будет открыта, двери вновь автома-
тически будут заперты.
Работу системы дистанционного управления замками дверей
можно изменить.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.

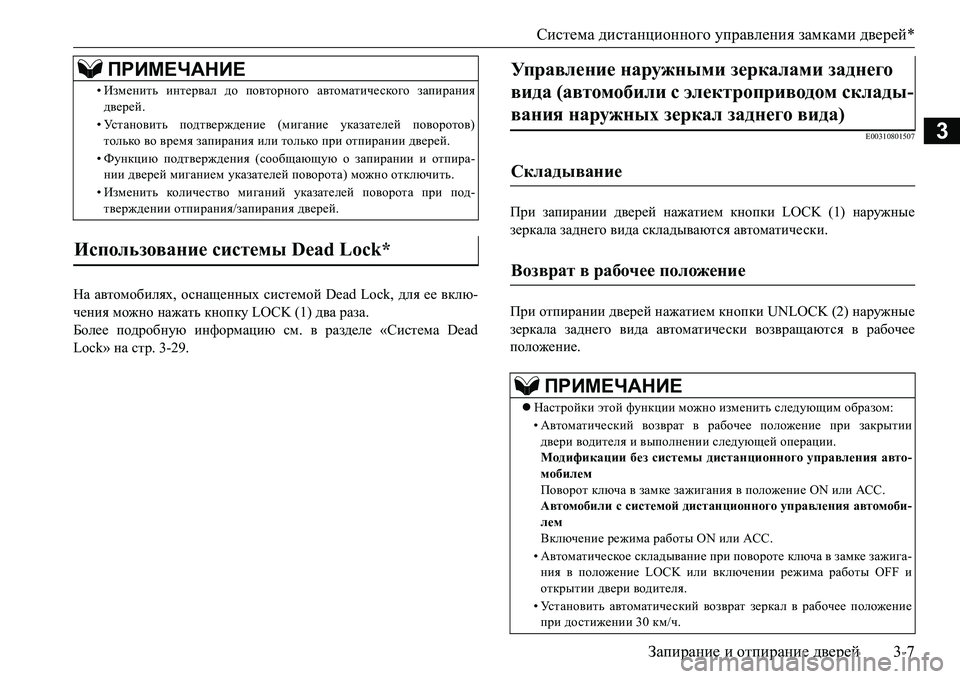

Page 39 of 596
Система дистанционного управления замками дверей*
Запирание и отпирание дверей3-7
3
На автомобилях, оснащенных системой Dead Lock, для ее вклю-
чения можно нажать кнопку LOCK (1) два раза.
Более подробную информацию см. в разделе «Система Dead
Lock» на стр. 3-29.
E00310801507
При запирании дверей нажатием кнопки LOCK (1) наружные
зеркала заднего вида складываются автоматически.
При отпирании дверей нажатием кнопки UNLOCK (2) наружные
зеркала заднего вида автоматически возвращаются в рабочее
положение.
•Изменить интервал до повторного автоматического запирания
дверей.
•Ус т а н о в и т ь подтверждение (мигание указателей поворотов)
только во время запирания или только при отпирании дверей.
•Функцию подтверждения (сообщающую о запирании и отпира-
нии дверей миганием указателей поворота) можно отключить.
•Изменить кол и ч е ст во миганий указателей поворота при под-
тверждении отпирания/запирания дверей.
Использование системы Dead Lock*
ПРИМЕЧАНИЕУправление наружными зеркалами заднего
вида (автомобили с электроприводом склады-
вания наружных зеркал заднего вида)
Складывание
Возврат в рабочее положение
ПРИМЕЧАНИЕ
Настройки этой функции можно изменить следующим образом:
•Автоматический возврат в рабочее положение при закрытии
двери водителя и выполнении следующей операции.
Модификации без системы дистанционного управления авто-
мобилем
Поворот ключа в замке зажигания в положение ON или АСС.
Автомобили с системой дистанционного управления автомоби-
лем
Включение режима работы ON или ACC.
•Автоматическое складывание при повороте ключа в замке зажига-
ния в положение LOCK или включении режима работы OFF и
открытии двери водителя.
•Ус т а н о в и т ь автоматический возврат зеркал в рабочее положение
при достижении 30 км/ч.

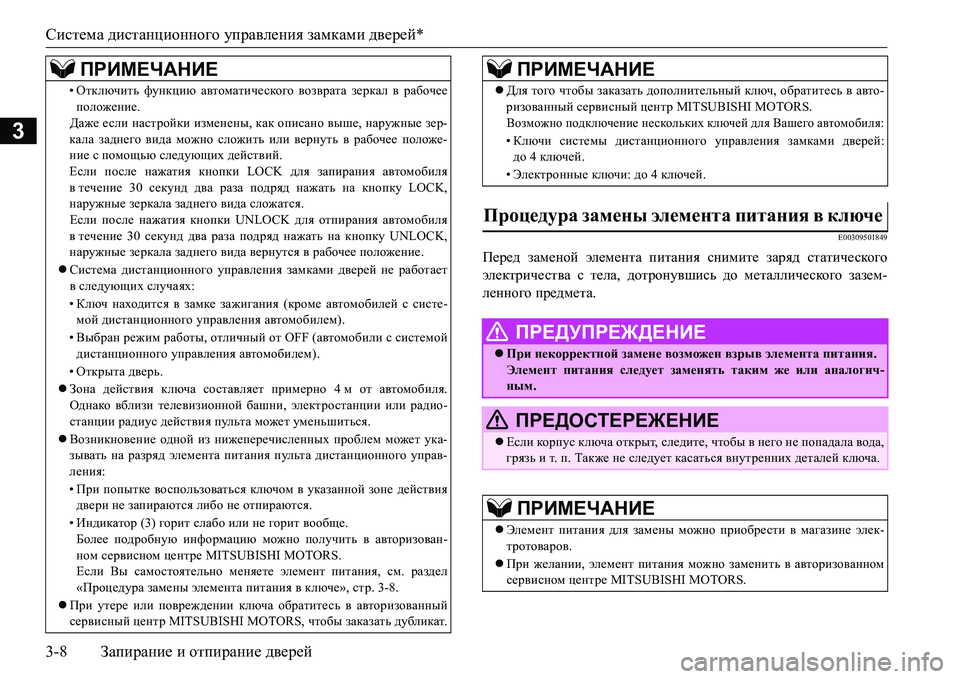

Page 40 of 596
Система дистанционного управления замками дверей*
3-8Запирание и отпирание дверей
3
E00309501849
Перед заменой элемента питания снимите заряд статического
электричества с тела, дотронувшись до металлического зазем-
ленного предмета.
•Отключить функцию автоматического возврата зеркал в рабочее
положение.
Даже если настройки изменены, как описано выше, наружные зер-
кала заднего вида можно сложить или вернуть в рабочее положе-
ние с помощью следующих действий.
Если после нажатия кнопки LOCK для запирания автомобиля
в течение 30 секунд два раза подряд нажать на кнопку LOCK,
наружные зеркала заднего вида
сложатся.
Если после нажатия кнопки UNLOCK для отпирания автомобиля
в течение 30 секунд два раза подряд нажать на кнопку UNLOCK,
наружные зеркала заднего вида вернутся в рабочее положение.
Система дистанционного управления замками дверей не работает
в следующих случаях:
•Ключ находится в замке зажигания (кроме автомобилей с систе-
мой дистанционного управления автомобилем).
•Выбран режим работы, отличный
от OFF (автомобили с системой
дистанционного управления автомобилем).
•Открыта дверь.
Зона действия ключа составляет примерно 4м от автомобиля.
Однако вблизи телевизионной башни, электростанции или радио-
станции радиус действия пульта может уменьшиться.
Возникновение одной из нижеперечисленных проблем может ука-
зывать на разряд элемента питания пульта дистанционного управ-
ления:
•При попытке воспользоваться
ключом в указанной зоне действия
двери не запираются либо не отпираются.
•Индикатор (3) горит слабо или не горит вообще.
Более подробную информацию можно получить в авторизован-
ном сервисном центре MITSUBISHI MOTORS.
Если Вы самостоятельно меняете элемент питания, см. раздел
«Процедура замены элемента питания в ключе», стр. 3-8.
При утере или повреждении ключа обратитесь в
авторизованный
сервисный центр MITSUBISHI MOTORS, чтобы заказать дубликат.
ПРИМЕЧАНИЕ
Для того чтобы заказать дополнительный ключ, обратитесь в авто-
ризованный сервисный центр MITSUBISHI MOTORS.
Возможно подключение нескольких ключей для Вашего автомобиля:
•Ключи системы дистанционного управления замками дверей:
до4 ключей.
•Электронные ключи: до 4 ключей.
Процедура замены элемента питания в ключе
ПРЕДУПРЕЖДЕНИЕ
При некорректной замене возможен взрыв элемента питания.
Элемент питания следует заменять таким же или аналогич-
ным.
ПРЕДОСТЕРЕЖЕНИЕ
Если корпус ключа открыт, следите, чтобы в него не попадала вода,
грязь и т. п. Также не следует касаться внутренних деталей ключа.
ПРИМЕЧАНИЕ
Элемент питания для замены можно приобрести в магазине элек-
тротоваров.
При желании, элемент питания можно заменить в авторизованном
сервисном центре MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
