USB MITSUBISHI LANCER 2015 Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5-73
5
АнтеннаE00710500556
СнятиеВращайте стержень (А) против часовой стрелки.
УстановкаВкрутите стержень (А) в основание (В), вращая его по часовой
стрелке, и крепко затяните его.
ПРИМЕЧАНИЕНеобходимо снимать антенну в следующих случаях:

•
При въезде на автоматическую мойку.

•
Перед тем как накрыть автомобиль тентом.

•
При въезде в помещение с низким потолком.

•
Система связи Link System*E00764500197Система связи Link System осуществляет общий контроль над
устройствами, подключаемыми к входному разъему USB или
к системе Bluetooth
® 2.0, что позволяет управлять подключенными
устройствами при помощи штатных органов управления в автомобиле
или голосовых команд.
Сведения о порядке эксплуатации системы можно найти
в следующих разделах.
«Система Bluetooth
® 2.0», стр. 5-74.
«Входной разъем USB», стр. 5-102.
«Прослушивание записей с USB-накопителя», стр. 5-56.
«Воспроизведение записей с устройства интерфейсом Bluetooth
®»,
стр. 5-59.
«Режим использования внешнего аудиовхода AUX», стр. 5-61.
Bluetooth
® — зарегистрированная торговая марка BLUETOOTH®SIG,
INC.
Лицензионное соглашение с конечным
пользователем системы Link System
E00764600013Вы приобрели устройство, которое содержит программное
обеспечение, используемое MITSUBISHI MOTORS CORPORATION
по лицензии компании JOHNSON CONTROLS Inc (подразделение
систем для автомобилей) и ее поставщиков. Полный перечень данных
продуктов сторонних производителей и тексты лицензионных
соглашений с конечным пользователем можно найти в Интернете
по адресу:
http://www.jciblueconnect.com/faq/fulldisclosure.pdf

Создание комфортных условий в салоне
5-102
5

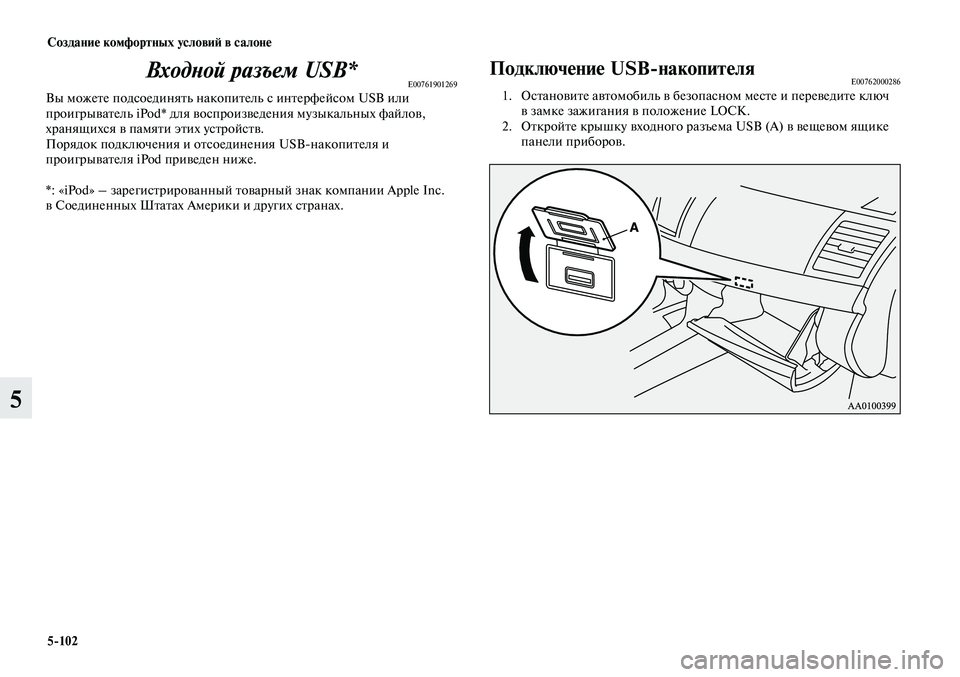

Входной разъем USB*E00761901269Вы можете подсоединять накопитель с интерфейсом USB или
проигрыватель iPod* для воспроизведения музыкальных файлов,
хранящихся в памяти этих устройств.
Порядок подключения и отсоединения USB-накопителя и
проигрывателя iPod приведен ниже.
*: «iPod» – зарегистрированный товарный знак компании Apple Inc.
в Соединенных Штатах Америки и других странах.
Подключение USB-накопителяE00762000286 1. Остановите автомобиль в безопасном месте и переведите ключ
в замке зажигания в положение LOCK.
2. Откройте крышку входного разъема USB (A) в вещевом ящике
панели приборов.

Создание комфортных условий в салоне
5-103
5

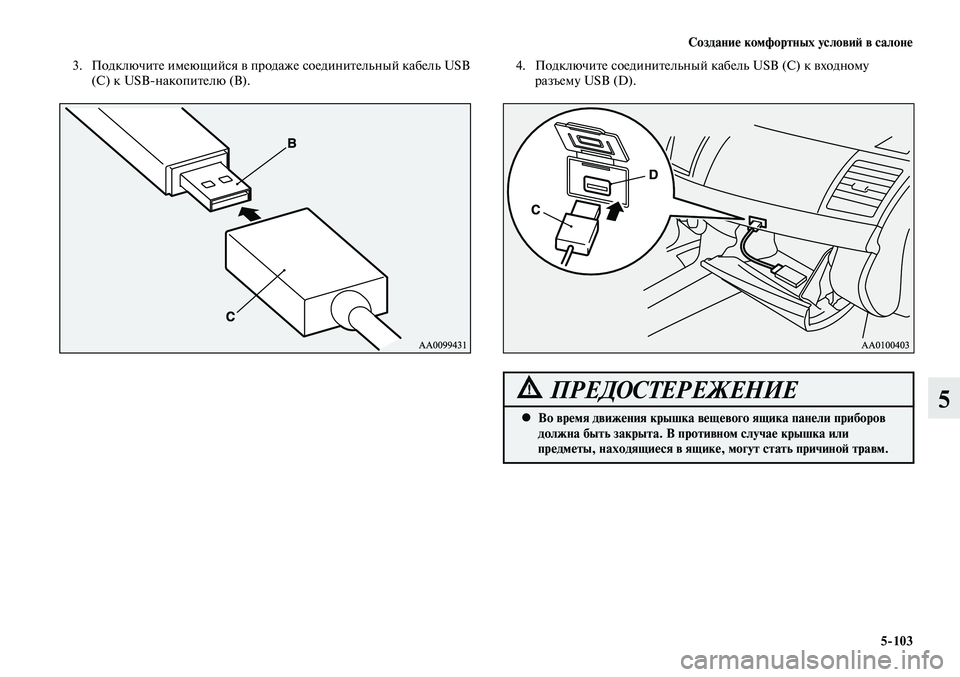

3. Подключите имеющийся в продаже соединительный кабель USB
(С) к USB-накопителю (В). 4. Подключите соединительный кабель USB (С) к входному
разъему USB (D).
Во время движения крышка вещевого ящика панели приборов

•
должна быть закрыта. В противном случае крышка или
предметы, находящиеся в ящике, могут стать причиной травм.
ПРЕДОСТЕРЕЖЕНИЕ

Создание комфортных условий в салоне
5-104
5
ПРИМЕЧАНИЕНе подключайте USB-накопитель непосредственно к входному

•
разъему USB.
Это может привести к повреждению USB-накопителя.
При закрытии крышки вещевого ящика панели приборов

•
соблюдайте осторожность, чтобы не прижать крышкой
соединительный кабель USB.
5. Чтобы отключить соединительный кабель USB, сначала
поверните ключ в замке зажигания в положение LOCK, а затем

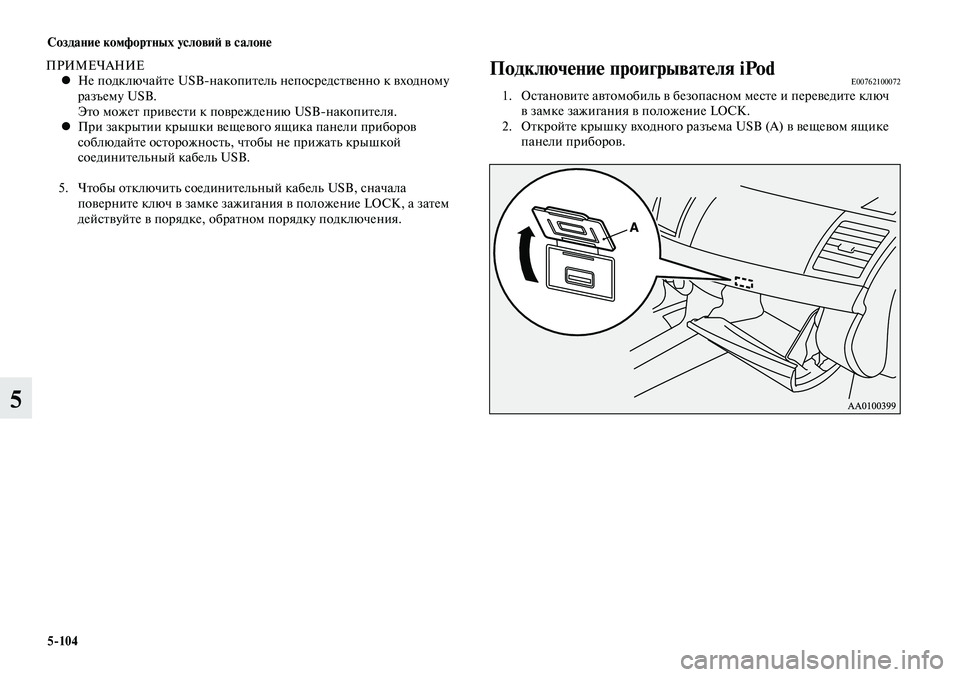

действуйте в порядке, обратном порядку подключения.Подключение проигрывателя iPodE00762100072 1. Остановите автомобиль в безопасном месте и переведите ключ
в замке зажигания в положение LOCK.
2. Откройте крышку входного разъема USB (A) в вещевом ящике
панели приборов.

Создание комфортных условий в салоне
5-105
5

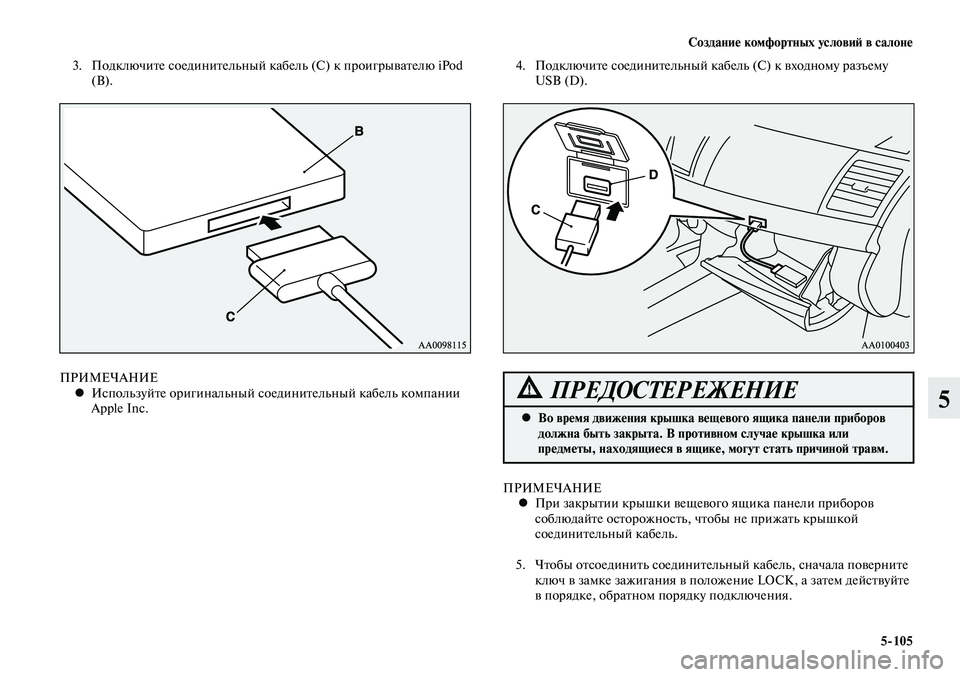

3. Подключите соединительный кабель (С) к проигрывателю iPod
(В). 4. Подключите соединительный кабель (С) к входному разъему
USB (D).
Во время движения крышка вещевого ящика панели приборов

•
должна быть закрыта. В противном случае крышка или
предметы, находящиеся в ящике, могут стать причиной травм.
ПРЕДОСТЕРЕЖЕНИЕПРИМЕЧАНИЕ Используйте оригинальный соединительный кабель компании

•
Apple Inc.
ПРИМЕЧАНИЕПри закрытии крышки вещевого ящика панели приборов

•
соблюдайте осторожность, чтобы не прижать крышкой
соединительный кабель.
5. Чтобы отсоединить соединительный кабель, сначала поверните
ключ в замке зажигания в положение LOCK, а затем действуйте
в порядке, обратном порядку подключения.

Создание комфортных условий в салоне
5-106
5
Типы подключаемых устройств
и поддерживаемые форматы файлов
E00762200015
Автомобили без системы Bluetooth® 2.0E00770300044Сведения о типах устройств, которые можно подключать, и
поддерживаемых форматах файлов см. на следующих страницах.
Для автомобилей, оборудованных радиоприемником LW/MW/FM
диапазонов с проигрывателем компакт-дисков
См. раздел «Воспроизведение записей с проигрывателя iPod»
на стр. 5-36, «Прослушивание записей с USB-накопителя» на стр. 5-38
и Аудиофайлы (MP3/WMA/AAC) на стр. 5-23.
Для автомобилей, оборудованных аудиосистемой с сенсорным
управлением DISPLAY AUDIO
Более подробная информация представлена в отдельном руководстве.
Для автомобилей, оборудованных системой Mitsubishi (MMCS)
Более подробная информация представлена в отдельном руководстве.
Автомобили с системой Bluetooth® 2.0E00770400045Сведения о типах устройств, которые можно подключать, и
поддерживаемых форматах файлов см. в следующем разделе.
◼ Типы устройств
E00770500033Поддерживается возможность подключения устройств следующих
типов.
Название модели Параметры
USB-накопитель Емкость запоминающего
устройства не менее 256 МБ
Прочие устройства, кроме USB-
накопителей и проигрывателей
iPod Цифровой аудиопроигрыватель
с поддержкой протокола Mass
Storage Class
Информацию по аудиосистемам, совместимым с устройствами iPod*,
iPod classic, iPod nano*, iPod touch* и iPhone можно получить на вэб-
сайте MITSUBISHI MOTORS.
Пожалуйста, прочтите и дайте согласие с условиями
«Предупреждения о ссылках на веб-сайты других компаний».
Упомянутые выше веб-сайты могут выполнить подключение
к стороннему сайту.
http://www.mitsubishi-motors.com/en/products/index.html
*: «iPod», «iPod classic», «iPod nano», «iPod touch» и «iPhone» –
зарегистрированные товарные знаки компании Apple Inc.
в Соединенных Штатах Америки и других странах.
ПРИМЕЧАНИЕ В зависимости от типа подключаемого USB-накопителя или

•
иного устройства данное устройство может работать со сбоями
или с поддержкой ограниченного набора функций.
Рекомендуется использовать проигрыватель iPod,

•
микропрограмма которого обновлена до последней версии.

Создание комфортных условий в салоне
5-107
5

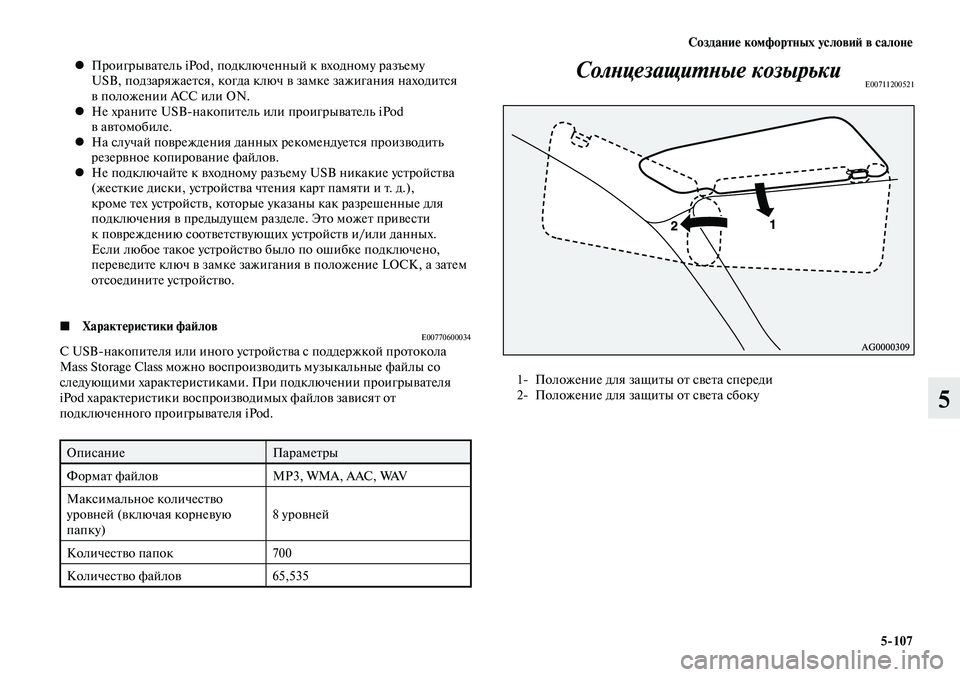

Проигрыватель iPod, подключенный к входному разъему

•
USB, подзаряжается, когда ключ в замке зажигания находится
в положении ACC или ON.
Не храните USB-накопитель или проигрыватель iPod

•
в автомобиле.
На случай повреждения данных рекомендуется производить

•
резервное копирование файлов.
Не подключайте к входному разъему USB никакие устройства

•
(жесткие диски, устройства чтения карт памяти и т. д.),
кроме тех устройств, которые указаны как разрешенные для
подключения в предыдущем разделе. Это может привести
к повреждению соответствующих устройств и/или данных.
Если любое такое устройство было по ошибке подключено,
переведите ключ в замке зажигания в положение LOCK, а затем
отсоедините устройство.
◼ Характеристики файлов
E00770600034С USB-накопителя или иного устройства с поддержкой протокола
Mass Storage Class можно воспроизводить музыкальные файлы со
следующими характеристиками. При подключении проигрывателя
iPod характеристики воспроизводимых файлов зависят от
подключенного проигрывателя iPod.
Описание Параметры
Формат файлов MP3, WMA, AAC, WAV
Максимальное количество
уровней (включая корневую
папку) 8 уровней
Количество папок 700
Количество файлов 65,535
Солнцезащитные козырькиE00711200521
1- Положение для защиты от света спереди
2- Положение для защиты от света сбоку

Создание комфортных условий в салоне
5-118
5

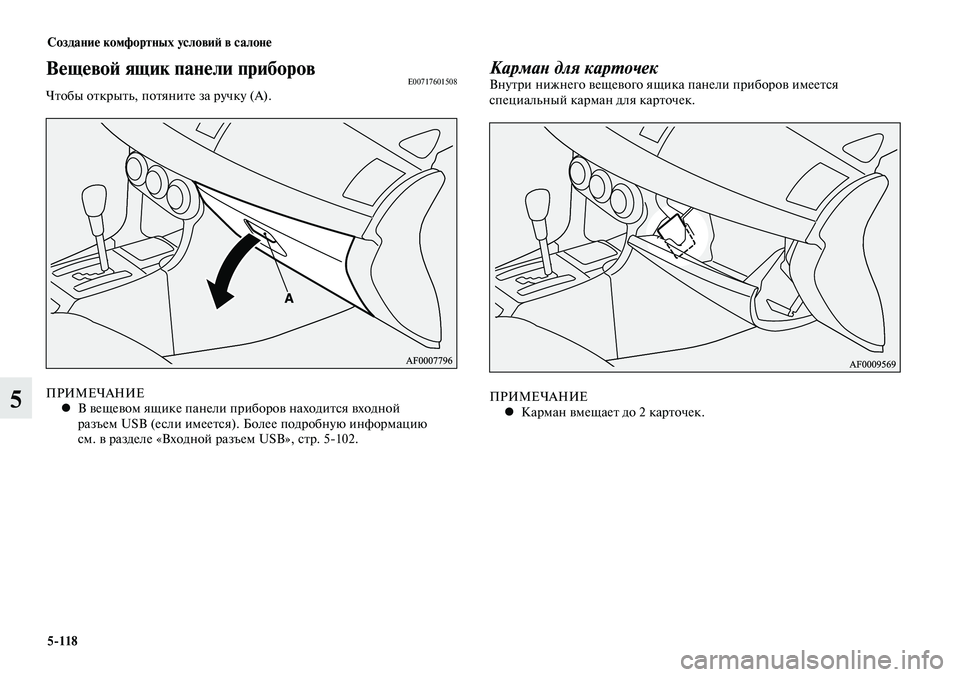

Вещевой ящик панели приборовE00717601508Чтобы открыть, потяните за ручку (А).
ПРИМЕЧАНИЕВ вещевом ящике панели приборов находится входной

•
разъем USB (если имеется). Более подробную информацию
см. в разделе «Входной разъем USB», стр. 5-102.
Карман для карточекВнутри нижнего вещевого ящика панели приборов имеется
специальный карман для карточек.
ПРИМЕЧАНИЕ
Карман вмещает до 2 карточек.

•
