Page 3 of 554
Краткий обзор
Органы управления и контрольно-измерительные приборы (панель приборов)E00100107132
Включатель подогрева сиденья*, стр. 2-7
Переносная пепельница*, стр.
5-110
Подстаканник, стр.
5-122
Вентиляционные дефлекторы,
стр.
5-2 Рычаг переключения передач или
рычаг селектора, стр.
4-27, 4-38, 4-49 Система дополнительных средств
пассивной безопасности
— подушка
безопасности переднего пассажира,
стр. 2-31
Выключатель подушки
безопасности переднего
пассажира*, стр. 2-35
Вещевой ящик панели приборов,
стр. 5-118
Входной разъем USB*, стр. 5-102
Вещевой ящик в напольной
консоли*, стр. 5-120 Система ультразвуковых
датчиков*, стр.
4-99
Рычаг стояночного
тормоза, стр.
4-7
Рычаг привода замка
крышки багажного
отделения,
стр. 1-50
Рычаг открывания лючка
заливной горловины
топливного бака, стр.
4
Page 307 of 554
5
Создание комфортных условий в салоне
Вентиляционные дефлекторы .............5- 2
Отопитель* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5- 6
Система кондиционирования воздуха с ручным управлением* ................. 5- 13
Автоматический кондиционер* . . . . . . . . . . .5- 21
Правила эксплуатации системы кондиционирования . . . . . . . . . . . . . . . . . . . 5- 29
Фильтр очистки воздуха .................. 5- 30
Радиоприемник диапазонов LW/MW/FM с проигрывателем компакт-дисков* ...... 5- 31
Правила обращения с компакт-дисками .... 5- 34
Аудиофайлы (MP3/WMA/AAC) . . . . . . . . . . .5- 36
Важная информация по безопасности для пользователя . . . . . . . . . . . . . . . . . . . . . . . 5- 41
Кнопки управления аудиосистемой ........ 5- 42
Прослушивание радио . . . . . . . . . . . . . . . . . . .5- 46
Воспроизведение цифрового радиовещания DAB* . . . . . . . . . . . . . . . . . . . 5- 48
Воспроизведение сообщений о дорожном движении .................. 5- 49
Воспроизведение компакт-дисков ......... 5- 50
Воспроизведение файлов в формате MP3 .... 5- 51
Прослушивание записейс USB-накопителя . . 5- 56 Воспроизведение записей с
аудиоустройства
с интерфейсом Bluetooth* ............... 5- 59
Режим использования внешнего аудиовхода AUX* ................................. 5- 61
Индикация на дисплее . . . . . . . . . . . . . . . . . . .5- 63
Регулировка качества звука и баланса громкости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5- 65
Настройки системы ...................... 5- 65
Поиск и устранение неисправностей ....... 5- 70
Антенна ................................ 5- 73
Система связи Link System* ............... 5- 73
Система Bluetooth
® 2.0* . . . . . . . . . . . . . . . . . 5- 74
Входной разъем USB* ................... 5- 102
Солнцезащитные козырьки .............. 5- 107
Пепельница* ........................... 5- 109
Прикуриватель* ........................ 5- 111
Розетка электропитания* ................ 5- 112
Лампы освещения салона . . . . . . . . . . . . . . . .5- 113
Вещевые ящики ........................ 5- 117
Подстаканник . . . . . . . . . . . . . . . . . . . . . . . . . . 5- 122
Подставка для бутылки .................. 5- 124
Верхние вспомогательные ручки . . . . . . . . .5- 125
Крючок для одежды* .................... 5- 125

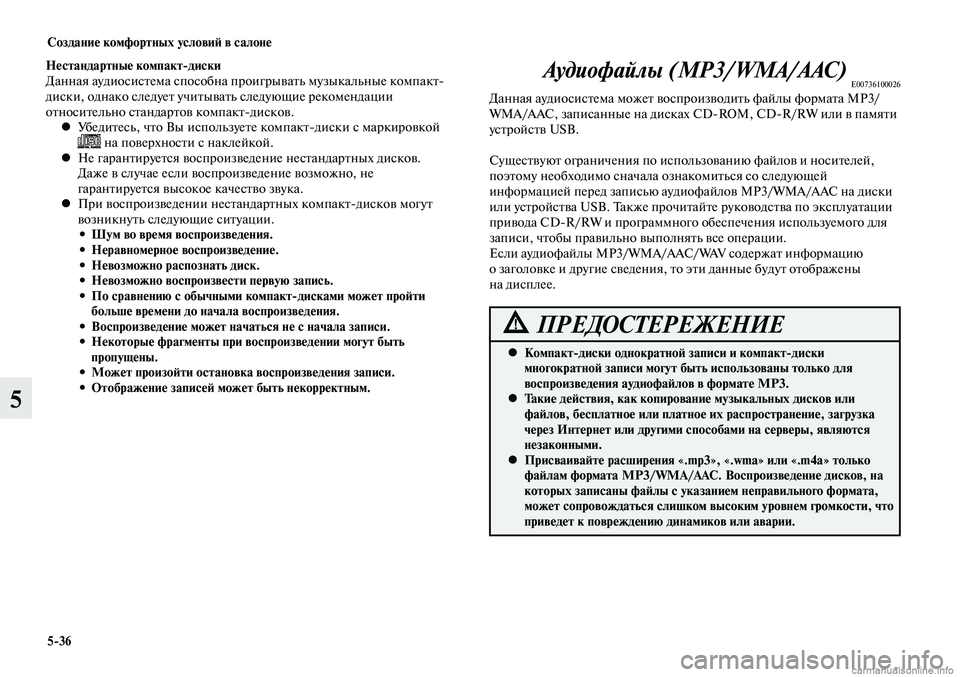

Page 342 of 554
Создание комфортных условий в салоне
5-36
5
Нестандартные компакт-диски
Данная аудиосистема способна проигрывать музыкальные компакт-
диски, однако следует учитывать следующие рекомендации
относительно стандартов компакт-дисков.Убедитесь, что Вы используете компакт-диски с маркировкой
•
на поверхности с наклейкой.
Не гарантируется воспроизведение нестандартных дисков.
•
Даже в случае если воспроизведение возможно, не
гарантируется высокое качество звука.
При воспроизведении нестандартных компакт-дисков могут
•
возникнуть следующие ситуации.Шум во время воспроизведения.
•
Неравномерное воспроизведение.
•
Невозможно распознать диск.
•
Невозможно воспроизвести первую запись.
•
По сравнению с обычными компакт-дисками может пройти
•
больше времени до начала воспроизведения.
Воспроизведение может начаться не с начала записи.
•
Некоторые фрагменты при воспроизведении могут быть
•
пропущены.
Может произойти остановка воспроизведения записи.
•
Отображение записей может быть некорректным.
•
Аудиофайлы (MP3/WMA/AAC)E00736100026Данная аудиосистема может воспроизводить файлы формата MP3/
WMA/AAC, записанные на дисках CD-ROM, CD-R/RW или в памяти
устройств USB.
Существуют ограничения по использованию файлов и носителей,
поэтому необходимо сначала ознакомиться со следующей
информацией перед записью аудиофайлов MP3/WMA/AAC на диски
или устройства USB. Также прочитайте руководства по эксплуатации
привода CD-R/RW и программного обеспечения используемого для
записи, чтобы правильно выполнять все операции.
Если аудиофайлы MP3/WMA/AAC/WAV содержат информацию
о заголовке и другие сведения, то эти данные будут отображены
на дисплее.
Компакт-диски однократной записи и компакт-диски
•
многократной записи могут быть использованы только для
воспроизведения аудиофайлов в формате MP3.
Такие действия, как копирование музыкальных дисков или
•
файлов, бесплатное или платное их распространение, загрузка
через Интернет или другими способами на серверы, являются
незаконными.
Присваивайте расширения «.mp3», «.wma» или «.m4a» только
•
файлам формата MP3/WMA/AAC. Воспроизведение дисков, на
которых записаны файлы с указанием неправильного формата,
может сопровождаться слишком высоким уровнем громкости, что
приведет к повреждению динамиков или аварии.
ПРЕДОСТЕРЕЖЕНИЕ

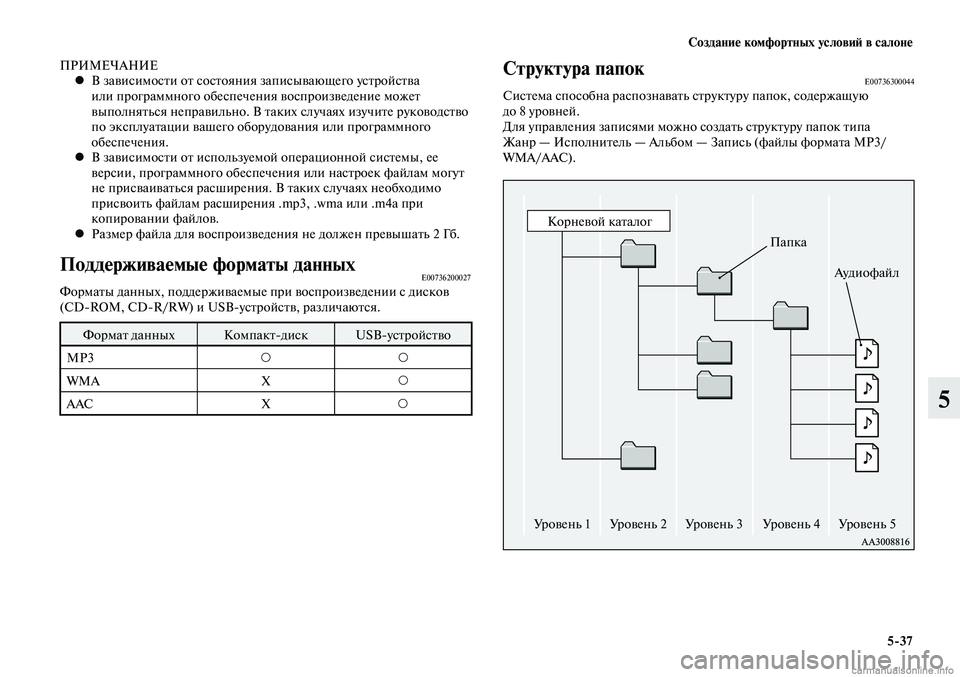

Page 343 of 554
Создание комфортных условий в салоне
5-37
5
ПРИМЕЧАНИЕВ зависимости от состояния записывающего устройства
•
или программного обеспечения воспроизведение может
выполняться неправильно. В таких случаях изучите руководство
по эксплуатации вашего оборудования или программного
обеспечения.
В зависимости от используемой операционной системы, ее
•
версии, программного обеспечения или настроек файлам могут
не присваиваться расширения. В таких случаях необходимо
присвоить файлам расширения .mp3, .wma или .m4a при
копировании файлов.
Размер файла для воспроизведения не должен превышать 2 Гб.
•
Поддерживаемые форматы данныхE00736200027Форматы данных, поддерживаемые при воспроизведении с дисков
(CD-ROM, CD-R/RW) и USB-устройств, различаются.
Формат данных Компакт-дискUSB-устройство
MP3 •
•
WMA X•
AAC X•
Структура папокE00736300044Система способна распознавать структуру папок, содержащую
до 8 уровней.
Для управления записями можно создать структуру папок типа
Жанр — Исполнитель — Альбом — Запись (файлы формата MP3/
WMA/AAC).
Корневой каталог
Папка
Аудиофайл
Уровень 1 Уровень 2 Уровень 3 Уровень 4Уровень 5

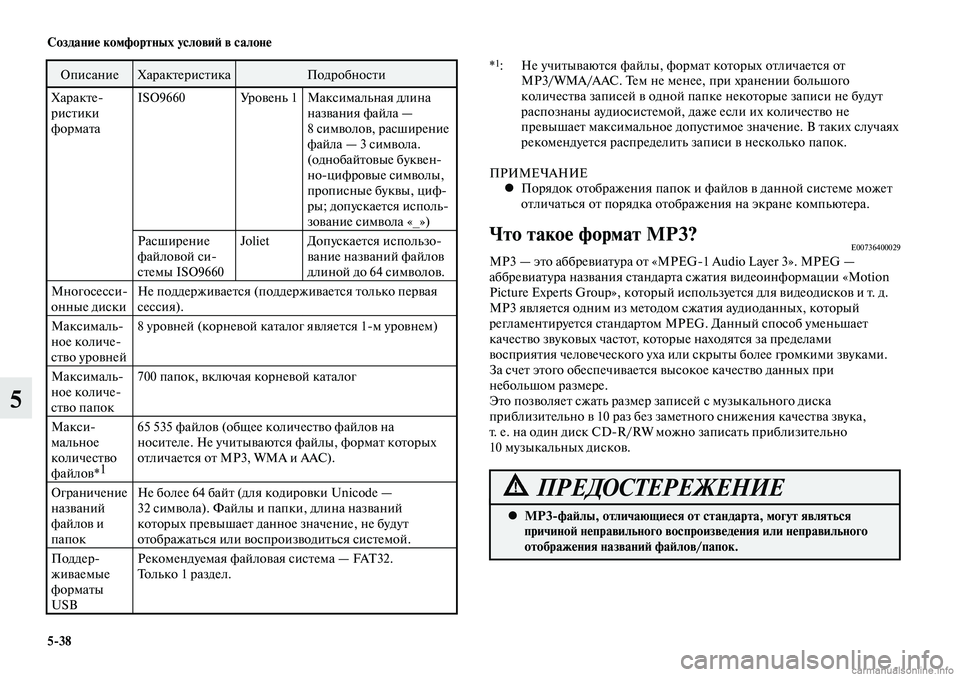

Page 344 of 554
Создание комфортных условий в салоне
5-38
5
ОписаниеХарактеристика Подробности
Характе-
ристики
формата ISO9660
Уровень 1
Максимальная длина
названия файла —
8 сим волов, расширение
фай ла — 3 символа.
(одно байтовые буквен-
но-цифровые символы,
прописные буквы, циф-
ры; допускается исполь-
зование символа «_»)
Расширение
файловой си-
стемы ISO9660 Joliet
Допускается использо-
вание названий файлов
длиной до 64 символов.
Многосесси-
онные диски Не поддерживается (поддерживается только первая
сессия).
Максималь-
ное количе-
ство уровней 8 уровней (корневой каталог является 1-м уровнем)
Максималь-
ное количе-
ство папок 700 папок, включая корневой каталог
Макси-
мальное
количество
файлов* 165 535 файлов (общее количество файлов на
носителе. Не учитываются файлы, формат которых
отличается от MP3, WMA и AAC).
Ограничение
названий
фай
лов и
папокНе более 64 байт (для кодировки Unicode —
32 символа). Файлы и папки, длина названий
которых превышает данное значение, не будут
отображаться или воспроизводиться системой.
Поддер-
живаемые
форматы
USB Рекомендуемая файловая система — FAT32.
Только 1 раздел. *
1:
Не учитываются файлы, формат которых отличается от
MP3/WMA/AAC. Тем не менее, при хранении большого
количества записей в одной папке некоторые записи не будут
распознаны аудиосистемой, даже если их количество не
превышает максимальное допустимое значение. В таких случаях
рекомендуется распределить записи в несколько папок.
ПРИМЕЧАНИЕ Порядок отображения папок и файлов в данной системе может
•
отличаться от порядка отображения на экране компьютера.
Что такое формат MP3?E00736400029MP3 — это аббревиатура от «MPEG-1 Audio Layer 3». MPEG —
аббревиатура названия стандарта сжатия видеоинформации «Motion
Picture Experts Group», который используется для видеодисков и т. д.
MP3 является одним из методом сжатия аудиоданных, который
регламентируется стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся за пределами
восприятия человеческого уха или скрыты более громкими звуками.
За счет этого обеспечивается высокое качество данных при
небольшом размере.
Это позволяет сжать размер записей с музыкального диска
приблизительно в 10 раз без заметного снижения качества звука,
т. е. на один диск CD-R/RW можно записать приблизительно
10 музыкальных дисков.
MP3-файлы, отличающиеся от стандарта, могут являться
•
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ПРЕДОСТЕРЕЖЕНИЕ
Page 362 of 554
Создание комфортных условий в салоне
5-56
5
Прослушивание записей с USB-накопителя
E00736501232При подключении к аудиосистеме устройств USB, например
USB-накопителей, можно прослушивать записи, содержащиеся
на этих устройствах.
Не оставляйте устройства USB без присмотра внутри автомобиля.
•
Запрещается держать эти устройства в руках и использовать их во
•
время управления автомобилем. Это очень опасно.
Не используйте жесткие диски или устройства для чтения карт
•
памяти, так как может произойти повреждение, хранящихся
на них данных. Если данные устройства были по ошибке
подключены к системе, выключите зажигание и отсоедините эти
устройства.
По причине опасности потери данных рекомендуется сделать
•
резервную копию файлов.
Не предоставляется никаких гарантий на отсутствие повреждений
•
устройств USB или потери данных, хранящихся на них.
В зависимости от действий при использовании устройств может
•
произойти повреждение и удаление аудиофайлов, поэтому
рекомендуется создавать резервную копию данных.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ Можно подключать цифровые аудиопроигрыватели
•
с поддержкой протокола Mass Storage Class.
Для получения сведений о типах устройств USB, которые
•
могут быть подключены, и типах файлов, которые могут быть
воспроизведены (автомобили с системой Bluetooth® 2.0),
см. раздел «Типы подключаемых устройств и поддерживаемые
форматы файлов» на стр. 5-73.Для получения сведений о
подключении устройств USB см. раздел «Подключение USB-
накопителя» на стр. 5-102.
При подключении устройств USB используйте соединительный
•
кабель. Подключение без использования кабеля может привести
к повышенной нагрузке на разъем и его повреждениям.
Выполните полную настройку устройства, чтобы во время
•
движения автомобиля не требовались опасные действия,
например, подключение соединительного кабеля.
Из соображений безопасности, при подключении или
•
отключении устройства USB сначала остановите автомобиль.
Запрещается подключать к входному разъему USB другие
•
устройства, кроме аудиоустройств. Это может стать причиной
повреждений устройства или оборудования.
В зависимости от состояния устройства USB может
•
потребоваться некоторое время для опознания устройства и
начала воспроизведения.
Кнопки аудиосистемы не будут действовать, пока к системе
•
подключено устройство USB.
Технические характеристики и настройки устройства USB
•
могут быть причиной недоступности подключения или отличий
в функциях или элементах интерфейса.
В зависимости от свойств аудиофайлов, находящихся в памяти
•
устройства USB, информация о записях может отображаться
неправильно.
В зависимости от состояния автомобиля или устройства iPod/
•
iPhone воспроизведение может оказаться невозможным после
запуска двигателя.
Воспроизведение файлов, защищенных авторским правом,
•
может быть невозможным.
Page 363 of 554

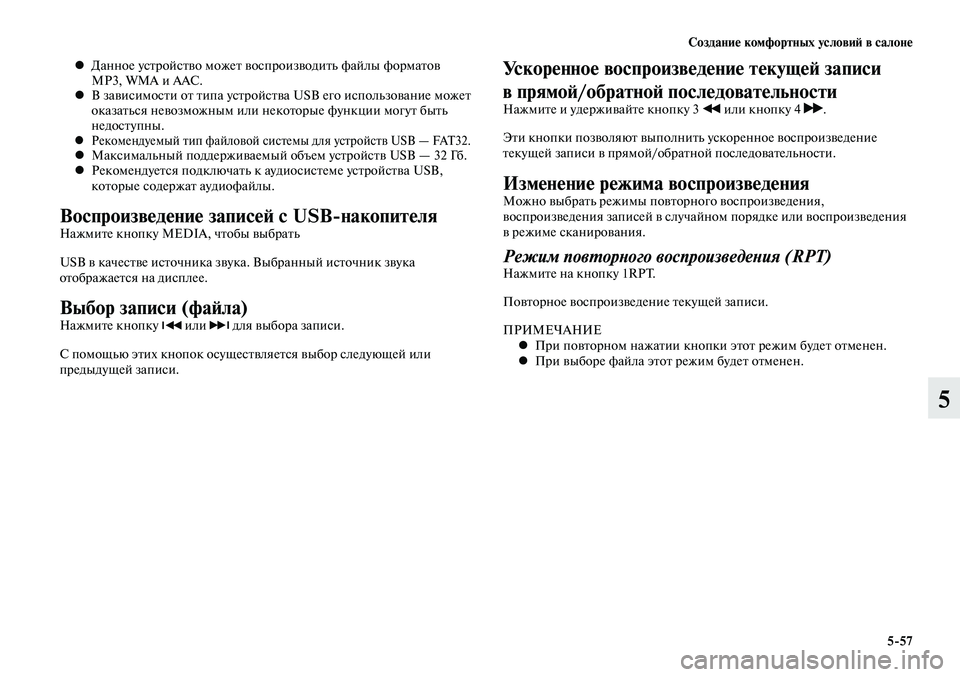

Создание комфортных условий в салоне
5-57
5
Данное устройство может воспроизводить файлы форматов
•
MP3, WMA и AAC.
В зависимости от типа устройства USB его использование может
•
оказаться невозможным или некоторые функции могут быть
недоступны.
Рекомендуемый тип файловой системы для устройств USB — FAT32.
•Максимальный поддерживаемый объем устройств USB — 32 Гб.
•
Рекомендуется подключать к аудиосистеме устройства USB,
•
которые содержат аудиофайлы.
Воспроизведение записей с USB-накопителяНажмите кнопку MEDIA, чтобы выбрать
USB в качестве источника звука. Выбранный источник звука
отображается на дисплее.
Выбор записи (файла)Нажмите кнопку или для выбора записи.
С помощью этих кнопок осуществляется выбор следующей или
предыдущей записи.
Ускоренное воспроизведение текущей записи
в прямой/обратной последовательности
Нажмите и удерживайте кнопку 3 или кнопку 4 .
Эти кнопки позволяют выполнить ускоренное воспроизведение
текущей записи в прямой/обратной последовательности.
Изменение режима воспроизведенияМожно выбрать режимы повторного воспроизведения,
воспроизведения записей в случайном порядке или воспроизведения
в режиме сканирования.
Режим повторного воспроизведения (RPT)Нажмите на кнопку 1RPT.
Повторное воспроизведение текущей записи.
ПРИМЕЧАНИЕ При повторном нажатии кнопки этот режим будет отменен.
•
При выборе файла этот режим будет отменен.
•
Page 364 of 554

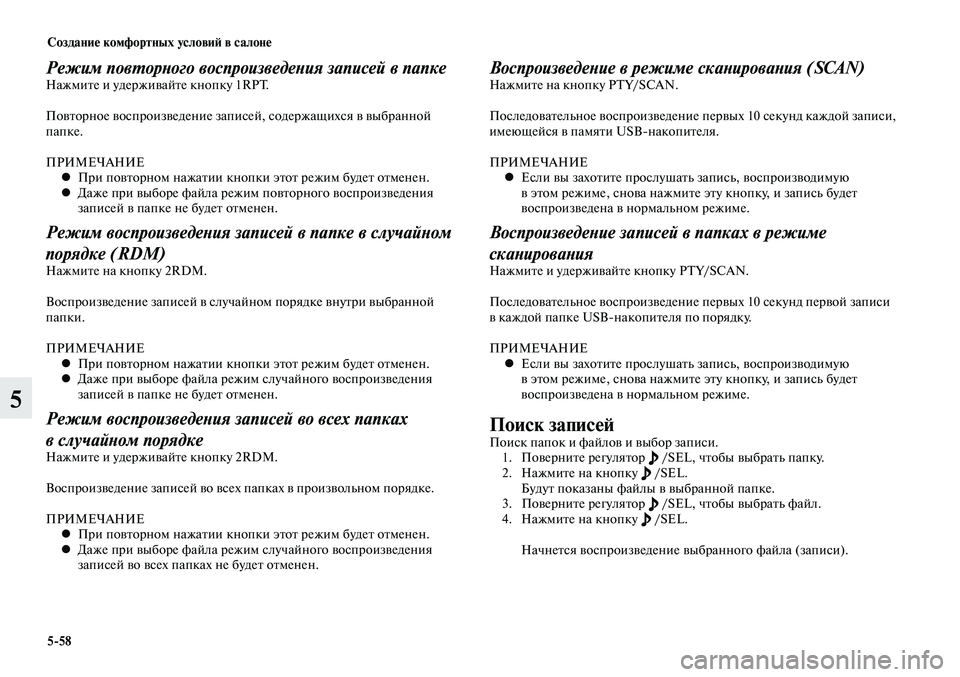

Создание комфортных условий в салоне
5-58
5
Режим повторного воспроизведения записей в папкеНажмите и удерживайте кнопку 1RPT.
Повторное воспроизведение записей, содержащихся в выбранной
папке.
ПРИМЕЧАНИЕПри повторном нажатии кнопки этот режим будет отменен.
•
Даже при выборе файла режим повторного воспроизведения
•
записей в папке не будет отменен.
Режим воспроизведения записей в папке в случайном
порядке (RDM)
Нажмите на кнопку 2RDM.
Воспроизведение записей в случайном порядке внутри выбранной
папки.
ПРИМЕЧАНИЕ При повторном нажатии кнопки этот режим будет отменен.
•
Даже при выборе файла режим случайного воспроизведения
•
записей в папке не будет отменен.
Режим воспроизведения записей во всех папках
в случайном порядке
Нажмите и удерживайте кнопку 2RDM.
Воспроизведение записей во всех папках в произвольном порядке.
ПРИМЕЧАНИЕ
При повторном нажатии кнопки этот режим будет отменен.
•
Даже при выборе файла режим случайного воспроизведения
•
записей во всех папках не будет отменен.
Воспроизведение в режиме сканирования (SCAN)Нажмите на кнопку PTY/SCAN.
Последовательное воспроизведение первых 10 секунд каждой записи,
имеющейся в памяти USB-накопителя.
ПРИМЕЧАНИЕ Если вы захотите прослушать запись, воспроизводимую
•
в этом режиме, снова нажмите эту кнопку, и запись будет
воспроизведена в нормальном режиме.
Воспроизведение записей в папках в режиме
сканирования
Нажмите и удерживайте кнопку PTY/SCAN.
Последовательное воспроизведение первых 10 секунд первой записи
в каждой папке USB-накопителя по порядку.
ПРИМЕЧАНИЕ Если вы захотите прослушать запись, воспроизводимую
•
в этом режиме, снова нажмите эту кнопку, и запись будет
воспроизведена в нормальном режиме.
Поиск записейПоиск папок и файлов и выбор записи.
1. Поверните регулятор /SEL, чтобы выбрать папку.
2. Нажмите на кнопку /SEL.
Будут показаны файлы в выбранной папке.
3. Поверните регулятор
/SEL, чтобы выбрать файл.
4. Нажмите на кнопку /SEL.
Начнется воспроизведение выбранного файла (записи).
Page 370 of 554
Создание комфортных условий в салоне
5-64
5
При прослушивании радиостанций в формате
цифрового радиовещания DAB*
Переключение происходит в следующем порядке: «Название
сервиса», «Название группы» и «Номер канала (CH ID)».
ПРИМЕЧАНИЕЕсли текстовая информация для названия службы и названия
•
группы не доступна, на дисплее ничего не отображается.
При воспроизведении CD-DAПереключение происходит в следующем порядке: «Название диска»,
«Название записи» и «Рабочее состояние».
ПРИМЕЧАНИЕ Если текстовая информация для отображения отсутствует,
•
на дисплее отображается сообщение «NO TITLE».
При воспроизведении файлов в формате MP3/WMA/AACПереключение происходит в следующем порядке: «Название папки»,
«Название файла» и «Рабочее состояние».
ПРИМЕЧАНИЕ
Если текстовая информация для отображения отсутствует,
•
на дисплее отображается сообщение «NO TITLE».
Отображение названий (тэгов) ID3Нажмите и удерживайте кнопку DISP.
В результате этого дисплей переключится на отображение названий
(тэгов) ID3.
При каждом нажатии кнопки DISP происходит переключение
отображаемой информации в следующей последовательности:
«Название альбома», «Название записи», «Имя исполнителя»,
«Название жанра»* и «Рабочее состояние».
*: Данный вид информации отображается при воспроизведении
аудиофайлов с устройства USB (автомобили с системой
Bluetooth
® 2.0).
ПРИМЕЧАНИЕ Во время отображения названий (тэгов) ID3 нажмите
•
и удерживайте кнопку DISP, чтобы переключиться на
отображение названия папки.
Название жанра может не отображаться.
•
При воспроизведении записей с устройства iPodE00738900028Переключение происходит в следующем порядке: «Альбомы»,
«Название записи», «Имя исполнителя», «Название жанра»* и
«Рабочее состояние».
ПРИМЕЧАНИЕ
Если текстовая информация для отображения отсутствует,
•
на дисплее отображается сообщение «NO TITLE».
Название жанра отображается при наличии соответствующего
•
оборудования (автомобили с системой Bluetooth
® 2.0).
Название жанра может не отображаться.
•
При воспроизведении аудиозаписей через интерфейс
Bluetooth
® 2.0*E00739000013Рабочие данные соответствуют разделу «При воспроизведении
аудиозаписей с устройства iPod» (стр.5-64).
Page 377 of 554

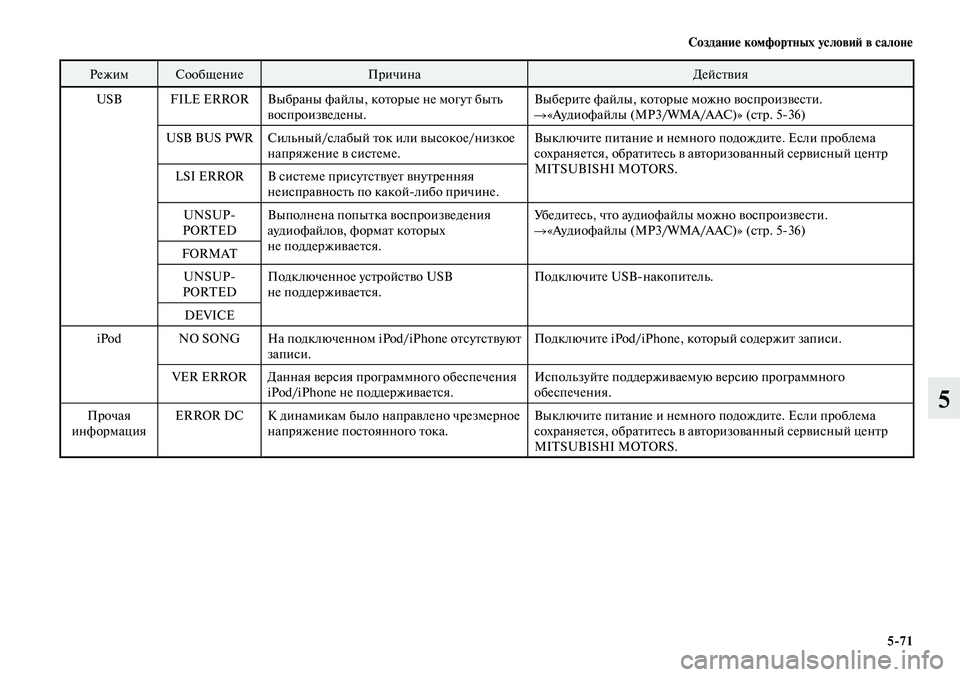

Создание комфортных условий в салоне
5-71
5
РежимСообщение Причина Действия
USB FILE ERROR Выбраны файлы, которые не могут быть
воспроизведены. Выберите файлы, которые можно воспроизвести.
→«Аудиофайлы (MP3/WMA/AAC)» (стр. 5-36)
USB BUS PWR Сильный/слабый ток или высокое/низкое
напряжение в системе. Выключите питание и немного подождите. Если проблема
сохраняется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
LSI ERROR В системе присутствует внутренняя
неисправность по какой-либо причине.
UNSUP-
PORTED Выполнена попытка воспроизведения
аудиофайлов, формат которых
не поддерживается. Убедитесь, что аудиофайлы можно воспроизвести.
→«Аудиофайлы (MP3/WMA/AAC)» (стр. 5-36)
FORMAT UNSUP-
PORTED Подключенное устройство USB
не поддерживается. Подключите USB-накопитель.
DEVICE
iPod NO SONG На подключенном iPod/iPhone отсутствуют
записи. Подключите iPod/iPhone, который содержит записи.
VER ERROR Данная версия программного обеспечения
iPod/iPhone не поддерживается. Используйте поддерживаемую версию программного
обеспечения.
Прочая
информация ERROR DC
К динамикам было направлено чрезмерное
напряжение постоянного тока. Выключите питание и немного подождите. Если проблема
сохраняется, обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
