RADIO AND CD PLAYER
CHASSIS ELECTRICAL54A-22
•For the vehicles with Rockford Fosgate ® premium sound
system, the 8-ch high-power audio amplifier with integrated
DSP (total maximum output of 650 W) has been established
under the driver's seat. The clear treble without distortion is
available.
•For the vehicles with Rockford Fosgate ® premium sound
system, the audio adapter has been established onto the
center tray. With this modification, portable music player
can be connected.
NOTE: .
•*1: CD-R/CD-RW may not be played.
•*2: Some may not be played.
STEERING WHEEL AUDIO REMOTE CONTROL SWITCH
The concentrated switch has been established onto
the steering wheel spoke for allowing the remote
control of audio.
AC608321AB
Driver's seatAudio amplifier
Rear seat
AC608417
AB
Audio adapter
ItemCD player with radio6-disk CD changer with
radio
Page 8 of 241

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)
CHASSIS ELECTRICAL54A-27
MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)
GENERAL INFORMATIONM2544800200084
Mitsubishi multi-communication system (audio visual naviga-
tion unit) with built-in hard disk drive (30 gigabyte) has been
installed. Also, a 7-inch liquid crystal display of wide 2 DIN size
has been adopted.
Page 9 of 241

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)
CHASSIS ELECTRICAL54A-28
Navigation function
The storage of very large map data is now possible,
and the following contents have been adopted.
•Map type navigation
•NAVTEQ map database
•Map data stored in hard disc drive
•U.S. English, French, and Spanish are available
to select.
Audio and visual function
The following functions are in addition to the naviga-
tion function:
•Music server function
•DVD drive unit
•FM/AM radio
•MP3/WMA playback function
•Control by steering wheel audio remote comtrol
switch
•Integrated 4-ch power amplifier (MAX: 180 W)
•Correspond to Rockford Fosgate® premium
sound system
•Output of DVD video 5.1 channel data
•Connect with satellite radio tuner
Other function
The following functions are in addition to the naviga-
tion, audio and visual function:
•Clock display
•Connect with hands free unit
•A/C information display
•Outside temperature display
•Trip information display (Average fuel consump-
tion etc.)
•Function customize
SYSTEM BLOCK DIAGRAM
AC505476
AC608750 ZC3050180000
Audio and video
adopter Antenna
Steering wheel
audio remote control
switch
Speaker
*1: Controller Area Network Note:
*2: Universal Asynchronous Receiver Transmitter UART
communicationn
Sound Sound Voice Sound
Audio amplifierCAN box unitETACS-ECU Combination
meter
Audio visual navigation unitA/C-ECU
Hands-free
module
CAN
communication
AB
Page 12 of 241

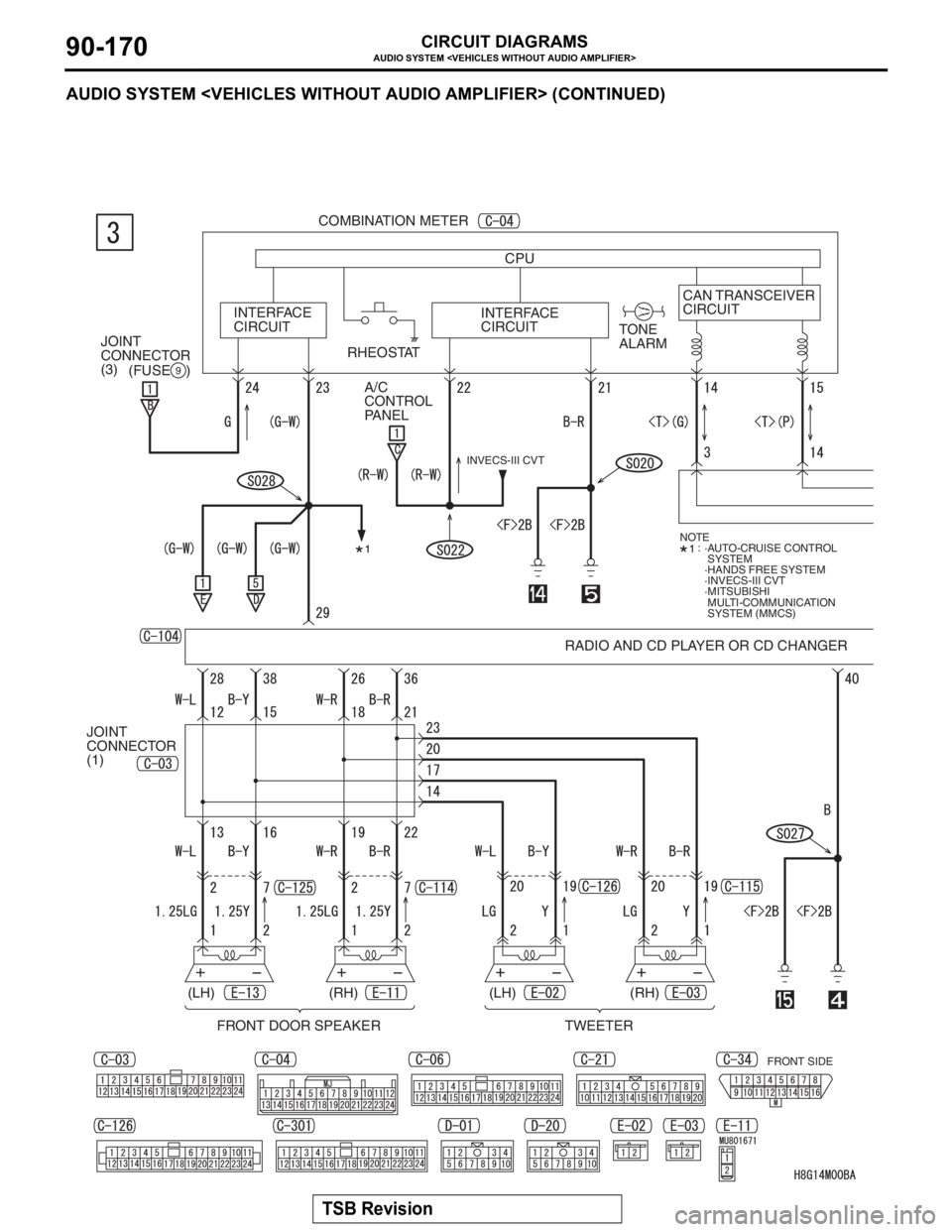

AUDIO SYSTEM
TSB Revision
CIRCUIT DIAGRAMS90-170
AUDIO SYSTEM
COMBINATION METER
INTERFACE
CIRCUITCAN TRANSCEIVER
CIRCUIT CPU
FRONT DOOR SPEAKER TWEETER (FUSE )
9
RHEOSTATTONE
ALARM INTERFACE
CIRCUIT
(LH) (RH) (LH) (RH)RADIO AND CD PLAYER OR CD CHANGER
FRONT SIDE
JOINT
CONNECTOR
(1)JOINT
CONNECTOR
(3)
A/C
CONTROL
PANEL
: NOTE
·AUTO-CRUISE CONTROL
SYSTEM
·HANDS FREE SYSTEM
·INVECS-III CVT
·MITSUBISHI
MULTI-COMMUNICATION
SYSTEM (MMCS) INVECS-III CVT
Page 18 of 241

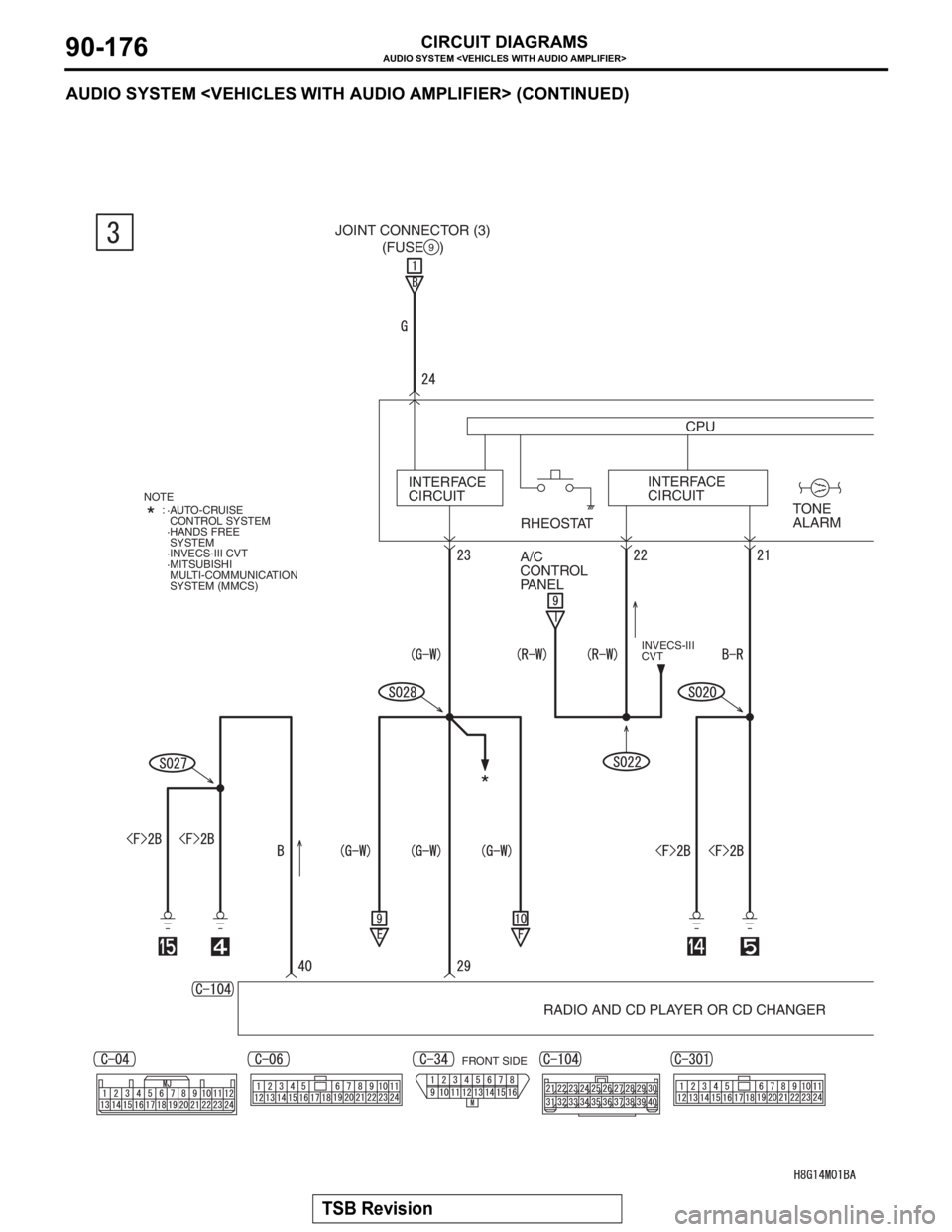

AUDIO SYSTEM
TSB Revision
CIRCUIT DIAGRAMS90-176
AUDIO SYSTEM
INTERFACE
CIRCUITCPU (FUSE )
9
RHEOSTATTONE
ALARM INTERFACE
CIRCUIT
FRONT SIDE
RADIO AND CD PLAYER OR CD CHANGER JOINT CONNECTOR (3)
A/C
CONTROL
PANEL
·AUTO-CRUISE
CONTROL SYSTEM
·HANDS FREE
SYSTEM
·INVECS-III CVT
·MITSUBISHI
MULTI-COMMUNICATION
SYSTEM (MMCS): NOTE
INVECS-III
CVT
Page 26 of 241

CLOCK
TSB Revision
CIRCUIT DIAGRAMS90-184
CLOCKM1901007701669
ETACS-
ECU
ACC
RELAY 2
37FUSIBLE
LINK36FUSIBLE
LINK
RELAY BOX
ENGINE
COMPARTMENTIGNITION
SWITCH (ACC)
RADIO AND CD PLAYER OR CD CHANGER COMBINATION METERINTERFACE
CIRCUIT
·AUDIO SYSTEM
·CONTROLLER
AREA NETWORK (CAN)
·HANDS FREE SYSTEM
·MITSUBISHI
MULTI-COMMUNICATION
SYSTEM (MMCS)
CPUINTERFACE
CIRCUIT JOINT
CONNECTOR (3)
REFER TO
POWER
DISTRIBUTION
SYSTEM
JOINT
CONNECTOR (3)
Page 27 of 241

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)
TSB Revision
CIRCUIT DIAGRAMS90-186
MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)M1901007500123
FUSIBLE
LINK34
ETACS-
ECUFUSIBLE
LINK
36
AUDIO AMPLIFIER
AUDIO VISUAL NAVIGATION UNIT RELAY BOX
ENGINE
COMPARTMENT
HANDS FREE
SYSTEM REFER TO POWER
DISTRIBUTION
SYSTEM
JOINT
CONNECTOR (3)
Page 28 of 241

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)
TSB Revision
CIRCUIT DIAGRAMS90-187
ACC
RELAY 2 FUSIBLE
LINK
37
ROOF ANTENNA
ANTENNA AMPLIFIER
ANTENNA FEEDER CABLE ANTENNA FEEDER CABLE
ETACS-
ECU
TUNER> IGNITION
SWITCH (ACC)
SATELLITE
RADIO TUNER
WIRE COLOR CODE
B : BLACK LG : LIGHT GREEN G : GREEN L : BLUE W : WHITE Y : YELLOW SB : SKY BLUE
BR : BROWN O : ORANGE GR : GRAY R : RED P : PINK V : VIOLET PU : PURPLE
REFER TO
POWER
DISTRIBUTION
SYSTEM
JOINT
CONNECTOR (3)
Page 29 of 241

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)
TSB Revision
CIRCUIT DIAGRAMS90-188
MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) (CONTINUED)
COMBINATION
METER
INTERFACE
CIRCUITCAN TRANSCEIVER
CIRCUIT CPU (FUSE )
9
RHEOSTATTONE
ALARM INTERFACE
CIRCUIT
AUDIO VISUAL NAVIGATION UNIT
·AIR CONDITIONING
SYSTEM
·AUTO-CRUISE
CONTROL SYSTEM
·CLOCK
·HANDS FREE
SYSTEM
·INVECS-III CVT
·TURN-SIGNAL
LIGHT AND
HAZARD WARNING
LIGHT:
·AIR CONDITIONING
SYSTEM
·INVECS-III CVT
·TURN-SIGNAL
LIGHT AND
HAZARD WARNING
LIGHT: NOTEJOINT CONNECTOR (3)
Page 30 of 241

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)
TSB Revision
CIRCUIT DIAGRAMS90-189
INTERFACE
CIRCUITCAN DRIVE
CIRCUIT
DATA LINK
CONNECTOR ETACS-ECU
INTERFACE
CIRCUIT CAN DRIVE
CIRCUIT
ETACS-ECU
(FUSE )
5
WIRE COLOR CODE
B : BLACK LG : LIGHT GREEN G : GREEN L : BLUE W : WHITE Y : YELLOW SB : SKY BLUE
BR : BROWN O : ORANGE GR : GRAY R : RED P : PINK V : VIOLET PU : PURPLEJOINT
CONNECTOR
(CAN1)FUSIBLE
LINK
34IGNITION
SWITCH (IG1)
IG1
RELAY
REFER TO
POWER
DISTRIBUTION
SYSTEM
JOINT
CONNECTOR
(4)
FRONT SIDE
