Создание комфортных условий в салоне
5-23

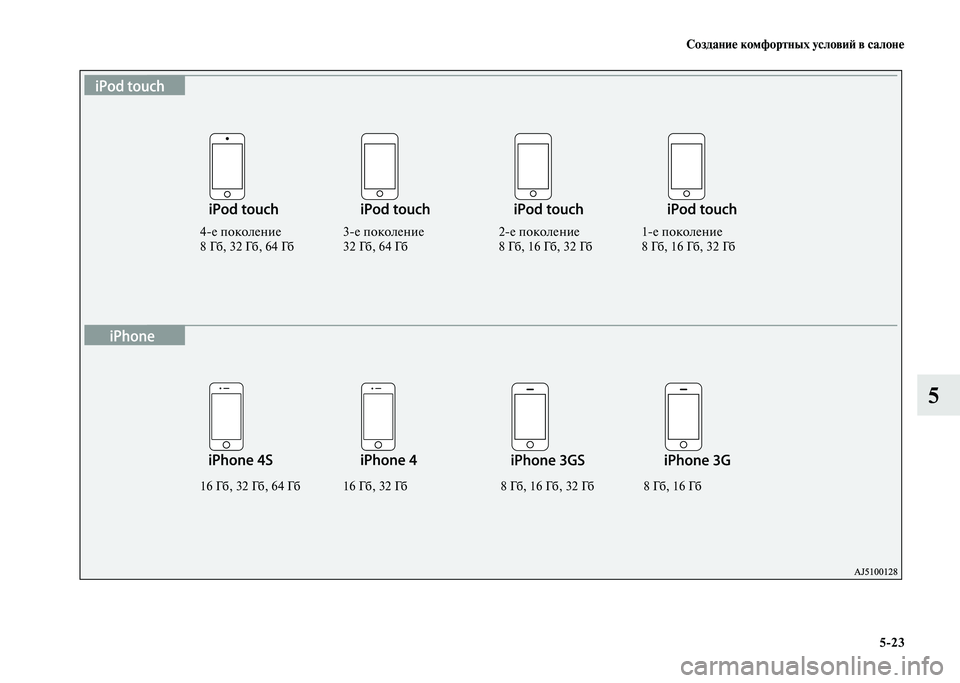

5

4-е поколение
8 Гб, 32 Гб, 64 Гб3-е поколение
32 Гб, 64 Гб1-е поколение
8 Гб, 16 Гб, 32 Гб 2-е поколение
8 Гб, 16 Гб, 32 Гб
16 Гб, 32 Гб, 64 Гб 16 Гб, 32 Гб 8 Гб, 16 Гб8 Гб, 16 Гб, 32 Гб

5-24 Создание комфортных условий в салоне

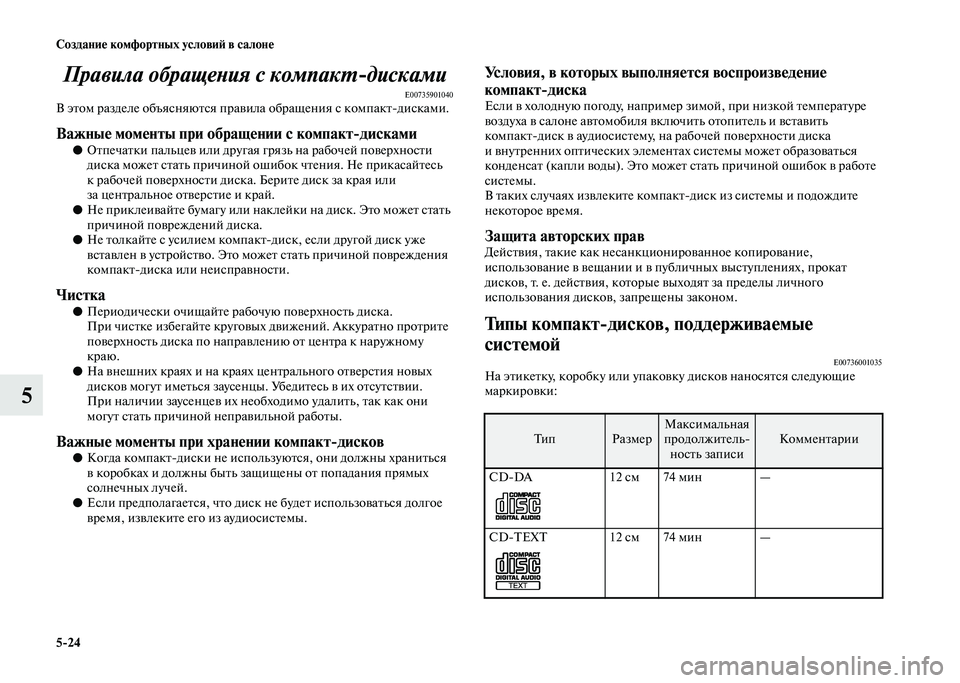

5Правила обращения с компакт-дисками
E00735901040В этом разделе объясняются правила обращения с компакт-дисками.
Важные моменты при обращении с компакт-дисками●Отпечатки пальцев или другая грязь на рабочей поверхности
диска может стать причиной ошибок чтения. Не прикасайтесь
к рабочей поверхности диска. Берите диск за края или
за центральное отверстие и край.
●Не приклеивайте бумагу или наклейки на диск. Это может стать
причиной повреждений диска.
●Не толкайте с усилием компакт-диск, если другой диск уже
вставлен в устройство. Это может стать причиной повреждения
компакт-диска или неисправности.
Чистка●Периодически очищайте рабочую поверхность диска.
При чистке избегайте круговых движений. Аккуратно протрите
поверхность диска по направлению от центра к наружному
краю.
●На внешних краях и на краях центрального отверстия новых
дисков могут иметься заусенцы. Убедитесь в их отсутствии.
При наличии заусенцев их необходимо удалить, так как они
могут стать причиной неправильной работы.
Важные моменты при хранении компакт-дисков●Когда компакт-диски не используются, они должны храниться
в коробках и должны быть защищены от попадания прямых
солнечных лучей.
●Если предполагается, что диск не будет использоваться долгое
время, извлеките его из аудиосистемы.
Условия, в которых выполняется воспроизведение
компакт-диска
Если в холодную погоду, например зимой, при низкой температуре
воздуха в салоне автомобиля включить отопитель и вставить
компакт-диск в аудиосистему, на рабочей поверхности диска
и внутренних оптических элементах системы может образоваться
конденсат (капли воды). Это может стать причиной ошибок в работе
системы.
В таких случаях извлеките компакт-диск из системы и подождите
некоторое время.
Защита авторских правДействия, такие как несанкционированное копирование,
использование в вещании и в публичных выступлениях, прокат
дисков, т. е. действия, которые выходят за пределы личного
использования дисков, запрещены законом.
Типы компакт-дисков, поддерживаемые
системой
E00736001035На этикетку, коробку или упаковку дисков наносятся следующие
маркировки:

Ти пРазмерМаксимальная
продолжитель-
ность записиКомментарии
CD-DA 12 см 74 мин —
CD-TEXT 12 см 74 мин —

Создание комфортных условий в салоне
5-25
5

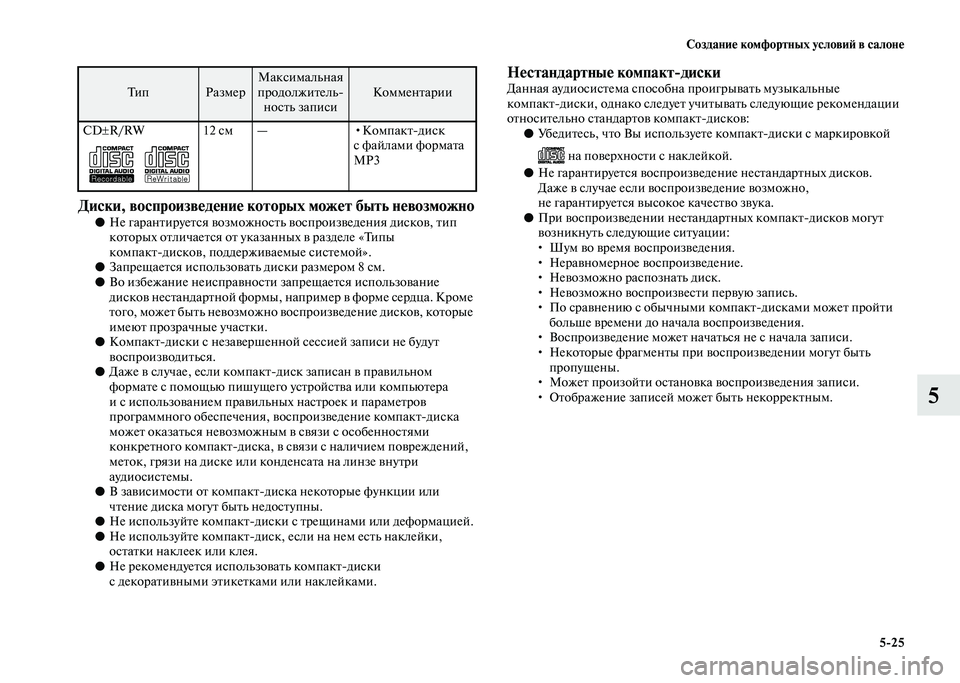

Диски, воспроизведение которых может быть невозможно●Не гарантируется возможность воспроизведения дисков, тип
которых отличается от указанных в разделе «Типы
компакт-дисков, поддерживаемые системой».
●Запрещается использовать диски размером 8 см.
●Во избежание неисправности запрещается использование
дисков нестандартной формы, например в форме сердца. Кроме
того, может быть невозможно воспроизведение дисков, которые
имеют прозрачные участки.
●Компакт-диски с незавершенной сессией записи не будут
воспроизводиться.
●Даже в случае, если компакт-диск записан в правильном
формате с помощью пишущего устройства или компьютера
и с использованием правильных настроек и параметров
программного обеспечения, воспроизведение компакт-диска
может оказаться невозможным в связи с особенностями
конкретного компакт-диска, в связи с наличием повреждений,
меток, грязи на диске или конденсата на линзе внутри
аудиосистемы.
●В зависимости от компакт-диска некоторые функции или
чтение диска могут быть недоступны.
●Не используйте компакт-диски с трещинами или деформацией.
●Не используйте компакт-диск, если на нем есть наклейки,
остатки наклеек или клея.
●Не рекомендуется использовать компакт-диски
с декоративными этикетками или наклейками.
Нестандартные компакт-дискиДанная аудиосистема способна проигрывать музыкальные
компакт-диски, однако следует учитывать следующие рекомендации
относительно стандартов компакт-дисков:
●Убедитесь, что Вы используете компакт-диски с маркировкой
на поверхности с наклейкой.
●Не гарантируется воспроизведение нестандартных дисков.
Даже в случае если воспроизведение возможно,
не гарантируется высокое качество звука.
●При воспроизведении нестандартных компакт-дисков могут
возникнуть следующие ситуации:
• Шум во время воспроизведения.
• Неравномерное воспроизведение.
• Невозможно распознать диск.
• Невозможно воспроизвести первую запись.
• По сравнению с обычными компакт-дисками может пройти
больше времени до начала воспроизведения.
• Воспроизведение может начаться не с начала записи.
• Некоторые фрагменты при воспроизведении могут быть
пропущены.
• Может произойти остановка воспроизведения записи.
• Отображение записей может быть некорректным. CD±R/RW 12 см — •Компакт-диск
с файлами формата
MP3Ти пРазмерМаксимальная
продолжитель-
ность записиКомментарии

5-26 Создание комфортных условий в салоне

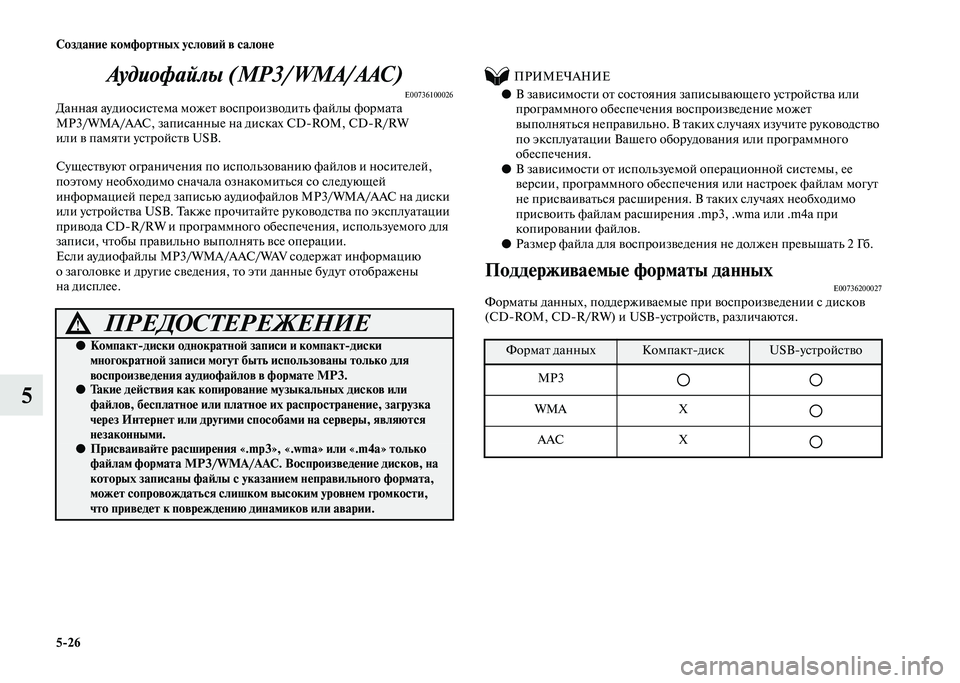

5Аудиофайлы (MP3/WMA/AAC)
E00736100026Данная аудиосистема может воспроизводить файлы формата
MP3/WMA/AAC, записанные на дисках CD-ROM, CD-R/RW
или в памяти устройств USB.
Существуют ограничения по использованию файлов и носителей,
поэтому необходимо сначала ознакомиться со следующей
информацией перед записью аудиофайлов MP3/WMA/AAC на диски
или устройства USB. Также прочитайте руководства по эксплуатации
привода CD-R/RW и программного обеспечения, используемого для
записи, чтобы правильно выполнять все операции.
Если аудиофайлы MP3/WMA/AAC/WAV содержат информацию
о заголовке и другие сведения, то эти данные будут отображены
на дисплее.
ПРИМЕЧАНИЕ
●В зависимости от состояния записывающего устройства или
программного обеспечения воспроизведение может
выполняться неправильно. В таких случаях изучите руководство
по эксплуатации Вашего оборудования или программного
обеспечения.
●В зависимости от используемой операционной системы, ее
версии, программного обеспечения или настроек файлам могут
не присваиваться расширения. В таких случаях необходимо
присвоить файлам расширения .mp3, .wma или .m4a при
копировании файлов.
●Размер файла для воспроизведения не должен превышать 2 Гб.
Поддерживаемые форматы данныхE00736200027Форматы данных, поддерживаемые при воспроизведении с дисков
(CD-ROM, CD-R/RW) и USB-устройств, различаются.
ПРЕДОСТЕРЕЖЕНИЕ!
●Компакт-диски однократной записи и компакт-диски
многократной записи могут быть использованы только для
воспроизведения аудиофайлов в формате MP3.
●Такие действия как копирование музыкальных дисков или
файлов, бесплатное или платное их распространение, загрузка
через Интернет или другими способами на серверы, являются
незаконными.
●Присваивайте расширения «.mp3», «.wma» или «.m4a» только
файлам формата MP3/WMA/AAC. Воспроизведение дисков, на
которых записаны файлы с указанием неправильного формата,
может сопровождаться слишком высоким уровнем громкости,
что приведет к повреждению динамиков или аварии.
Формат данныхКомпакт-дискUSB-устройство
MP3
WMA X
AAC X

Создание комфортных условий в салоне
5-27
5

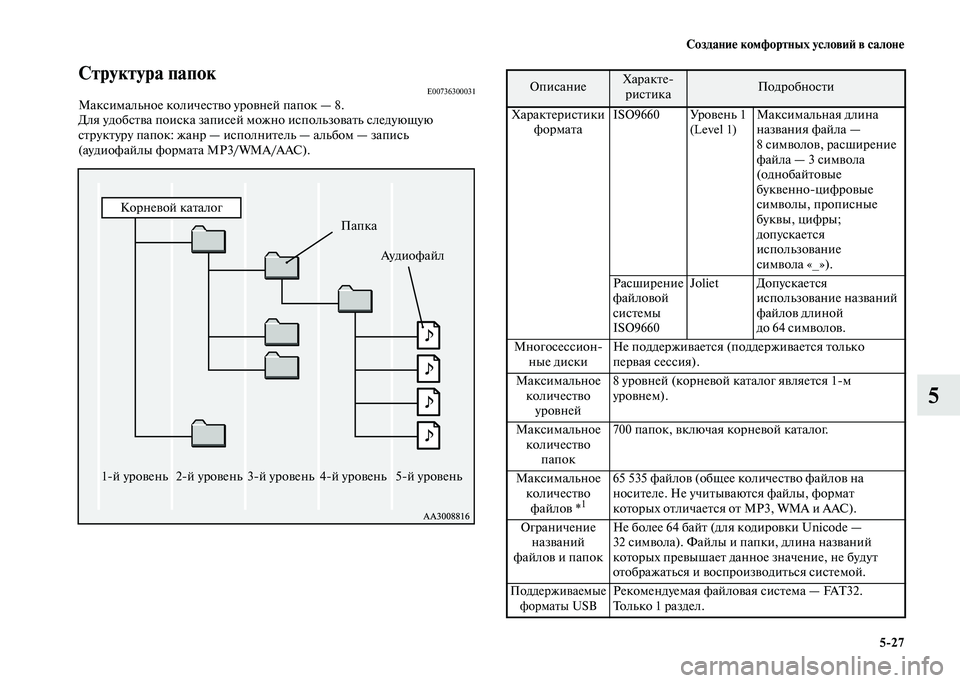

Структура папокE00736300031Максимальное количество уровней папок — 8.
Для удобства поиска записей можно использовать следующую
структуру папок: жанр — исполнитель — альбом — запись
(аудиофайлы формата MP3/WMA/AAC).

Корневой каталог
Папка
Аудиофайл
1-й уровень 2-й уровень 3-й уровень 4-й уровень 5-й уровень
ОписаниеХаракте-
ристикаПодробности
Характеристики
форматаISO9660 Уровень 1
(Level 1)Максимальная длина
названия файла —
8 символов, расширение
файла — 3 символа
(однобайтовые
буквенно-цифровые
символы, прописные
буквы, цифры;
допускается
использование
символа «_»).
Расширение
файловой
системы
ISO9660Joliet Допускается
использование названий
файлов длиной
до 64 символов.
Многосессион-
ные дискиНе поддерживается (поддерживается только
первая сессия).
Максимальное
количество
уровней8 уровней (корневой каталог является 1-м
уровнем).
Максимальное
количество
папок700 папок, включая корневой каталог.
Максимальное
количество
файлов *
1
65 535 файлов (общее количество файлов на
носителе. Не учитываются файлы, формат
которых отличается от MP3, WMA и AAC).
Ограничение
названий
файлов и папокНе более 64 байт (для кодировки Unicode —
32 символа). Файлы и папки, длина названий
которых превышает данное значение, не будут
отображаться и воспроизводиться системой.
Поддерживаемые
форматы USBРекомендуемая файловая система — FAT32.
Только 1 раздел.

5-28 Создание комфортных условий в салоне
5

ПРИМЕЧАНИЕ
●Порядок отображения папок и файлов в данной системе может
отличаться от порядка отображения на экране компьютера.

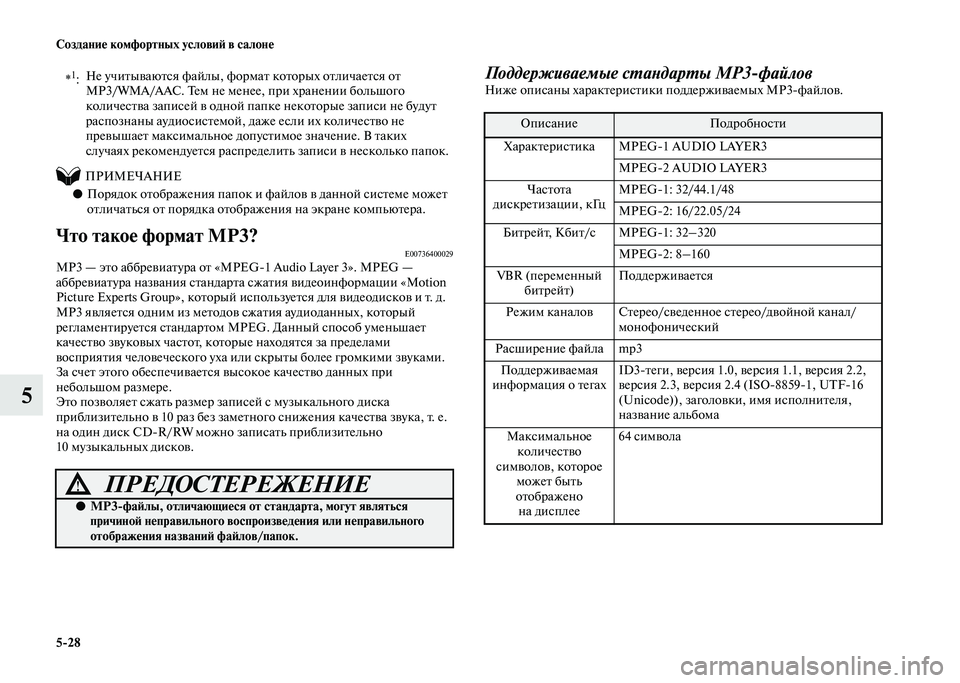

Что такое формат MP3?E00736400029MP3 — это аббревиатура от «MPEG-1 Audio Layer 3». MPEG —
аббревиатура названия стандарта сжатия видеоинформации «Motion
Picture Experts Group», который используется для видеодисков и т. д.
MP3 является одним из методов сжатия аудиоданных, который
регламентируется стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся за пределами
восприятия человеческого уха или скрыты более громкими звуками.
За счет этого обеспечивается высокое качество данных при
небольшом размере.
Это позволяет сжать размер записей с музыкального диска
приблизительно в 10 раз без заметного снижения качества звука, т. е.
на один диск CD-R/RW можно записать приблизительно
10 музыкальных дисков.
Поддерживаемые стандарты MP3-файловНиже описаны характеристики поддерживаемых MP3-файлов.

*1:Не учитываются файлы, формат которых отличается от
MP3/WMA/AAC. Тем не менее, при хранении большого
количества записей в одной папке некоторые записи не будут
распознаны аудиосистемой, даже если их количество не
превышает максимальное допустимое значение. В таких
случаях рекомендуется распределить записи в несколько папок.
ПРЕДОСТЕРЕЖЕНИЕ!
●MP3-файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ОписаниеПодробности
Характеристика MPEG-1 AUDIO LAYER3
MPEG-2 AUDIO LAYER3
Частота
дискретизации, кГцMPEG-1: 32/44.1/48
MPEG-2: 16/22.05/24
Битрейт, Кбит/с MPEG-1: 32–320
MPEG-2: 8–160
VBR (переменный
битрейт)Поддерживается
Режим каналов Стерео/сведенное стерео/двойной канал/
монофонический
Расширение файла mp3
Поддерживаемая
информация о тегахID3-теги, версия 1.0, версия 1.1, версия 2.2,
версия 2.3, версия 2.4 (ISO-8859-1, UTF-16
(Unicode)), заголовки, имя исполнителя,
название альбома
Максимальное
количество
символов, которое
может быть
отображено
на дисплее64 символа

Создание комфортных условий в салоне
5-29
5

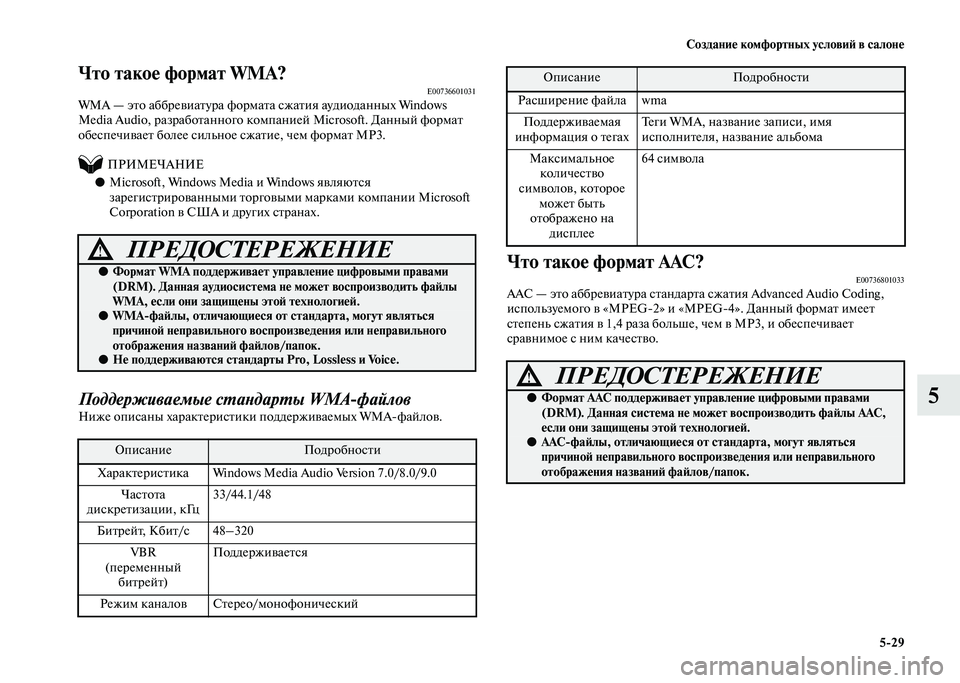

Что такое формат WMA?E00736601031WMA — это аббревиатура формата сжатия аудиоданных Windows
Media Audio, разработанного компанией Microsoft. Данный формат
обеспечивает более сильное сжатие, чем формат MP3.
ПРИМЕЧАНИЕ
●Microsoft, Windows Media и Windows являются
зарегистрированными торговыми марками компании Microsoft
Corporation в США и других странах.
Поддерживаемые стандарты WMA-файловНиже описаны характеристики поддерживаемых WMA-файлов.

Что такое формат AAC?E00736801033AAC — это аббревиатура стандарта сжатия Advanced Audio Coding,
используемого в «MPEG-2» и «MPEG-4». Данный формат имеет
степень сжатия в 1,4 раза больше, чем в MP3, и обеспечивает
сравнимое с ним качество.
ПРЕДОСТЕРЕЖЕНИЕ!
●Формат WMA поддерживает управление цифровыми правами
(DRM). Данная аудиосистема не может воспроизводить файлы
WMA, если они защищены этой технологией.
●WMA-файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
●Не поддерживаются стандарты Pro, Lossless и Voice.
ОписаниеПодробности
Характеристика Windows Media Audio Version 7.0/8.0/9.0
Частота
дискретизации, кГц33/44.1/48
Битрейт, Кбит/с 48–320
VBR
(переменный
битрейт)Поддерживается
Режим каналов Стерео/монофонический
Расширение файла wma
Поддерживаемая
информация о тегахТеги WMA, название записи, имя
исполнителя, название альбома
Максимальное
количество
символов, которое
может быть
отображено на
дисплее64 символа
ПРЕДОСТЕРЕЖЕНИЕ!
●Формат AAC поддерживает управление цифровыми правами
(DRM). Данная система не может воспроизводить файлы AAC,
если они защищены этой технологией.
●AAC-файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ОписаниеПодробности

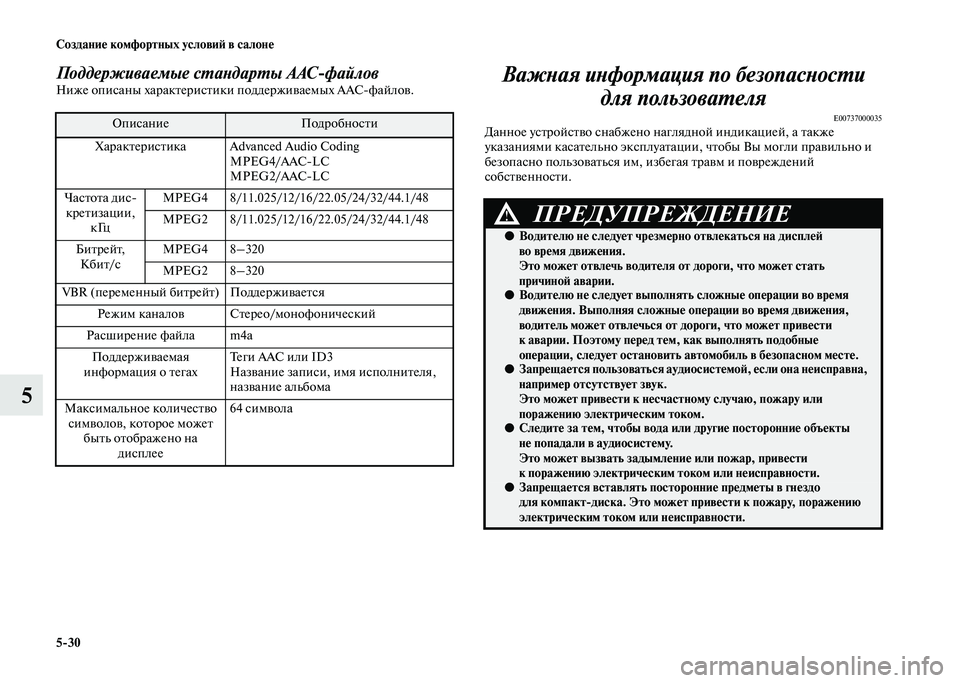

5-30 Создание комфортных условий в салоне
5
Поддерживаемые стандарты AAC-файловНиже описаны характеристики поддерживаемых AAC-файлов.

Важная информация по безопасности
для пользователя
E00737000035Данное устройство снабжено наглядной индикацией, а также
указаниями касательно эксплуатации, чтобы Вы могли правильно и
безопасно пользоваться им, избегая травм и повреждений
собственности.ОписаниеПодробности
Характеристика Advanced Audio Coding
MPEG4/AAC-LC
MPEG2/AAC-LC
Частота дис-
кретизации,
кГцMPEG4 8/11.025/12/16/22.05/24/32/44.1/48
MPEG2 8/11.025/12/16/22.05/24/32/44.1/48
Битрейт,
Кбит/сMPEG4 8–320
MPEG2 8–320
VBR (переменный битрейт) Поддерживается
Режим каналов Стерео/монофонический
Расширение файла m4a
Поддерживаемая
информация о тегахТеги AAC или ID3
Название записи, имя исполнителя,
название альбома
Максимальное количество
символов, которое может
быть отображено на
дисплее64 символа
ПРЕДУПРЕЖДЕНИЕ!
●Водителю не следует чрезмерно отвлекаться на дисплей
во время движения.
Это может отвлечь водителя от дороги, что может стать
причиной аварии.
●Водителю не следует выполнять сложные операции во время
движения. Выполняя сложные операции во время движения,
водитель может отвлечься от дороги, что может привести
к аварии. Поэтому перед тем, как выполнять подобные
операции, следует остановить автомобиль в безопасном месте.
●Запрещается пользоваться аудиосистемой, если она неисправна,
например отсутствует звук.
Это может привести к несчастному случаю, пожару или
поражению электрическим током.
●Следите за тем, чтобы вода или другие посторонние объекты
не попадали в аудиосистему.
Это может вызвать задымление или пожар, привести
к поражению электрическим током или неисправности.
●Запрещается вставлять посторонние предметы в гнездо
для компакт-диска. Это может привести к пожару, поражению
электрическим током или неисправности.

Создание комфортных условий в салоне
5-31
5 Кнопки управления аудиосистемой
E00737100023
Включение/выключение питания (ON/OFF)E00737200024
1. Нажмите на кнопку PWR/VOL.
Включите питание и возобновите предыдущее
воспроизведение.
2. Нажмите на кнопку PWR/VOL.
Выключите питание аудиосистемы.
ПРИМЕЧАНИЕ
●Также включить и выключить аудиосистему можно, нажав
и удерживая кнопку MODE на рулевом колесе.
●В случае неисправностей, которые появились после попадания
посторонних предметов или воды в аудиосистему, появления
дыма или постороннего запаха, немедленно прекратите
использование аудиосистемы и обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Если Вы продолжите пользование аудиосистемой, это может
стать причиной несчастного случая, пожара или поражения
электрическим током.
●Не разбирайте аудиосистему и не вносите никаких изменений
в ее конструкцию. Это может привести к неисправности, пожару
или поражению электрическим током.
●Во время грозы запрещается прикасаться к антенне или
к аудиосистеме.
Это может привести к поражению электрическим током
от молнии.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается перекрывать вентиляционные отверстия или
теплоотводы данного устройства.
При перекрытии вентиляционных отверстий или теплоотводов
жар не отводится из устройства, что может привести к пожару
или неисправности.
●Во время движения запрещается повышать громкость до такого
уровня, когда перестают быть слышны звуки снаружи
автомобиля.
Если звуки снаружи автомобиля не слышны, это может
привести к аварии.
●Запрещается просовывать руки или пальцы в гнездо
для компакт-диска.
Можно получить травму.
ПРЕДУПРЕЖДЕНИЕ!

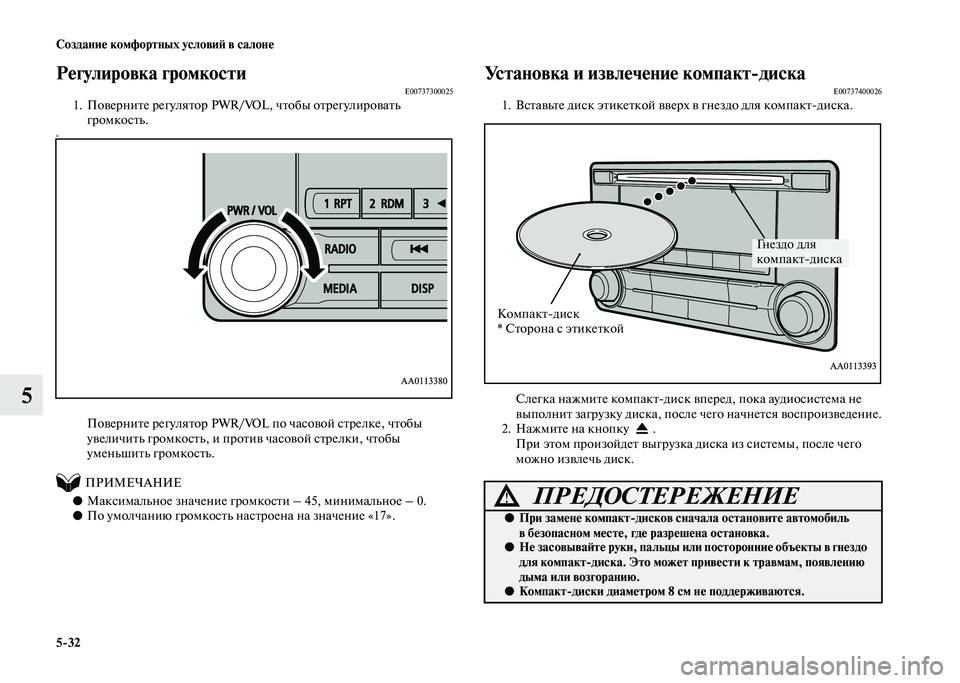

5-32 Создание комфортных условий в салоне
5
Регулировка громкостиE007373000251. Поверните регулятор PWR/VOL, чтобы отрегулировать
громкость.
П
Поверните регулятор PWR/VOL по часовой стрелке, чтобы
увеличить громкость, и против часовой стрелки, чтобы
уменьшить громкость.
ПРИМЕЧАНИЕ
●Максимальное значение громкости – 45, минимальное – 0.
●По умолчанию громкость настроена на значение «17».
Установка и извлечение компакт-дискаE007374000261. Вставьте диск этикеткой вверх в гнездо для компакт-диска.
Слегка нажмите компакт-диск вперед, пока аудиосистема не
выполнит загрузку диска, после чего начнется воспроизведение.
2. Нажмите на кнопку .
При этом произойдет выгрузка диска из системы, после чего
можно извлечь диск.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене компакт-дисков сначала остановите автомобиль
в безопасном месте, где разрешена остановка.
●Не засовывайте руки, пальцы или посторонние объекты в гнездо
для компакт-диска. Это может привести к травмам, появлению
дыма или возгоранию.
●Компакт-диски диаметром 8 см не поддерживаются.
Компакт-диск
* Сторона с этикеткойГнездо для
компакт-диска
